1 Instruments for Process Control Uniwersalne Moduły Sterowania Procesem kondycjonowanie sygnałów, akwizycja danych, regulacja PID, sygnalizacja alarmowa Uniwersalne wejście analogowe (20 bit) Wejście dla RTD, TC, ma, mv, V, potencjometru, tensometru Pełna izolacja galwaniczna obwodów Funkcje zbiorczego alarmu procesu Auto-tuning PID dla aplikacji grzania, chłodzenia, grzania/chłodzenia Standardowo komunikacja RS485 (kompatybilna z Modbus) Wysoka rozdzielczość opcjonalnego wyjścia analogowego (15 bit) Konfiguracja przy użyciu kabelka USB i bezpłatnego oprogramowania Rozłączalne zaciski podłączeniowe dla łatwej instalacji Samo-kontrola modułu dla integralności pojedynczej pętli Monitor stanu czujnika termoelektrycznego Detekcja błędu obciążenia grzałki Konfiguracja linearyzacji użytkownika dla aplikacji zbiornikowych itp. Opcjonalny moduł rozszerzeń logicznych serii T340 (2 x DI, 4 x DO) Montaż na szynie DIN 5 LAT GWARANCJI Elastyczna integracja modułów T300+ z istniejącym systemem sterowania procesem Uniwersalne Moduły Sterowania Procesem T300+ są nowym pokoleniem wysokiej jakości przyrządów przeznaczonych do montażu na szynie DIN. Są one idealnym rozwiązaniem dla aplikacji kondycjonowania sygnałów, sygnalizacji alarmowej, akwizycji danych i regulacji PID w jakiejkolwiek kombinacji. Posiadają one wbudowany zasilacz dla przetworników 2-przew. i czujników tensometrycznych (modele T321, T332). Moduły wykonywane są w dwóch wersjach napięcia zasilania 24VAC/DC lub VAC. Zasilane z interfejsu USB, moduły sterowania procesem T300+ mogą być konfigurowane bez potrzeby wykonywania jakichkolwiek dodatkowych połączeń. Konfiguracja użytkownika może być pobrana z przyrządu lub wprowadzona do przyrządu przy użyciu bezpłatnie dostarczanego oprogramowania, pracującego w środowisku Windows oraz kabelka USB. Moduły T300+ posiadają rozłączalne zaciski śrubowe, umożliwiając łatwiejszą instalację i okablowanie w miejscu montażu. Dodatkowo dostępne są moduły rozszerzeń logicznych serii T340, rozszerzając funkcjonalność modułu T300+ o 2 wejścia logiczne i 4 wyjścia logiczne. Zależnie od wersji modułu rozszerzeń, wyjścia logiczne mogą być wykonane jako przekaźnikowe lub TTL. Moduły Tracker serii T300+ są przyrządami uniwersalnymi, umożliwiającymi ich elastyczną integrację z istniejącym systemem sterowania procesem oraz stosowanymi w szerokim zakresie w nowych aplikacjach. PRZYKŁADOWE APLIKACJE Konwerter / separator sygnałów wejście ma, mv, V Zasilacz-separator przetw. 2-przew. wejście mA, 2-przew. wbudowany zasilacz przetworników Regulator PID auto-tuning PID wyjścia przekaźnikowe, SSR lub TTL detekcja błędu obciążenia np. do kontroli grzałek Sygnalizator graniczny do 4 wyjść przekaźnikowych lub TTL różne funkcje wyjść przekaźnikowych Kondycjonowanie / rejestracja linearyzacja użytkownika opcjonalne oprogramowanie SCADA Przetwornik poziomu wejście ma, mv, V, potenc. swobodna linearyzacja użytkownika np. dla pomiaru zawartości zbiornika Przetwornik temperatury wejście RTD, TC monitoring stanu termopary Przetwornik położenia wejście z potencjometru /z siłownika/ i wiele innych zastosowań...

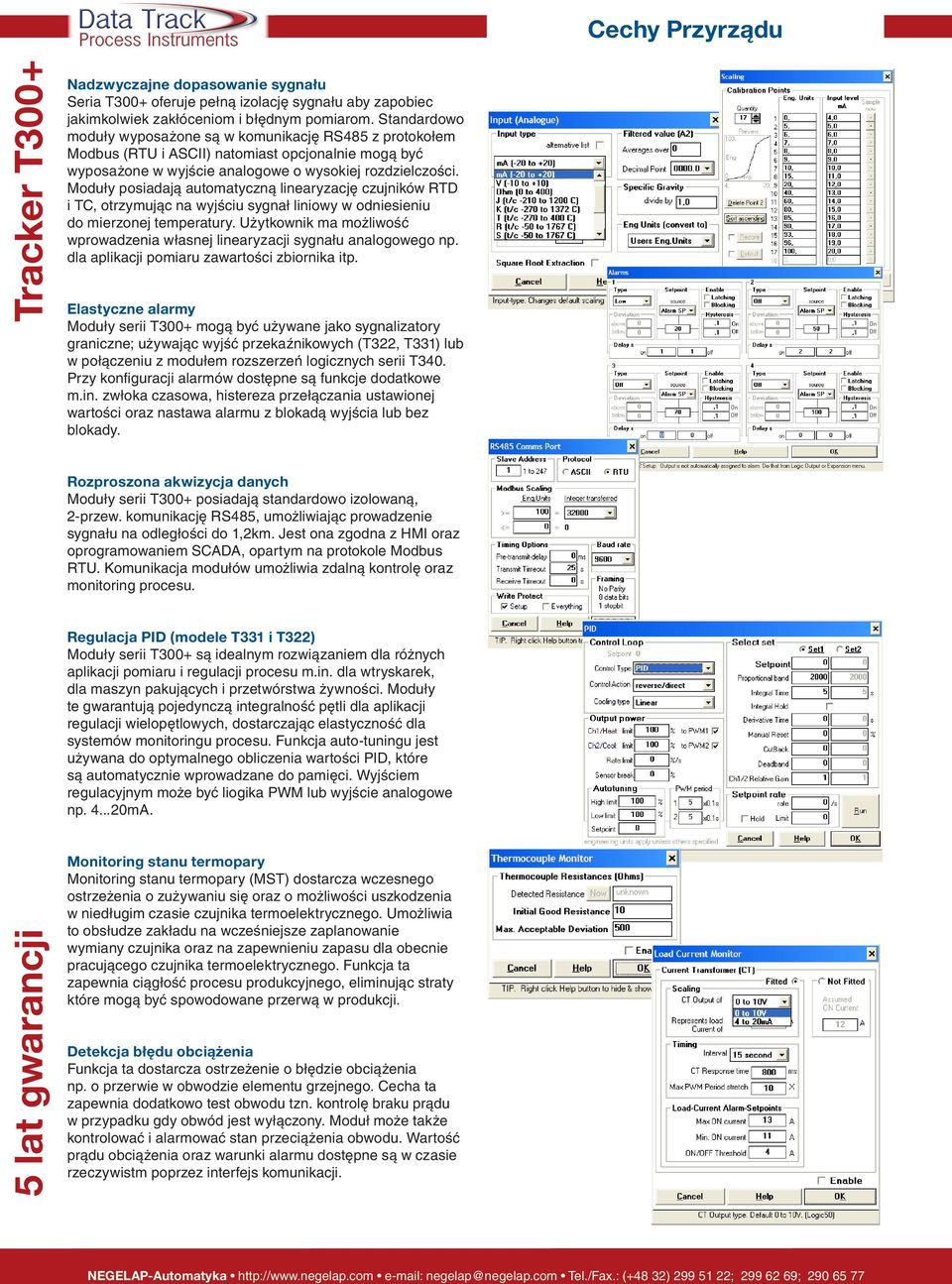

2 Instruments Cechy for Przyrządu Process Control Nadzwyczajne dopasowanie sygnału Seria T300+ oferuje pełną izolację sygnału aby zapobiec jakimkolwiek zakłóceniom i błędnym pomiarom. Standardowo moduły wyposażone są w komunikację RS485 z protokołem Modbus (RTU i ASCII) natomiast opcjonalnie mogą być wyposażone w wyjście analogowe o wysokiej rozdzielczości. Moduły posiadają automatyczną linearyzację czujników RTD i TC, otrzymując na wyjściu sygnał liniowy w odniesieniu do mierzonej temperatury. Użytkownik ma możliwość wprowadzenia własnej linearyzacji sygnału analogowego np. dla aplikacji pomiaru zawartości zbiornika itp. Elastyczne alarmy Moduły serii T300+ mogą być używane jako sygnalizatory graniczne; używając wyjść przekaźnikowych (T322, T331) lub w połączeniu z modułem rozszerzeń logicznych serii T340. Przy konfiguracji alarmów dostępne są funkcje dodatkowe m.in. zwłoka czasowa, histereza przełączania ustawionej wartości oraz nastawa alarmu z blokadą wyjścia lub bez blokady. Rozproszona akwizycja danych Moduły serii T300+ posiadają standardowo izolowaną, 2-przew. komunikację RS485, umożliwiając prowadzenie sygnału na odległości do 1,2km. Jest ona zgodna z HMI oraz oprogramowaniem SCADA, opartym na protokole Modbus RTU. Komunikacja modułów umożliwia zdalną kontrolę oraz monitoring procesu. Regulacja PID (modele T331 i T322) Moduły serii T300+ są idealnym rozwiązaniem dla różnych aplikacji pomiaru i regulacji procesu m.in. dla wtryskarek, dla maszyn pakujących i przetwórstwa żywności. Moduły te gwarantują pojedynczą integralność pętli dla aplikacji regulacji wielopętlowych, dostarczając elastyczność dla systemów monitoringu procesu. Funkcja auto-tuningu jest używana do optymalnego obliczenia wartości PID, które są automatycznie wprowadzane do pamięci. Wyjściem regulacyjnym może być liogika PWM lub wyjście analogowe np mA. Monitoring stanu termopary Monitoring stanu termopary (MST) dostarcza wczesnego ostrzeżenia o zużywaniu się oraz o możliwości uszkodzenia w niedługim czasie czujnika termoelektrycznego. Umożliwia to obsłudze zakładu na wcześniejsze zaplanowanie wymiany czujnika oraz na zapewnieniu zapasu dla obecnie pracującego czujnika termoelektrycznego. Funkcja ta zapewnia ciągłość procesu produkcyjnego, eliminując straty które mogą być spowodowane przerwą w produkcji. Detekcja błędu obciążenia Funkcja ta dostarcza ostrzeżenie o błędzie obciążenia np. o przerwie w obwodzie elementu grzejnego. Cecha ta zapewnia dodatkowo test obwodu tzn. kontrolę braku prądu w przypadku gdy obwód jest wyłączony. Moduł może także kontrolować i alarmować stan przeciążenia obwodu. Wartość prądu obciążenia oraz warunki alarmu dostępne są w czasie rzeczywistm poprzez interfejs komunikacji.

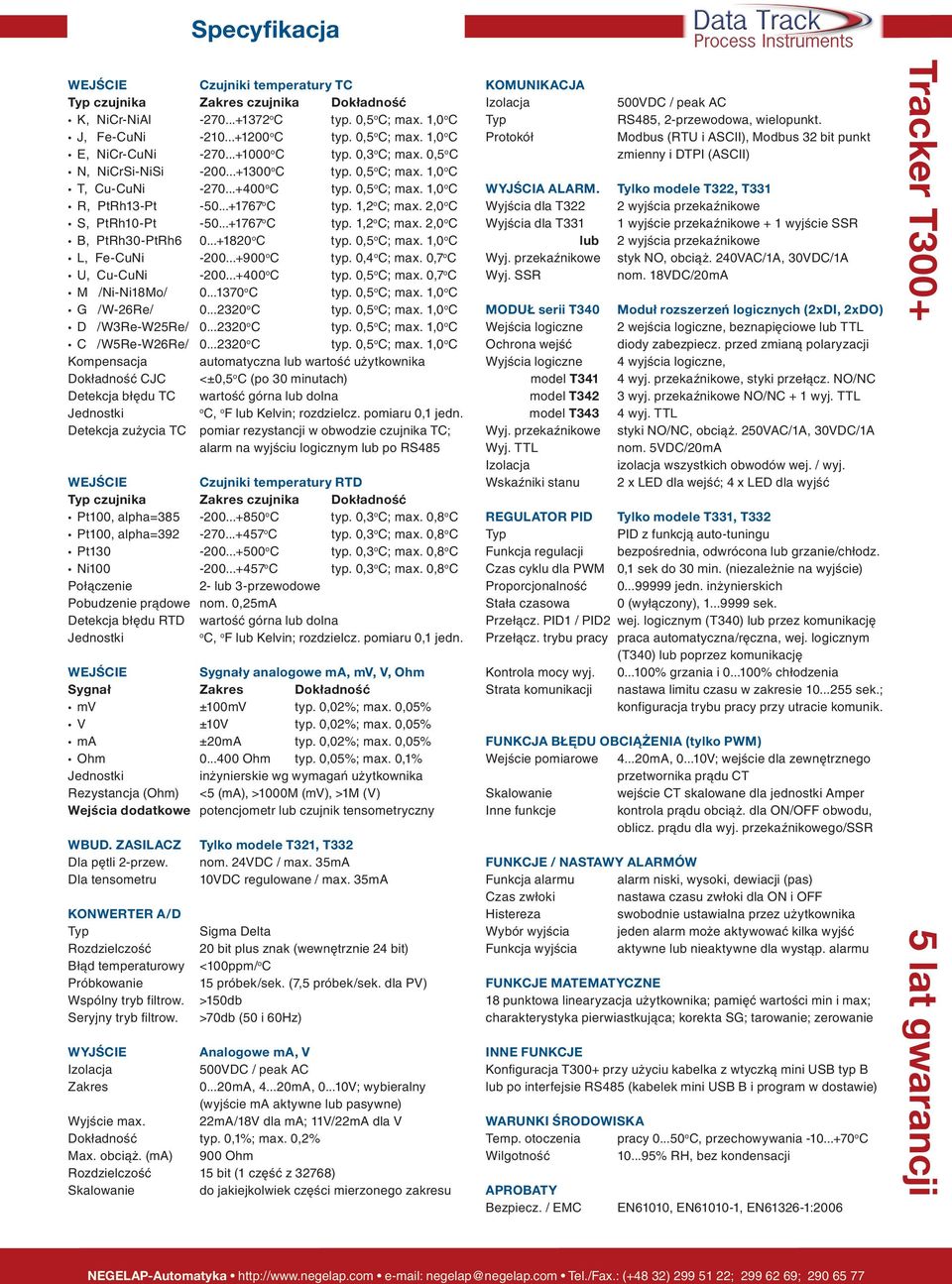

3 Instruments Specyfikacja for Process Control Czujniki temperatury TC czujnika Zakres czujnika Dokładność K, NiCr-NiAl o J, Fe-CuNi o E, NiCr-CuNi o C typ. 0,3 o C; max. 0,5 o C N, NiCrSi-NiSi o T, Cu-CuNi o R, PtRh13-Pt o C typ. 1,2 o C; max. 2,0 o C S, PtRh10-Pt o C typ. 1,2 o C; max. 2,0 o C B, PtRh30-PtRh o L, Fe-CuNi o C typ. 0,4 o C; max. 0,7 o C U, Cu-CuNi o C typ. 0,5 o C; max. 0,7 o C M /Ni-Ni18Mo/ o G /W-26Re/ o D /W3Re-W25Re/ o C /W5Re-W26Re/ o Kompensacja automatyczna lub wartość użytkownika Dokładność CJC <±0,5 o C (po 30 minutach) Detekcja błędu TC wartość górna lub dolna o C, o F lub Kelvin; rozdzielcz. pomiaru 0,1 jedn. Detekcja zużycia TC pomiar rezystancji w obwodzie czujnika TC; alarm na wyjściu logicznym lub po RS485 Czujniki temperatury RTD czujnika Zakres czujnika Dokładność Pt100, alpha= o Pt100, alpha= o Pt o Ni o Połączenie 2- lub 3-przewodowe Pobudzenie prądowe nom. 0,25mA Detekcja błędu RTD wartość górna lub dolna o C, o F lub Kelvin; rozdzielcz. pomiaru 0,1 jedn. Sygnały analogowe ma, mv, V, Ohm Sygnał Zakres Dokładność mv ±100mV typ. 0,02%; max. 0,05% V ±10V typ. 0,02%; max. 0,05% ma ±20mA typ. 0,02%; max. 0,05% Ohm Ohm typ. 0,05%; max. 0,1% inżynierskie wg wymagań użytkownika Rezystancja (Ohm) <5 (ma), >1000M (mv), >1M (V) Wejścia dodatkowe potencjometr lub czujnik tensometryczny WBUD. ZASILACZ Dla pętli 2-przew. Dla tensometru KONWERTER A/D Rozdzielczość Błąd temperaturowy Próbkowanie Wspólny tryb filtrow. Seryjny tryb filtrow. Tylko modele T321, T332 nom. 24VDC / max. 35mA 10VDC regulowane / max. 35mA Sigma Delta 20 bit plus znak (wewnętrznie 24 bit) <100ppm/ o C 15 próbek/sek. (7,5 próbek/sek. dla PV) >150db >70db (50 i 60Hz) WYJŚCIE Analogowe ma, V 500VDC / peak AC Zakres mA, mA, V; wybieralny (wyjście ma aktywne lub pasywne) Wyjście max. 22mA/18V dla ma; 11V/22mA dla V Dokładność typ. 0,1%; max. 0,2% Max. obciąż. (ma) 900 Ohm Rozdzielczość 15 bit (1 część z 32768) Skalowanie do jakiejkolwiek części mierzonego zakresu KOMUNIKACJA Protokół WYJŚCIA ALARM. Wyjścia dla T322 Wyjścia dla T331 lub Wyj. przekaźnikowe Wyj. SSR MODUŁ serii T340 Wejścia logiczne Ochrona wejść Wyjścia logiczne model T341 model T342 model T343 Wyj. przekaźnikowe Wyj. TTL Wskaźniki stanu 500VDC / peak AC RS485, 2-przewodowa, wielopunkt. Modbus (RTU i ASCII), Modbus 32 bit punkt zmienny i DTPI (ASCII) Tylko modele T322, T331 2 wyjścia przekaźnikowe 1 wyjście przekaźnikowe + 1 wyjście SSR 2 wyjścia przekaźnikowe styk NO, obciąż. 240VAC/1A, 30VDC/1A nom. 18VDC/20mA Moduł rozszerzeń logicznych (2xDI, 2xDO) 2 wejścia logiczne, beznapięciowe lub TTL diody zabezpiecz. przed zmianą polaryzacji 4 wyjścia logiczne, 4 wyj. przekaźnikowe, styki przełącz. NO/NC 3 wyj. przekaźnikowe NO/NC + 1 wyj. TTL 4 wyj. TTL styki NO/NC, obciąż. 250VAC/1A, 30VDC/1A nom. 5VDC/20mA izolacja wszystkich obwodów wej. / wyj. 2 x LED dla wejść; 4 x LED dla wyjść REGULATOR PID Tylko modele T331, T332 PID z funkcją auto-tuningu Funkcja regulacji bezpośrednia, odwrócona lub grzanie/chłodz. Czas cyklu dla PWM 0,1 sek do 30 min. (niezależnie na wyjście) Proporcjonalność jedn. inżynierskich Stała czasowa 0 (wyłączony), sek. Przełącz. PID1 / PID2 wej. logicznym (T340) lub przez komunikację Przełącz. trybu pracy praca automatyczna/ręczna, wej. logicznym (T340) lub poprzez komunikację Kontrola mocy wyj % grzania i % chłodzenia Strata komunikacji nastawa limitu czasu w zakresie sek.; konfiguracja trybu pracy przy utracie komunik. FUNKCJA BŁĘDU OBCIĄŻENIA (tylko PWM) Wejście pomiarowe mA, V; wejście dla zewnętrznego przetwornika prądu CT Skalowanie wejście CT skalowane dla jednostki Amper Inne funkcje kontrola prądu obciąż. dla ON/OFF obwodu, oblicz. prądu dla wyj. przekaźnikowego/ssr FUNKCJE / NASTAWY ALARMÓW Funkcja alarmu alarm niski, wysoki, dewiacji (pas) Czas zwłoki nastawa czasu zwłoki dla ON i OFF Histereza swobodnie ustawialna przez użytkownika Wybór wyjścia jeden alarm może aktywować kilka wyjść Funkcja wyjścia aktywne lub nieaktywne dla wystąp. alarmu FUNKCJE MATEMATYCZNE 18 punktowa linearyzacja użytkownika; pamięć wartości min i max; charakterystyka pierwiastkująca; korekta SG; tarowanie; zerowanie INNE FUNKCJE Konfiguracja T300+ przy użyciu kabelka z wtyczką mini USB typ B lub po interfejsie RS485 (kabelek mini USB B i program w dostawie) WARUNKI ŚRODOWISKA Temp. otoczenia pracy o C, przechowywania o C Wilgotność % RH, bez kondensacji APROBATY Bezpiecz. / EMC EN61010, EN , EN :2006

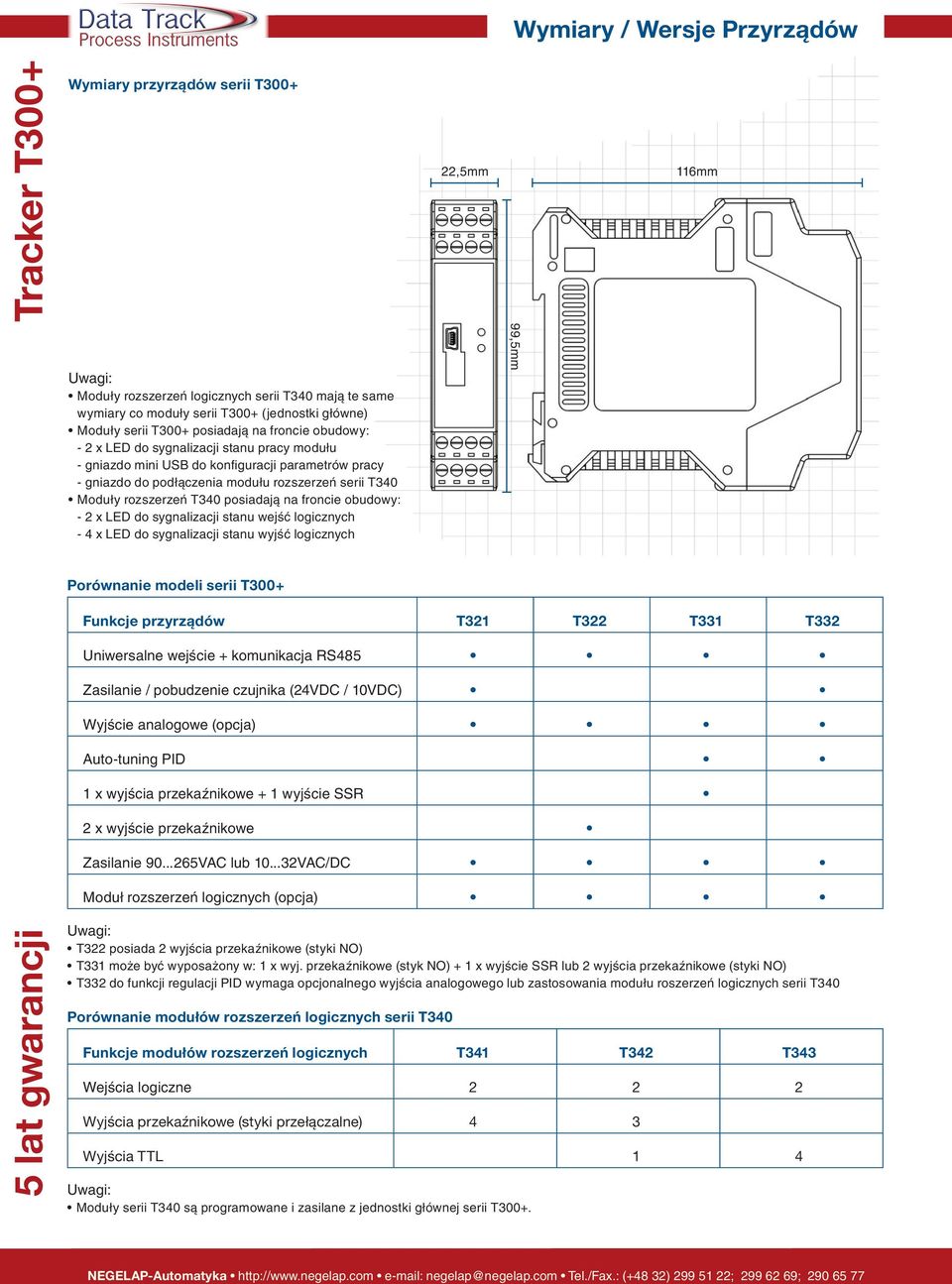

4 Instruments Wymiary / Wersje for Process Przyrządów Control Wymiary przyrządów serii T ,5mm 116mm Moduły rozszerzeń logicznych serii T340 mają te same wymiary co moduły serii T300+ (jednostki główne) Moduły serii T300+ posiadają na froncie obudowy: - 2 x LED do sygnalizacji stanu pracy modułu - gniazdo mini USB do konfiguracji parametrów pracy - gniazdo do podłączenia modułu rozszerzeń serii T340 Moduły rozszerzeń T340 posiadają na froncie obudowy: - 2 x LED do sygnalizacji stanu wejść logicznych - 4 x LED do sygnalizacji stanu wyjść logicznych 99,5mm Porównanie modeli serii T300+ Funkcje przyrządów T321 T322 T331 T332 Uniwersalne wejście + komunikacja RS485 Zasilanie / pobudzenie czujnika (24VDC / 10VDC) Wyjście analogowe (opcja) Auto-tuning PID 1 x wyjścia przekaźnikowe + 1 wyjście SSR 2 x wyjście przekaźnikowe Zasilanie VAC lub VAC/DC Moduł rozszerzeń logicznych (opcja) T322 posiada 2 wyjścia przekaźnikowe (styki NO) T331 może być wyposażony w: 1 x wyj. przekaźnikowe (styk NO) + 1 x wyjście SSR lub 2 wyjścia przekaźnikowe (styki NO) T332 do funkcji regulacji PID wymaga opcjonalnego wyjścia analogowego lub zastosowania modułu roszerzeń logicznych serii T340 Porównanie modułów rozszerzeń logicznych serii T340 Funkcje modułów rozszerzeń logicznych T341 T342 T343 Wejścia logiczne Wyjścia przekaźnikowe (styki przełączalne) 4 3 Wyjścia TTL 1 4 Moduły serii T340 są programowane i zasilane z jednostki głównej serii T300+.

5 Instruments Sposób for Zamawiania Process Control Kod Zamówienia Model modułu T321 uniwersalne wejście, zasilanie / pobudzenie czujnika 24VDC/10VDC T322 uniwersalne wejście, 2 wyjścia przekaźnikowe T331 uniwersalne wejście, regulator PID z auto-tuningiem T332 uniwersalne wejście, zasilanie / pobudzenie czujnika 24VDC/10VDC; regulator PID z auto-tuningiem (dla regulacji PID wymagana opcja wyjścia analogowego lub moduł rozszerzeń logicznych serii T340) Wyjście analogowe A wyjście analogowe 0/ ma, V N brak wyjścia analogowego Napięcie zasilania VAC, 50/60Hz VDC/AC Rodzaj wyjść alarmowych (tylko dla T331) R 2 wyjścia przekaźnikowe N 1 wyjście przekaźnikowe + 1 wyjście SSR Moduł rozszerzeń logicznych (tylko jeśli wymagane) T341 2 wejścia cyfrowe, 4 wyjścia przekaźnikowe T342 2 wejścia cyfrowe, 3 wyjścia przekaźnikowe + 1 wyjście TTL T343 2 wejścia cyfrowe, 4 wyjścia TTL T321 - A R - T341 Akcesoria / Opcje Dodatkowe CC Certyfikat kalibracji CONV485USB Konwerter RS485/USB, zasilanie z portu USB, brak izolacji CONV485USB-I Konwerter RS485/USB, zasilanie z portu USB, izolacja galwaniczna CONF-CUST Konfiguracja modułu sterowania serii T300+ wg wymagań użytkownika mv Ohm ma mv/v V RTD TC RS485 TTL ma TRACKER T300+ RELAY SSR USB Wszystkie moduły serii T300+ są testowane i kontrolowane, spełniając Europejskie Dyrektywy odnośnie zgodności elektromagnetycznej, bezpieczeństwa oraz posiadają znak CE. Obudowy modułów wykonane są z materiałów trudnopalnych, przeznaczonych do recyklingu. V
