DL7 DL7L WIELOKANAŁOWY REJESTRATOR ELEKTRONICZNY

Transkrypt

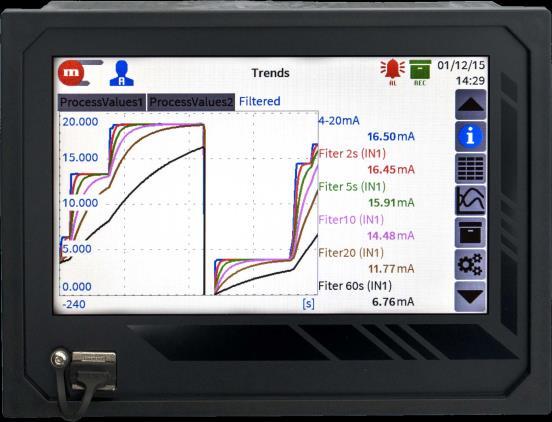

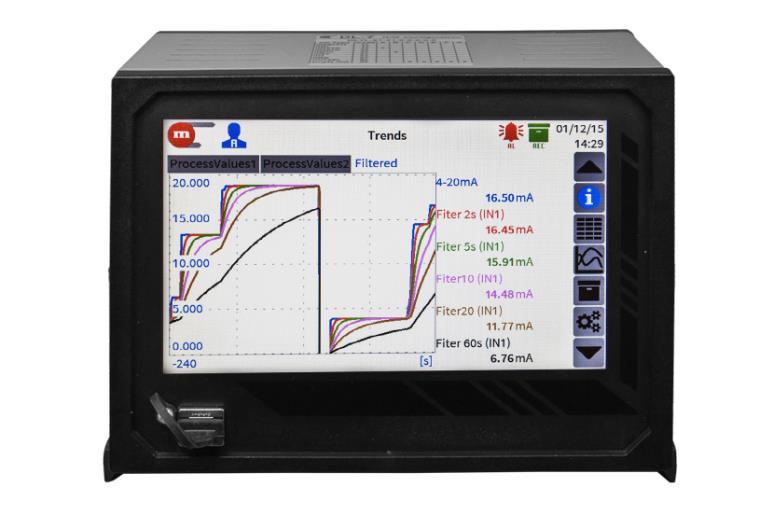

1 DL7 DL7L WIELOKANAŁOWY REJESTRATOR ELEKTRONICZNY 3 do 42 kanały pomiarowe Do 100 kanałów wyświetlanych Dotykowy, 7 kolorowy wyświetlacz LCD Wewnętrzna pamięć danych 2 GB Port USB na płycie czołowej Porty komunikacji Ethernet i RS-485 PODSTAWOWE FUNKCJE: Pomiar wielkości procesowych Pomiar przepływów Wyświetlanie i rejestracja wyników Sygnalizacja alarmowa i sterowanie Komunikacja z systemem komputerowym DL7 / DL7L jest rejestratorem danych, o budowie modułowej, stworzonym z myślą o jak najlepszym przystosowaniu urządzenia do indywidualnych potrzeb klienta. Każde urządzenie składa się z modułu bazowego, do którego w zależności od potrzeb metrologicznych dołączać można kolejne, odpowiednio dobrane, moduły wejść i wyjść. W zależności od potrzeb w urządzeniu może być zainstalowane do siedmiu modułów wejść / wyjść. ZESTAW BAZOWY Każde urządzenie DL7 / DL7L składa się z: obudowy, płyty czołowej z wyświetlaczem LCD oraz portem USB typu A, modułu podstawowego M. Moduł podstawowy M: gniazdo portu USB typu A, gniazdo portu Ethernet, konektor interfejsu komunikacyjnego RS-485, gniazdo mini USB B wraz przyciskiem serwisowe, konektor służący do podłączenia napięcia zasilającego przyrząd.

2 WERSJE: Na tabliczce znamionowej przyrządu znajduje się kod oznaczający fabryczną konfigurację przyrządu: gdzie: DL7-A-B-C-D-E-F-G lub DL7L-A-B-C-D-E-F-G Oznaczenie DL7 DL7L Wersja obudowy Wersja do zabudowy tablicowej Wersja wolnostojąca W miejsce każdej z liter należy podać odpowiedni numer modułu zgodnie z informacjami podanymi w tabelach poniżej: Moduł wejść sygnałów pętli prądowych DL7-IN6I(24V), DL7-IN6I Numer Oznaczenie Liczba wejść Opis 11 DL7-IN6I(24V) 6 12 DL7-IN6I 6 współpraca z przetwornikami pasywnymi o standardowym wyjściu prądowym 0-20mA lub 4-20mA, zasilanie przetworników z przyrządu napięciem 24 VDC, liniowy pomiar prądu w zakresie lub podzakresie ma, wejścia pomiarowe separowane galwanicznie od pozostałych układów przyrządu, dwukolorowa dioda LED informująca o statusie pracy modułu. współpraca z przetwornikami aktywnymi o standardowym wyjściu prądowym 0/4-20mA (lub przetwornikami pasywnymi z dodatkowym zewnętrznym zasilaniem), liniowy pomiar prądu w zakresie lub podzakresie ma, wejścia pomiarowe separowane galwanicznie od pozostałych układów przyrządu, dwukolorowa dioda LED informująca o statusie pracy modułu. Moduł wejść pomiaru temperatury i rezystancji DL7-IN6RTD (DL7-IN3RTD) Numer Oznaczenie Liczba wejść Opis 21 DL7-IN6RTD 6 22 DL7-IN3RTD 3 pomiar temperatury czujnikami typu Pt, Ni, Cu, KTY (pełna lista czujników znajduje się w rozdziale z danymi technicznymi), liniowy pomiar rezystancji w zakresie lub podzakresie Ω, wejścia pomiarowe separowane galwanicznie od pozostałych układów przyrządu, dwukolorowa dioda LED informująca o statusie pracy modułu.

3 Moduł wejść pomiaru temperatury i napięcia mv DL7-IN6TC Numer Oznaczenie Liczba wejść Opis 31 DL7-IN6TC 6 pomiar temperatury termoelementami (pełna lista czujników znajduje się w rozdziale z danymi technicznymi), kompensacja spoiny odniesienia - wartością stałą lub pomiar innym kanałem, liniowy pomiar napięcia w zakresie lub podzakresie mv, wejścia pomiarowe separowane galwanicznie od pozostałych układów przyrządu, dwukolorowa dioda LED informująca o statusie pracy modułu. Moduł wejść pomiaru napięć DL7-IN6V Numer Oznaczenie Liczba wejść Opis 41 DL7-IN6V 6 współpraca z przetwornikami o standardowym wyjściu napięciowym 0-10V, 2-10V, 0-5V, 1-5V, liniowy pomiar napięcia w zakresie lub podzakresie V, wejścia pomiarowe separowane galwanicznie od pozostałych układów przyrządu, dwukolorowa dioda LED informująca o statusie pracy modułu. Moduł wejść uniwersalnych DL7-IN3 Numer Oznaczenie Liczba wejść Opis 51 DL7-IN3 3 współpraca z: przetwornikami aktywnymi o standardowym wyjściu prądowym 0/4-20mA (lub przetwornikami pasywnymi z dodatkowym zewnętrznym zasilaniem); czujnikami typu Pt, Ni, Cu, KTY (pełna lista czujników znajduje się w rozdziale z danymi technicznymi); termoelementami; przetwornikami o standardowym wyjściu napięciowym V,-10V.. +10V; liniowy pomiar prądu w zakresie lub podzakresie ma; rezystancji w zakresie lub podzakresie Ω; napięcia w zakresie lub podzakresie mv; V; każde wejście posiada dwie łączówki czterozaciskowe typu wtyczka; dwukolorowa dioda LED informująca o statusie pracy modułu. Moduł wejść dwustanowych DL7-IN6D Numer Oznaczenie Liczba wejść Opis 61 DL7-IN6D 6 możliwość pracy w trybie dwustanowym, trybie pomiaru częstotliwości lub zliczania impulsów, możliwość śledzenia sygnału binarnego zwarcie / rozwarcie, Pomiar częstotliwości w zakresie 0, Hz (zliczanie impulsów 0, Hz), Współpraca z biernym nadajnikiem impulsów (styk, tranzystor w konfiguracji OC), źródłem impulsów napięciowych bądź

4 prądowych, 6 wejść pomiarowych separowanych galwanicznie od pozostałych układów przyrządu; każde wejście posiada łączówkę trójzaciskową typu wtyczka; dwukolorowa dioda LED informująca o statusie pracy modułu. Moduł wejść cyfrowych (Modbus RTU) DL7-IN2RS485(24V) / DL7-IN2RS485 Numer Oznaczenie Liczba wejść Opis 71 DL7-IN2RS485(24V) 2 72 DL7-IN2RS485 2 przeznaczony do współpracy z przyrządami i czujnikami komunikującymi się po magistrali cyfrowej RS-485 zgodnie z protokołem Modbus RTU, możliwość odczytu i rejestracji 25 wielkości cyfrowych, 2 niezależne porty pomiarowe separowane galwanicznie, każdy port posiada łączówkę czterozaciskową typu wtyczka, dodatkowe wyjście 24 VDC (max 200 ma) do zasilania zewnętrznych przetworników z przyrządu, dwukolorowa dioda LED informująca o statusie pracy modułu. przeznaczony do współpracy z przyrządami i czujnikami komunikującymi się po magistrali cyfrowej RS-485 zgodnie z protokołem Modbus RTU, możliwość odczytu i rejestracji 25 wielkości cyfrowych, 2 niezależne porty pomiarowe separowane galwanicznie, każdy port posiada łączówkę czterozaciskową typu wtyczka, dwukolorowa dioda LED informująca o statusie pracy modułu.. Moduł wyjść dwustanowych DL7-OUT6RL Numer Oznaczenie Liczba wyjść Opis 81 DL7-OUT6RL 6 przekaźniki półprzewodnikowe (SSR) AC/DC o obciążalności 0,5 A, wyjścia separowane galwanicznie od siebie oraz pozostałych układów przyrządu, dwukolorowa dioda LED informująca o statusie pracy modułu. Np. chcąc zamówić urządzenie z 12 wejściami temperaturowymi TC, 6 napięciowymi oraz z modułem 6 wyjść przekaźnikowych, kod urządzenia będzie wyglądał następująco: DL lub DL7L Wersje specjalne W przypadku zamówienia urządzenia w wersji specjalnej kod przyrządu podawany jest tej samej postaci, jak dla wersji standardowej, ale z dodanym na końcu oznaczeniem wersji specjalnej /x :

5 DL7-A-B-C-D-E-F-G/x lub DL7L-A-B-C-D-E-F-G/x gdzie w miejsce x należy podać numer przypisany danej wersji zgodnie z tabelą: Numer Wersja 1 Urządzenie bez portu USB na płycie czołowej Np. zamawiając urządzenie o takich samych parametrach jak w przykładzie pierwszym (12 wejść TC, 6 wejść napięciowych, 6 wyjść przekaźnikowych), bez portu USB na płycie czołowej, kod urządzenia będzie wyglądać następująco: DL /1 lub DL7L /1 Wersja karty katalogowej: Wersja urządzenia: 1.0

6 DANE TECHNICZNE Typ wyświetlacza: Wymiary pola odczytu: Klawiatura: Sygnalizacja: Wersja Gniazdo portu Stopień ochrony Płyta czołowa LCD TFT px X 480 px podświetlanie LED 152 mm X 91 mm panel dotykowy rezystancyjny Dioda LED czerwony/niebieski Port USB (płyta czołowa) USB 2.0 (o ograniczonej funkcjonalności, do podłączenia pamięci masowej FLASH) typu A, zgodnie ze standardem USB IP54 (zatyczka silikonowa) Port Ethernet (płyta tylna) Interfejs 10/100Base-T Ethernet Protokół transmisji Modbus TCP ICMP (ping) Ilość jednocześnie otwartych połączeń Max 4 Złącze RJ-45 Port RS-485 (płyta tylna) Sygnały wyprowadzone na łączówce A(+), B(-), G, G (G - masa sygnałowa) Maksymalne obciążenie 32 odbiorniki / nadajniki Protokół transmisji Modbus RTU Prędkość transmisji 1.2, 2.4, 4.8, 9.6,19.2, 38,4, 57.6, kbps Kontrola parzystości Even, Odd, None Ramka 1 bit startu, 8 bitów danych, 1 bit stopu Separacja galwaniczna 250 VAC; 1500 VAC przez 1 min Maksymalna długość linii 1200 m Terminacja linii Vcc-A(+)-B(-)-G: 390Ω-220Ω-390Ω (aktywowana przełącznikiem DIP SW) Maksymalne napięcie różnicowe A(+), B(-), G -9V V Minimalny sygnał wyjściowy nadajnika 1,5 V (przy R L = 54 ) Minimalna czułość odbiornika 200 mv / R IN = 12 k Minimalna impedancja linii transmisji danych 54 Zabezpieczenie zwarciowe / termiczne Tak / Tak Port USB (płyta tylna) Wersja USB 2.0 (o ograniczonej funkcjonalności, do podłączenia pamięci masowej FLASH) Gniazdo portu typu A, zgodnie ze standardem USB Port mini USB (płyta tylna) Wersja Port USB serwisowy, użycie wyłącznie zgodnie z instrukcją serwisową Gniazdo portu typu mini B, zgodnie ze standardem USB Pamięć wewnętrzna Typ pamięci Flash Pojemność pamięci 2GB

7 Orientacyjny czas rejestracji przy częstości zapisu, co 3s dla 16 kanałów pomiarowych ok. 2 lata Napięcie zasilania Pobór mocy maksymalny Zasilanie 24 VDC ( VDC) 48 W (podana wartość jest dla opcji z zainstalowanymi wszystkimi modułami We/Wy) Zabezpieczenie Wewnętrzny bezpiecznik zwłoczny 3,15 A, wymiana wyłącznie przez serwis firmowy Typ Przekrój przewodów Podłączenie przewodów (łączówki śrubowe) Łączówki śrubowe rozłączalne przewód 1,5 mm 2 max linka 1 mm 2 max linka z końcówkami tulejkowymi 0,25.. 1,5mm 2 AWG 30 / 14 Typ obudowy DL7 DL7L Wymiary (wys. X szer. X gł) Wymiary otworu w panelu Waga Stopień ochrony Temperatura pracy Wilgotność Wysokość Temperatura przechowywania Stopień zanieczyszczenia EMC RoHS Obudowa Panelowa, materiał niepalny Lexan Resin 920 Wolnostojąca, materiał niepalny Lexan Resin mm X 192 mm X 82,5 mm 138 mm X 186 mm ok. 650 g zestaw bazowy ok g zestaw w konfiguracji pełnej IP54 od strony płyty czołowej IP20 od strony płyty tylnej Warunki środowiskowe C % (bez kondensacji) < 2000 m n.p.m C PD2 EMC Directive 2014/30/UE EN :2013 Tabela 2 (odporność) EN 55011:2009+A1:2010 Klasa A (emisja) RoHS Directive 2011/65/EU

8 Moduł wejść sygnałów pętli prądowych DL7-IN6I(24V), DL7-IN6I Liczba wejść ma; 4 20 ma; (faktyczny zakres ma) 0,001 ma Błąd podstawowy (T a = +25 C) < ±0,1% zakresu pomiarowego (typowo < ±0,05%) Dryft temperaturowy < ±0,02% / C zakresu pomiarowego Rezystancja wejściowa 12 ±10% Maksymalne napięcie wejściowe ± 40 VDC Zabezpieczenie wejścia Bezpiecznik polimerowy 50 ma Zasilanie przetworników z przyrządu dla modułów DL7-IN6I(24V) 24 VDC ±15% / max 0,25mA dla modułów DL7-IN6I Separacja galwaniczna od innych obwodów 250 VAC; 1500 VAC przez 1 min UWAGA: W przyrządzie DL7 można zainstalować jednocześnie maksymalnie 4 moduły z wyjściem zasilającym 24 VDC ( DL7-IN6I(24V) ). Moduł wejść pomiaru temperatury i rezystancji IN6RTD, IN3RTD Liczba wejść dla modułów DL7-IN6RTD 6 dla modułów DL7-IN3RTD 3 Typ czujnika Rezystancyjny (tabela poniżej) Rezystancja liniowa Sposób podłączenia 2-p.; 3-p.; 4-p. Prąd czujnika 200 A Ω 0,05 Ω Kompensacja rezystancji przewodów Automatyczna w podłączeniu 3-p. Korekta rezystancji przewodów Stała w zakresie 99, ,99 w podłączeniu 2-p.; 3-p.; 4-p. Maksymalna rezystancja przewodów 20 doprowadzających do czujnika: Maksymalne napięcie wejściowe ± 40 VDC Separacja galwaniczna od innych obwodów 250 VAC; 1500 VAC przez 1 min

9 Moduł wejść pomiaru temperatury i napięcia mv DL7-IN6TC Liczba wejść 6 Typ czujnika: Termoelement (tabela poniżej) Źródło napięcia liniowego mv 0,01 mv Kompensacja spoiny odniesienia: Wartością z dowolnego innego kanału pomiarowego lub wartość stała, dla termoelementu B brak kompensacji Maksymalne napięcie wejściowe ± 40 VDC Separacja galwaniczna od innych obwodów 250 VAC; 1500 VAC przez 1 min Moduł wejść pomiaru napięć DL7-IN6V Liczba wejść 6 Typ czujnika: 0-10 V (2-10V, 0-5V, 1-5V) Źródło napięcia liniowego VDC (lub podzakres) (faktyczny zakres VDC) 0,0001 V Błąd podstawowy (T a = +25 C) < ±0,1% zakresu pomiarowego (typowo < ±0,05%) Dryft temperaturowy < ±0,02% / C zakresu pomiarowego Rezystancja wejściowa >100 k Maksymalne napięcie wejściowe ± 40 VDC Separacja galwaniczna od innych obwodów 250 VAC; 1500 VAC przez 1 min Moduł wejść uniwersalnych DL7-IN3 Liczba wejść 3 Typ czujnika: 0 20 ma; 4 20 ma (bez zasilania pętli z modułu) ±10 V / 0-10 V (2-10V, 0-5V, 1-5V) Termoelement (tabela poniżej); ±100mV Rezystancyjny (tabela poniżej); Ω Maksymalne napięcie wejściowe ± 30 VDC Separacja galwaniczna od innych obwodów 250 VAC; 1500 VAC przez 1 min Parametry dla wejścia typu 0-20 ma, 4-20mA 0 20 ma; 4 20 ma; (faktyczny zakres ma) 0,001 ma Błąd podstawowy (T a = +25 C) < ±0,1% pełnego zakresu pomiarowego (typowo < ±0,05%) Dryft temperaturowy < ±0,02% / C pełnego zakresu pomiarowego Rezystancja wejściowa 12 ±10%

10 Zabezpieczenie wejścia Bezpiecznik polimerowy 50 ma Parametry dla wejść typu ±10 V / 0-10 V VDC (lub podzakres) (faktyczny zakres VDC) 0,0001 V Błąd podstawowy (T a = +25 C) < ±0,1% pełnego zakresu pomiarowego (typowo < ±0,05%) Dryft temperaturowy < ±0,02% / C pełnego zakresu pomiarowego Rezystancja wejściowa >100 k Parametry dla wejść typu TC mv 0,01 mv Kompensacja spoiny odniesienia: Wartością z dowolnego innego kanału pomiarowego lub wartość stała, dla termoelementu B brak kompensacji Parametry dla wejść typu RTD Sposób podłączenia 2-p.; 3-p.; 4-p. Prąd czujnika 200 A Ω 0,05 Ω Kompensacja rezystancji przewodów Automatyczna w podłączeniu 3-p. Korekta rezystancji przewodów Stała w zakresie 99, ,99 w podłączeniu 2-p.; 3-p.; 4-p. Maksymalna rezystancja przewodów 20 doprowadzających do czujnika: Moduł wejść dwustanowych DL7-IN6D Liczba wejść 6 Tryb pracy: Stan Pomiar częstotliwości 0, Hz Zliczanie impulsów (w zakresie częstotliwości Hz) dla pomiaru częstotliwości 0,1 Hz Błąd dla pomiaru częstotliwości < ±0,01% pełnego zakresu pomiarowego (typowo < ±0,005%) Dryft temperaturowy dla pomiaru częstotliwości < ±0,002% / C pełnego zakresu pomiarowego Rezystancja wejściowa 1,2 KΩ ±10% Napięcie wejściowe pracy (poziom przełączania) VDC / 5, VDC (3.6 ma) (1) (realizacja ch-ki wg PN-EN ) Maksymalne napięcie wejściowe -0,3 VDC / +36 VDC Filtr drgań styków (funkcja debounce) Wył. / 1 ms / 3 ms (wybierany programowo) Zasilanie przetworników z przyrządu 24 VDC ±15% / max 50 ma Zabezpieczone bezpiecznikiem termicznym) Separacja galwaniczna od innych obwodów 250 VAC; 1500 VAC przez 1 min (1) W szczególnych przypadkach istniej możliwość zmiany poziomu przełączania za pomocą jumperów umiejscowionych na module. Inne dostępne wartości poziomu przełączania: 0.45mA, 1,55mA, 2.44mA.

11 Moduł wejść cyfrowych (Modbus RTU) DL7-IN2RS485(24V), DL7-IN2RS485 Liczba portów RS485 2 Maksymalna ilość czytanych wielkości 25 Sygnały wyprowadzone na łączówce A(+), B(-), 2x G (masa) Maksymalne obciążenie 32 odbiorniki / nadajniki Protokół transmisji Modbus RTU Prędkość transmisji 1.2, 2.4, 4.8, 9.6,19.2, 38,4, 57.6, kbps Kontrola parzystości Even, Odd, None Ramka 1 bit startu, 8 bitów danych, 1 bit stopu Separacja galwaniczna 250 VAC; 1500 VAC przez 1 min Maksymalna długość linii 1200 m Terminacja linii Vcc-A(+)-B(-)-G: 390Ω-220Ω-390Ω (aktywowana przełącznikiem DIP SW) Maksymalne napięcie różnicowe A(+), B(-) -9V V Minimalny sygnał wyjściowy nadajnika 1,5 V (przy R L = 54 ) Czułość odbiornika 200 mv / R IN = 12 k Minimalna impedancja linii transmisji danych 54 Zabezpieczenie zwarciowe / termiczne Tak / Tak Dodatkowe wyjście zasilające 24 VDC dla modułu IN2RS485(24V) 3 łączówki 4-zaciskowe ( ) 24 VDC ±15% / max 200 ma dla modułu IN2RS485 Moduł wyjść dwustanowych DL7-OUT6RL Liczba wyjść 6 Typ wyjść Przekaźniki półprzewodnikowe (SSR) Maksymalne napięcie robocze / prąd roboczy 24 VAC / 0,5 A lub 36 VDC / 0,5 A Napięcie maksymalne dopuszczalne 42 VAC lub 60 VDC Maksymalny prąd szczytowy 1,5 A przez 1 ms Separacja galwaniczna od innych obwodów 250 VAC; 1500 VAC przez 1 min 250 VAC; 1500 VAC przez 1 min Typ czujnika Zakres pomiaru Dokładność Pt100, Pt200, Pt500, Pt1000 (EN A2:1995) C F ±0,5 C (typ. ±0,3 C) ±0,9 F (typ. ±0,5 F) Ni100, Ni120, Ni1000 (DIN43760 / ) C F ±0,5 C (typ. ±0,3 C) ±0,9 F (typ. ±0,5 F) Cu50, Cu53, Cu100 (GOST ) C F ±0,5 C (typ. ±0,3 C) ±0,9 F (typ. ±0,5 F) KTY81 (NXP Rev ) C F ±0,5 C ±0,9 F KTY83 (NXP Rev ) C F ±0,5 C ±0,9 F KTY84 (NXP Rev ) C F ±0,8 C ±1,5 F Rezystancja liniowa Ω (lub podzakres) ±0,5 Ω (typ. ±0,3 Ω) Typ czujnika Zakres pomiaru Dokładność J (Fe-CuNi) -210 C C

12 (zakr. komp C C) -346 F F (zakr. komp F +527 F) K (NiCr-NiAl) N (NiCrSi-NiSi) R (PtRh 13-Pt) S (PtRh 10-Pt) T (Cu-CuNi) E (NiCr-CuNi) B (PtRh30-PtRh6) L (Fe-CuNi) (DIN43710) -270 C C (zakr. komp C C) -454 F ,6 F (zakr. komp F +527 F) -270 C C (zakr. komp C C) -270 C F (zakr. komp F +527 F) -50 C C -58 F ,4 F -50 C C -58 F ,4 F -200 C C -328 F F -270 C C -454 F F +270 C C -454 F F -200 C C -328 F F -50 C C -58 F F ±1,0 C (typ. ±0,5 C) ±33,8 F (typ. ±32,9 F) ±1,0 C (typ. ±0,5 C) ±33,8 F (typ. ±32,9 F) ±2,0 C (typ. ±1,0 C) ±35,6 F (typ. ±33,8 F) ±2,0 C (typ. ±1,0 C) ±35,6 F (typ. ±33,8 F) ±2,0 C (typ. ±1,0 C) ±35,6 F (typ. ±33,8 F) ±1,0 C (typ. ±0,5 C) ±33,8 F (typ. ±32,9 F) ±1,0 C (typ. ±0,5 C) ±33,8 F (typ. ±32,9 F) ±2,0 C (typ. ±1,0 C) ±35,6 F (typ. ±33,8 F) ±1,0 C (typ. ±0,5 C) ±33,8 F (typ. ±32,9 F) U (Cu-CuNi) (DIN43710) ±1,0 C (typ. ±0,5 C) ±33,8 F (typ. ±32,9 F) Napięcie liniowe mv (lub podzakres) <0,2% pełnego zakresu Wersja karty katalogowej: Wersja urządzenia: 1.0
