DM3600U, DM3600A 5 lat gwarancji

Transkrypt

1 Uniwersalne wejście dla RTD, TC, mv, V, ma Rozbudowane funkcje licznika przepływu (DM3600A) Wyjście analogowe i/lub przekaźnikowe (moduły POD ) Komunikacja RS485 z protokołem Modbus RTU Transfer bibliotek funkcji TFML, funkcje matematyczne Stopień ochrony IP65 dla frontu obudowy Montaż tablicowy, obudowa 96 x 48mm Konfiguracja parametrów z PC lub z przycisków OGÓLNE Mikroprocesorowe mierniki serii DM3600 są inteligentnymi i uniwersalnymi przyrządami pomiarowymi, przeznaczonymi do współpracy z rezystancyjnymi i termoelektrycznymi czujnikami temperatury, sygnałem mv, V i ma. Inteligentna i cyfrowa technologia przetwarzania zapewnia wysoką dokładność pomiaru, linearyzację współpracującego czujnika temperatury, swobodną konfigurację parametrów (m.in. linearyzację użytkownika); możliwość wprowadzenia bibliotek rozbudowanych funkcji TFML oraz 2 sloty rozszerzeń dla modułów wyjść analogowych i/lub przekaźnikowych (Plug & Play). Elastyczność mierników serii DM3600 umożliwia współpracę z szeroką gamą czujników rezystancyjnych (Pt100, Ni120), termoelektrycznych (K, J, E, N, T, R, S, L, B), sygnałem mv (±100mV), V (±10V, ±1V, ±5V, 1...5V) oraz ma (±20mA, ±10mA, mA). Dla sygnałów analogowych mierniki posiadają możliwość wyboru charakterystyki liniowej, pierwiastkowej, X3/2, X5/2 lub wprowadzenie swobodnej linearyzacji użytkownika (do 60 par punktów dla interpolacji lub wielomianowej). Umożliwia to precyzyjną linearyzację zbiornika lub zastosowanie miernika do współpracy z wieloma zwężkami i kryzami. Zależnie od wersji wykonania, mierniki mogą być wyposażone w wyjście analogowe i/lub też wyjścia przekaźnikowe (2 lub 4 wyjścia) oraz interfejs komunikacji RS485 z protokołem Modbus RTU. Mierniki DM3600A posiadają funkcję licznika, umożliwiając zastosowanie go w wielu aplikacjach pomiaru i regulacji przepływu, wyświetlając aktualną wartość przepływu oraz zliczając sumę (funkcja sumatora), nawet w przypadku braku zasilania. Konfiguracja wymaganych parametrów miernika wykonywana jest przy użyciu przycisków, umieszczonych na froncie obudowy lub z PC przy użyciu bezpłatnego oprogramowania i np. konwertera USB/RS485 (wersje miernika z RS485). Mierniki serii DM3600 posiadają zaciski rozłączalne do wykonania podłączeń elektrycznych oraz 2 sloty rozszerzeń do rozbudowy miernika o funkcje wyjścia analogowego i/lub wyjść przekaźnikowych. Moduły rozszerzeń POD mogą być zamówione i zamontowane w dowolnym momencie przez użytkownika, bez wymogów rozkręcania obudowy. TRANSFER BIBLIOTEK FUNKCJI TFML Rozbudowane funkcje TFML zostały zaprojektowane aby zaoferować użytkownikowi elastyczność i różnorodność funkcji, dostosowując mechanizmy przyrządu do wykonania określonych działań pomiarowych lub regulacyjnych. Przykładowe moduły bibliotek funkcji są opisane obok i dostępne są do pobrania ze strony internetowej lub mogą być dostarczone na życzenie klienta na CD. Są one w prosty sposób zdalnie transferowane do mierników serii DM3600. Dla sygnałów analogowych mierniki umożliwiają wybór charakterystyki liniowej, pierwiastkowej, X3/2, X5/2 lub wprowadzenie swobodnej linearyzacji użytkownika (do 60 par punktów dla interpolacji lub wielomianowej). BIBLIOTEKI FUNKCJI ZAWIERAJĄ m.in. Regulację PID Ogranicznik zmiany prędkości Podtrzymanie wartości maksymalnej lub minimalnej Sterowanie siłownikiem elektrycznym, 3-krokowym Pomiar poziomu z kompensacją gęstości Konwersja sygnału analogowego na impulsy + alarm Pomiar poziomu, przepływu i innych zmiennych i wiele innych Proszę o kontakt w przypadku potrzeby zastosowania innych modułów lub wykonania specjalnego modułów transferu bibliotek funkcji TFML. Na bieżąco dodawane są nowe moduły bibliotek. DM3600U, DM3600A 5 lat gwarancji

2 SPECYFIKACJA DM3600U, DM3600A 5 lat gwarancji RTD Typ wejścia i zakres Pt100, (IEC) o C (IEC; ) Ni120, (Nickel A) o C (Nickel A; ) Podłączenie 2- lub 3-przew. Min. szerokość zakresu *1 25 o C Linearyzacja BS EN / IEC 751 / JISC 1604 klienta X *4 0,1 o C ±0,05% rdg Błąd temperaturowy zero ±0,004Ω/ o C, zakres 0,01%/ o C Pobudzenie prądowe <1mA Rezystancja połączenia <50Ω na odcinek (skutek max.) 0,002 o C/Ω TC Typ wejścia i zakres *3 K, NiCr-NiAl o C J, Fe-CuNi o C E, NiCr-CuNi o C N, NiCrSi-NiSi o C T, Cu-CuNi o C R, PtRh13-Pt o C S, PtRh10-Pt o C L, Fe-CuNi o C B, PtRh30-PtRh o C Min. szerokość zakresu *1 50 o C Linearyzacja BS EN ; BS 4937; IEC 584 zależnie od typu czujnika ±0,04% FRI ±0,04% rdg lub 0,5 o C zależnie która wartość większa Błąd zimnych końców ±0,5 o C Śledzenie zimnych końców 0,05 o C/ o C Zakres zimnych końców o C Błąd temperaturowy zero 4µV/ o C, zakres 0,01%/ o C ma Typ wejścia i zakres ±20mA, ±10mA, mA Zasilacz przetworników nom. 19VDC / max. 25mA Linearyzacja / charakteryst. liniowa, pierwiastkowa, X3/2, X5/2, użytkownika do 60 par punktów 0,05% FSR ±0,05% rdg Impedancja wejścia 20Ω Błąd temperaturowy 0,02%/ o C mv, V Typ wejścia i zakres ±100mV, ±1V, ±5V, ±10V, 1...5V Linearyzacja / charakteryst. liniowa, pierwiastkowa, X3/2, X5/2, użytkownika do 60 par punktów 0,04% FSR ±0,04% rdg Impedancja wejścia 1MΩ Błąd temperaturowy 0,02%/ o C DM /01/... - wejście cyfrowe Typ wejścia Napięcie aktywacji wej. Funkcja wejścia 1 Funkcja wejścia 2 Podłączenie elektryczne 2 x wejście cyfrowe TTL, OC, logiczne 24VDC itp VDC, max. 15mA reset lub wywołanie funkcji skonfigurowanej przez użytkownika (np. odblokowanie wyj. przekaźnik., skasowanie stanu sumatora, skasowanie pamięci min/max, uruchom. funkcji dozowania itp.) dla użycia z funkcjami TFML gniazdo RJ45 (wspólne z RS485) (w dostawie kabelek o dług. 1m) Żeby zapewnić izolację wejść cyfrowych, zalecamy użycie oddzielnego zasilacza. Obydwa wejścia mogą być odczytane po interfejsie RS485 i użyte do zasygnalizowania zdarzeń. Moduły POD - wyj. analogowe / przekaźnikowe MODUŁY FUNKCYJNE POD (PLUG & PLAY) Moduły funkcyjne oferują prostą rozbudowę miernika zależnie od wymagań aplikacji. Moduły nie wymagają jakiejkolwiek dodatkowej kalibracji, tylko konfiguracji ich parametrów w strukturze menu miernika. Do montażu modułów należy wyłączyć zasilanie. moduł POD-3000/03 wyjście analogowe ma / V Sygnał wyjściowy mA, mA, mA wyjście V 0,2/0...1V, 0/2...10V, 0/1...5V itp. (należy zastosować precyzyjny rezystor zewnętrzny np. kl. 0,01%) Typ wyjścia aktywne lub pasywne Maksymalny zakres wyjścia <23mA Dokładność kalibracji 0,07% lub 5µA, zależnie która wartość większa Rozdzielczość wyjścia 1/3000 Zasilanie - tryb pasywny max. 30VDC (zalecane 24VDC) Wpływ napięcia 0,2μA/V Stabilność 1μA/ C Max. obciążalność wyjścia max. 1kΩ@24VDC (tryb aktywny) UWAGA: Można zamontować max. 1 moduł POD-3000/03 moduł POD-3000/02 2 wyj. przekaźnik. / impuls. Typ wyjść 2 wyjścia przekaźnikowe, forma C, styki przełączalne (wspólny zacisk dla obu wyjść) Funkcja działania / alarm (z blokadą lub bez blokady wyj.) DM3600U wysoki, niski, dewiacji, test, wyłącz. DM3600A jak DM3600U + dodatkowo wyj. impulsowe, powyżej lub poniżej ustawionej wartości sumatora Histereza programowalna % Czas zwłoki zadziałania programowalny w sek. Czas trwania impulsu 100ms (opcjonalnie dłuższy czas) Obciążalność wyjścia 250VAC/5A, 30VDC/5A Żywotność elektryczna operacji /pełne obciąż./ Żywotność mechaniczna operacji UWAGA: Można zamontować max. 2 moduły POD-3000/02

3 DM parametry wspólne WYMIARY KOMUNIKACJA Interfejs RS485 z protokołem Modbus RTU Tryb 2- lub 4-przew. Izolacja 500VAC, galwaniczna Prędkość transmisji 9600, 12000, bps Adresy przyrządu w zakresie Max. liczba urządzeń 32 bez zastosowania repeatera OGÓLNE Filtr cyfrowy adaptacyjny, wartość ustawiona przez użytkownika lub wyłączony Napięcie zasilania S VAC, Hz S VDC Pobór mocy typ. 6VA (max. 10VA) Wskaźnik stanu 4 x LED, zadział. wyj. przekaźnik. Konfiguracja parametrów z PC (RS485) lub z przycisków Izolacja galwaniczna, wszystkie obw. izol., 1kV (I/P-O/P); 3,75kV (I/P-O/P-PSU) Jednostki pomiarowe o C/ o F dla RTD, TC; inżyn. ma/v/ma Stabilność 0,01% FSR lub 0,1 o C / rok WYŚWIETLACZ / OBSŁUGA Wyświetlacz LED, czerwony, wys. 14,2mm Wskazanie wyświetlacza pomiar 6-cyfr, sumator (DM3600A) 12-cyfr, max Przyciski 3 przyciski na froncie obudowy Zabezpieczenie hasło użytk. ochrony parametrów WARUNKI ŚRODOWISKA Temp. pracy / otoczenia o C Temp. przechowywania o C Wilgotność %RH, bez kondensacji MECHANICZNE Wymiary obudowy obudowy 96 x 48 x 140mm otworu okna 92 x 45mm Podłączenie elektryczne zaciski rozłączalne śrub. / sprężyn. Montaż tablicowy (opcja: na szynie DIN) Stopień ochrony IP65 dla frontu obudowy OBUDOWA Materiał ABS / PC Łatwopalność SEI UL94-V1 APROBATY EMC BS EN LVD BS EN *NOTATKI: 1. Może być wybrany jakikolwiek zakres pomiarowy, jednakże najwyższą dokładność gwarantuje nastawa zakresu powyżej min. szerokości zakresu. 2. Dokładność jest wartością zawierającą skutki kalibracji, linearyzacji i powtarzalności. 3. Standardy odniesienia termopary dla praktycznych zakres. temperatury. 4. Możliwość wprowadzenia niestandardowej charakterystyki czujnika! Opcjonalny moduł POD 43.5 KONFIGURACJA Konfiguracja mierników może być wykonana przy użyciu przycisków lub też z PC przy użyciu konwertera RS485 (zamawiany oddzielnie) np. nasz model CON485U lub CON485 oraz bezpłatnie dostarczonego oprogramowania konfiguracyjnego. Nasza oferta zawiera szeroką gamę konwerterów USB/RS485 lub RS232/RS485. Na życzenie klienta zamówiony miernik może zostać bezpłatnie zaprogramowany na wymagane parametry. 1 Vac Konwerter USB/RS485 Płyta CD z Tag No. 10 mm MAX Maksymalna PANEL grubość THICKNESS panelu Śruba CLAMPING dociskająca SCREW uchwyt Uchwyt PANEL montażowy CLAMP (zabud. BEHIND za BEZEL panelem) oprogramowaniem konfiguracyjnym Zabudowany moduł POD Wolny slot dla POD 48.0 OPTION POD Opcjonalny moduł POD SLOT 1 SLOT DM3600U, DM3600A 5 lat gwarancji

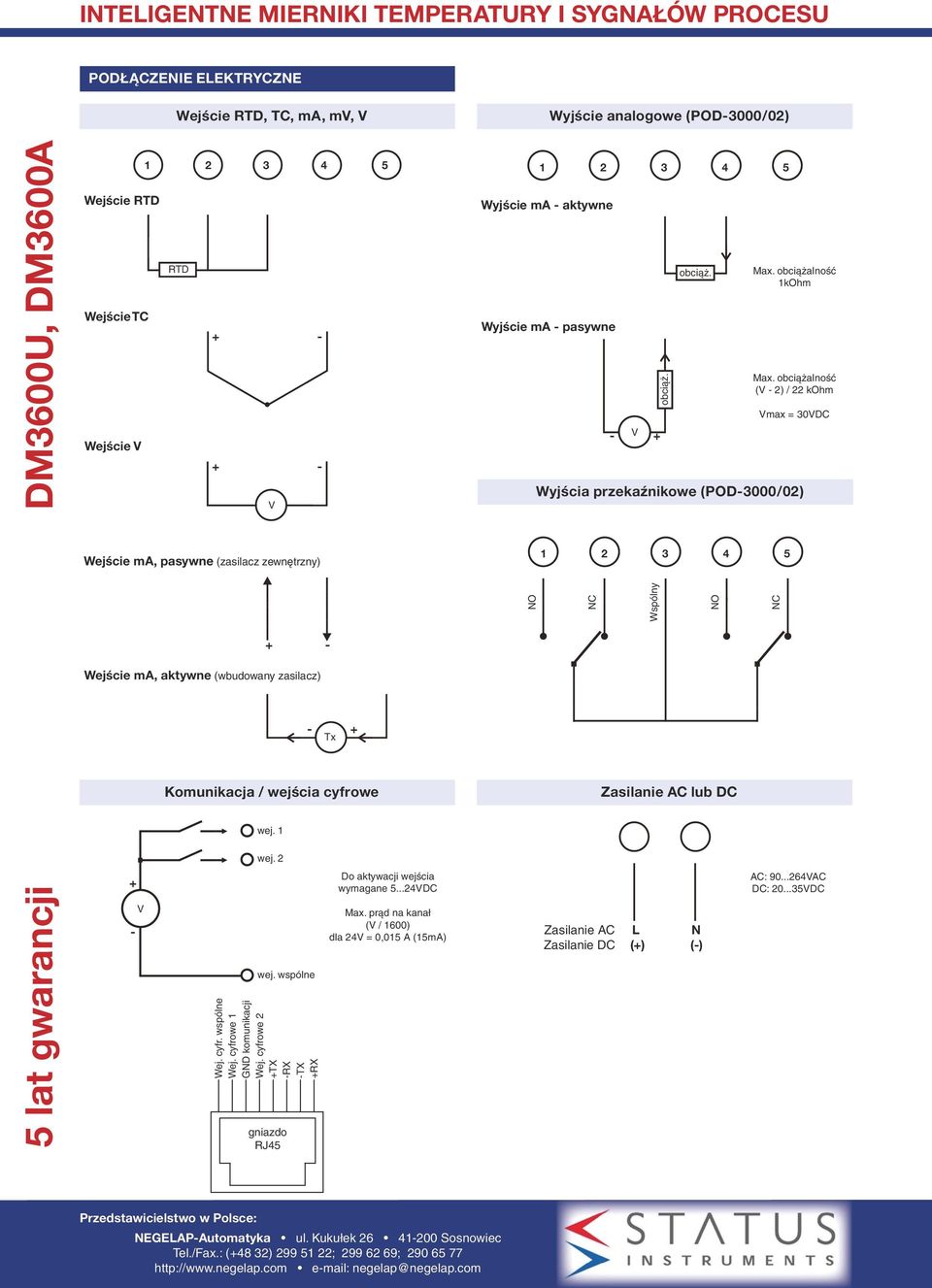

4 PODŁĄCZENIE ELEKTRYCZNE Wejście RTD, TC, ma, mv, V Wyjście analogowe (POD-3000/02) DM3600U, DM3600A Wejście RTD Wejście TC Wejście V RTD V Wyjście ma - aktywne Wyjście ma - pasywne obciąż. V - + obciąż. Max. obciążalność 1kOhm Max. obciążalność (V - 2) / 22 kohm Vmax = 30VDC Wyjścia przekaźnikowe (POD-3000/02) Wejście ma, pasywne (zasilacz zewnętrzny) NO NC Wspólny NO NC + - Wejście ma, aktywne (wbudowany zasilacz) - + Tx Komunikacja / wejścia cyfrowe Zasilanie AC lub DC wej. 1 wej. 2 5 lat gwarancji + - V wej. wspólne Wej. cyfr. wspólne Wej. cyfrowe 1 GND komunikacji Wej. cyfrowe 2 +TX -RX -TX +RX gniazdo RJ45 Do aktywacji wejścia wymagane VDC Max. prąd na kanał (V / 1600) dla 24V = 0,015 A (15mA) Zasilanie AC Zasilanie DC L N (+) (-) AC: VAC DC: VDC

5 KOMUNIKACJA RS485 MASTER Tx/Rx Tx/Rx Tx/Rx Sleve_1 Sleve_2 Sleve_3 MODBUS ADRESY PRZYRZĄDÓW Protokół Modbus jest oparty na powiązaniu Master-Slave. Każdy przyrząd Slave wymaga unikalnego adresu. Powiązanie to oznacza zainicjowanie wszystkich wiadomości W przypadku jeśli dwa przyrządy będą miały ten sam adres w przez urządzenie Master. Ogólnie urządzenie Master w tym sieci, obydwa przyrządy odpowiedzą w przypadku ich odpytania samym czasie komunikuje się jednocześnie tylko z jednym przez urządzenie Master, zniekształcając przesyłane do przyrządem Slave. Przyrządy DM3600 są przyrządami typu urządzenia Master dane. Slave. Tryb RS485 określa drogę, jaką podłączone są przyrządy Modbus definiuje maksymalną wartość adresu 247, ale w sieci. W przypadku podłączenia 2-przew. sygnał nadawany charakterystyka elektryczna RS485 ogranicza liczbę przyrządów i otrzymywany dzieli tą samą linię. Chociaż jest to skuteczne i w sieci do 32. Zastosowanie repeatera umożliwia zwiększenie tej ekonomiczne z punktu widzenia instalacji, poprawność działania liczby adresów / przyrządów. będzie zależna od krytycznego czasu urządzenia Master. KONFIGURACJA Z PC Mierniki serii DM3600 mogą być konfigurowane przez użytkownika przy użyciu przycisków, umieszczonych na froncie miernika lub z PC, przy użyciu bezpłatnie dostarczonego oprogramowania konfiguracyjnego i szerokiej gamy dostępnych na rynku konwerterów RS485 (np. nasz model USB/RS485). Jedynym ograniczeniem w konfiguracji mierników z przycisków jest brak możliwości wprowadzenia wymaganej funkcji biblioteki TFML, która w standardowych aplikacjach nie jest często wymagana. Dodatkową zaletą konfiguracji z PC jest możliwość zapisania na dysku komputera wprowadzonych do miernika nastaw, szybkość konfiguracji w przypadku kilku lub kilkunastu przyrządówo tej samej lub podobnej parametryzacji oraz szybsze wprowadzenie linearyzacji użytkownika, w przypadku gdy mamy do wprowadzenia znaczną ilość par punktów (np. w przypadku bardzo precyzyjnych pomiarów zawartości zbiornika). W przypadku standardowych aplikacji (poziom, ciśnienie, temperatura, przepływ itp.) konfiguracja parametrów z przycisków nie stanowi jakiegokolwiek problemu i z łatwością może być przeprowadzona przy użyciu dostarczonej instrukcji w języku polskim i/lub angielskim. OPROGRAMOWANIE SCADA Aby uzupełnić zakres naszych przyrządów, oferujemy pakiet oprogramowania M-SCADA w dwóch wersjach: LITE (do 50 pkt.) i PROFESSIONAL (do 100 pkt.). Pakiet ten umożliwia integrację modułów akwizycji danych MEDACS oraz mierników serii DM3000 oferując bardzo efektywny sposób budowania potężnego systemu monitoringu i kontroli. Oprogramowanie może być w przyszłości zaktualizowane do praktycznie nieograniczonej ilości potencjalnych wejść/wyjść, umożliwiając także integrację przyrządów pomiarowych innych producentów. *Punkt jest wejściem, wyjściem lub uzyskaną zmienną. DOKUMENTACJA Dzięki zastosowaniu cyfrowej technologii w miernikach serii DM3600, możliwe jest prowadzenie dokumentacji w pamięci przyrządu (nie możliwe dotychczas we współpracy z przyrządami analogowymi). Oprócz standardowych danych konfiguracji, miernik posiada pamięć danych m.in. dane producenta, numer części, numer seryjny, wersję oprogramowania, datę (może być wprowadzona data następnego sprawdzenia/kalibracji) i numer seryjny czujnika. Istnieje także możliwość wprowadzenia 32 znakowej wiadomości np. imię i nazwisko osoby odpowiedzialnej za konfigurację przyrządu i/lub kalibrację. Przez użycie odpowiednich narzędzi programowych, kompletna historia przyrządu może być przechowywana zapewniając oszczędności czasu, zmniejszając przy tym czas w przypadku programowania następnej jednostki. M-SCADA-LITE M-SCADA-PROFESSIONAL Budowniczy animowanej mimiki Trend czasu rzeczywistego i historii Aktualny stan alarmów Banner alarmów Raport alarmów historii Zabezpieczenie systemu Obsługa receptury Utrzymanie on-line procesu Sekwencyjny język kontroli (SLANG) DM3600U, DM3600A 5 lat gwarancji

6 SPOSÓB ZAMAWIANIA DM3600U, DM3600A MIERNIKI TABLICOWE WERSJA MIERNIKA Wejście uniwersalne; 2 sloty dla modułów rozszerzeń DM3600 Wejście uniwersalne; 2 sloty dla modułów rozszerzeń, funkcja licznika przepływu KOMUNIKACJA Brak Komunikacja RS485, Modbus RTU + 2 wejścia cyfrowe + możliwość aktualizacji funkcji TFML NAPIĘCIE ZASILANIA Napięcie zasilanie VAC, Hz Napięcie zasilanie VDC SLOT 1 (moduły rozszerzeń POD mogą być zamówione oddzielnie i zamontowane przez użytkownika) Slot wolny, do późniejszego montażu modułu rozszerzeń Zamontowany moduł rozszerzeń POD-3000/02: 2 wyjścia przekaźnikowe (1A, 1B), styki przełączalne SLOT 2 (moduły rozszerzeń POD mogą być zamówione oddzielnie i zamontowane przez użytkownika) Slot wolny, do późniejszego montażu modułu rozszerzeń Zamontowany moduł rozszerzeń POD-3000/02: 2 wyjścia przekaźnikowe (2A, 2B), styki przełączalne A / 01 / S1 / X / X Zamontowany moduł rozszerzeń POD-3000/03: wyjście analogowe mA, 0/4...20mA (pasywne / aktywne) U A S1 S2 X P02 X P02 P03 Oprogramowanie konfiguracyjne jest dostarczane bezpłatnie wraz z zamówionymi miernikami serii DM3600. *W przypadku gdy miernik ma być zaprogramowany wg wymagań użytkownika, należy podać dane do jego konfiguracji. AKCESORIA / OPCJE CERT-CAL5 Certyfikat kalibracji miernika w 5 punktach. POD-3000/02 Moduł rozszerzeń POD-3000/02: 2 wyjścia przekaźnikowe, styki przełączalne POD-3000/03 Moduł rozszerzeń POD-3000/03: wyjście analogowe mA, 0/4...20mA (pasywne / aktywne) RMK/3000 Zestaw do montażu miernika na szynie DIN OPT Moduł podłączeń dla max. 4 mierników (dla RS485 i wej. cyfrowych), montaż na szynie DIN, 4 gniazda RJ45 do połączenia z miernikami, zaciski śrubowe do podłączeń zewnętrznych M-OPC *1 Pełno funkcjonalny serwer OPC. 5 lat gwarancji M-SCADA-... Pakiet oprogramowania SCADA, wersja do 50 puntów (LITE) lub wersja do 100 punktów (PROFESSIONAL); ze sterownikami MEDACS/DM3000. (W kodzie zamówienia wpisać L - wersja LITE lub P - wersja PROFESSIONAL) CON232I/485 Konwerter RS232 na RS485, izolacja galwaniczna 1kV lub 3kV, zasilanie 24VDC ( VDC) CON232/485 Konwerter RS232 na RS485, bez izolacji, zasilanie 24VDC ( VDC) CON485U Konwerter USB na RS485/422/232, izolacja galwaniczna 3kV, zasilanie z portu USB CON485 Konwerter USB na RS485/422, bez izolacji, zasilanie z portu USB 1. Nasz OPC serwer może być także używany z pakietem oprogramowania SCADA innego producenta. Nasza oferta zawiera także szeroką gamę obudów naściennych IP65/67 dla mierników serii DM3600. W przypadku jeśli miernik DM3600 ma mieć wprowadzoną funkcję TFML proszę o kontakt w celu uzgodnienia!!!
