wzmacniacz pomiarowy dla czujników temperatury 1-kanałowy IMX12-TI02-1TCURTDR- 1I1R-CPR/24VDC

Transkrypt

1 wzmacniacz pomiarowy do czujników temperatury IMX12- TI02-1TCURTDR-1I-1RI-CPR/24VDC jest wyposażony w wejścia dla: Termopar zgodnie z normą IEC 60584, DIN 43710, GOST R , niskich napięć ( mv), czujników RTD zgodnie z normą IEC 60751, DIN 43760, GOST (2, 3 i 4-przewodowych) i rezystorów 0 5 kò (2, 3 i 4-przewodowych). Urządzenie może być zasilane z mostka zasilania przesyłającego również wspólny sygnał alarmowy. Wartość kompensacji zimnych końców można ustawić na wewnętrzną, zewnętrzną albo stałą. Urządzenie konfiguruje się za pomocą interfejsu PC. Wyjścia prądowe można ustawić jako 0/4 20 ma i źródło albo źródło ujemne. Urządzenie wyposażone jest w dodatkowe odwracalne, komplementarne wyjście przekaźnikowe monitorujące wartości graniczne (dolną lub górną) lub pracujące w trybie granicznym. Zielona dioda LED sygnalizuje gotowość urządzenia do pracy. Błąd w obwodzie wejściowym skutkuje miganiem czerwonej diody LED zgodnie z NE44, błędem wewnętrznym i zapaleniem się na stałe czerwonej diody LED. Prąd sygnalizujący błąd można korygować w zakresie < 3.5 ma albo > 21.5 ma. To urządzenie można stosować w obwodach bezpieczeństwa na poziomie nie wyższym niż SIL2 (wysokie i niskie zapotrzebowanie zgodnie z IEC 61508) i spełnia ono wymagania NE21. Jest wyposażone w zdejmowalne terminale śrubowe. ATEX, IECEx, cfmus, NEPSI, INMETRO, TR CU EAC CMI, TIIS, Instalacja w strefie 2 SIL 2 Kontrola obwodów wejściowych pod względem zwarcia/przerwy w obwodzie Parametryzowane za pomocą PC Pełna separacja galwaniczna Zdejmowalne terminale śrubowe Mostek zasilania (złącze dołączone w zestawie) 1 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

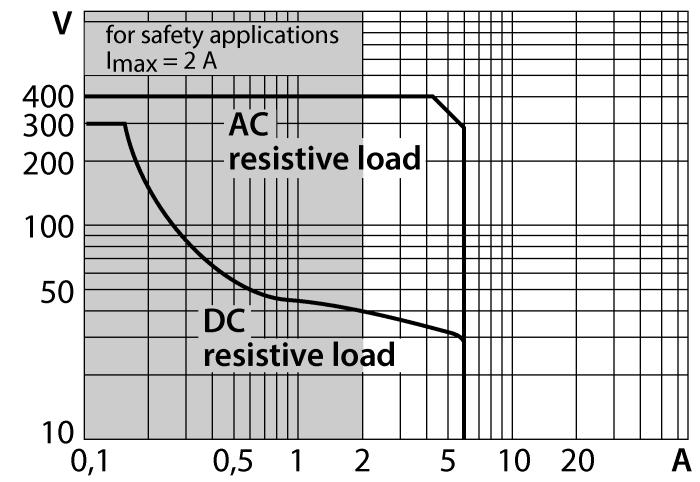

2 Typ Nr kat Dimensions Napięcie nominalne Napięcie zasilania Pobór mocy 24 VDC VDC ð 2 W Obwody wejściowe Termopary RTD Typ DIN EN Pt50, Pt100, Pt 500, Pt1000 RTD Typ DIN EN Ni50, Ni100, Ni500, Ni1000 RTD Typ Gost Pt50, Pt100, Pt 500, Pt1000, CU50, Cu53, Cu100, CU500, CuZn100 TC Typ DIN EN Typ A, Typ B, Typ C, Typ E, Typ J, Typ K, Typ N, Typ R, Typ S, Typ T TC Typ DIN Typ L TC Typ Gost Typ A1, Typ A2, Typ A3, Typ L, Typ M Wejście niskonapięciowe mv Wejście rezystancyjne omów C; C; C Przekaźnik wyjściowy charakterystyka obciążenia Obwody wyjściowe Prąd wyjścia Rezystancja obciążenia, wyjście prądowe Obwody wyjściowe (dwustanowe) Napięcie wyjścia przekaźnikowego Prąd przełączania na wyjście Pojemność przełączania na wyjście Częstotliwość przełączania Wykonanie styków Wspólne wyjście alarmowe Power-Bridge Źródło/źródło ujemne (15 28 V) 0/4 20 ma ð 0.8 kò 1 x przekaźnik (przełączny) ð 30 VDC / ð 250 VAC ð 2 A ð 500 VA/60 W ð 15 Hz AgNi MOSFET, Umax = 30 V, Imax = 100 ma Temperatura odniesienia 23 C Dokładność pomiaru wyjścia prądowego (łącznie z liniowością, ± 10 µa histerezą i powtarzalnością) Dryft temperaturowy wyjścia analogowego %/K Dokładność wejścia RTD, omów ± 50 mò Dryft temperaturowy wejścia RTD, omów ± 5 mò/k Dokładność wejścia RTD, omów ± 500 mò Dryft temperaturowy wejścia RTD, omów ± 30 mò/k Dokładność pomiaru wejścia TC (łącznie z liniowością, ± 15 µv histerezą i powtarzalnością) Dryft temperaturowy wejścia termopary +/- 3.2 µv/k Błąd kompensacji zimnych końców z kompensacją zimnych końców Uwaga Przy połączeniu 3-przewodowym błąd podwaja się Separacja galwaniczna Napięcie testowe 2,5 kv Wejście 1 do wyjścia 1 wartość szczytowa 375 V zgodnie z EN Wejście 1 do zasilania wartość szczytowa 375 V zgodnie z EN Napięcie zasilania A1A 300 V RMS zgodnie z EN oraz EN Napięcie zasilania A1D 300 V RMS zgodnie z EN oraz EN A1A-A1D 300 V RMS zgodnie z EN oraz EN Ważna informacja Dopuszczenie Ex zgodne z odpowiednimi certyfikatami Zastosowanie kategoria ochrony przed zapłonem Zastosowanie Stopień ochrony W przypadku aplikacji Ex zastosowanie mają wartości określone w stosownych certyfikatach Ex (ATEX, IECEx, UL itp.). TÜV 15 ATEX X II (1) G, II (1) D [Ex ia Ga] IIC; [Ex ia Da] IIIC II 3 (1) G Ex na [ia Ga] IIC T4 Gc 2 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

3 Ważna informacja Jeżeli urządzenia używa w celu osiągnięcia bezpieczeństwa funkcjonalnego spełniającego wymagania normy IEC 61508, należy stosować się do instrukcji bezpieczeństwa. Informacje znajdujące się w karcie katalogowej nie mają zastosowania do bezpieczeństwa funkcjonalnego. Do użycia w obwodach bezpieczeństwa SIL SIL 2 zgodnie z normą IEC Wskazanie Gotowość do pracy Stan przełączania Wskazanie błędu zielony żółta czerwona 3 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

4 Klasa ochrony IP20 Klasa palności zgodnie z UL 94 V-0 Temperatura pracy C Temperatura składowania C Wilgotność względna ð 95 % Wymiary 120 x 12.5 x 117 mm Waga 0 g Instrukcja montażu Szyna DIN (NS35) Materiał obudowy Poliwęglan/ABS Połączenie elektryczne Zdejmowalne śrubowe terminale zaciskowe, 2-stykowe Wariant podłączeniowy Mostek zasilania ze zbiorczym sygnałem usterki Przekrój zacisku 0,2 2,5 mm 2 (24 13 AWG) Moment dokręcający 0.5 Nm Moment dokręcający 4.43 funt cal Warunki środowiskowe Wysokość robocza Do 2000 m n.p.m. Stopień zanieczyszczenia Kategoria przepięciowa II (EN ) Zastosowane normy Rezystancja napięcia i izolacja Wstrząsy Temperatura Wilgotność EMC II EN EN EN klasa B EN EN EN Ad EN Bd EN EN NE21 EN EN EN EN EN EN EN EN EN EN EN EN EN / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

5 Akcesoria montażowe Typ Nr kat. Rysunek wymiarowy IMX12-PS02-UI-UIR- PR /24VDC Mostek zasilania modułu zasilacza; sygnał usterki zbiorczej przez przekaźnik; pojedyncze i redundantne zasilanie przez zaciski; zdejmowalne terminale śrubowe USB-2-IOL Master IO-Link ze zintegrowanym portem USB IOL-COM/3M Linia komunikacyjna IOL-PROG/3M łączy urządzenie IO-Link z urządzeniem nadrzędnym IO-Link za pomocą 3,5 mm złącza typu "jack" 5 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ
