1 CECHY Symulacja RTD, TC, ma, mv, V, Ω, Hz, impulsów itp. Pomiar RTD, TC, ma, mv, V, Ω, Hz, impuls., przeł. ON/OFF Dokładność symulacji 0,02% rdg + 0,005% FS Wbudowany zasilacz 24VDC dla przetworników 2-przew. Podwójny odczyt wyświetlacza - wartość symulacji i pomiaru Czytelny kolorowy wyświetlacz LCD, TFT, wielkość 3,5 Rozbudowane funkcje konwersji, kalibracji, obliczeniowe Zapis wyników pomiarów / kalibracji; zarządzanie zadaniami Niewielkie wymiary obudowy 100 x 192 x 52mm Zasilanie bateryjne, bateria Li-ion (15 godz.) + ładowarka W dostawie certyfikat kalibracji / wzorcowania NIST Szeroka gama opcjonalnych akcesoriów: Walizka transportowa, oprogramowanie dla PC itp. OGÓLNE 3 LATA GWARANCJI Wielofunkcyjne kalibratory temperatury i sygnałów analogowych ADT221A przeznaczone są do precyzyjnego pomiaru i symulacji rezystancyjnych i termoelektrycznych czujników temperatury; sygnałów analogowych ma, mv, V; rezystancji (Ω); częstotliwości (Hz); impulsów oraz do kontroli przełączników ON/OFF itp. Kalibratory zapewniają wysoką dokładność symulacji (0,02% rdg + 0,005% FS dla sygnałów analogowych) i pomiaru; przy zachowaniu wysokiej rozdzielczości (1µV w zakresie mV; 0,1mV w zakresie V oraz 1µA w zakresie mA). Dzięki zaawansowanej, najnowszej technologii mikroprocesorowej kalibratory charakteryzują się m.in. wysoką dokładnością i powtarzalnością pomiaru; czytelnym, kolorowym wyświetlaczem LCD z podświetleniem umożliwiającym jednoczesne wskazanie wartości mierzonej i zadanej, wbudowaną pamięcią dla 100 zrzutów ekranów (wyników pomiarów / kalibracji) i zarządzaniem zadaniami; rozbudowanymi funkcjami statystyki, analizy i obróbki danych, wbudowanym kalkulatorem / przelicznikiem wartości mierzonych; wbudowanym zasilaczem testowanych przetworników 24VDC oraz zasilaniem bateryjnym, umożliwiającym pracę przez 15 godz. bez zewnętrznego źródła zasilania itp. Oprócz zaawansowanej funkcjonalności i najnowszej technologii zapewniają użytkownikowi łatwość i elastyczność obsługi, znajdując zastosowanie w wielu przemysłowych jak i laboratoryjnych aplikacjach, umożliwiając precyzyjne testowanie jak i okresową kontrolę przyrządów pomiarowych pracujących na obiekcie. Każdy kalibrator ADT221A jest indywidualnie kalibrowany i dostarczany z certyfikatem / świadectwem kalibracji NIST. APLIKACJE Precyzyjny pomiar i symulacja sygnałów analogowych ma, mv, V, Ω, Hz Precyzyjny pomiar i symulacja czujników RTD i TC (11 x RTD, 13 x TC) Precyzyjna kalibracja separatorów / konwerterów sygnałów analogowych Okresowa kontrola mierników, regulatorów, rejestratorów Testowanie i okresowa kontrola przetworników sygnałów analogowych Okresowa kontrola i testowanie przyrządów obiektowych i czujników Kontrola przyrządów pomiarowych będących w naprawie / serwisie Kontrola prawidłowości pracy przyrządów obiektowych Kontrola, rejestracja i analiza danych testowanych przyrządów Symulacja liczników / mierników przepływu z wejściem impulsowym Kontrola / testowanie przyrządów przełączających m.in. sygnalizatorów

2 DANE TECHNICZNE Typ sygnałów / zakresy pomiaru / symulacji Pomiar / symulacja ma -30, ,0000 ma / ,000 ma patrz tabela str. 3 mv -75, ,000 mv / -10, ,000 mv patrz tabela str. 3 V -30, ,0000 V / ,000 V patrz tabela str. 3 Ω ,00 Ω / ,0 Ω patrz tabela str. 3 Hz ,0 Hz / ,0 Hz patrz tabela str. 3 impulsowe ON/OFF wejście stykowe ON/OFF lub napięciowe (w zakresie VDC) RTD Pt10/100/200/500/1000, Cu10/50/100, Ni100/120 patrz tabela str. 4 TC K, J, E, N, T, R, S, B, C, D, G, L, U patrz tabela str. 5 Dokładność pomiar / symulacja patrz tabele na stronie 3, 4, 5 Impedancja pomiar <10 Ω dla ma; >1 MΩ dla mv / V; >10 MΩ dla Hz / impulsów symulacja dla mv: max. obc. 1mA; współczynnik obciążalności 50µV/mA dla 12V: max. obc. 5mA; współczynnik obciążalności <1mV/mA dla ma: 20mA / 1kΩ dla wewn. zasilacza; zasilacz zewnętrzny max. 36VDC Zakresy temperatur pracy / otoczenia ºC przechowywania ºC kompensacja CJC kompensacja automatyczna w zakresie ºC, dokładność 0,1ºC Wilgotność <90% RH, bez kondensacji Wyświetlacz Wyświetlacz kolorowy, TFT, wielkość 3,5 ; ustawialna rozdz. wskazania 4-, 5- lub 6-cyfr tryb wskazania wartość mierzona, wartość zadana, ikony menu systemowego, data i godzina Obsługa przyciski numeryczne i funkcyjne Język komunikatów / obsługi angielski (opcja: niemiecki, hiszpański, włoski, francuski, rosyjski, japoński) Interfejs Interfejs do PC RS232, gniazdo z boku obudowy opcja program do ściągania danych z pamięci i/lub do wizualizacji on-line i rejestracji Parametry elektryczne Zasilanie bateria Li-ion 9V (ładowana/wymienna) lub zewn. zasilacz/ładowarka 230VAC czas pracy / ładowania ok. 15godz. pracy ciągłej; czas ładowania ok. 4 godz. Zasilacz przetworników 24VDC ±0,5V, max. 50mA; ochrona przy 120mA Izolacja obwodów / zabezpieczenie izolacja obwodów między sobą; zabezpieczenie nadprądowe i nadnapięciowe Przyłącza elektryczne gniazd sygnałowych + 1 x gniazdo zasilania + 1 x DB9 dla RS232 Funkcje oprogramowania Procedury automatyczne i dokumentacja wykonywanie testów, obliczanie błędów, wyświetlanie i/lub zapisanie wyników, wskazanie punktów poza tolerancją; przechowywanie wyników testów itp. Inne funkcje kalkulator temperatury (RTD, TC); biblioteka RTD klienta; alarm użytkown. itp. Konwerter jednostek dla ciśnienia, temperatury, przepływu masowego i objętościowego Zrzuty ekranu / widoku zapis i zarządzanie do 100 zrzutów (snapshot) Parametry mechaniczne Wymiary / waga 100 x 192 x 52mm, waga 0,7kg Materiały konstrukcyjne Obudowa aluminium / tworzywo / guma; obudowa wzmocniona - test upadku z wys. 1m Stopień ochrony obudowy IP65, specjalny projekt dla trudnych warunków przemysłowych Aprobaty / Atesty Standard CE, deklaracja zgodności, świadectwo kalibracji / wzorcowania NIST

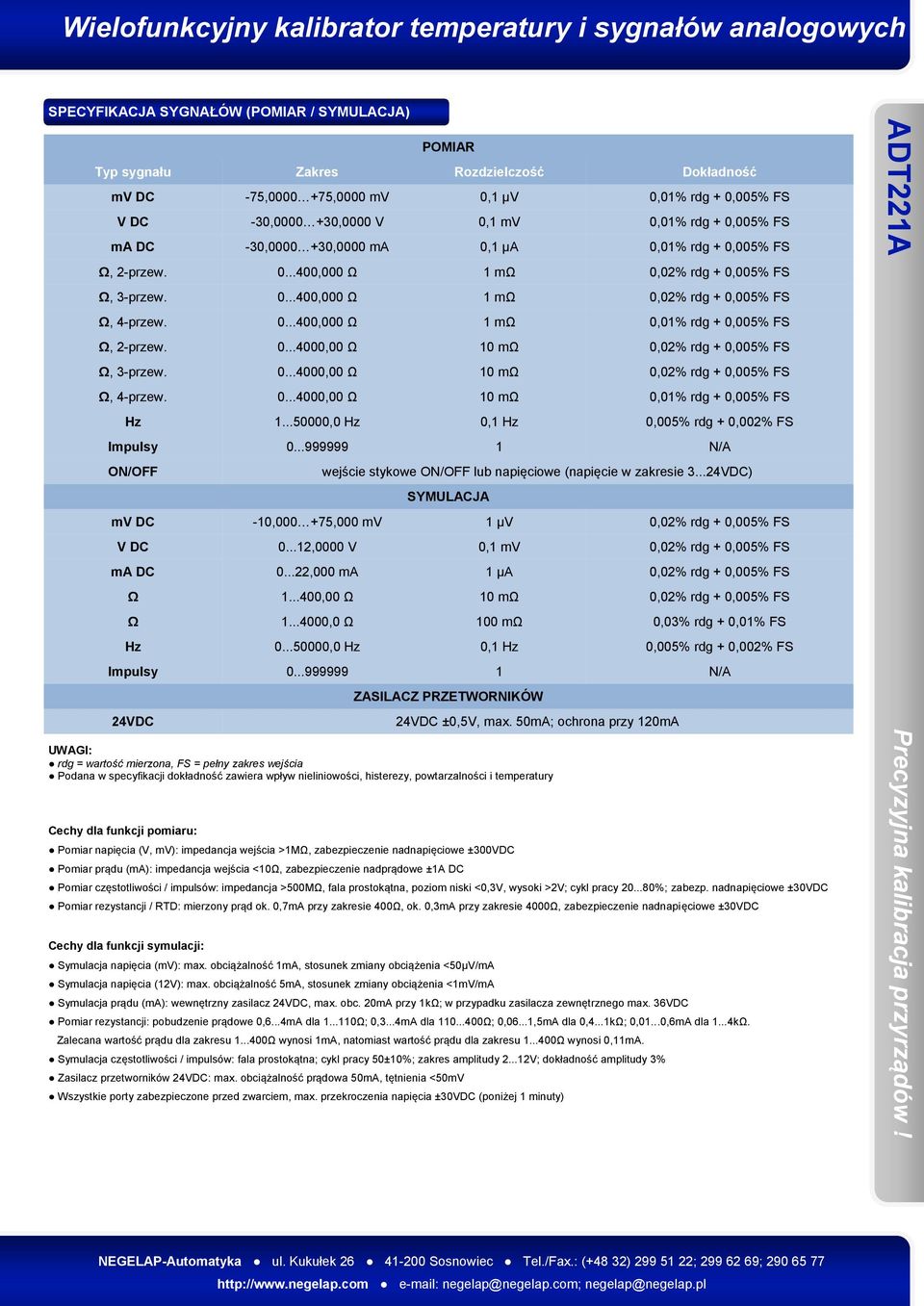

3 SPECYFIKACJA SYGNAŁÓW (POMIAR / SYMULACJA) POMIAR Typ sygnału Zakres Rozdzielczość Dokładność mv DC -75, ,0000 mv 0,1 µv 0,01% rdg + 0,005% FS V DC -30, ,0000 V 0,1 mv 0,01% rdg + 0,005% FS ma DC -30, ,0000 ma 0,1 µa 0,01% rdg + 0,005% FS Ω, 2-przew ,000 Ω 1 mω 0,02% rdg + 0,005% FS Ω, 3-przew ,000 Ω 1 mω 0,02% rdg + 0,005% FS Ω, 4-przew ,000 Ω 1 mω 0,01% rdg + 0,005% FS Ω, 2-przew ,00 Ω 10 mω 0,02% rdg + 0,005% FS Ω, 3-przew ,00 Ω 10 mω 0,02% rdg + 0,005% FS Ω, 4-przew ,00 Ω 10 mω 0,01% rdg + 0,005% FS Hz ,0 Hz 0,1 Hz 0,005% rdg + 0,002% FS Impulsy N/A ON/OFF wejście stykowe ON/OFF lub napięciowe (napięcie w zakresie VDC) SYMULACJA mv DC -10, ,000 mv 1 µv 0,02% rdg + 0,005% FS V DC ,0000 V 0,1 mv 0,02% rdg + 0,005% FS ma DC ,000 ma 1 µa 0,02% rdg + 0,005% FS Ω ,00 Ω 10 mω 0,02% rdg + 0,005% FS Ω ,0 Ω 100 mω 0,03% rdg + 0,01% FS Hz ,0 Hz 0,1 Hz 0,005% rdg + 0,002% FS Impulsy N/A 24VDC ZASILACZ PRZETWORNIKÓW 24VDC ±0,5V, max. 50mA; ochrona przy 120mA UWAGI: rdg = wartość mierzona, FS = pełny zakres wejścia Podana w specyfikacji dokładność zawiera wpływ nieliniowości, histerezy, powtarzalności i temperatury Cechy dla funkcji pomiaru: Pomiar napięcia (V, mv): impedancja wejścia >1MΩ, zabezpieczenie nadnapięciowe ±300VDC Pomiar prądu (ma): impedancja wejścia <10Ω, zabezpieczenie nadprądowe ±1A DC Pomiar częstotliwości / impulsów: impedancja >500MΩ, fala prostokątna, poziom niski <0,3V, wysoki >2V; cykl pracy %; zabezp. nadnapięciowe ±30VDC Pomiar rezystancji / RTD: mierzony prąd ok. 0,7mA przy zakresie 400Ω, ok. 0,3mA przy zakresie 4000Ω, zabezpieczenie nadnapięciowe ±30VDC Cechy dla funkcji symulacji: Symulacja napięcia (mv): max. obciążalność 1mA, stosunek zmiany obciążenia <50µV/mA Symulacja napięcia (12V): max. obciążalność 5mA, stosunek zmiany obciążenia <1mV/mA Symulacja prądu (ma): wewnętrzny zasilacz 24VDC, max. obc. 20mA przy 1kΩ; w przypadku zasilacza zewnętrznego max. 36VDC Pomiar rezystancji: pobudzenie prądowe 0,6...4mA dla Ω; 0,3...4mA dla Ω; 0,06...1,5mA dla 0,4...1kΩ; 0,01...0,6mA dla 1...4kΩ. Zalecana wartość prądu dla zakresu Ω wynosi 1mA, natomiast wartość prądu dla zakresu Ω wynosi 0,11mA. Symulacja częstotliwości / impulsów: fala prostokątna; cykl pracy 50±10%; zakres amplitudy V; dokładność amplitudy 3% Zasilacz przetworników 24VDC: max. obciążalność prądowa 50mA, tętnienia <50mV Wszystkie porty zabezpieczone przed zwarciem, max. przekroczenia napięcia ±30VDC (poniżej 1 minuty)

4 SPECYFIKACJA CZUJNIK. RTD (POMIAR / SYMULACJA) POMIAR / SYMULACJA - CZUJNIKI REZYSTANCYJNE (RTD) Typ czujnika Standard Zakres temperatury ( o C) Pt10(385) IEC Pt100(385) IEC Pt100(3916) IEC Pt200(385) IEC Pt500(385) IEC Pt1000(385) IEC Pomiar 2/3-przew. Dokładność ( o C) Pomiar 4-przew. Symulacja ,65 0,60 0, ,82 0,72 0, ,96 0,82 0, ,15 0,1 0, ,26 0,16 0, ,34 0,20 0, ,15 0,1 0, ,26 0,16 0, ,33 0,20 0, ,37 0,32 0, ,51 0,41 0, ,61 0,48 1, ,2 0,16 0, ,32 0,22 0, ,4 0,27 0, ,1 0,05 0, ,2 0,10 0, ,27 0,14 0,54 Cu10(427) IEC ,61 0,56 0,61 Cu50(428) GOST ,17 0,13 0,17 Cu100(428) GOST ,12 0,09 0,12 Ni100(672) DIN ,07 0,05 0,07 Ni100(618) DIN ,08 0,06 0,08 UWAGI: Podana w specyfikacji dokładność zawiera wpływ nieliniowości, histerezy, powtarzalności i temperatury Cechy dla funkcji pomiaru: Pomiar rezystancji / RTD: mierzony prąd ok. 0,7mA przy zakresie 400Ω, ok. 0,3mA przy zakresie 4000Ω, zabezpieczenie nadnapięciowe ±30VDC Pomiar czujników RTD: dokładność wg pomiaru rezystancji, rezystancji wg 90 międzynarodowych skal temperatury Cechy dla funkcji symulacji: Pomiar rezystancji: pobudzenie prądowe 0,6...4mA dla Ω; 0,3...4mA dla Ω; 0,06...1,5mA dla 0,4...1kΩ; 0,01...0,6mA dla 1...4kΩ. Zalecana wartość prądu dla zakresu Ω wynosi 1mA, natomiast wartość prądu dla zakresu Ω wynosi 0,11mA. Wszystkie porty zabezpieczone przed zwarciem, max. przekroczenia napięcia ±30VDC (poniżej 1 minuty) Symulacja czujników TC / RTD: dokładność wg symulacji sygnału mv / symulacji rezystancji, rezystancji wg 90 międzynarodowych skal temperatury

5 SPECYFIKACJA CZUJNIK. TC (POMIAR / SYMULACJA) POMIAR / SYMULACJA - CZUJNIKI TERMOELEKTRYCZNE (TC) Typ czujnika Standard Zakres temperatury ( o C) K IEC J IEC E IEC N IEC T IEC R IEC S IEC B IEC C ASTM E D ASTM E G ASTM E L DIN U DIN UWAGI: Podana w specyfikacji dokładność zawiera wpływ nieliniowości, histerezy, powtarzalności i temperatury Cechy dla funkcji pomiaru: Pomiar czujników TC: dokładność wg pomiaru sygnału mv, wg skali międzynarodowej Zakres dla automatycznej kompensacji CJC: o C, dokładność 0,1 o C; możliwa kalibracja CJC Cechy dla funkcji symulacji: Wszystkie porty zabezpieczone przed zwarciem, max. przekroczenia napięcia ±30VDC (poniżej 1 minuty) Symulacja czujników TC / RTD: dokładność wg symulacji sygnału mv, wg skali międzynarodowej Pomiar Dokładność ( o C) Symulacja ,0 1, ,4 0, ,3 0, ,4 0, ,3 0, ,3 0, ,6 0, ,3 0, ,2 0, ,2 0, ,2 0, ,5 1, ,5 0, ,4 0, ,8 0, ,4 0, ,2 0, ,4 1, ,6 0, ,6 0, ,0 1, ,6 0, ,7 0, ,8 3, ,9 0, ,6 0, ,5 0, ,7 0, ,0 1, ,5 0, ,4 0, ,6 0, ,9 1, ,4 2, ,5 0, ,4 0, ,7 1, ,2 0, ,2 0, ,2 0, ,4 0, ,2 0,3

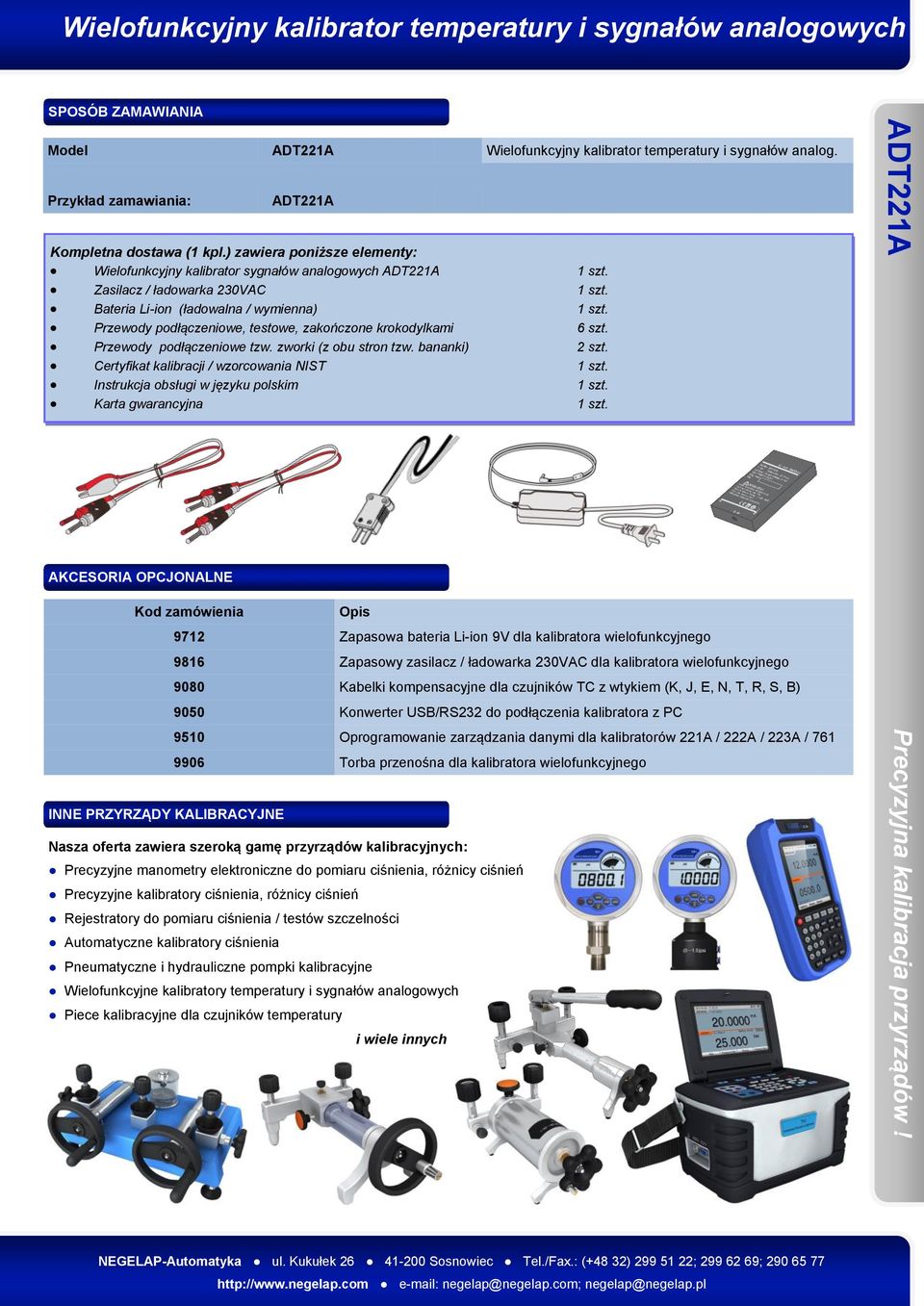

6 SPOSÓB ZAMAWIANIA Model ADT221A Wielofunkcyjny kalibrator temperatury i sygnałów analog. Przykład zamawiania: ADT221A Kompletna dostawa (1 kpl.) zawiera poniższe elementy: Wielofunkcyjny kalibrator sygnałów analogowych ADT221A 1 szt. Zasilacz / ładowarka 230VAC 1 szt. Bateria Li-ion (ładowalna / wymienna) 1 szt. Przewody podłączeniowe, testowe, zakończone krokodylkami 6 szt. Przewody podłączeniowe tzw. zworki (z obu stron tzw. bananki) 2 szt. Certyfikat kalibracji / wzorcowania NIST 1 szt. Instrukcja obsługi w języku polskim 1 szt. Karta gwarancyjna 1 szt. AKCESORIA OPCJONALNE Kod zamówienia INNE PRZYRZĄDY KALIBRACYJNE Opis 9712 Zapasowa bateria Li-ion 9V dla kalibratora wielofunkcyjnego 9816 Zapasowy zasilacz / ładowarka 230VAC dla kalibratora wielofunkcyjnego 9080 Kabelki kompensacyjne dla czujników TC z wtykiem (K, J, E, N, T, R, S, B) 9050 Konwerter USB/RS232 do podłączenia kalibratora z PC 9510 Oprogramowanie zarządzania danymi dla kalibratorów 221A / 222A / 223A / Torba przenośna dla kalibratora wielofunkcyjnego Nasza oferta zawiera szeroką gamę przyrządów kalibracyjnych: Precyzyjne manometry elektroniczne do pomiaru ciśnienia, różnicy ciśnień Precyzyjne kalibratory ciśnienia, różnicy ciśnień Rejestratory do pomiaru ciśnienia / testów szczelności Automatyczne kalibratory ciśnienia Pneumatyczne i hydrauliczne pompki kalibracyjne Wielofunkcyjne kalibratory temperatury i sygnałów analogowych Piece kalibracyjne dla czujników temperatury i wiele innych
