1 Zeszyt techniczny Wydanie 02/05 Knauf Zabudowa poddasza 1 Zabudowa poddasza - na konstrukcji drewnianej 2 Zabudowa poddasza - na konstrukcji metalowej CD 60/27 3 Zabudowa poddasza - na profilu spr ystym Osiàgni cie konstrukcyjnych, statycznych i fizycznych w aêciwoêci systemów Knauf jest mo liwe, gdy zapewnimy wy àczne stosowanie sk adników systemowych Knauf lub zalecanych przez Knauf.

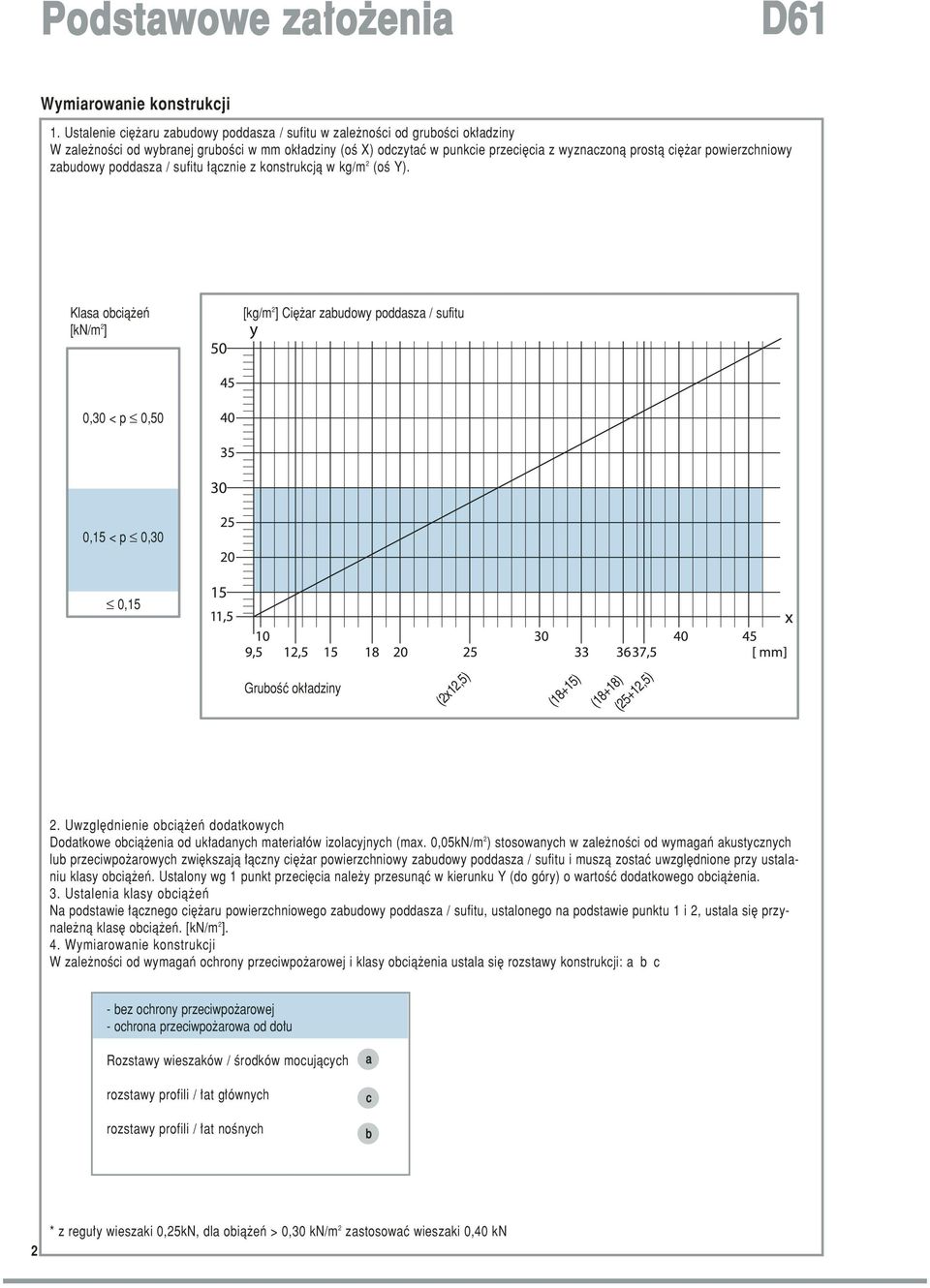

2 Podstawowe za o enia Wymiarowanie konstrukcji Wymiarowanie konstrukcji 1. Ustalenie ci aru zabudowy poddasza / sufitu w zale noêci od gruboêci ok adziny W zale noêci od wybranej gruboêci w mm ok adziny (oê X) odczytaç w punkcie przeci cia z wyznaczonà prostà ci ar powierzchniowy zabudowy poddasza / sufitu àcznie z konstrukcjà w kg/m 2 (oê Y). Klasa obcià eƒ [kn/m 2 ] [kg/m 2 ] Ci ar zabudowy poddasza / sufitu 0,30 < p 0,50 0,15 < p 0,30 0,15 GruboÊç ok adziny (2x12,5) (18+15) (18+18) (25+12,5) 2. Uwzgl dnienie obcià eƒ dodatkowych Dodatkowe obcià enia od uk adanych materia ów izolacyjnych (max. 0,05kN/m 2 ) stosowanych w zale noêci od wymagaƒ akustycznych lub przeciwpo arowych zwi kszajà àczny ci ar powierzchniowy zabudowy poddasza / sufitu i muszà zostaç uwzgl dnione przy ustalaniu klasy obcià eƒ. Ustalony wg 1 punkt przeci cia nale y przesunàç w kierunku Y (do góry) o wartoêç dodatkowego obcià enia. 3. Ustalenia klasy obcià eƒ Na podstawie àcznego ci aru powierzchniowego zabudowy poddasza / sufitu, ustalonego na podstawie punktu 1 i 2, ustala si przynale nà klas obcià eƒ. [kn/m 2 ]. 4. Wymiarowanie konstrukcji W zale noêci od wymagaƒ ochrony przeciwpo arowej i klasy obcià enia ustala si rozstawy konstrukcji: a b c - bez ochrony przeciwpo arowej - ochrona przeciwpo arowa od do u Rozstawy wieszaków / Êrodków mocujàcych rozstawy profili / at g ównych rozstawy profili / at noênych a c b * z regu y wieszaki 0,25kN, dla obià eƒ > 0,30 kn/m 2 zastosowaç wieszaki 0,40 kn 2

3

4 Dane techniczne WysokoÊç konstrukcji WysokoÊç konstrukcji zabudowy poddasza / sufitu wynika z sumy wysokoêci podwieszenia konstrukcji i gruboêci ok adziny System Podwieszenie Konstrukcja Ok adzina w mm Element Wieszak Wieszak Wieszak Wieszak ata / profil àczna monta owy bezpoêredni kotwowy noniuszowy do konstrukcji wysokoêç CLIP drewnianej 1 - do P yta panelowa lub p yta masywna p yta masywna do 100 do profil spr ysty Przyk ad obliczeniowy 2 z wieszakiem bezpoêrednim (100 mm), profil noêny (27 mm) i ok adzina (12,5 mm), wymagana wysokoêç konstrukcji zabudowy poddasza to ok. 140 mm. Rozstawy osiowe at noênych / profili noênych - zabudowa poddasza / sufit GruboÊç p yt Maksymalne rozstawy osiowe at noênych / profili noênych bez wymagaƒ ochrony przeciwpo arowej z wymaganiami ochrony przeciwpo arowej Rozstawy osiowe at noênych/ profili noênych zobacz strony 8-10 Rozstawy osiowe at noênych / profili noênych - Êcianka kolankowa GruboÊç p yt Maksymalne rozstawy osiowe at noênych / profili noênych bez wymagaƒ ochrony przeciwpo arowej z wymaganiami ochrony przeciwpo arowej Rozstawy osiowe at noênych/ profili noênych zobacz strony 8-10 Wskazówki w innych zeszytach technicznych: 4 D11 Systemy sufitowe Knauf

5 IzolacyjnoÊç akustyczna IzolacyjnoÊç akustyczna wzd u na Przyk ady wykonania Wspó czynnik izolacyjnoêci wzd u nej R L,W w db Przy wy o eniu ca ej powierzchni welnà mineralnà Ok adzina Schematy bez uwzgl dnienia technicznych wymagaƒ cieplnych i wilgotnoêciowych mm R L,W w db Pokrycie dachu 1x12,5 53 bez fugi ciàg e poszycie stropu 2x12,5 54 z fugà 1x12,5 55 poszycie stropu zdylatowane na po àczeniu 2x12,5 57 Przegroda pustki nad sufitem podwieszanym z odeskowaniem od góry lub pokryciem p ytami drewnopochodnymi conajmniej jednowarstwowa ok adzina 12,5 65 bez pokrycia od góry przy ochronie p.po pole mi dzy sàsiadujàcymi krokwiami wype niç p ytà ogniochronnà Knauf 5

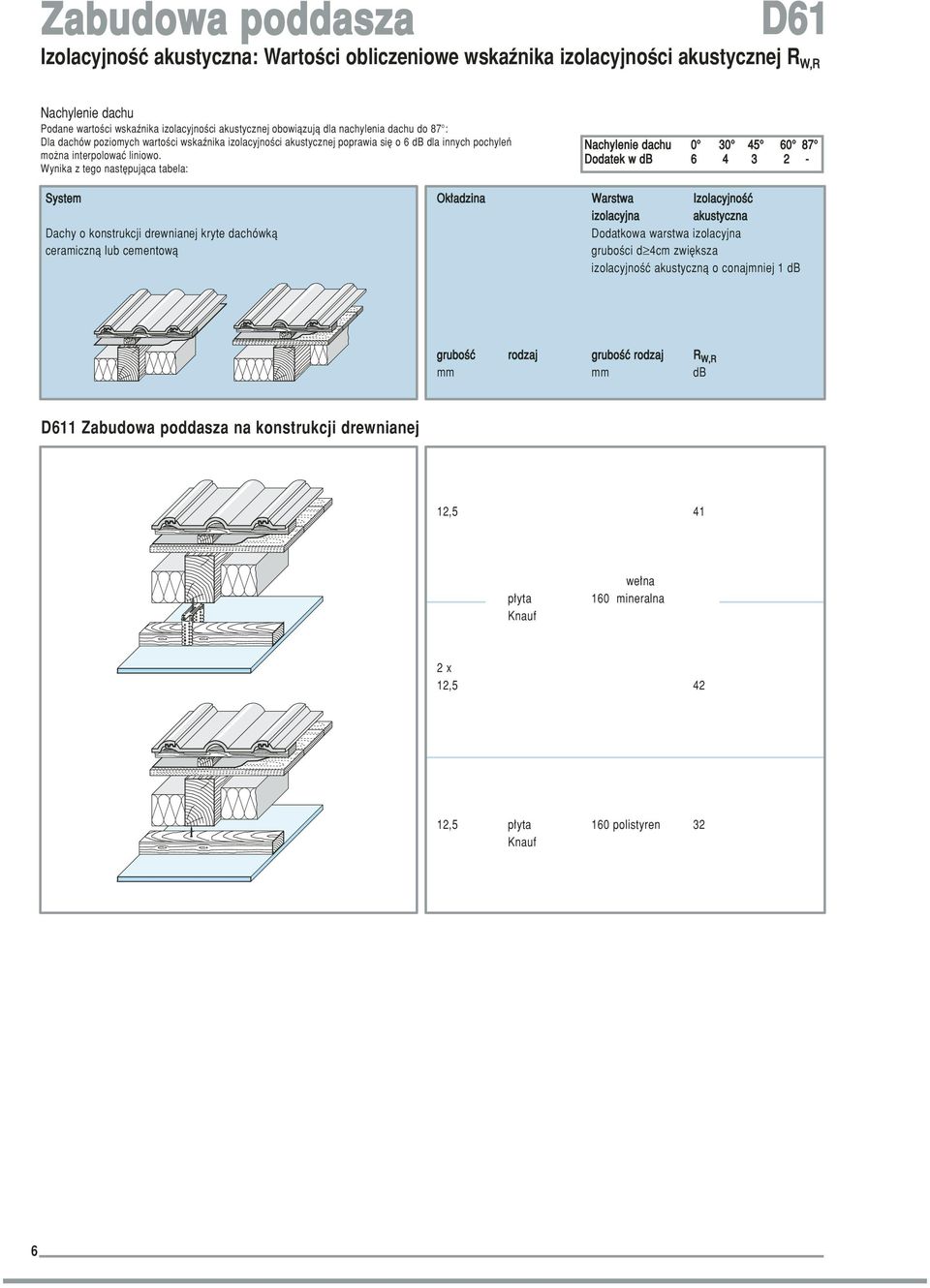

6 IzolacyjnoÊç akustyczna: WartoÊci obliczeniowe wskaênika izolacyjnoêci akustycznej R W,R Nachylenie dachu Podane wartoêci wskaênika izolacyjnoêci akustycznej obowiàzujà dla nachylenia dachu do 87 : Dla dachów poziomych wartoêci wskaênika izolacyjnoêci akustycznej poprawia si o 6 db dla innych pochyleƒ mo na interpolowaç liniowo. Wynika z tego nast pujàca tabela: Nachylenie dachu Dodatek w db System Ok adzina Warstwa IzolacyjnoÊç izolacyjna akustyczna Dachy o konstrukcji drewnianej kryte dachówkà Dodatkowa warstwa izolacyjna ceramicznà lub cementowà gruboêci d 4cm zwi ksza izolacyjnoêç akustycznà o conajmniej 1 db gruboêç rodzaj gruboêç rodzaj R W,R mm mm db 1 Zabudowa poddasza na konstrukcji drewnianej 12,5 41 p yta Knauf we na 160 mineralna 2 x 12, ,5 p yta 160 polistyren 32 Knauf 6

7

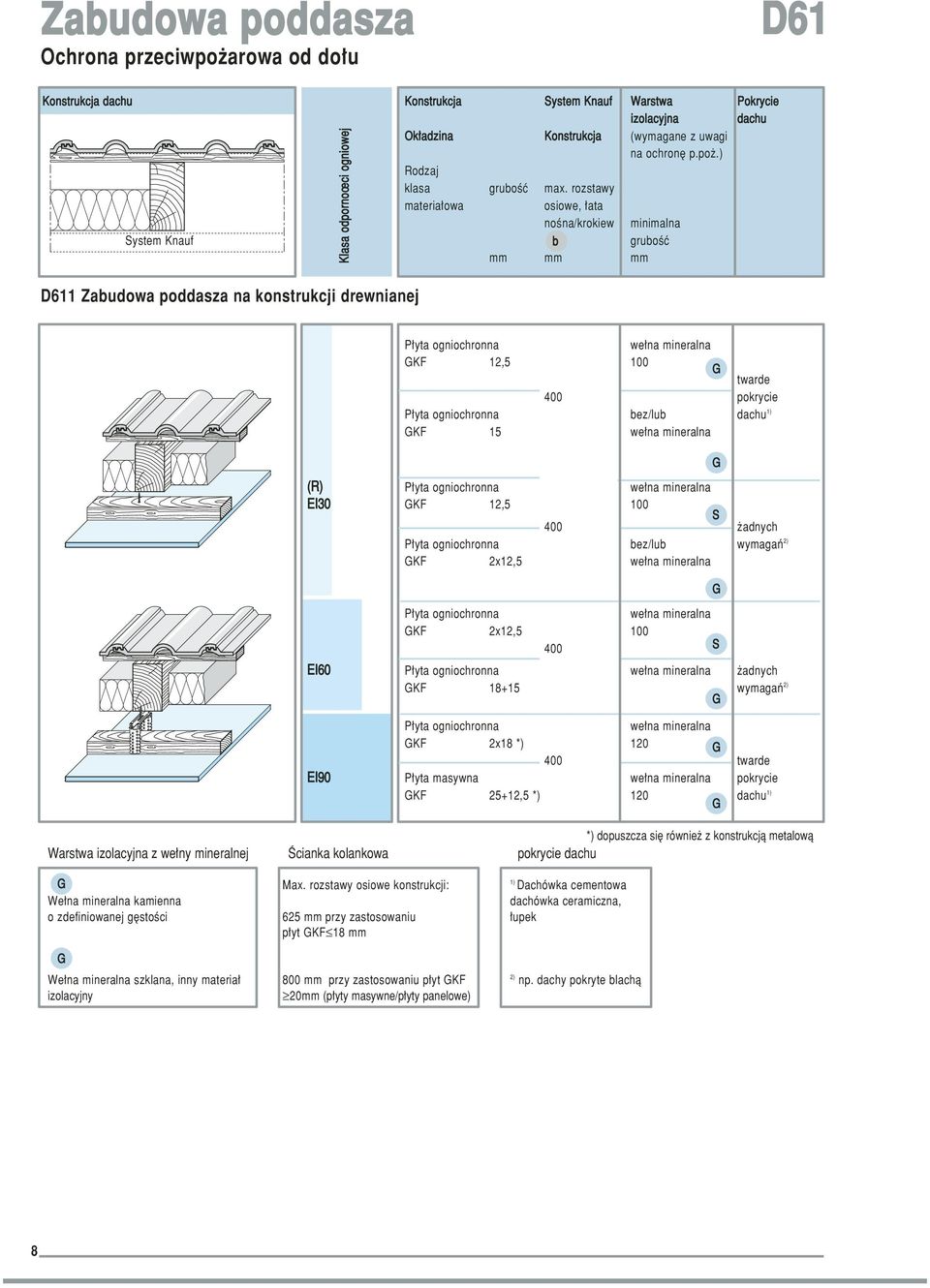

8 Ochrona przeciwpo arowa od do u Konstrukcja dachu Konstrukcja System Knauf Warstwa Pokrycie izolacyjna dachu Ok adzina Konstrukcja (wymagane z uwagi na ochron p.po.) Rodzaj klasa gruboêç max. rozstawy materia owa osiowe, ata noêna/krokiew minimalna System Knauf b gruboêç mm mm mm 1 Zabudowa poddasza na konstrukcji drewnianej Klasa odpornoœci ogniowej P yta ogniochronna we na mineralna GKF 12,5 100 G twarde 400 pokrycie P yta ogniochronna bez/lub dachu 1) GKF 15 we na mineralna (R) P yta ogniochronna we na mineralna EI30 GKF 12,5 100 S 400 adnych P yta ogniochronna bez/lub wymagaƒ 2) GKF 2x12,5 we na mineralna P yta ogniochronna we na mineralna GKF 2x12, S EI60 P yta ogniochronna we na mineralna adnych GKF wymagaƒ 2) G P yta ogniochronna we na mineralna GKF 2x18 *) 120 G 400 twarde EI90 P yta masywna we na mineralna pokrycie GKF 25+12,5 *) 120 dachu 1) G *) dopuszcza si równie z konstrukcjà metalowà Warstwa izolacyjna z we ny mineralnej Âcianka kolankowa pokrycie dachu G Max. rozstawy osiowe konstrukcji: 1) Dachówka cementowa We na mineralna kamienna dachówka ceramiczna, o zdefiniowanej g stoêci 625 mm przy zastosowaniu upek p yt GKF 18 mm G We na mineralna szklana, inny materia 800 mm przy zastosowaniu p yt GKF 2) np. dachy pokryte blachà izolacyjny 20mm (p yty masywne/p yty panelowe) G G 8

9 Ochrona przeciwpo arowa od do u Konstrukcja dachu Konstrukcja System Knauf Warstwa Pokrycie izolacyjna dachu Ok adzina Konstrukcja (wymagane z uwagi na ochron p.po.) Rodzaj klasa gruboêç max. rozstawy materia owa osiowe, ata noêna/krokiew minimalna System Knauf b gruboêç mm mm mm Klasa odpornoœci ogniowej 2 / 3 Zabudowa poddasza na konstrukcji metalowej CD 60x27 / profilu spr ystym P yta ogniochronna we na mineralna twarde GKF 12,5 G pokrycie dachu 1) P yta ogniochronna bez/lub G GKF 15 we na mineralna 400 (R) P yta ogniochronna we na mineralna EI30 GKF 12,5 100 S p yta panelowa 20 p yta masywna adnych GKF wymagaƒ 2) P yta ogniochronna bez/lub GKF 2x12,5 we na mineralna G P yta ogniochronna we na mineralna GKF 2x12,5 100 S adnych wymagaƒ 2) EI P yta ogniochronna bez/lub GKF *) we na mineralna G P yta masywna we na mineralna twarde GKF S pokrycie dachu 1) EI P yta masywna we na mineralna adnych GKF 25+12,5 *) 100 wymagaƒ 1) S *) tylko w systemie 2 (profil CD) 9

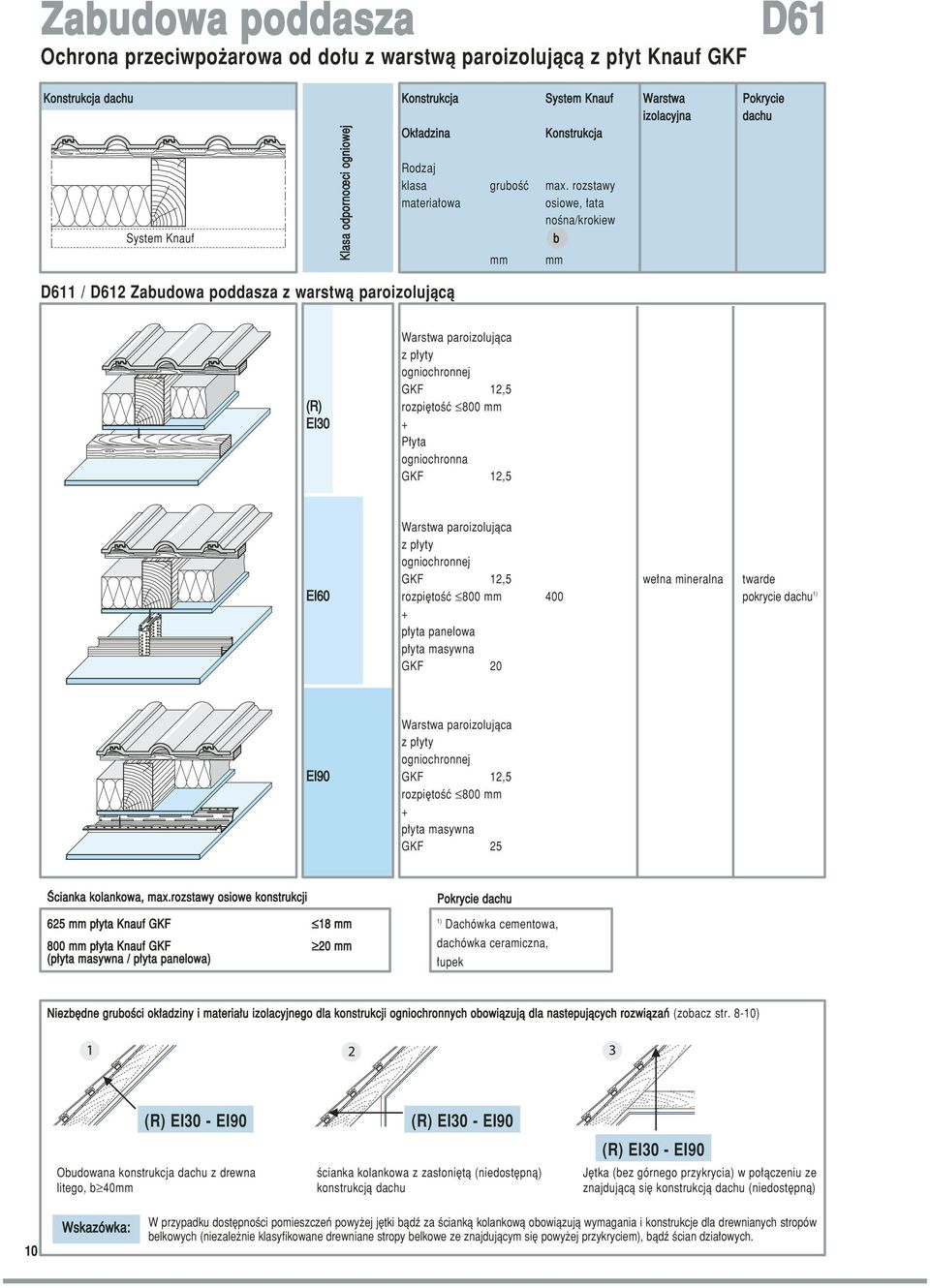

10 Ochrona przeciwpo arowa od do u z warstwà paroizolujàcà z p yt Knauf GKF Konstrukcja dachu Konstrukcja System Knauf Warstwa Pokrycie izolacyjna dachu Ok adzina Konstrukcja System Knauf 1 / 2 Zabudowa poddasza z warstwà paroizolujàcà Klasa odpornoœci ogniowej Rodzaj klasa gruboêç max. rozstawy materia owa osiowe, ata noêna/krokiew b mm mm Warstwa paroizolujàca z p yty ogniochronnej GKF 12,5 (R) rozpi toêç 800 mm EI30 + P yta ogniochronna GKF 12,5 Warstwa paroizolujàca z p yty ogniochronnej GKF 12,5 we na mineralna twarde EI60 rozpi toêç 800 mm 400 pokrycie dachu 1) + p yta panelowa p yta masywna GKF 20 Warstwa paroizolujàca z p yty ogniochronnej EI90 GKF 12,5 rozpi toêç 800 mm + p yta masywna GKF 25 Âcianka kolankowa, max.rozstawy osiowe konstrukcji 625 mm p yta Knauf GKF 18 mm 800 mm p yta Knauf GKF 20 mm (p yta masywna / p yta panelowa) Pokrycie dachu 1) Dachówka cementowa, dachówka ceramiczna, upek Niezb dne gruboêci ok adziny i materia u izolacyjnego dla konstrukcji ogniochronnych obowiàzujà dla nastepujàcych rozwiàzaƒ (zobacz str. 8-10) (R) EI30 - EI90 Obudowana konstrukcja dachu z drewna litego, b 40mm (R) EI30 - EI90 Êcianka kolankowa z zas oni tà (niedost pnà) konstrukcjà dachu (R) EI30 - EI90 J tka (bez górnego przykrycia) w po àczeniu ze znajdujàcà si konstrukcjà dachu (niedost pnà) 10 Wskazówka: W przypadku dost pnoêci pomieszczeƒ powy ej j tki bàdê za Êciankà kolankowà obowiàzujà wymagania i konstrukcje dla drewnianych stropów belkowych (niezale nie klasyfikowane drewniane stropy belkowe ze znajdujàcym si powy ej przykryciem), bàdê Êcian dzia owych.

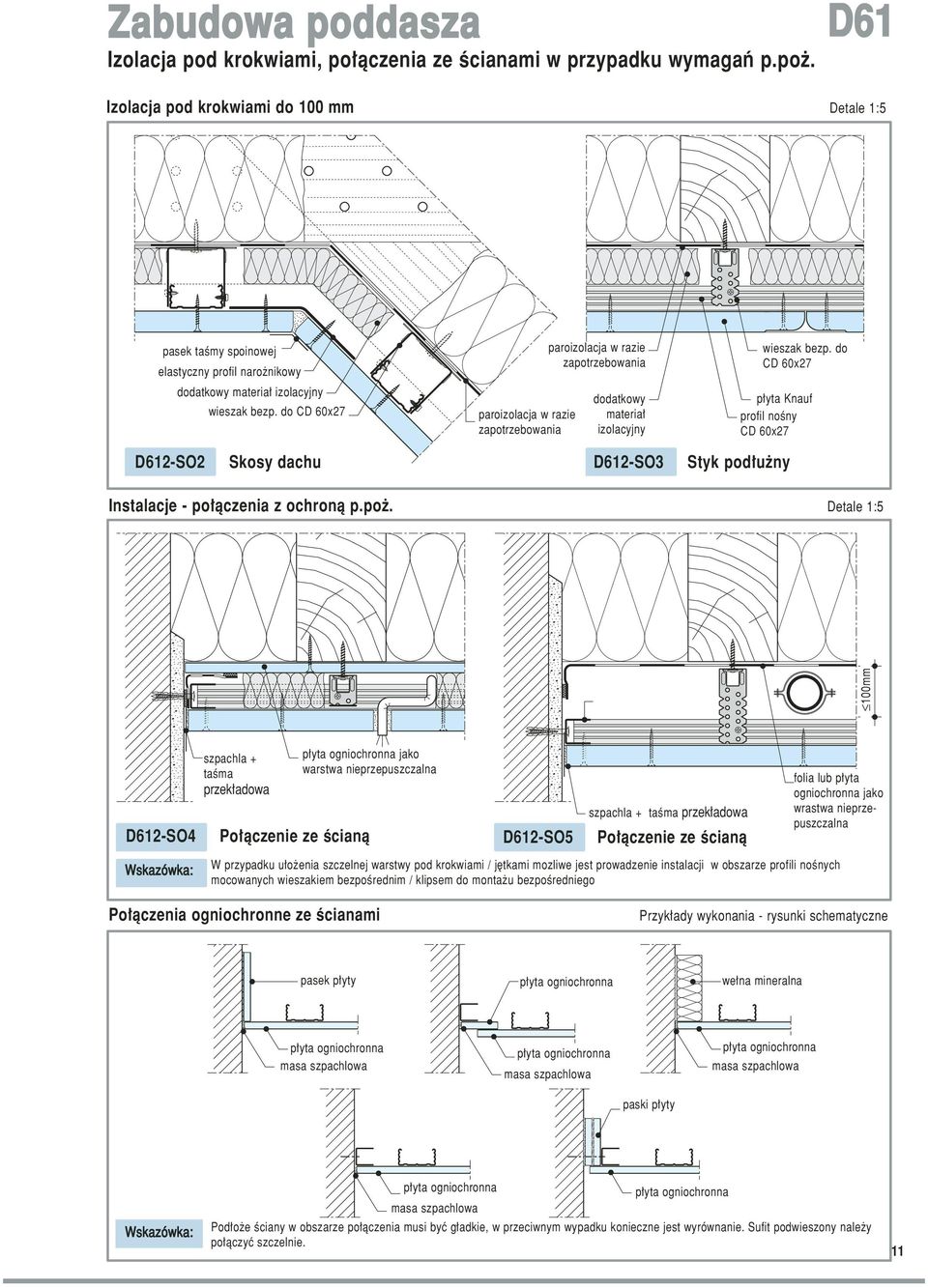

11 Izolacja pod krokwiami, po àczenia ze Êcianami w przypadku wymagaƒ p.po. Izolacja pod krokwiami do 100 mm Detale 1:5 pasek taêmy spoinowej elastyczny profil naro nikowy dodatkowy materia izolacyjny wieszak bezp. do CD 60x27 paroizolacja w razie zapotrzebowania paroizolacja w razie zapotrzebowania dodatkowy materia izolacyjny wieszak bezp. do CD 60x27 p yta Knauf profil noêny CD 60x27 2-SO2 Skosy dachu 2-SO3 Styk pod u ny Instalacje - po àczenia z ochronà p.po. Detale 1:5 100mm 2-SO4 szpachla + taêma przek adowa p yta ogniochronna jako warstwa nieprzepuszczalna Po àczenie ze Êcianà 2-SO5 szpachla + taêma przek adowa Po àczenie ze Êcianà folia lub p yta ogniochronna jako wrastwa nieprzepuszczalna Wskazówka: W przypadku u o enia szczelnej warstwy pod krokwiami / j tkami mozliwe jest prowadzenie instalacji w obszarze profili noênych mocowanych wieszakiem bezpoêrednim / klipsem do monta u bezpoêredniego Po àczenia ogniochronne ze Êcianami Przyk ady wykonania - rysunki schematyczne pasek p yty p yta ogniochronna we na mineralna p yta ogniochronna masa szpachlowa p yta ogniochronna masa szpachlowa paski p yty p yta ogniochronna masa szpachlowa Wskazówka: p yta ogniochronna masa szpachlowa p yta ogniochronna Pod o e Êciany w obszarze po àczenia musi byç g adkie, w przeciwnym wypadku konieczne jest wyrównanie. Sufit podwieszony nale y po àczyç szczelnie. 11

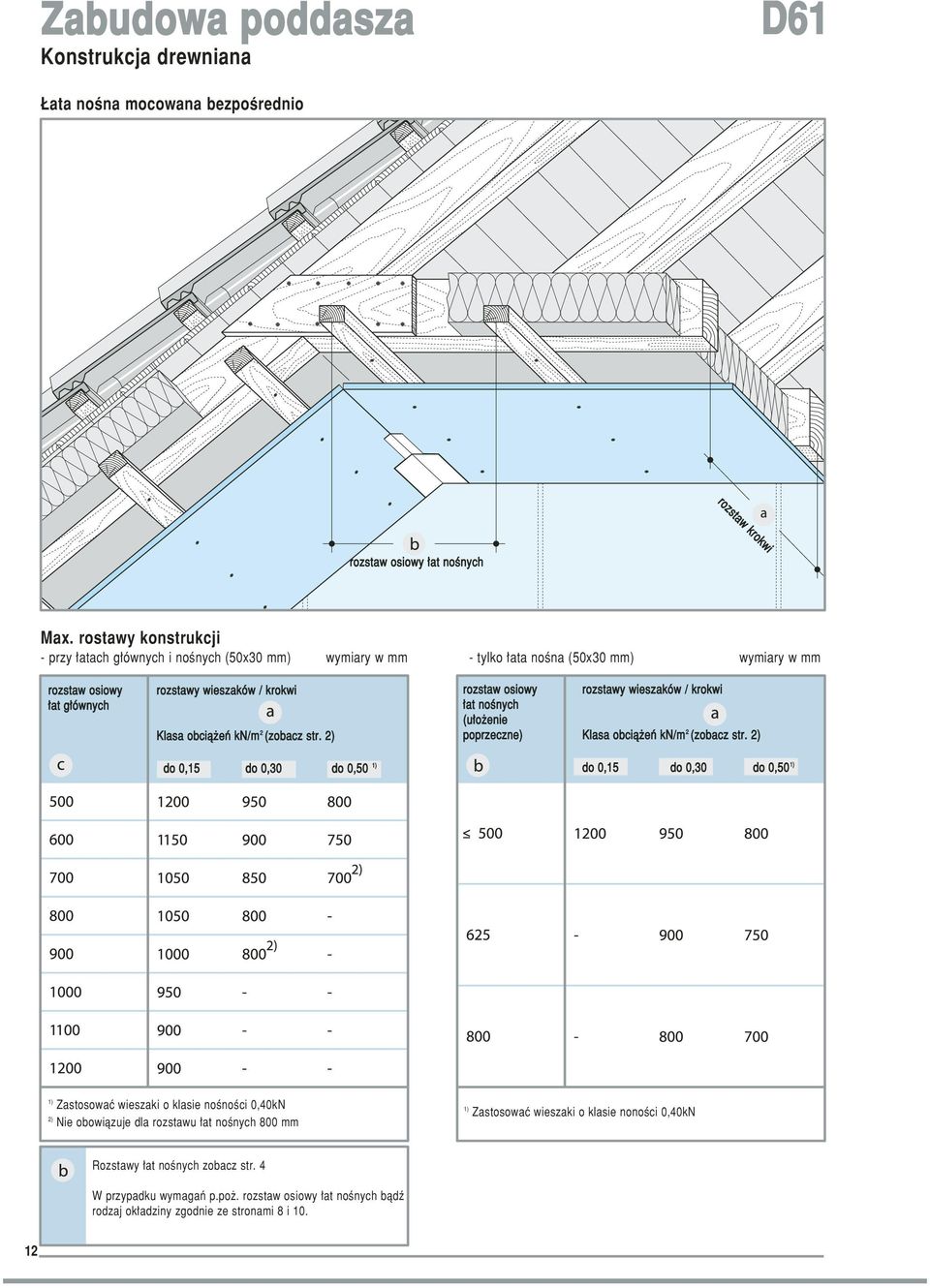

12 Konstrukcja drewniana ata noêna mocowana bezpoêrednio rozstaw krokwi rozstaw osiowy at noênych Max. rostawy konstrukcji - przy atach g ównych i noênych (50x30 mm) wymiary w mm - tylko ata noêna (50x30 mm) wymiary w mm rozstaw osiowy at g ównych rozstawy wieszaków / krokwi Klasa obcià eƒ kn/m 2 (zobacz str. 2) do 0,15 do 0,30 do 0,50 1) rozstaw osiowy rozstawy wieszaków / krokwi at noênych (u o enie poprzeczne) Klasa obcià eƒ kn/m 2 (zobacz str. 2) do 0,15 do 0,30 do 0,50 1) 1) Zastosowaç wieszaki o klasie noênoêci 0,40kN 2) Nie obowiàzuje dla rozstawu at noênych 800 mm 1) Zastosowaç wieszaki o klasie nonoêci 0,40kN Rozstawy at noênych zobacz str. 4 W przypadku wymagaƒ p.po. rozstaw osiowy at noênych bàdê rodzaj ok adziny zgodnie ze stronami 8 i

13 Konstrukcja drewniana Detale 1:5 ata noêna z wieszakiem bezpoêrednim 1-KS1 J tka / skos dachu- ata noêna ata noêna mocowana bezpoêrednio pasek taêmy spoinowej ata noêna Wkr t TN 4,3x70 wieszak bezpoêredni do drewna przymocowaç za pomocà FN 5,1x35 w Êrodku lub 2xTN 3,5x35 w skrzyde kach 1-KS2 Wkr t TN 3,5x25 J tka / skos dachu - ata noêna p yta Knauf Wkr t TN Kierunek monta u pasek taêmy spoinowej pasek taêmy spoinowej p yta panelowa 20 mm lub p yta masywna 25 mm Kierunek monta u 2 1 paroizolacja je eli wymagana Wkr t TN 3,5x25 wieszak bezpoêredni do drewna przymocowaç za pomocà FN 5,1x35 w Êrodku lub 2xTN 3,5x35 w skrzyde kach paroizolacja je eli wymagana masa szpachlowa suchy podk ad np. F145 1-SD2 / FD2 Skos dachu / Êcianka kolankowa 1-SD1 / FD1 Skos dachu / Êcianka kolankowa - ata noêna 13

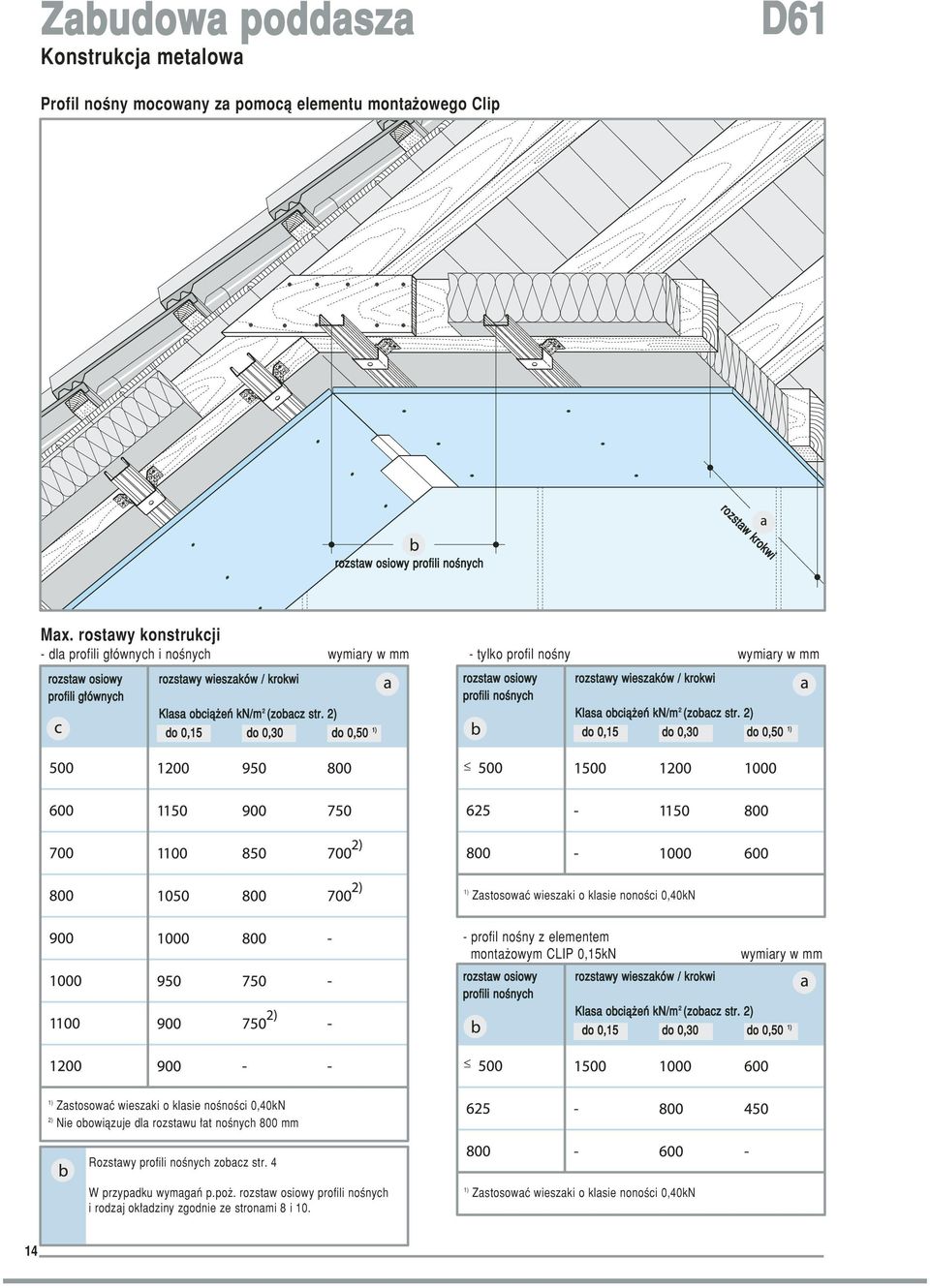

14 Konstrukcja metalowa Profil noêny mocowany za pomocà elementu monta owego Clip rozstaw krokwi rozstaw osiowy profili noênych Max. rostawy konstrukcji - dla profili g ównych i noênych wymiary w mm - tylko profil noêny wymiary w mm rozstaw osiowy profili g ównych rozstawy wieszaków / krokwi Klasa obcià eƒ kn/m 2 (zobacz str. 2) do 0,15 do 0,30 do 0,50 1) rozstaw osiowy profili noênych rozstawy wieszaków / krokwi Klasa obcià eƒ kn/m 2 (zobacz str. 2) do 0,15 do 0,30 do 0,50 1) 1) Zastosowaç wieszaki o klasie nonoêci 0,40kN - profil noêny z elementem monta owym CLIP 0,15kN rozstaw osiowy profili noênych rozstawy wieszaków / krokwi Klasa obcià eƒ kn/m 2 (zobacz str. 2) wymiary w mm do 0,15 do 0,30 do 0,50 1) 1) Zastosowaç wieszaki o klasie noênoêci 0,40kN 2) Nie obowiàzuje dla rozstawu at noênych 800 mm Rozstawy profili noênych zobacz str. 4 W przypadku wymagaƒ p.po. rozstaw osiowy profili noênych i rodzaj ok adziny zgodnie ze stronami 8 i 10. 1) Zastosowaç wieszaki o klasie nonoêci 0,40kN 14

15 Konstrukcja metalowa Detale 1:5 2-KS1 2-KS2 J tka / skos dachu-profil noêny wieszak bezpoêredni Profil noêny CD 60x27 mocowany wieszakiem bezpoêrednim lub elementem monta owym Clip J tka / skos dachu Profil noêny CD 60x27 mocowany wieszakiem bezpoêrednim profil noêny CD 60x27 profil g ówny do CD60x27 wkr t TN 3,5x35 pasek taêmy spoinowej element monta owy Clip profil noêny CD 60x27 pasek taêmy spoinowej paroizolacja je eli wymagana profil CD 60x27 wkr t TN 3,5x35 wkr t TN blachowkr t LN 3,5x9 mm paroizolacja je eli wymagana Kierunek monta u profil noêny CD 60x27 p yta Knauf blachowkr t LN 3,5x9 mm pasek taêmy spoinowej pasek taêmy spoinowej wieszak bezpoêredni do CD 60x27 zamocowaç za pomocà FN 5,1x35 w Êrodku lub 2xKnauf TN 3,5x35 w skrzyde kach Kierunek monta u 2 1 paroizolacja je eli wymagana profil naro nikowy elastyczny profil naro nikowy elastyczny skr cony z profilem UD za pomocà blachowkr tów LB 3,5x9,5mm 100 lub 200 mm wieszak bezpoêredni do CD 60x27 p yta panelowa 20mm lub p yta masywna 25mm profil CD 60x27 profil UD 28x27 taêma akustyczna suchy podk ad np. F145 profil CD 60x27 profil UD 28x27 2-SD3 / FD2 Skos dachu / Êcianka kolankowa 2-SD5 / FD1 Skos dachu / Êcianka kolankowa 15

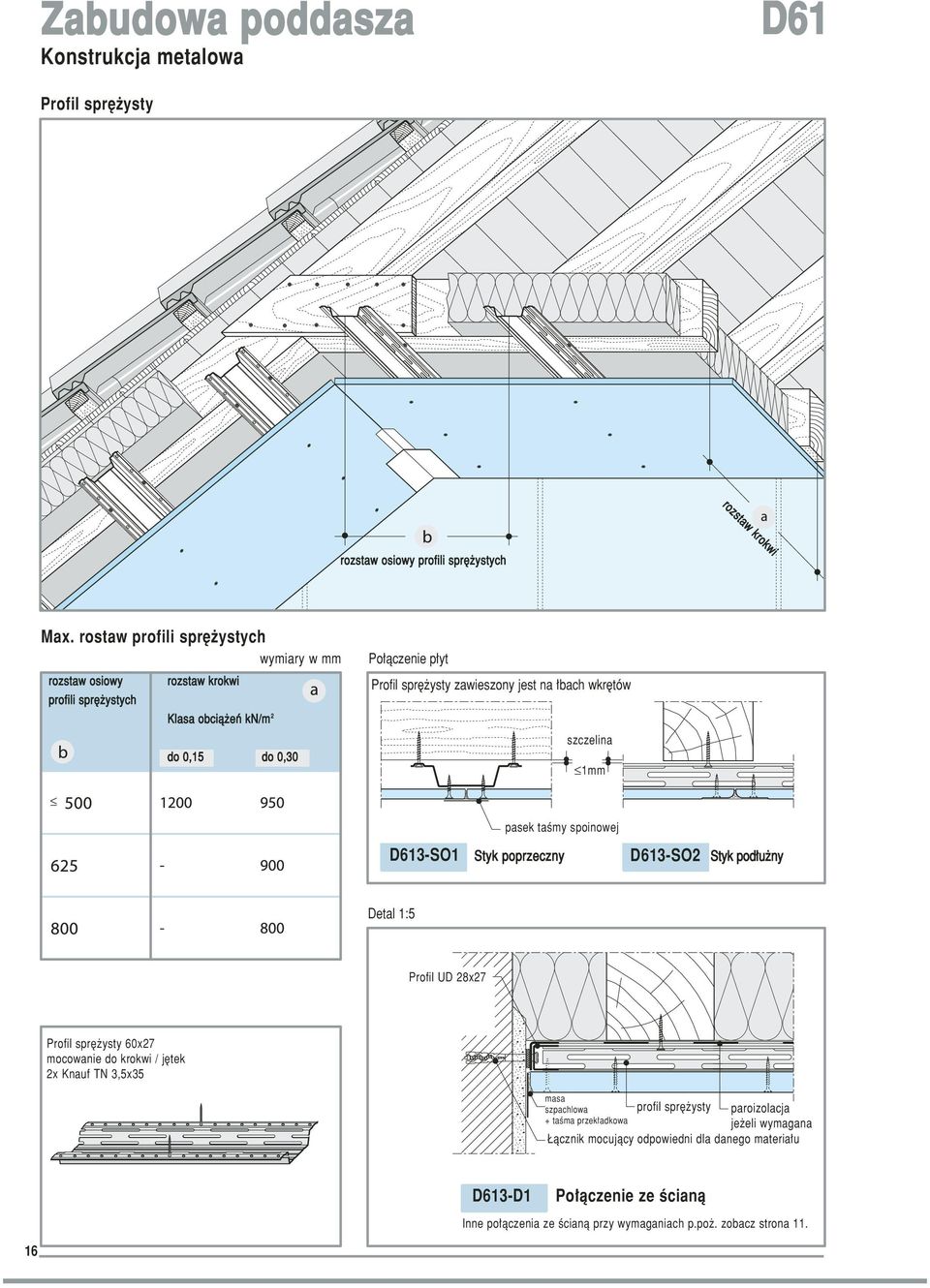

16 Konstrukcja metalowa Profil spr ysty rozstaw krokwi rozstaw osiowy profili spr ystych Max. rostaw profili spr ystych wymiary w mm rozstaw osiowy profili spr ystych rozstaw krokwi Klasa obcià eƒ kn/m 2 do 0,15 do 0,30 Po àczenie p yt Profil spr ysty zawieszony jest na bach wkr tów szczelina 1mm pasek taêmy spoinowej 3-SO1 Styk poprzeczny 3-SO2 Styk pod u ny Detal 1:5 Profil UD 28x27 Profil spr ysty 60x27 mocowanie do krokwi / j tek 2x Knauf TN 3,5x35 masa szpachlowa + taêma przek adkowa profil spr ysty paroizolacja je eli wymagana àcznik mocujàcy odpowiedni dla danego materia u 3-D1 Po àczenie ze Êcianà Inne po àczenia ze Êcianà przy wymaganiach p.po. zobacz strona

17 Profil spr ysty Detale 1:5 3-KS2 J tka / skos dachu paroizolacja je eli wymagana pasek taêmy spoinowej p yta panelowa 20mm lub p yta masywna profil spr ysty pasek taêmy spoinowej profil spr ysty 3-KS1 J tka / skos dachu TN 3,5 x35 wymagana minimalna szerokoêç krokwi 120 mm ok. 100 mm p yta Knauf paroizolacja je eli wymagana wkr t TN paroizolacja je eli wymagana pasek taêmy spoinowej profil spr ysty p yta Knauf wkr t TN àcznik mocujàcy odpowiedni dla danego pod o a wkr t TN profil spr ysty murowana Êciana kolankowa p yta Knauf 3-SD2 Skos dachu / Êcianka kolankowa àcznik mocujàcy odpowiedni dla danego materia u sucha podk ad np. F145 3-SD1 / -FD1 Skos dachu / Êcianka kolankowa 17

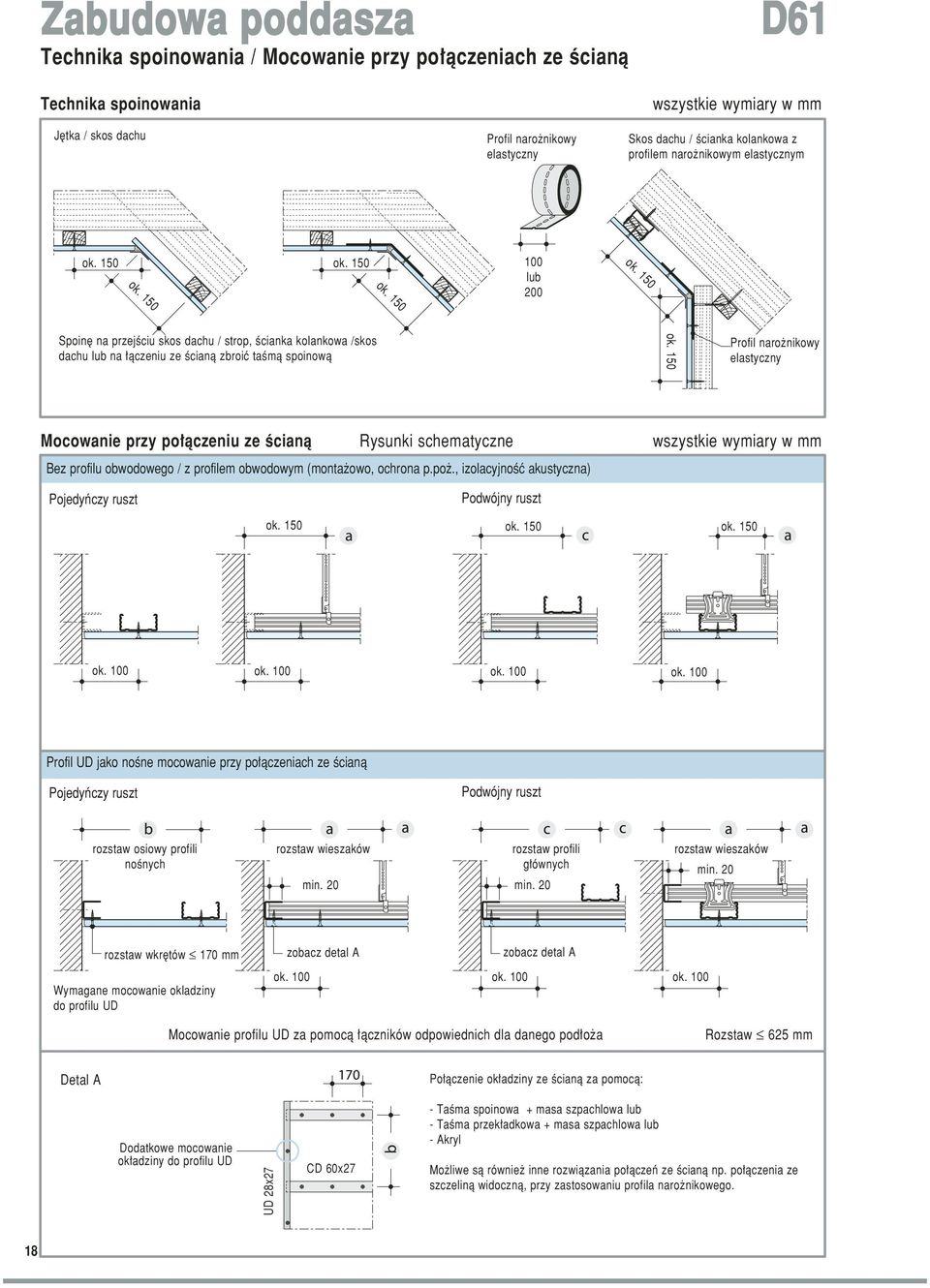

18 Technika spoinowania / Mocowanie przy po àczeniach ze Êcianà Technika spoinowania wszystkie wymiary w mm J tka / skos dachu Profil naro nikowy elastyczny Skos dachu / Êcianka kolankowa z profilem naro nikowym elastycznym ok. 150 ok lub 200 ok. 150 ok. 150 ok. 150 Spoin na przejêciu skos dachu / strop, Êcianka kolankowa /skos dachu lub na àczeniu ze Êcianà zbroiç taêmà spoinowà ok. 150 Profil naro nikowy elastyczny Mocowanie przy po àczeniu ze Êcianà Rysunki schematyczne wszystkie wymiary w mm Bez profilu obwodowego / z profilem obwodowym (monta owo, ochrona p.po., izolacyjnoêç akustyczna) Pojedyƒczy ruszt Podwójny ruszt ok. 150 ok. 150 ok. 150 ok. 100 ok. 100 ok. 100 ok. 100 Profil UD jako noêne mocowanie przy po àczeniach ze Êcianà Pojedyƒczy ruszt Podwójny ruszt rozstaw osiowy profili noênych rozstaw wieszaków rozstaw profili g ównych min. 20 min. 20 rozstaw wieszaków min. 20 rozstaw wkr tów 170 mm Wymagane mocowanie okladziny do profilu UD zobacz detal A ok. 100 zobacz detal A ok. 100 ok. 100 Mocowanie profilu UD za pomocà àczników odpowiednich dla danego pod o a Rozstaw 625 mm Detal A Po àczenie ok adziny ze Êcianà za pomocà: Dodatkowe mocowanie ok adziny do profilu UD UD 28x27 CD 60x27 - TaÊma spoinowa + masa szpachlowa lub - TaÊma przek adkowa + masa szpachlowa lub - Akryl Mo liwe sà równie inne rozwiàzania po àczeƒ ze Êcianà np. po àczenia ze szczelinà widocznà, przy zastosowaniu profila naro nikowego. 18

19 Zu ycie materia ów Zu ycie materia ów na m 2 poddasza bez uwzgl dnienia Podane iloêci opierajà si na wyliczeniach dla strat i dodatku na Êcinki o wym. 10mx10m = 100m 2 Nazwa artyku u Jednostka IloÊç jako wartoêç Êrednia Materia obcy = wydrukowany kursywà Po àczenie ze Êcianà Paski p yty m 2 + masa szpachlowa kg Profil UD 28x27; d. 3m m wg zapotrzeb. Odpowiedni dla pod o a Êrodek mocujàcy np. ko ek metalowy-sufitowy Konstrukcja Wkr t FN 5,1x35mm Element monta owy CLIP Wieszak bezpoêredni do CD 2 x blachowkr t = LN 3,5x9mm Wieszak kotwowy bezpoêredni lub górna cz Êç wieszaka noniuszowego zatyczka do noniusza dolna cz Êç wieszaka noniuszowego 2 x blachowkr t = LN 3,5x9mm Profil CD 60x27; d. 4m m àcznik wzd u ny do CD àcznik krzy owy do CD Kàtownik kotwowy do CD Wkr ty TN 3,5x35mm Profil spr ysty 60x27; d. 4m m àcznik profila spr ystego Wkr t TN 4,5x70mm ata noêna 50x30mm m We na mineralna P yta Knauf ( zobacz poni ej) wed ug zapotrzebowania Mocowanie p yt Knauf Wkr ty TN 3,5 x 25 TN 3,5 x 35 TN 3,5 x 55 Szpachlowanie TaÊma przek adkowa Przy szpachlowaniu r cznym Knauf Uniflott: 25 kg/ 5 kg worek Przy szpachlowaniu maszynowym Knauf Jointfiller Super: 20 kg worek TaÊma wzmacniajàca Profil naro nikowy elastyczny TaÊma akustyczna m kg kg m m m wed ug zapotrzebowania wed ug zapotrzebowania Z powodu ró nych mo liwoêci wykonania, przyj to za podstaw, do powy szych wyliczeƒ: Rozstaw osiowy profili / at noênych: 500mm *) klasa obcià eƒ kn/m 2 2: Tylko profil noêny p yta Knauf 12,5 mm (GKB/GKB/GKF/GKFI) 2: Profil g ówny i profil noêny p yta Knauf 25 mm + 12,5 mm (GKF/GKFI) do 0,15*) rozstaw elementów monta owych CLIP: 1500 mm do 0,50*) rozstaw wieszaków 0,4 kn: 700mm rozstaw profili g ównych: 800 mm 1: Tylko ata noêna p yta Knauf 12,5 mm (GKB/GKBI/GKF/GKFI) 2: Tylko profil noêny p yta Knauf mm (GKB/GKBI/GKF/GKFI) 3: Profil spr ysty p yta masywne 25 mm (GKF/GKFI) do 0,15*) rozstaw wieszaków: 1200 mm do 0,30*) rozstaw wieszaków: 1200 mm do 0,30*) mocowanie profila spr ystego: 950mm 19

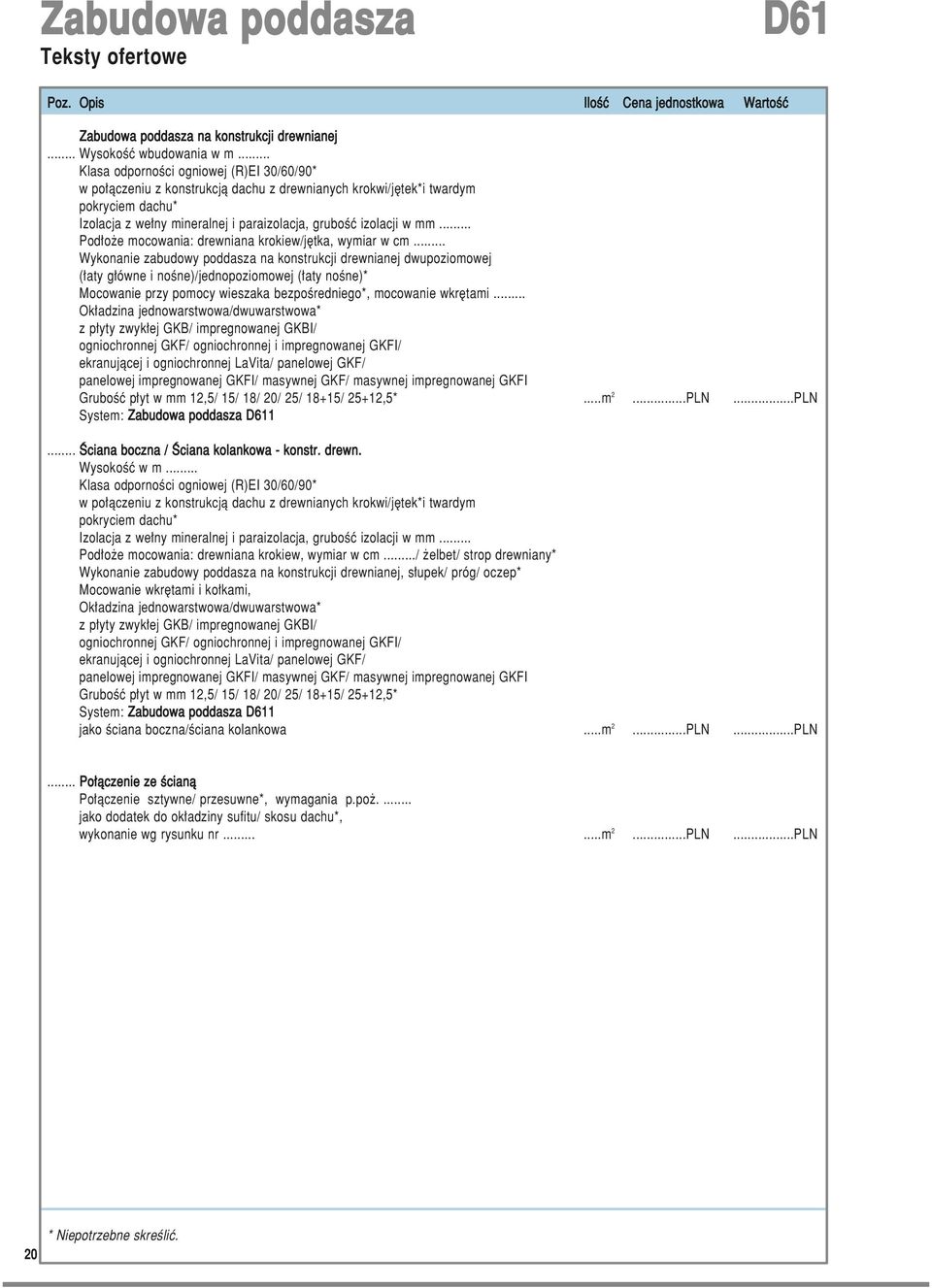

20 Teksty ofertowe Poz. Opis IloÊç Cena jednostkowa WartoÊç Zabudowa poddasza na konstrukcji drewnianej... WysokoÊç wbudowania w m... Klasa odpornoêci ogniowej (R)EI 30/60/90* w po àczeniu z konstrukcjà dachu z drewnianych krokwi/j tek*i twardym pokryciem dachu* Izolacja z we ny mineralnej i paraizolacja, gruboêç izolacji w mm... Pod o e mocowania: drewniana krokiew/j tka, wymiar w cm... Wykonanie zabudowy poddasza na konstrukcji drewnianej dwupoziomowej ( aty g ówne i noêne)/jednopoziomowej ( aty noêne)* Mocowanie przy pomocy wieszaka bezpoêredniego*, mocowanie wkr tami... Ok adzina jednowarstwowa/dwuwarstwowa* z p yty zwyk ej GKB/ impregnowanej GKBI/ ogniochronnej GKF/ ogniochronnej i impregnowanej GKFI/ ekranujàcej i ogniochronnej LaVita/ panelowej GKF/ panelowej impregnowanej GKFI/ masywnej GKF/ masywnej impregnowanej GKFI GruboÊç p yt w mm 12,5/ 15/ 18/ 20/ 25/ 18+15/ 25+12,5*...m 2...PLN...PLN System: Zabudowa poddasza 1... Âciana boczna / Âciana kolankowa - konstr. drewn. WysokoÊç w m... Klasa odpornoêci ogniowej (R)EI 30/60/90* w po àczeniu z konstrukcjà dachu z drewnianych krokwi/j tek*i twardym pokryciem dachu* Izolacja z we ny mineralnej i paraizolacja, gruboêç izolacji w mm... Pod o e mocowania: drewniana krokiew, wymiar w cm.../ elbet/ strop drewniany* Wykonanie zabudowy poddasza na konstrukcji drewnianej, s upek/ próg/ oczep* Mocowanie wkr tami i ko kami, Ok adzina jednowarstwowa/dwuwarstwowa* z p yty zwyk ej GKB/ impregnowanej GKBI/ ogniochronnej GKF/ ogniochronnej i impregnowanej GKFI/ ekranujàcej i ogniochronnej LaVita/ panelowej GKF/ panelowej impregnowanej GKFI/ masywnej GKF/ masywnej impregnowanej GKFI GruboÊç p yt w mm 12,5/ 15/ 18/ 20/ 25/ 18+15/ 25+12,5* System: Zabudowa poddasza 1 jako Êciana boczna/êciana kolankowa...m 2...PLN...PLN... Po àczenie ze Êcianà Po àczenie sztywne/ przesuwne*, wymagania p.po.... jako dodatek do ok adziny sufitu/ skosu dachu*, wykonanie wg rysunku nr......m 2...PLN...PLN * Niepotrzebne skreêliç. 20

21 Teksty ofertowe Poz. Opis IloÊç Cena jednostkowa WartoÊç Zabudowa poddasza na konstrukcji metalowej... WysokoÊç wbudowania w m... Klasa odpornoêci ogniowej (R)EI 30/60/90* w po àczeniu z konstrukcjà dachu z drewnianych krokwi/j tek* i twardym pokryciem dachu* Izolacja z we ny mineralnej i paraizolacja, gruboêç izolacji w mm... Pod o e mocowania: drewniana krokiew/j tka, wymiar w cm... Wykonanie zabudowy poddasza na konstrukcji dwupoziomowej (profile g ówne i noêne) /jednopoziomowej (profile noêne)* Mocowanie przy pomocy wieszaka bezpoêredniego/wieszaka kotwowego/ wieszaka noniuszowego*, mocowanie wkr tami... Ok adzina jednowarstwowa/dwuwarstwowa* z p yty zwyk ej GKB/ impregnowanej GKBI/ ogniochronnej GKF/ ogniochronnej i impregnowanej GKFI/ ekranujàcej i ogniochronnej LaVita/panelowej GKF/ panelowej impregnowanej GKFI/ masywnej GKF/ masywnej impregnowanej GKFI GruboÊç p yt w mm 12,5/ 15/ 18/ 20/ 25/ 18+15/ 25+12,5*...m 2...PLN...PLN System: Zabudowa poddasza 2... Âciana boczna / Âciana kolankowa - konstr. metalowa WysokoÊç w m... Klasa odpornoêci ogniowej (R)EI 30/60/90* w po àczeniu z konstrukcjà dachu z drewnianych krokwi/j tek* i twardym pokryciem dachu* Izolacja z we ny mineralnej i paraizolacja, gruboêç izolacji w mm... Pod o e mocowania: drewniana krokiew, wymiar w cm.../ elbet/ strop drewniany* Mocowanie wkr tami i ko kami, Ok adzina jednowarstwowa/ dwuwarstwowa* z p yty zwyk ej GKB/ impregnowanej GKBI/ ogniochronnej GKF/ ogniochronnej i impregnowanej GKFI/ ekranujàcej i ogniochronnej LaVita/ panelowej GKF/ panelowej impregnowanej GKFI/ masywnej GKF/ masywnej impregnowanej GKFI GruboÊç p yt w mm 12,5/ 15/ 18/ 20/ 25/ 18+15/ 25+12,5* System: Zabudowa poddasza 2 jako Êciana boczna/ Êciana kolankowa...m 2...PLN...PLN... Zabudowa poddasza na profilu spr ystym WysokoÊç wbudowania w m... Klasa odpornoêci ogniowej (R)EI 30/60/90* w po àczeniu z konstrukcjà dachu z drewnianych krokwi/j tek*i twardym pokryciem dachu* Izolacja z we ny mineralnej i paraizolacja, gruboêç izolacji w mm... Pod o e mocowania: drewniana krokiew/j tka, wymiar w cm... Wykonanie zabudowy poddasza na profilu spr ystym Mocowanie wkr tami... Ok adzina jednowarstwowa z p yty zwyk ej GKB/ impregnowanej GKBI/ ogniochronnej GKF/ ogniochronnej i impregnowanej GKFI/ ekranujàcej i ogniochronnej LaVita/ panelowej GKF/ panelowej impregnowanej GKFI/ masywnej GKF/ masywnej impregnowanej GKFI GruboÊç p yt w mm 12,5/ 15/ 20/ 25* System: Zabudowa poddasza 3...m 2...PLN...PLN... Âciana boczna / Âciana kolankowa - profil spr ysty WysokoÊç w m... Pod o e mocowania: drewniana krokiew, wymiar w cm... / elbet/ ceg a* Wykonanie zabudowy na profilu spr ystym Mocowanie wkr tami i ko kami, Ok adzina jednowarstwowa z p yty zwyk ej GKB/ impregnowanej GKBI/ ogniochronnej GKF/ogniochronnej i impregnowanej GKFI/ ekranujàcej i ogniochronnej LaVita/ panelowej GKF/ panelowej impregnowanej GKFI/ masywnej GKF/ masywnej impregnowanej GKFI GruboÊç p yt w mm 12,5/ 15/ 20/ 25* System: Zabudowa poddasza 3 jako Êciana boczna/ Êciana kolankowa...m 2...PLN...PLN * Niepotrzebne skreêliç. 21

22 /POL/PL/07.04/EB/PL WYDANIE 1 Zabudowa poddasza Konstrukcja i monta Konstrukcja Konstrukcj noênà zabudowy poddasza z p yt gipsowych Knauf stanowi ruszt z at drewnianych g ównych i noênych / at noênych (1) lub ruszt z profili CD 60/27 g ównych i noênych / profili noênych (2), bàdê profil spr ysty (3). Monta Konstrukcja Konstrukcj noênà zabudowy poddasza mocowaç za pomocà wieszaków bezpoêrednich (1/2), elementów monta owych Clip lub wieszaków kotwowych bezpoêrednich (2) lub w sposób bezpoêredni (3) do konstrukcji dachu. Poprzez zastosowanie p yt ekranujàcych Knauf LaVita mo liwe jest wykonanie powierzchni ekranujàcych fale elektromagnetyczne o wysokiej cz stotliwoêci oraz zmienne pola elektryczne o niskich cz stotliwoêciach. Mocowanie do stropu surowego za pomocà àczników odpowiednich do danego pod o a. Rozstawy mocowania / wieszaków patrz tabele 1/2/3. Dylatacje konstrukcyjne budynku muszà zostaç powtórzone w konstrukcji zabudowy poddasza. W przypadku wymiarów konstrukcji wi kszych ni 15 m lub istotnie zw ajàcych si powierzchni (np. z powodu uskoków w Êcianach) nale y wykonaç szczeliny dylatacyjne. Profile g ówne àczyç z profilami noênymi (2) za pomocà àczników kotwowych lub àczników krzy owych do profili CD 60/27. Rozstawy osiowe at / profili patrz tabele 1/2/3. Ok adzina P yty Knauf mocowaç prostopadle do at noênych (1), profili noênych CD 60/27 (2) lub profili spr ystych (3). Poprzeczne styki p yt rozmieszczaç z przesuni ciem o co najmniej 400 mm i umieszczaç na atach noênych (1) lub profilach noênych (2/3). Technika spoinowania Spoiny p yt szpachlowaç r cznie masà Uniflott i zazbroiç taêmà spoinowà. Szpachlowaç równie by wkr tów. Przy ok adzinie dwuwarstwowej nale y wype niç spoiny pierwszej warstwy. Miejsca przejêcia sufitu w skos dachu oraz Mocowanie p yty rozpoczynaç od jej Êrodka, aby uniknàç odkszta ceƒ. Przy przykr caniu p yty mocno dociskaç do konstrukcji. Rozstawy wkr tów: maksymalnie co 170mm na powierzchniach poziomych i skosach zabudowy poddasza; maksymalnie 250mm na Êcianach kolankowych i bocznych zabudowy skosu dachu w Êcian kolankowà nale y szczególnie starannie zaszpachlowaç masà Uniflott i zazbroiç taêmà spoinowà. W przypadku zastosowania jastrychu z lanego asfaltu spoiny szpachlowaç dopiero po jego wykonaniu. poddasza. W przypadku ok adziny wielowarstwowej mo na przyjàç trzykrotnie wi ksze rozstawy wkr tów, pod warunkiem monta u kolejnej warstwy tego samego dnia. Szpachlowanie mo na wykonaç dopiero wtedy, gdy nie wyst pujà wi ksze zmiany d ugoêci p yt, np.: wskutek zmian wilgotnoêci i temperatury. W trakcie szpachlowania temperatura pomieszczenia powinna wynosiç co najmniej 10 C. Wkr ty do szybkiego monta u Ok adzina Konstrukcja drewniana Konstrukcja metalowa do 15 mm TN 3,5 x 35 mm TN 3,5 x 25 mm od 18 do 25 mm TN 3,5 x 45 mm TN 3,5 x 35 mm 2 x 12,5 mm TN 3,5 x 35 mm + TN 3,5 x 45 mm TN 3,5 x 25 mm + TN 3,5 x 35 mm mm TN 3,5 x 45 mm + TN 3,5 x 55 mm TN 3,5 x 35 mm + TN 3,5 x 45 mm 2 x 18 / ,5 mm TN 3,5 x 45 mm + TN 3,5 x 55 mm TN 3,5 x 35 mm + TN 3,5 x 55 mm Obróbka powierzchni Przed naniesieniem pow oki malarskiej lub innego rodzaju ok adziny, p yty gipsowe Knauf nale y zagruntowaç. Rodzaj Êrodka gruntujàcego nale y dostosowaç do rodzaju pow oki malarskiej / ok adziny. Na p yty gipsowe Knauf mo na nak adaçnast pujàce rodzaje pow ok: Warstwy malarskie: odporne na mycie i szorowanie farby dyspersyjne na bazie tworzywa sztucznego, materia y malarskie z efektem wielobarwnym, farby olejne, lakiery matowe, farby na bazie ywic alkidowych, lakiery poliuretanowe (PUR), lakiery epoksydowe (EP), zale nie od celu i wymogów. Tapety: papierowe, tekstylne, z tworzyw sztucznych. Dopuszczone jest stosowanie klejów na bazie celulozy metylowej. Po naklejeniu tapet papierowych i z w ókna szklanego zapewniç dostatecznà wentylacj. Pow oki alkaliczne jako farby wapienne, silikatowe i na bazie szk a wodnego nie nadajà si do stosowania jako pow oki dla pod o y z p yt gipsowych. Dyspersyjne farby silikatowe mogà byç stosowane pod warunkiem dok adnego przestrzegania wskazówek producenta farby. W przypadku p yt gipsowych, wystawionych na d u sze oddzia ywanie Êwiat a s onecznego, mogà przebijaç przez warstw malarskà ó te plamy (za ó cenie). Zaleca si w zwiàzku z tym malowanie próbne wi kszej iloêci p yt, ze szpachlowanymi powierzchniami w àcznie. Zapobiec temu zjawisku w skuteczny sposób mo na jedynie przez zastosowanie specjalnego Êrodka gruntujàcego. 22 Knauf Sp. z o.o. ul. Âwiatowa 25, Warszawa, tel.: (022) , fax: (022) , mail@knauf.pl, Knauf w internecie:
