1 Katalog systemy mocowania lekkiej obudowy EJOT Jakość łączy

2 Wydawca i autor tekstów: EJOT Polska Sp. z o.o. Sp. k. ul. Jeżowska Ciasna Wskazówki prawne: Obowiązują aktualne warunki sprzedaży i. Produkty EJOT są cały czas udoskonalane. Zastrzegamy prawo do zmian technicznych oraz przedstawionego asortymentu. Produkty prezentowane w tym katalogu nie są tylko wyrobami EJOT, co jest wyszczególnione przy prezentacji poszczególnych produktów. Przy projektowaniu i stosowaniu naszych produktów należy uwzględnić zasady techniki, regulacje prawa budowlanego, jak i inne odpowiednie przepisy. Aprobaty Techniczne dotyczące naszych produktów znajdą Państwo pod adresem Układ graficzny i realizacja: EJOT Polska Sp. z o.o. Sp. k. ul. Jeżowska Ciasna EJOT i ejotherm są zastrzeżonymi znakami towarowymi firmy EJOT GmbH & Co. KG. SAPHIR, EJOT COLORDRIL, ColorMate, Dabo i ECOmate są zastrzeżonymi znakami towarowymi firmy EJOT Baubefestigungen GmbH. TORX, TORX PLUS, AUTOSERT, DEKTITE są zastrzeżonymi znakami towarowymi firmy Camcar, Div. of Textron, Rockford IL, DEKS Industries Pty Ltd.

3 Spis treści SYSTEMY MOCOWANIA LEKKIEJ OBUDOWY EJOT image Przewodnik mocowań Informacje techniczne WKRĘTY WIERCĄCE: Mocowanie wzdłużne blach profilowanych: JT3 2H 4,8 x L...14 JT3 FR 2H 4,8 x L...14 JT2 2 4,2 x L...15 JT2 2H 4,8 x L...15 Mocowanie blach fasadowych: JT3 FR 3H 5,5 x L...16 JT3 3H 4,8 x L...16 JT3 3H 5,5 x L...17 JT2 3H 5,5 x L...17 Mocowanie blach do konstrukcji stalowych grubość konstrukcji 3 : JT2 3 4,8 x L...18 JT2 3 5,5 x L...18 Mocowanie blach do konstrukcji stalowych grubość konstrukcji 6 : JT3 FR 6 5,5 x L...19 JT3 6 5,5 x L...19 JT3 6 6,3 x L...20 JT2 6 5,5 x L...20 JT2 6 6,3 x L...21 Mocowanie blach do konstrukcji stalowych grubość konstrukcji 12 : JT3 FR 12 5,5 x L...22 JT3 12 5,5 x L...22 JT2 12 5,5 x L...23 JT2 12 6,3 x L...23 Mocowanie blach do konstrukcji drewnianych: JT3 FR 2 4,9 x L...24 JT3 2 4,9 x L...24 JT3 2 6,5 x L...25 JT2 2 4,9 x L...25 JT2 2 6,5 x L...26 Mocowanie blach do konstrukcji aluminiowych: JT4 FR 4 4,8 x L...27 JT4 FR 4 5,5 x L...27 JT4 4 4,8 x L...28 JT4 6 5,5 x L...28 WKRĘTY GWINTUJĄCE: Mocowanie do konstrukcji stalowych 2 : JZ3 6,3 x L...32 JZ3 S 6,3 x L...32 JZ2 6,3 x L...33 Mocowanie do konstrukcji drewnianych, stalowych 2 : JA3 6,5 x L...34 JA3 LT 4,9 x L...34 JA3 S 6,5 x L...35 JA2 6,5 x L...35 Mocowanie w podłożu betonowym: BS R 6,3 x L...36 DEKTITE: Uszczelnienia przejść przez przegrody: Dektite Square...38 Dektite Soaker...39 Dektite Retrofit...40 Dektite Strip Flash...41 Dektite akcesoria...42 MOCOWANIA SPECJALNE AKCESORIA, NARZĘDZIA: JB3 7,2 x L...44 JT3 X 2 6,0 x L...44 JT3 ST 2 6,0 x L...45 JT2 ST 2 6,0 x L...45 SPIT SBR Nity...47 ORKAN-Kalotty GU łączniki rusztowań Podkładki, kapturki ochronne...52 Wkrętarki Wiertła precyzyjne, bity Klucze Ogólne warunki sprzedaży towarów Mocowanie płyt warstwowych do konstrukcji stalowych 6 : JT3 D 6H 5,5/6,3 x L...29 JT2 D 6H 5,5/6,3 x L...29 Mocowanie płyt warstwowych do konstrukcji stalowych 12 : JT3 D 12H 5,5/6,3 x L...30 JT2 D 12H 5,5/6,3 x L...30 EJOT Jakość łączy

4 4 EJOT Twój silny partner dla rozwiązań połączeń budowlanych Wiedza i doświadczenie Posiadamy 30-letnie doświadczenie i wiedzę, dzięki czemu dokładnie znamy potrzeby rynku. Innowacyjne i wysokojakościowe produkty EJOT to rozwiązania sprawdzone na całym świecie. Jakość i łatwość montażu Posiadamy certyfikaty jakości DIN ISO 9001:2008 oraz ISO TS 16949:2002. Stawiamy na najwyższą jakość produktu oraz szybki i łatwy montaż. Serwis przyjazny klientom Kładziemy duży nacisk na przyjazny kontakt z klientami. Do dyspozycji naszych klientów są doradcy pracujący w regionach. Posiadamy serwis techniczny, który w razie potrzeby dotrze na Państwa budowę. Naszą wiedzę przekazujemy na szkoleniach. Jesteśmy dla Państwa na całym świecie Zarówno nasza europejska sieć dystrybucyjno-serwisowa z własnymi spółkami, jak i globalne wsparcie projektowe są w każdym momencie do dyspozycji naszych klientów.

5 EJOT mocowań budowlanych: ponad 30 lat doświadczenia w zakresie techniki połączeń budowlanych systemy mocowania lekkiej obudowy (ILB) elementy złączne blach profilowanych oraz płyt warstwowych w lekkim budownictwie przemysłowym systemy mocowania termo i hydroizolacji na dachach płaskich (FLD) elementy złączne oraz urządzenia montażowe dla mocowania termoizolacji i hydroizolacji na dachach płaskich systemy łączników i kotew (VHF) łączniki tworzywowo-metalowe oraz specjalistyczne systemy zakotwień 4 systemy mocowania termoizolacji na fasadach (WDVS) łączniki oraz akcesoria termoizolacji 5 technika okienna i fasadowa (IFF) elementy łączące dla zautomatyzowanej produkcji okien i drzwi oraz do zastosowania w fasadowych systemach szklanych i aluminiowych

6 6 DACH PRZEWODNIK MOCOWAŃ A4 A3 A9 A2 A1 A5 A6 A7 A8 MOCOWANIE BLACH TRAPEZOWYCH MOCOWANIE WZDŁUŻNE BLACH TRAPEZOWYCH MOCOWANIE BLACH FALISTYCH MOCOWANIE WZDŁUŻNE BLACH FALISTYCH podłoże produkt nierdzewny str. produkt ocynkowany str. JT3 6 5,5 x L E16 19 JT2 6 5,5 x L V16 20 A1 KONSTRUKCJA STALOWA 3 JT3 6 6,3 x L E16 20 JT2 6 6,3 x L V16 21 JT3 12 5,5 x L E16 22 JT2 12 5,5 x L V16 23 JZ3 6,3 x L E16 32 JZ2 6,3 x L V16 33 A2 KONSTRUKCJA STALOWA 3 JT3 3H 5,5 x L E16 17 JT2 3 5,5 x L V16 18 JA3 6,5 x L E16 34 JA2 6,5 x L V16 35 A3 DREWNO JT3 2 6,5 x L E16 25 JT2 2 6,5 x L V16 26 JA3 6,5 x L E16 34 JA2 6,5 x L V16 35 A4 BETON BS R 6,3 x L V16 36 A5 JT3 2H 4,8 x 19 E14 14 JT2 2H 4,8 x 20 V14 15 A6 KONSTRUKCJA STALOWA 3 JT3 FR 6 5,5 x 25 E11 19 JT3 FR 12 5,5 x 40 E11 22 A7 KONSTRUKCJA STALOWA 3 JT3 FR 3H 5,5 x 25 E11 16 A8 DREWNO JT3 FR 2 4,9 x 35 E11 24 A9 JT3 FR 2H 4,8 x 19 E11 14

7 PRZEWODNIK MOCOWAŃ DACH 7 B7 B6 B5 B8 B9 B2 B3 B4 B1 B4 B5 B3 B1 B2 MOCOWANIE KONSTRUKCJI BLACH WYSOKIEGO TRAPEZU B1 podłoże produkt nierdzewny str. produkt ocynkowany str. KONSTRUKCJA STALOWA 3 JT3 6 5,5 x JT2 6 5,5 x JT3 12 5,5 x JT2 12 5,5 x JT3 6 6,3 x L 20 JT2 6 6,3 x L 21 B2 KONSTRUKCJA STALOWA 3 JT3 3H 5,5 x JT2 3 5,5 x B3 DREWNO JT3 2 6,5 x JT2 2 6,5 x JA3 6,5 x JA2 6,5 x B4 BETON BS R 6,3 x MOCOWANIE BLACH WZDŁUŻ PANELA B5 JT2 3 4,8 x MOCOWANIE BLACH WYSOKIEGO TRAPEZU DO Z-profilu MOCOWANIE BLACH POKRYCIA WIERZCHNIEGO MOCOWANIE BLACH POKRYCIA WIERZCHNIEGO MOCOWANIE ELEMENTÓW WSPORCZYCH BLACH SYSTEMOWYCH B6 JT3 3H 5,5 x JT2 3H 5,5 x B7 Z-profil JT3 6 5,5 x 35 E16 19 JT2 6 6,3 x 38 V ORKAN-Kalotta 49 + ORKAN-Kalotta 49 B8 JT3 2H 4,8 x 19 E14 14 JT2 2H 4,8 x 19 V14 15 B9 JT3 X 2 6,0 x EJOT Jakość łączy

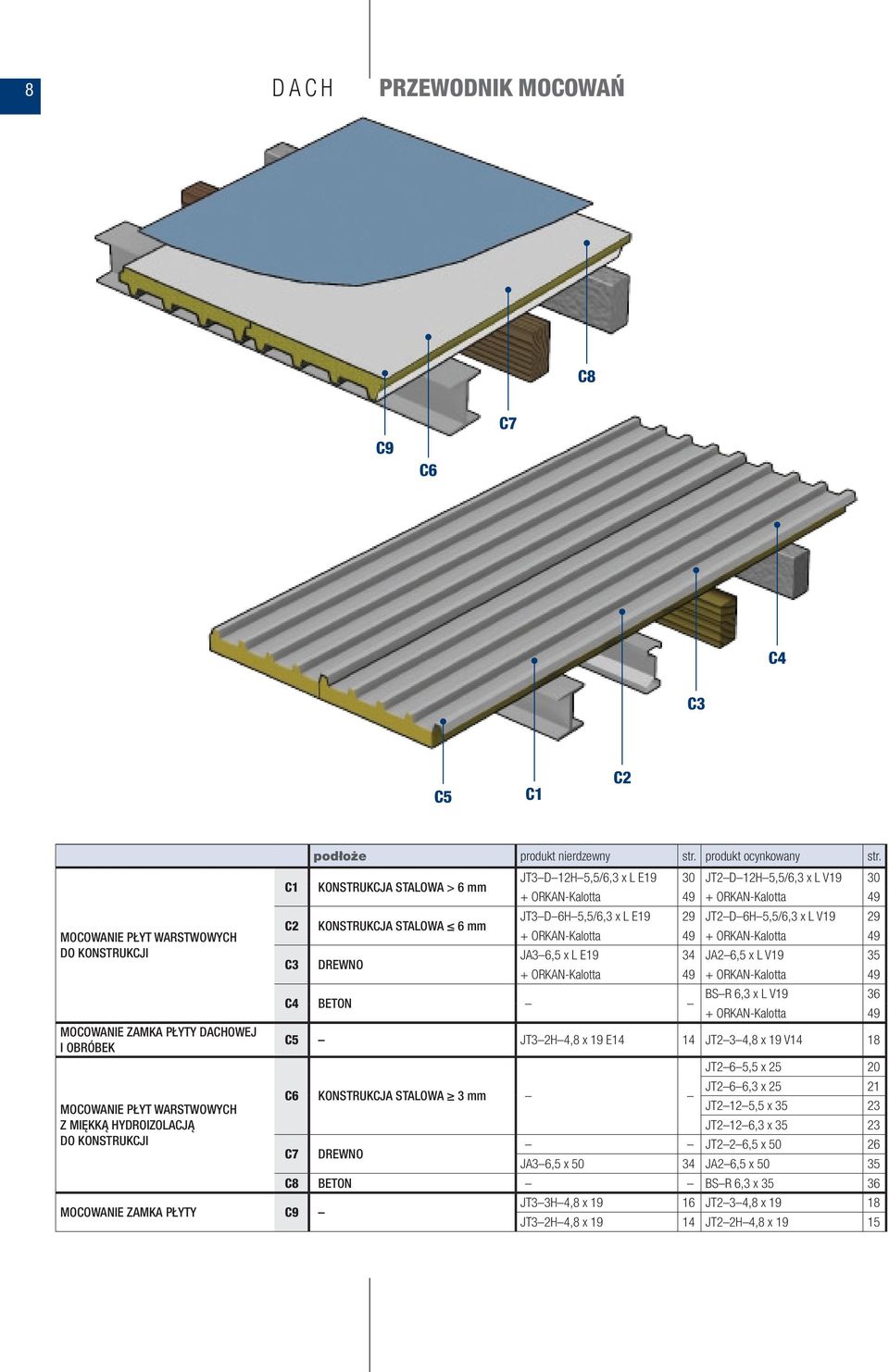

8 8 DACH PRZEWODNIK MOCOWAŃ C8 C9 C6 C7 C4 C3 C5 C1 C2 MOCOWANIE PŁYT WARSTWOWYCH DO KONSTRUKCJI MOCOWANIE ZAMKA PŁYTY DACHOWEJ I OBRÓBEK MOCOWANIE PŁYT WARSTWOWYCH Z MIĘKKĄ HYDROIZOLACJĄ DO KONSTRUKCJI C1 C2 C3 podłoże produkt nierdzewny str. produkt ocynkowany str. KONSTRUKCJA STALOWA > 6 KONSTRUKCJA STALOWA 6 DREWNO C4 BETON JT3 D 12H 5,5/6,3 x L E19 30 JT2 D 12H 5,5/6,3 x L V ORKAN-Kalotta 49 + ORKAN-Kalotta 49 JT3 D 6H 5,5/6,3 x L E19 29 JT2 D 6H 5,5/6,3 x L V ORKAN-Kalotta 49 + ORKAN-Kalotta 49 JA3 6,5 x L E19 34 JA2 6,5 x L V ORKAN-Kalotta 49 + ORKAN-Kalotta 49 BS R 6,3 x L V ORKAN-Kalotta 49 C5 JT3 2H 4,8 x 19 E14 14 JT2 3 4,8 x 19 V14 18 C6 KONSTRUKCJA STALOWA 3 C7 MOCOWANIE ZAMKA PŁYTY C9 DREWNO JT2 6 5,5 x JT2 6 6,3 x JT2 12 5,5 x JT2 12 6,3 x JT2 2 6,5 x JA3 6,5 x JA2 6,5 x C8 BETON BS R 6,3 x JT3 3H 4,8 x JT2 3 4,8 x JT3 2H 4,8 x JT2 2H 4,8 x 19 15

9 PRZEWODNIK MOCOWAŃ ŚCIANA 9 D4 D3 D2 D1 D5 MOCOWANIE PŁYT WARSTWOWYCH MOCOWANIE PŁYT WARSTWOWYCH W ZAMKU podłoże produkt nierdzewny str. produkt ocynkowany str. D1 KONSTRUKCJA STALOWA 12 JZ3 6,3 x L E19 32 JZ2 6,3 x L V19 33 KONSTRUKCJA STALOWA 6 12 JT3 D 12H 5,5/6,3 x L E19 30 JT2 D 12H 5,5/6,3 x L V19 30 D2 KONSTRUKCJA STALOWA 6 JT3 D 6H 5,5/6,3 x L E19 29 JT2 D 6H 5,5/6,3 x L V19 29 D3 DREWNO JA3 6,5 x L E19 34 JA2 6,5 x L V19 35 D4 BETON BS R 6,3 x L V19 36 KONSTRUKCJA STALOWA 12 JZ3 6,3 x L E19 32 JZ2 6,3 x L V19 33 KONSTRUKCJA STALOWA 6 12 JT3 D 12H 5,5/6,3 x L E19 30 JT2 D 12H 5,5/6,3 x L V19 30 D5 KONSTRUKCJA STALOWA 6 JT3 D 6H 5,5/6,3 x L E19 29 JT2 D 6H 5,5/6,3 x L V19 29 DREWNO JA3 6,5 x L E19 34 JA2 6,5 x L V19 35 BETON BS R 6,3 x L V19 36 EJOT Jakość łączy

10 10 ŚCIANA PRZEWODNIK MOCOWAŃ E4 E3 E2 E1 E4 E3 E2 E1 E10 E7 E6 E11 E5 E5 E9 E9 E8 MOCOWANIE KASETY DO PODŁOŻA E1 podłoże produkt nierdzewny str. produkt ocynkowany str. KONSTRUKCJA STALOWA 3 JT3 6 5,5 x L E16 19 JT2 6 5,5 x L V16 20 JT3 12 5,5 x L E16 22 JT2 12 5,5 x L V16 23 SBR 14 + nabój czerwony 46 E2 KONSTRUKCJA STALOWA 3 JT3 3H 5,5 x JT2 3 5,5 x E3 DREWNO JT3 2 6,5 x JT2 2 6,5 x JA3 6,5 x JA2 6,5 x E4 BETON BS R 6,3 x MOCOWANIE WZDŁUŻNE ZAMKÓW KASET E5 JT2 3 4,8 x MOCOWANIE WZDŁUŻNE BLACH TRAPEZOWYCH E6 JT3 2H 4,8 x 19 E14 14 JT2 2H 4,8 x 19 V14 15 MOCOWANIE BLACH TRAPEZOWYCH DO ZAMKÓW KASET E7 JT3 3H 5,5 x 25 E16 RAL 17 JT2 3H 5,5 x 25 V16 RAL 17 JT2 3 5,5 x 25 V16 RAL 18 MOCOWANIE BLACH FALISTYCH DO ZAMKÓW KASET E8 JT3 FR 3H 5,5 x 25 E11 16 MOCOWANIE WZDŁUŻNE BLACH FALISTYCH E9 MOCOWANIE PODKONSTRUKCJI DO ZAMKÓW KASET E10 JT3 2H 4,8 x 19 E14 14 JT2 2H 4,8 x 19 V14 15 JT3 FR 2H 4,8 x 19 E11 14 JT2 3 5,5 x JT2 6 5,5 x MOCOWANIE BLACH DO PODKONSTRUKCJI E11 JT3 3H 5,5 x 25 E16 17 JT2 3H 5,5 x 25 V16 17

11 SYSTEMY MOCOWANIA LEKKIEJ OBUDOWY INFORMACJE 11 wkręty wiercące EJOT wkręty wiercące materiał SAPHIR JT2 stal ulepszona ocynkowana SUPER-SAPHIR JT3 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej SAPHIR JT4 stal nierdzewna A2 SAPHIR JT D stal ulepszona ocynkowana lub nierdzewna podłoże stal stal lub aluminium aluminium stal Aprobata Techniczna ITB DIBt ITB DIBt DIBt zdolność wiercenia ITB DIBt ZALETY: skrócony czas montażu dzięki agresywnej formie wiertła zapewniającej szybkie przewiercanie konstrukcji wierci, formuje gwint oraz łączy elementy budowlane podczas jednego cyklu roboczego wąskie, ostre wiertło zapobiega przemieszczaniu się wkręta po powierzchni mocowanego elementu wysokie wyprowadzenie wiertła zapewnia szybkie odprowadzenie zwierciny na zewnątrz typowe elektronarzędzie do wkręcania wkrętów parametry wytrzymałościowe potwierdzone Aprobatami Technicznymi możliwość lakierowania wg palety RAL napęd sześciokątny lub TORX podcięcie pod łbem wkręta ułatwiające szycie wzdłużne blach podkładka ze stali nierdzewnej A2 lub ocynkowanej z nawulkanizowanym EPDM wkręty gwintujące EJOT wkręty gwintujące JZ2/JA2 JZ3/JA3 BS R materiał stal ocynkowana stal nierdzewna stal ulepszona ocynkowana z powłoką organiczną podłoże stal/drewno stal/aluminium/ drewno Aprobata Techniczna grupy ITB DIBt ITB DIBt A a w czasie 48 h B możliwa częściowa a w czasie 48 h, pozostała część zamówienia po uzgodnieniu telefonicznym C a po indywidualnym ustaleniu terminów i cen beton ITB ZALETY najwyższe pieczeństwo montażu poprzez precyzyjne wykonanie otworu w podłożu różnorodność łbów wkrętów zapewniająca estetykę wykonania formuje gwint oraz łączy elementy budowlane podczas jednego cyklu roboczego parametry wytrzymałościowe potwierdzone Aprobatami Technicznymi typowe elektronarzędzie do wkręcania wkrętów uniwersalny w zastosowaniu dla podłoży drewnianych lub stalowych możliwość lakierowania wg palety RAL napęd sześciokątny lub TORX podkładka ze stali nierdzewnej A2 lub ocynkowanej z nawulkanizowanym EPDM EJOT Jakość łączy

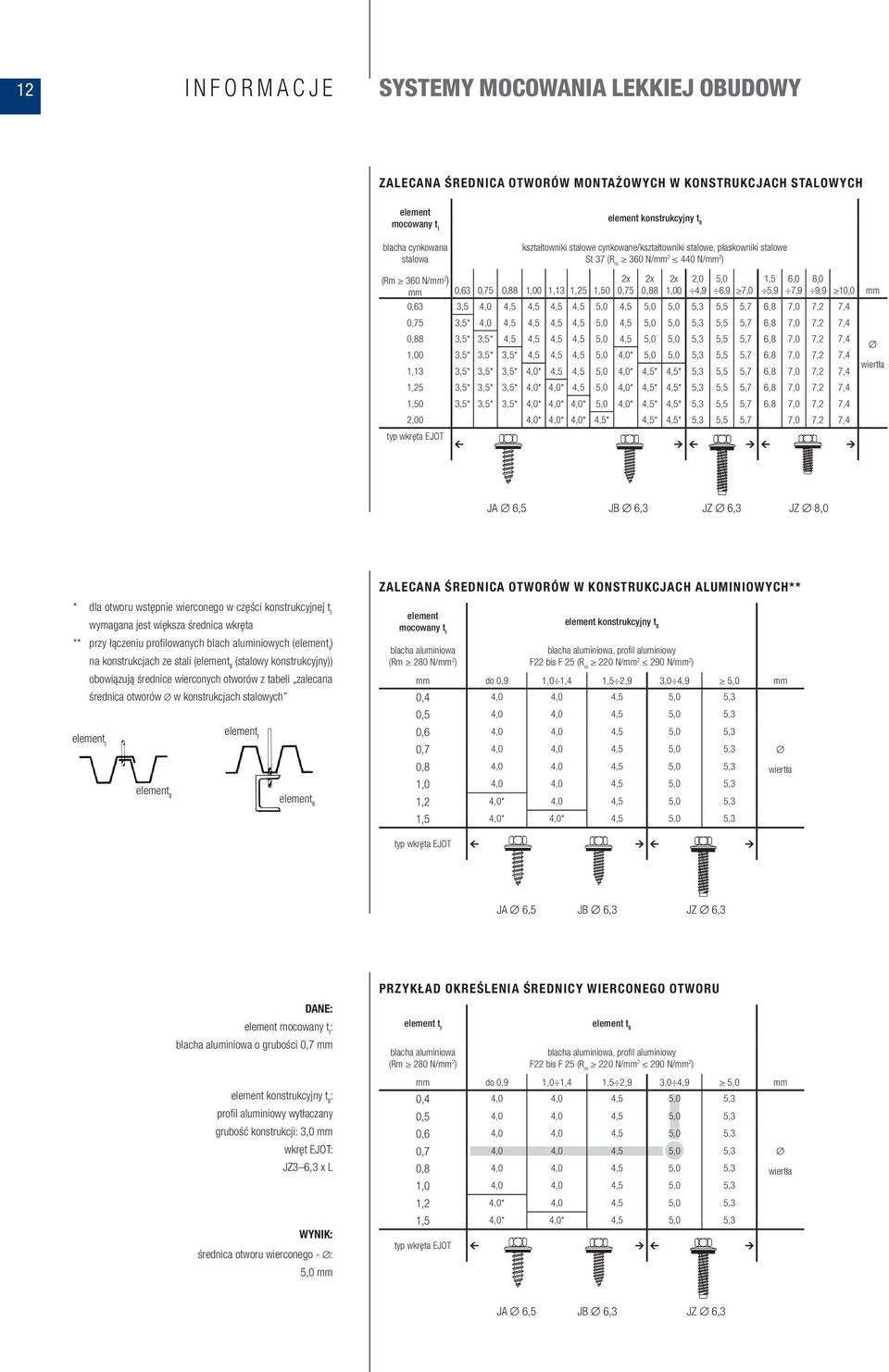

12 12 INFORMACJE SYSTEMY MOCOWANIA LEKKIEJ OBUDOWY ZALECANA ŚREDNICA OTWORÓW MONTAŻOWYCH W KONSTRUKCJACH STALOWYCH element mocowany t I blacha cynkowana stalowa element konstrukcyjny t II kształtowniki stalowe cynkowane/kształtowniki stalowe, płaskowniki stalowe St 37 (R m 360 N/ N/ 2 ) (Rm 360 N/ 2 ) 0,63 0,75 0,88 1,00 1,13 1,25 1,50 2x 0,75 2x 0,88 2x 1,00 2,0 4,9 5,0 6,9 7,0 1,5 5,9 6,0 7,9 8,0 9,9 10,0 0,63 3,5 4,0 4,5 4,5 4,5 4,5 5,0 4,5 5,0 5,0 5,3 5,5 5,7 6,8 7,0 7,2 7,4 0,75 3,5* 4,0 4,5 4,5 4,5 4,5 5,0 4,5 5,0 5,0 5,3 5,5 5,7 6,8 7,0 7,2 7,4 0,88 3,5* 3,5* 4,5 4,5 4,5 4,5 5,0 4,5 5,0 5,0 5,3 5,5 5,7 6,8 7,0 7,2 7,4 1,00 3,5* 3,5* 3,5* 4,5 4,5 4,5 5,0 4,0* 5,0 5,0 5,3 5,5 5,7 6,8 7,0 7,2 7,4 1,13 3,5* 3,5* 3,5* 4,0* 4,5 4,5 5,0 4,0* 4,5* 4,5* 5,3 5,5 5,7 6,8 7,0 7,2 7,4 1,25 3,5* 3,5* 3,5* 4,0* 4,0* 4,5 5,0 4,0* 4,5* 4,5* 5,3 5,5 5,7 6,8 7,0 7,2 7,4 1,50 3,5* 3,5* 3,5* 4,0* 4,0* 4,0* 5,0 4,0* 4,5* 4,5* 5,3 5,5 5,7 6,8 7,0 7,2 7,4 2,00 4,0* 4,0* 4,0* 4,5* 4,5* 4,5* 5,3 5,5 5,7 7,0 7,2 7,4 typ wkręta EJOT wiertła JA 6,5 JB 6,3 JZ 6,3 JZ 8,0 ZALECANA ŚREDNICA OTWORÓW W KONSTRUKCJACH ALUMINIOWYCH** * dla otworu wstępnie wierconego w części konstrukcyjnej t I wymagana jest większa średnica wkręta ** przy łączeniu profilowanych blach aluminiowych (element I ) element I na konstrukcjach ze stali (element II (stalowy konstrukcyjny)) obowiązują średnice wierconych otworów z tabeli zalecana średnica otworów w konstrukcjach stalowych element II element I element II element mocowany t I blacha aluminiowa (Rm 280 N/ 2 ) element konstrukcyjny t II blacha aluminiowa, profil aluminiowy F22 bis F 25 (R m 220 N/ N/ 2 ) do 0,9 1,0 1,4 1,5 2,9 3,0 4,9 5,0 0,4 4,0 4,0 4,5 5,0 5,3 0,5 4,0 4,0 4,5 5,0 5,3 0,6 4,0 4,0 4,5 5,0 5,3 0,7 4,0 4,0 4,5 5,0 5,3 0,8 4,0 4,0 4,5 5,0 5,3 1,0 4,0 4,0 4,5 5,0 5,3 1,2 4,0* 4,0 4,5 5,0 5,3 1,5 4,0* 4,0* 4,5 5,0 5,3 wiertła typ wkręta EJOT JA 6,5 JB 6,3 JZ 6,3 PRZYKŁAD OKREŚLENIA ŚREDNICY WIERCONEGO OTWORU DANE: element mocowany t I : blacha aluminiowa o grubości 0,7 element t I blacha aluminiowa (Rm 280 N/ 2 ) element t II blacha aluminiowa, profil aluminiowy F22 bis F 25 (R m 220 N/ N/ 2 ) element konstrukcyjny t II : profil aluminiowy wytłaczany grubość konstrukcji: 3,0 wkręt EJOT: JZ3 6,3 x L WYNIK: średnica otworu wierconego - : 5,0 do 0,9 1,0 1,4 1,5 2,9 3,0 4,9 5,0 0,4 4,0 4,0 4,5 5,0 5,3 0,5 4,0 4,0 4,5 5,0 5,3 0,6 4,0 4,0 4,5 5,0 5,3 0,7 4,0 4,0 4,5 5,0 5,3 0,8 4,0 4,0 4,5 5,0 5,3 wiertła 1,0 4,0 4,0 4,5 5,0 5,3 1,2 4,0* 4,0 4,5 5,0 5,3 1,5 4,0* 4,0* 4,5 5,0 5,3 typ wkręta EJOT JA 6,5 JB 6,3 JZ 6,3

13 13 WKRĘTY WIERCĄCE J T 3 3 H 5,5 x 25 E 16 EJOT wkręt wiercący materiał* max zdolność wiercenia podcięcie pod łbem wkręta wkręta długość wkręta podkładka uszczelniająca* podkładki uszczelniającej * MATERIAŁ 3 stal nierdzewna 2 stal ocynkowana 4 stal nierdzewna * PODKŁADKA USZCZELNIAJĄCA Z EPDM E stal nierdzewna V stal ocynkowana EJOT Jakość łączy

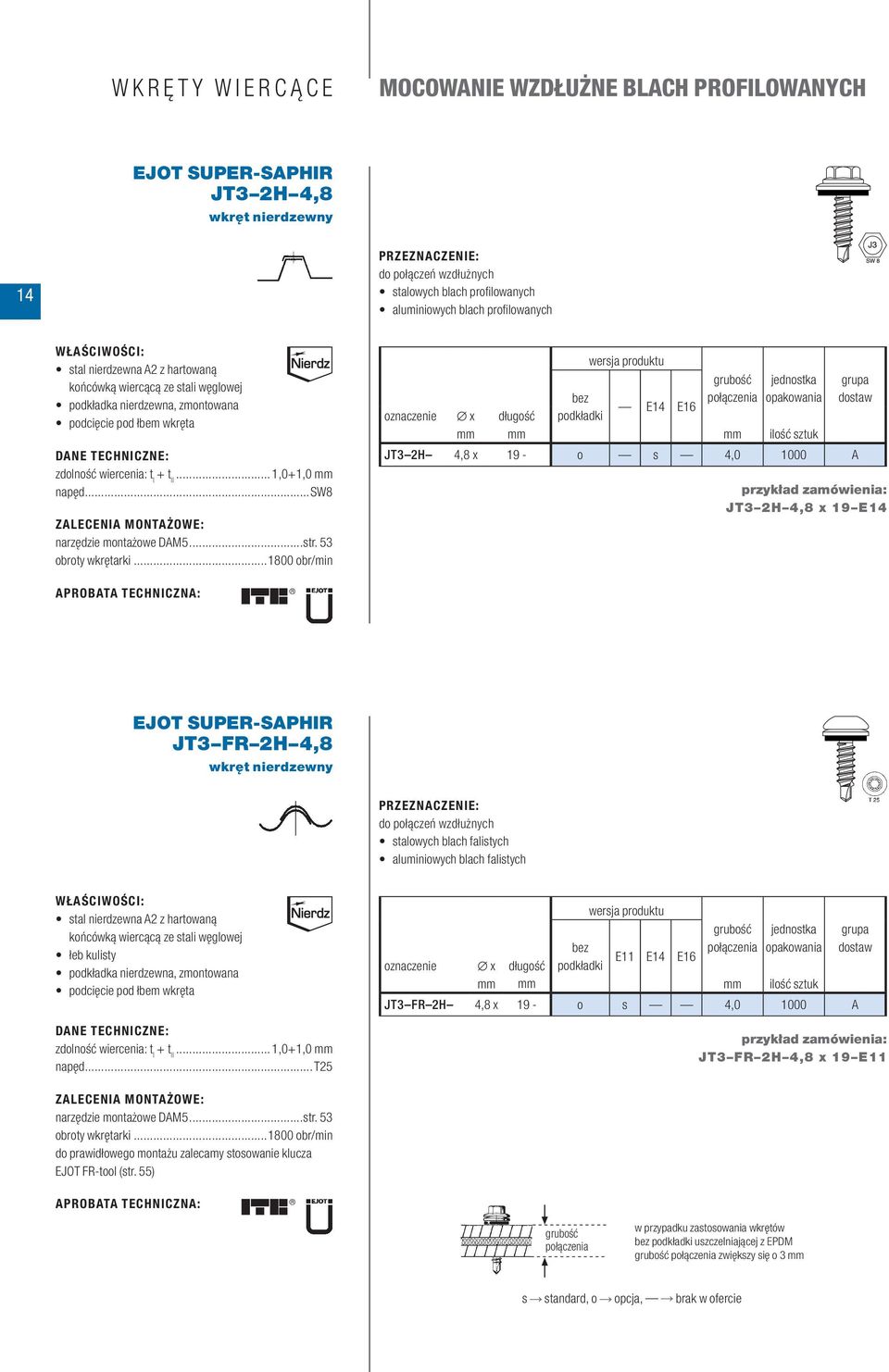

14 WKRĘTY WIERCĄCE MOCOWANIE WZDŁUŻNE BLACH PROFILOWANYCH EJOT SUPER-SAPHIR JT3 2H 4,8 wkręt nierdzewny 14 do połączeń wzdłużnych stalowych blach profilowanych aluminiowych blach profilowanych stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej podkładka nierdzewna, zmontowana podcięcie pod łbem wkręta zdolność wiercenia: t I + t II...1,0+1,0 napęd...sw8 obroty wkrętarki obr/min grubość jednostka połączenia opakowania E14 E16 długość pod kładki JT3 2H 4,8 x 19 o s 4, A JT3 2H 4,8 x 19 E14 EJOT SUPER-SAPHIR JT3 FR 2H 4,8 wkręt nierdzewny do połączeń wzdłużnych stalowych blach falistych aluminiowych blach falistych stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej łeb kulisty podkładka nierdzewna, zmontowana podcięcie pod łbem wkręta zdolność wiercenia: t I + t II...1,0+1,0 napęd...t25 grubość jednostka połączenia opakowania E11 E14 E16 długość pod kładki JT3 FR 2H 4,8 x 19 o s 4, A JT3 FR 2H 4,8 x 19 E11 obroty wkrętarki obr/min do prawidłowego montażu zalecamy stosowanie klucza EJOT FR-tool (str. 55) grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie

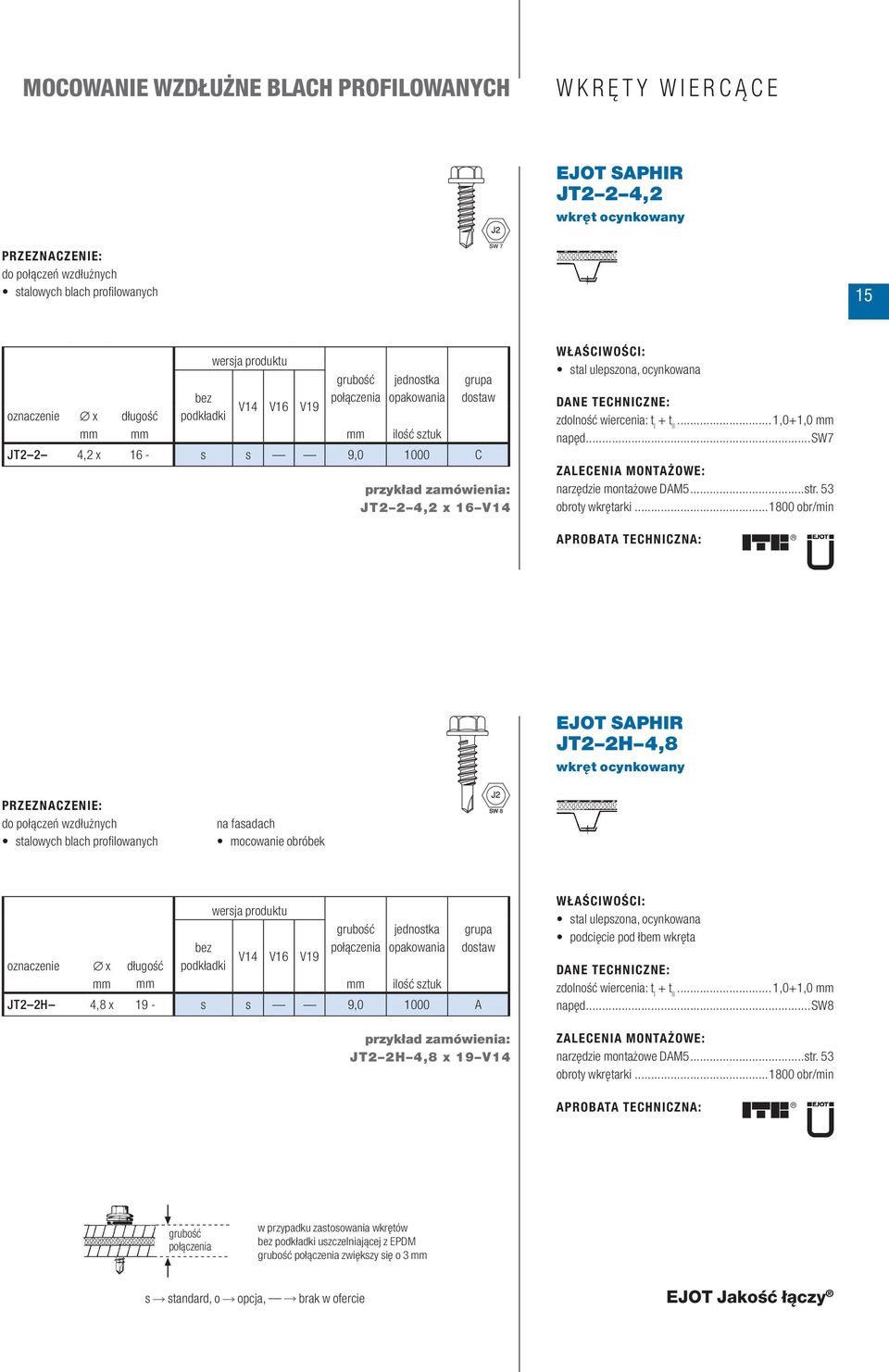

15 MOCOWANIE WZDŁUŻNE BLACH PROFILOWANYCH WKRĘTY WIERCĄCE EJOT SAPHIR JT2 2 4,2 wkręt ocynkowany do połączeń wzdłużnych stalowych blach profilowanych 15 grubość jednostka połączenia opakowania V14 V16 V19 długość pod kładki JT2 2 4,2 x 16 s s 9, C JT2 2 4,2 x 16 V14 stal ulepszona, ocynkowana zdolność wiercenia: t I + t II...1,0+1,0 napęd...sw7 obroty wkrętarki obr/min EJOT SAPHIR JT2 2H 4,8 wkręt ocynkowany do połączeń wzdłużnych stalowych blach profilowanych na fasadach mocowanie obróbek grubość jednostka połączenia opakowania V14 V16 V19 długość pod kładki JT2 2H 4,8 x 19 s s 9, A JT2 2H 4,8 x 19 V14 stal ulepszona, ocynkowana podcięcie pod łbem wkręta zdolność wiercenia: t I + t II...1,0+1,0 napęd...sw8 obroty wkrętarki obr/min grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie EJOT Jakość łączy

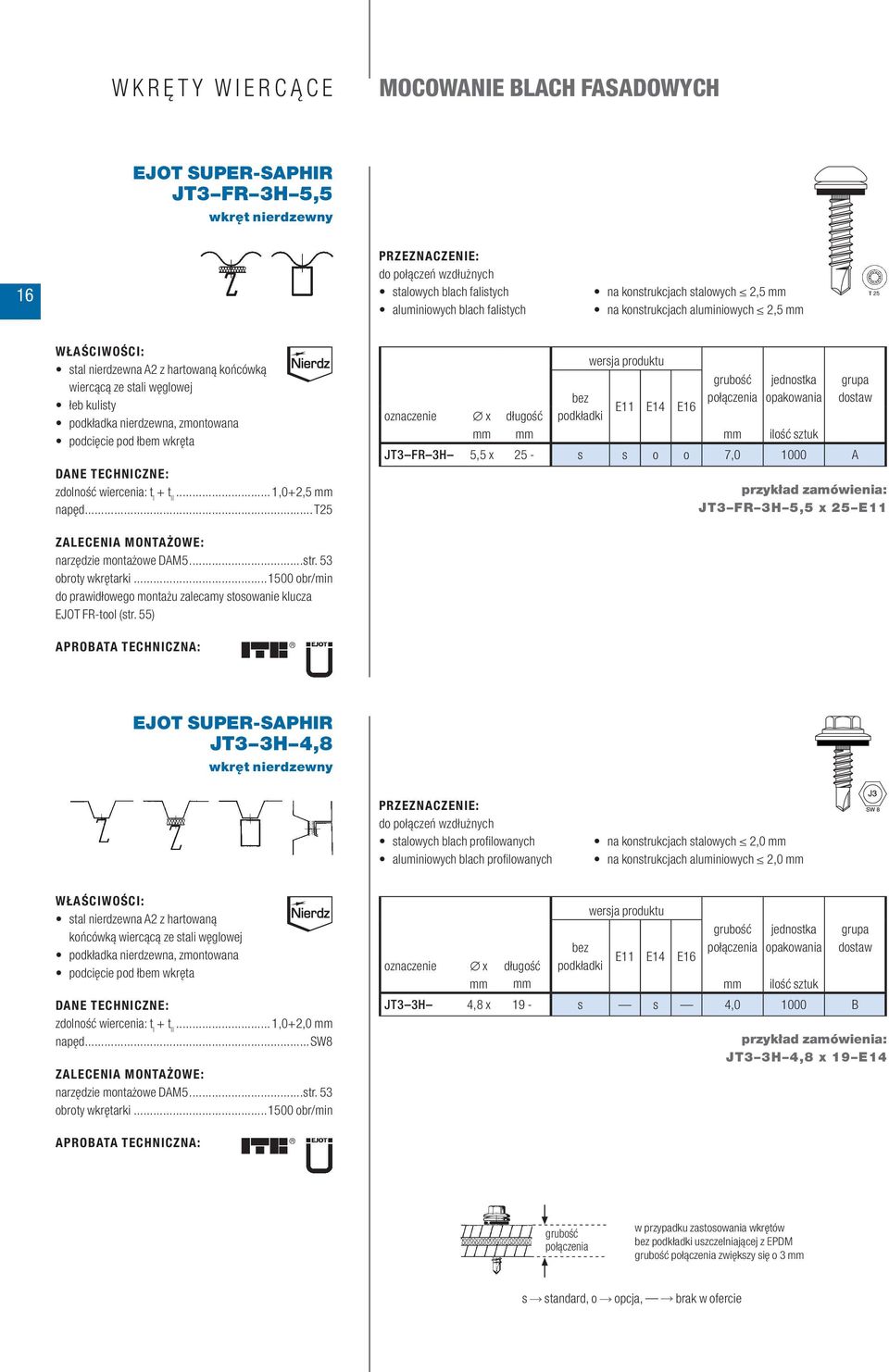

16 WKRĘTY WIERCĄCE MOCOWANIE BLACH FASADOWYCH EJOT SUPER-SAPHIR JT3 FR 3H 5,5 wkręt nierdzewny 16 do połączeń wzdłużnych stalowych blach falistych aluminiowych blach falistych na konstrukcjach stalowych 2,5 na konstrukcjach aluminiowych 2,5 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej łeb kulisty podkładka nierdzewna, zmontowana podcięcie pod łbem wkręta zdolność wiercenia: t I + t II...1,0+2,5 napęd...t25 grubość jednostka połączenia opakowania E11 E14 E16 długość pod kładki JT3 FR 3H 5,5 x 25 s s o o 7, A JT3 FR 3H 5,5 x 25 E11 obroty wkrętarki obr/min do prawidłowego montażu zalecamy stosowanie klucza EJOT FR-tool (str. 55) EJOT SUPER-SAPHIR JT3 3H 4,8 wkręt nierdzewny do połączeń wzdłużnych stalowych blach profilowanych aluminiowych blach profilowanych na konstrukcjach stalowych 2,0 na konstrukcjach aluminiowych 2,0 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej podkładka nierdzewna, zmontowana podcięcie pod łbem wkręta zdolność wiercenia: t I + t II...1,0+2,0 napęd...sw8 obroty wkrętarki obr/min grubość jednostka połączenia opakowania E11 E14 E16 długość pod kładki JT3 3H 4,8 x 19 s s 4, B JT3 3H 4,8 x 19 E14 grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie

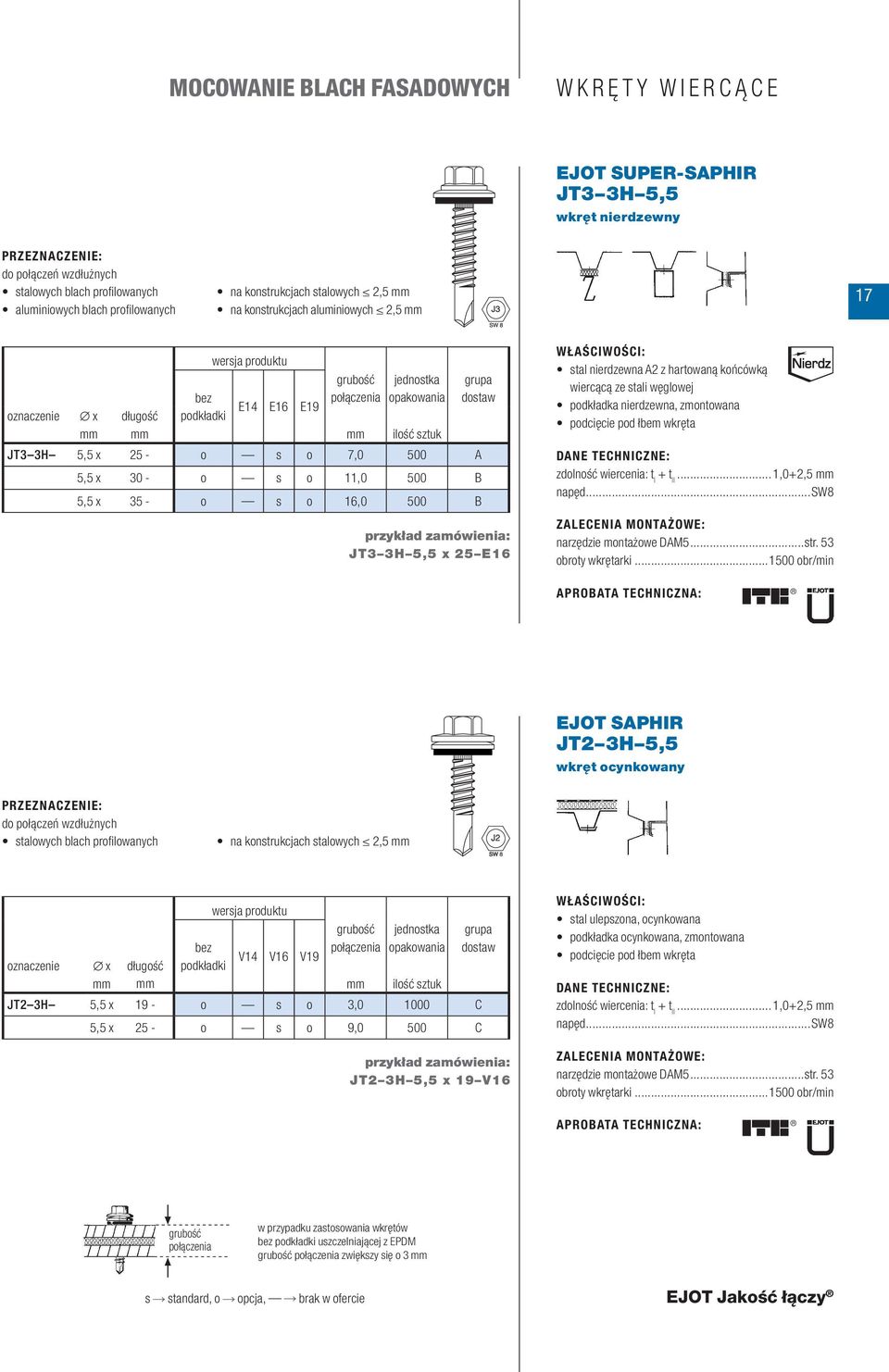

17 MOCOWANIE BLACH FASADOWYCH WKRĘTY WIERCĄCE EJOT SUPER-SAPHIR JT3 3H 5,5 wkręt nierdzewny do połączeń wzdłużnych stalowych blach profilowanych aluminiowych blach profilowanych na konstrukcjach stalowych 2,5 na konstrukcjach aluminiowych 2,5 17 grubość jednostka połączenia opakowania E14 E16 E19 długość pod kładki JT3 3H 5,5 x 25 o s o 7,0 500 A 5,5 x 30 o s o 11,0 500 B 5,5 x 35 o s o 16,0 500 B JT3 3H 5,5 x 25 E16 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej podkładka nierdzewna, zmontowana podcięcie pod łbem wkręta zdolność wiercenia: t I + t II...1,0+2,5 napęd...sw8 obroty wkrętarki obr/min EJOT SAPHIR JT2 3H 5,5 wkręt ocynkowany do połączeń wzdłużnych stalowych blach profilowanych na konstrukcjach stalowych 2,5 grubość jednostka połączenia opakowania V14 V16 V19 długość pod kładki JT2 3H 5,5 x 19 o s o 3, C 5,5 x 25 o s o 9,0 500 C JT2 3H 5,5 x 19 V16 stal ulepszona, ocynkowana podkładka ocynkowana, zmontowana podcięcie pod łbem wkręta zdolność wiercenia: t I + t II...1,0+2,5 napęd...sw8 obroty wkrętarki obr/min grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie EJOT Jakość łączy

18 WKRĘTY WIERCĄCE MOCOWANIE BLACH DO KONSTRUKCJI STALOWYCH GRUBOŚĆ KONSTRUKCJI 3 EJOT SAPHIR JT2 3 4,8 wkręt ocynkowany 18 do połączeń wzdłużnych stalowych blach profilowanych na konstrukcjach stalowych 1,5 stal ulepszona, ocynkowana podkładka ocynkowana, zmontowana zdolność wiercenia: t I + t II...1,5+2,0 napęd...sw8 obroty wkrętarki obr/min grubość jednostka połączenia opakowania V14 V16 V19 długość pod kładki JT2 3 4,8 x 19 s s 8, A 4,8 x 25 s s 14,0 500 A 4,8 x 38 s s 24,0 500 C JT2 3 4,8 x 19 V14 EJOT SAPHIR JT2 3 5,5 wkręt ocynkowany do połączeń wzdłużnych stalowych blach profilowanych na konstrukcjach stalowych 2,5 stal ulepszona, ocynkowana podkładka ocynkowana, zmontowana zdolność wiercenia: t I + t II...1,0+2,5 napęd...sw8 obroty wkrętarki obr/min grubość jednostka połączenia opakowania V16 V19 V22 długość pod kładki JT2 3 5,5 x 19 s s o o 3,0 500 A 5,5 x 25 s s o o 9,0 500 A 5,5 x 35 s s o o 19,0 500 C JT2 3 5,5 x 19 V16 grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie

19 MOCOWANIE BLACH DO KONSTRUKCJI STALOWYCH GRUBOŚĆ KONSTRUKCJI 6 WKRĘTY WIERCĄCE EJOT SUPER-SAPHIR JT3 FR 6 5,5 wkręt nierdzewny stalowych blach falistych aluminiowych blach falistych na konstrukcjach stalowych 4,0 na konstrukcjach aluminiowych 4,0 19 grubość jednostka połączenia opakowania E11 E16 E19 długość pod kładki JT3 FR 6 5,5 x 25 s s o 7, B JT3 FR 6 5,5 x 25 E11 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej łeb kulisty podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II...2,0+4,0 napęd...t25 obroty wkrętarki obr/min do prawidłowego montażu zalecamy stosowanie klucza EJOT FR-tool (str. 55) EJOT SUPER-SAPHIR JT3 6 5,5 wkręt nierdzewny stalowych blach profilowanych aluminiowych blach profilowanych płyt warstwowych na konstrukcjach stalowych 4,0 na konstrukcjach aluminiowych 4,0 grubość jednostka połączenia opakowania E16 E19 E22 długość pod kładki JT3 6 5,5 x 25 s s o o 7,0 500 A 5,5 x 30 s s o o 11,0 500 A 5,5 x 35 s s o o 16,0 500 B 5,5 x 50 s s o o 31,0 250 C JT3 6 5,5 x 25 E16 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II...2,0+4,0 napęd...sw8 obroty wkrętarki obr/min grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie EJOT Jakość łączy

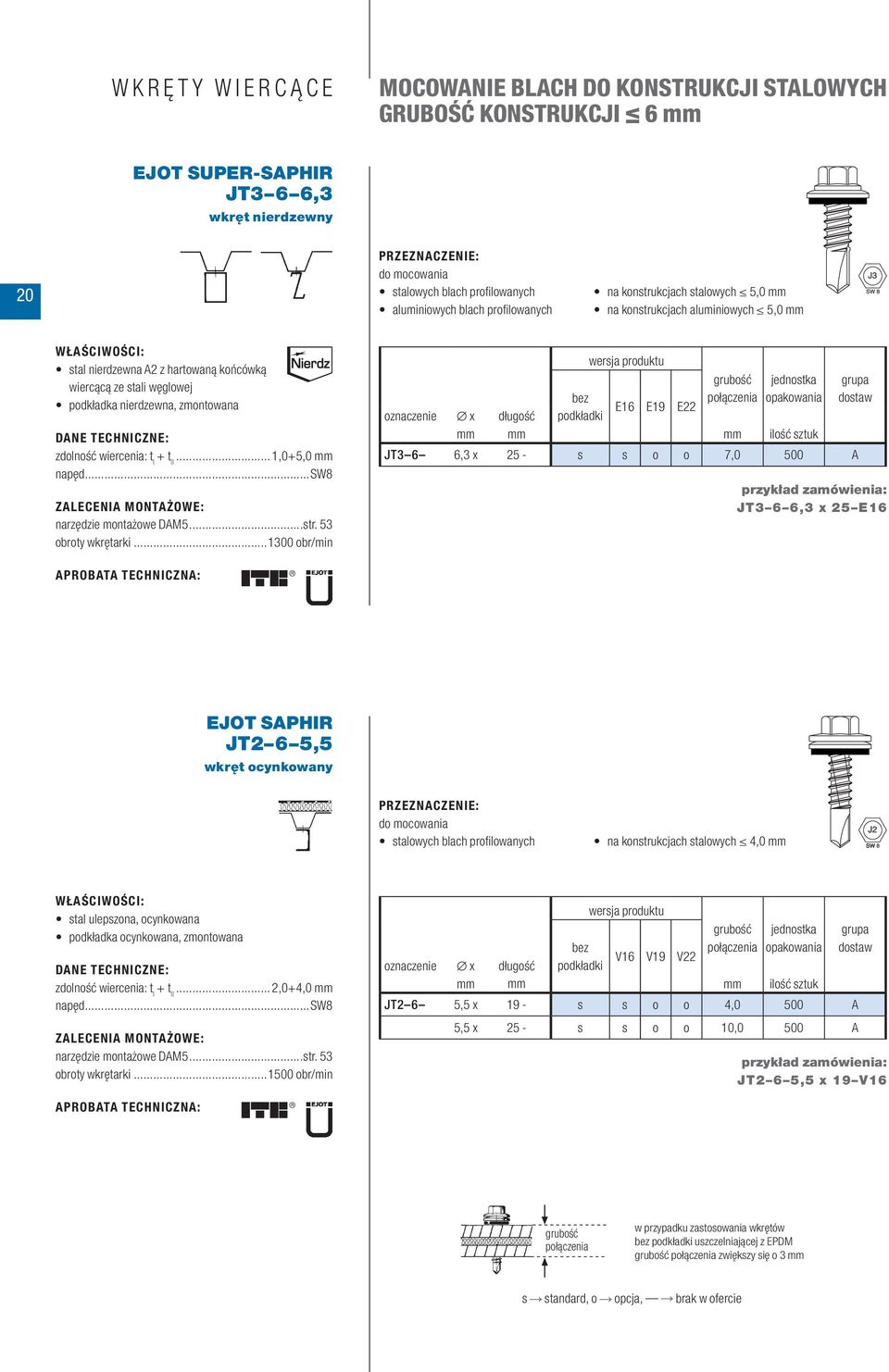

20 WKRĘTY WIERCĄCE MOCOWANIE BLACH DO KONSTRUKCJI STALOWYCH GRUBOŚĆ KONSTRUKCJI 6 EJOT SUPER-SAPHIR JT3 6 6,3 wkręt nierdzewny 20 stalowych blach profilowanych aluminiowych blach profilowanych na konstrukcjach stalowych 5,0 na konstrukcjach aluminiowych 5,0 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II...1,0+5,0 napęd...sw8 obroty wkrętarki obr/min grubość jednostka połączenia opakowania E16 E19 E22 długość pod kładki JT3 6 6,3 x 25 s s o o 7,0 500 A JT3 6 6,3 x 25 E16 EJOT SAPHIR JT2 6 5,5 wkręt ocynkowany stalowych blach profilowanych na konstrukcjach stalowych 4,0 stal ulepszona, ocynkowana podkładka ocynkowana, zmontowana zdolność wiercenia: t I + t II...2,0+4,0 napęd...sw8 obroty wkrętarki obr/min grubość jednostka połączenia opakowania V16 V19 V22 długość pod kładki JT2 6 5,5 x 19 s s o o 4,0 500 A 5,5 x 25 s s o o 10,0 500 A JT2 6 5,5 x 19 V16 grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie

21 MOCOWANIE BLACH DO KONSTRUKCJI STALOWYCH GRUBOŚĆ KONSTRUKCJI 6 WKRĘTY WIERCĄCE EJOT SAPHIR JT2 6 6,3 wkręt ocynkowany stalowych blach profilowanych na konstrukcjach stalowych 5,0 21 grubość jednostka połączenia opakowania V16 V19 V22 długość pod kładki JT2 6 6,3 x 19 s s o o 4,0 500 A 6,3 x 25 s s o o 10,0 500 A 6,3 x 32 s s o o 17,0 500 B 6,3 x 38 s s o o 23,0 500 B JT2 6 6,3 x 19 V16 stal ulepszona, ocynkowana podkładka ocynkowana, zmontowana zdolność wiercenia: t I + t II...1,0+5,0 napęd... SW3/8" obroty wkrętarki obr/min grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie EJOT Jakość łączy

22 WKRĘTY WIERCĄCE MOCOWANIE BLACH DO KONSTRUKCJI STALOWYCH GRUBOŚĆ KONSTRUKCJI 12 EJOT SUPER-SAPHIR JT3 FR 12 5,5 wkręt nierdzewny 22 stalowych blach falistych aluminiowych blach falistych na konstrukcjach stalowych 4,0 12,0 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej łeb kulisty podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II...2,0+10,0 napęd...t25 obroty wkrętarki obr/min do prawidłowego montażu zalecamy stosowanie klucza EJOT FR-tool (str. 55) grubość jednostka połączenia opakowania E11 E14 E16 długość pod kładki JT3 FR 12 5,5 x 40 s s o 11,0 500 A JT3 FR 12 5,5 x 40 E11 EJOT SUPER-SAPHIR JT3 12 5,5 wkręt nierdzewny stalowych blach profilowanych aluminiowych blach profilowanych na konstrukcjach stalowych 4,0 12,0 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II...2,0+10,0 napęd...sw8 obroty wkrętarki obr/min grubość jednostka połączenia opakowania E16 E19 E22 długość pod kładki JT3 12 5,5 x 40 s s o o 11,0 500 A JT3 12 5,5 x 40 E16 grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie

23 MOCOWANIE BLACH DO KONSTRUKCJI STALOWYCH GRUBOŚĆ KONSTRUKCJI 12 WKRĘTY WIERCĄCE EJOT SAPHIR JT2 12 5,5 wkręt ocynkowany stalowych blach profilowanych na konstrukcjach stalowych 4,0 12,0 23 grubość jednostka połączenia opakowania V16 V19 V22 długość pod kładki JT2 12 5,5 x 35 s s o o 10,0 500 A 5,5 x 50 s s o o 25,0 250 B 5,5 x 80 s s o o 55,0 200 C JT2 12 5,5 x 35 V16 stal ulepszona, ocynkowana podkładka ocynkowana, zmontowana zdolność wiercenia: t I + t II...2,0+10,0 napęd...sw8 obroty wkrętarki obr/min EJOT SAPHIR JT2 12 6,3 wkręt ocynkowany stalowych blach profilowanych na konstrukcjach stalowych 4,0 12,0 grubość jednostka połączenia opakowania V16 V19 V22 długość pod kładki JT2 12 6,3 x 35 s s o o 10,0 250 B 6,3 x 50 s s o o 25,0 250 B JT2 12 6,3 x 35 V16 stal ulepszona, ocynkowana podkładka ocynkowana, zmontowana zdolność wiercenia: t I + t II...2,0+10,0 napęd...sw10 obroty wkrętarki obr/min grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie EJOT Jakość łączy

24 WKRĘTY WIERCĄCE MOCOWANIE BLACH DO KONSTRUKCJI DREWNIANYCH EJOT SUPER-SAPHIR JT3 FR 2 4,9 wkręt nierdzewny 24 stalowych blach falistych aluminiowych blach falistych na konstrukcjach drewnianych stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej łeb kulisty podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II... 2,0 napęd...t25 obroty wkrętarki obr/min do prawidłowego montażu zalecamy stosowanie klucza EJOT FR-tool (str. 55) grubość jednostka połączenia opakowania E11 E14 E16 długość pod kładki JT3 FR 2 4,9 x 35 s s 5,0 500 C JT3 FR 2 4,9 x 35 E11 EJOT SUPER-SAPHIR JT3 2 4,9 wkręt nierdzewny stalowych blach profilowanych aluminiowych blach profilowanych na konstrukcjach drewnianych stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II... 2,0 napęd...sw8 obroty wkrętarki obr/min grubość jednostka połączenia opakowania E16 E19 E22 długość pod kładki JT3 2 4,9 x 35 s s o o 5,0 500 A 4,9 x 70 s s o o 40,0 250 C JT3 2 4,9 x 35 E16 grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie

25 MOCOWANIE BLACH DO KONSTRUKCJI DREWNIANYCH WKRĘTY WIERCĄCE EJOT SUPER-SAPHIR JT3 2 6,5 wkręt nierdzewny płyt warstwowych stalowych blach profilowanych aluminiowych blach profilowanych na konstrukcjach drewnianych 25 grubość jednostka połączenia opakowania E16 E19 E22 długość pod kładki JT3 2 6,5 x 50 s s o o 250 C 6,5 x 65 s s o o 250 C 6,5 x 80 s s o o 200 C 6,5 x 100 s s o o C 6,5 x 120 s s o o C 6,5 x 140 s s o o C 6,5 x 160 s s o o C 6,5 x 180 s s o o C 6,5 x 200 s s o o C stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II... 2,0 napęd...sw8 obroty wkrętarki obr/min JT3 2 6,5 x 50 E16 EJOT SAPHIR JT2 2 4,9 wkręt ocynkowany stalowych blach profilowanych na konstrukcjach drewnianych grubość jednostka połączenia opakowania V14 V16 V19 długość pod kładki JT2 2 4,9 x 35 s s 5,0 500 C JT2 2 4,9 x 35 V14 stal ulepszona, ocynkowana, powlekana organicznie podkładka ocynkowana, zmontowana kolory RAL oraz kolory specjalne na zapytanie zdolność wiercenia: t I + t II... 2,0 napęd...sw8 obroty wkrętarki obr/min grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie EJOT Jakość łączy

26 WKRĘTY WIERCĄCE MOCOWANIE BLACH DO KONSTRUKCJI DREWNIANYCH EJOT SAPHIR JT2 2 6,5 wkręt ocynkowany 26 stalowych blach profilowanych na konstrukcjach drewnianych stal ulepszona, ocynkowana podkładka ocynkowana, zmontowana zdolność wiercenia: t I + t II... 2,0 napęd... SW3/8" obroty wkrętarki obr/min grubość jednostka połączenia opakowania V16 V19 V22 długość pod kładki JT2 2 6,5 x 35 s s o o 5,0 500 A 6,5 x 50 s s o o 20,0 250 A 6,5 x 65 s s o o 35,0 250 B 6,5 x 90 s s o o 60,0 200 C JT2 2 6,5 x 35 V16 grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie

27 MOCOWANIE BLACH DO KONSTRUKCJI ALUMINIOWYCH WKRĘTY WIERCĄCE EJOT SAPHIR JT4 FR 4 4,8 wkręt nierdzewny aluminiowych blach falistych na konstrukcjach aluminiowych 3,0 27 grubość jednostka połączenia opakowania E11 E14 E16 długość pod kładki JT4 FR 4 4,8 x 19 o s 8, C JT4 FR 4 4,8 x 19 E14 stal nierdzewna A2 łeb kulisty podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II...1,0+3,0 napęd...t25 obroty wkrętarki obr/min do prawidłowego montażu zalecamy stosowanie klucza EJOT FR-tool (str. 55) EJOT SAPHIR JT4 FR 4 5,5 wkręt nierdzewny aluminiowych blach falistych na konstrukcjach aluminiowych 3,0 grubość jednostka połączenia opakowania E11 E14 E16 długość pod kładki JT4 FR 4 5,5 x 19 o s 8, C JT4 FR 4 5,5 x 19 E11 stal nierdzewna A2 łeb kulisty podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II...1,0+3,0 napęd...t25 obroty wkrętarki obr/min do prawidłowego montażu zalecamy stosowanie klucza EJOT FR-tool (str. 55) grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie EJOT Jakość łączy

28 WKRĘTY WIERCĄCE MOCOWANIE BLACH DO KONSTRUKCJI ALUMINIOWYCH EJOT SAPHIR JT4 4 4,8 wkręt nierdzewny 28 aluminiowych blach profilowanych na konstrukcjach aluminiowych 3,0 stal nierdzewna A2 podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II...1,0+3,0 napęd...sw8 obroty wkrętarki obr/min grubość jednostka połączenia opakowania E11 E14 E16 długość pod kładki JT4 4 4,8 x 19 s s 8, C JT4 4 4,8 x 19 E14 EJOT SAPHIR JT4 6 5,5 wkręt nierdzewny aluminiowych blach profilowanych na konstrukcjach aluminiowych 4,0 stal nierdzewna A2 podkładka nierdzewna, zmontowana zdolność wiercenia: t I + t II...2,0+4,0 napęd...sw8 obroty wkrętarki obr/min grubość jednostka połączenia opakowania E14 E16 E19 długość pod kładki JT4 6 5,5 x 19 s s 4,0 500 C 5,5 x 22 s s 7,0 500 C 5,5 x 30 s s 15,0 500 C JT4 6 5,5 x 19 E14 grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie

29 MOCOWANIE PŁYT WARSTWOWYCH DO KONSTRUKCJI STALOWYCH 6 WKRĘTY WIERCĄCE EJOT SUPER-SAPHIR JT3 D 6H 5,5/6,3 wkręt nierdzewny płyt warstwowych na konstrukcjach stalowych 1,5 6,0 29 długość pod kładki E16 E19 E22 grubość połączenia jednostka opakowania z podkładką JT3 D 6H 5,5/6,3 x 67 o o s o C 5,5/6,3 x 87 o o s o B 5,5/6,3 x 107 o o s o B 5,5/6,3 x 127 o o s o A 5,5/6,3 x 147 o o s o A 5,5/6,3 x 167 o o s o A 5,5/6,3 x 197 o o s o B 5,5/6,3 x 237 o o s o B JT3 D 6H 5,5/6,3 x 67 E19 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej podkładka nierdzewna, zmontowana zdolność wiercenia:... 6,0 napęd...sw8 w celu pewnego i prawidłowego zamocowania wkrętów wiercących EJOT SUPER-SAPHIR JT3 D zalecamy używać wkrętarki DAM5 z przystawką SH2 (str. 53) obroty wkrętarki obr/min EJOT SAPHIR JT2 D 6H 5,5/6,3 wkręt ocynkowany płyt warstwowych na konstrukcjach stalowych 1,5 6,0 długość pod kładki V16 V19 V22 grubość połączenia jednostka opakowania z podkładką JT2 D 6H 5,5/6,3 x 62 o o s o B 5,5/6,3 x 82 o o s o A 5,5/6,3 x 102 o o s o A 5,5/6,3 x 122 o o s o A 5,5/6,3 x 152 o o s o A 5,5/6,3 x 172 o o s o A 5,5/6,3 x 192 o o s o A JT2 D 6H 5,5/6,3 x 102 V19 stal ulepszona, ocynkowana, powlekana organicznie podkładka ocynkowana, zmontowana zdolność wiercenia:... 6,0 napęd...sw8 w celu pewnego i prawidłowego zamocowania wkrętów wiercących EJOT SAPHIR JT2 D zalecamy używać wkrętarki DAM5 z przystawką SH2 (str. 53) obroty wkrętarki obr/min grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie EJOT Jakość łączy

30 WKRĘTY WIERCĄCE MOCOWANIE PŁYT WARSTWOWYCH DO KONSTRUKCJI STALOWYCH 12 EJOT SUPER-SAPHIR JT3 D 12H 5,5/6,3 wkręt nierdzewny 30 płyt warstwowych na konstrukcjach stalowych 3,0 12,0 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej podkładka nierdzewna, zmontowana zdolność wiercenia:... 12,0 napęd...sw8 w celu pewnego i prawidłowego zamocowania wkrętów wiercących EJOT SUPER-SAPHIR JT3 D zalecamy używać wkrętarki DAM5 z przystawką SH2 (str. 53) obroty wkrętarki obr/min pod kładki grubość połączenia jednostka opakowania z podkładką długość E16 E19 E22 JT3 D 12H 5,5/6,3 x 75 s o s o C 5,5/6,3 x 95 s o s o B 5,5/6,3 x 115 s o s o A 5,5/6,3 x 135 s o s o A 5,5/6,3 x 155 s o s o A 5,5/6,3 x 175 s o s o B 5,5/6,3 x 195 s o s o B 5,5/6,3 x 245 s o s o B JT3 D 12H 5,5/6,3 x 75 E19 EJOT SAPHIR JT2 D 12H 5,5/6,3 wkręt ocynkowany płyt warstwowych na konstrukcjach stalowych 3,0 12,0 stal ulepszona, ocynkowana, powlekana organicznie podkładka ocynkowana, zmontowana zdolność wiercenia:... 12,0 napęd...sw8 w celu pewnego i prawidłowego zamocowania wkrętów wiercących EJOT SAPHIR JT2 D zalecamy używać wkrętarki DAM5 z przystawką SH2 (str. 53) obroty wkrętarki obr/min długość pod kładki V16 V19 V22 grubość połączenia jednostka opakowania z podkładką JT2 D 12H 5,5/6,3 x 80 s o s o B 5,5/6,3 x 95 s o s o A 5,5/6,3 x 115 s o s o A 5,5/6,3 x 135 s o s o A 5,5/6,3 x 155 s o s o A 5,5/6,3 x 195 s o s o A 5,5/6,3 x 235 s o s o A 5,5/6,3 x 250 s o s o B 5,5/6,3 x 275 s o s o B 5,5/6,3 x 300 s o s o B JT2 12H 5,5/6,3 x 80 V19 grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie

31 31 WKRĘTY GWINTUJĄCE J Z 3 6,3 x 19 E 16 EJOT wkręt gwintujący* materiał* wkręta długość wkręta podkładka uszczelniająca* podkładki uszczelniającej * WKRĘT GWINTUJĄCY Z gwint drobnozwojowy z końcówką walcową A gwint grubozwojowy B gwint drobnozwojowy z końcówką w kształcie szpica * MATERIAŁ 3 stal nierdzewna 2 stal ocynkowana * PODKŁADKA USZCZELNIAJĄCA Z EPDM E stal nierdzewna V stal ocynkowana EJOT Jakość łączy

32 WKRĘTY GWINTUJĄCE MOCOWANIE DO KONSTRUKCJI STALOWYCH 2 EJOT JZ3 6,3 wkręt nierdzewny 32 ORKAN Kalotte stal nierdzewna podkładka nierdzewna, zmontowana napęd... SW3/8" stalowych blach profilowanych aluminiowych blach profilowanych płyt warstwowych, płyt drewnianych płyt z tworzyw sztucznych płyt z cementu włóknistego długość pod kładki na konstrukcjach stalowych 2,0 na konstrukcjach aluminiowych 2,5 E16 E19 E22 jednostka opakowania z podkładką JZ3 6,3 x 19 s s o o 500 A 6,3 x 25 s s o o 500 A 6,3 x 32 s s o o 500 A 6,3 x 38 s s o o 500 A 6,3 x 50 s s o o 250 A 6,3 x 64 s s o o 250 A 6,3 x 80 s s o o 200 A 6,3 x 90 s s o o 200 A 6,3 x 100 s o s o 200 A 6,3 x 115 s o s o 150 A 6,3 x 125 s o s o 150 A 6,3 x 135 s o s o 100 A 6,3 x 150 s o s o 100 A 6,3 x 175 s o s o 100 A 6,3 x 200 s o s o 100 A 6,3 x 230 s o s o 100 A 6,3 x 270 s o s o 100 A JZ3 6,3 x 19 E16 EJOT JZ3 S 6,3 wkręt nierdzewny profili metalowych drewna na konstrukcjach stalowych 2,0 na konstrukcjach aluminiowych 2,5 stal nierdzewna łeb wpuszczany napęd...t30 długość pod kładki jednostka opakowania JZ3 S 6,3 x 19 s 1000 C 6,3 x 25 s 500 C 6,3 x 35 s 500 C 6,3 x 64 s 250 C 6,3 x 90 s 200 C JZ3 S 6,3 x 19 s standard, o opcja, brak w ofercie

33 MOCOWANIE DO KONSTRUKCJI STALOWYCH 2 WKRĘTY GWINTUJĄCE EJOT JZ2 6,3 wkręt ocynkowany stalowych blach profilowanych płyt warstwowych płyt z tworzyw sztucznych płyt z cementu włóknistego płyt drewnianych długość pod kładki na konstrukcjach stalowych 2,0 V16 V19 V22 jednostka opakowania z podkładką JZ2 6,3 x 19 s s o o 500 A 6,3 x 25 s s o o 500 A 6,3 x 32 s s o o 500 A 6,3 x 38 s s o o 500 A 6,3 x 50 s s o o 250 A 6,3 x 64 s s o o 250 A 6,3 x 80 s s o o 200 A 6,3 x 90 s s o o 200 A 6,3 x 100 s o s o 200 A 6,3 x 125 s o s o 150 A 6,3 x 150 s o s o 100 A 6,3 x 175 s o s o 100 A 6,3 x 200 s o s o 100 A JZ2 6,3 x 19 V16 stal ocynkowana podkładka ocynkowana, zmontowana napęd... SW3/8" 33 s standard, o opcja, brak w ofercie EJOT Jakość łączy

34 WKRĘTY GWINTUJĄCE MOCOWANIE DO KONSTRUKCJI DREWNIANYCH, STALOWYCH 2 EJOT JA3 6,5 wkręt nierdzewny 34 stal nierdzewna podkładka nierdzewna, zmontowana napęd... SW3/8" stalowych blach profilowanych aluminiowych blach profilowanych płyt warstwowych, płyt drewnianych płyt z tworzyw sztucznych płyt z cementu włóknistego długość pod kładki na konstrukcjach stalowych 2,0 na konstrukcjach aluminiowych 3,0 na konstrukcjach drewnianych dla połączeń wzdłużnych E16 E19 E22 jednostka opakowania z podkładką JA3 6,5 x 19 s s o o 500 A 6,5 x 25 s s o o 500 A 6,5 x 32 s s o o 500 A 6,5 x 38 s s o o 500 A 6,5 x 50 s s o o 250 A 6,5 x 64 s s o o 250 A 6,5 x 75 s s o o 250 A 6,5 x 90 s s o o 200 A 6,5 x 100 s o s o 200 A 6,5 x 115 s o s o 150 A 6,5 x 125 s o s o 150 A 6,5 x 150 s o s o 100 A 6,5 x 175 s o s o 100 A 6,5 x 200 s o s o 100 A 6,5 x 230 s o s o 100 A 6,5 x 260 s o s o 100 A 6,5 x 290 s o s o 100 A JA3 6,5 x 19 E16 EJOT JA3 LT 4,9 wkręt nierdzewny stal nierdzewna podkładka nierdzewna łeb soczewkowy napęd...t20 płyt elewacyjnych z tworzyw sztucznych płyt elewacyjnych z metalu długość na konstrukcjach drewnianych na konstrukcjach aluminiowych 2,0 pod kładki E14 E16 jednostka opakowania JA3 LT 4,9 x 25 s o o 500 B 4,9 x 38 s o o 500 C JA3 LT 4,9 x 25 E16 s standard, o opcja, brak w ofercie

35 MOCOWANIE DO KONSTRUKCJI DREWNIANYCH, STALOWYCH 2 WKRĘTY GWINTUJĄCE EJOT JA3 S 6,5 wkręt nierdzewny profili metalowych drewna długość na konstrukcjach stalowych 2,0 na konstrukcjach aluminiowych 3,0 na konstrukcjach drewnianych pod kładki jednostka opakowania JA3 S 6,5 x 35 s 500 B 6,5 x 95 s 500 C JA3 S 6,5 x 35 stal nierdzewna łeb wpuszczany napęd...t30 35 EJOT JA2 6,5 wkręt ocynkowany stalowych blach profilowanych płyt warstwowych płyt z tworzyw sztucznych płyt z cementu włóknistego płyt drewnianych długość pod kładki na konstrukcjach stalowych 2,0 na konstrukcjach drewnianych dla połączeń wzdłużnych V16 V19 V22 jednostka opakowania z podkładką JA2 6,5 x 19 s s o o 500 A 6,5 x 25 s s o o 500 A 6,5 x 32 s s o o 500 A 6,5 x 38 s s o o 500 A 6,5 x 50 s s o o 250 A 6,5 x 64 s s o o 250 A 6,5 x 75 s s o o 250 A 6,5 x 90 s s o o 200 A 6,5 x 100 s o s o 200 A 6,5 x 125 s o s o 150 A 6,5 x 150 s o s o 100 A 6,5 x 175 s o s o 100 A 6,5 x 200 s o s o 100 A JA2 6,5 x 19 V16 stal ocynkowana podkładka ocynkowana, zmontowana napęd... SW3/8" s standard, o opcja, brak w ofercie EJOT Jakość łączy

36 WKRĘTY GWINTUJĄCE MOCOWANIE W PODŁOŻU BETONOWYM EJOT BS R 6,3 wkręt ocynkowany stalowych blach profilowanych płyt warstwowych na podłożu betonowym C12/C15 36 stal ulepszona, ocynkowana, z powłoką organiczną podkładka ocynkowana napęd...sw8 długość pod kładki V16 V19 V22 długość użytkowa średnica wierconego otworu jednostka opakowania z podkładką BS R 6,3 x 35 s s o o 10 5, A 6,3 x 45 s s o o 20 5, A 6,3 x 100 s o s o 75 5, A 6,3 x 120 s o s o 95 5,0 500 A 6,3 x 140 s o s o 115 5,0 500 A 6,3 x 160 s o s o 135 5,0 500 A 6,3 x 180 s o s o 155 5,0 500 A 6,3 x 200 s o s o 175 5,0 500 A 6,3 x 220 s o s o 195 5,0 500 A 6,3 x 240 s o s o 215 5,0 500 A BS R 6,3 x 35 V16 s standard, o opcja, brak w ofercie

37 DEKTITE USZCZELNIENIA PRZEJŚĆ PRZEZ PRZEGRODY 37 przechwycenie obciążenia za pomocą dwóch elastycznych karbów duża powierzchnia podstawy ramka aluminiowa łatwy do dopasowania rozmiar rury eliminacje skręcania elastyczny kołnierz stożkowy niski profil wysoka szczelność materiał: wysoceodporny na warunki atmosferyczne EPDM ZALETY: perfekcyjne uszczelnienie przejść przez fasady i dachy możliwość doboru uszczelnienia dla przejść o średnicach do 610 uszczelnianie przejść o profilu okrągłym oraz prostokątnym uszczelnianie przejść nowo budowanych, jak i istniejących wykonanie z EPDM gwarancją wyeliminowania możliwości zmęczenia materiału odporne na warunki atmosferyczne oraz promienie UV długa żywotność wytrzymałość na temperaturę krótkotrwałą do +150 C wytrzymałość na temperaturę ciągłą do +115 C wytrzymałość na zimno do 50 C elastyczność manżety umożliwia perfekcyjne dopasowanie do profilu podłoża elastyczny korpus manżety kompensuje termiczne zmiany długości elastyczna manżeta nie wymaga zastosowania opasek zaciskowych EJOPLAST jednoskładnikowa masa doskonale uszczelnia styk pomiędzy manżetą, a podłożem EJOT Jakość łączy

38 DEKTITE USZCZELNIENIA PRZEJŚĆ PRZEZ PRZEGRODY Dektite Square idealne uszczelnianie rur na dachach i fasadach stalowych Perfekcyjne uszczelnienie na dachach i fasadach. Przeznaczony do uszczelniania nowopowstałych przejść, zarówno na podłożu o przekroju falistym, jak i trapezowym. Dektite Square średnica rury wymiar podstawy nachylenie dachu EJOPLAST ml EJOT JT2/JT3 DFE x C DFE x A DFE x A DFE x A DFE x A DFE x A DFE x A DFE x A Ostrymi nożyczkami przyciąć stożek w ten spo sób, aby ciasno pasował do rozmiaru uszczelnianej rury. 2. Nasunąć na rurę manżetę Dektite, używając przy tym wody jako smaru. 3. Nałożyć substancję uszczelnia jącą EJOPLAST, zawijając elasty cz ny kołnierz. 4. Dopasować manżetę Dektite do profilu dachu. Wygładzić wszelkie zagięcia i nierówności. Nie na cią gać maksymalnie manżety, aby umoż li wić korekty wibracji. 5. Przymocować manżetę Dektite za pomocą wkrętów wiercących EJOT typu JT2/JT3.

39 USZCZELNIENIA PRZEJŚĆ PRZEZ PRZEGRODY DEKTITE Perfekcyjne uszczelnienie na dachach i fasadach. Przeznaczony do uszczelniania nowopowstałych przejść. Duża powierzchnia podstawy manżety gwarantuje łatwe i szybkie wyprofilowanie do podłoża. Ponadto może być wykorzystany jako wyjście awaryjne dla błędnie wykonanych przejść. Dektite Soaker perfekcyjne uszczelnienie przeznaczone do stosowania na dachach i ścianach Dektite Soaker średnica rury wymiar podstawy nachylenie dachu EJOPLAST ml EJOT JT2/JT3 DF x C DF x C DF x C DF x C Ostrymi nożyczkami przyciąć stożek w ten sposób, aby pasował do rozmiaru uszczelnianej rury. 2. Nasunąć na rurę manżetę Dektite Soaker, używając przy tym wody jako smaru. 3. Zaznaczyć brzeg Soakera na dachu. Usunąć manżetę i za z na czyć 30 zakres nachodzenia. 4. Wyciąć zakres w środku zaznaczonego pola. Zaokrąglić ostre krawędzie. Dla stabilizacji wycięcia w dachu, jeżeli jest taka potrzeba, wykonać wzmocnienie otworu. 5. Nanieść masę uszczelniającą EJOPLAST i dopasować Dektite Soaker dokładnie do kształtu blachy profilowanej. 6. Mocowanie rozpocząć od strony profilu dachu/elewacji z żebrami (fa lami). Mocowanie rozpocząć od środka listwy mocującej do ich zew nętrznych końców. Pozostałe strony mocowanych listew manżety w identycznej kolejności. 7. Użyć dołączone paski metalowe w celu uszczelnienia zachodzących na siebie końcówek. Odciąć ewentualnie wystające części manżety. EJOT Jakość łączy

40 DEKTITE USZCZELNIENIA PRZEJŚĆ PRZEZ PRZEGRODY Dektite Retrofit do wykonywania uszczelnień wokół istniejących rur Perfekcyjne uszczelnienie na dachach i fasadach. Konstrukcja manżety ze szczelnym zamkiem predysponuje ją do wykonywania uszczelnień w miejscach trudnodostępnych oraz istniejących przejść. Dektite Retrofit średnica rury średnica podstawy nachylenie dachu EJOPLAST ml EJOT JT2/JT3 RF C RF C RF C RF S x C Ostrymi nożyczkami przyciąć stożek w ten sposób, aby pasował do rozmiaru uszczelnianej rury. 2. Dektite Retrofit owinąć wokół rury i zamknąć zamki metalowe (w kierunku z góry do dołu). 3. Zamki Dektite Retrofit ścisnąć kombinerkami uniwersalnymi. 4. Nałożyć substancję uszczelniającą EJOPLAST i dopasować Dektite Retrofit dokładnie do kształtu blachy profilowanej. 5. Przymocować Dektite Retrofit wkrętami wiercącymi EJOT JT2/JT3.

41 USZCZELNIENIA PRZEJŚĆ PRZEZ PRZEGRODY DEKTITE Perfekcyjne uszczelnienie na dachach i fasadach. Taśma uszczelniająca umożliwiająca uszczelnianie przejść prostokątnych, jak i okrągłych o dowolnych wymiarach. Rozciągany o 25% brzeg pasa uszczelniającego umożliwia łatwe dopasowanie do podłoża. Dektite Strip Flash do wykonywania uszczelnień przejść prostokątnych i okrągłych o dowolnych wymiarach Dektite Strip Flash długość x szerokość silicon W 15 ml EJOT JT2/JT3 DSFBNG 3,1 m x x A DSFEG 10,0 m x x A Wytyczyć barwioną linką górną linię nałożenia uszczelnienia oraz montażu taśmy, nie wyżej niż 75 od podstawy. 2. Nałożyć warstwę uszczelniającą na czystą powierzchnię wg wytyczonej wcześniej linii. 3. Zamocować wzdłuż górnej krawędzi rozciągania taśmy. 4. Dolną część taśmy dopasować do profilu blachy, nie używać narzędzi. 5. Odgiąć taśmę, nałożyć warstwę uszczelniającą na podłoże wzdłuż całej dolnej krawędzi taśmy. 6. Zamocować dolną krawędź taśmy wkrętami dołączonymi w zestawie. 7. Obciąć nadmiar taśmy, aby zachować estetykę wykonania. 8. Wykonać zakończenie za pomocą dołączonej do zestawu taśmy aluminiowej (taśma 3,1 m nie zawiera taśmy aluminiowej). EJOT Jakość łączy

42 DEKTITE AKCESORIA USZCZELNIENIA PRZEJŚĆ PRZEZ PRZEGRODY EJOPLAST materiał uszczelniający 42 właściwości: EJOPLAST jest jednoskładnikową masą uszczelniającą na bazie kwasu poliwęglanowego i kopolimeru. EJOPLAST przywiera do wszystkich materiałów, tj.: stal, aluminium, miedź, mosiądz, szkło, drewno, ceramika, bitumit, beton, tynk, pleksi, płytki, cegła, poliestry, papa dachowa etc. Gładkie, nieporowate powierzchnie mogą być nawet mokre, podczas gdy powierzchnie porowate powinny być w zasadzie suche. EJOPLAST można czyścić typowymi dostępnymi środkami czystości. Nie można jej czyścić środkami zawierającymi rozpuszczalniki. Powierzchnia po minutach nie jest klejąca (zależnie od temperatury), a także natychmiast po kontakcie z wodą (np. poprzez wygładzenie). wskazówki do obróbki: Tubki składować w temperaturze pokojowej. Uszczelniane powierzchnie powinny być odtłuszczone. Do późniejszego wygładzania używać dużo wody. Odpowiedni przekrój dysz oraz użycie pistoletu, pozwala ekonomicznie dozować masę podczas nakładania. Zbyt duża ilość nałożonej masy EJOPLAST może być trudna do usunięcia ze względu na bardzo dobre właściwości przylegające. Czyszczenie narzędzi pracy może odbywać się za pomocą odpowiedniego środka czyszczącego, acetonu lub benzyny. Rozpoczęte tuby możliwie szybko zużyć. EJOPLAST zawiera palne rozpuszczalniki, dlatego podczas pracy należy zapewnić prawidłową wentylację i unikać pracy w pobliżu otwartego ognia lub innych źródeł zapalnych. Temperatura pracy: +5 C do +30 C. EJOT opaska zaciskowa do uszczelniania manżet rurowych Dektite EJOPLAST zawartość kolor 80 ml transparentny A 310 ml transparentny A 310 ml biały C 310 ml szary C EJOPLAST ml - kolor transparentny stal nierdzewna dla dodatkowego mocowania uszczelnienia pomiędzy rurą a manżetą Dektite średnica rury OPASKA ZACISKOWA C C C C C C EJOT obejma zaciskowa stal nierdzewna szerokość 7 obejma składa się z zamka i taśmy, długość obejmy obwód rury + 50 dla rur o średnicy powyżej 150 Opaska i obejma nie stanowią wyposażenia standardowego uszczelnień Dektite, zamawiane są oddzielnie.

43 MOCOWANIA SPECJALNE AKCESORIA, NARZĘDZIA ORKAN-KALOTTy do zwiększenia docisku elementu mocowanego 43 PODKŁADKI USZCZELNIAJĄCE wykonane ze stali nierdzewnej lub ocynkowanej lakierowane wg RAL Wkrętarka DAM5 elektroniczna z ogranicznikiem głębokości EJOT Jakość łączy

44 MOCOWANIA SPECJALNE EJOT JB3 7,2 wkręt nierdzewny do naprawiania błędnie wykonanych otworów stal nierdzewna podkładka nierdzewna, zmontowana napęd... SW3/8" długość pod kładki E16 E19 E22 jednostka opakowania JB3 7,2 x 19 s s o o 500 C 7,2 x 25 s s o o 500 C JB3 7,2 x 19 E16 EJOT JT3 X 2 6,0 wkręt nierdzewny do mocowania klipów w systemie Kalzip na konstrukcjach stalowych 1,25 na konstrukcjach aluminiowych 1,25 44 stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej zdolność wiercenia:... 2,0 napęd...sw8 grubość jednostka połączenia opakowania E16 E19 E22 długość pod kładki JT3 X 2 6,0 x 25 s 9,0 500 C 6,0 x 36 s 20,0 500 C 6,0 x 46 s 30,0 500 C JT3 X 2 6,0 x 25 grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie

45 MOCOWANIA SPECJALNE EJOT SUPER-SAPHIR JT3 ST 2 6,0 wkręt nierdzewny systemów szyn stalowych z izolacją drewna na konstrukcjach stalowych 1,25 na konstrukcjach aluminiowych 1,25 długość pod kładki grubość połączenia jednostka opakowania z podkładką JT3 ST 2 6,0 x 60 s 45,0 250 C 6,0 x 80 s 65,0 250 C 6,0 x 100 s 85,0 250 C 6,0 x 120 s 105,0 250 C 6,0 x 140 s 125,0 250 C 6,0 x 160 s 145,0 250 C 6,0 x 180 s 165,0 250 C 6,0 x 200 s 185,0 250 C stal nierdzewna A2 z hartowaną końcówką wiercącą ze stali węglowej łeb wpuszczany zdolność wiercenia:... 2,0 napęd...t25 obroty wkrętarki obr/min JT3 ST 2 6,0 x 80 systemów szyn stalowych z izolacją drewna długość pod kładki na konstrukcjach stalowych 1,25 grubość połączenia jednostka opakowania z podkładką JT2 ST 2 6,0 x 60 s 46,0 250 C 6,0 x 80 s 66,0 250 C 6,0 x 100 s 86,0 200 C 6,0 x 120 s 106,0 200 C 6,0 x 140 s 126,0 200 C 6,0 x 160 s 146,0 150 C 6,0 x 180 s 166,0 150 C 6,0 x 200 s 186,0 150 C JT2 ST 2 6,0 x 120 EJOT SAPHIR JT2 ST 2 6,0 wkręt ocynkowany stal ulepszona, ocynkowana, powlekana organicznie łeb wpuszczany zdolność wiercenia:... 2,0 napęd...t25 obroty wkrętarki obr/min 45 grubość połączenia w przypadku zastosowania wkrętów podkładki uszczelniającej z EPDM grubość połączenia zwiększy się o 3 s standard, o opcja, brak w ofercie EJOT Jakość łączy
