1 EJOT łączniki ORKAN- zalety szybka i bezproblemowa instalacja wysoka jakość produktu dzięki ścisłej kontroli jakości szybka modernizacja na istniejących dachach wykorzystanie istniejących otworów w pokryciu dachowym minimalne otwory = zmniejszona ingerencja oraz zniszczenie membrany j zastosowanie sprawdzonych elementów uszczelniających brak specjalistycznych narzędzi montażowych ekstremalnie bezpieczne mocowanie poprzez bezpośrednie mocowanie do podkonstrukcji bezpłatny pomiar do wstępnego projektu krótki czas dostawy elastyczność w przypadku indywidualnych rozwiązań kompetentne doradztwo opis EJOT do systemów solarnych wykonane są ze stali nierdzewnej A2 i przeznaczone systemów solarnych lub ogniw fotowoltaicznych do wszystkich obecnych na rynku podkonstrukcji z drewna, stali i betonu. System z łącznikami EJOT gwarantuje szczelną instalację i wysoką nośność oraz umożliwia optymalne pozycjonowanie spirali regulacyjnej poprzez zmianę jej wysokości. Łącznik EJOT do systemów solarnych jest kombinacją go do podkonstrukcji stalowych lub drewnianych wg DIN 571, który jest połączony w procesie spawania z roboczą częścia metryczną. Kompletny pakiet składa się z go zintegrowanego z roboczą częścią metryczną, nakrętki, nakrętki zabezpieczającej oraz powiązanych podkładek. Alternatywą dla nakrętek M10 są nakrętki samohamujące DIN W zależności od przeznaczenia stosuje się odpowiedni system uszczelniający (np.: EJOT ORKAN-Kalotta lub element uszczelniający FZD). Wkręt jest mocowany do podkonstrukcji i przejmuje siły rozciągające np: siły ssania wiatru. Wartości charakterystyczne obciążeń są zdefiniowane w Dopuszczeniu Z EJOT są przeznaczone do montażu instalacji systemów solarnych oraz ogniw fotowoltaicznych na blachach trapezowych i falistych oraz płytach warstwowych. 76

bezpieczne mocowanie poprzez bezpośrednie mocowanie do podkonstrukcji bezpłatny pomiar do wstępnego projektu krótki czas dostawy elastyczność w przypadku indywidualnych rozwiązań kompetentne

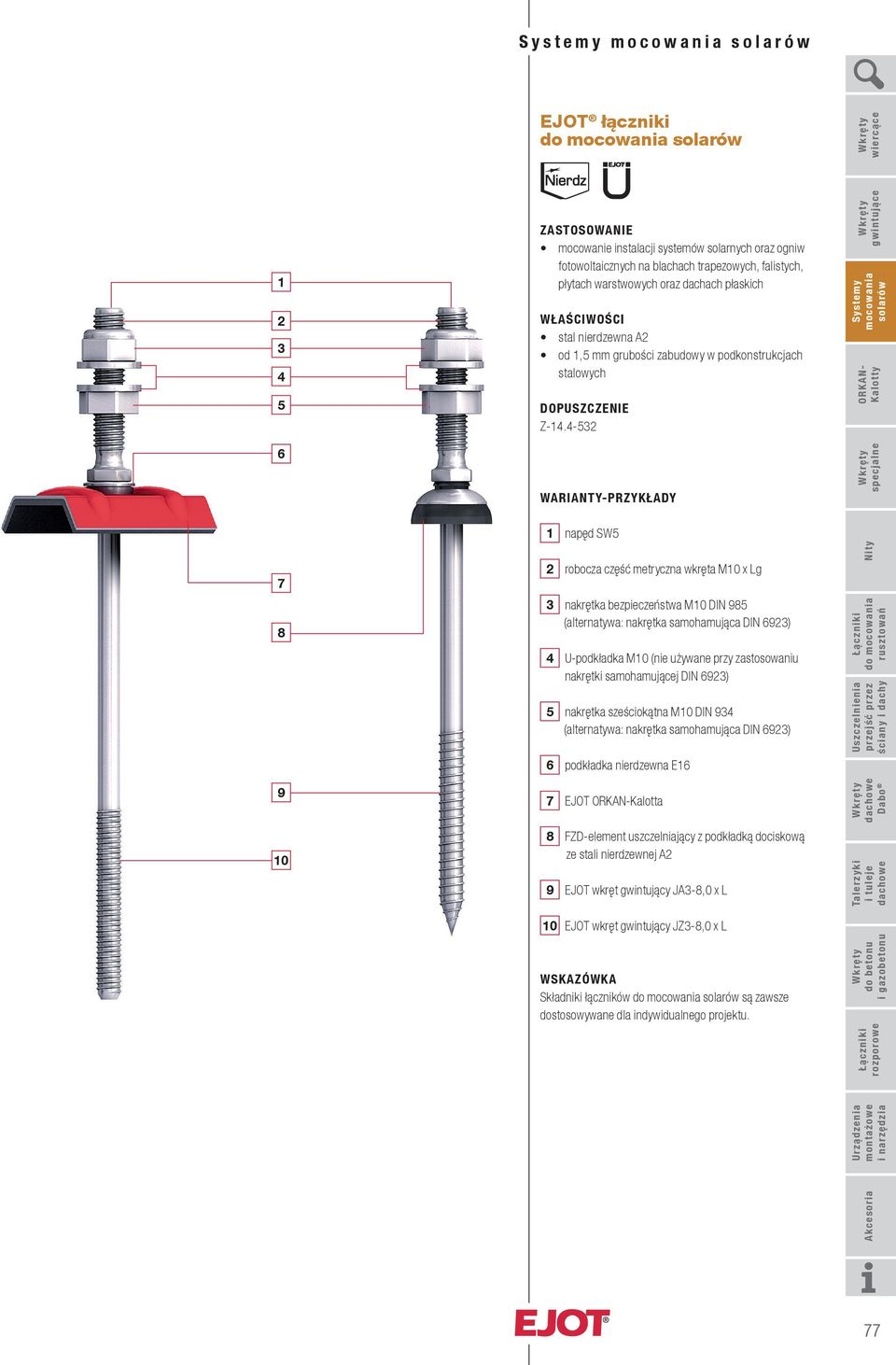

2 EJOT łączniki zastosowanie mocowanie instalacji systemów solarnych oraz ogniw fotowoltaicznych na blachach trapezowych, falistych, płytach warstwowych oraz dachach płaskich właściwości stal nierdzewna A2 od 1,5 mm grubości zabudowy w podkonstrukcjach stalowych dopuszczenie Z Warianty-przykłady ORKAN napęd SW5 2 robocza część metryczna M10 x Lg 3 nakrętka bezpieczeństwa M10 DIN U-podkładka M10 (nie używane przy zastosowaniu nakrętki samohamującej DIN 6923) 5 nakrętka sześciokątna M10 DIN podkładka nierdzewna E16 7 EJOT ORKAN-Kalotta 8 z podkładką dociskową ze stali nierdzewnej A2 9 EJOT wkręt gwintujący JA3-8,0 x L 10 EJOT wkręt gwintujący JZ3-8,0 x L Składniki łączników są zawsze dostosowywane dla indywidualnego projektu. 77

4-532 Warianty-przykłady ORKAN - 7 8 9 10 1 napęd SW5 2 robocza część metryczna M10 x Lg 3 nakrętka bezpieczeństwa M10 DIN 985 4 U-podkładka M10 (nie używane przy zastosowaniu nakrętki

3 EJOT łącznik solarny JZ3 do podkonstrukcji stalowych ORKAN- Wypełnij wartości w tabeli zaznaczonej na czerwono a uzyskasz prawidłowo dobrany łącznik solarny EJOT przeznaczony, do podkonstrukcji stalowej. A określenie długości L wysokość blachy trapezowej/płyty warstwowej/płyty cementowej + 20 mm = minimalna długość L Wpisz do tabeli następną najwyższą, dostępną standardową długość. B określenie długości części roboczej LG Wybierz spośród dwóch dostępnych długości: 50 mm 70 mm Wpisz wybraną wartość w tabelę. Kalotta określenie u uszczelnienia Wpisz w tabelę wybrany uszczelnienia: Kalotta FZD odniesienia ORKAN-Kalotta... strona 83 D określenie u zestawu nakrętek Wybierz spośród dwóch dostępnych zestawów nakrętek: nakrętka sześciokątna (DIN DIN 985) nakrętka samohamująca (DIN 6923) Wpisz wybrany zestawu w tabelę. FZD Standardowe długości wkrętów Łącznik solarny JZ3 do podkonstrukcji stalowych. Inne warianty na zapytanie! gwintu EJOT kod produktu Ø D [mm] długość L [mm] długość części roboczej Lg [mm] uszczelnienia zestaw nakrętek JZ3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JZ3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JZ3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JZ3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JZ3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JZ3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JZ3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JZ3 SB 8,0 A B D 78

B określenie długości części roboczej LG Wybierz spośród dwóch dostępnych długości: 50 mm 70 mm Wpisz wybraną wartość w tabelę.

4 EJOT łącznik solarny JA3 do podkonstrukcji drewnianych Kalotta Wypełnij wartości w tabeli zaznaczonej na czerwono a uzyskasz prawidłowo dobrany łącznik solarny EJOT przeznaczony, do podkonstrukcji drewnianej. A określenie długości L wysokość blachy trapezowej/płyty warstwowej/płyty cementowej + 60 do 70 mm = minimalna długość L Wpisz do tabeli następną najwyższą, dostępną standardową długość. B określenie długości części roboczej LG Wybierz spośród dwóch dostępnych długości: 50 mm 70 mm Wpisz wybraną wartość w tabelę. ORKAN - FZD określenie u uszczelnienia Wpisz w tabelę wybrany uszczelnienia: Kalotta FZD odniesienia ORKAN-Kalotta... strona 83 D określenie u zestawu nakrętek Wybierz spośród dwóch dostępnych zestawów nakrętek: nakrętka sześciokątna (DIN DIN 985) nakrętka samohamująca (DIN 6923) Wpisz wybrany zestawu w tabelę. gwintu EJOT kod produktu Ø D [mm] długość L [mm] długość części roboczej Lg [mm] uszczelnienia zestaw nakrętek JA3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JA3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JA3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JA3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JA3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JA3 SB 8, / 70 Kalotta / FZD sześciokątne / samohamujące JA3 SB 8,0 A B D Standardowe długości wkrętów Łącznik solarny JA3 do podkonstrukcji drewnianych. Inne warianty na zapytanie! 79

5 Tw ó j p a r t n e r d o i n d y w i d u a l n y c h r o z w i ą z a ń! EJOT element wspierający w kombinacji z łącznikiem solarnym EJOT FD siła ścinająca wynikająca z ciśnienia wiatru ssanie wiatru W kręty w i ercą ce zastosowanie do bezpiecznego podniesionych systemów fotowoltaicznych na dachach płaskich opis EJOT oferuje nowe rozwiązanie systemów fotowoltaicznych na dachach płaskich, które jest przeznaczone do bezpośredniego montażu na membranie j. Kombinacja łącznika solarnego EJOT FD z elementem wspierającym EJOT gwarantuje optymalną ochronę dla tego systemu przed ssaniem wiatru i siłą ścianającą, jak np: ochronę przed przesunięciem się instalacji na dachach lekko pochylonych. właściwości bezpieczne mocowanie obu elementów w konstrukcji nośnej dachu płaskiego przejmowanie sił ssania wiatru przez łącznik solarny EJOT u FD proste określenie sił rozciągajcych w punkcie, zgodnie z wytycznymi zawartymi w Dopuszczeniu Z przejmowanie sił ścinających przez element wspierający bezpieczne uszczelnienie na membranach z tworzyw sztucznych uszczelnienie zgodne z wytycznymi dla dachów płaskich adaptowalne do wielu systemów montażowych siła ścinająca wynikająca z nachylenia konstrukcji bezpieczne mocowanie bez obciążenia siła ścinająca wynikająca z ciśnienia wiatru Instalacje systemów fotowoltaicznych na dachach płaskich są wystawione bezpośrednio na działanie wiatru i innych obciążeń. Są różne sposoby aby powstrzymać i uniknąć przemieszczeń instalcji. Duża część rozwiązań oparta jest na balastowaniu lub elementach balastujących montowanych w ramie j. W związku z tym parametry dopuszczalnego obciążenia konstrukcji j są często w krytycznym punkcie. Szczególną uwagę należy zwrócić na dodatkowe obciążenie śniegiem i złą dostępność do chodzenia lub usuwania śniegu na dachach wyposażonych w instalacje solarne. EJOT element wspierający przejmowanie sił ścinających EJOT łącznik solarny FD przejmowanie sił ssania wiatru zalety niewielki dodatkowy ciężar mocowanych elementów brak konieczności stosowania dodatkowych elementów balastujących bezpieczne przejmowanie sił rozciągających i ścinających pewna kontrola nad występującymi siłami zapobieganie przed przemieszczeniem lub ześlizgnięciem systemu fotowoltaicznego bezpieczne uszczelnienie membrany j prosty i bezproblemowy montaż Akc esor ia Ur ząd zeni a mon ta żowe i na r zędz ia Łącz ni ki ro zpo rowe Wkrę ty do b eto nu i ga zobe ton u Tal erzyk i i tul eje d achowe Wkr ęt y pr zejść pr zez ścian y i dachy r uszt owań N it y W kręty specj a l ne O R KA N K a l otty S ystem y m ocow a ni a sol a rów W kręty gw i ntuj ą ce dwaj specjaliści dla dachów płaskich 80 System podniesiony widok detali z wbudowanymi produktami EJOT

fotowoltaicznych na dachach płaskich opis EJOT oferuje nowe rozwiązanie systemów fotowoltaicznych na dachach płaskich, które jest przeznaczone do bezpośredniego montażu na membranie j.

6 Twój partner do indywidualnych rozwiązań! EJOT łącznik solarny do podkonstrukcji betonowych zastosowanie mocowanie instalacji systemów solarnych oraz ogniw fotowoltaicznych na podkonstrukcjach betonowych 1 napęd SW5 2 robocza część metryczna M10 x Lg 3 nakrętka bezpieczeństwa M10 DIN U-podkładka M10 (nie używane przy zastosowaniu nakrętki samohamującej DIN 6923) 5 nakrętka sześciokątna M10 DIN 934 ORKAN - 6 podkładka E16 7 EJOT ORKAN Kalotta EJOT śruba nierdzewna A4 9 EJOT łącznik tworzywowo-metalowy SDF-S-10V Przed zastosowaniem należy sprawdzić rodzaj podłoża betonowego. Inne informacje na zapytanie. 9 81

podkonstrukcjach betonowych 1 napęd SW5 2 robocza część metryczna M10 x Lg 3 nakrętka bezpieczeństwa M10 DIN 985 4 U-podkładka M10 (nie używane przy
