1 KARTA TECHNICZNA PROFIL OSŁANIAJĄCY TERMOIZOLACJĘ I PŁYTKI NA WSPORNIKACH +MOCOWANIE DO RYNNY AQUAPROFIL COMBI DRAIN sz +R ELEMENT SYSTEMU PRZEZNACZENIE Profil COMBI DRAIN sz+r dedykowany jest do montażu na krawędziach balkonów/tarasów, gdzie warstwą użytkową są płyty tarasowe na wspornikach, kamień naturalny lub deski tarasowe, a hydroizolację stanowi membrana EPDM. Profil COMBI DRAIN sz+r zakrywa wszystkie warstwy znajdujące się poniżej nawierzchni balkonu/tarasu. Stanowi skuteczną ochronę czoła balkonu/tarasu i dodatkowo posiada wzmocnienie do stabilnego i trwałego montażu uchwytów do rynny. KSZTAŁT WY

2 WYMIARY Profile produkowane są w długościach: D = 1000 mm D = 2000 mm Wymiary profilu COMBI DRAIN sz+r w wersji standardowej: a = 95 mm b = 30 mm c = 40 mm d = grubość warstwy termoizolacji e = 150 mm f = 22 mm g= 22 mm h = 55 mm hm = 70 mm Profile o innych wymiarach wykonywane są na zamówienie. Narożniki w części okapowej mają wymiar D = 250 mm ELEMENTY SKŁADOWE SYSTEMU: 1. Profil (COMBI DRAIN sz+r) a. Profil szczytowy lewy (GL) b. Profil szczytowy prawy (GP) c. Profil czołowy (L)

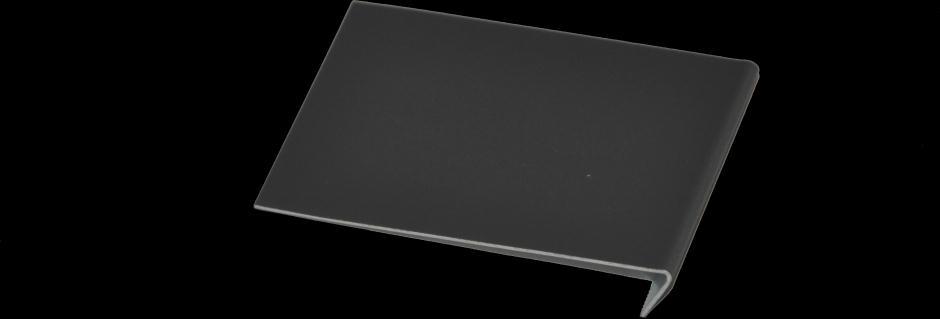

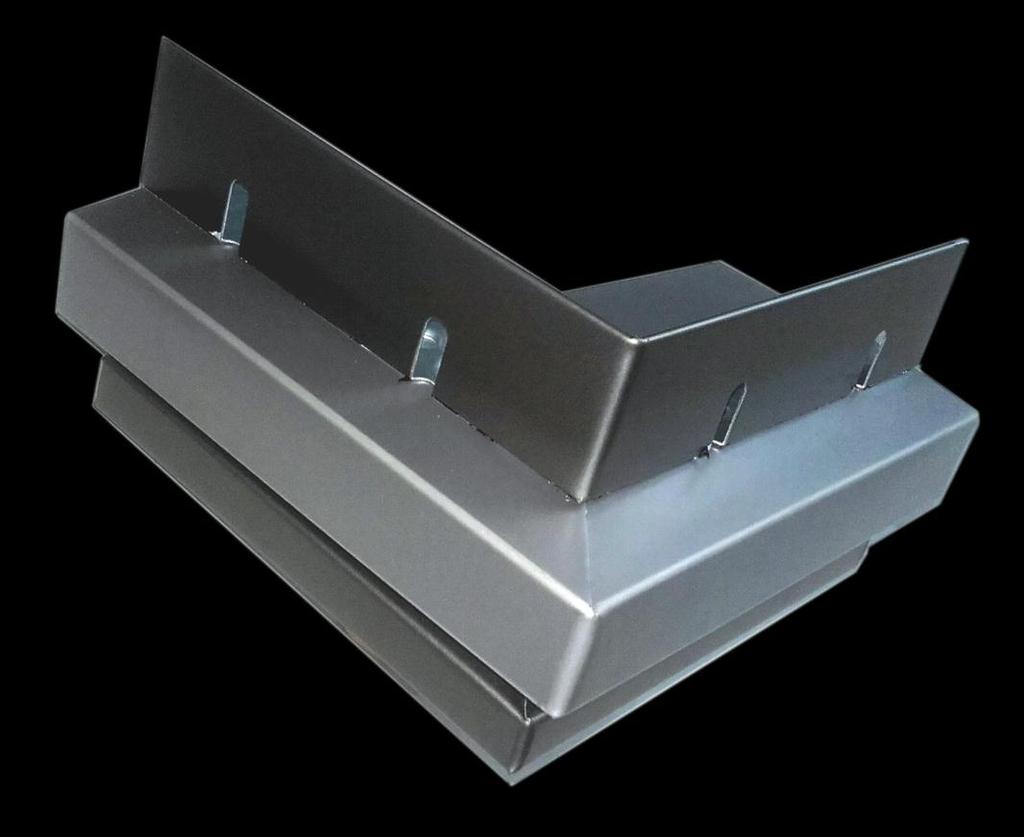

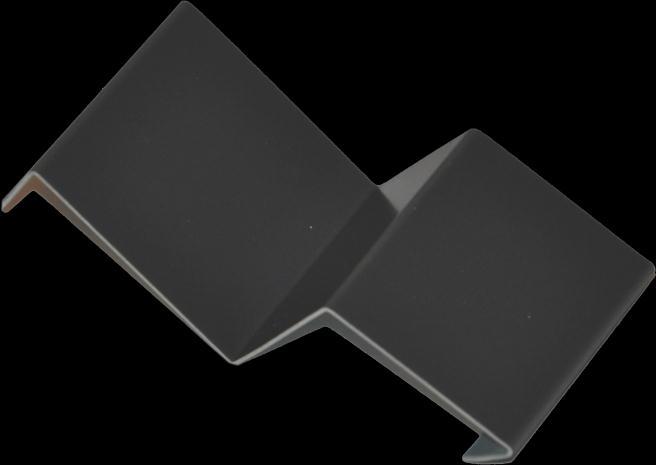

3 2. Zestaw maskownic połączeń (COMBI DRAINsz+R MP) Maskownica górna (COMBI DRAIN sz+r-mpg) Maskownica dolna (COMBI DRAIN sz+r-mpd) 3. Narożnik zewnętrzny (COMBI DRAIN sz+r-nz) Standardowy wymiar kąta: 90 O na zamówienie dostępne inne kąty (przy zamówieniu należy potwierdzić wymiar kąta).

4 4. Narożnik wewnętrzny (COMBI DRAIN sz+r-nw) Standardowy wymiar kąta: 270 O na zamówienie dostępne inne kąty (przy zamówieniu należy potwierdzić wymiar kąta). MATERIAŁ Profile AQUAPROFIL COMBI DRAIN sz+r dostępne są w wykonaniu z: 1. Blachy aluminiowej powlekanej o grubości 1 mm, 2. Blachy stalowej kwasoodpornej o grubości 1 mm, 3. Blachy miedzianej o grubości 1 mm. DOSTĘPNE KOLORY Dotyczy profili z blachy aluminiowej:

5 OPIS PRODUKTU Zadaniem profili COMBI DRAIN sz+r jest szybkie i skuteczne odprowadzenie wody z warstwy hydroizolacji przez perforacje w części osłonowej (otwory fasolkowe 10x30 mm). Za pomocą profilu COMBI DRAIN sz+r zakrywamy wszystkie warstwy balkonu/tarasu powyżej warstwy spadkowej (paroizolacja, termoizolacja, hydroizolacja, drenaż, warstwa użytkowa). Za pomocą Profili COMBI DRAIN sz+r jesteśmy w stanie uzyskać warstwę użytkową w poziomie przy zachowaniu prawidłowego spadku na płycie balkonowej 1,5-2 %. Do prawidłowego wykonania profili COMBI DRAIN sz+r są nam potrzebne następujące parametry balkonu: Wymiary płyty : - wymiar szerokości gotowej płyty L ( jeżeli przewidziana jest termoizolacja tzw. czoła to wymiary łącznie z termoizolacją płyty) - wymiar głębokości gotowej płyty z lewej strony GL - wymiar głębokości gotowej płyty z prawej strony GP - wymiary grubości warstw powyżej warstwy spadkowej (hydroizolacja, mata drenażowa, podstawka, płyta/deska): H1 - mierzone przy ścianie i H2 - mierzone na okapie płyty.

6 MONTAŻ Płyta balkonowa, tarasowa powinna posiadać spadek 1,5-2%. Podłoże do którego będziemy mocować profil COMBI DRAIN sz+r musi być nośne. W miejscu montażu profilu musi być wykonane zagłębienie min. 4mm na szerokość 160mm, tak aby wierzch profilu zlicował się z wierzchem płyty. Do mocowania elementów zalecamy Enkolit - masę klejąco-uszczelniającą na bazie bitumicznej o doskonałej przyczepności do każdego podłoża. Należy nanieść warstwę około 2mm na pasie o szerokości 155mm wzdłuż krawędzi płyty. Dodatkowo należy przymocować profil do warstwy spadkowej kołkami montażowymi SM 6x40 (2 szt./mb). Maskownice połączeń (MP) podklejone są taśma butylową, której zadaniem jest zamocowanie maskownicy oraz uszczelnienie połączeń elementów systemu. Wszystkie powierzchnie klejone elementów systemu należy bezwzględnie odtłuścić środkiem AQUACLEAN&WASH. Montaż należy rozpocząć od rozmieszczenia i zamocowania narożników, następnie należy dopasować profile tak aby między elementami był zachowany odstęp około 3-4 mm w celu kompensacji naprężenia spowodowanego właściwościami materiału. Zamontować maskownice połączeń (MP). Na tak zamontowane profile układać kolejne warstwy (paroizolacja, termoizolacja, hydroizolacja, drenaż, warstwa użytkowa) zgodnie z wytycznymi zawartymi w technologii producenta stosowanego systemu. Wszystkie prace powinny zostać wykonane zgodnie z kartami technicznymi, przepisami prawa budowlanego i sztuką budowlaną.
