1 Wytyczne dotyczące stosowania produktów serii

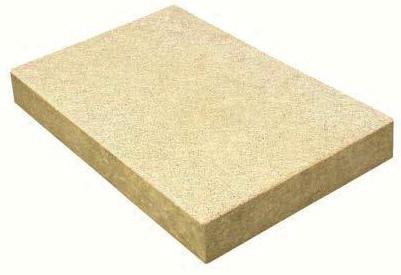

2 Mechaniczne mocowanie Ogólne wskazówki Podłoża: Beton Wskazówki dotyczące mechanicznego mocowania: Średnica wywierconego otworu: Kotwy do betonu Heraklith DDS z łbem oblanym plastikiem w kolorach białym lub beżowym lub (wiertło średnicy 6 mm) FBSR + talerzyk HTV (wiertło średnicy 5 mm) Opis wyrobu Niepalna wielowarstwowa płyta wełny drzewnej z rdzeniem z wełny mineralnej. Płyta wielowarstwowa warstwą wierzchnią wiązana cementem i niepalną wełną mineralną Knauf Insulation ze znakiem jakości RAL. Krawędzie są proste na każdym boku. Zakres stosowania Do izolacji cieplnej i akustycznej sufitów i ścian w podziemnych garażach, piwnicach i pomieszczeniach gospodarczych oraz do poprawy odporności ogniowej betonowych sufitów (ochrona przeciwpożarowa). Wymagane dokumenty Karta produktu Deklaracja Właściwości Użytkowych Knauf Insulation W4312CPCPR Składowanie Produkty serii to wysokiej jakości płyty do stosowania wizualnego. Dlatego płyty te należy przechowywać na płasko i chronić przed wilgocią i zabrudzeniem. 2

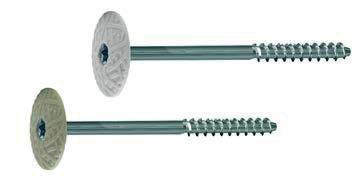

3 Narzędzia Tarczówka stolarska bądź tarczówka ręczna z szyna prowadzącą o odpowiedniej głębokości cięcia Piła z uzbrojeniem ze stopu twardego (piła widiowa) Wiertarka z wiertłem do betonu Ø 5 albo 6 mm Wkrętarka akumulatorowa z Torx 30 dla DDS i DDS-MW, alternatywnie Torx 40 dla BTW/BTB ewentualnie teleskopowy wspornik Elementy mocujące Śruby do betonu Heraklith DDS białe albo beżowe (kategoria korozyjności C3) Heraklith FBSR + HTV Rodzaj montażu Mechaniczne mocowanie Dobór kotew do podłoża Beton kotwy DDS lub FBSR firmy EJOT Pustaki ceramiczne kotwy SDF Ejot Montaż Przed rozpoczęciem montażu należy sprawdzić poprawność wykonania stropu oraz brak ewentualnych nieszczelności na łączeniach, aby wyeliminować wszelkie możliwe przecieki wody przez strop np. z instalacji nieszczelnych. Montaż płyt jest częścią prac wykończeniowych i powinien być przeprowadzany wyłącznie w kontrolowanych warunkach wilgotności i temperatury. Nie może zostać przekroczona wilgotność względna powietrza wynosząca 75%. Wszystkie prace powodujące zapylenie muszą zostać zakończone przed rozpoczęciem instalacji. Wymagania dotyczące podłoża Należy przestrzegać dozwolonych wartości granicznych odchyleń od płaszczyzny stropu DIN Należy ewentualnie zniwelować nierówne podłoża. Ponadto należy usunąć mocno wystające stopy szalunku w celu otrzymania płaskiego podłoża. W przypadku otynkowanych podłoży należy przedłużyć element mocujący płyty o występującą grubość warstwy tynku. 3

4 Mechaniczne mocowanie bezpośrednio na suficie / ścianie Strop w obiektach nowobudowanych / modernizacja Do umocowania płyt wymaganych jest 5 śrub do betonu DDS plus albo DDS-MW na każdą płytę zgodnie z poniższym schematem mocowania. Śruba do betonu jest najpierw umieszczona w punkcie przecięcia przekątnych, kolejne śruby do betonu są umieszczane w narożnikach płyt w odległości 10 cm od krawędzi czołowej albo wzdłużnej płyty. Mocowanie płyt 1000x600mm Wymagane łączniki: 5 łączników na płytę 8,3 łącznika/m 2 Mocowanie płyt pełnowymiarowych 2000 x 600 (lub 500) Wymagane łączniki: 6 łączników na każdą płytę (dla wymiaru 1000x600 tj. 5 szt. łączników na 1 m 2 płyty) 6 łączników na każdą płytę (dla wymiaru 1000x500 tj. 6 szt. łączników na 1 m 2 płyty) 4

5 Montaż płyt z przesunięciem Mocowanie śrubami do betonu Długość elementu mocującego w zależności od grubości płyty: Łącznik do betonu Heraklith DDS lub FBSR Dla płyty o grubości Długość (mm) Struktura warstwy Płyta żelbetowa Łącznik do betonu Średnica wiertła: 6 mm (DDS) lub 5 mm (FBSR) Głębokość otworu: ca. 30 mm Głębokość umocowania: ca. 25 mm 5

6 Łącznik do betonu jest wkręcany za pomocą wkrętarki do wywierconego otworu. Ważne żeby łącznik zagłębił się w górnej/wierzchniej warstwie płyty. Należy zapewnić dodatkową ilość materiału z uwagi na konieczność ewentualnych docinek. Należy pamiętać, że zdemontowane łączniki nie mogą być ponownie wykorzystane! Montaż na ścianach betonowych odbywa się w taki sam sposób, jak betonowych stropach. W przypadku ścian murowanych dodatkowo do śruby do betonu wymagane są następujące kołki: Montaż w otworach: Fischer UX 10 x 60 Długość śruby: grubość płyty + co najmniej 65 mm Obróbka Wskazówki dotyczące przycięć W wąskich przycięciach do 30 cm szerokości w kierunku płyty należy umieścić 3 śruby do betonu, do 500 mm długości płyty należy umieścić 2 śruby do betonu i do 250 mm długości płyty 1 śrubę do betonu. W przycięciach na szerokości płyty do 25 cm długości należy użyć 2 śrub do betonu, do 50 cm długości 4 śrub do betonu. 6

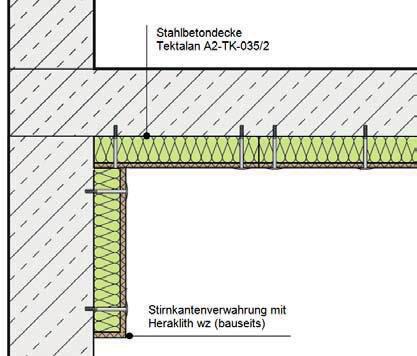

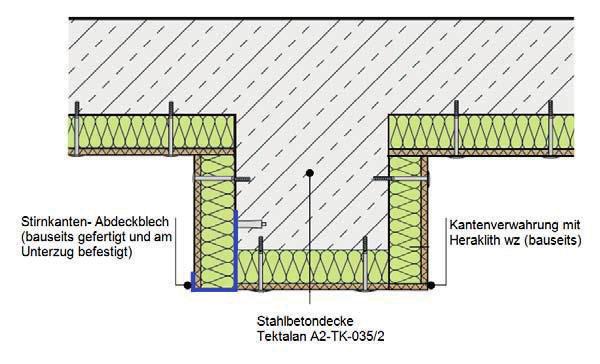

7 Połączenie ze ścianą z dodatkową izolacją mostków termicznych Tektalan Podciąg z pokrywą krawędzi czołowych, płyta zamykająca podciąg albo w miejscu instalacji chowanie krawędzi Heraklith wz Montaż płyt jako izolacji akustycznej - płyty mocowane tylko do stropu. 7

8 Nakładanie farby w miejscu instalacji Do nakładania farby w miejscu instalacji polecamy niepalne farby silikatowe (wartość opałowa 3,0 MJ/kg). Nakładanie farby (ca. 2 x 150 ml/m²) odbywa się za pomocą opryskiwacza hydrodynamicznego. Nakładanie farby palnych o wartości opałowej nie przekraczającej 3 MJ/kg jest ograniczone zgodnie z ogólnym dopuszczeniem nadzoru budowlanego Z do 600 g/m² mokrego nakładania (ca. 450 ml). Poza tym należy przestrzegać wytycznych odnośnie obróbki producenta farb. Uwaga: Nakładanie farby przez natryskiwanie nie ma wpływu na współczynnik pochłaniania dźwięku. 8
