1 Akc esor ia Ur ząd zeni a mon ta żowe i na r zędz ia Łącz ni ki ro zpo rowe Wkrę ty do b eto nu i ga zobe ton u Tal erzyk i i tul eje d achowe Wkr ęt y pr zejść pr zez ścian y i dachy r uszt owań N it y W kręty specj a l ne O R KA N K a l otty S ystem y m ocow a ni a sol a rów W kręty gw i ntuj ą ce W kręty w i ercą ce Serwis 8 Dach dach jednowarstwowy strona 18 Dach dach z płytami cementowymi / włóknocementowymi strona 17 Dach dach dwuwarstwowy z profilem zaciskowym strona 22 Dach dach dwuwarstwowy strona 20 Dach dach płaski z hydroizolacją (nieocieplony lub ocieplony) strona 26 Dach dach z płytą warstwową strona 24

2 ściana ściana z konstrukcją kasetową strona 30 ORKAN - ściana ściana jednowarstwowa strona 28 ściana fasada wentylowana / tylnowentylowana strona 34 ściana ściana z płytą warstwową strona 32 SOLARY systemy strona 76 9

3 Informacje Ogólnie zalecenia produktowe W przypadku zaleceń produktowych wychodzi się z założenia, że mamy do czynienia z budynkami, które dzięki typowemu użytkowaniu nie stawiają zbyt wysokich wymogów w zakresie korozji, nośności lub optyki, np. hale magazynowe, budynki biurowe, pomieszczenia handlowe itd. Zalecenie nie obowiązuje w przypadku budynków, które ze względu na swoje warunki klimatyczne wewnątrz i na zewnątrz stawiają wymagania miejscom łączenia elementów lub ze względu na swoją lokalizację wymagają szczególnych elementów mocujących Definicja 1 - wiertło 2 - gwint nieroboczy 3 - gwint roboczy 4 - podcięcie pod łbem 5 - łeb ORKAN- Nie omawia się szczegółowo działań budowlano-fizykalnych, jak np. nanoszenie paraizolacji lub zakładanie uszczelek, należy je uwzględnić oddzielnie. Zakres zastosowań ma więc wyłącznie charakter zalecenia. Brak roszczeń w zakresie prawidłowości i kompletności. długość wkręta W celu określenia minimalnej długości wkrętów należy rozgraniczyć wkręty i wkręty. zdolność wiercenia Zdolność wiercenia t = element + element I I t W przypadku wkrętów wiercących należy przestrzegać grubości połączenia. Grubość połączenia wkręta go podana jest w katalogu produktów i nie jest ona częścią Aprobaty Technicznej. W przypadku wkrętów gwintujących bez wiertła, wkręt należy przykręcić wraz z częścią cylindryczną przynajmniej na głębokość 6 mm w elemencie konstrukcyjnym przyjmującym obciążenie. W praktyce do sumy grubości wszystkich elementów konstrukcyjnych mocowanych do elementu konstrukcyjnego II (konstrukcja nośna), dodaje się 20 mm. Wynik oznacza minimalną długość wkręta go przy uwzględnieniu podkładki uszczelniającej i nierówności montażowych. wkręty a + 6 mm grubość połączenia (jak zalecono w części produktowej) a grubość połączenia L = a + 20 mm a 10

4 Informacje Dach I ŚCIANA Z METALOWYCH PROFILI / PŁYT WARSTOWOWYCH Znane są następujce parametry: rozstaw płatwi lub słupków- lub rozstaw rygli szerokość fali profilu trapezowego a) ilość wkrętów mocujących: N 1 = dach lub powierzchnia ściany [m 2 ] 1,2 rozstaw płatwi [m] 2 szerokość żeber [m] b) ilość wkrętów w mocowaniu wzdłużnym: N 2 = dach lub powierzchnia ściany [m 2 ] 2,2 + (długość budynku [m] + szerokość budynku [m]) 6 Uenie ilości informacje ogólne Odstęp i pozycję elementów łączących można pobrać z dowodu statycznego. Ogólne oszacowanie potrzebnej ilości elementów łączących jest bardzo często pomocne przy zamówieniu lub kalkulacjach. Wartości doświadczalne są celowe w przypadku, gdy przedsiębiorstwo zawsze przeprowadza montaż w podobny sposób i zamawia odpowiednie elementy łączące. Jeżeli konstrukcja znacznie odbiega od standardu, pojawia się problem. Dla ogólnego szacunku pomocny okazał się poniższy sposób postępowania. ORKAN - Przykład obliczeń: Hala 12 x 7 m Pokrycie : Jednowarstwowy profil trapezowy z drewnianych płatwi 3,5 m TRP 35/207/0,75 mm 12 m 1,5 m 7 m Bezwzględne wymagania: 7 m 12 m 1,2 N 1 = = 162 szt. wkrętów wiercących JT3-2-6,5x100-E16 + ORKAN-Kalotte 1,5 m 2 0,207 m N 2 = 7 m 12 m 2,2 + (12 m + 7 m) 6 = 300 szt. wkrętów do szycia wzdłużnego JF3-2H-4,8x19-E16 dach płaski Producenci pokryć dachowych i wkrętów oferują w szczególności, w przypadku większych inwestycji usługę wcześniejszego pomiaru wraz z określeniem ilości wkrętów. Wynik tego wstępnego pomiaru jest bezpośrednio zależny od jakości dostępnych danych. Zaleca się zażądanie formularza zawierającego najważniejsze dane w celu uenia liczby wkrętów. W celu ogólnej oceny można wyjść z założenia, że przeciętnie potrzebne są około 4 wkręty na m 2 powierzchni dachu płaskiego. 11

5 Informacje ORKAN- EJOT klucz do opisu produktu dla wkrętów wiercących i gwintujących Aby zrozumieć opis produktu opisujemy dla Państwa wkręt EJOT JT3-FR-2H-4,8x19-E11-RAL9006 Przykład opisu produktu J T 3 - FR - 2 H - 4,8 x 19 - E EJOT Typ wkręta T wkręt do szycia wzdłużnego EJOFAST F gruby gwint ze szpicem A drobny gwint z walcem Z drobny gwint ze szpicem B Materiał wkręta go ocynkowana 2 nierdzewna A2* 3 nierdzewna A4* 6 nierdzewna A2 4 nierdzewna A4 9 Materiał wkręta go nierdzewna A5 (1.4529) / Corremaks 1 ocynkowana 2 nierdzewna A2 3 nierdzewna A2 4 nierdzewna A2 / CRONIMAKS 7 Typ łba / napędu standardowy (sześciokątny) łeb kulisty FR napęd TORX T dystans D specjalna geometria łba X łeb wpuszczany z TORX ST łeb wpuszczany z TORX i powiększonym kołnierzem STS łeb cylindryczny z TORX ZT łeb wpuszczany S łeb soczewkowy z TORX LT płyty cementowe FZ max. zdolność wiercenia (mm) podcięcie pod łbem wkręta H średnica wkręta (mm) długość wkręta (mm) Materiał podkładki ocynkowana V nierdzewna A2 E aluminium A średnica zewnętrzna podkładki (mm) kolor wg palety RAL RAL * hartowana końcówka wiercąca ze i węglowej elementy oznaczenia produktu do złożenia zamówienia opcjonalne elementy oznaczenia produktu do złożenia zamówienia 12

6 Informacje Opis typ wkręta ORKAN - (JT) EJOFAST gwint ze szpicem (JF) drobny gwint z walcem (JZ) gruby gwint ze szpicem (JA) Typ łba / napędu standardowy, sześciokątny wew. sześciokątny z napędem TORX napęd TORX (T) łeb kulisty (FR) geometria specjalna (X) dystans (D) łeb wpuszczany z TORX i powiększonym kołnierzem (STS) łeb cylindryczny z TORX (ZT) łeb wpuszczany (S) łeb wpuszczany z TORX (ST) łeb soczewkowy z TORX (LT) płyty cementowe (FZ) TORX jest zastrzeżonym znakiem towarowym firmy Acumenntellectual Properties, LLC, Troy Mich., US. 13

7 Informacje Obszary zastosowań SAPHIR EJOT SAPHIR JT2 hartowana, ocynkowana łączenie elementów ze i w jednym cyklu roboczym Typ wkręta Blacha owa na podkonstrukcji owej Obroty wkrętarki obr/min JT2 2 4, JT2 2H 4, JT2 3 4, JT2 3H 5, JT2 3 5, JT2 6 5, JT2 8 5, JT2 12 5, JT2 6 6, JT2 12 6, ORKAN- 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 10,0 zdolność wiercenia 12,0 mm max. I min. I zelecany zakres zastosowania Typ wkręta Blacha owa na podkonstrukcji drewnianej Obroty wkrętarki obr/min JT2 2 6, mm grubość podkonstrukcji drewnianej I Obszary zastosowań EJOFAST JF2 EJOfasT JF2 hartowana, ocynkowana z innowacyjną geometrią gwintu łączenie elementów ze i lub aluminium w jednym cyklu roboczym Typ wkręta Szycie wzdłużne blach owych Obroty wkrętarki obr/min JF2 2H 4,8 2 x 0,40 do 2 x 0,88 mm ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 zdolność wiercenia 1,0 mm Obszary zastosowań SUPER-SAPHIR EJOT Super-SAPHIR JT3 z i nierdzewnej A2 z hartowaną końcówką wiercącą ze i węglowej łączenie elementów ze i lub aluminium w jednym cyklu roboczym Typ wkręta Blacha owa na podkonstrukcji owej Obroty wkrętarki obr/min JT3 2H 4, JT3 2H 5, JT3 3H 4, JT3 3 5, JT3 6 5, JT3 6 6, JT3 12 5, ,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 10,0 12,0 mm zdolność wiercenia Typ wkręta Blacha aluminiowa i owa na podkonstrukcji drewnianej Obroty wkrętarki obr/min JT3 2 6, mm grubość podkonstrukcji drewnianej I 14

8 Informacje Typ wkręta Szycie wzdłużne blach owych Obroty wkrętarki obr/min JF3 2H 4,8 2 x 0,40 do 2 x 0,88 mm ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 mm zdolność wiercenia Obszary zastosowań EJOFAST JF3 EJOFAST JF3 ze i nierdzewnej A2 z innowacyjną geometrią gwintu łączenie elementów ze i lub aluminium w jednym cyklu roboczym Typ wkręta Mocowanie blach owych Obroty wkrętarki obr/min JF3 2-5, ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 mm zdolność wiercenia ORKAN - Typ wkręta Blacha aluminiowa na podkonstrukcji aluminiowej Obroty wkrętarki obr/min JT4 3 4, JT4 2 4, JT4 2H 4, JT4 4 4, JT4 4 5, JT4 6 5, ,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 mm zdolność wiercenia Obszary zastosowań Nierdzewny-SAPHIR EJOT -SAPHIR JT4 ze i nierdzewnej A2 łączenie blach lub profilów z aluminium w jednym cyklu roboczym Typ wkręta Blacha aluminiowa na podkonstrukcji drewnianej Obroty wkrętarki obr/min JT4 2 4, mm max. I min. I zalecany zakres zastosowania grubość podkonstrukcji drewnianej I za słabo prawidłowo Podkładki prawidłowy montaż Prawidłowy montaż wkręta z podkładką z podkładkami uszczelniającymi należy przykręcić z uwzględnieniem ogranicznika głębokości. Dzięki regulowanemu ogranicznikowi głębokości unika się niedopuszczalnego odkształcenia podkładki uszczelniającej (podkładka z uszczelnieniem elastomerowym). za mocno ukośnie Uszczelki nie mogą zostać zdeformowane podczas procesu przykręcania, a uszczelka elastomerowa nie może zostać uszkodzona. 15

9 Notatki ORKAN- Hotel Charles, Monachium, niemcy Frank Waßewitz, 16

10 Dach z płytami cementowymi opis Jednowarstwowy, nieizolowany profil dachu, konstrukcja płatwiowa. Pokrycie dobrze wentylowane i mocowane bezpośrednio na płatwiach. zastosowanie okapy wiaty wiaty garażowe ORKAN - podkonstrukcja (elemeni) drewniana płyta cementowa do podkonstrukcji JA3-FR-4,9xL-E14 JT3-2-6,5xL-E16 elemen strona 85 strona 52 płyt cementowych JT3-2H-Plus- 5,5x25-E16 JF3-2H-4,8x19-E14 strona 48 zdolność wiercenia (0,88 + 0,88) mm 17

11 Dach jednowarstwowy opis Jednowarstwowy, nieizolowany profil dachu, konstrukcja płatwiowa. Pokrycie mocowane bezpośrednio na płatwach i dobrze wentylowane. zastosowanie okapy wiaty wiaty garażowe ORKAN-... strona 83 ORKAN- blach, płyt cementowych do podkonstrukcji 1,5 5,0 mm 4,0 12,0 mm podkonstrukcja (elemeni) 10,0 mm profil owy HTU 3,0 mm drewno szerokość min. 65 mm JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 JZ3-6,3xL-E16 JZ3-6,3xL-E16 JA3-6,5xL-E16 JT3-2-6,5xL-E16 strona 53 strona 55 strona 72 Ø 5,7 mm strona 72 strona 71 Ø 4,5 mm strona 52 JT3-6-5,5x25-E22 strona 53 JT3-12-5,5x40-E22 strona 55 JZ3-6,3x19-E22 strona 72 JT3-6-5,5x25-E22 strona 53 JA3-6,5x50-E22 strona 71 JT3-2-6,5x50-E22 strona 52 (elemen) JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 Ø 5,7 mm JZ3-6,3xL-E16 JZ3-6,3xL-E16 Ø 4,5 mm JA3-6,5xL-E16 JT3-2-6,5xL-E16 strona 53 strona 55 strona 72 Ø 5,7 mm strona 72 strona 71 Ø 4,5 mm strona 52 JT2-FZ-6-6,3 strona 44 JT2-FZ-12-6,3 strona 45 JT2-FZ-F-6,5 strona 46 JT4-FZ-6,5 strona 65 W środowiskach o wysokiej korozyjności zalecamy stosowanie wkrętów gwitujących Corremaks... strona 73 18

12 określenie długości wkręta h = grubość połączenia (wysokość trapezu lub fali) L = długość wkręta blach do podkonstrukcji owej blach do profilu owego HTU blach do podkonstrukcji drewnianej 1,5 5,0 mm 4,0 12,0 mm 10,0 mm 3,0 mm szerokość min. 65 mm JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 JZ3-6,3xL-E16 JZ3-6,3xL-E16 JA3-6,5xL-E16 JT3-2-6,5xL-E16 h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] ORKAN - blach określenie długości wkręta Szczelności elementów łączących należy poświęcić szczególną uwagę. Praktyka pokazała, że nieszczelności o wartości kilku dziesiętnych milimetra mogą prowadzić do znacznych uszkodzeń. W związku z tym EJOT zaleca połączenie w górnej fali blachy za pomocą wkrętów z użyciem. Zaletą, poza uniknięciem wgniecenia górnej fali blachy, jest bardzo duże zabezpieczenie przed wdzierającą się wodą opadową. JT3-2H-Plus- 5,5x25-E16 JF3-2H-4,8x19-E14 strona 48 zdolność wiercenia (0,88 + 0,88) mm JT3-2H-Plus- 5,5x25-E16 JT3-FR-2H-Plus- 5,5x25-E11 blach Aby zapobiec przekręceniu profilu blachy i zniszczeniu podkładek uszczelniających zaleca się stosowanie wkrętów z podcięciem pod łbem. Głębokość zakotwienia w drewnie, w przypadku łączenia profili trapezowych regulowana jest przez Aprobatę Techniczną. Minimalne zakotwienie wkręta o średnicy 6,5 mm wynosi 26 mm, a maksymalne zakotwienie, wynosi 78 mm. W praktyce utrzymuje się zakotwienie w drewnie 50 mm, ponieważ nośność profilu ze i trapezowej o grubości 0,75 mm daje mniej więcej tę samą charakterystyczną nośność jak wkręt o średnicy 6,5 mm wobec wyrywania z płatwi drewnianej przy zakotwieniu 50 mm. Można zrezygnować z nawiercania wstępnego, jeżeli stosuje się. Zaletą nawiercania wstępnego w drewnie jest znaczna redukcja sił rozpierających. Dzięki temu przy montażu wkrętów możliwe jest zmniejszenie odstępu od brzegu. 19

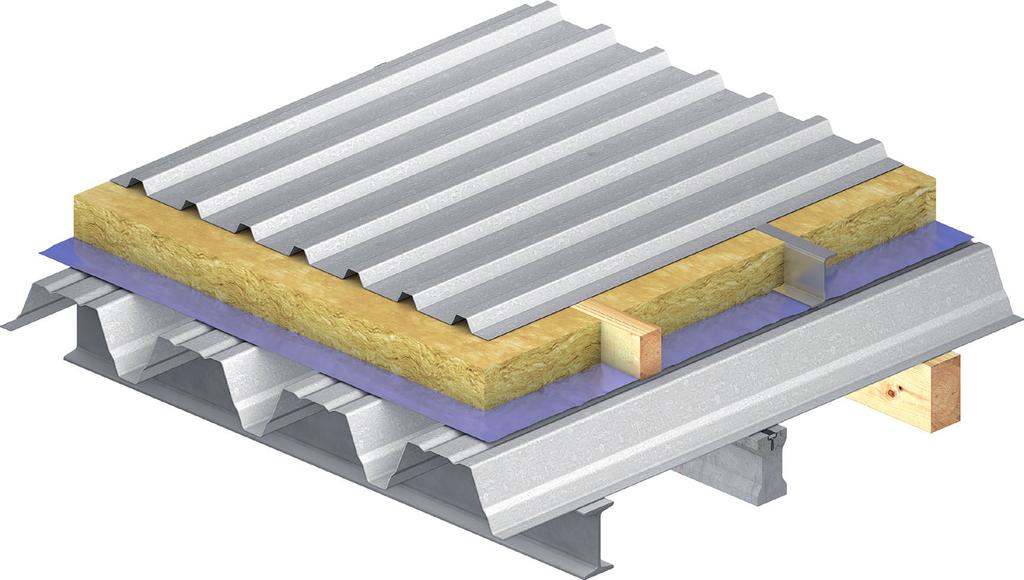

13 Dach dwuwarstwowy opis Mocowanie warstwy nośnej na płatwiach owych lub drewnianych. Dzięki cienkościennym profilom dystansującym zewnętrzna warstwa pokrycia utrzymywana jest w pewnej odległości. Zewnętrzna warstwa pokrycia służy do ochrony przed warunkami atmosferycznymi, wewnętrzna warstwa służy do przejmowania obciążeń. zastosowanie budynki ogrzewane wszystkich typów i zastosowań ORKAN- akcesoria ORKAN-... strona 83 blach wyskiego trapezu do podkonstrukcji 1,5 6,0 mm podkonstrukcja (elemeni) 6,0 mm profil owy HTU 3,0 mm drewno szer. min. 65 mm blach wysokiego trapezu elemen JT2-6-5,5xL-V16 strona 40 JT2-12-5,5xL-V16 strona 41 JT2-6-6,3x22-V16 strona 41 JT3-2-6,5x65-E16 strona 52 JT2-2H-4,8x19 strona 38 JF2-2H-4,8x19 element dystansowy (elemen) strona 38 zdolność wiercenia (0,88 + 0,88) mm elementów dystansowych do blach wysokiego trapezu 1,5 2,0 mm > 1,5 mm drewno elemeni JT3-2H-Plus- 5,5x25-E16 nit zrywalny Al/E-4,8x10 strona 89 Ø 4,9 mm JT2-ST-2-6,0xL strona 47 20

14 określenie długości wkręta h = grubość połączenia (wysokość trapezu lub fali) L = długość wkręta blach do podkonstrukcji owej blach do profilu owego HTU blach do podkonstrukcji drewnianej 1,5 5,0 mm 4,0 12,0 mm 10,0 mm 3,0 mm szerokość min. 65 mm JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 JZ3-6,3xL-E16 JZ3-6,3xL-E16 JA3-6,5xL-E16 JT3-2-6,5xL-E16 h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] ORKAN - zewnętrznej warstwy pokrycia do elementu dystansowego 1,5 5,0 mm element dystansowy (elemeni) drewno zewnętrzej warstwy pokrycia blacha zewnętrzna (elemen) JT3-6-5,5xL-E16 strona 53 JT3-6-5,5x25-E22 strona 53 JA3-6,5xL-E16 strona 71 Ø 4,5 mm JA3-6,5x50-E22 strona 71 Ø 4,5 mm JT3-2-6,5xL-E16 strona 52 JT3-2-6,5x50-E22 strona 52 JT3-2H-Plus- 5,5x25-E16 JF3-2H-4,8x19-E14 strona 48 zdolność wiercenia (0,88 + 0,88) mm JT3-2H-Plus- 5,5x25-E16 JT3-FR-2H-Plus- 5,5x25-E11 blach Aby zapobiec przekręceniu profilu blachy i zniszczeniu podkładek uszczelniających zaleca się stosowanie wkrętów z podcięciem pod łbem. 21

15 ORKAN- Dach dwuwarstwowy z profilem zaciskowym Opis Mocowanie warstwy nośnej na płatwiach owych lub drewnianych. Klipy trzymające dach zaciskowy mocowane są za pomocą wkrętów wiercących albo bezpośrednio na warstwie nośnej lub pośrednio na dodatkowym profilu dystansującym. Warstwa zewnętrzna mocowana jest za pomocą maszyny do falcowania, do klipa. zastosowanie budynki ogrzewane wszystkich typów i zastosowań dachy zakrzywione dachy łukowe blach wyskiego trapezu do podkonstrukcji 1,5 6,0 mm podkonstrukcja (elemeni) 6,0 mm profil owy HTU 3,0 mm drewno szer. min. 65 mm blach wysokiego trapezu elemen JT2-6-5,5xL-V16 strona 40 JT2-12-5,5xL-V16 strona 41 JT2-6-6,3x22-V16 strona 41 JT3-2-6,5x65-E16 JT2-2H-4,8x19 strona 38 JF2-2H-4,8x19 strona 38 zdolność wiercenia (0,88 + 0,88) mm strona 52 22

16 podkonstrukcja (elemen) dystans 1,5 mm dystans 1,5 5,0 mm blacha trapezowa 0,75 mm drewno/ płyta OSB klipu do podkonstrukcji JT3-X-2-6,0xL do cienkich blach JF3-2-5,5x25-E16 JT3-6-5,5xL JT3-X-2-6,0xL JT3-X-2-6,0xL elemeni strona 59 strona 49 zdolność wiercenia (1,0 + 1,0) mm strona 53 strona 59 strona 59 ORKAN - określenie długości wkręta h = wysokość klipu łącznie ze stopką termiczną L = długość wkręta klipu do podkonstrukcji owej klipu do drewna/płyty OSB JT3-X-2-6,0xL JT3-6-5,5xL JT3-X-2-6,0xL h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] wskazówka Wkręt wiercący JT3-X-2-6,0xL to produkt dopuszczony przez nadzór budowlany klipów na konstrukcjach nośnych ze i, drewna lub aluminium. Każdy klip musi być zamocowany wg przedstawionego niżej schematu za pomocą dwóch wkrętów. Cechą szczególną wkręta są żebra hamujące pod łbem. Są one w stanie silnie podwyższyć moment przekręcenia, przez co zwiększa się bezpieczeństwo montażu. określenie długości wkręta Szczelności elementów łączących należy poświęcić szczególną uwagę. Praktyka pokazała, że nieszczelności o wartości kilku dziesiętnych milimetra mogą prowadzić do znacznych uszkodzeń. W związku z tym EJOT zaleca połączenie w górnej fali blachy za pomocą wkrętów z użyciem. Zaletą, poza uniknięciem wgniecenia górnej fali blachy, jest bardzo duże zabezpieczenie przed wdzierającą się wodą opadową. Głębokość zakotwienia w drewnie, w przypadku łączenia profili trapezowych regulowana jest przez Aprobatę Techniczną. Minimalne zakotwienie wkręta o średnicy 6,5 mm wynosi 26 mm, a maksymalne zakotwienie, wynosi 78 mm. W praktyce utrzymuje się zakotwienie w drewnie 50 mm, ponieważ nośność profilu ze i trapezowej o grubości 0,75 mm daje mniej więcej tę samą charakterystyczną nośność jak wkręt o średnicy 6,5 mm wobec wyrywania z płatwi drewnianej przy zakotwieniu 50 mm. Można zrezygnować z nawiercania wstępnego, jeżeli stosuje się. Zaletą nawiercania wstępnego w drewnie jest znaczna redukcja sił rozpierających. Dzięki temu przy montażu wkrętów możliwe jest zmniejszenie odstępu od brzegu. Rozmieszczenie elementów łączących Rozmieszczenie 1 Rozmieszczenie 2 23

17 Dach z płytą warstwową opis Płyty warstwowe to elementy łączące. Składają sie z dwóch metalowych warstw pokrywających, które z reguły połączone są z sobą za pomocą pianki poliuretanowej bez możliwości przesunięcia. Stosunek masy do nośności oraz właściwości izolacyjne są niewątpliwym atutem tego pokrycia go. Płyty warstwowe mocowane są bezpośrednio do podkonstrukcji. Kolejne płyty są dosuwane do krawędzi bocznej zamonotowanej płyty, następnie mocowane ze sobą i do podkonstrukcji. ORKAN- zastosowanie budynki ogrzewane każdej wielkości i zastosowania akcesoria ORKAN-... strona 83 podkonstrukcja (elemeni) płyt warstwowych do podkonstrukcji 1,5 5,0 mm 4,0 12,0 mm 10,0 mm profil owy HTU 3,0 mm drewno szer. min. 65 mm płyta (elemen) JT3-6-5,5xL-E16 strona 53 JT3-12-5,5xL-E16 strona 55 JZ3-6,3xL-E16 strona 72 Ø 5,7 mm JZ3-6,3xL-E16 strona 72 Ø 5,3 mm JT3-2-6,5xL-E16 strona 52 blach Aby zapobiec przekręceniu profilu blachy i zniszczeniu podkładek uszczelniających zaleca się stosowanie wkrętów z podcięciem pod łbem. JT3-2H-Plus- 5,5x25-E16 JF3-2H-4,8x19-E14 strona 48 zdolność wiercenia (0,88 + 0,88) mm 24

18 określenie długości wkręta h = grubość połączenia (wysokość płyty warstwowej) L = długość wkręta płyty do podkostrukcji owej płyty do profilu owego HTU płyty do podkonstrukcji drewnianej 1,5 5,0 mm 4,0 12,0 mm 10,0 mm 3,0 mm szerokość min. 65 mm JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 JZ3-6,3xL-E16 JZ3-6,3xL-E16 JT3-2-6,5xL-E16 h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] ORKAN - określenie długości wkręta Szczelności elementów łączących należy poświęcić szczególną uwagę. Praktyka pokazała, że nieszczelności o wartości kilku dziesiętnych milimetra mogą prowadzić do znacznych uszkodzeń. W związku z tym EJOT zaleca połączenie w górnej fali blachy za pomocą wkrętów z użyciem. Zaletą, poza uniknięciem wgniecenia górnej fali blachy, jest bardzo duże zabezpieczenie przed wdzierającą się wodą opadową. Głębokość zakotwienia w drewnie, w przypadku łączenia profili trapezowych regulowana jest przez Aprobatę Techniczną. Minimalne zakotwienie wkręta o średnicy 6,5 mm wynosi 26 mm, a maksymalne zakotwienie, wynosi 78 mm. W praktyce utrzymuje się zakotwienie w drewnie 50 mm, ponieważ nośność profilu ze i trapezowej o grubości 0,75 mm daje mniej więcej tę samą charakterystyczną nośność jak wkręt o średnicy 6,5 mm wobec wyrywania z płatwi drewnianej przy zakotwieniu 50 mm. Można zrezygnować z nawiercania wstępnego, jeżeli stosuje się. Zaletą nawiercania wstępnego w drewnie jest znaczna redukcja sił rozpierających. Dzięki temu przy montażu wkrętów możliwe jest zmniejszenie odstępu od brzegu. 25

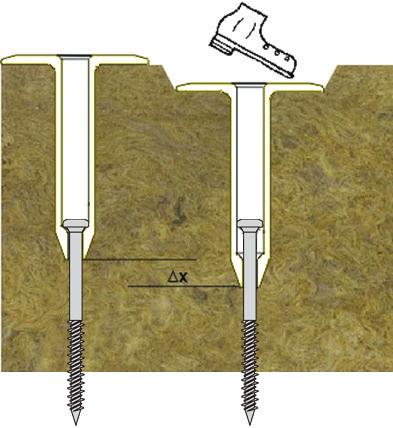

19 Dach płaski z hydroizolacją (nieocieplony lub ocieplony) opis Mocowanie warstwy nośnej do płatwi owej lub drewnianej. Kolejną warstwę stanowi paroizolacja oraz (opcjonalnie) termoizolacja. Warstwa hydroizolacji stanowi ochronę przed warunkami atmosferycznymi, montuje się ją na zakładkę poprzez mechaniczne i zgrzewa. Mocowanie warstwy j (opcjonalnie) łącznie z termoizolacją i paroizolacją odbywa się w warstwie nośnej za pomocą dachowych wkrętów wiercących. ORKAN- Nierzadko warstwa nośna składa się z betonu, belek, drewna lub surowców drewnianych. Do tego konieczne są inne elementy łączące. zastosowanie magazyny sprzedaży, hale produkcyjne blach wysokiego trapezu do podkonstrukcji 1,5 mm podkonstrukcja (elemeni) 6,0 mm profil owy HTU 3,0 mm drewno szer. min. 65 mm blach wysokiego trapezu elemen JZ3-6,3x19-E16 strona 72 tabela strona 68 JT2-12-5,5xL-V16 strona 41 JT2-6-6,3x22-V16 strona 41 JT3-2-6,5x65-E16 strona 52 JT2-2H-4,8x19 strona 38 JF2-2H-4,8x19 wskazówka Kombinacja metal-tworzywo sztuczne przeważa nad kombinacją metal-metal dzięki niskiemu współczynnikowi przenikania ciepła i dzięki zasadzie działania teleskopowego. Kombinacje metal-metal są nieodzowne w przypadku napraw, gdzie stare warstwy hydroizolacji dachu wykonane z bitumu pokrywane są nową warstwą izolacyjną. Istnieje możliwość zastosowania talerzyka z tworzywa sztucznego, ale wiąże się to ze wzrostem kosztów montażowych. W przypadku napraw zalecamy stosowanie wkrętów ze i nierdzewnej A4, ponieważ na zawilgoconych warstwach pokrycia dachu należy liczyć się z podwyższonym ryzykiem występowania korozji. Climadur wysokojakościowa powłoka zwiększająca odporność antykorozyjną (odporność antykorozyjna15 cykli Kesternich a zgodnie z DIN 50018, 1997) strona 38 zdolność wiercenia (0,88 + 0,88) mm 26

20 podkonstrukcja (elemeni) hydroizolacji do podkonstrukcji blacha wysokiego trapezu drewno / płyta OSB beton gazobeton za w podłożu 20 mm 30 mm mm 60 mm bez termoizolacji wkręt TKR-4,8xL strona talerzyk owy HTV 82/40 F strona 108 wkręt TKR-4,8xL strona talerzyk owy HTV 82/40 F strona 108 wkręt FBS-R-6,3xL strona talerzyk owy HTV 82/40 F strona 108 wkręt do gazobetonu FPS-E-8,0xL strona talerzyk owy HTV 82/40 F strona 108 ORKAN - podkonstrukcja (elemeni) hydroizolacji do podkonstrukcji blacha wysokiego trapezu drewno / płyta OSB beton gazobeton za w podłożu 20 mm 30 mm mm 60 mm wkręt SW8-RT-4,8xL strona 104 wkręt SW8-RT-4,8xL strona 104 wkręt FBS-R-6,3xL strona 111 wkręt do gazobetonu FPS-E-8,0xL strona 112 z termoizolacją + talerzyk owy HTV 82/40 strona 107 wkręt TKR-4,8xL strona talerzyk owy HTK 50xL strona talerzyk owy HTV 82/40 strona 107 wkręt TKR-4,8xL strona talerzyk owy HTK 50xL strona talerzyk owy EcoTek 50xL strona talerzyk owy EcoTek 50xL strona

21 Ściana jednowarstwowa opis Blacha mocowana bezpośrednio na płatwiach. Konstrukcja dobrze wentylowana. zastosowanie wiaty samochodowe i rowerowe, proste schroniska ORKAN- podkonstrukcja (elemeni) blach do podkonstrukcji 1,5 5,0 mm 4,0 12,0 mm 10,0 mm profil owy HTU 3,0 mm drewno szer. min. 65 mm JT3-6-5,5x25-E16 strona 53 JT3-12-5,5x40-E16 strona 55 JZ3-6,3x19-E16 strona 72 JT3-6-5,5x25-E16 strona 53 JT3-2-6,5x50-E16 strona 52 blacha (elemen) JT3-FR-6-5,5x25- E11 JT3-FR-12-5,5x40- E11 Ø 5,7 mm strona 54 strona 55 28

22 określenie długości wkręta h = grubość połączenia (wysokość trapezu lub fali) L = długość wkręta blach do podkonstrukcji owej blach do profilu owego HTU blach do podkonstrukcji drewnianej 1,5 5,0 mm 4,0 12,0 mm 10,0 mm 3,0 mm szerokość min. 65 mm JT3-6-5,5xL-E16 JT3-12-5,5xL-E16 JZ3-6,3xL-E16 JZ3-6,3xL-E16 JA3-6,5xL-E16 JT3-2-6,5xL-E16 h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] ORKAN - blach określenie długości wkręta Szczelności elementów łączących należy poświęcić szczególną uwagę. Praktyka pokazała, że nieszczelności o wartości kilku dziesiętnych milimetra mogą prowadzić do znacznych uszkodzeń. W związku z tym EJOT zaleca połączenie w górnej fali blachy za pomocą wkrętów z użyciem. Zaletą, poza uniknięciem wgniecenia górnej fali blachy, jest bardzo duże zabezpieczenie przed wdzierającą się wodą opadową. JT3-2H-Plus- 5,5x25-E16 JF3-2H-4,8x19-E14 strona 48 zdolność wiercenia (0,88 + 0,88) mm JT3-2H-Plus- 5,5x25-E16 JT3-FR-2H-Plus- 5,5x25-E11 Głębokość zakotwienia w drewnie, w przypadku łączenia profili trapezowych regulowana jest przez Aprobatę Techniczną. Minimalne zakotwienie wkręta o średnicy 6,5 mm wynosi 26 mm, a maksymalne zakotwienie, wynosi 78 mm. W praktyce utrzymuje się zakotwienie w drewnie 50 mm, ponieważ nośność profilu ze i trapezowej o grubości 0,75 mm daje mniej więcej tę samą charakterystyczną nośność jak wkręt o średnicy 6,5 mm wobec wyrywania z płatwi drewnianej przy zakotwieniu 50 mm. Można zrezygnować z nawiercania wstępnego, jeżeli stosuje się. Zaletą nawiercania wstępnego w drewnie jest znaczna redukcja sił rozpierających. Dzięki temu przy montażu wkrętów możliwe jest zmniejszenie odstępu od brzegu. blach Aby zapobiec przekręceniu profilu blachy i zniszczeniu podkładek uszczelniających zaleca się stosowanie wkrętów z podcięciem pod łbem. 29

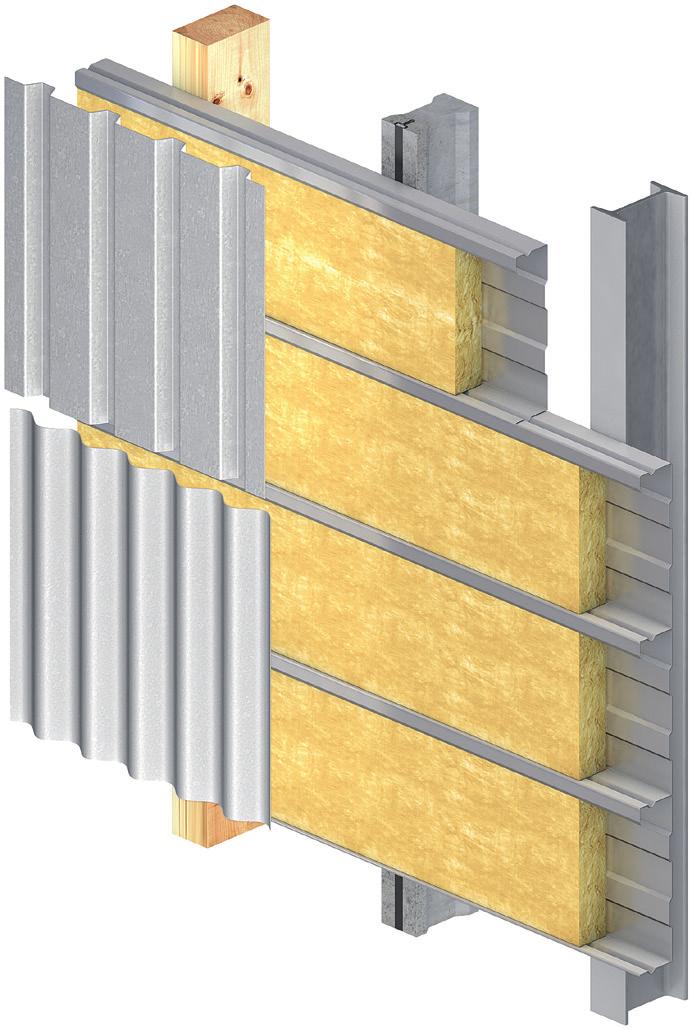

23 ORKAN- Ściana z konstrukcją kasetową opis Kaseta montowana jest bezpośrednio na słupach owych / żelbetowych. Warstwa zewnętrzna mocowana jest na uszczelkach kasetowych i stanowi nie tylko ochronę przed warunkami atmosferycznymi, ale również usztywnienie kaset. Ściana z kaset odznacza się korzystnymi właściwościami ochrony przed hałasem oraz pożarem. W porównaniu do innych konstrukcji ścian, właściwości termiczne wskazanej zabudowy są gorsze. zastosowanie budynki ogrzewane budynki o wysokim natężeniu hałasu budynki o podwyższonych wymaganiach w zakresie ochrony przeciwpożarowej budynki z produkcją technologiczną kasety do podkonstrukcji 4,0 12 mm podkonstrukcja (elemeni) profil owy HTU 3,0 mm drewno szer. min. 65 mm beton zamków kaset elemen JT2-12-5,5x35-V16 strona 41 JT2-6-6,3x19-V16 strona 41 JT3-2-6,5x65-E16 strona 52 BS-R-6,3x35-V16 strona 69 Ø 5,0 mm JT2-2H-4,8x19 wskazówka Elementy łączące mogą być montowane w odległości maksymalnie 75 mm od półek kaset. Element łączący w środku kasety nie służy do przenoszenia siły, ale ma charakter wyłącznie konstrukcyjny. W zależności od typu kasety i producenta nie jest łatwo zachować odległość 75 mm podczas montażu i jednocześnie zamontować element łączący prostopadle do powierzchni. Im bliżej pasa dolnego, umieszczone zostaną wkręty do szycia wzdłużnego, tym skuteczniej będzie można uniknąć problemów z wodą roztopową. strona 38 JF2-2H-4,8x19 strona 38 zdolność wiercenia (0,88 + 0,88) mm 30

24 blach do zamków kaset kaseta (elemeni) 2 x 0,63 mm 2 x 1,25 mm 2 x 1,5 mm wskazówka W dokumentach dotyczących konstrukcji kaset ściennych uwzględnione są połączenia elementu II składającego się z dwóch nałożonych na siebie arkuszy blach profilowanych, za pomocą właściwych elementów łączących, co prowadzi do zwiększenia nośności konstrukcji. JT3-2H-Plus-5,5x25-E16 JT3-6-5,5x25-E16 blacha (elemen) JT3-FR-2H-Plus-5,5x25-E11 strona 53 JT3-FR-6-5,5x25-E11 strona 54 ORKAN - blach JT3-2H-Plus- 5,5x25-E16 JT3-2H-Plus- 5,5x25-E16 JF3-2H-4,8x19-E14 strona 48 zdolność wiercenia (0,88 + 0,88) mm JT3-FR-2H-Plus- 5,5x25-E11 blach Aby zapobiec przekręceniu profilu blachy i zniszczeniu podkładek uszczelniających zaleca się stosowanie wkrętów z podcięciem pod łbem. 31

25 Ściana z płytą warstwową opis Płyty warstwowe to elementy łączące. Składają sie z dwóch metalowych warstw pokrywających, które z reguły połączone są z sobą za pomocą pianki poliuretanowej bez możliwości przesunięcia. Stosunek masy do nośności jest niewątpliwym atutem płyt, które mocowane są bezpośrednio do podkonstrukcji. Kolejne płyty w zabudowie są dosuwane do górnej / bocznej krawędzi zamonotowanej płyty i następnie mocowane do podkonstrukcji. zastosowanie: budynki ogrzewane każdej wielkości i zastosowania ORKAN- podkonstrukcja (elemeni) płyty warstwowej do podkonstrukcji 1,5 5,0 mm 4,0 12,0 mm 10,0 mm profil owy HTU 3,0 mm drewno szer. min. 65 mm beton h ef 25 mm elemen JT3-D-6H- 5,5/6,3xL-E19 strona 56 JT3-D-12H- 5,5/6,3xL-E19 strona 57 JZ3-6,3xL-E19 strona 72 Ø 5,7 mm JZ3-6,3xL-E19 strona 72 Ø 5,3 mm JT3-2-6,5xL-E16 strona 52 BS-R-6,3xL-V19 strona 69 Ø 5,0 mm 32

26 określenie długości wkręta h = grubość połączenia (wysokość płyty warstwowej) L = długość wkręta płyty do podkonstrukcji owej płyty do profilu owego HTU płyty do podkonstrukcji drewnianej płyty do podkonstrukcji betonowej 1,5 5,0 mm 3,0 12,0 mm 10,0 mm 3,0 mm szerokość min. 65 mm h ef 25 mm JT3-D-6H- 5,5/6,3xL-E19* JT3-D-12H- 5,5/6,3xL-E19* JZ3-6,3xL-E19 JZ3-6,3xL-E19 JT3-2-6,5xL-E19 BS-R-6,3xL-V19 h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h [mm] L [mm] h max [mm] L [mm] * wkręty nierdzewne, podkładka nierdzewna E ORKAN - płyty do podkonstrukcji owej 1,5 5,0 mm 3,0 12,0 mm JT2-D-6H- 5,5/6,3xL-E19* JT2-D-12H- 5,5/6,3xL-E19* h [mm] L [mm] h [mm] L [mm] * wkręty ocynkowane, podkładka nierdzewna E wskazówka Praktyka pokazuje, że w miejscu widocznego płyty warstwowej można zaobserwować lekkie ślady wgniecenia. Poprzez zastosowanie wkrętów z podwójnym gwintem (JT3-D) możemy zredukować ślady wgniecenia na płycie, jednakże nie ma możliwości aby całkowicie się przed tym ustrzec. Rys. 1 Kryte zamka płyty warstwowej Rys. 2 Mocowanie widoczne płyty warstwowej 33

27 ORKAN- Fasada wentylowana / tylnowentylowana opis Fasada wentylowana charakteryzuje się tym, że termoizolacja i okładzina systemu są rozdzielone od siebie konstrukcyjnie. Powstała przestrzeń powietrzna reguluje poziom wilgotności budynku. Podkonstrukcja, która zamocowana jest do podłoża za pomocą łączników, służy do zbudowania przestrzeni powietrznej pomiędzy termoizolacją a okładziną. zastosowanie okładziny w fasadach wentylowanych: płyty cementowo-włóknowe płyty ceramiczne płyty kompozytowe itd. zalety Możliwości projektowe i właściwości konstrukcyjne fasad wentylowanych sprawiają, że ta forma zabudowy pozwala na zastosowanie różnorodnych aranżacji. podłoże podkonstrukcji do podłoża beton cegła pełna pustak lub cegła szczelinowa gazobeton drewno łącznik fasadowy SDF-S-10VxL strona 118 łącznik fasadowy SDF-S-10VxL strona 118 łącznik fasadowy SDF-S-10HxL strona 120 łącznik fasadowy SDP-S-10GxL strona 122 łącznik fasadowy SDF-KB-10Vx50 łącznik fasadowy SDF-KB-10Vx60 łącznik fasadowy SDF-KB-10Hx80 łącznik fasadowy SDP-KB-10Gx80 metal strona 119 strona 119 strona 121 strona

28 elemen + elemeni drewno / aluminium aluminium / aluminium nierdzewna / aluminium w podkonstrukcji JT4-S-2-4,8xL JT4-3H/6-5,5x20 JT4-3H/5-5,5x19 JT4-3H/5-5,5x19 strona 66 strona 62 strona 61 strona 61 ORKAN - wskazówka W fasadach wentylowanych profil nośny i uchwyt ścienny często są produkowane i wykonywane z aluminium. Aby uniknąć zakleszczenia w konstrukcji spowodowanego temperaturą, uchwyty ścienne powinny posiadać podłużne i okrągłe otwory. Aby połączenie w otworze podłużnym po montażu wkręta pozostało ruchome, stosuje się EJOT JT4-3H/5-5,5x19. Pod łbem wkręta znajduje się obszar bezgwintowy, który po montażu znajdzie się w podłużnym otworze uchwytu ściennego. Podcięcie pod łbem nad obszarem bezgwintowym, pozwala uniknąć klinowania elementów konstrukcyjnych tj.profilu nośnego i uchwytu ściennego. Obszar zastosowania tego wkręta jest ograniczony do jednego uchwytu ściennnego o grubości 3,0 mm i profilu nośnego o grubości od 1,6 mm do 2,0 mm. elemen + elemeni płyta fasadowa / aluminium termoizolacji łącznik metalowy DMH strona 124 łącznik z metalu talerzyk metalowy DMT strona 124 płyt fasadowych JT4-STS-3-4,8xL strona 66 35

29 Notatki ORKAN- Auditorio de Las Águilas, Murcia, hiszpania Marieal Apollonio, 36
