Wkręt samowiercący ze skrzydełkami

Transkrypt

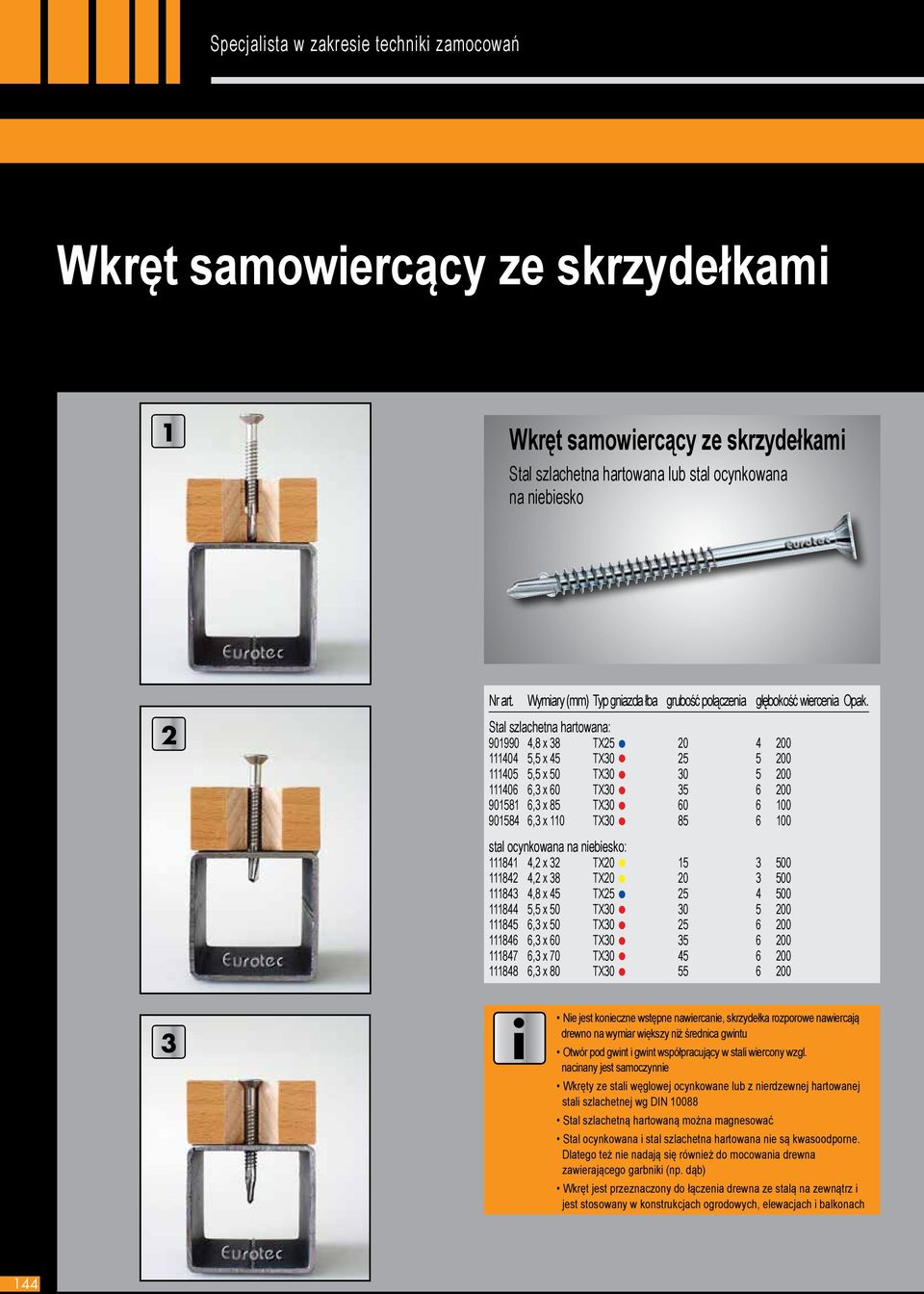

1 Wkręt samowiercący ze skrzydełkami 1 Wkręt samowiercący ze skrzydełkami Stal szlachetna hartowana lub stal ocynkowana na niebiesko 2 Wymiary (mm) Typ gniazda łba grubość połączenia głębokość wiercenia Stal szlachetna hartowana: ,8 x 38 TX ,5 x 45 TX ,5 x 50 TX ,3 x 60 TX ,3 x 85 TX ,3 x 110 TX stal ocynkowana na niebiesko: ,2 x 32 TX ,2 x 38 TX ,8 x 45 TX ,5 x 50 TX ,3 x 50 TX ,3 x 60 TX ,3 x 70 TX ,3 x 80 TX i Nie jest konieczne wstępne nawiercanie, skrzydełka rozporowe nawiercają drewno na wymiar większy niż średnica gwintu Otwór pod gwint i gwint współpracujący w stali wiercony wzgl. nacinany jest samoczynnie Wkręty ze stali węglowej ocynkowane lub z nierdzewnej hartowanej stali szlachetnej wg DIN Stal szlachetną hartowaną można magnesować Stal ocynkowana i stal szlachetna hartowana nie są kwasoodporne. Dlatego też nie nadają się również do mocowania drewna zawierającego garbniki (np. dąb) Wkręt jest przeznaczony do łączenia drewna ze stalą na zewnątrz i jest stosowany w konstrukcjach ogrodowych, elewacjach i balkonach 144

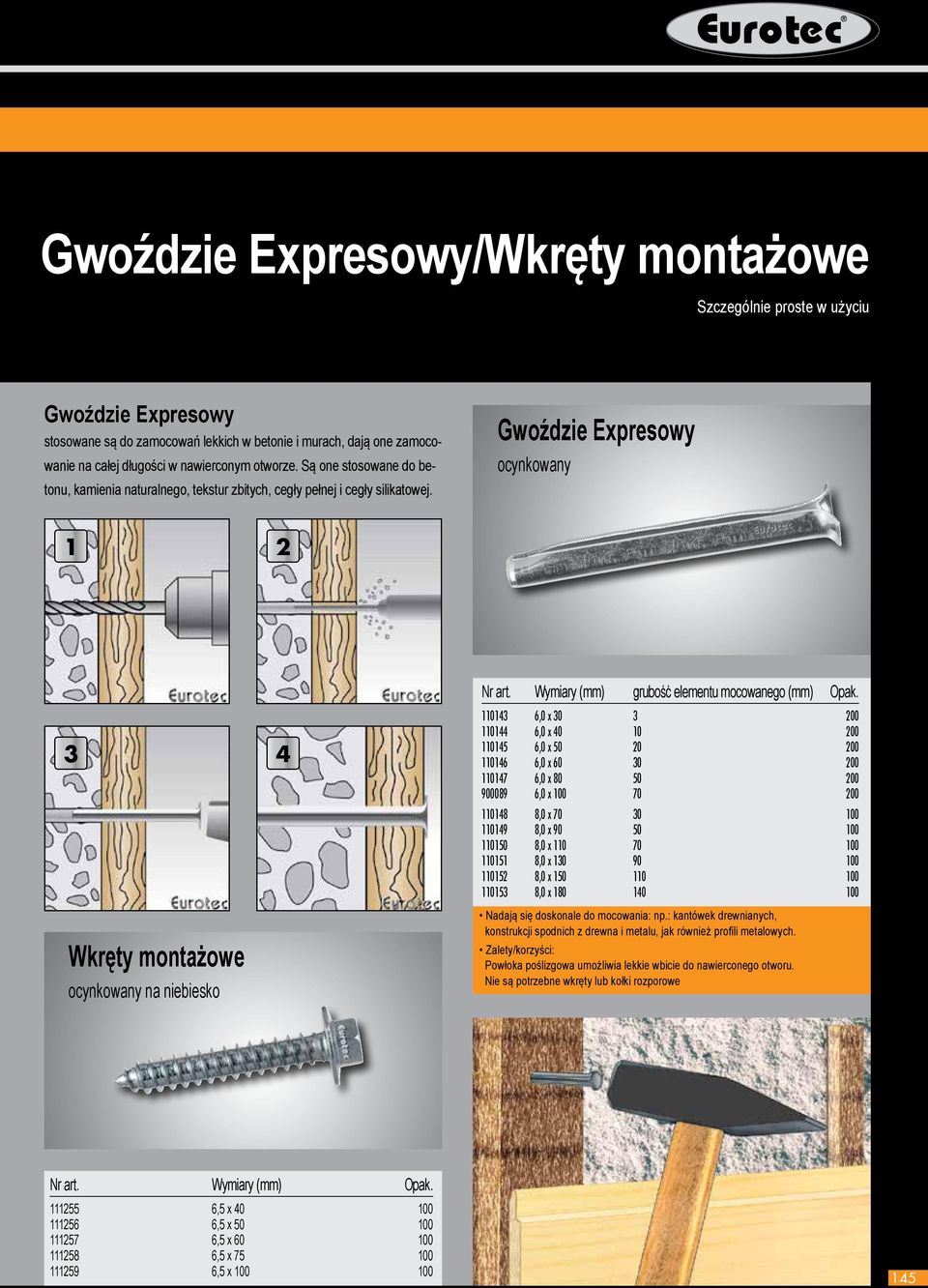

2 Ø Gwoździe Expresowy/Wkręty montażowe Szczególnie proste w użyciu Gwoździe Expresowy stosowane są do zamocowań lekkich w betonie i murach, dają one zamocowanie na całej długości w nawierconym otworze. Są one stosowane do betonu, kamienia naturalnego, tekstur zbitych, cegły pełnej i cegły silikatowej. Gwoździe Expresowy ocynkowany Wkręty montażowe ocynkowany na niebiesko Wymiary (mm) grubość elementu mocowanego (mm) ,0 x ,0 x ,0 x ,0 x ,0 x ,0 x ,0 x ,0 x ,0 x ,0 x ,0 x ,0 x Nadają się doskonale do mocowania: np.: kantówek drewnianych, konstrukcji spodnich z drewna i metalu, jak również profili metalowych. Zalety/korzyści: Powłoka poślizgowa umożliwia lekkie wbicie do nawierconego otworu. Nie są potrzebne wkręty lub kołki rozporowe Wymiary (mm) ,5 x ,5 x ,5 x ,5 x ,5 x

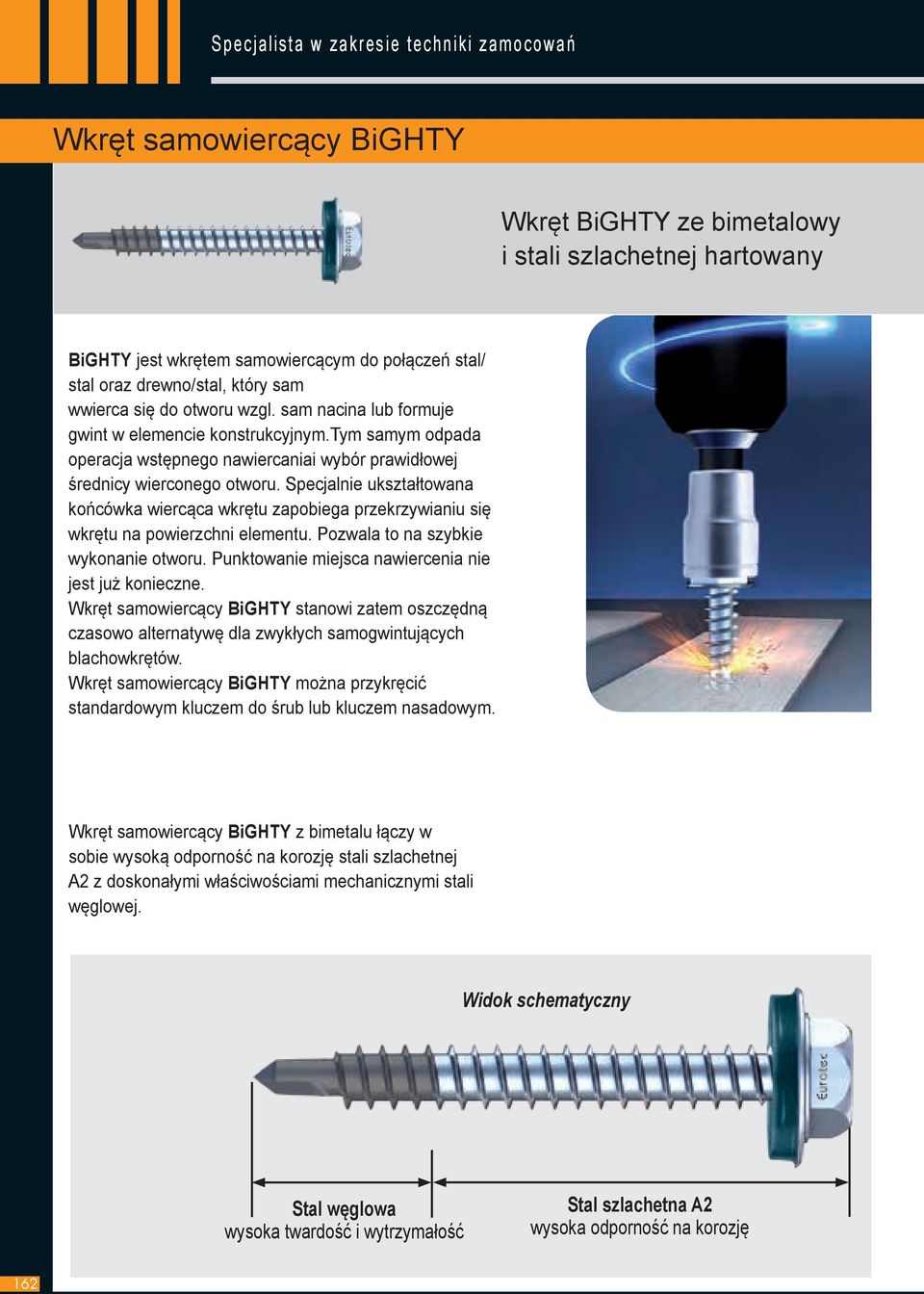

3 Wkręt samowiercący BiGHTY Wkręt BiGHTY ze bimetalowy i stali szlachetnej hartowany BiGHTY jest wkrętem samowiercącym do połączeń stal/ stal oraz drewno/stal, który sam wwierca się do otworu wzgl. sam nacina lub formuje gwint w elemencie konstrukcyjnym.tym samym odpada operacja wstępnego nawiercaniai wybór prawidłowej średnicy wierconego otworu. Specjalnie ukształtowana końcówka wiercąca wkrętu zapobiega przekrzywianiu się wkrętu na powierzchni elementu. Pozwala to na szybkie wykonanie otworu. Punktowanie miejsca nawiercenia nie jest już konieczne. Wkręt samowiercący BiGHTY stanowi zatem oszczędną czasowo alternatywę dla zwykłych samogwintujących blachowkrętów. Wkręt samowiercący BiGHTY można przykręcić standardowym kluczem do śrub lub kluczem nasadowym. Wkręt samowiercący BiGHTY z bimetalu łączy w sobie wysoką odporność na korozję stali szlachetnej A2 z doskonałymi właściwościami mechanicznymi stali węglowej. Widok schematyczny Stal węglowa wysoka twardość i wytrzymałość Stal szlachetna A2 wysoka odporność na korozję 162

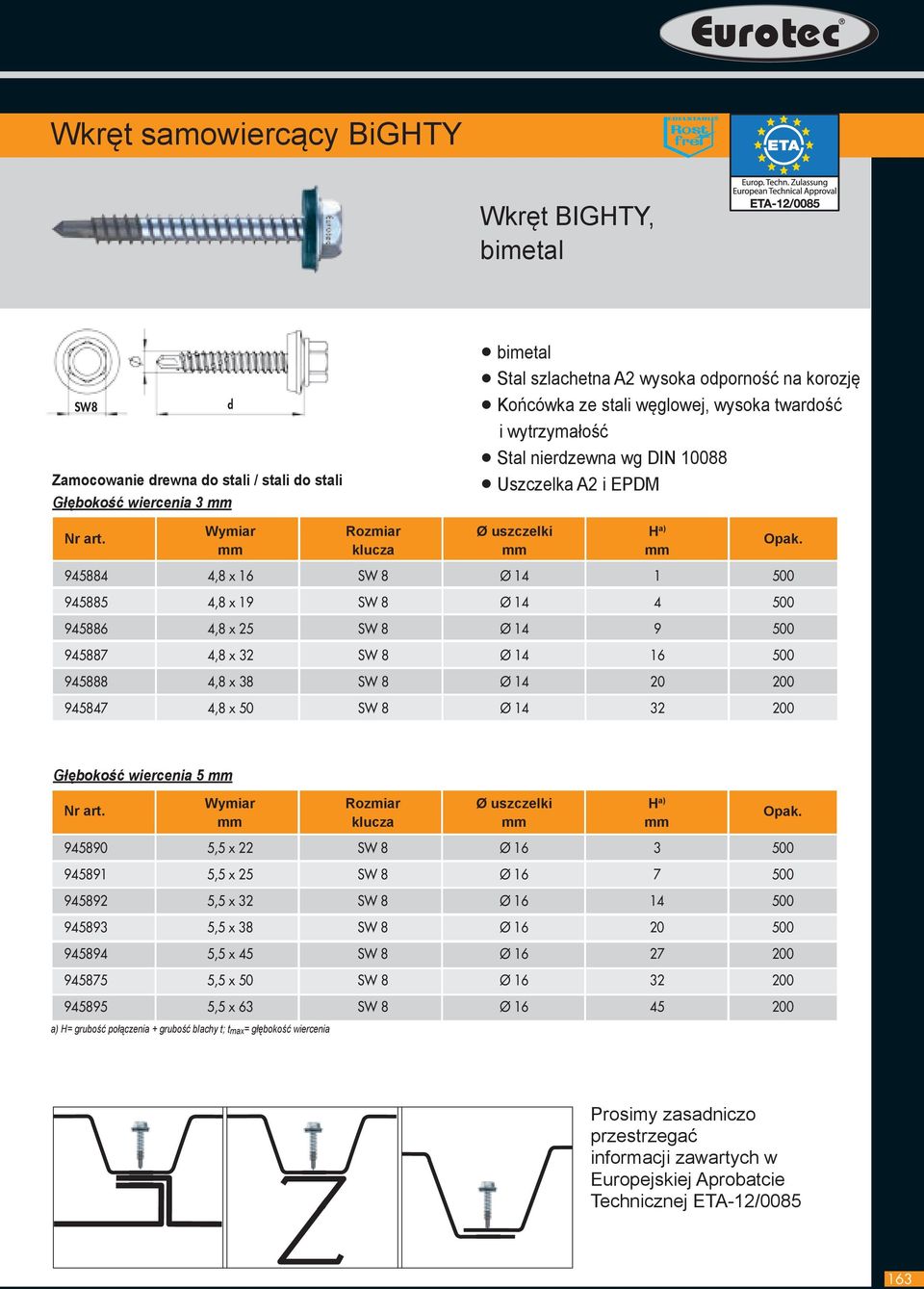

4 Wkręt samowiercący BiGHTY Wkręt BIGHTY, bimetal SW8 d Zamocowanie drewna do stali / stali do stali Głębokość wiercenia 3 mm bimetal Stal szlachetna A2 wysoka odporność na korozję Końcówka ze stali węglowej, wysoka twardość i wytrzymałość Stal nierdzewna wg DIN Uszczelka A2 i EPDM Wymiar Rozmiar Ø uszczelki H a) ,8 x 16 SW 8 Ø ,8 x 19 SW 8 Ø ,8 x 25 SW 8 Ø ,8 x 32 SW 8 Ø ,8 x 38 SW 8 Ø ,8 x 50 SW 8 Ø Głębokość wiercenia 5 mm Wymiar Rozmiar Ø uszczelki H a) ,5 x 22 SW 8 Ø ,5 x 25 SW 8 Ø ,5 x 32 SW 8 Ø ,5 x 38 SW 8 Ø ,5 x 45 SW 8 Ø ,5 x 50 SW 8 Ø ,5 x 63 SW 8 Ø a) H= grubość połączenia + grubość blachy t; t max = głębokość wiercenia Prosimy zasadniczo przestrzegać informacji zawartych w Europejskiej Aprobatcie Technicznej ETA-12/

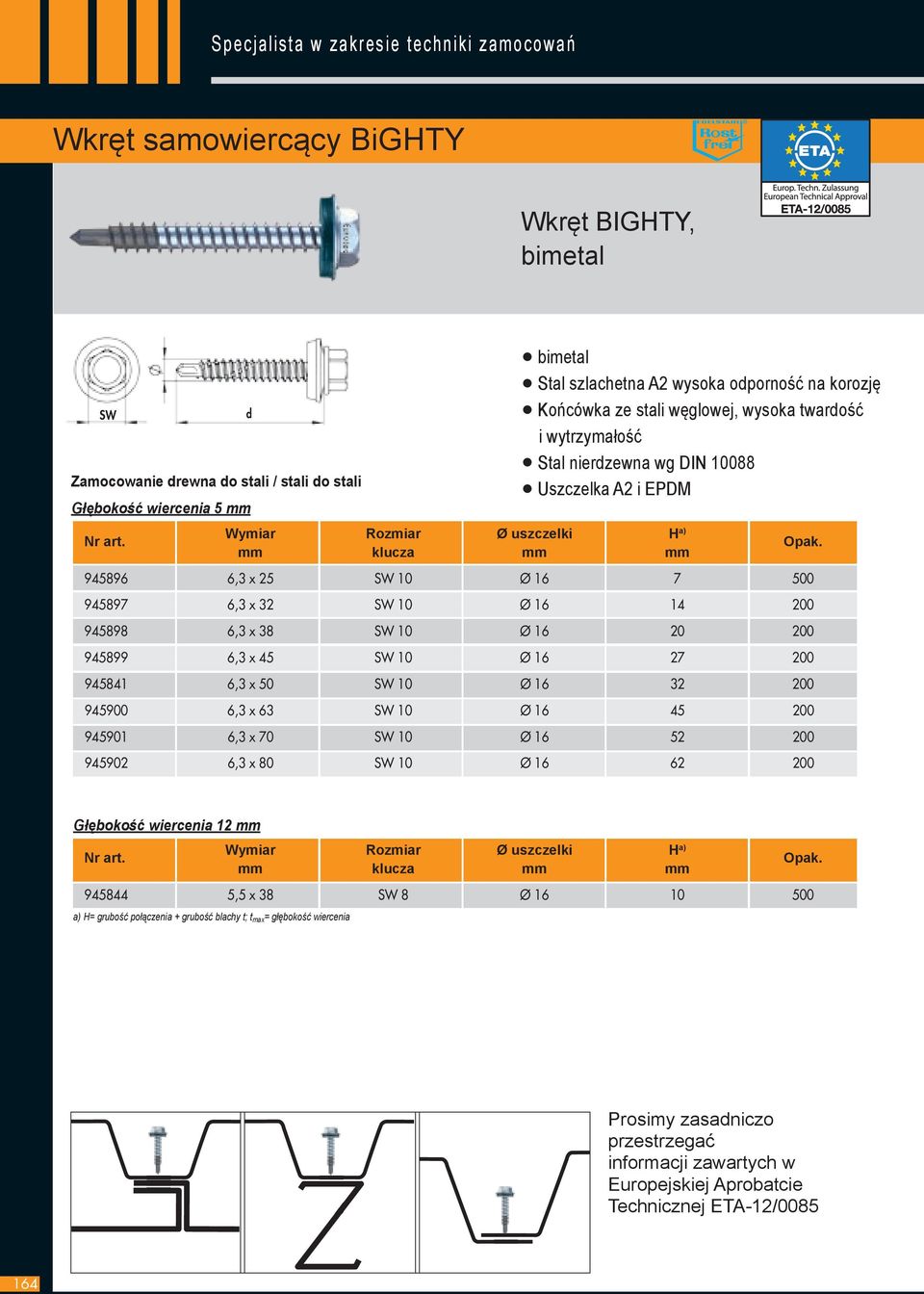

5 Wkręt samowiercący BiGHTY Wkręt BIGHTY, bimetal SW d Zamocowanie drewna do stali / stali do stali Głębokość wiercenia 5 mm Wymiar Rozmiar Ø uszczelki H a) bimetal Stal szlachetna A2 wysoka odporność na korozję Końcówka ze stali węglowej, wysoka twardość i wytrzymałość Stal nierdzewna wg DIN Uszczelka A2 i EPDM ,3 x 25 SW 10 Ø ,3 x 32 SW 10 Ø ,3 x 38 SW 10 Ø ,3 x 45 SW 10 Ø ,3 x 50 SW 10 Ø ,3 x 63 SW 10 Ø ,3 x 70 SW 10 Ø ,3 x 80 SW 10 Ø Głębokość wiercenia 12 mm Wymiar Rozmiar Ø uszczelki H a) ,5 x 38 SW 8 Ø a) H= grubość połączenia + grubość blachy t; t max = głębokość wiercenia Prosimy zasadniczo przestrzegać informacji zawartych w Europejskiej Aprobatcie Technicznej ETA-12/

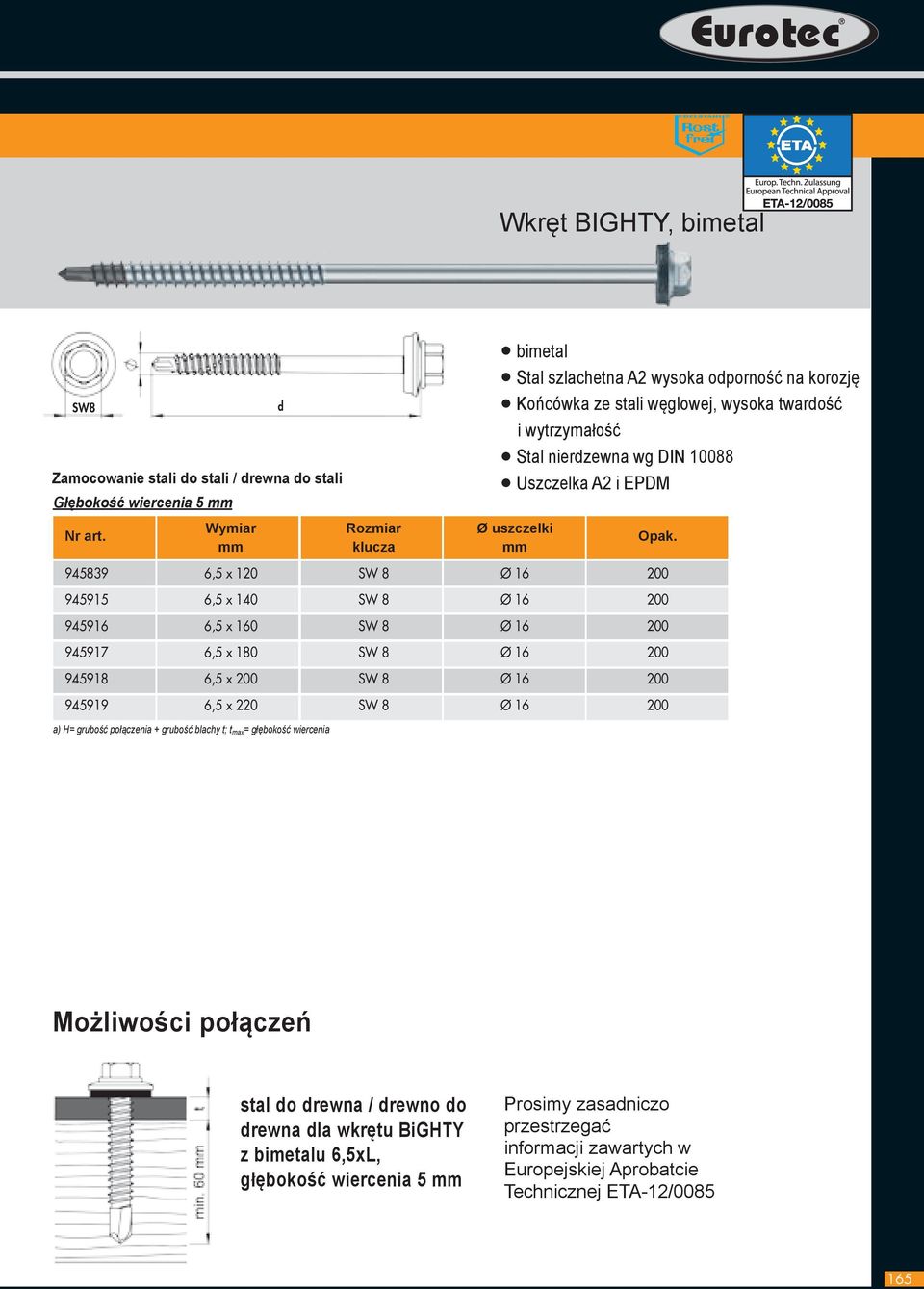

6 Wkręt BIGHTY, bimetal SW8 d Zamocowanie stali do stali / drewna do stali Głębokość wiercenia 5 mm Wymiar Rozmiar Ø uszczelki mm klucza mm bimetal Stal szlachetna A2 wysoka odporność na korozję Końcówka ze stali węglowej, wysoka twardość i wytrzymałość Stal nierdzewna wg DIN Uszczelka A2 i EPDM ,5 x 120 SW 8 Ø ,5 x 140 SW 8 Ø ,5 x 160 SW 8 Ø ,5 x 180 SW 8 Ø ,5 x 200 SW 8 Ø ,5 x 220 SW 8 Ø a) H= grubość połączenia + grubość blachy t; t max = głębokość wiercenia Możliwości połączeń stal do drewna / drewno do drewna dla wkrętu BiGHTY z bimetalu 6,5xL, głębokość wiercenia 5 mm Prosimy zasadniczo przestrzegać informacji zawartych w Europejskiej Aprobatcie Technicznej ETA-12/

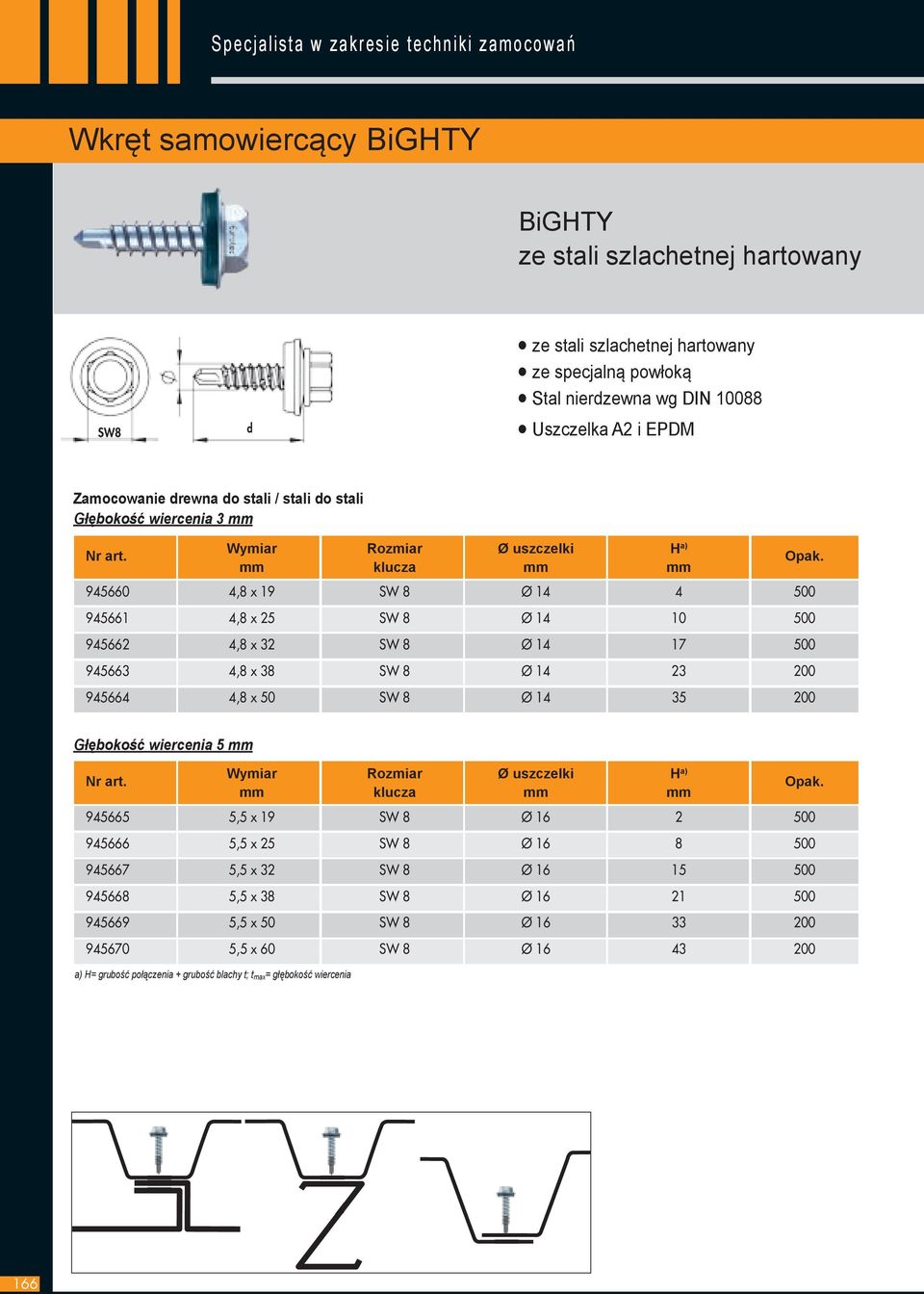

7 Wkręt samowiercący BiGHTY BiGHTY ze stali szlachetnej hartowany SW8 d ze stali szlachetnej hartowany ze specjalną powłoką Uszczelka A2 i EPDM Stal nierdzewna wg DIN Zamocowanie drewna do stali / stali do stali Głębokość wiercenia 3 mm Wymiar Rozmiar Ø uszczelki H a) ,8 x 19 SW 8 Ø ,8 x 25 SW 8 Ø ,8 x 32 SW 8 Ø ,8 x 38 SW 8 Ø ,8 x 50 SW 8 Ø Głębokość wiercenia 5 mm Wymiar Rozmiar Ø uszczelki H a) ,5 x 19 SW 8 Ø ,5 x 25 SW 8 Ø ,5 x 32 SW 8 Ø ,5 x 38 SW 8 Ø ,5 x 50 SW 8 Ø ,5 x 60 SW 8 Ø a) H= grubość połączenia + grubość blachy t; t max = głębokość wiercenia 166

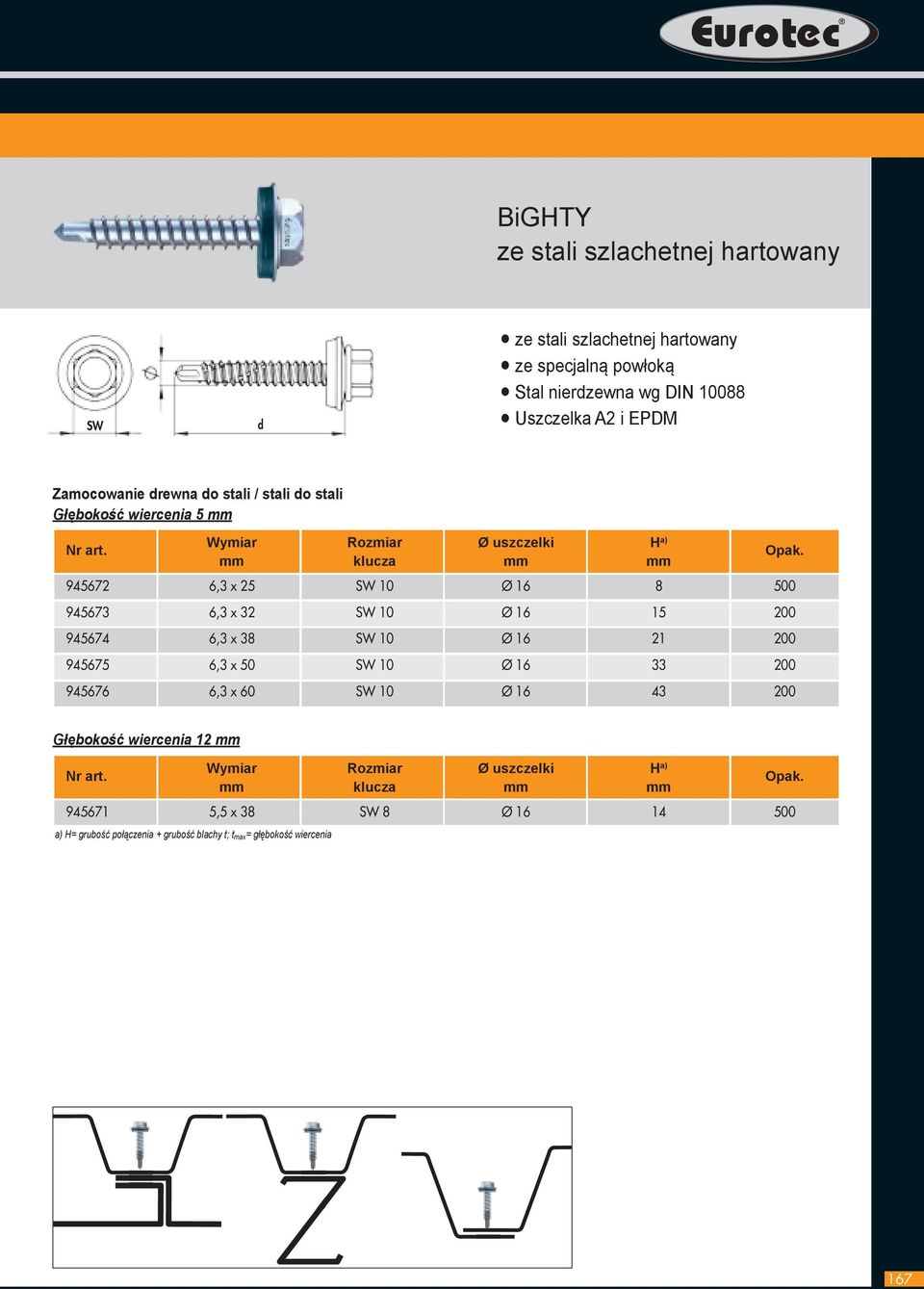

8 BiGHTY ze stali szlachetnej hartowany SW d ze stali szlachetnej hartowany ze specjalną powłoką Uszczelka A2 i EPDM Stal nierdzewna wg DIN Zamocowanie drewna do stali / stali do stali Głębokość wiercenia 5 mm Wymiar Rozmiar Ø uszczelki H a) ,3 x 25 SW 10 Ø ,3 x 32 SW 10 Ø ,3 x 38 SW 10 Ø ,3 x 50 SW 10 Ø ,3 x 60 SW 10 Ø Głębokość wiercenia 12 mm Wymiar Rozmiar Ø uszczelki H a) ,5 x 38 SW 8 Ø a) H= grubość połączenia + grubość blachy t; t max = głębokość wiercenia 167

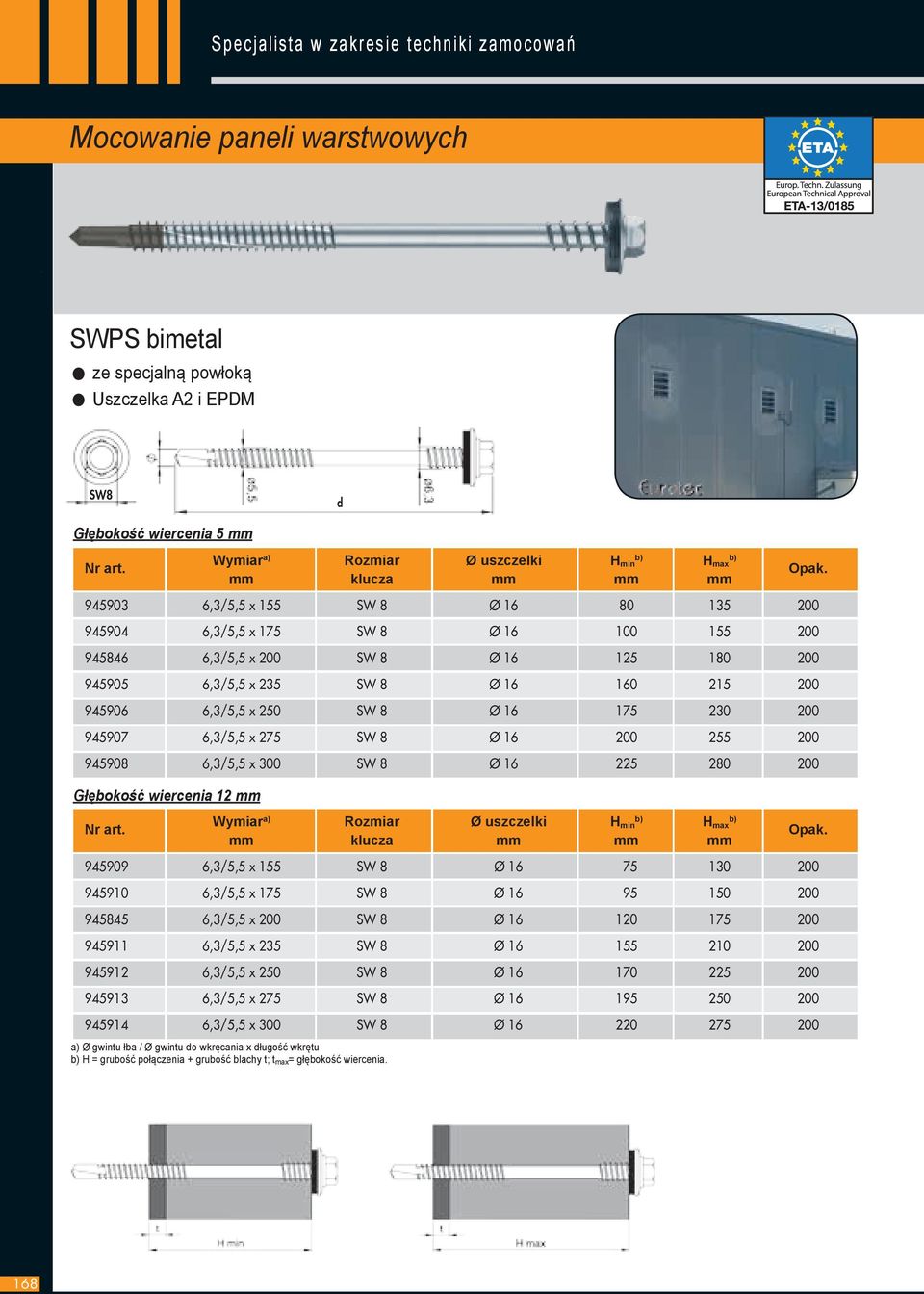

9 Mocowanie paneli warstwowych SWPS bimetal ze specjalną powłoką Uszczelka A2 i EPDM SW8 d Głębokość wiercenia 5 mm Wymiar a) Rozmiar Ø uszczelki b) H min b) H max mm ,3/5,5 x 155 SW 8 Ø ,3/5,5 x 175 SW 8 Ø ,3/5,5 x 200 SW 8 Ø ,3/5,5 x 235 SW 8 Ø ,3/5,5 x 250 SW 8 Ø ,3/5,5 x 275 SW 8 Ø ,3/5,5 x 300 SW 8 Ø Głębokość wiercenia 12 mm Wymiar a) Rozmiar Ø uszczelki b) H min b) H max mm ,3/5,5 x 155 SW 8 Ø ,3/5,5 x 175 SW 8 Ø ,3/5,5 x 200 SW 8 Ø ,3/5,5 x 235 SW 8 Ø ,3/5,5 x 250 SW 8 Ø ,3/5,5 x 275 SW 8 Ø ,3/5,5 x 300 SW 8 Ø a) Ø gwintu łba / Ø gwintu do wkręcania x długość wkrętu b) H = grubość połączenia + grubość blachy t; t max = głębokość wiercenia. 168

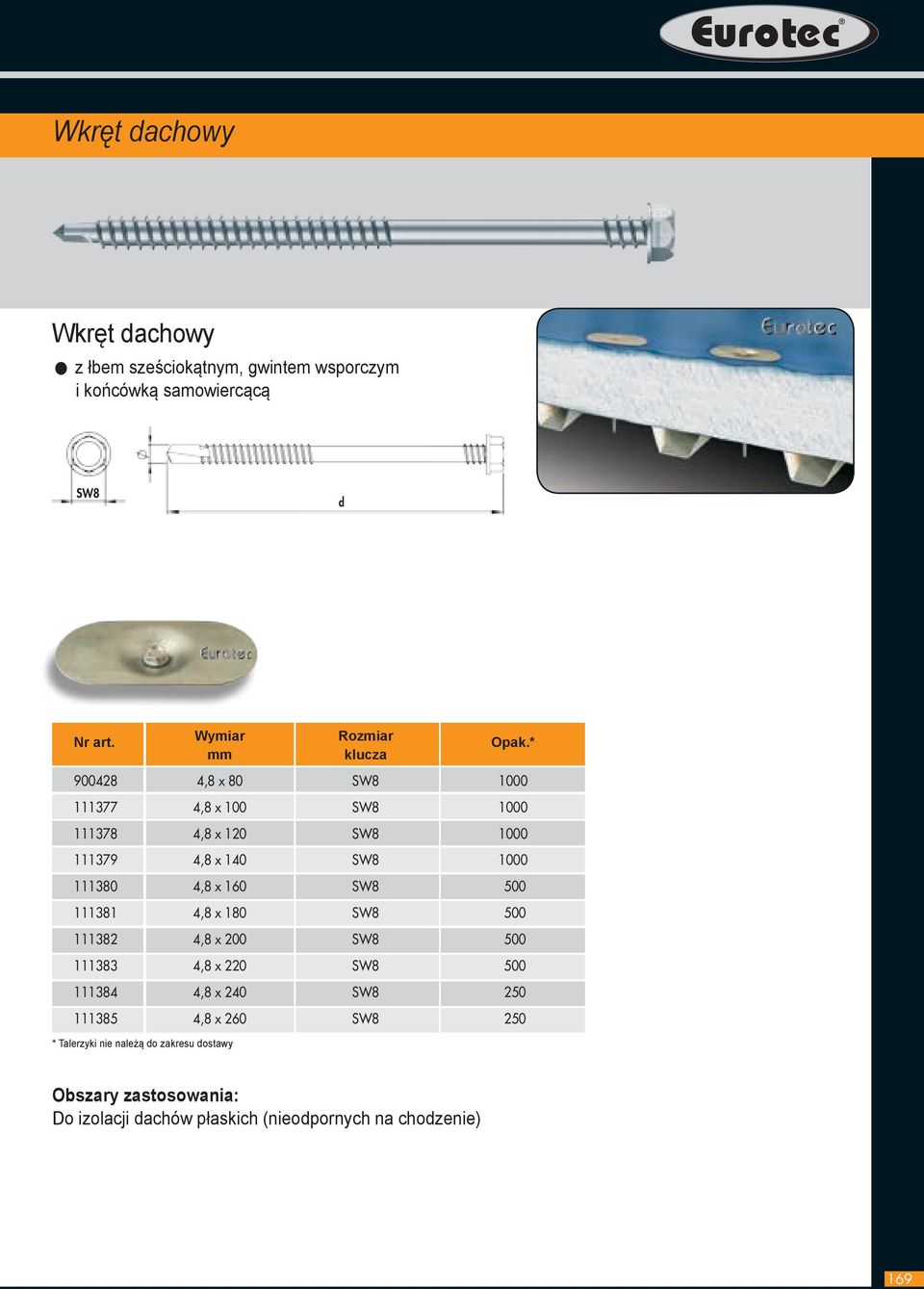

10 Wkręt dachowy Wkręt dachowy z łbem sześciokątnym, gwintem wsporczym i końcówką samowiercącą SW8 d Wymiar Rozmiar mm klucza * ,8 x 80 SW ,8 x 100 SW ,8 x 120 SW ,8 x 140 SW ,8 x 160 SW ,8 x 180 SW ,8 x 200 SW ,8 x 220 SW ,8 x 240 SW ,8 x 260 SW8 250 * Talerzyki nie należą do zakresu dostawy Obszary zastosowania: Do izolacji dachów płaskich (nieodpornych na chodzenie) 169

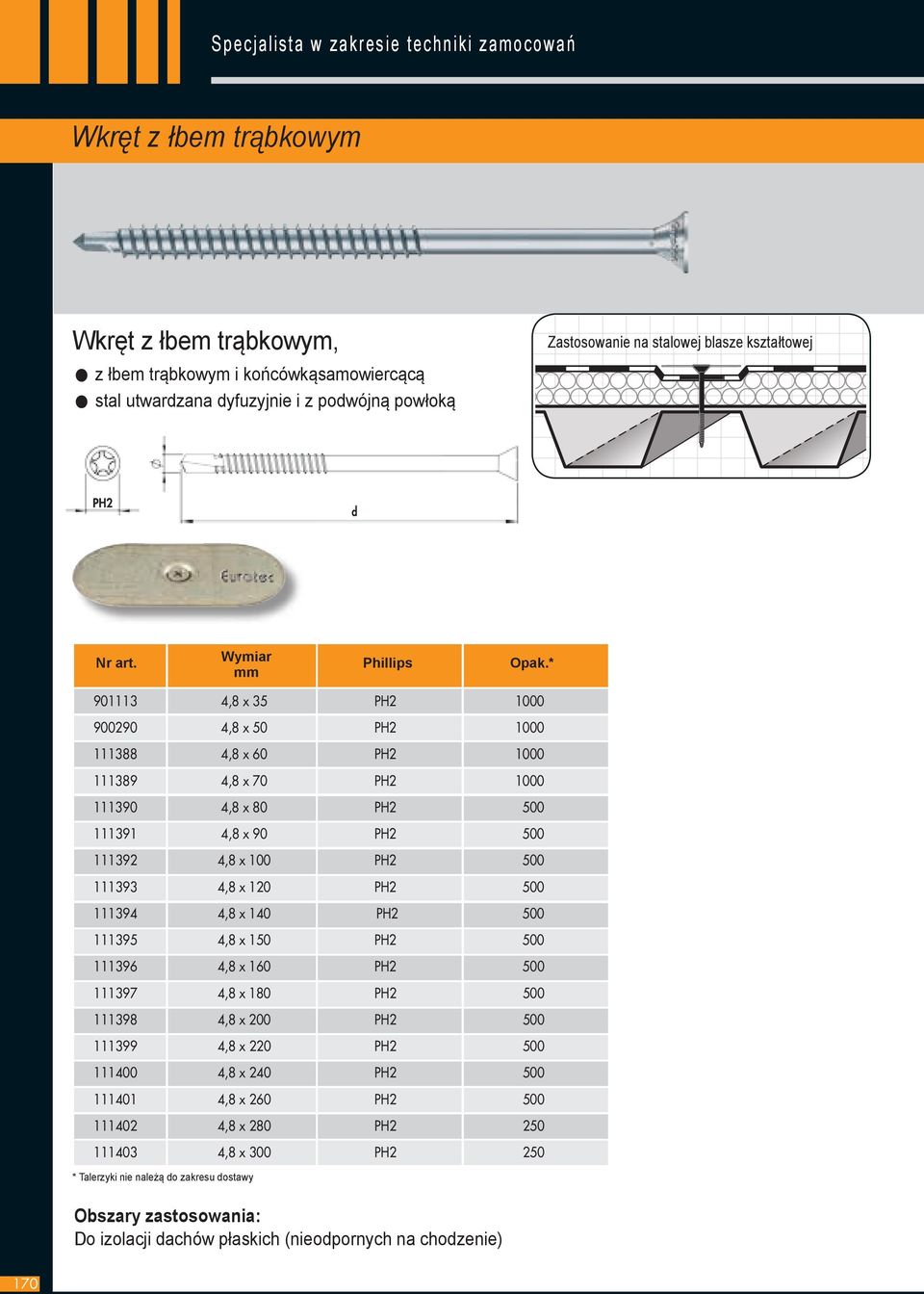

11 Wkręt z łbem trąbkowym Wkręt z łbem trąbkowym, z łbem trąbkowym i końcówkąsamowiercącą stal utwardzana dyfuzyjnie i z podwójną powłoką Zastosowanie na stalowej blasze kształtowej PH2 d Wymiar mm Phillips * ,8 x 35 PH ,8 x 50 PH ,8 x 60 PH ,8 x 70 PH ,8 x 80 PH ,8 x 90 PH ,8 x 100 PH ,8 x 120 PH ,8 x 140 PH ,8 x 150 PH ,8 x 160 PH ,8 x 180 PH ,8 x 200 PH ,8 x 220 PH ,8 x 240 PH ,8 x 260 PH ,8 x 280 PH ,8 x 300 PH2 250 * Talerzyki nie należą do zakresu dostawy Obszary zastosowania: Do izolacji dachów płaskich (nieodpornych na chodzenie) 170

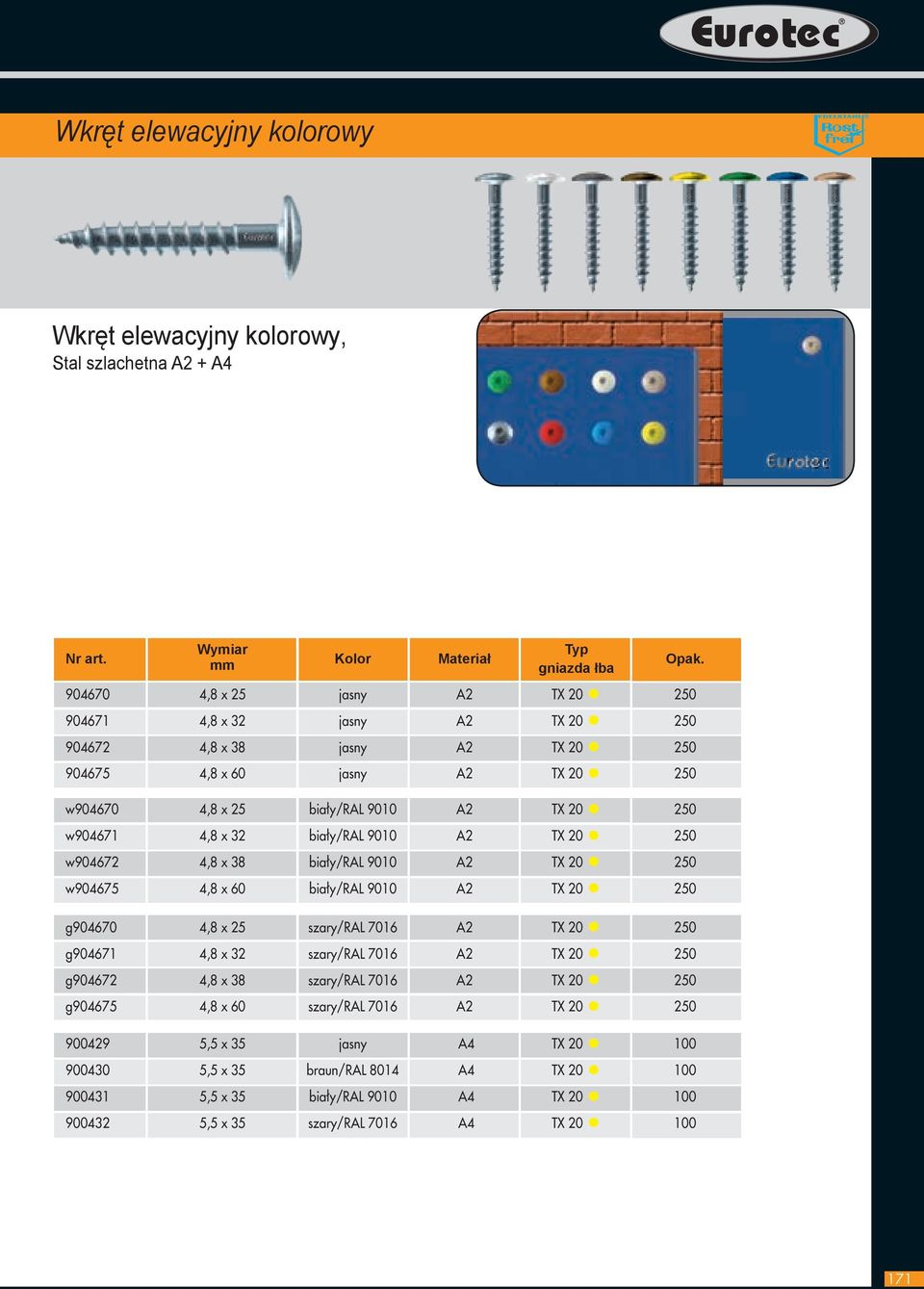

12 Wkręt elewacyjny kolorowy Wkręt elewacyjny kolorowy, Stal szlachetna A2 + A4 Wymiar Typ mm Kolor Materiał gniazda łba ,8 x 25 jasny A2 TX ,8 x 32 jasny A2 TX ,8 x 38 jasny A2 TX ,8 x 60 jasny A2 TX w ,8 x 25 biały/ral 9010 A2 TX w ,8 x 32 biały/ral 9010 A2 TX w ,8 x 38 biały/ral 9010 A2 TX w ,8 x 60 biały/ral 9010 A2 TX g ,8 x 25 szary/ral 7016 A2 TX g ,8 x 32 szary/ral 7016 A2 TX g ,8 x 38 szary/ral 7016 A2 TX g ,8 x 60 szary/ral 7016 A2 TX ,5 x 35 jasny A4 TX ,5 x 35 braun/ral 8014 A4 TX ,5 x 35 biały/ral 9010 A4 TX ,5 x 35 szary/ral 7016 A4 TX

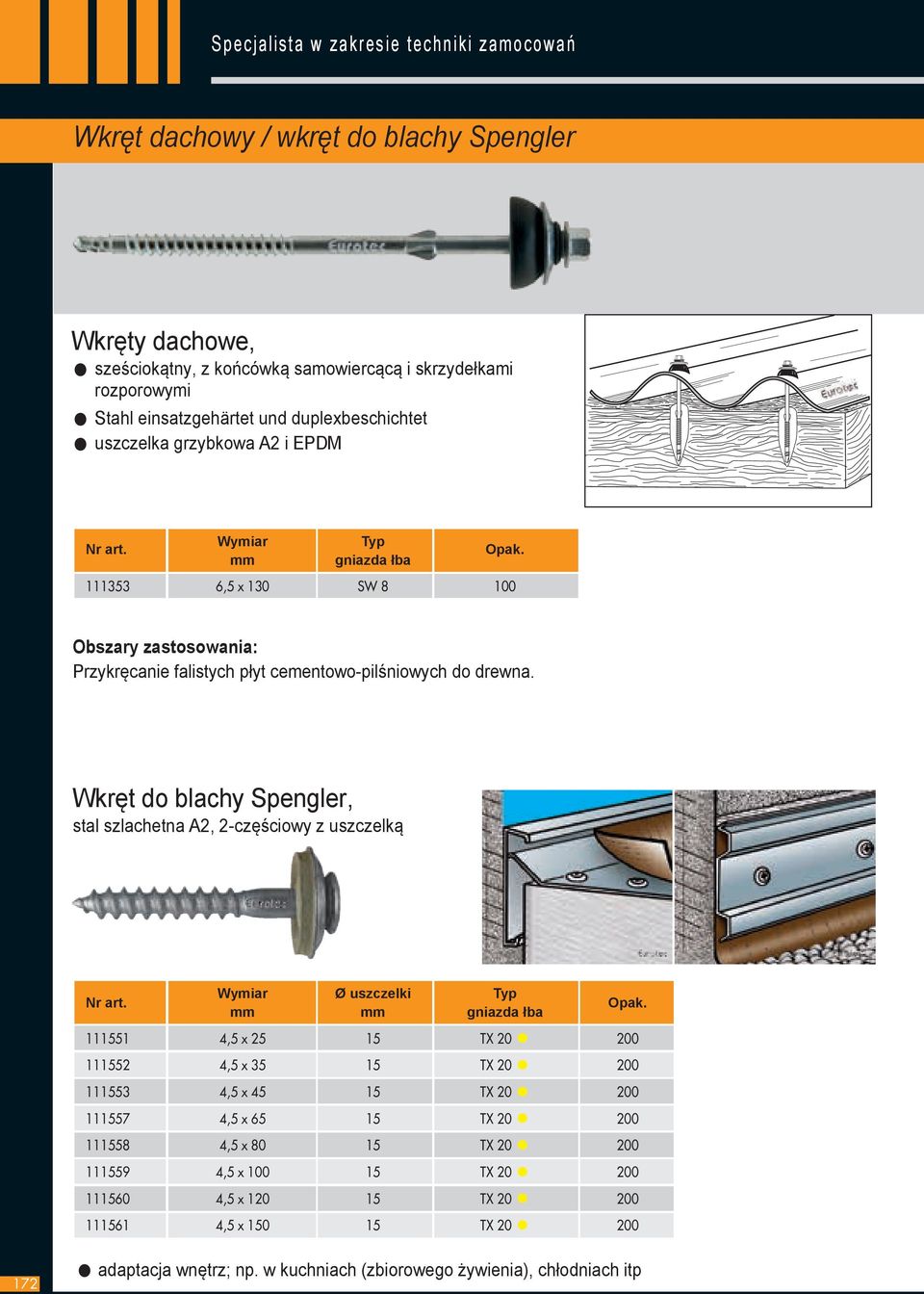

13 Wkręt dachowy / wkręt do blachy Spengler Wkręty dachowe, sześciokątny, z końcówką samowiercącą i skrzydełkami rozporowymi Stahl einsatzgehärtet und duplexbeschichtet uszczelka grzybkowa A2 i EPDM Wymiar Typ mm gniazda łba ,5 x 130 SW Obszary zastosowania: Przykręcanie falistych płyt cementowo-pilśniowych do drewna. Wkręt do blachy Spengler, stal szlachetna A2, 2-częściowy z uszczelką 172 Wymiar Ø uszczelki Typ mm mm gniazda łba ,5 x TX ,5 x TX ,5 x TX ,5 x TX ,5 x TX ,5 x TX ,5 x TX ,5 x TX adaptacja wnętrz; np. w kuchniach (zbiorowego żywienia), chłodniach itp
