1 ORKAN Elementy złączne do mocowania fasad wentylowanych 1

2 EJOT stal nierdzewna-saphir wkręt wiercący (JT4/JT9)-3H/5-5,5x19 P-BWU SW8 J4/J9 JT4 ze stali nierdzewnej A JT4-3H/5-5,5x JT9 ze stali nierdzewnej A JT9-3H/5-5,5x mm do punktów stałych i przesuwanych w podkostrukcjach fasad wentylowanych mocowanie uchwytów ściennych otworowanych ze stali nierdzewnej lub aluminium do aluminiowych profilii nośnych dla kombinacji elementów od 3,1 5,0 mm (element I + element II) stal nierdzewna A2 lub A4 Kombinacje elementów sprawdzone za pomocą R m (element II) 190, 215 i 245 N/mm 2. Wartości nośności są dostępne w dokumencie (abp) P-BWU zdolność wiercenia podkładka zintegrowana obszaru bezgwintowego Możliwe kombinacje element I 1,5 (stal nierdzewna) (aluminium) element II 1,6 2,4 1,6 5,5 mm mm SW8 Ø 3 mm 5,0 mm R m profil nośny/ uchwyt ścienny 190 N/mm N/mm 2 klucz K-SW8-1/4 x

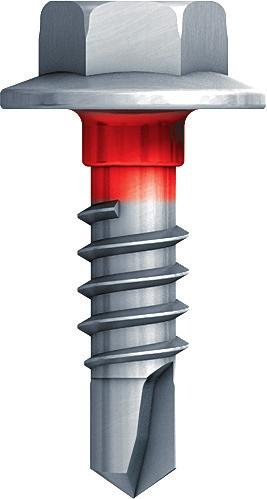

3 EJOT SUPER-SAPHIR wkręt wiercący (JT6/JT9)-2/5-5,0 VARIO SW8 J6/J9 P-BWU JT6 ze stali nierdzewnej A2 z hartowaną końcówką wiercącą JT6-2/5-5,0x30 Vario JT9 ze stali nierdzewnej A JT9-2/5-5,0x25 Vario SW8 VARIO tool Zobacz film: do punktów stałych i przesuwanych w podkostrukcjach fasad wentylowanych mocowanie uchwytów ściennych otworowanych ze stali nierdzewnej lub aluminium do aluminiowych profilii nośnych jeden wkręt do wszystkich kombinacji elementów podkładka odwrócona E14, Ø14 mm podkładka odwrócona ze strefą buforową pomiędzy łbem wkręta zapobiegająca nadmiernej sile nacisku połączenia podkładka zmontowana niezmiennie niska siła docisku zapobiega zjawisku przylegania brak zniszczenia gwintu w elemencie II dzięki czemu osiąga wysokie nośności na wyrywanie dzięki konstrukcji drobnego gwintu wysokie nośności na wyrywanie i ścinianie w elemencie II raport z badań (abp) jako potwierdzenie zastosowania zgodnie z DIN utwardzona końcówka wiercąca w wersji JT6 do mocowania w stalowych profilach nośnych (nie obejmuje go abp) uchwyt ścienny ze stali nierdzewnej i aluminium, komponent abp strefa buforowa służy jako optyczna kontrola położenia podczas montażu ta sama metoda montażu dla punktów stałych i przesuwnych zdolność wiercenia Możliwe kombinacje element I 1,5 (stal nierdzewna) (stal nierdzewna) (stal nierdzewna) (aluminium) (aluminium) 4,0 (aluminium) 5,0 (aluminium) element II 2,5 2,5 2,5 2,5 2,5 2,5 2,5 5,0 mm mm SW8 R m profil nośny/ uchwyt ścienny 190 N/mm 2 Kombinacje elementów sprawdzone za pomocą R m (element II) 190, 215 i 245 N/mm 2. Wartości nośności są dostępne w dokumencie (abp) P-BWU

4 SW8 optyczna kontrola położenia dzięki prawidłowej kompresji strefy buforowej duży kołnierz zapobiegający ścieraniu boków w otworze owalnym uchwytu ściennego, wyeliminowane przekręcanie lub zniszczenie gwintu w elemencie II podkładka zmontowana ze strefą buforową gwint wewnętrzny wytwarza gwint nośny w elemencie II ekstremalna prędkość wiercenia nawet przy niskim nacisku osiowym niski skok gwintu umożliwia precyzyjne ściskanie strefy buforowej i wysokie samoblokowanie wkręta w elemencie II zalecane akcesoria EJOT SW8-Vario Tool wkrętarka akumulatorowa ASCS 6.3 Select

5 EJOT tuleja centryczna F (punkt stały) JT4-LT-3-5,5x JT4-LT-2/6-6,0x JT4-LT-2/6-6,0x JT3-LT-3-5,5x JF3-LT-2-5,5x grubość płyty do mocowania płyt fasadowych w kombinacji z wkrętem LT o średnicy łba do mocowania w punktach stałych tworzywo, kolor szary dla płyt 4 / 6 / 8 mm odporny na promieniowanie UV wszystkie otwory w płycie są tej samej średnicy (11 mm), może być to wykonywane fabrycznie co zwiększa wydajność żadnych dodatkowych narzędzi montażowych szybki montaż w kombinzacji z wkrętami LT łatwe mocowanie płyt 0,5 mm kołnierz tulei zapobiega bezpośredniemu stykaniu się łba wkręta z powierzchnią płyty, a tym samym nie zarysowuje jej powierzchni EJOT tuleja centryczna Ø11/4 F EJOT tuleja centryczna Ø11/6 F EJOT tuleja centryczna Ø11/8 F tulei i wkrętów LT należy uzgodnić z producentem danej płyty j. Należy przestrzegać wytycznych producenta płyt oraz instrukcji montażu. tuleja otwór wewnętrzny-ø otwór w płycie j-ø 6 mm 11 mm 5

6 EJOT tuleja centryczna S (punkt przesuwny) grubość płyty do mocowania płyt fasadowych w kombinacji z wkrętem LT o średnicy łba do mocowania w punktach przesuwnych tworzywo, kolor czarny dla płyt 4 / 6 / 8 mm odporny na promieniowanie UV wszystkie otwory w płycie są tej samej średnicy (11 mm), może być to wykonywane fabrycznie co zwiększa wydajność żadnych dodatkowych narzędzi montażowych szybki montaż w kombinzacji z wkrętami LT łatwe mocowanie płyt 0,5 mm kołnierz tulei zapobiega bezpośredniemu stykaniu się łba wkręta z powierzchnią płyty, a tym samym nie zarysowuje jej powierzchni EJOT tuleja centryczna Ø11/4 S EJOT tuleja centryczna Ø11/6 S EJOT tuleja centryczna Ø11/8 S tulei i wkrętów LT należy uzgodnić z producentem danej płyty j. Należy przestrzegać wytycznych producenta płyt oraz instrukcji montażu. tuleja otwór wewnętrzny-ø otwór w płycie j-ø 6 mm 11 mm JT4-LT-3-5,5x JT4-LT-2/6-6,0x JT4-LT-2/6-6,0x JT3-LT-3-5,5x JF3-LT-2-5,5x

7 EJOT stal nierdzewna-saphir wkręt wiercący JT4-LT-3-5,5x25 J4 ETA-10/0200 max. grubość płyty JT4-LT-3-5,5x25 KD tuleja centryczna F tuleja centryczna S LT / STS tool tworzywowy mocowanie pyt fasadowych do podkonstrukcji aluminiowych 1,5- mm w kombinacji z tuleją LT do punktów stałych i przesuwnych łeb soczewkowy pokrywanie szczelin i dużych nawierconych otworów możliwość lakierowania według palety RAL estetyczny wygląd fasady dzięki płaskiej powierzchni łba wkręta stabilne mocowanie dzięki zastosowaniu urządzenia LT-tool Należy przestrzegać wytycznych producenta płyt oraz instrukcji montażu. 5,5 mm 3,5 mm stal zdolność wiercenia (t I naotworowany) t II 5,0 mm alu wewnętrzny łba wysokość łba mm 7

8 EJOT stal nierdzewna-saphir wkręt wiercący JT4-LT-2/6-6,0x25 ETA-10/0200 J4 max. grubość płyty JT4-LT-2/6-6,0x25 KD mocowanie pyt fasadowych do podkonstrukcji aluminiowych 0,8- mm w kombinacji z tuleją LT do punktów stałych i przesuwnych łeb soczewkowy pokrywanie szczelin i dużych nawierconych otworów możliwość lakierowania według palety RAL estetyczny wygląd fasady dzięki płaskiej powierzchni łba wkręta stabilne mocowanie dzięki zastosowaniu urządzenia LT-tool Należy przestrzegać wytycznych producenta płyt oraz instrukcji montażu. 6,0 mm zdolność wiercenia (t I naotworowany) t II mm wewnętrzny łba wysokość łba 2 mm obszaru bezgwintowego 6,0 mm tuleja centryczna F tuleja centryczna S LT / STS tool tworzywowy

9 EJOT stal nierdzewna-saphir wkręt wiercący JT4-LT-2/6-6,0x50 J4 ETA-10/0200 max. grubość płyty drewno / aluminium / JT4-LT-2/6-6,0x50 KD mocowanie płyt fasadowych do podkonstrukcji aluminiowych i drewnianych w kombinacji z tuleją LT do punktów stałych i przesuwnych Należy przestrzegać wytycznych producenta płyt oraz instrukcji montażu. tuleja centryczna F tuleja centryczna S LT / STS tool tworzywowy łeb soczewkowy pokrywanie szczelin i dużych nawierconych otworów możliwość lakierowania według palety RAL estetyczny wygląd fasady dzięki płaskiej powierzchni łba wkręta brak nawiercania wstępnego w podkonstrukcji drewnianej zdolność wiercenia (t I naotworowany) t II łba wysokość łba obszaru bezgwintowego 6,0 mm 1,5- mm wewnętrzny mm 6,0 mm 9

10 EJOT SUPER-SAPHIR wkręt wiercący JT3-LT-3-5,5x30 ETA-10/0200 J3 max. grubość płyty JT3-LT-3-5,5x30 KD mocowanie płyt fasadowych do podkonstrukcji aluminiowych i stalowych 1,5-2,5 mm w kombinacji z tuleją LT do punktów stałych i przesuwnych z hartowaną końcówką wiercącą łeb soczewkowy pokrywanie szczelin i dużych nawierconych otworów możliwość lakierowania według palety RAL estetyczny wygląd fasady dzięki płaskiej powierzchni łba wkręta stabilne mocowanie dzięki zastosowaniu urządzenia LT-tool Należy przestrzegać wytycznych producenta płyt oraz instrukcji montażu. 5,5 mm 3,5 mm stal zdolność wiercenia (t I naotworowany) t II 5,0 mm alu wewnętrzny łba wysokość łba mm tuleja centryczna F tuleja centryczna S LT / STS tool tworzywowy

11 EJOFAST wkręt wiercący JF3-LT-2-5,5 J3 ETA-10/0200 max. grubość płyty JF3-LT-2-5,5x30 KD tuleja centryczna F tuleja centryczna S LT / STS Tool Kunststoff wkrętarka ASCS mocowanie bezwiórowe płyt fasadowych do pokonstrukcji aluminiowych 0,4- mm w kombinacji z tuleją LT do punktów stałych i przesuwnych z hartowaną końcówką wiercącą łeb soczewkowy pokrywanie szczelin i dużych nawierconych otworów możliwość lakierowania według palety RAL estetyczny wygląd fasady dzięki płaskiej powierzchni łba wkręta mocowanie bezwiórowe Należy przestrzegać wytycznych producenta płyt oraz instrukcji montażu. 5,5 mm 2 x 1,0 mm stal zdolność wiercenia (t I naotworowany) t II 1,0 + mm alu wewnętrzny łba wysokość łba mm 11

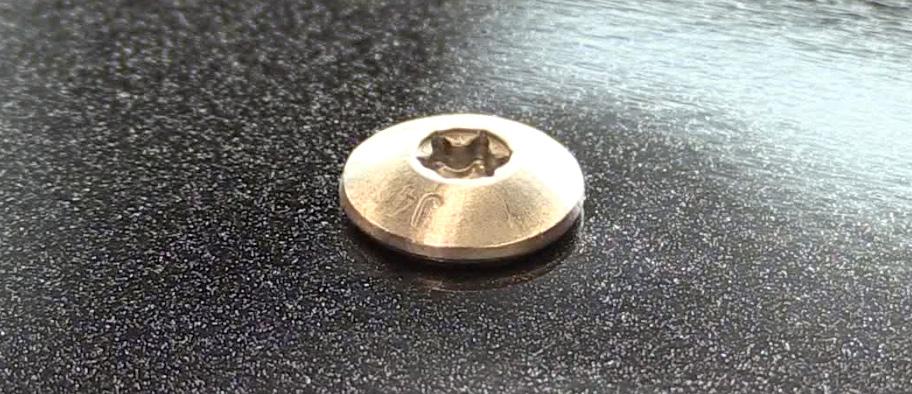

12 EJOT stal nierdzewna-saphir wkręt wiercący JT4-XT J4 dla grubości płyty JT4-XT-3/6-6,0x mocowanie pomiędzy profilem wzmacniającym a kasetą ALUCOBOND zdolność wiercenia t I + t II 6,0 mm mm wewnętrzny bit W-1/4 x /zasada działania wkręt przewierca płytę ALUCOBOND i podkonstrukcję aluminiową część bezgwintowa pod łbem wkręta umożliwia wymagany obrót łba wkręta po połączeniu z płytą podcięcie pod łbem wkręta nacina folię ochronną na płycie j folię ochronną można usunąć bez pozostałości po montażu płyty ALUCOBOND możliwość lakierowania według palety RAL Zobacz film: 12
