System EJOT HTK 2G. Nowe rozwiązanie systemowe do montażu łączników na dachach płaskich

Transkrypt

1 System EJOT HTK 2G Nowe rozwiązanie systemowe do montażu łączników na dachach płaskich

2 Oszczędność czasu i kosztów! System HTK 2G to nowa jakość mocowania hydro i termoizolacji za pomocą skompletowanych łączników HTK 2G oraz urządzenia akumulatorowego ECOset HTK, na dachach płaskich. Zastosowanie tego rozwiązania to gwarancja oszczędności zarówno kosztów jak i czasu. Oszczędzanie zaczyna się już na etapie projektowania, dzięki wsparciu technicznemu naszych pracowników i odpowiednich narzędzi takich jak program do obliczeń dachowych, a kończy się na szybkim montażu, dzięki automatyzacji i znakomitej wydajności. NOWOŚĆ! HTK 2G najnowsze rozwiązanie systemowe do montażu pokryć dachowych. łączniki skompletowane, dostarczane w mniejszych opakowaniach 1 łączniki z materiałów odpornych na warunki atmosferyczne 2 osiowe prowadzenie wkręta w tulei gwarantujące poprawny efekt teleskopowy 3 2

3 Szybkość i precyzja montażu! Stosowanie systemu HTK 2G zapewnia szybkość pracy i precyzję każdego mocowania. Wysokowydajny akumulator eliminuje obecność przeszkadzających przedłużaczy i kabli. Urządzenie ECOset gwarantuje 100% powtarzalność połączenia. Łączniki wkręcone są zawsze z taką samą siłą, prostopadle do powierzchni. Narzędzie obsługiwane jest przez jednego montera, który w ciągu 8 godzin pracy jest w stanie zamocować około 1350m 2 dachu. Precyzja montażu! ECOset HTK gwarantuje szybki i precyzyjny montaż łączników. 1 urządzenie akumulatorowe 2 łączniki mocowane zawsze na taką samą głębokość i z taką samą siłą 3 zawsze prostopadłe ustawienie łącznika do powierzchni dachu i 100% powtarzalność połączenia 3

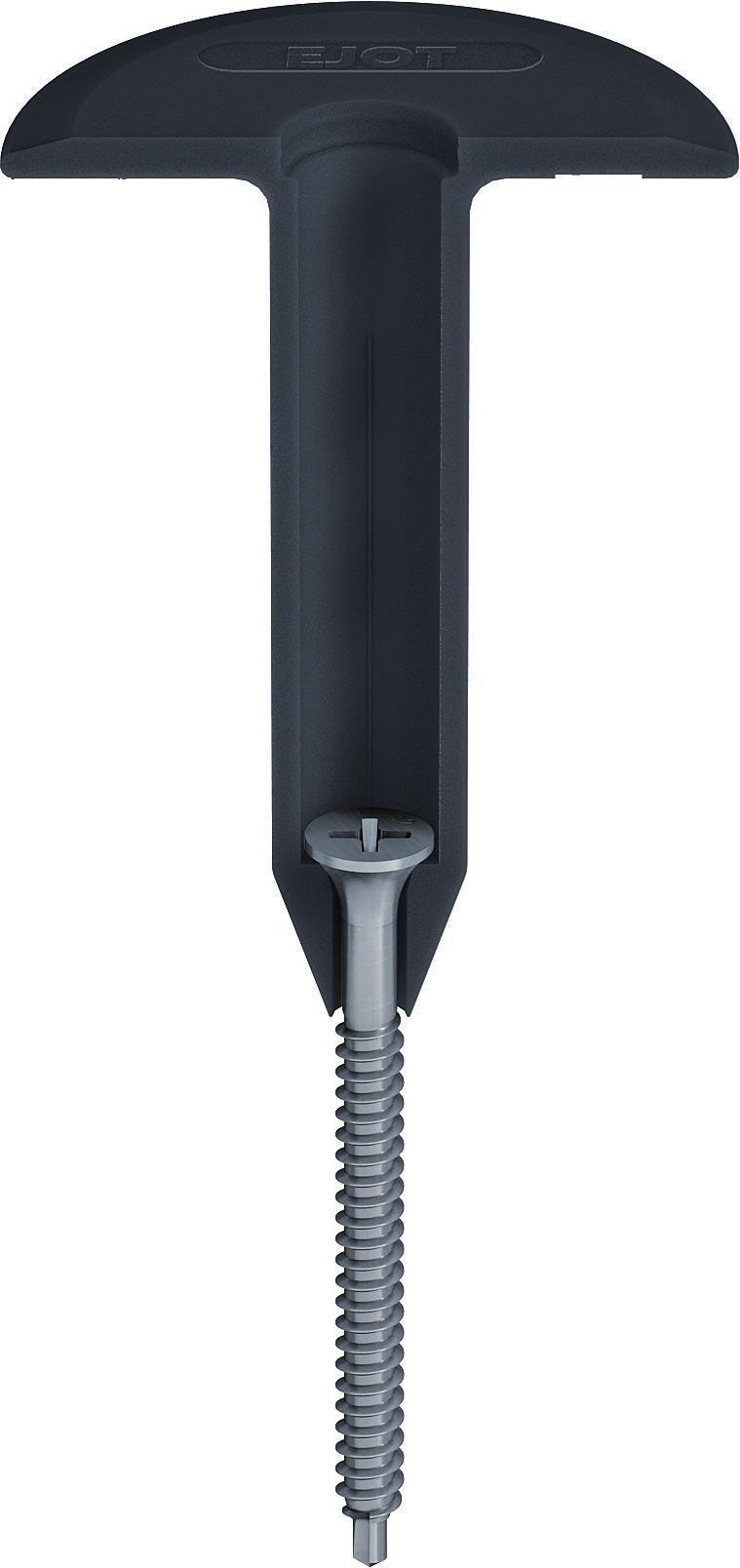

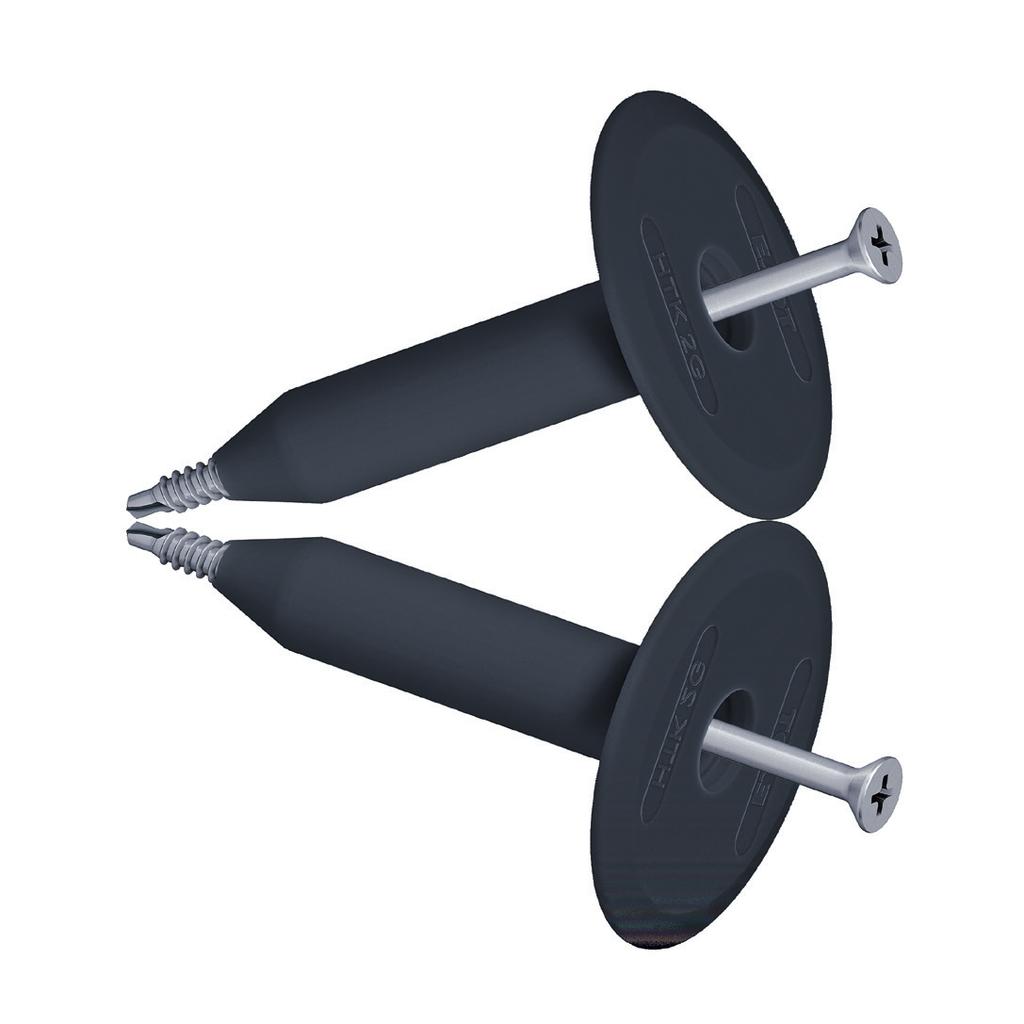

4 EJOT łącznik HTK 2G/TKR* skompletowany ETA-07/0013 grubość izolacji długość użytkowa tulei L dugość wkręta opak. opis produktu numer artykułu HTK-2G/TKR-80-55/ A HTK-2G/TKR / A HTK-2G/TKR / A HTK-2G/TKR / A HTK-2G/TKR / A HTK-2G/TKR / A HTK-2G/TKR / A HTK-2G/TKR / A HTK-2G/TKR / A HTK-2G/TKR / C HTK-2G/TKR / C HTK-2G/TKR / C wskazówka do zamówienia: w przypadku podkonstrukcji drewnianych należy dobrać wkręt 10 mm dłuższy * łącznik z wkrętem VHT-R i TKE dostępny na życzenie klienta ** A- dostępne na magazynie, C-kompletowane na życzenie klienta grupa dostaw** EJOT tuleja tworzywowa HTK 2G dla wszystkich wkrętów Dabo z łbem trąbkowym długość użytkowa tulei L Ø talerzyka długość użytkowa tulei L opak. opis produktu numer artykułu HTK-2G-50x HTK-2G-50x HTK-2G-50x HTK-2G-50x HTK-2G-50x HTK-2G-50x HTK-2G-50x HTK-2G-50x HTK-2G-50x HTK-2G-50x wskazówka do zamówienia: na zapytanie tuleje dostępne luzem z wkrętami EJOT Dabo (TKR, TKE, VHT-R) Zastosowanie mocowanie pokryć dachowych do podkonstrukcji stalowych i drewnianych w nowym budownictwie oraz podczas renowacji do eliminacji mostków termicznych w połączeniu mechanicznym montaż za pomocą urządzenia EJOT ECOset HTK Właściwości wysokiej jakości tworzywo gwarancja działania systemu teleskopowego l l tuleja dostępna luzem lub skompletowana z wkrętami EJOT Dabo TKR, TKE i VHT-R 4

5 EJOT wkręt DABO VHT-R/TKR/TKE w kombinacji z tuleją HTK 2G Ø wkręta długość wkręta opak. opis produktu VHT-R opis produktu TKR opis produktu TKE 4, VHT-R-4,8x35 TKR-4,8x35-4, VHT-R-4,8x50 TKR-4,8x50 TKE-4,8x50 4, VHT-R-4,8x60 TKR-4,8x60 TKE-4,8x60 4, VHT-R-4,8x70 TKR-4,8x70 TKE-4,8x70 4, VHT-R-4,8x80 TKR-4,8x80 TKE-4,8x80 4, VHT-R-4,8x90 TKR-4,8x90 TKE-4,8x90 4, VHT-R-4,8x100 TKR-4,8x100 TKE-4,8x100 4, TKR-4,8x110-4, VHT-R-4,8x120 TKR-4,8x120 TKE-4,8x120 4, , VHT-R-4,8x140 TKR-4,8x140 TKE-4,8x140 4, , VHT-R-4,8x160 TKR-4,8x160 TKE-4,8x160 4, TKR-4,8x170-4, VHT-R-4,8x180 TKR-4,8x180 TKE-4,8x180 4, VHT-R-4,8x200 TKR-4,8x200 TKE-4,8x200 4, TKR-4,8x220-4, TKR-4,8x240-4, TKR-4,8x260-4, TKR-4,8x280-4, TKR-4,8x300 - VHT-R TKR/ TKE ETA-07/0013 Właściwości wkrętów TKR, VHT-R = stal hartowana pokryta powłoką Climadur* TKE = stal nierdzewna A4 z hartowaną końcówką wiercącą ze stali węglowej TKR, TKE = dla podkonstrukcji stalowych o grubości 0,75-1,50 mm VHT-R = dla podkonstrukcji stalowych o grubości 0,75 mm gwarancja działania systemu teleskopowego możliwość kombinacji z tuleją dla grubości izolacji do 600 mm *Climadur wysokojakościowa powłoka zwiększająca odporność antykorozyjną (15 cykli Kesternich a, zgodnie z DIN 50018, 1997) Dane techniczne zdolność wiercenia (TKR/TKE) 1,50 mm zdolność wiercenia (VHT-R) 0,75 mm napęd PH2 Działanie systemu teleskopowego zabezpieczającego przed przebiciem hydroizolacji 5

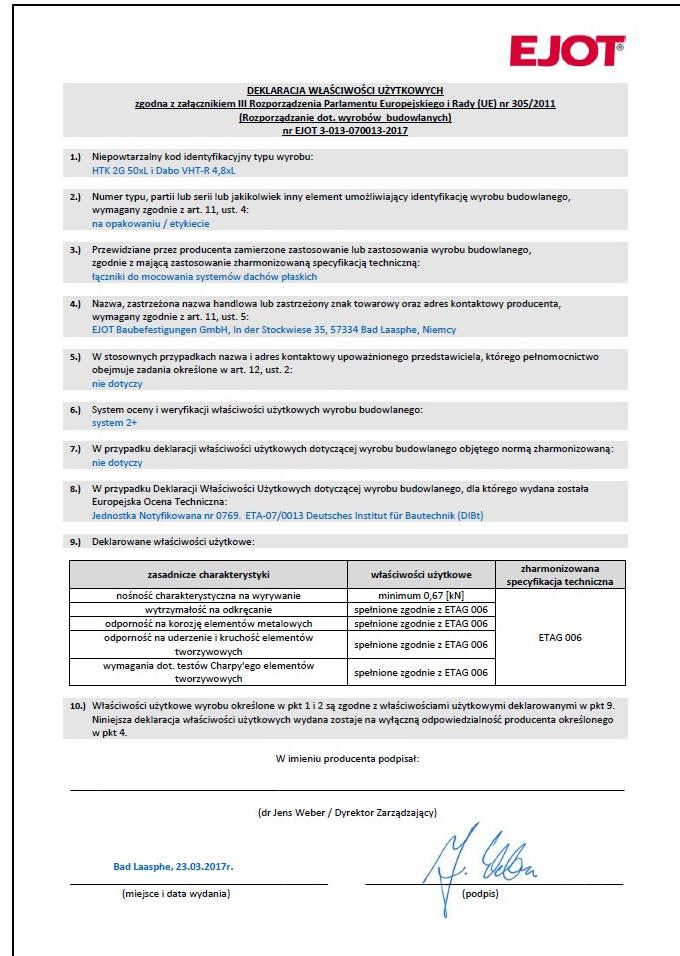

6 Możliwości kombinacji tulei z wkrętem wg ETA-07/0013 wkręt wiercący Dabo TKR-4,8 wkręt wiercący Dabo TKE-4,8 wkręt wiercący Dabo VHT-R-4,8 tuleja tworzywowa HTK 2G Wartości charakterystyczne sił wytrzymałości na wyrywanie z podłoża [kn] ETA-07/0013, strona 66 EJOT mocowanie podłoże blacha stalowa S280 GD EN lub S235 - EN podkonstrukcja drewniana wkręt tuleja R m 360 N/mm 2 drewno strukturalne EN 338/C24 płyta wiórowa P4 EN sklejka EN OSB EN t = 0,50 mm t = 0,63 mm t = 0,75 mm t 24 mm t 19 mm t 21 mm t 18 mm [kn] Dabo TKR-4,8xL HTK 2G - 50 x L - - 1,06 1,20-1,20 1,12 Dabo TKE-4,8xL HTK 2G - 50 x L - - 1,06 1,20-1,20 1,12 Dabo VHT-R -4,8xL HTK 2G - 50 x L 0,67 0,86 1,06 0,90 1,21 1,30 1,30 Informacje znajdziecie także na: Deklaracja Właściwości Użytkowych ETA-07/0013 Instrukcja stosowania i obsługi wyrobu Deklaracja środowiskowa 6

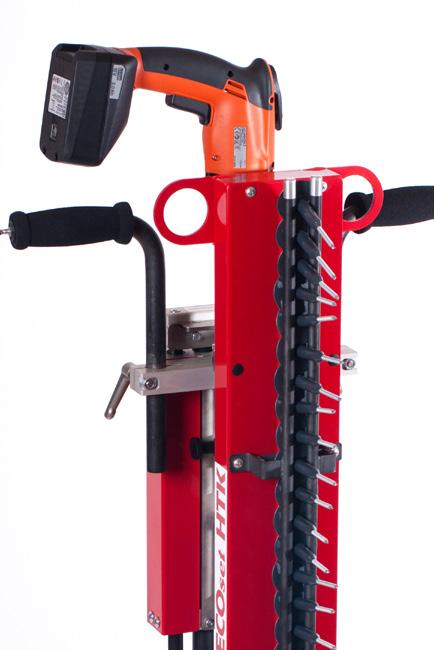

7 EJOT urządzenie montażowe ECOset HTK opis produktu waga [kg] numer artykułu EJOT urządzenie montażowe ECOset HTK (18-V) 24, wskazówka do zamówienia: urządzenie przystosowane jest do pracy z łącznikami HTK 2G do długości max. 145 mm Akcesoria opis produktu numer artykułu Bit H2 - M6 x skrzynia transportowa Zastosowanie l l dla bezpiecznego, szybkiego i prawidłowego mocowania łączników EJOT w systemie HTK 2G Zalety skrócony czas montażu dzięki automatyzacji i skompletowanym łącznikom proste i bezpieczne ustawienie blokady każdy łącznik wkręcony z taką samą siłą i na taką samą głębokość grubość izolacji max. 260 mm Właściwości l l prosta i szybka regulacja dla zadanej długości tulei za pomocą szybkiego zatrzasku błyskawiczny załadunek łączników (25 sztuk skompletowanych łączników) ogranicznik głębokości gwarantujący prawidowe mocowanie bez efektu przekręcenia wkręta Zestaw 1 urządzenie montażowe (komplet z wkrętarką i bitem H2-M6x35 mm) 1 wymienny akumulator 1 zestaw narzędzi 1 instrukcja obsługi Dane techniczne urządzenia 18-V Napięcie akumulatora 18 V Pojemność akumulatora 3,0 Ah Prędkość obrotowa robocza /min Prędkość obrotowa biegu jałowego /min Max. moment obrotowy (twardy/miękki) 30/10 Nm POWERED BY WYPOŻYCZ już teraz i testuj! Szczegółowa instrukcja obsługi dostępna jest u Doradców EJOT. Prosta i szybka regulacja urządzenia Błyskawiczny załadunek łączników Gwarancja prawidłowego mocowania 7

8 EJOT Polska Sp. z o.o. Sp. k. ul. Jeżowska Ciasna telefon: telefax: ejot@ejot.pl internet: PL/
