1 ZUP i BR Gołdap Zakład Usług Projektowych i Budowlano- Remontowych inż. Władysław Zajkowski Gołdap ul. Paderewskiego 32 tel Obiekt Budynek Biblioteki Pedagogicznej Stadium Ekspertyza wytrzymałości stropów nad parterem i I piętrem Branża Konstrukcja Inwestor Prokuratura Okręgowa ul. Dąbrowszczaków 12, Olsztyn Adres Bartoszyce ul. Bohaterów Warszawy 18 DANE LICZBOWE Powierzchnia zabudowy 315,00 m 2 Powierzchnia użytkowa - m 3 Kubatura 4000,00 m 2 Powierzchnia działki - ha Powierzchnia całkowita - m 2 Branża Konstrukcja Konstrukcja Nazwisko i imię Nr uprawnień budowlanych Data i podpis inż. Władysław Zajkowski Bł-419/ SUW-108/77 mgr inż. Leszek SUW-51/ Zajkowski 1

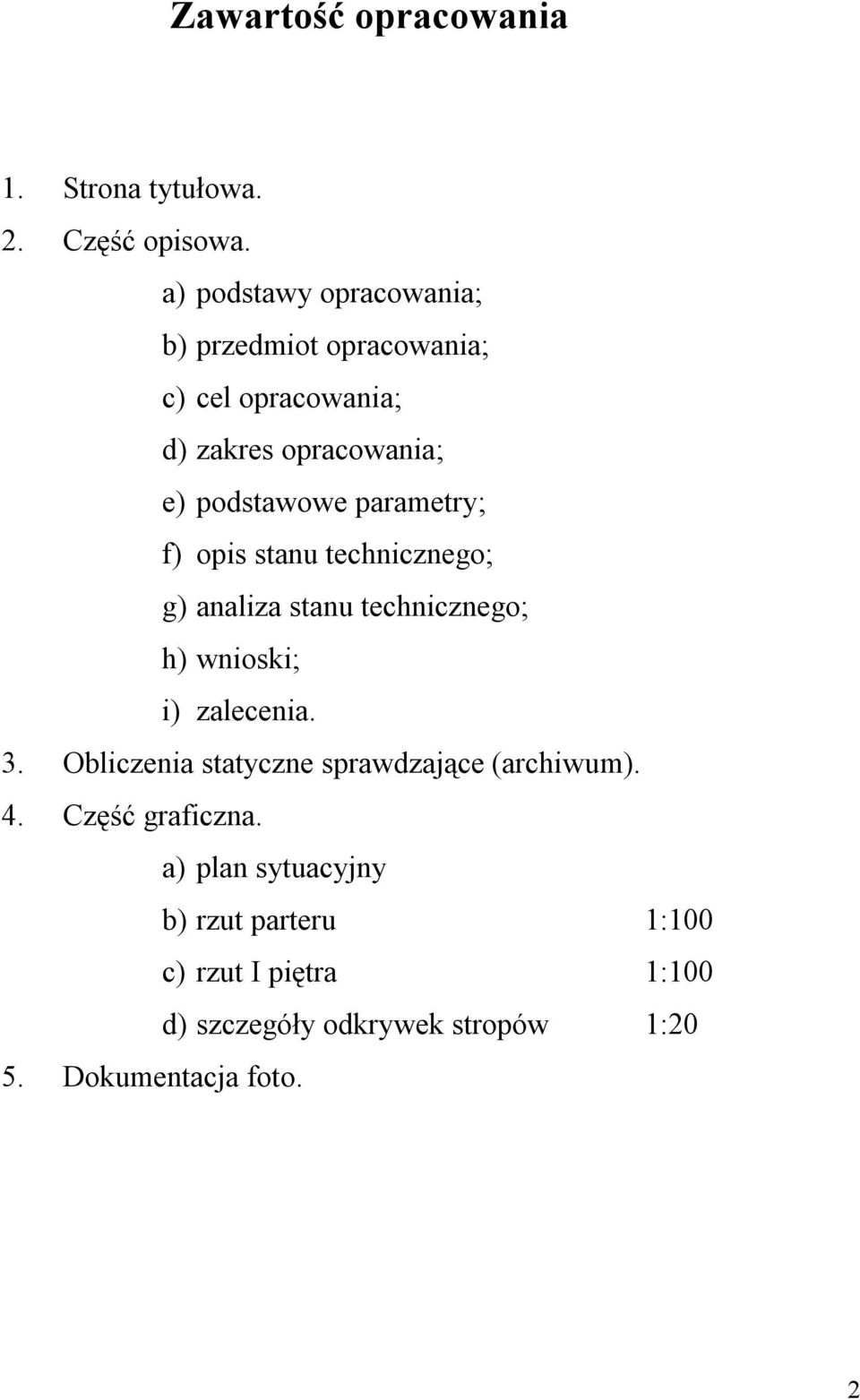

2 Zawartość opracowania 1. Strona tytułowa. 2. Część opisowa. a) podstawy opracowania; b) przedmiot opracowania; c) cel opracowania; d) zakres opracowania; e) podstawowe parametry; f) opis stanu technicznego; g) analiza stanu technicznego; h) wnioski; i) zalecenia. 3. Obliczenia statyczne sprawdzające (archiwum). 4. Część graficzna. a) plan sytuacyjny b) rzut parteru 1:100 c) rzut I piętra 1:100 d) szczegóły odkrywek stropów 1:20 5. Dokumentacja foto. 2

3 I. Podstawy opracowania. Formalna zlecenie Prokuratora Okręgowego w Olsztynie nr.viif.382/28/11z dnia roku. 1. Merytoryczna: a) Wizja lokalna w dniu roku i , połączona z oględzinami, odkrywkami elementów stropu nad parterem i piętrem; b) Wywiady z pracownikami użytkownika budynku; c) Elektroniczne przyrządy pomiarowe; d) Inwentaryzacja architektoniczna budynku dostarczona przez zleceniodawcę; e) Protokół z przeglądu 5-cio letniego budynku z m-ca grudnia 2008 roku; f) Książka obiektu budowlanego; g) Dokumentacja fotograficzna; h) Normy: - PN-B Konstrukcje drewniane. Obliczenia statyczne i projektowane. - PN-90-B-3200 Konstrukcje stalowe. Obliczenia statyczne i projektowane. - PN-82/B , , -obciążenia budowli, stałe, zmienne itp.. i) Literatura Budownictwo Ogólne Wydawnictwo Arkady Warszawa 2008 rok t. 3 i 4. Budownictwo Ogólne Wacław Żenczykowski Wydawnictwo Arkady 1990 rok t. 2. j) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakimi powinny odpowiadać budynki i ich usytuowanie Dz. U. nr 75 poz. 690 z późniejszymi zmianami. II. Przedmiot opracowania. Przedmiotem opracowania są stropy nad parterem i I piętrem w budynku Biblioteki Publicznej, położonym w Bartoszycach przy ul. Bohaterów Warszawy 18. III. Cel opracowania. Celem opracowania jest określenie wytrzymałości stropów nad parterem i I piętrem. 3

4 IV. Zakres opracowania: opracowaniem objęto stropy nad parterem i I piętrem. Dodatkowo poza zakresem zasygnalizowano skróconą ocenę innych elementów budynku. Opracowanie składa się z: 1. Części opisowej; 2. Części obliczeniowej (archiwum); 3. Części rysunkowej; 4. Dokumentów foto. V. Podstawowe parametry obiektu. 1. Opis ogólny budynku. Budynek I piętrowy z poddaszem użytkowym i strychem, podpiwniczony w 100 %. Podstawowe dane liczbowe: wymiary zewnętrzne 15,30x20,60m, kubatura 4000 m 3, pow. zabudowy 315 m 3, rok budowy 1930, rok remontu kapitalnego , doraźne naprawy i konserwacje elementów budynku, roboty malarskie. Wyposażenie w instalacje elektryczna, wod.-kan., co i cwu, gazowa, wentylacje grawitacyjną. Funkcja: piwnice: kuchnia a zapleczem, parter i piętro pomieszczenia Biblioteki Pedagogicznej, poddasze sale wykładowe. Opis konstrukcyjno materiałowy. Ściany piwnic (fundamenty) kamienno ceglane, ściany nadziemia murowane z cegły ceramicznej pełnej, nadproża płaskie Kleina, stropy nad piwnicą i parterem: płyta Kleina na belkach stalowych dwuteowych NP o rozstawie co 1,55 do 2,0 m. Dach drewniany dwuspadowy naczółkowy z lukarnami kryty dachówką ceramiczną. Kominy murowane z cegły. Strop nad piętrem i poddaszem drewniany ze ślepym pułapem. Schody do piwnicy betonowe, pozostałe drewniane. Stolarka okienna i drzwiowa drewniana. Posadzki betonowe, terakota, płyta pilśniowa twarda na podłodze drewnianej z desek. Tynki cementowo wapienne gładkie. Powłoki malarskie: olejna, emulsyjna i wapienna. 2. Parametru przedmiotu opracowania stropy nad parterem i piętrem. a) Strop nad parterem: Układ konstrukcyjny belek mieszany poprzeczny i podłużny; Belki: stalowe dwuteowe NP. 240 o rozstawie co 1,55 m i rozpiętości 6,0 i 5,45 m, dwuteowe NP. 260 przy rozstawie 2,0 m i rozpiętości 5,45 m. stopki dolne belek osiatkowane. Strop: płyta Kleina z cegły Forstera gr. 9 cm, zbrojona bednarką w każdej spoinie. Wypełnienie gruz z wapnem gr. 12 cm. Podłoga: drewniana gr. 32 mm na legarach ułożonych na polepie. Posadzka z twardej płyty pilśniowej gr. 5 mm malowanej. 4

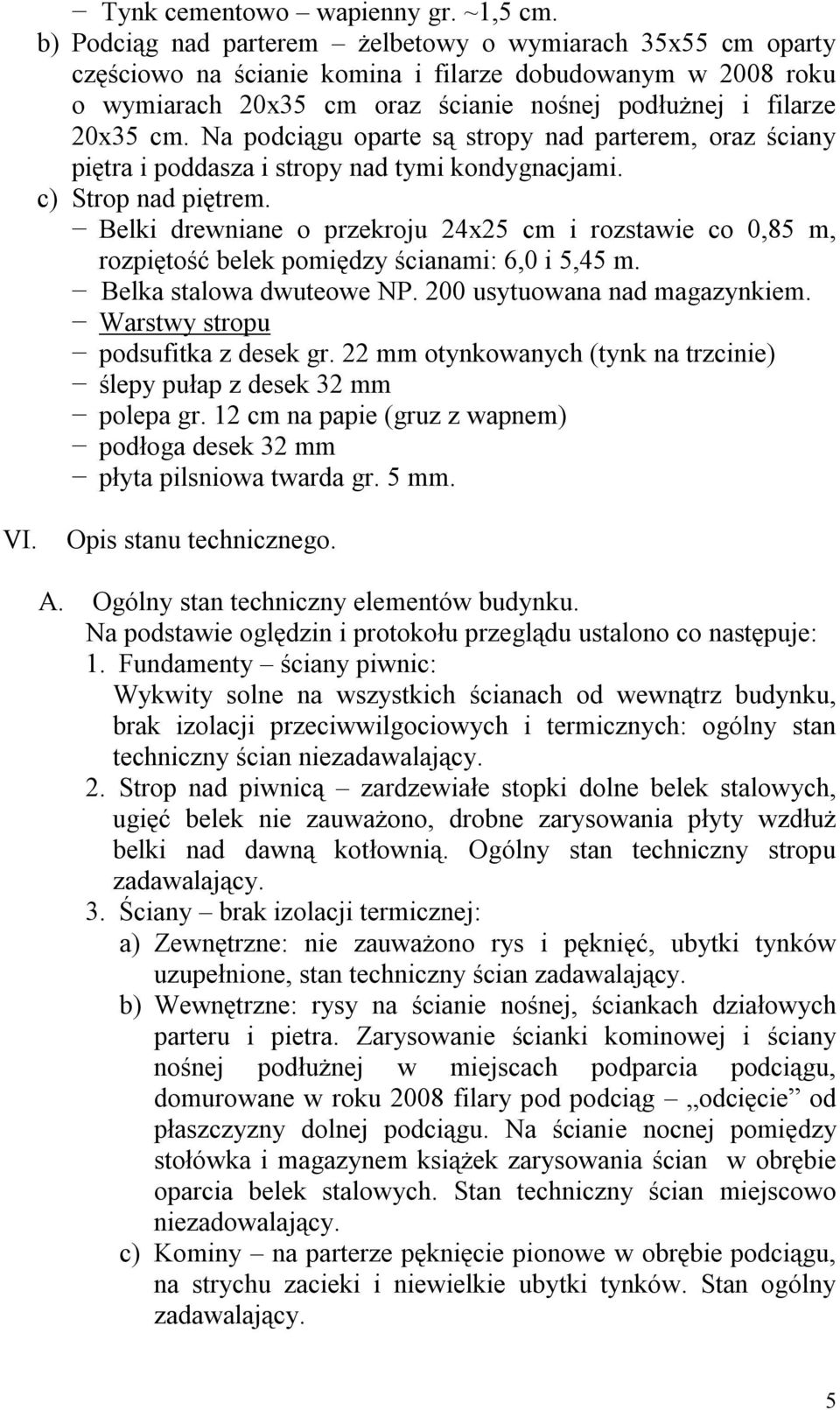

5 Tynk cementowo wapienny gr. ~1,5 cm. b) Podciąg nad parterem żelbetowy o wymiarach 35x55 cm oparty częściowo na ścianie komina i filarze dobudowanym w 2008 roku o wymiarach 20x35 cm oraz ścianie nośnej podłużnej i filarze 20x35 cm. Na podciągu oparte są stropy nad parterem, oraz ściany piętra i poddasza i stropy nad tymi kondygnacjami. c) Strop nad piętrem. Belki drewniane o przekroju 24x25 cm i rozstawie co 0,85 m, rozpiętość belek pomiędzy ścianami: 6,0 i 5,45 m. Belka stalowa dwuteowe NP. 200 usytuowana nad magazynkiem. Warstwy stropu podsufitka z desek gr. 22 mm otynkowanych (tynk na trzcinie) ślepy pułap z desek 32 mm polepa gr. 12 cm na papie (gruz z wapnem) podłoga desek 32 mm płyta pilsniowa twarda gr. 5 mm. VI. Opis stanu technicznego. A. Ogólny stan techniczny elementów budynku. Na podstawie oględzin i protokołu przeglądu ustalono co następuje: 1. Fundamenty ściany piwnic: Wykwity solne na wszystkich ścianach od wewnątrz budynku, brak izolacji przeciwwilgociowych i termicznych: ogólny stan techniczny ścian niezadawalający. 2. Strop nad piwnicą zardzewiałe stopki dolne belek stalowych, ugięć belek nie zauważono, drobne zarysowania płyty wzdłuż belki nad dawną kotłownią. Ogólny stan techniczny stropu zadawalający. 3. Ściany brak izolacji termicznej: a) Zewnętrzne: nie zauważono rys i pęknięć, ubytki tynków uzupełnione, stan techniczny ścian zadawalający. b) Wewnętrzne: rysy na ścianie nośnej, ściankach działowych parteru i pietra. Zarysowanie ścianki kominowej i ściany nośnej podłużnej w miejscach podparcia podciągu, domurowane w roku 2008 filary pod podciąg odcięcie od płaszczyzny dolnej podciągu. Na ścianie nocnej pomiędzy stołówka i magazynem książek zarysowania ścian w obrębie oparcia belek stalowych. Stan techniczny ścian miejscowo niezadowalający. c) Kominy na parterze pęknięcie pionowe w obrębie podciągu, na strychu zacieki i niewielkie ubytki tynków. Stan ogólny zadawalający. 5

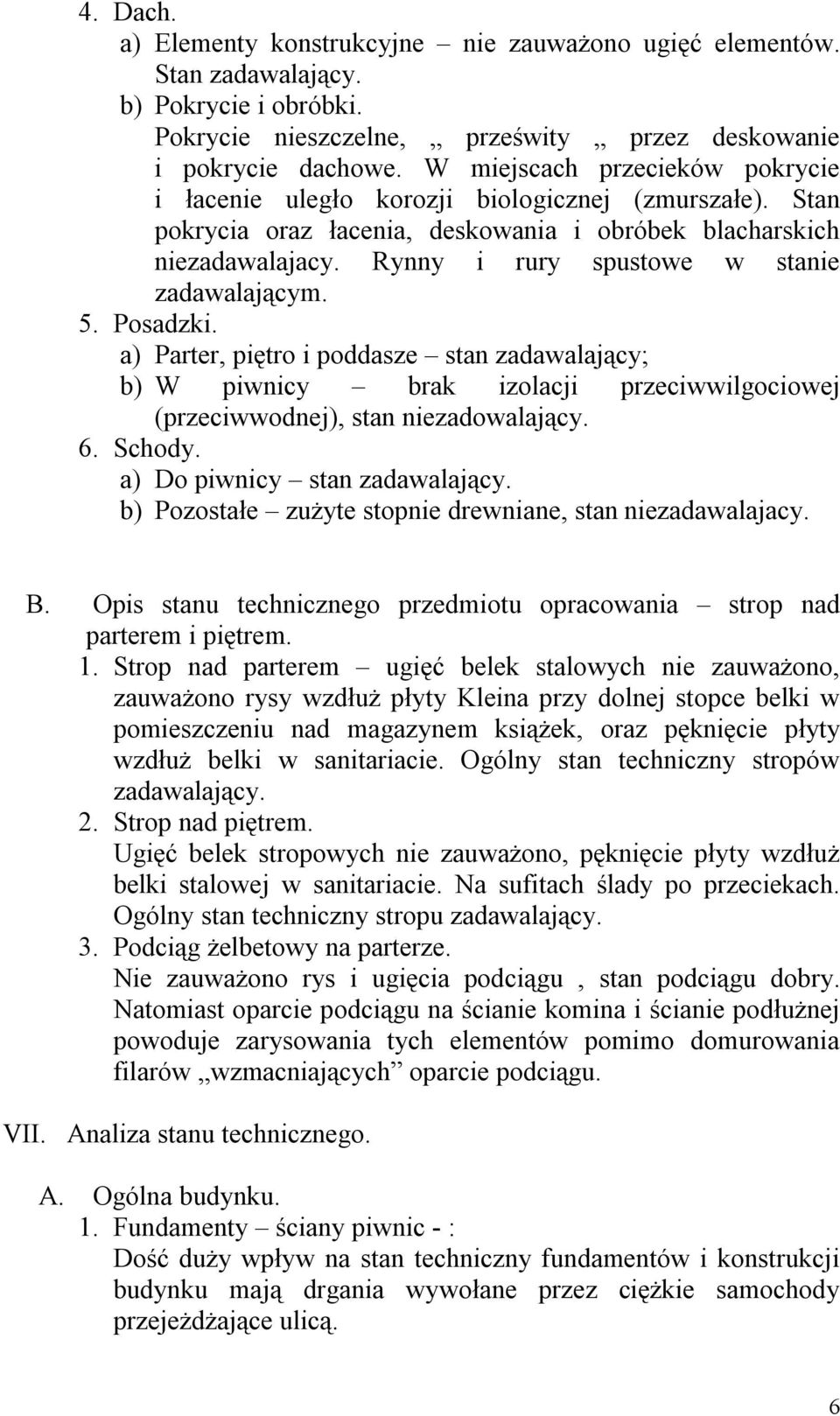

6 4. Dach. a) Elementy konstrukcyjne nie zauważono ugięć elementów. Stan zadawalający. b) Pokrycie i obróbki. Pokrycie nieszczelne, prześwity przez deskowanie i pokrycie dachowe. W miejscach przecieków pokrycie i łacenie uległo korozji biologicznej (zmurszałe). Stan pokrycia oraz łacenia, deskowania i obróbek blacharskich niezadawalajacy. Rynny i rury spustowe w stanie zadawalającym. 5. Posadzki. a) Parter, piętro i poddasze stan zadawalający; b) W piwnicy brak izolacji przeciwwilgociowej (przeciwwodnej), stan niezadowalający. 6. Schody. a) Do piwnicy stan zadawalający. b) Pozostałe zużyte stopnie drewniane, stan niezadawalajacy. B. Opis stanu technicznego przedmiotu opracowania strop nad parterem i piętrem. 1. Strop nad parterem ugięć belek stalowych nie zauważono, zauważono rysy wzdłuż płyty Kleina przy dolnej stopce belki w pomieszczeniu nad magazynem książek, oraz pęknięcie płyty wzdłuż belki w sanitariacie. Ogólny stan techniczny stropów zadawalający. 2. Strop nad piętrem. Ugięć belek stropowych nie zauważono, pęknięcie płyty wzdłuż belki stalowej w sanitariacie. Na sufitach ślady po przeciekach. Ogólny stan techniczny stropu zadawalający. 3. Podciąg żelbetowy na parterze. Nie zauważono rys i ugięcia podciągu, stan podciągu dobry. Natomiast oparcie podciągu na ścianie komina i ścianie podłużnej powoduje zarysowania tych elementów pomimo domurowania filarów wzmacniających oparcie podciągu. VII. Analiza stanu technicznego. A. Ogólna budynku. 1. Fundamenty ściany piwnic - : Dość duży wpływ na stan techniczny fundamentów i konstrukcji budynku mają drgania wywołane przez ciężkie samochody przejeżdżające ulicą. 6

7 Przyczyną nasilonych wykwitów solnych na ścianach piwnic jest zbyt duże zawilgocenie wynikające z funkcji (kuchnia z zapleczem) brak izolacji przeciwwilgociowych pionowych i poziomych oraz izolacji termicznych. Ponadto wadliwie wykonany (awaryjny) odpływ kanalizacyjny poprzez studzienki w piwnicy przy zapchaniu rury odpływowej powoduje, że w studzienkach gromadzą się nie tylko ścieki ale również i wody gruntowe (nieszczelne studzienki) co powoduje zalanie piwnic, ale i ubytki gruntu w obrębie fundamentów. Ponadto do roku 2008 wokół ścian zewnętrznych nie było opasek a wody opadowe przenikały do ścian budynku. Podane wyżej czynniki są powodem niewłaściwego stanu technicznego ścian piwnic. Strefa przemarznięcia gruntu dla Bartoszyc h z =1,20 m od poziomu terenu. 2. Ściany: a) Zewnętrzne: zalewane były z tytułu nieszczelnych obróbek blacharskich (ubytki tynków), brak izolacji termicznej, b) Ściany pozostałe zarysowania na ścianach powstały na wskutek nadmiernego osiadania fundamentów spowodowanego przez zawilgocenia i napływ wód gruntowych. Ponadto przyczyną również mogą być przeciążone stropy. Część rys powstała na wskutek błędów w wykonawstwie: oparcie podciągu na ścianie kominowej, zamurowanie otworu po naświetlu itp. Przeciążone stropy powodują zwiększony nacisk na mury końcówek belek co przy braku odpowiednich podkładek stalowych może powodować zarysowania ścian. c) Kominy przecieki z dachu powodują wykwity i częściowe ubytki tynków w obrębie strychu. 3. Stropy. Rysy i pęknięcia płyt stropowych wzdłuż belek spowodowane są przekroczeniem obciążeń dopuszczalnych i osiadanie fundamentów. 4. Dach. Korozja biologiczna powstała na wskutek przecieków pokrycia spowodowanych jego nieszczelnością oraz nieszczelnością obróbek. 5. Stolarka nastąpiło zużycie techniczne z uwagi na długi okres eksploatacji wynoszący ponad 80 lat. 6. Posadzki w piwnicy. Przyczyna niewłaściwego stanu technicznego posadzk jest brak izolacji przeciwwilgociowej (przeciwwodnej). 7

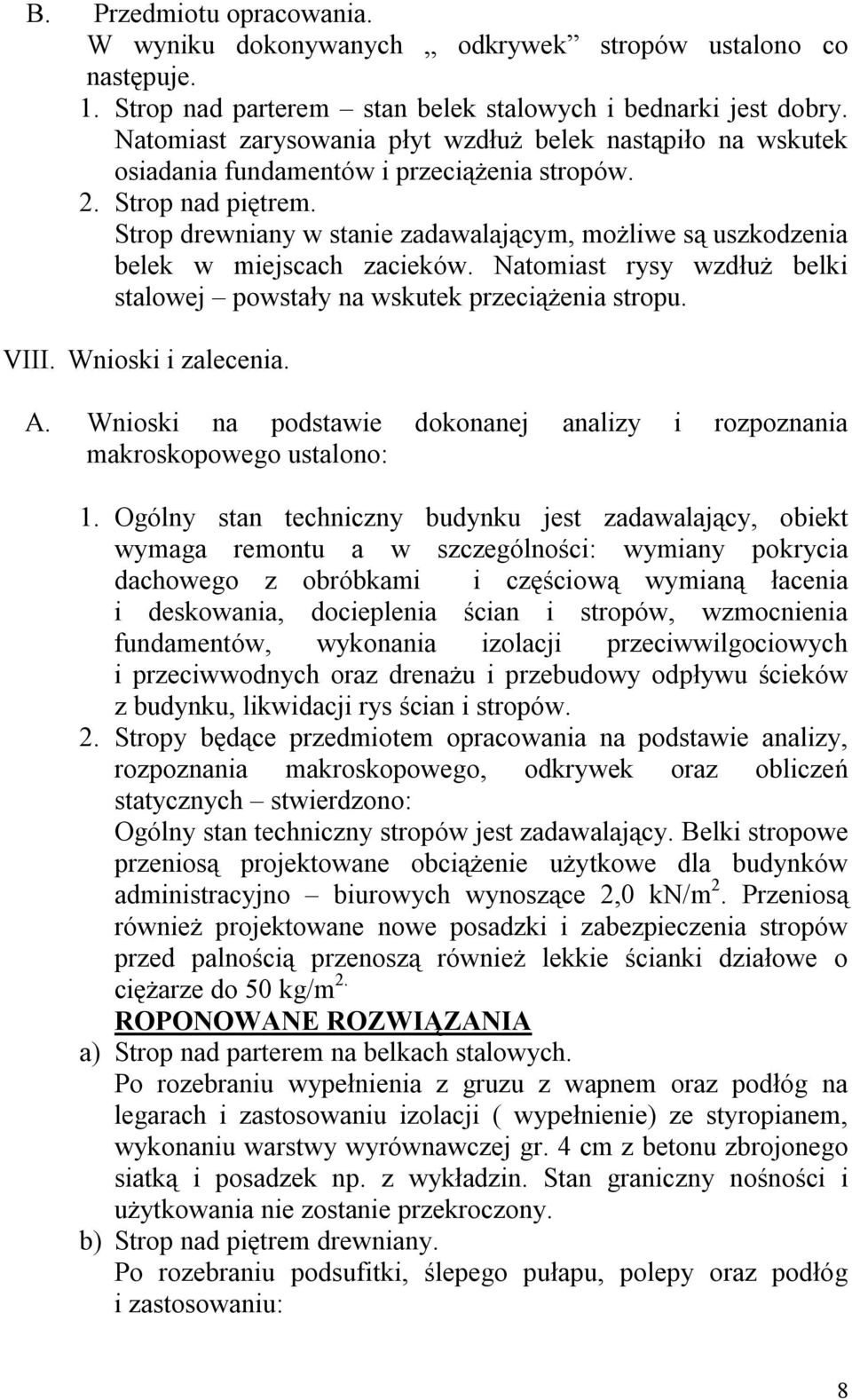

8 B. Przedmiotu opracowania. W wyniku dokonywanych odkrywek stropów ustalono co następuje. 1. Strop nad parterem stan belek stalowych i bednarki jest dobry. Natomiast zarysowania płyt wzdłuż belek nastąpiło na wskutek osiadania fundamentów i przeciążenia stropów. 2. Strop nad piętrem. Strop drewniany w stanie zadawalającym, możliwe są uszkodzenia belek w miejscach zacieków. Natomiast rysy wzdłuż belki stalowej powstały na wskutek przeciążenia stropu. VIII. Wnioski i zalecenia. A. Wnioski na podstawie dokonanej analizy i rozpoznania makroskopowego ustalono: 1. Ogólny stan techniczny budynku jest zadawalający, obiekt wymaga remontu a w szczególności: wymiany pokrycia dachowego z obróbkami i częściową wymianą łacenia i deskowania, docieplenia ścian i stropów, wzmocnienia fundamentów, wykonania izolacji przeciwwilgociowych i przeciwwodnych oraz drenażu i przebudowy odpływu ścieków z budynku, likwidacji rys ścian i stropów. 2. Stropy będące przedmiotem opracowania na podstawie analizy, rozpoznania makroskopowego, odkrywek oraz obliczeń statycznych stwierdzono: Ogólny stan techniczny stropów jest zadawalający. Belki stropowe przeniosą projektowane obciążenie użytkowe dla budynków administracyjno biurowych wynoszące 2,0 kn/m 2. Przeniosą również projektowane nowe posadzki i zabezpieczenia stropów przed palnością przenoszą również lekkie ścianki działowe o ciężarze do 50 kg/m 2. ROPONOWANE ROZWIĄZANIA a) Strop nad parterem na belkach stalowych. Po rozebraniu wypełnienia z gruzu z wapnem oraz podłóg na legarach i zastosowaniu izolacji ( wypełnienie) ze styropianem, wykonaniu warstwy wyrównawczej gr. 4 cm z betonu zbrojonego siatką i posadzek np. z wykładzin. Stan graniczny nośności i użytkowania nie zostanie przekroczony. b) Strop nad piętrem drewniany. Po rozebraniu podsufitki, ślepego pułapu, polepy oraz podłóg i zastosowaniu: 8

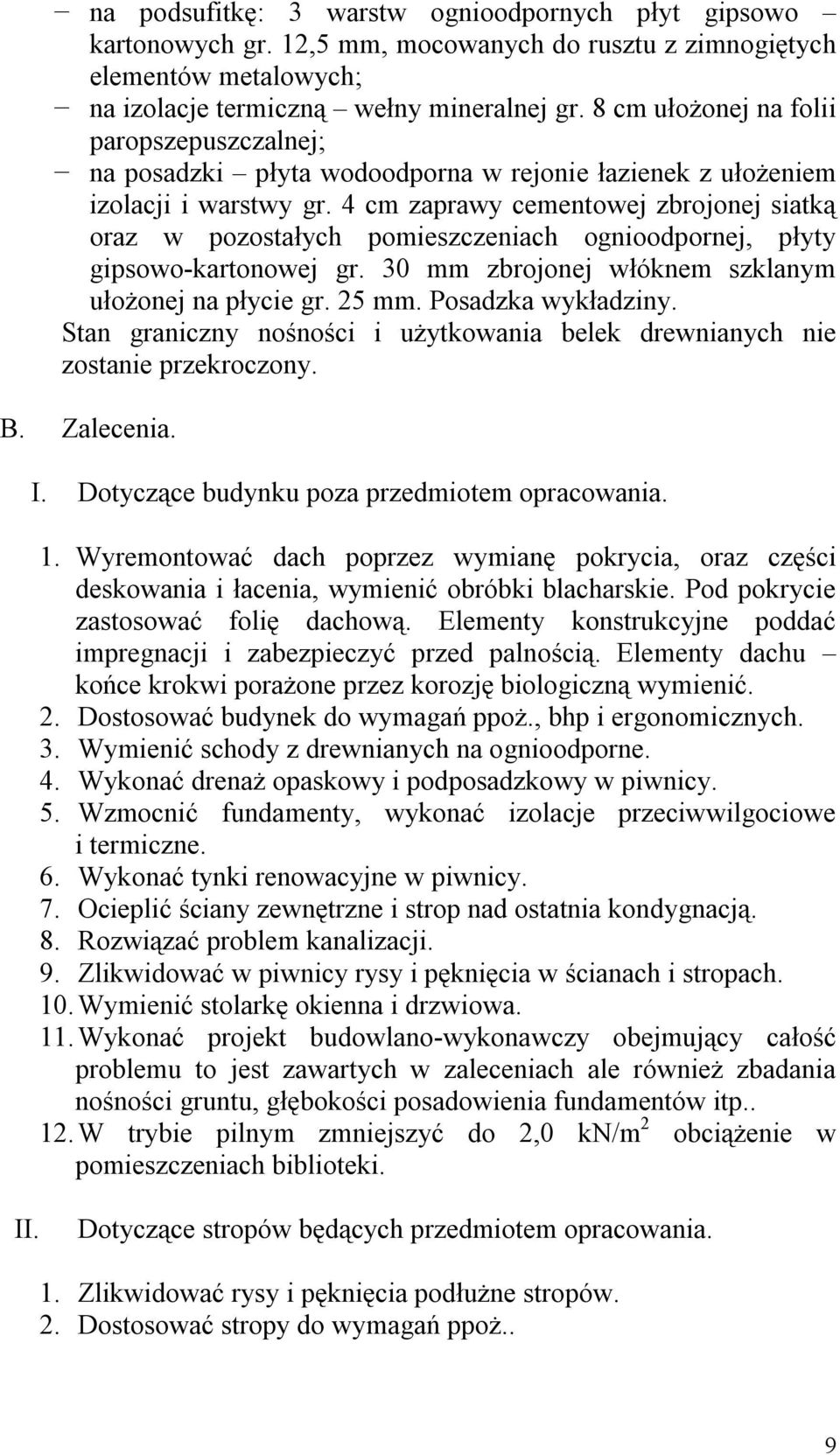

9 na podsufitkę: 3 warstw ognioodpornych płyt gipsowo kartonowych gr. 12,5 mm, mocowanych do rusztu z zimnogiętych elementów metalowych; na izolacje termiczną wełny mineralnej gr. 8 cm ułożonej na folii paropszepuszczalnej; na posadzki płyta wodoodporna w rejonie łazienek z ułożeniem izolacji i warstwy gr. 4 cm zaprawy cementowej zbrojonej siatką oraz w pozostałych pomieszczeniach ognioodpornej, płyty gipsowo-kartonowej gr. 30 mm zbrojonej włóknem szklanym ułożonej na płycie gr. 25 mm. Posadzka wykładziny. Stan graniczny nośności i użytkowania belek drewnianych nie zostanie przekroczony. B. Zalecenia. I. Dotyczące budynku poza przedmiotem opracowania. 1. Wyremontować dach poprzez wymianę pokrycia, oraz części deskowania i łacenia, wymienić obróbki blacharskie. Pod pokrycie zastosować folię dachową. Elementy konstrukcyjne poddać impregnacji i zabezpieczyć przed palnością. Elementy dachu końce krokwi porażone przez korozję biologiczną wymienić. 2. Dostosować budynek do wymagań ppoż., bhp i ergonomicznych. 3. Wymienić schody z drewnianych na ognioodporne. 4. Wykonać drenaż opaskowy i podposadzkowy w piwnicy. 5. Wzmocnić fundamenty, wykonać izolacje przeciwwilgociowe i termiczne. 6. Wykonać tynki renowacyjne w piwnicy. 7. Ocieplić ściany zewnętrzne i strop nad ostatnia kondygnacją. 8. Rozwiązać problem kanalizacji. 9. Zlikwidować w piwnicy rysy i pęknięcia w ścianach i stropach. 10. Wymienić stolarkę okienna i drzwiowa. 11. Wykonać projekt budowlano-wykonawczy obejmujący całość problemu to jest zawartych w zaleceniach ale również zbadania nośności gruntu, głębokości posadowienia fundamentów itp W trybie pilnym zmniejszyć do 2,0 kn/m 2 obciążenie w pomieszczeniach biblioteki. II. Dotyczące stropów będących przedmiotem opracowania. 1. Zlikwidować rysy i pęknięcia podłużne stropów. 2. Dostosować stropy do wymagań ppoż.. 9

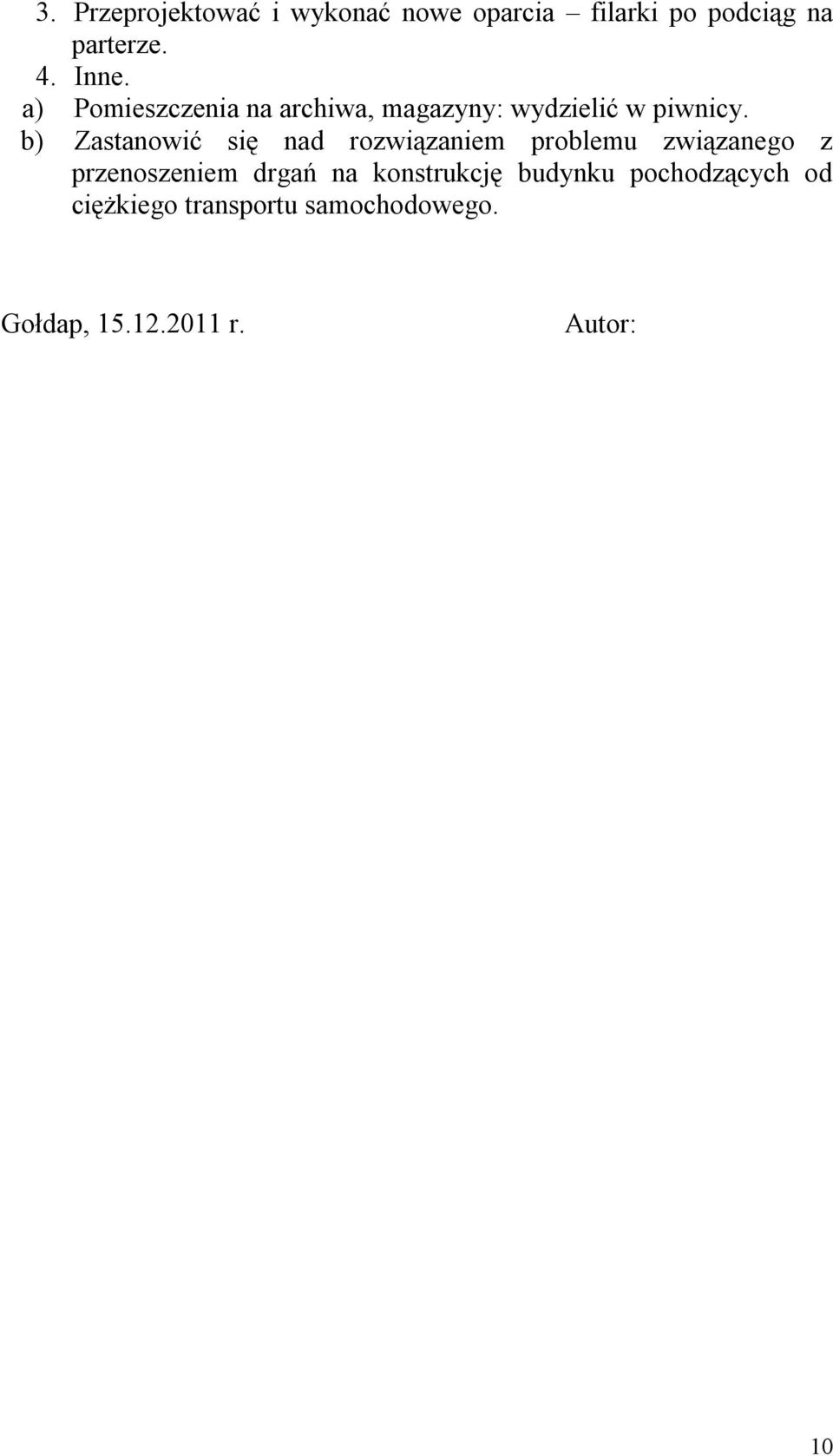

10 3. Przeprojektować i wykonać nowe oparcia filarki po podciąg na parterze. 4. Inne. a) Pomieszczenia na archiwa, magazyny: wydzielić w piwnicy. b) Zastanowić się nad rozwiązaniem problemu związanego z przenoszeniem drgań na konstrukcję budynku pochodzących od ciężkiego transportu samochodowego. Gołdap, r. Autor: 10
