POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI

Transkrypt

1

2 AT /2005 2/44 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY Ustalenia ogólne Bramy przesuwne MARC-P i rozsuwane MARC-R Bramy opuszczane MARC-O PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Kształt i wymiary Wymagania PAKOWANIE, PRZECHOWYWANIE, TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI...15 INFORMACJE DODATKOWE...16 R Y S U N K I...18

3 AT /2005 3/44 1. PRZEDMIOT APROBATY 1.1. Ustalenia ogólne Przedmiotem niniejszej Aprobaty Technicznej ITB są bramy przesuwne MARC-P, rozsuwane MARC-R i opuszczane MARC-O, o klasach odporności ogniowej EI 30 / EW 60, EI 60 / EW 90 i EI 120 / EW 180, produkowane przez firmę MAŁKOWSKI-MARTECH Sp. z o.o., Poznań ul. Kotowo 40a Aprobata obejmuje następujące typy bram: a) przesuwne MARC-P, występujące w odmianach: przesuwne jednoskrzydłowe, przesuwne wieloskrzydłowe, b) rozsuwane MARC-R, wieloskrzydłowe, c) opuszczane MARC-O, występujące w odmianach: opuszczane jednoskrzydłowe, opuszczane wieloskrzydłowe. Bramy objęte niniejszą Aprobatą produkowane są w wersji: ze skrzydłami jednowarstwowymi tzn. składającymi się z jednej warstwy płyt z wełny mineralnej, ze skrzydłami dwuwarstwowymi tzn. składającymi się z dwóch warstw płyt wełny mineralnej. Ze względu na odporność ogniową wymiarów bram nie ogranicza się. W przypadku wymiarów większych niż: szerokość mm, wysokość 9000 mm, niezbędne jest wykonanie obliczeń statyczno-wytrzymałościowych. Bramy objęte niniejszą Aprobatą spełniają kryteria następujących klas odporności ogniowej: ze skrzydłami jednowarstwowymi: z wełny mineralnej o grubości 60 mm i gęstości 90 kg/m 3 lub 110 kg/m 3 EI 30 / EW 60, z wełny mineralnej o grubości 60 mm i gęstości 180 kg/m 3 lub o grubości 100 mm i gęstości 110 kg/m 3 EI 60 / EW 90, z wełny mineralnej grubości 100 mm i gęstości 180 kg/m 3 EI 120 /EW 180, ze skrzydłami z dwóch warstw płyt wełny mineralnej grubości 60 mm i gęstości 110 kg/m 3 lub 180 kg/m 3 EI 120 / EW 180.

4 AT /2005 4/44 Bramy, będące przedmiotem niniejszej Aprobaty Technicznej mogą być również montowane na stałe zgodnie z rys. 24 oraz mogą być stosowane jako klapy przeciwpożarowe zgodnie z rys Bramy przesuwne MARC-P i bramy rozsuwane MARC-R Bramy przesuwne MARC-P i bramy rozsuwane MARC-R składają się z następujących elementów: kształtownika nośnego toru o przekroju , , lub , toru jezdnego (GUNNEBO 300, VOEST ALPINE VA, SCHLECHTENDAHL 404 W, 304, 301 D, 302 lub kasetowego k-marc), skrzydła (skrzydeł) bramy, mechanizmu elektrotrzymacza STUMEX 900, 1100, 1800, wózków jezdnych (GUNNEBO 9232, 9235, HÖLM, SCHLECHTENDAHL , 385, 386, 324, 306 lub w-marc), elementu przymykowego skrzydła (skrzydeł), przeciwciężaru z przekładnią linową (od 1 : 1 1 : 8), z linką stalową o średnicy nie mniejszej niż 2 mm, uszczelek pęczniejących Kerafix, firmy GLUSKE GmbH, płyty z wełny mineralnej MARC 90, MARC 110 lub MARC 180 z prętami wzmacniającymi o średnicy 6 lub 8 mm, profilu kształtowego, zamykającego, dolnego (z ocynkowanej blachy stalowej o symbolu DX51D+Z275 lub DX52D+Z275 wg normy PN-EN 10327:2005, o grubości 2 3 mm) i górnego (z ocynkowanej blachy stalowej o symbolu DX51D+Z275 lub DX52D+Z275 wg normy PN-EN 10327:2005 i grubości 2 4 mm), będącego jednocześnie profilem prowadzącym dolnym, rolek prowadzących GUNNEBO, ROLMER lub r- MARC, Widok ogólny bram przesuwnych MARC-P pokazano na rysunkach: bramy przesuwanej jednoskrzydłowej rysunek 1, bramy przesuwanej dwuskrzydłowej, teleskopowej rysunek 2. bramy przesuwanej jednoskrzydłowej, z drzwiami ewakuacyjnymi lub przejściowymi rysunek 4. Widok ogólny bramy rozsuwanej MARC-R pokazano na rysunku 3.

5 AT /2005 5/44 Każde skrzydło bramy przesuwnej MARC-P lub rozsuwanej MARC-R składa się z jednej lub dwóch warstw płyt z wełny mineralnej MARC 90, MARC 110 lub MARC 180, ze stalowymi prętami wzmacniającymi o średnicy 6 lub 8 mm, w rozstawie co 1 m. Grubość płyt z wełny mineralnej wynosi 60 mm lub 100 mm. Powierzchnie zewnętrzne skrzydeł są wykończone warstwą zaprawy zbrojonej siatką z włókna szklanego i wyprawą tynkarską o grubości 2 5 mm lub obłożone blachą stalową o symbolu DX51D+Z275 lub DX52D+Z275 wg normy PN-EN 10327:2005, o grubości 0,55 0,7 mm, przyklejoną na całej powierzchni do wełny mineralnej. Płyta skrzydła jest pokazana na rysunku 5. W bramach przesuwnych MARC-P mogą być stosowane drzwi przejściowe lub ewakuacyjne. Drzwi są zawieszone na zawiasach sprężynowych, zapewniających samoczynne zamknięcie. Ościeżnica przyspawana (lub przykręcana) jest punktowo do zamkniętego profilu stalowego mm na całej wysokości. Przekroje pionowe bram przesuwnych MARC-P lub rozsuwanych MARC-R pokazano na rysunkach: bramy jednoskrzydłowej przesuwanej lub rozsuwanej o klasie odporności ogniowej EI 60 / EW 90 rysunek 6, bramy dwuskrzydłowej przesuwanej lub rozsuwanej o klasie odporności ogniowej EI 60 / EW 90 rysunek 7, bramy jednoskrzydłowej przesuwanej lub rozsuwanej o klasie odporności ogniowej EI 120 / EW 180 rysunek 8, bramy dwuskrzydłowej przesuwanej lub rozsuwanej o klasie odporności ogniowej EI 120 /EW 180 rysunek 9, bramy jednoskrzydłowej przesuwanej lub rozsuwanej dwuskrzydłowej o klasie odporności ogniowej EI 60 / EW 90, z drzwiami ewakuacyjnymi rysunek 10, przesuwnej, jednoskrzydłowej lub rozsuwanej o klasie odporności ogniowej EI 60 / EW 90 / E 90 i EI 120 / EW 180 / E 180, oraz ze stalowymi drzwiami przejściowymi i ościeżnicą stalową w wariancie bezprogowym lub z progiem, z prowadzeniem pod skrzydłem bramy lub prowadzeniem zewnętrznym rysunek 15, bramy przesuwnej lub rozsuwanej o klasie odporności ogniowej EI 60 / EW 90 / E 90 oraz EI 120 / EW 180 / E 180, wieloskrzydłowej z drzwiami przejściowymi, bezprogowymi rysunek 16.

6 AT /2005 6/44 Rozwiązania przymyków skrzydeł bram przesuwnych MARC-P pokazano na przekrojach poziomych tych bram (rysunki: 11, 12 i 13). Uszczelki pęczniejące Kerafix firmy GLUSKE GmbH o wymiarach 2,0 20 mm są osadzone na obwodzie przymyków i stykach skrzydeł. Bramy uszczelnienia się kołnierzami z wełny mineralnej takiej samej jak w skrzydłach bramy lub przez zastosowanie przymyków labiryntowych (rys. 17). W bramach stale otwartych skrzydła bram są utrzymywane w pozycji otwartej przez elektrotrzymacze. W momencie powstania pożaru elektrotrzymacze zwalniają skrzydła i brama zamyka się pod działaniem przeciwciężarów lub napędów elektromechanicznych. W bramach stale zamkniętych, okresowe ich otwarcie odbywa się przy zastosowaniu napędu elektromechanicznego lub w sposób ręczny, a zamknięcie pod działaniem przeciwciężaru lub napędu elektromechanicznego. Bramy przesuwne mogą być wykonane jako lewe i prawe (kierunek otwierania lewy i prawy). Przeciwciężar bram może być zamocowany zarówno po stronie kieszeni przymykowej jaki i po stronie otwartej bramy. Bramy przesuwne wieloskrzydłowe mogą mieć skrzydła poruszające się niezależnie wzdłuż toru lub być ze sobą sprzężone (bramy teleskopowe). W bramach przesuwnych są stosowane napędy elektromechaniczne dopuszczone do obrotu. Mocowanie toru jezdnego kasetowego k-marc w bramach przesuwnych MARC-P pokazano na rysunku Bramy opuszczane MARC-O Bramy opuszczane MARC-O składają się z takich samych elementów jak bramy przesuwne MARC-P. Widok ogólny bram opuszczanych MARC-O pokazano na rysunkach: bramy jednoskrzydłowej rysunek 19, bramy dwuskrzydłowej rysunek 20. Budowa skrzydeł bram opuszczanych MARC-O jest taka sama jak budowa skrzydeł bram przesuwnych MARC-P. Grubość linki stalowej łączącej skrzydła bram opuszczanych powinna wynosić nie mniej niż 5 mm. W bramach opuszczanych MARC-O mogą być stosowane drzwi jak w p. 1.2.

7 AT /2005 7/44 Przekroje pionowe bram opuszczanych MARC-O pokazano na rysunkach: bramy opuszczanej, jednoskrzydłowej o klasie odporności ogniowej EI 120 / EW 180 rysunek 21, bramy opuszczanej, dwuskrzydłowej o klasie odporności ogniowej EI 120 / EW 180 rysunek 22, bramy opuszczanej, trójskrzydłowej o klasie odporności ogniowej EI 60 / EW 90 / E 90 oraz EI 120 / EW 180 / E 180 rysunek 23. Rozwiązanie przymyków skrzydeł bramy opuszczanej MARC-O pokazano na rysunku 13. Uszczelki pęczniejące Kerafix firmy GLUSKE GmbH o wymiarach 2,0 20 mm są osadzone na obwodzie przymyków i stykach skrzydeł. Bramy uszczelnia się kołnierzami z wełny mineralnej takiej samej jak w skrzydłach bram, lub poprzez zastosowanie przymyku stalowego labiryntowego. W bramach stale otwartych skrzydła bram są utrzymywane w pozycji otwartej przez elektrotrzymacze. W momencie rozwinięcia się pożaru elektrotrzymacze zwalniają skrzydła i brama zamyka się pod działaniem własnego ciężaru, a spowolnienie ruchu uzyskuje się poprzez zastosowanie przeciwciężaru. W bramach stale zamkniętych okresowe otwarcie odbywa się przy zastosowaniu napędu elektromechanicznego lub w sposób ręczny, a zamknięcie następuje przy zastosowaniu przeciwciężaru. Przeciwciężar bram opuszczanych MARC-O może być zamocowany po obu stronach lub tylko z jednej strony bramy. Możliwe jest również stosowanie przeciwciężaru tzw. belkowego (przeciwciężar o szerokości równej szerokości skrzydła bramy, poruszający się względem niej równolegle).w bramach opuszczanych stosowane są napędy dopuszczone do obrotu. W bramach MARC-O mogą być stosowane tory jezdne MARC. We wszystkich bramach w zależności od potrzeb mogą być stosowane zamki hakowe. 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Bramy, będące przedmiotem niniejszej Aprobaty Technicznej ITB, stosowane są jako zamknięcia przeciwpożarowe otworów w przegrodach budowlanych i spełniają kryteria klas odporności ogniowej wg norm PN-EN :2004 i PN-EN :2002 podane w p. 1. W zakresie rozprzestrzenianie ognia bramy zostały sklasyfikowane jako nierozprzestrzeniające ognia (NRO).

8 AT /2005 8/44 Bramy objęte niniejszą Aprobatą Techniczną powinny być stosowane zgodnie z projektem technicznym, opracowanym dla określonego obiektu budowlanego, z uwzględnieniem: - obowiązujących norm i przepisów techniczno-budowlanych, a w szczególności rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r., w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002 r., poz. 690), - postanowień niniejszej Aprobaty, oraz instrukcji montażu opracowanej przez Producenta i dostarczanej odbiorcom z każdą partią wyrobów. Zasady montażu, użytkowania i konserwacji powinny być określone w firmowej instrukcji opracowanej przez Wnioskodawcę niniejszej Aprobaty Technicznej ITB i dostarczanej każdemu odbiorcy bram. Montaż bram oraz prace konserwacyjne i naprawcze powinny być wykonywane zgodnie z instrukcją montażową, przez przeszkolone ekipy montażowe, posiadające autoryzację wnioskodawcy aprobaty. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Blachy stalowe. Blachy stalowe gatunków DX51D+Z275, DX52D+Z275 powinny odpowiadać wymaganiom normy PN-EN 10327: Wełna mineralna. Wełna mineralna o gęstości 90 kg/m 3, 110 kg/m 3 lub 180 kg/m 3, o klasie A 1 reakcji na ogień powinna spełniać wymagania normy PN-EN 13162:2002 lub Aprobat Technicznych. Tolerancje grubości wełny mineralnej nie powinny być większe niż 4 mm i + 2 mm Wyprawy zewnętrzne. Wyprawy zewnętrzne powinny być wykonywane z wyrobów dopuszczonych do obrotu Wyposażenie i akcesoria. Wyposażenie bram i akcesoria powinny być i zgodne z punktem Kształt i wymiary

9 AT /2005 9/44 Kształt bram przesuwnych MARC-P, rozsuwanych MARC-R, opuszczanych MARC-O oraz przegród stałych i klap powinien być zgodny z rysunkami Maksymalne wymiary bram wynoszą: szerokość mm, wysokość 9000 mm. Odchyłki wymiarów liniowych nie powinny przekraczać wartości podanych w BN- 85/ / Wymagania Odporność na uderzenia ciałem miękkim i ciężkim. Odkształcenia trwałe powierzchni zespołu segmentów, powstałe w wyniku działania obciążenia ciałem miękkim i ciężkim, powinny odpowiadać wymaganiom klasy wytrzymałości nie mniejszej niż 2 wg PN- EN 1192:2001. Maksymalne odkształcenia trwałe nie powinny przekraczać 2 mm, ani powodować pogorszenia właściwości funkcjonalnych bramy Odporność na uderzenie ciałem twardym. Bramy nie powinny wykazywać uszkodzeń, pęknięć ani odprysków powłoki lakierniczej w wyniku uderzeń ciałem twardym o masie 0,5 kg i średnicy 50 mm (wg PN-93/B-10027). Odkształcenia trwałe powinny być słabo widoczne przy obserwacji w świetle rozproszonym z odległości 5 m Aspekty mechaniczne. Bramy powinny spełniać wymagania PN-EN 12604: Bezpieczeństwo użytkowania. Bramy powinny spełniać wymagania PN-EN 12453: Odporność ogniowa Wyroby objęte Aprobatą powinny spełniać kryteria następujących klas odporności ogniowej określone wg normy PN-EN :2004: ze skrzydłami jednowarstwowymi EI 30 / EW 60, EI 60 / EW 90 lub EI 120 /EW 180, ze skrzydłami dwuwarstwowymi EI 120 / EW Oznakowanie

10 AT / /44 Każdy egzemplarz bramy powinien być oznakowany w sposób trwały stalową tabliczką, zawierającą co najmniej następujące dane: nazwę i adres Producenta, typ bramy, rok produkcji, numer fabryczny, numer Aprobaty Technicznej ITB (AT /2005), klasę odporności ogniowej. 4. PAKOWANIE, PRZECHOWYWANIE, TRANSPORT Wszystkie elementy składowe bram powinny być dostarczane w opakowaniach Producenta. Do każdej dostawy powinny być dołączone informacje według p. 3.9 oraz: numer i datę wystawienia krajowej deklaracji zgodności, nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041). Przechowywanie i transport elementów składowych bram powinny być zgodne z instrukcją Producenta. 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1, pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881), wyroby, których dotyczy niniejsza Aprobata Techniczna mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2005 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami.

11 AT / /44 Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198 /2004, poz. 2041) ocenę zgodności bram przesuwnych MARC-P, rozsuwanych MARC-R i opuszczanych MARC-O z Aprobatą Techniczną ITB AT /2005 dokonuje Producent, stosując system 1. W przypadku systemu 1 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2005, jeżeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie: a) zadania Producenta: zakładowej kontroli produkcji, uzupełniających badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez Producenta, zgodnie z ustalonym planem badań, obejmującym badania według p , b) zadania akredytowanej jednostki: wstępnego badania typu, wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu i stosowania. Wstępne badanie typu obejmuje: a) odporność na obciążenia ciałem miękkim i ciężkim, b) odporność na obciążenia ciałem twardym, c) aspekty mechaniczne, d) bezpieczeństwo użytkowania, e) klasy odporności ogniowej, f) stopień rozprzestrzeniania ognia. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno - użytkowych wyrobu stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzanie wyrobów składowych i materiałów,

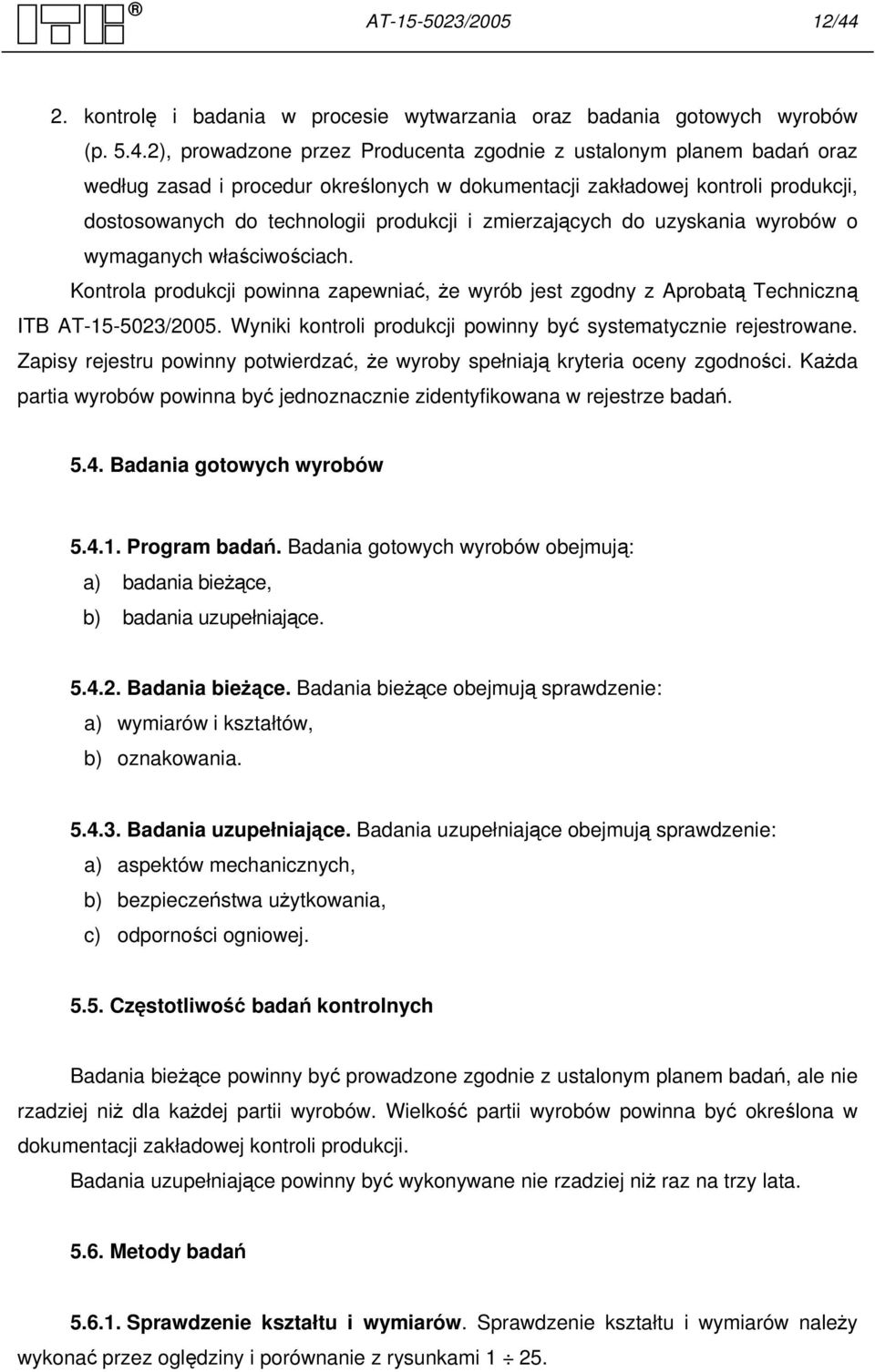

12 AT / /44 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p ), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2005. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyroby spełniają kryteria oceny zgodności. Każda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań Badania gotowych wyrobów Program badań. Badania gotowych wyrobów obejmują: a) badania bieżące, b) badania uzupełniające Badania bieżące. Badania bieżące obejmują sprawdzenie: a) wymiarów i kształtów, b) oznakowania Badania uzupełniające. Badania uzupełniające obejmują sprawdzenie: a) aspektów mechanicznych, b) bezpieczeństwa użytkowania, c) odporności ogniowej Częstotliwość badań kontrolnych Badania bieżące powinny być prowadzone zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania uzupełniające powinny być wykonywane nie rzadziej niż raz na trzy lata Metody badań Sprawdzenie kształtu i wymiarów. Sprawdzenie kształtu i wymiarów należy wykonać przez oględziny i porównanie z rysunkami 1 25.

13 AT / /44 Podstawowe wymiary bram należy sprawdzić przez pomiar taśmą stalową lub przymiarem liniowym z dokładności do 1 mm. Wyniki pomiarów należy porównać z wymaganiami podanymi w p Sprawdzenie odporności na uderzenie ciałem miękkim i ciężkim. Badanie należy wykonać stosując ciało miękkie i ciężkie o masie 30 kg, według PN-93/B-10027, spadające ruchem wahadłowym z wysokości 204 mm. Wykonać po trzy uderzenia. Wynik badania należy porównać z wymaganiem podanym w p Sprawdzenie odporności na uderzenie ciałem twardym. Badanie odporności na uderzenie ciałem twardym należy wykonać stosując kulę stalową o masie 0,5 kg, według PN-93/B Kula powinna spadać ruchem swobodnym z wysokości 0,3 m; 0,5 m i 2,0 m. Wykonać po 5 uderzeń z każdej wysokości. Po upływie 15 minut od wykonania uderzeń należy wykonać pomiary średnicy odcisku kuli i głębokość odcisku..wynik badania należy porównać z wymaganiem podanym w p Sprawdzenie w zakresie aspektów mechanicznych. Sprawdzenie w zakresie aspektów mechanicznych należy wykonać zgodnie z PN-EN 12605:2002. Wynik badania należy porównać z wymaganiem podanym w p Sprawdzenie w zakresie bezpieczeństwa użytkowania. Sprawdzenie w zakresie bezpieczeństwa użytkowania należy wykonać zgodnie z PN-EN 12445:2002. Wynik badania należy porównać z wymaganiem podanym w p Badanie odporności ogniowej. Badanie odporności ogniowej należy wykonać zgodnie z normą PN-EN :2002. Wyniki badania należy porównać z wymaganiami podanymi w p Sprawdzenie oznakowania. Sprawdzenie oznakowania należy wykonać przez odczytanie informacji podanej na tabliczce znamionowej bramy i porównanie wyników odczytu z wymaganiami podanymi w p Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-83/N

14 AT / / Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2005 zastępuje Aprobatę Techniczną ITB AT / Aprobata Techniczna ITB AT /2005 jest dokumentem stwierdzającym przydatność bram przesuwnych MARC-P, rozsuwanych MARC-R i opuszczanych MARC-O do stosowania w budownictwie, w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1, pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881), wyroby, których dotyczy niniejsza Aprobata Techniczna mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2005 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu RP z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. - Prawo własności przemysłowej (Dz. U. Nr 119, poz. 1117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna nie zwalnia Producenta bram przesuwnych MARC-P, rozsuwanych MARC-R i opuszczanych MARC-O od odpowiedzialności za właściwą jakość wyrobów oraz wykonawców robót budowlanych od odpowiedzialności za właściwe jego zastosowanie.

15 AT / / W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzeniem do obrotu i stosowania w budownictwie bram przesuwnych MARC-P, rozsuwanych MARC-R i opuszczanych MARC-O, należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2005 jest ważna do Błąd! Nie można odnaleźć źródła odwołania. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca, lub formalny następca, wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. K o n i e c

16 AT / /44 INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN :2002 PN-EN :2004 PN-EN 10327:2005 PN-EN :2003 PN-EN 10152:2004 PN-EN 10143:1997 PN-EN 13162:2002 PN-EN 12604:2002 PN-EN 12605:2002 PN-EN 12453:2002 PN-EN 12445:2002 Badania odporności ogniowej zestawów drzwiowych i żaluzjowych. Część 1. Drzwi i żaluzje przeciwpożarowe Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 2. Klasyfikacja na podstawie badań odporności ogniowej z wyłączeniem instalacji wentylacyjnej Taśmy i blachy ze stali niskowęglowych powlekanych ogniowo w sposób ciągły do obróbki plastycznej na zimno. Warunki techniczne dostawy Stale odporne na korozję. Warunki techniczne dostawy blach grubych, cienkich oraz taśm ogólnego przeznaczenia Wyroby płaskie stalowe walcowane na zimno ocynkowane elektrolitycznie, do obróbki plastycznej na zimno. Warunki techniczne dostawy Stal. Taśmy i blachy powlekane ogniowo w sposób ciągły powłokami metalicznymi. Tolerancje wymiaru i kształtu Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie. Wymagania Bramy. Aspekty mechaniczne. Wymagania Bramy. Aspekty mechaniczne. Metody badań Bramy. Bezpieczeństwo użytkowania bram z napędem. Wymagania Bramy. Bezpieczeństwo użytkowania bram z napędem. Metody

17 AT / /44 PN-83/N BN-85/ /03 badań Statystyczna kontrola jakości. Losowy wybór jednostek do próbek Elementy budowlane metalowe. Wrota stalowe rozwierane. Wymagania i badania Badania i oceny 1) NP-859/A/05/MK. Opinia dotycząca bram typu MARC. Instytut Techniki Budowlanej, Zakład Badań Ogniowych, Warszawa 2005 r. 2) NP-638/R/05. Opinia dotycząca bram typu MARC. Instytut Techniki Budowlanej, Zakład Badań Ogniowych, Warszawa 2005 r. 3) NP-859/A/04/MŁ. Opinia dotycząca bram typu MARC. Analiza obliczeniowa dotycząca wydłużenia prętów konstrukcyjnych bram. Instytut Techniki Budowlanej, Zakład Badań Ogniowych, Warszawa 2005 r. 4) NP-656/02/MK. Opinia dotycząca bram typu MARC. Instytut Techniki Budowlanej, Zakład Badań Ogniowych, Warszawa 2002 r. 5) NP-656.1/02/MK. Opinia uzupełniająca o bramach typu MARC. Instytut Techniki Budowlanej, Zakład Badań Ogniowych, Warszawa 2002 r. 6) NP-826/01/ZM. Klasyfikacja ogniowa bram typu MARC. Instytut Techniki Budowlanej, Zakład Badań Ogniowych, Warszawa 2001 r. 7) NL-1363/01. Praca naukowo-badawcza dotycząca ognioodpornych bram przesuwanych poziomo typu MARC produkowanych przez firmę WOSTOL. Instytut Techniki Budowlanej, Zakład Badań Lekkich Przegród i Przeszkleń, Warszawa 2001 r. 8) NL-1988/02. Opinia techniczna w zakresie funkcjonalno-użytkowym i wytrzymałościowym dotycząca bram typu MARC dla potrzeb nowelizacji aprobaty technicznej AT /2002, na podstawie dokumentacji i raportów z badań. Instytut Techniki Budowlanej, Zakład Badań Lekkich Przegród i Przeszkleń, Warszawa 2002 r.

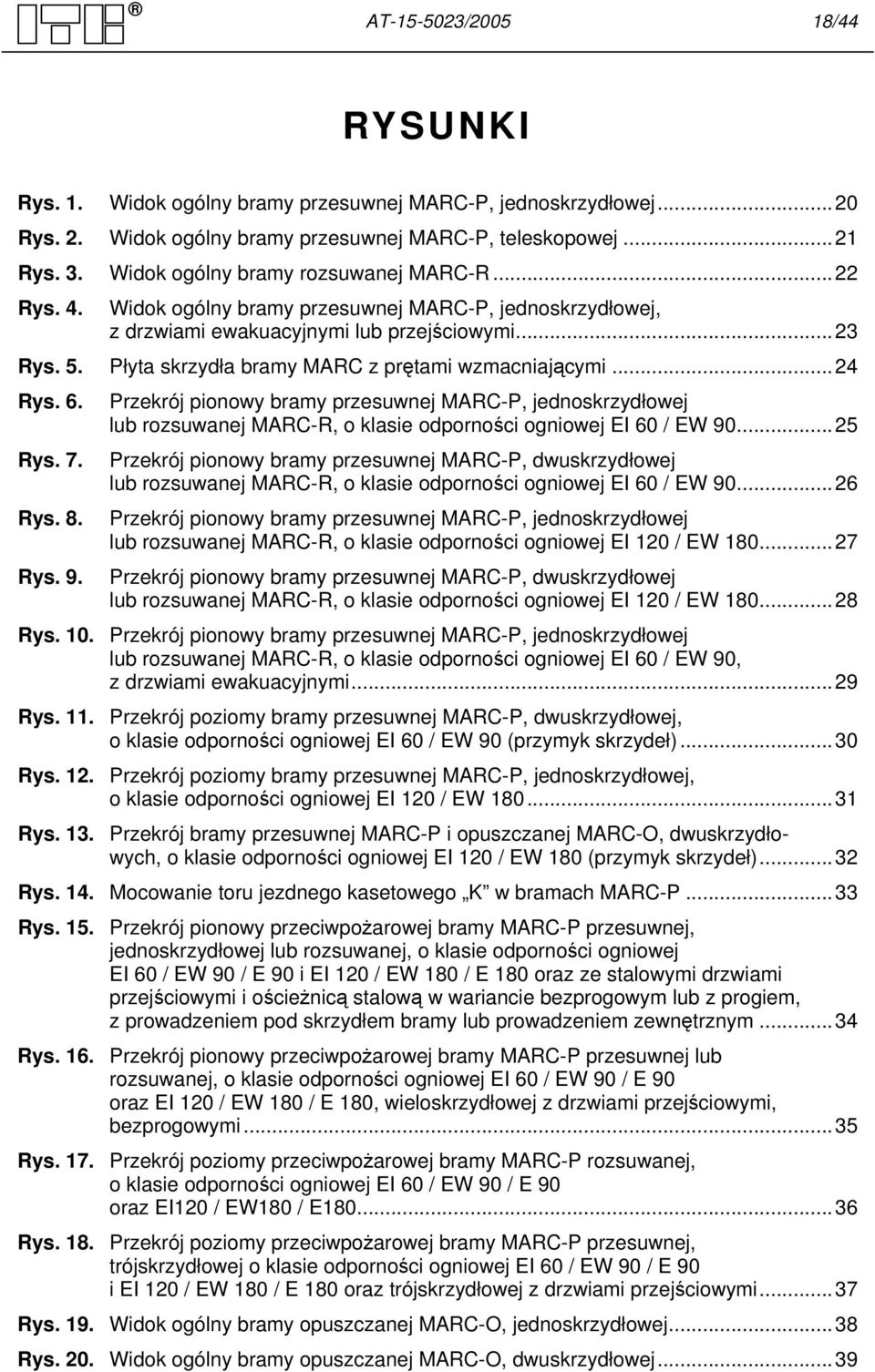

18 AT / /44 RYSUNKI Rys. 1. Widok ogólny bramy przesuwnej MARC-P, jednoskrzydłowej...20 Rys. 2. Widok ogólny bramy przesuwnej MARC-P, teleskopowej...21 Rys. 3. Widok ogólny bramy rozsuwanej MARC-R...22 Rys. 4. Widok ogólny bramy przesuwnej MARC-P, jednoskrzydłowej, z drzwiami ewakuacyjnymi lub przejściowymi...23 Rys. 5. Płyta skrzydła bramy MARC z prętami wzmacniającymi...24 Rys. 6. Rys. 7. Rys. 8. Rys. 9. Przekrój pionowy bramy przesuwnej MARC-P, jednoskrzydłowej lub rozsuwanej MARC-R, o klasie odporności ogniowej EI 60 / EW Przekrój pionowy bramy przesuwnej MARC-P, dwuskrzydłowej lub rozsuwanej MARC-R, o klasie odporności ogniowej EI 60 / EW Przekrój pionowy bramy przesuwnej MARC-P, jednoskrzydłowej lub rozsuwanej MARC-R, o klasie odporności ogniowej EI 120 / EW Przekrój pionowy bramy przesuwnej MARC-P, dwuskrzydłowej lub rozsuwanej MARC-R, o klasie odporności ogniowej EI 120 / EW Rys. 10. Przekrój pionowy bramy przesuwnej MARC-P, jednoskrzydłowej lub rozsuwanej MARC-R, o klasie odporności ogniowej EI 60 / EW 90, z drzwiami ewakuacyjnymi...29 Rys. 11. Przekrój poziomy bramy przesuwnej MARC-P, dwuskrzydłowej, o klasie odporności ogniowej EI 60 / EW 90 (przymyk skrzydeł)...30 Rys. 12. Przekrój poziomy bramy przesuwnej MARC-P, jednoskrzydłowej, o klasie odporności ogniowej EI 120 / EW Rys. 13. Przekrój bramy przesuwnej MARC-P i opuszczanej MARC-O, dwuskrzydłowych, o klasie odporności ogniowej EI 120 / EW 180 (przymyk skrzydeł)...32 Rys. 14. Mocowanie toru jezdnego kasetowego K w bramach MARC-P...33 Rys. 15. Przekrój pionowy przeciwpożarowej bramy MARC-P przesuwnej, jednoskrzydłowej lub rozsuwanej, o klasie odporności ogniowej EI 60 / EW 90 / E 90 i EI 120 / EW 180 / E 180 oraz ze stalowymi drzwiami przejściowymi i ościeżnicą stalową w wariancie bezprogowym lub z progiem, z prowadzeniem pod skrzydłem bramy lub prowadzeniem zewnętrznym...34 Rys. 16. Przekrój pionowy przeciwpożarowej bramy MARC-P przesuwnej lub rozsuwanej, o klasie odporności ogniowej EI 60 / EW 90 / E 90 oraz EI 120 / EW 180 / E 180, wieloskrzydłowej z drzwiami przejściowymi, bezprogowymi...35 Rys. 17. Przekrój poziomy przeciwpożarowej bramy MARC-P rozsuwanej, o klasie odporności ogniowej EI 60 / EW 90 / E 90 oraz EI120 / EW180 / E Rys. 18. Przekrój poziomy przeciwpożarowej bramy MARC-P przesuwnej, trójskrzydłowej o klasie odporności ogniowej EI 60 / EW 90 / E 90 i EI 120 / EW 180 / E 180 oraz trójskrzydłowej z drzwiami przejściowymi...37 Rys. 19. Widok ogólny bramy opuszczanej MARC-O, jednoskrzydłowej...38 Rys. 20. Widok ogólny bramy opuszczanej MARC-O, dwuskrzydłowej...39

19 AT / /44 Rys. 21. Przekrój pionowy bramy opuszczanej MARC-O, jednoskrzydłowej, o klasie odporności ogniowej EI 120 / EW Rys. 22. Przekrój pionowy bramy opuszczanej MARC-O, dwuskrzydłowej, o klasie odporności ogniowej EI 120 / EW Rys. 23. Przekrój pionowy przeciwpożarowej bramy MARC-O, opuszczanej, trójskrzydłowej, o klasie odporności ogniowej EI 60 / EW 90 / E 90 oraz EI120 / EW180 / E180 z przymykiem labiryntowym 42 Rys. 24. Przegroda przeciwpożarowa stała typu MARC...43 Rys. 25. Klapa przeciwpożarowa typu MARC...44

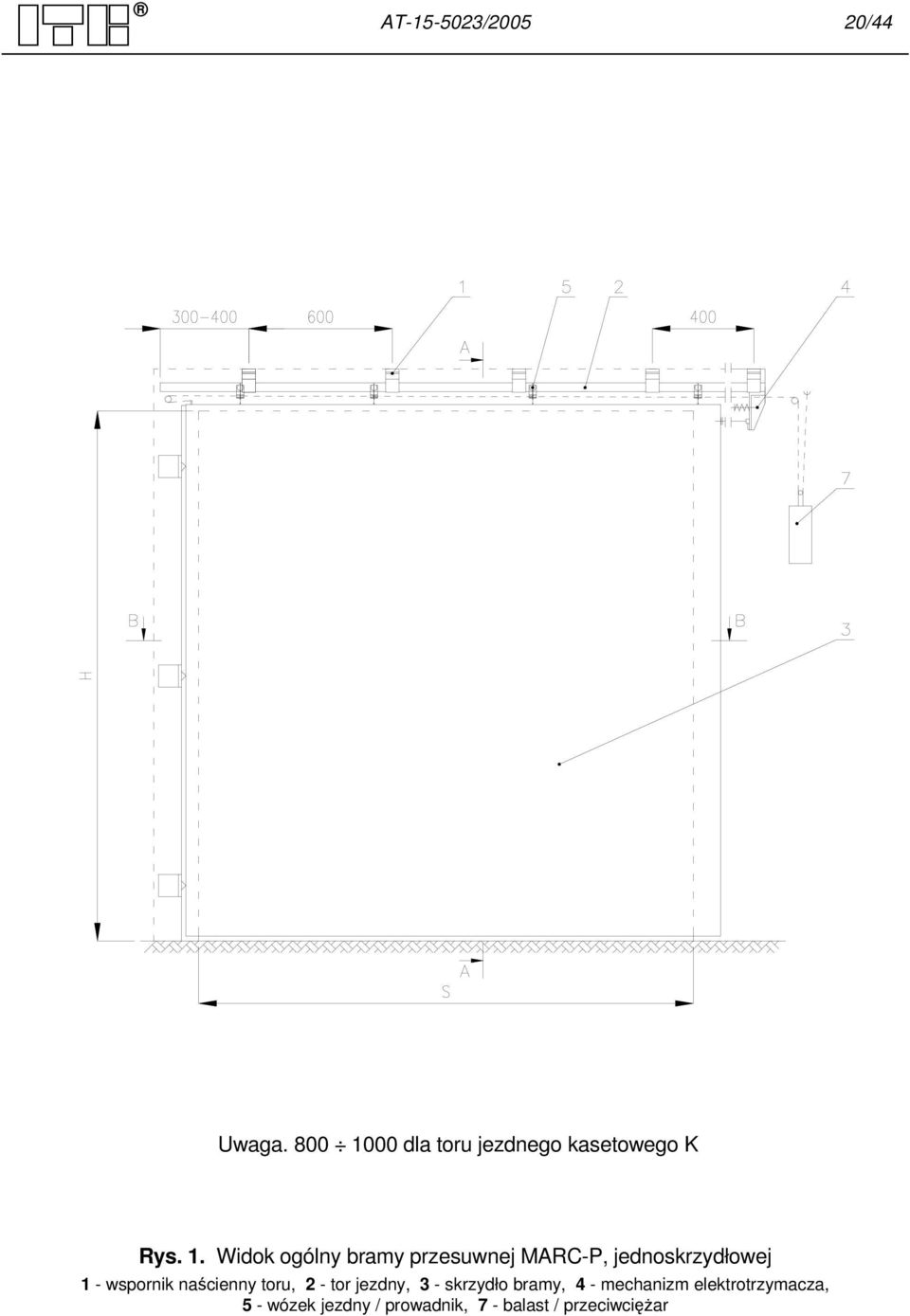

20 AT / /44 Uwaga dla toru jezdnego kasetowego K Rys. 1. Widok ogólny bramy przesuwnej MARC-P, jednoskrzydłowej 1 - wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 4 - mechanizm elektrotrzymacza, 5 - wózek jezdny / prowadnik, 7 - balast / przeciwciężar

21 AT / /44 Rys. 2. Widok ogólny bramy przesuwnej MARC-P, teleskopowej 1 - wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 4 - mechanizm elektrotrzymacza, 5 - wózek jezdny / prowadnik, 7 - balast / przeciwciężar,

22 AT / /44 Rys. 3. Widok ogólny bramy rozsuwanej MARC-R 1 - wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 4 - mechanizm elektrotrzymacza, 5 - wózek jezdny / prowadnik, 7 - balast / przeciwciężar

23 AT / /44 Rys. 4. Widok ogólny bramy przesuwnej MARC-P, jednoskrzydłowej, z drzwiami ewakuacyjnymi lub przejściowymi 1 - wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 4 - mechanizm elektrotrzymacza, 5 - wózek jezdny / prowadnik, 7 - balast / przeciwciężar, 16 - drzwi ewakuacyjne / przejściowe

24 AT / /44 Rys. 5. Płyta skrzydła bramy MARC z prętami wzmacniającymi 3 - skrzydło bramy, 12 - siatka z włókna szklanego, 13 - wyprawa zewnętrzna lub blacha stalowa, 15 - pręt gwintowany

25 AT / /44 Rys. 6. Przekrój pionowy bramy przesuwnej MARC-P, jednoskrzydłowej lub rozsuwanej MARC-R, o klasie odporności ogniowej EI 60 / EW wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 5 - wózek jezdny / prowadnik, 6- element przymykowy skrzydła bramowego, 8 - uszczelka pęczniejąca, 10 - profil nośny dolny, 11 - rolka prowadząca, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa

26 AT / /44 Rys. 7. Przekrój pionowy bramy przesuwnej MARC-P, dwuskrzydłowej lub rozsuwanej MARC-R, o klasie odporności ogniowej EI 60 / EW wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 5 - wózek jezdny / prowadnik, 6- element przymykowy skrzydła bramowego, 8 - uszczelka pęczniejąca, 10 - profil nośny dolny, 11 - rolka prowadząca, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa, 18 - przymyk labiryntowy

27 AT / /44 Rys. 8. Przekrój pionowy bramy przesuwnej MARC-P, jednoskrzydłowej lub rozsuwanej MARC-R, o klasie odporności ogniowej EI 120 / EW wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 5 - wózek jezdny / prowadnik, 6- element przymykowy skrzydła bramowego, 8 - uszczelka pęczniejąca, 10 - profil nośny dolny, 11 - rolka prowadząca, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa, 18 - przymyk labiryntowy

28 AT / /44 Rys. 9. Przekrój pionowy bramy przesuwnej MARC-P, dwuskrzydłowej lub rozsuwanej MARC-R, o klasie odporności ogniowej EI 120 / EW wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 5 - wózek jezdny / prowadnik, 6- element przymykowy skrzydła bramowego, 8 - uszczelka pęczniejąca, 9 - Uszczelnienie przeciwpożarowe, 10 - profil nośny dolny, 11 - rolka prowadząca, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa, 18 - przymyk labiryntowy

29 AT / /44 Rys. 10. Przekrój pionowy bramy przesuwnej MARC-P, jednoskrzydłowej lub rozsuwanej MARC-R, o klasie odporności ogniowej EI 60 / EW 90, z drzwiami ewakuacyjnymi 1 - wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 5 - wózek jezdny / prowadnik, 6- element przymykowy skrzydła bramowego, 8 - uszczelka pęczniejąca, 10 - profil nośny dolny, 11 - rolka prowadząca, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa, 16 - drzwi ewakuacyjne / przejściowe, 18 - przymyk labiryntowy

30 AT / /44 Rys. 11. Przekrój poziomy bramy przesuwnej MARC-P, dwuskrzydłowej, o klasie odporności ogniowej EI 60 / EW 90 (przymyk skrzydeł) 3 - skrzydło bramy, 6- element przymykowy skrzydła bramowego, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa

31 AT / /44 Rys. 12. Przekrój poziomy bramy przesuwnej MARC-P, jednoskrzydłowej, o klasie odporności ogniowej EI 120 / EW 180

32 AT / /44 Rys. 13. Przekrój bramy przesuwnej MARC-P i opuszczanej MARC-O, dwuskrzydłowych, o klasie odporności ogniowej EI 120 / EW 180 (przymyk skrzydeł) 3 - skrzydło bramy, 6- element przymykowy skrzydła bramowego, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa

33 AT / /44 Rys. 14. Mocowanie toru jezdnego kasetowego K w bramach MARC-P 1 - wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 5 - wózek jezdny / prowadnik, 9 - uszczelnienie przeciwpożarowe, 20 - wspornik stropowy toru, 21 - profil konstrukcji wsporczej

34 AT / /44 Rys. 15. Przekrój pionowy przeciwpożarowej bramy MARC-P przesuwnej, jednoskrzydłowej lub rozsuwanej, o klasie odporności ogniowej EI 60 / EW 90 / E 90 i EI 120 / EW 180 / E 180 oraz ze stalowymi drzwiami przejściowymi i ościeżnicą stalową w wariancie bezprogowym lub z progiem, z prowadzeniem pod skrzydłem bramy lub prowadzeniem zewnętrznym 1 - wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 5 - wózek jezdny / prowadnik, 6- element przymykowy skrzydła bramowego, 8 - uszczelka pęczniejąca, 10 - profil nośny dolny, 11 - rolka prowadząca, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa, 14 - maskownica, 16 - drzwi ewakuacyjne / przejściowe, 17 - element amortyzujący, 18 - przymyk labiryntowy, 19 - kieszeń przymykowa

35 AT / /44, Rys. 16. Przekrój pionowy przeciwpożarowej bramy MARC-P przesuwnej lub rozsuwanej, o klasie odporności ogniowej EI 60 / EW 90 / E 90 oraz EI 120 / EW 180 / E 180, wieloskrzydłowej z drzwiami przejściowymi, bezprogowymi 1 - wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 5 - wózek jezdny / prowadnik, 9 - uszczelnienie przeciwpożarowe, 10 - profil nośny dolny, 11 - rolka prowadząca, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa

36 AT / /44 Rys. 17. Przekrój poziomy przeciwpożarowej bramy MARC-P rozsuwanej, o klasie odporności ogniowej EI 60 / EW 90 / E 90 oraz EI 120 / EW 180 / E skrzydło bramy, 6- element przymykowy skrzydła bramowego, 7 - balast / przeciwciężar, 8 - uszczelka pęczniejąca, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa, 14 - maskownica, 18 - przymyk labiryntowy

37 AT / /44 Rys. 18. Przekrój poziomy przeciwpożarowej bramy MARC-P przesuwnej, trójskrzydłowej o klasie odporności ogniowej EI 60 / EW 90 / E 90 i EI 120 / EW 180 / E 180 oraz trójskrzydłowej z drzwiami przejściowymi 3 - skrzydło bramy, 6- element przymykowy skrzydła bramowego, 7 - balast / przeciwciężar, 8 - uszczelka pęczniejąca, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa, 16 - drzwi ewakuacyjne / przejściowe, 20 - wspornik stropowy toru

38 AT / /44 Rys. 19. Widok ogólny bramy opuszczanej MARC-O, jednoskrzydłowej 1 - wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 4 - mechanizm elektrotrzymacza, 5 - wózek jezdny / prowadnik, 6- element przymykowy skrzydła bramowego, 7 - balast / przeciwciężar

39 AT / /44 Rys. 20. Widok ogólny bramy opuszczanej MARC-O, dwuskrzydłowej 1 - wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 4 - mechanizm elektrotrzymacza, 5 - wózek jezdny / prowadnik, 6- element przymykowy skrzydła bramowego, 7 - balast / przeciwciężar

40 AT / /44 Rys. 21. Przekrój pionowy bramy opuszczanej MARC-O, jednoskrzydłowej, o klasie odporności ogniowej EI 120 / EW skrzydło bramy, 6- element przymykowy skrzydła bramowego, 8 - uszczelka pęczniejąca, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa, 19 - kieszeń przymykowa

41 AT / /44 Rys. 22. Przekrój pionowy bramy opuszczanej MARC-O, dwuskrzydłowej, o klasie odporności ogniowej EI 120 / EW skrzydło bramy, 6- element przymykowy skrzydła bramowego, 8 - uszczelka pęczniejąca, 19 - kieszeń przymykowa

42 AT / /44 Rys. 23. Przekrój pionowy przeciwpożarowej bramy MARC-O, opuszczanej, trójskrzydłowej, o klasie odporności ogniowej EI 60 / EW 90 / E 90 oraz EI 120 / EW 180 / E 180 z przymykiem labiryntowym 1 - wspornik naścienny toru, 2 - tor jezdny, 3 - skrzydło bramy, 5 - wózek jezdny / prowadnik, 6- element przymykowy skrzydła bramowego, 7 - balast / przeciwciężar, 8 - uszczelka pęczniejąca, 9 - uszczelnienie przeciwpożarowe, 12 i 13 - wyprawa zewnętrzna lub blacha stalowa, 14 - maskownica, 18 - przymyk labiryntowy, 19 - kieszeń przymykowa

43 AT / /44 Rys. 24. Przegroda przeciwpożarowa stała typu MARC 1 panel główny, 2 wieszak stropowy, 3 - panel dodatkowy, 4 profil dolny, 5 pręt 8mm

44 AT / /44 Rys. 25. Klapa przeciwpożarowa MARC 1 płyta klapy, 2 ościeżnica, 4 zamek / blokada górna, 5 pręt stały lub przesuwny 8mm
