2 AT /2008 2/23 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1 PRZEDMIOT APROBATY Postanowienia ogólne Bramy MARC-D o klasie EI 1 60/ EI odporności ogniowej Bramy MARC-D o klasie EI 1 60 odporności ogniowej PRZEZNACZENIE I ZAKRES STOSOWANIA. 6 3 WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały i elementy Kształt i wymiary bram MARC-D Właściwości mechaniczne bram MARC-D. Wymagania PAKOWANIE, PRZECHOWYWANIE I TRANSPORT. 8 5 OCENA ZGODNOŚCI Zasady ogólne Wstępne badania typu bram przeciwpożarowych MARC-D Zakładowa kontrola produkcji Badania wyrobów gotowych Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań 11 6 USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI 12 INFORMACJE DODATKOWE. 12 RYSUNKI. 14

3 AT /2008 3/23 1. PRZEDMIOT APROBATY 1.1. Postanowienia ogólne Przedmiotem niniejszej Aprobaty Technicznej ITB są stalowe, rozwierane bramy dwuskrzydłowe MARC-D, produkowane przez firmę MAŁKOWSKI-MARTECH Sp. z o.o., Poznań, ul. Kotowo 40a. Aprobata obejmuje następujący asortyment bram: MARC-D, bramy dwuskrzydłowe o klasie EI 1 60/EI odporności ogniowej, MARC-D, bramy dwuskrzydłowe o klasie EI 1 60 odporności ogniowe. Bramy objęte Aprobatą wykonywane są z jednej warstwy płyt z wełny mineralnej i pokryte obustronnie blachą stalową Bramy MARC-D o klasie EI 1 60/EI odporności ogniowej Wymiary bram w świetle ościeżnicy wynoszą: szerokość mm, wysokość mm, przy czym: maksymalna powierzchnia bram w świetle ościeżnicy - 20,6 m², maksymalna powierzchnia skrzydła - 10,3 m². Grubość skrzydeł wynosi 100 ± 4 mm. Widok i przekroje bram pokazano na rys. 1 7, a szczegóły konstrukcyjne na rys.8 i 9. Okładziny skrzydeł bramowych tworzą arkusze odpowiednio wyprofilowanych blach stalowych o symbolu DX51D+Z275 wg normy PN-EN 10327:2005, grubości 0,5 0,7 mm, lakierowanych proszkowo lub ocynkowanych. Arkusze blachy od strony przeciwnej do zawiasów rozmieszczone są w układzie pionowym, natomiast od strony zawiasów w układzie poziomym, zgodnie z rys. 2 i 3. Poszczególne arkusze blachy okładziny nie są ze sobą połączone. Zagięcia blach okładzinowych wzdłuż krawędzi pionowych i nadprożowej tworzą przylgę szerokości mm. Wzdłuż krawędzi zawiasowych i nadprożowych blachy okładzinowe łączone są paskami płyt typu PAX, o przekroju 5 x 100 mm, firmy Branddex klejem K-84 firmy Promat i stalowych blachowkrętów 4 x 16 mm w rozstawie nie większym niż 50 cm. Wzdłuż krawędzi progowych każda z blach okładzinowych połączona jest z profilem ceowym klejem K-84. Wzdłuż krawędzi z zamkiem skrzydła biernego zamocowana jest listwa maskująca mocowana klejem typu K-84 firmy Promat oraz stalowymi blachowkrętami 4 x 25 mm w rozstawie nie większym niż 50 cm. Listwa maskująca składa się z pasków płyt typu PAX firmy Branddex lub Promatect-H firmy Promat, o przekroju

4 AT /2008 4/23 10 x 100 ± 2 mm, osłoniętych kształtownikiem wyprofilowanym z blachy stalowej o symbolu DX51D+Z275 wg normy PN-EN 10327:2005, grubości, 0,5 0,7 mm lakierowanej proszkowo lub ocynkowanej: Wzmocnienie skrzydeł tworzą: stalowe pręty ściągające ø 8 mm: pionowe po 2 sztuki na każde ze skrzydeł, poziome 2 5 sztuk na każde ze skrzydeł (co najmniej 1 sztuka na 1 m wysokości skrzydła), ukośne 2 sztuki w skrzydle biernym i 3 sztuki w skrzydle czynnym, stalowe płaskowniki o przekroju 8 x 80 mm, umieszczone wzdłuż krawędzi zawiasowych skrzydła biernego i czynnego, stalowe płaskowniki o przekroju 6 x 80 mm lub 8 x 80 mm: długości 80 mm, umieszczone wzdłuż krawędzi nadprożowych i zamkowych skrzydła, biernego i czynnego oraz na końcach stalowych prętów ściągających (oprócz poziomych na wysokości zamka i rygla), długości 500 mm, umieszczone wzdłuż krawędzi zawiasowych skrzydła biernego i czynnego na wysokości zamka i rygla, profile ceowe z ocynkowanej blachy stalowej grubości 2,0 mm, umieszczone wzdłuż krawędzi progowych skrzydła biernego i czynnego. Płaskowniki i profile ceowe sklejone są z płytami wypełnienia klejem K-84 firmy Promat. Stalowe pręty ściągające połączone są z płaskownikami przez spawanie, a z profilami ceowymi przy pomocy stalowych gwintowanych tulejek. Stalowe płaskowniki o przekroju 8 x 80 mm połączone są z profilami ceowym także poprzez spawanie. Wypełnienie skrzydeł tworzą płyty ze skalnej wełny mineralnej MARC-180 gęstości nie mniejszej niż 180 kg/m 3, firmy ROCKWOOL, połączone ze sobą na pióro-wpust i sklejone klejem typu K-84 firmy Promat lub ISOLEMFI 7415 firmy EMFI S.A. Płyty przyklejone są do obu stalowych blach okładzinowych klejem poliuretanowym typu ISOLEMFI 7415 firmy EMFI S.A. Bramy MARC-D wyposażone są: zamek zapadkowo-zasuwkowy z ryglowaniem górnym i końcówką rygla typu 1895 firmy GU-BKS serii 21, 23 lub 24; CISA typu 43000, 43025, 43100; NEMEF serii 1730, 1769, 1723, 1729, 1742, 1749, 1900; WSS serii od do lub ECO (skrzydło czynne) oraz wkładką bębenkową, zamek dodatkowy typu 6138 firmy GU-BKS, CISA, NEMEF, WSS lub ECO serii zgodnej z zamkiem podstawowym (skrzydło bierne), rygiel typu 1899 z górnym i dolnym ryglowaniem z końcówkami typu 1795 firmy GU-BKS (skrzydło bierne),

5 AT /2008 5/23 elektrorygle firm, ASSA ABLOY, SOLID, VACHETTE, TESA, VINGCARD, EFF-EFF samozamykacze (w zależności od wielkości skrzydła) typu OTS 330, 530CE, 730 firmy GU-BKS, typu TS2000,TS 3000, TS 4000, TS 5000 firmy GEZE, TS73V, TS83, TS92, TS93 lub TS93 firmy DORMA (skrzydło czynne i bierne), samootwieracze firm GEZE lub DORMA, klamkę z trzpieniem stalowym i szyldem z tworzywa sztucznego, aluminiowym lub stalowym firmy GU-BKS, HOPPE, WSS, CISA ECO dźwignie paniczne firm ECO, BKS, MAB, CORBIN, ASSA, ABLOY, CISA lub DORMA, regulatory kolejności zamykania firm DORMA, FAPIM, ECO, MAP, WSS, STUMET zawiasy stalowe, dwuczęściowe firmy MAŁKOWSKI MARTECH Spółka z o.o. (skrzydło czynne trzy zawiasy i skrzydło bierne trzy zawiasy. Osłonę zamka głównego, zamka dodatkowego oraz rygla tworzą z obu stron płyty z wełny mineralnej MARC-180, o gęstości 180 kg/m 3 i grubości 37 mm, firmy ROCKWOOL i płyty typu PAX o grubości 5 mm, firmy Branddex. Komora rygla zamka wykonana jest z blachy stalowej o symbolu DX51D+Z275 wg normy PN-EN 10327:2005, grubości 0,5 0,7 mm, lakierowanej proszkowo lub ocynkowanej. Skrzydła zawieszone są na 3 lub 4 zawiasach przyspawanych do ościeżnicy firmy MAŁKOWSKI MARTECH. Ościeżnica składa się z części nośnej i części osłonowej. Część nośna ościeżnicy składa się z elementu nadprożowego i dwóch lub trzech elementów dolnych. Element nadprożowy wykonany jest z trzech stalowych kątowników walcowanych 80 x 60 x 8 mm lub 80 x 60 x 6 mm (w bramach o wysokości do 3 m), połączonych przez spawanie, umieszczonych wzdłuż nadproża oraz wzdłuż górnych części krawędzi pionowych otworu (długość mm). Element nadprożowy zamocowany jest wzdłuż nadproża stalowymi kotwami 10 x 100 mm co cm. Każdy z elementów dolnych wykonany jest z stalowego kątownika walcowanego 80 x 60 x 8 mm, długości mm lub 80 x 60 x 6 mm (w bramach o wysokości do 3 m). Element dolny zamocowany jest do muru kotwami min 10 x 100 mm. Część osłonowa ościeżnicy składa się z dwóch kątowników wyprofilowanych z blachy stalowej o symbolu DX51D+Z275 wg normy PN-EN 10327:2005, grubości 0,7 mm oraz pasków płyty o przekroju 25 x 30 mm, PAX firmy Branddex lub Promatect H firmy Promat, połączonych ze sobą blachowkrętami 4 x 16 mm i 4 x 36 mm, w rozstawie nie większym niż 50 cm i klejem typu K- 84 firmy Promat. Część osłonowa ościeżnicy mocowana jest do części nośnej ościeżnicy stalowymi nitami, a do konstrukcji mocującej stalowymi kołkami rozporowymi. Na wysokości zawiasów część osłonowa ościeżnicy jest wycięta. Przestrzeń pomiędzy częścią osłonową ościeżnicy a konstrukcja mocującą wypełniona jest szczelnie zaprawą cementowo-wapienną. Wzdłuż krawędzi nadprożowych i zamkowych skrzydeł umieszczone są dwie uszczelki pęczniejące typu Kerafix o przekroju 2 x 20 mm, firmy Gluske. Dodatkowo (we wnękach zawiasów umieszczone są trzy uszczelki pęczniejące typu Kerafix o przekroju 2 x 20 mm, firmy Gluske.

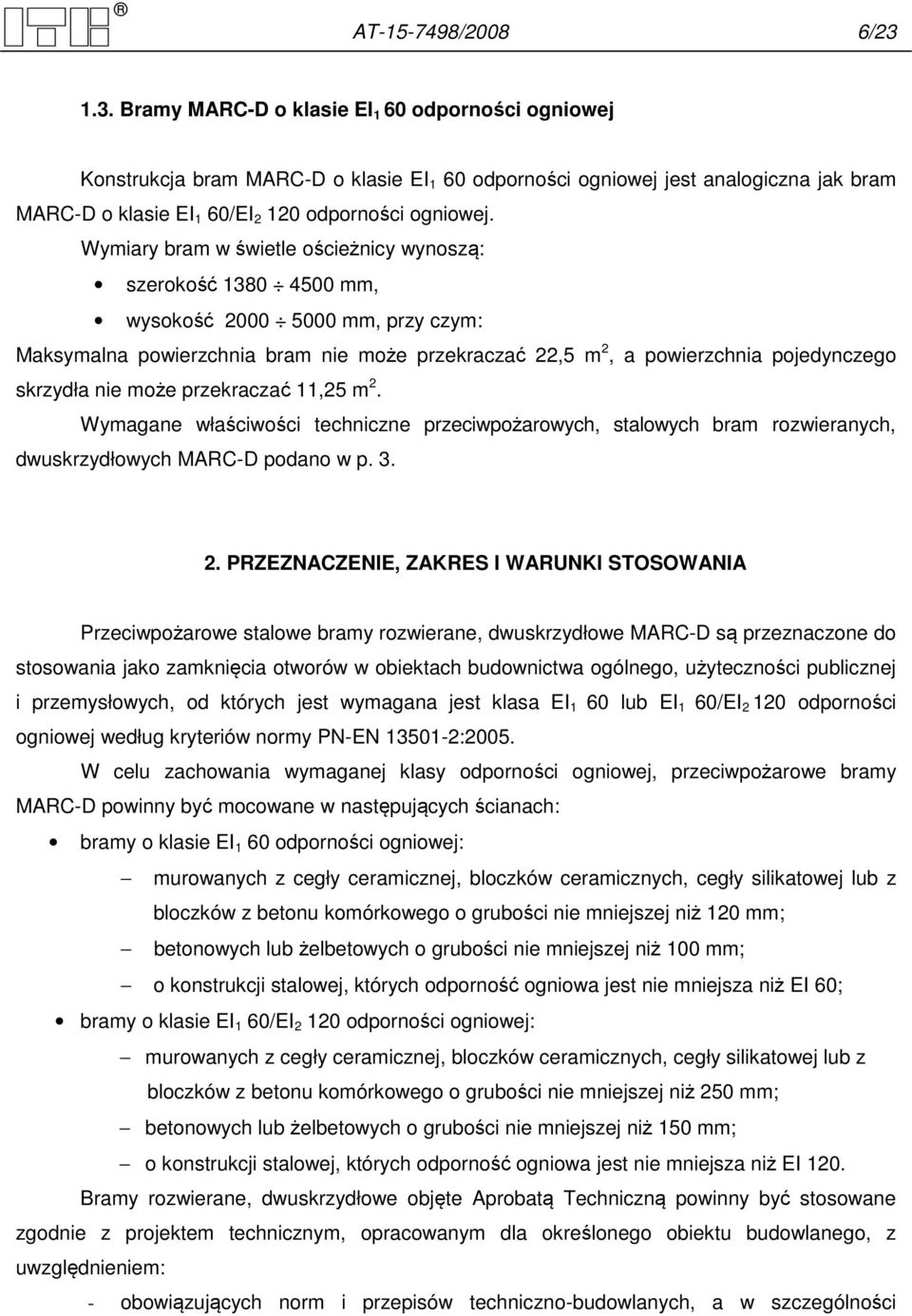

6 AT /2008 6/ Bramy MARC-D o klasie EI 1 60 odporności ogniowej Konstrukcja bram MARC-D o klasie EI 1 60 odporności ogniowej jest analogiczna jak bram MARC-D o klasie EI 1 60/EI odporności ogniowej. Wymiary bram w świetle ościeżnicy wynoszą: szerokość mm, wysokość mm, przy czym: Maksymalna powierzchnia bram nie może przekraczać 22,5 m 2, a powierzchnia pojedynczego skrzydła nie może przekraczać 11,25 m 2. Wymagane właściwości techniczne przeciwpożarowych, stalowych bram rozwieranych, dwuskrzydłowych MARC-D podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Przeciwpożarowe stalowe bramy rozwierane, dwuskrzydłowe MARC-D są przeznaczone do stosowania jako zamknięcia otworów w obiektach budownictwa ogólnego, użyteczności publicznej i przemysłowych, od których jest wymagana jest klasa EI 1 60 lub EI 1 60/EI odporności ogniowej według kryteriów normy PN-EN :2005. W celu zachowania wymaganej klasy odporności ogniowej, przeciwpożarowe bramy MARC-D powinny być mocowane w następujących ścianach: bramy o klasie EI 1 60 odporności ogniowej: murowanych z cegły ceramicznej, bloczków ceramicznych, cegły silikatowej lub z bloczków z betonu komórkowego o grubości nie mniejszej niż 120 mm; betonowych lub żelbetowych o grubości nie mniejszej niż 100 mm; o konstrukcji stalowej, których odporność ogniowa jest nie mniejsza niż EI 60; bramy o klasie EI 1 60/EI odporności ogniowej: murowanych z cegły ceramicznej, bloczków ceramicznych, cegły silikatowej lub z bloczków z betonu komórkowego o grubości nie mniejszej niż 250 mm; betonowych lub żelbetowych o grubości nie mniejszej niż 150 mm; o konstrukcji stalowej, których odporność ogniowa jest nie mniejsza niż EI 120. Bramy rozwierane, dwuskrzydłowe objęte Aprobatą Techniczną powinny być stosowane zgodnie z projektem technicznym, opracowanym dla określonego obiektu budowlanego, z uwzględnieniem: - obowiązujących norm i przepisów techniczno-budowlanych, a w szczególności

7 AT /2008 7/23 rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r., w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 z 2002 r., poz. 690), - postanowień niniejszej Aprobaty, oraz instrukcji montażu opracowanej przez Producenta i dostarczanej odbiorcom z każdą partią wyrobów. Zabezpieczenia antykorozyjne wyrobów objętych Aprobatą nie są objęte niniejszą Aprobata Techniczną ITB. Dobór zabezpieczeń antykorozyjnych i powłok lakierniczych powinien być uzależniony od stopnia agresywności korozyjnej środowiska. Montaż przeciwpożarowych bram MARC-D powinien być wykonany przez firmę MAŁKOWSKI-MARTECH Spółka z o.o. lub inne przeszkolone firmy posiadające formalną autoryzację firmy MAŁKOWSKI-MARTECH. 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały i elementy Do wykonania przeciwpożarowych bram stalowych MARC-D objętych Aprobatą stosowane są materiały i elementy podane w p Kształt i wymiary bram MARC-D Kształt przeciwpożarowych bram stalowych MARC-D powinien być zgodny z p. 1 i rys Odchyłki wymiarów liniowych powinny być zgodne z BN-85/ / Właściwości mechaniczne bram MARC-D. Wymagania 12604: Aspekty mechaniczne. Bramy powinny spełniać wymagania normy PN-EN Odporność ogniowa. Bramy powinny spełniać kryteria klas EI 1 60 lub EI 1 60/EI odporności ogniowej wg normy PN-EN : Oznakowanie. Bramy powinny być trwale oznakowane tabliczką, na której powinny być umieszczone co najmniej następujące informacje: nazwa Producenta, nazwa bramy,

8 AT /2008 8/23 klasa odporności ogniowej, numer Aprobaty Technicznej (AT /2008). 4. PAKOWANIE, PRZECHOWYWANIE, TRANSPORT Bramy powinny być opakowane pojedynczo w kompletnym zestawie elementów składowych oraz przechowywane i transportowane zgodnie z instrukcją Producenta, w sposób zapewniający niezmienność ich właściwości technicznych. Opakowania powinny zabezpieczać wyroby przed uszkodzeniami mechanicznymi i odkształceniami. Na opakowaniu powinny być umieszczone dane z tabliczki znamionowej oraz: - numer i datę wystawienia krajowej deklaracji zgodności, - nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, - znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U Nr 198/2004, poz. 2041). 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2008 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) oceny zgodności bram przeciwpożarowych MARC-D z Aprobatą Techniczną ITB AT /2008 dokonuje Producent, stosując system 1. W przypadku systemu 1 oceny zgodności, producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2008, jeżeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie:

9 AT /2008 9/23 a) zadania producenta: - zakładowej kontroli produkcji, - uzupełniających badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez producenta, zgodnie z ustalonym planem badań, obejmującym badania według p , b) zadania akredytowanej jednostki: - wstępnego badania typu, - wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, - ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości technicznoużytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu i stosowania. Wstępne badanie typu obejmuje: - dopuszczalne odchyłki wymiarów, - aspekty mechaniczne, - klasy odporności ogniowej. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użykowych wyrobów, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzenie wyrobów składowych i materiałów, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p ), prowadzone przez producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewnić, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2008. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyrób spełnia kryteria oceny zgodności. Każda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań.

10 AT / / Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania uzupełniające Badania bieżące. Badania bieżące obejmują sprawdzenie: a) kształtów, b) dopuszczalnych odchyłek wymiarów, c) oznakowania Badania uzupełniające. Badania uzupełniające obejmują sprawdzenie: a) aspektów mechanicznych, b) odporności ogniowej Częstotliwość badań Badania bieżące powinny być prowadzone zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania uzupełniające powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Sprawdzenie kształtu i wymiarów. Sprawdzenie kształtu należy wykonać przez oględziny i porównanie z p. 1 i rys Wymiary liniowe należy sprawdzić z dokładnością do 1 mm zaś wymiary grubości należy sprawdzić z dokładnością do 0,1 mm. Wyniki sprawdzenia należy porównać z wymaganiami podanymi w p Aspekty mechaniczne. Aspekty mechaniczne należy sprawdzać zgodnie z PN-EN 12605:2002. Wyniki sprawdzenia należy porównać z wymaganiami podanymi w p Badanie odporności ogniowej. Badanie odporności ogniowej należy wykonać wg normy PN-EN :2002. Wyniki badań należy porównać z wymaganiami podanymi w p Sprawdzenie oznakowania. Sprawdzenie oznakowania polega na oględzinach i odczytaniu informacji podanej na oznakowaniu oraz porównaniu jej z wymaganiami podanymi w p

11 AT / / Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-83/N Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO - PRAWNE 6.1. Aprobata Techniczna AT /2008 jest dokumentem stwierdzającym przydatność przeciwpożarowych bram rozwieranych, dwuskrzydłowych MARC-D do stosowania w budownictwie w zakresie wynikającym z Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92/2004, poz. 881) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2008 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna nie narusza uprawnień wnioskodawcy wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo Własności Przemysłowej (Dz. U Nr 119/2003, poz.117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia Producenta bram od odpowiedzialności za właściwą jakość wyrobów objętych Aprobatą, a wykonawców robót budowlanych od odpowiedzialności za właściwe zastosowanie i prawidłową jakość wbudowania.

12 AT / / W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych ze stosowaniem w budownictwie przeciwpożarowych bram rozwieranych, dwuskrzydłowych MARC-D należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2008 jest ważna do 15 stycznia 2013 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem, nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC INFORMACJE DODATKOWE Normy i dokumenty związane PN-B :1997 Ochrona przeciwpożarowa budynków. Badania odporności ogniowej elementów budynków. Wymagania ogólne i klasyfikacja. PN-EN :2002 Badania odporności ogniowej zestawów drzwiowych i żaluzjowych. Część 1. Drzwi i żaluzje przeciwpożarowe. PN-EN :2005 Klasyfikacja ogniowa wyrobów i elementów budynków. Część 2. Klasyfikacja na podstawie badań odporności ogniowej z wyłączeniem instalacji wentylacyjnej. PN-EN 10327:2003 Taśmy i blachy ze stali niskowęglowych powlekane ogniowo w sposób ciągły do obróbki plastycznej na zimno. Warunki techniczne dostawy. PN-B-05000:1996 Okna i drzwi. Pakowanie, przechowywanie i transport. PN-83/N Statystyczna kontrola jakości. Losowy wybór jednostek do próbek. PN-EN 12604:2002 Bramy. Aspekty mechaniczne. Wymagania. PN-EN 12605:2002 Bramy. Aspekty mechaniczne. Metody badań.

13 AT / /23 Raporty z badań i oceny 1. LL-4395/A/LL-228/K/07. Raport z badań dwuskrzydłowej bramy rozwieranej MARC-D. Laboratorium Lekkich Przegród i Przeszkleń ITB. Warszawa 2007 r. 2. NP /A/06/ZM. Klasyfikacja w zakresie odporności ogniowej bram rozwieranych, dwuskrzydłowych, pełnych o nazwie Ognioodporne bramy rozwierane dwuskrzydłowe Zakład Badań Ogniowych ITB. Warszawa 2007 r.

14 AT / /23 SPIS RYSUNKÓW Rysunek 1. Widok bramy MARC-D.15 Rysunek 2. Przekrój poziomy bramy MARC-D narożne osadzenie ościeżnicy..16 Rysunek 3. Przekrój poziomy bramy MARC-D wewnętrzne osadzenie ościeżnicy Rysunek 4. Przekrój poziomy bramy MARC-D narożne osadzenie ościeżnicy...18 Rysunek 5. Przekrój pionowy bramy MARC-D wewnętrzne osadzenie ościeżnicy...19 Rysunek 6. Przekroje bramy dwuskrzydłowej MARC-D w przypadku osadzenia narożnego.20 Rysunek 7. Przekroje bramy dwuskrzydłowej MARC-D w przypadku osadzenia wewnętrznego 21 Rysunek 8. Szczegóły konstrukcyjne bramy dwuskrzydłowej MARC-D Rysunek 9. Szczegóły konstrukcyjne bramy dwuskrzydłowej MARC-D....23

15 AT / /23 Rys. 1. Widok bramy MARC-D

16 AT / /23 Rys. 2. Przekrój poziomy bramy MARC-D, narożne osadzenie ościeżnicy

17 AT / /23 Rys. 3. Przekrój poziomy bramy MARC-D, wewnętrzne osadzenie ościeżnicy

18 AT / /23 Rys. 4. Przekrój pionowy bramy MARC-D, narożne osadzenie ościeżnicy

19 AT / /23 Rys. 5. Przekrój pionowy bramy MARC-D, wewnętrzne osadzenie ościeżnicy

20 AT / /23 Rys. 6. Przekroje bramy dwuskrzydłowej MARC-D w przypadku osadzenia narożnego a) pionowy, b) poziomy

21 AT / /23 Rys. 7. Przekroje bramy dwuskrzydłowej MARC-D w przypadku osadzenia wewnętrznego a) pionowy, b) poziomy

22 AT / /23 Rys. 8. Szczegóły konstrukcyjne bramy dwuskrzydłowej MARC-D Szczegół A: połączenie dwóch skrzydeł

23 AT / /23 Rys. 9. Szczegóły konstrukcyjne bramy dwuskrzydłowej MARC-D Szczegół B: przymyk przy ościeżnicy zewnętrznej Szczegół C: przymyk przy ościeżnicy wewnętrznej
