1 INSTYTUT TECHNIKI BUDOWLANEJ PL WARSZAWA, ul. FILTROWA 1 tel.: (48 22) , (48 22) , fax: (48 22) Czł onek Europejskiej Unii Akceptacji Technicznej w Budownictwie - UEAtc Czł onek Europejskiej Organizacji ds. Aprobat Technicznych - EOTA Seria: APROBATY TECHNICZNE APROBATA TECHNICZNA ITB AT /2005 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (DzU Nr 249 z 2004 r., poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie na wniosek: JANSEN Brandschutz-Tore GmbH & Co. KG Am Wattberg 51, Surwold, Niemcy stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: PRZECIWPOŻAROWE BRAMY SEGMENTOWE TYPÓW T30 TITAN i T60 TITAN w zakresie i na zasadach określonych w Załączniku, który jest integralną częścią niniejszej Aprobaty Technicznej ITB. Termin ważności: 30 listopad 2010 r. Załącznik: Postanowienia ogólne i techniczne Warszawa, listopad 2005 r. Aprobata Techniczna ITB AT /2005 jest nowelizacją Aprobaty Technicznej ITB AT /2004. Dokument Aprobaty Technicznej ITB AT /2005 zawiera 26 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

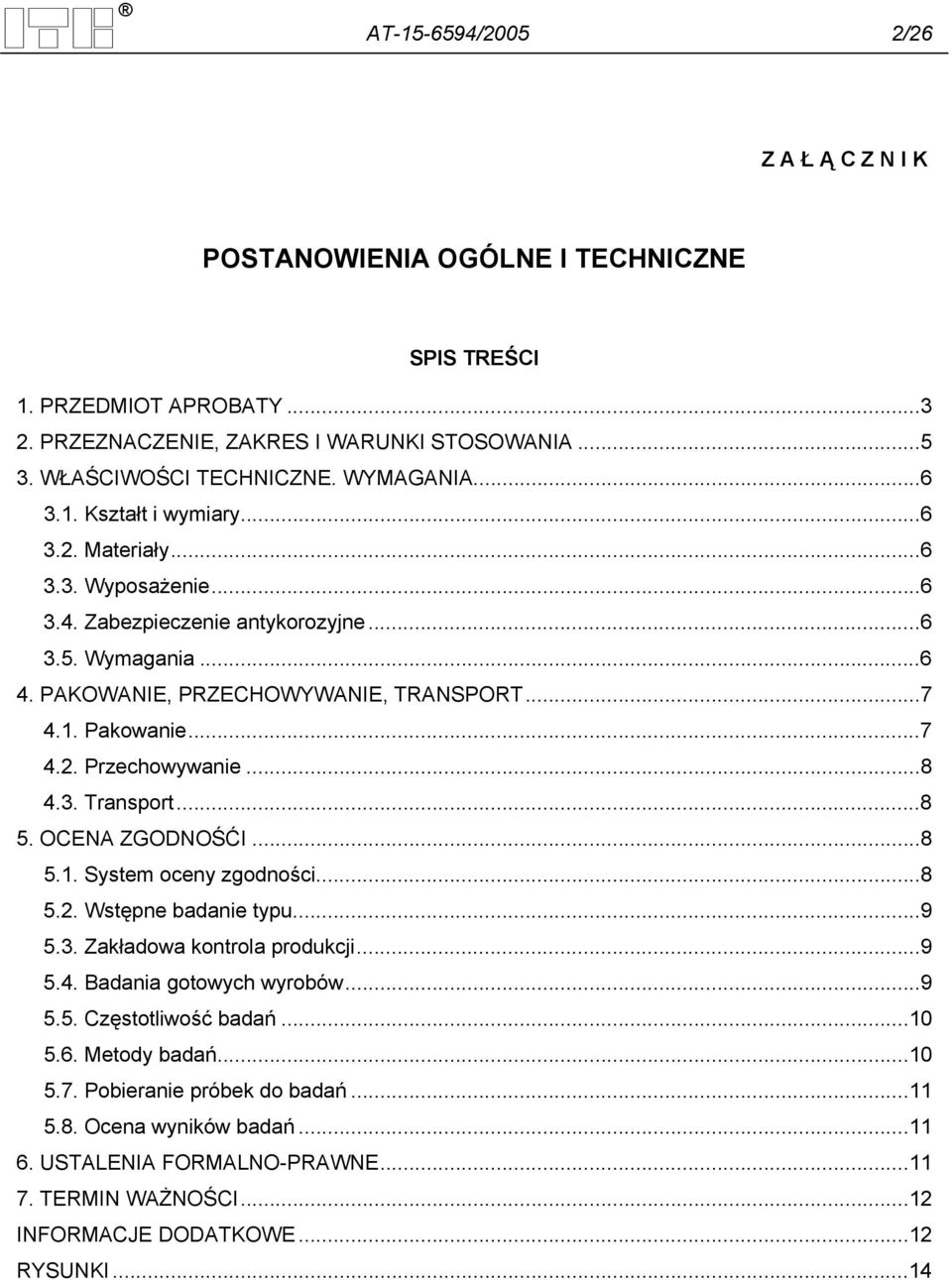

2 AT /2005 2/26 Z A Ł Ą C Z N I K POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Kształt i wymiary Materiały Wyposażenie Zabezpieczenie antykorozyjne Wymagania PAKOWANIE, PRZECHOWYWANIE, TRANSPORT Pakowanie Przechowywanie Transport OCENA ZGODNOŚĆI System oceny zgodności Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI...12 INFORMACJE DODATKOWE...12 RYSUNKI...14

3 AT /2005 3/26 POSTANOWIENIA OGÓLNE I TECHNICZNE 1. PRZEDMIOT APROBATY Przedmiotem Aprobaty Technicznej ITB są przeciwpożarowe bramy segmentowe typów T30 TITAN i T60 TITAN, produkowane przez firmę JANSEN Brandschutz-Tore GmbH & Co. KG, Am Wattberg 51, Surwold, Niemcy. Bramy segmentowe T30 TITAN (rys. 1 6) i T60 TITAN (rys. 7 12) są pionowymi, ruchomymi przegrodami utworzonymi z segmentów połączonych zawiasowo. Wymiary bram typu T30 TITAN w świetle przejścia wynoszą: - wysokość mm, - szerokość mm. Wymiary bram typu T60 TITAN w świetle przejścia wynoszą: - wysokość mm, - szerokość mm. Bramy segmentowe T30 TITAN i T60 TITAN składają się z: ościeżnicy, zespołu segmentów, prowadnic, zespołu napędowego z przekładnią i rolek tocznych. W zależności od przeznaczenia i powierzchni bramy otwierane są przy pomocy cięgna, przekładni łańcuchowej lub elektromechanicznych zespołów napędowych. Zespół napędowy wyposażony jest w urządzenie utrzymujące bramę w pozycji otwartej oraz w przekładnię posiadającą funkcję stabilizacji prędkości zamykania. Bramy są zabezpieczone przed opadnięciem, przy czym bramy z napędem posiadają krawędziową listwę bezpieczeństwa, powodującą zatrzymanie bramy i cofnięcie jej do góry w momencie napotkania na przeszkodę. Bramy obsługiwane ręcznie zamykają się automatycznie w przypadku pożaru, po podaniu sygnału z centali sygnalizacji pożaru, utrzymując stabilną prędkość zamykania poprzez regulator prędkości zamykania. Bramy z napędem mogą być wyposażone w centralkę sterującą do automatycznego zamknięcia bramy w przypadku pożaru. W bramach typów T30 TITAN i T60 TITAN stosowane są segmenty pełne i z przeszkleniami. Wysokości powtarzalnych segmentów wynoszą mm, wysokość górnego segmentu wynosi mm zaś dolnego mm. Grubość segmentu wynosi 62 mm. Poszycie segmentów wykonywane jest z blach stalowych, ocynkowanych DX51D+Z275 (wg PN- EN 10142:2003) i malowanych w kolorach wg katalogu RAL lub ze stali nierdzewnej, grubości 0,75

4 AT /2005 4/26 0,88 mm. Segmenty bram typu T30 TITAN wypełnione są płytami Botiboard 100 (firmy Thermal Ceramics GmbH & Co. KG), grubości 60 mm i gęstości nie mniejszej niż 150 kg/m 3. Segmenty bram typu T60 TITAN wypełnione są płytami Botiboard 200 (firmy Thermal Ceramics GmbH & Co. KG), grubości 2 x 30 mm i gęstości nie mniejszej niż 260 kg/m 3. Segment górny, wzdłuż dolnej jego krawędzi, segment dolny, wzdłuż górnej jego krawędzi oraz segmenty pośrednie, wzdłuż dolnej i górnej ich krawędzi, zakończone są profilami tworzącymi połączenie zawiasowe, które są wypełnione, zgodnie z rys. 4 i 11, gipsem i płytami Promatect H (firmy PROMAT), o przekrojach 45 x 5 mm i 34 x 12 mm. Materiały wypełniające są połączone klejem ICEMA WG pomiędzy sobą oraz z blachą poszycia segmentów. Segmenty bram typu T30 TITAN mogą mieć przeszklenia o wymiarach nie większych niż (szerokość x wysokość): 360 x 360 mm lub Ø 360 mm, wykonane z szyb PYROSTOP: typów 30-18, 30-20, lub (firmy FLACHGLAS), grubości nie mniejszej niż 15 mm lub szyb PROMAGLAS 30: typów 1, 3 lub 5 (firmy PROMAT), grubości nie mniejszej niż 17 mm. Segmenty bram typu T60 TITAN mogą mieć przeszklenia o wymiarach nie większych niż (szerokość x wysokość): 360 x 360 mm lub Ø 360 mm, wykonane z szyb PYROSTOP typu (firmy FLACHGLAS), grubości nie mniejszej niż 25 mm lub szyb PROMAGLAS 60 typu 1 (firmy PROMAT), grubości nie mniejszej niż 21 mm. Ościeżnica bramy, o przekroju zgodnym z rys. 2, 3, 5, 8, 9 i 12, wykonana jest z blachy stalowej, ocynkowanej DX51D+Z275 (wg PN-EN 10142:2003) i malowanej, grubości 2 mm, zaś profil maskujący ościeżnicy wykonany jest z blachy, jak wyżej lecz grubości 1,5 mm. Bramy mają uszczelki boczne z EPDM (firmy Jansen), uszczelkę progową z EPDM (firmy Jansen) oraz uszczelki pęczniejące usytuowane: w stykach segmentów - Promatect H (firmy PROMAT), o przkroju 45 x 5 mm i Promaseal-PL (firmy PROMAT), o przekrojach 45 x 2,1 mm i 12 x 2,1 mm; na krawędzi górnej segmentu górnego - Promatect H (firmy PROMAT), o przkroju 85 x 12 mm i Promaseal-PL (firmy PROMAT), o przekroju 15 x 2,1 mm; w profilach labiryntowych znajdujących sie na ścianach wzdłuż krawędzi pionowych bramy - Promaseal-PL (firmy PROMAT), o przekrojach 24 x 2,1 mm i 35 x 2,1 mm. Usytuowanie uszczczelek pokazane jest na rys. 2 6, Bramy są wyposażone w prowadnice do prowadzenia: pionowego, podwyższonego, normalnego lub z niskim nadprożem. Właściwości techniczne bram podano w p. 3.

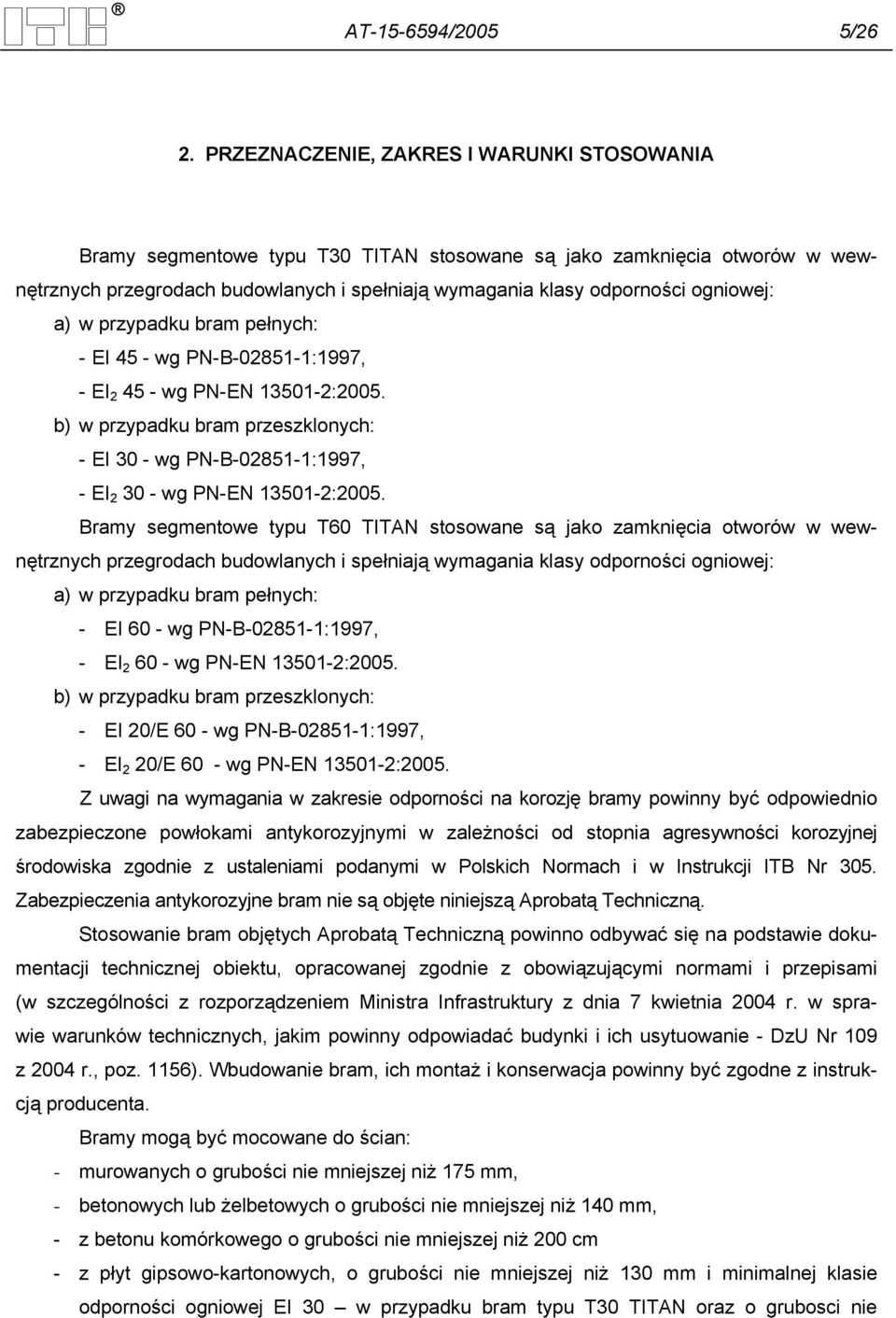

5 AT /2005 5/26 2. PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Bramy segmentowe typu T30 TITAN stosowane są jako zamknięcia otworów w wewnętrznych przegrodach budowlanych i spełniają wymagania klasy odporności ogniowej: a) w przypadku bram pełnych: - EI 45 - wg PN-B :1997, - EI wg PN-EN :2005. b) w przypadku bram przeszklonych: - EI 30 - wg PN-B :1997, - EI wg PN-EN :2005. Bramy segmentowe typu T60 TITAN stosowane są jako zamknięcia otworów w wewnętrznych przegrodach budowlanych i spełniają wymagania klasy odporności ogniowej: a) w przypadku bram pełnych: - EI 60 - wg PN-B :1997, - EI wg PN-EN :2005. b) w przypadku bram przeszklonych: - EI 20/E 60 - wg PN-B :1997, - EI 2 20/E 60 - wg PN-EN :2005. Z uwagi na wymagania w zakresie odporności na korozję bramy powinny być odpowiednio zabezpieczone powłokami antykorozyjnymi w zależności od stopnia agresywności korozyjnej środowiska zgodnie z ustaleniami podanymi w Polskich Normach i w Instrukcji ITB Nr 305. Zabezpieczenia antykorozyjne bram nie są objęte niniejszą Aprobatą Techniczną. Stosowanie bram objętych Aprobatą Techniczną powinno odbywać się na podstawie dokumentacji technicznej obiektu, opracowanej zgodnie z obowiązującymi normami i przepisami (w szczególności z rozporządzeniem Ministra Infrastruktury z dnia 7 kwietnia 2004 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie - DzU Nr 109 z 2004 r., poz. 1156). Wbudowanie bram, ich montaż i konserwacja powinny być zgodne z instrukcją producenta. Bramy mogą być mocowane do ścian: - murowanych o grubości nie mniejszej niż 175 mm, - betonowych lub żelbetowych o grubości nie mniejszej niż 140 mm, - z betonu komórkowego o grubości nie mniejszej niż 200 cm - z płyt gipsowo-kartonowych, o grubości nie mniejszej niż 130 mm i minimalnej klasie odporności ogniowej EI 30 w przypadku bram typu T30 TITAN oraz o grubosci nie

6 AT /2005 6/26 mniejszej niz 155 mm i minimalnej klasie odporności ogniowej EI 60 - w przypadku bram typu T60 TITAN. Bramy zostały pozytywnie ocenione pod względem zagrożenia dla zdrowia przez Państwowy Zakład Higieny w Warszawie - Atest Higieniczny nr HK/B/0629/04/ WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Kształt i wymiary Kształt i wymiary przeciwpożarowych bram segmentowych typu T30 TITAN i T60 TITAN powinny być zgodne z p. 1 i rys Odchyłki wymiarów liniowych bramy powinny być zgodne z wymaganiami normy BN- 85/ /03, a odchyłki wymiarów grubości powinny się mieścić w klasie tolerancji c (zgrubna) wg PN-EN : Materiały Bramy typu T30 TITAN i T60 TITAN wykonywane są z blachy stalowej DX52D + ZA275 (wg PN-EN 10142:2003). Wypełnienia segmentów pełnych oraz przeszklenia powinny być zgodne z p Wyposażenie Stosowane wyposażenie bram powinno być zgodne z p Zabezpieczenia antykorozyjne Zabezpieczenia antykorozyjne elementów bram nie są objęte niniejszą Aprobatą Techniczną Wymagania Aspekty mechaniczne i bezpieczeństwo użytkowania bram z napędem. Bramy powinny spełniać wymagania norm PN-EN 12453:2002 i PN-EN 12604:2002.

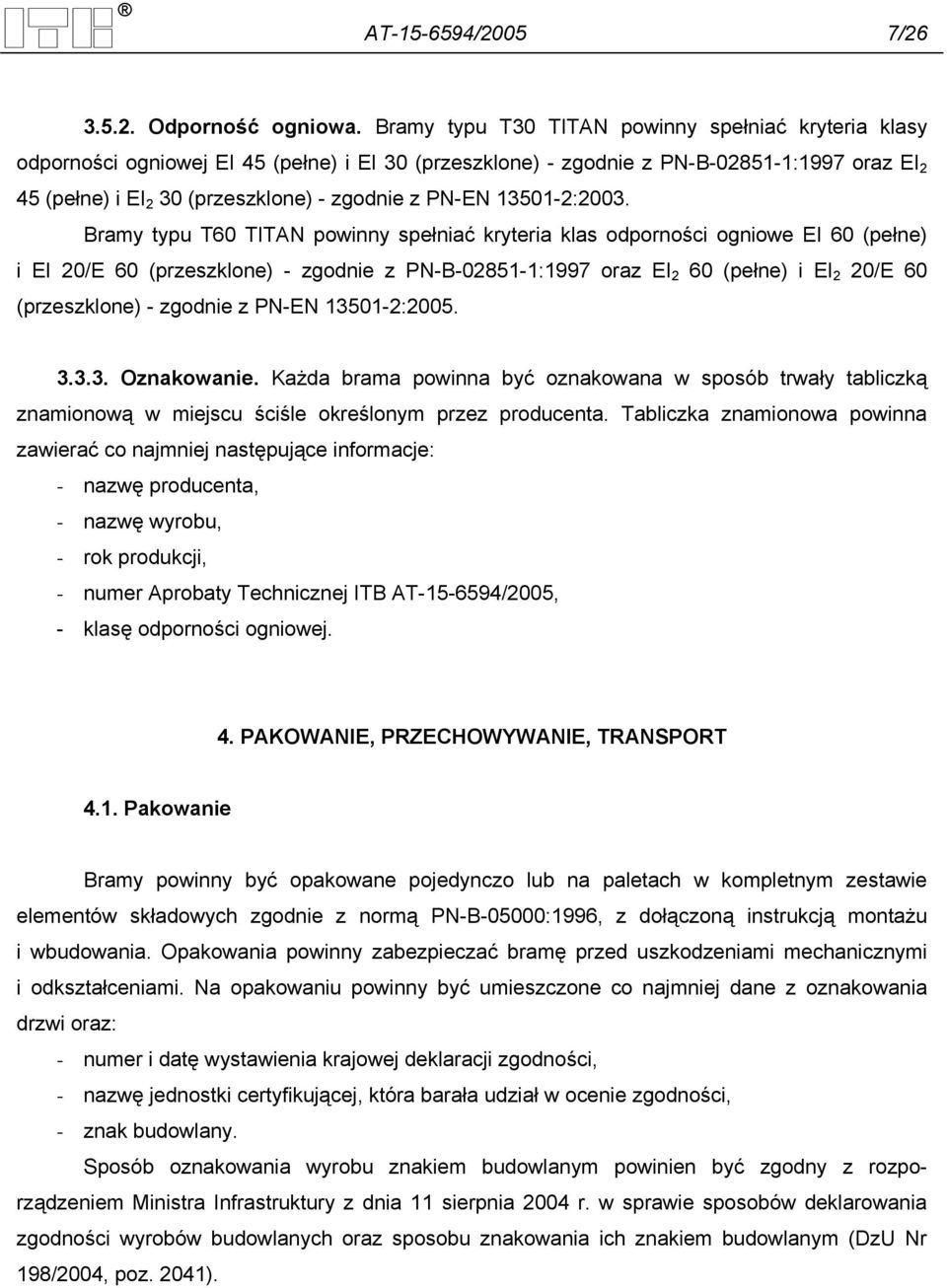

7 AT /2005 7/ Odporność ogniowa. Bramy typu T30 TITAN powinny spełniać kryteria klasy odporności ogniowej EI 45 (pełne) i EI 30 (przeszklone) - zgodnie z PN-B :1997 oraz EI 2 45 (pełne) i EI 2 30 (przeszklone) - zgodnie z PN-EN :2003. Bramy typu T60 TITAN powinny spełniać kryteria klas odporności ogniowe EI 60 (pełne) i EI 20/E 60 (przeszklone) - zgodnie z PN-B :1997 oraz EI 2 60 (pełne) i EI 2 20/E 60 (przeszklone) - zgodnie z PN-EN : Oznakowanie. Każda brama powinna być oznakowana w sposób trwały tabliczką znamionową w miejscu ściśle określonym przez producenta. Tabliczka znamionowa powinna zawierać co najmniej następujące informacje: - nazwę producenta, - nazwę wyrobu, - rok produkcji, - numer Aprobaty Technicznej ITB AT /2005, - klasę odporności ogniowej. 4. PAKOWANIE, PRZECHOWYWANIE, TRANSPORT 4.1. Pakowanie Bramy powinny być opakowane pojedynczo lub na paletach w kompletnym zestawie elementów składowych zgodnie z normą PN-B-05000:1996, z dołączoną instrukcją montażu i wbudowania. Opakowania powinny zabezpieczać bramę przed uszkodzeniami mechanicznymi i odkształceniami. Na opakowaniu powinny być umieszczone co najmniej dane z oznakowania drzwi oraz: - numer i datę wystawienia krajowej deklaracji zgodności, - nazwę jednostki certyfikującej, która barała udział w ocenie zgodności, - znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU Nr 198/2004, poz. 2041).

8 AT /2005 8/ Przechowywanie Bramy powinny być przechowywane zgodnie z normą PN-B-05000:1996 w pomieszcze niach zabezpieczających przed opadami atmosferycznymi oraz z dala od czynników żrących itp Transport Opakowania z bramami należy transportować w sposób zabezpieczający je przed uszkodzeniem lub zniszczeniem, zgodnie z wytycznymi producenta uwzględniającymi wymagania przepisów obowiązujących w transporcie drogowym i kolejowym przy przewożeniu tego typu wyrobów oraz z wymaganiami określonymi w normie PN-B-05000: OCENA ZGODNOŚCI 5.1. System oceny zgodności Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (DzU Nr 92/2004, poz. 881), wyrób, którego dotyczy niniejsza Aprobata Techniczna, może być wprowadzony do obrotu i stosowany przy wykonywaniu robót budowlanych w zakresie odpowiadającym jego właściwościom użytkowym i przeznaczeniu, jeżeli producenit dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2005 i oznakował wyrób znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (DzU Nr 198/2004, poz. 2041) oceny zgodności wyrobu objętego Aprobatą Techniczną ITB AT /2005 dokonuje producent, stosując system 1. W przypadku systemu 1 oceny zgodności, producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2005, jeżeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie: a) zadania producenta: - zakładowej kontroli produkcji, - uzupełniających badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez producenta, zgodnie z ustalonym planem badań, obejmującym badania według p , b) zadania akredytowanej jednostki: - wstępnego badania typu,

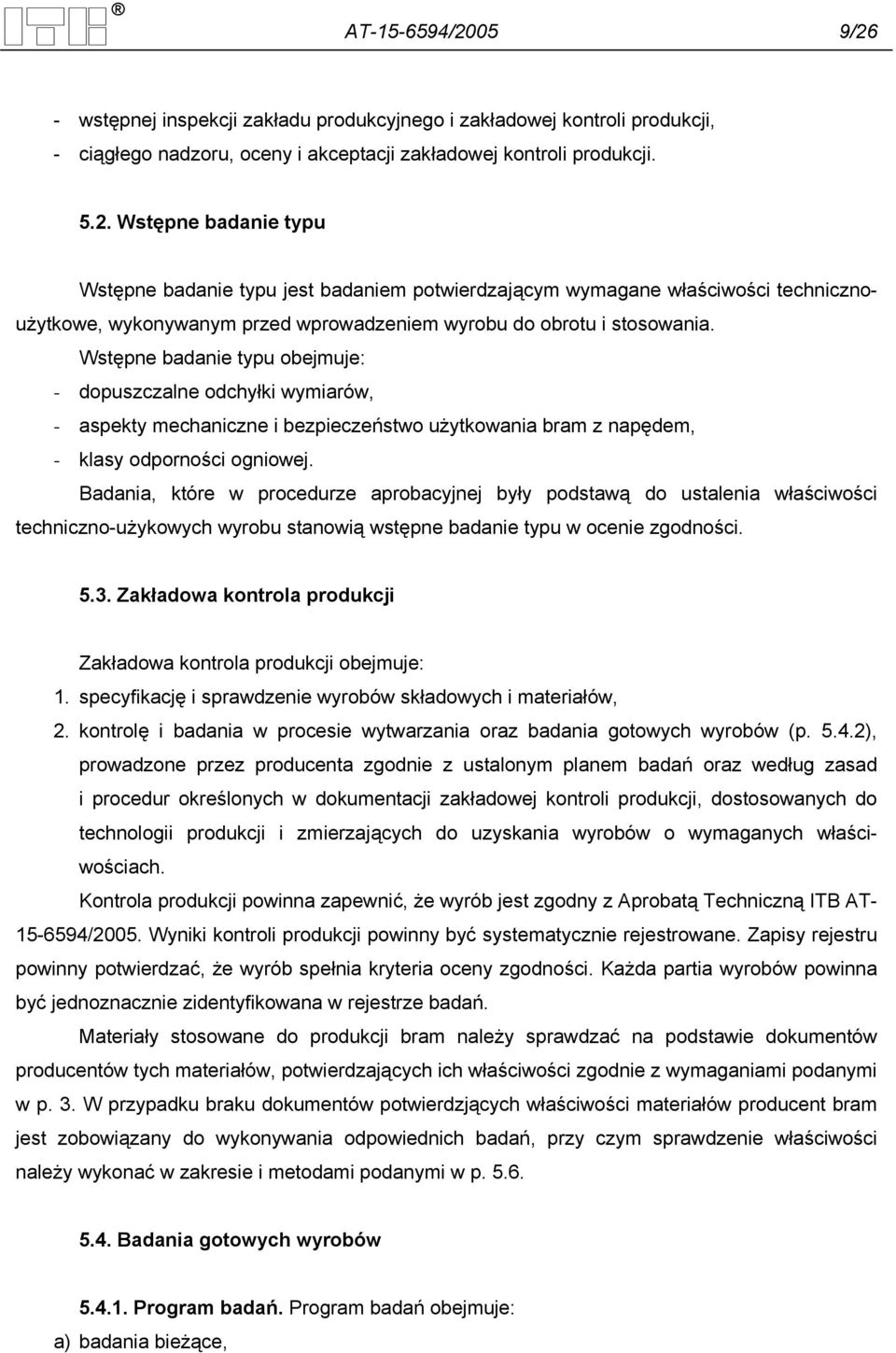

9 AT /2005 9/26 - wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, - ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości technicznoużytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu i stosowania. Wstępne badanie typu obejmuje: - dopuszczalne odchyłki wymiarów, - aspekty mechaniczne i bezpieczeństwo użytkowania bram z napędem, - klasy odporności ogniowej. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użykowych wyrobu stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzenie wyrobów składowych i materiałów, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p ), prowadzone przez producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewnić, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2005. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyrób spełnia kryteria oceny zgodności. Każda partia wyrobów powinna być jednoznacznie zidentyfikowana w rejestrze badań. Materiały stosowane do produkcji bram należy sprawdzać na podstawie dokumentów producentów tych materiałów, potwierdzających ich właściwości zgodnie z wymaganiami podanymi w p. 3. W przypadku braku dokumentów potwierdzjących właściwości materiałów producent bram jest zobowiązany do wykonywania odpowiednich badań, przy czym sprawdzenie właściwości należy wykonać w zakresie i metodami podanymi w p Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące,

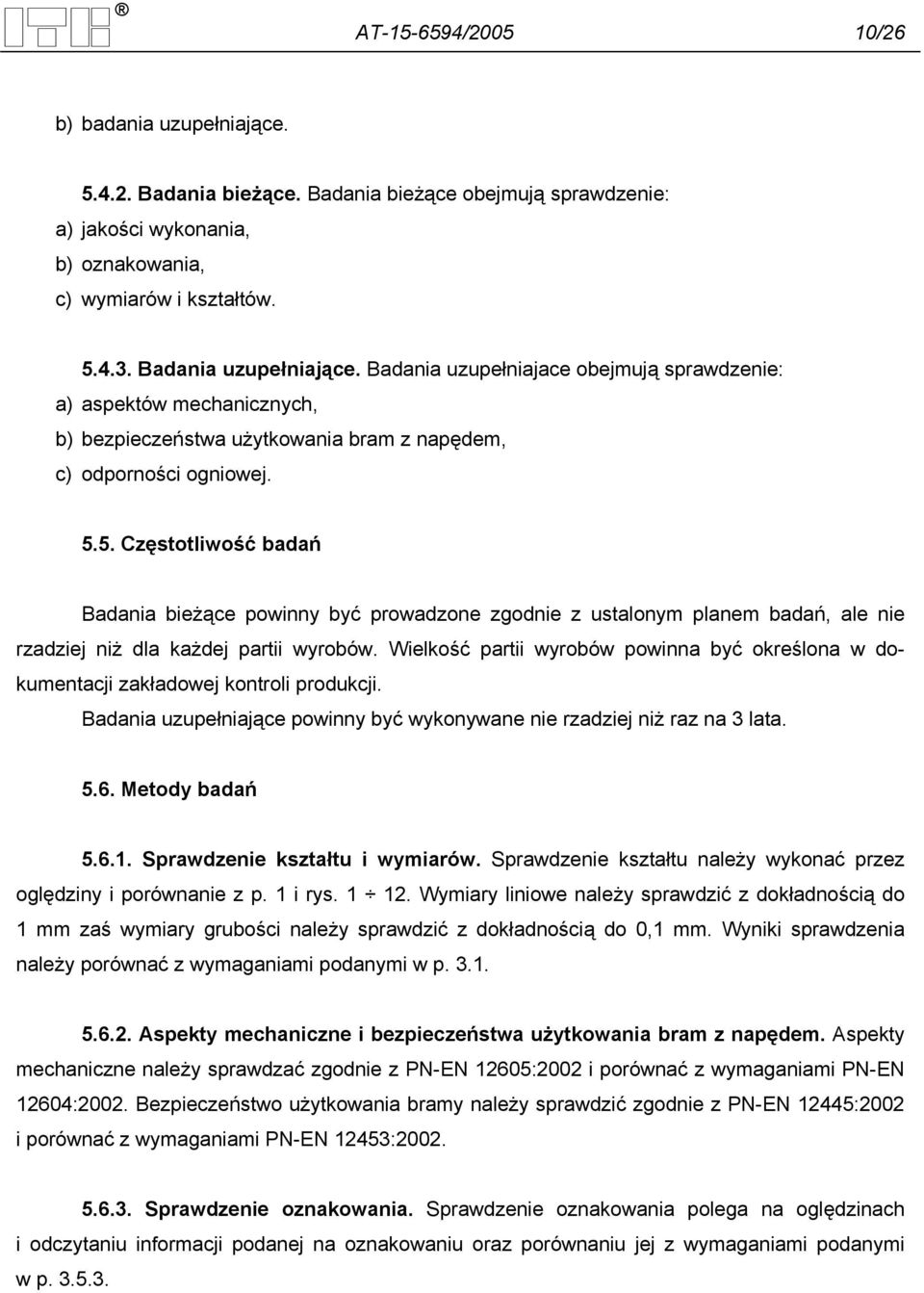

10 AT / /26 b) badania uzupełniające Badania bieżące. Badania bieżące obejmują sprawdzenie: a) jakości wykonania, b) oznakowania, c) wymiarów i kształtów Badania uzupełniające. Badania uzupełniajace obejmują sprawdzenie: a) aspektów mechanicznych, b) bezpieczeństwa użytkowania bram z napędem, c) odporności ogniowej Częstotliwość badań Badania bieżące powinny być prowadzone zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji. Badania uzupełniające powinny być wykonywane nie rzadziej niż raz na 3 lata Metody badań Sprawdzenie kształtu i wymiarów. Sprawdzenie kształtu należy wykonać przez oględziny i porównanie z p. 1 i rys Wymiary liniowe należy sprawdzić z dokładnością do 1 mm zaś wymiary grubości należy sprawdzić z dokładnością do 0,1 mm. Wyniki sprawdzenia należy porównać z wymaganiami podanymi w p Aspekty mechaniczne i bezpieczeństwa użytkowania bram z napędem. Aspekty mechaniczne należy sprawdzać zgodnie z PN-EN 12605:2002 i porównać z wymaganiami PN-EN 12604:2002. Bezpieczeństwo użytkowania bramy należy sprawdzić zgodnie z PN-EN 12445:2002 i porównać z wymaganiami PN-EN 12453: Sprawdzenie oznakowania. Sprawdzenie oznakowania polega na oględzinach i odczytaniu informacji podanej na oznakowaniu oraz porównaniu jej z wymaganiami podanymi w p

11 AT / / Badanie odporności ogniowej. Badanie odporności ogniowej bramy należy wykonać wg normy PN-EN :2002. Wyniki badań należy porównać z wymaganiami podanymi w p Pobieranie próbek do badań Próbki do badań należy pobierać zgodnie z normą PN-83/N Ocena wyników badań Wyprodukowany wyrób należy uznać za zgodny z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO - PRAWNE 6.1. Aprobata Techniczna ITB AT /2005 zastępuje Aprobatę Techniczna ITB AT / Aprobata Techniczna AT /2005 jest dokumentem stwierdzającym przydatność przeciwpożarowych bram segmentowych typów T30 TITAN i T60 TITAN do stosowania w budownictwie w zakresie wynikającym z Aprobaty. Zgodnie z art. 4, art. 5 ust. 1, p. 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (DzU Nr 92/2004, poz. 881), wyrób, którego dotyczy niniejsza Aprobata Techniczna, może być wprowadzony do obrotu i stosowany przy wykonywaniu robót budowlanych w zakresie odpowiadającym jego właściwościom użytkowym i przeznaczeniu, jeżeli producenit dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2005 i oznakował wyrób znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna nie narusza uprawnień wnioskodawcy wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo Własności Przemysłowej (DzU Nr 119/2003, poz.117). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB.

12 AT / / ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia producenta przeciwpożarowych bram segmentowych typów T30 TITAN i T60 TITAN od odpowiedzialności za właściwą jakość wyrobów objętych Aprobatą, a wykonawców robót budowlanych od odpowiedzialności za właściwe zastosowanie i prawidłową jakość wbudowania W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych ze stosowaniem w budownictwie przeciwpożarowych bram segmentowych typów T30 TITAN i T60 TITAN należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2005 jest ważna do 30 listpada 2010 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem, nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. Koniec INFORMACJE DODATKOWE Normy i dokumenty związane PN-B :1997 PN-EN :2002 PN-EN :2005 Ochrona przeciwpożarowa budynków. Badania odporności ogniowej elementów budynków. Wymagania ogólne i klasyfikacja Badania odporności ogniowej zestawów drzwiowych i żaluzjowych. Część 1. Drzwi i żaluzje przeciwpożarowe Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 2. Klasyfikacja na podstawie badań odporności ogniowej z wyłączeniem instalacji wentylacyjnej

13 AT / /26 PN-EN 10142:2003 BN-85/ /03 PN-EN 12604:2002 PN-EN :1999 PN-B-05000:1996 PN-83/N PN-EN 12453:2002 PN-EN 12605:2002 PN-EN 12445:2002 Procedura badawcza ITB LL-81 Stal niskowęglowa. Taśmy i blachy ocynkowane ogniowo w sposób ciągły do obróbki plastycznej na zimno. Techniczne warunki dostawy Elementy budowlane metalowe. Wrota stalowe rozwierane. Wymagania i badania Bramy. Aspekty mechaniczne. Wymagania Tolerancje ogólne. Tolerancje wymiarów liniowych i kątów bez indywidualnych oznaczeń tolerancji Okna i drzwi. Pakowanie, przechowywanie i transport Statystyczna kontrola jakości. Losowy wybór jednostek do próbek Bramy. Bezpieczeństwo użytkowania bram z napędem. Wymagania Bramy. Aspekty mechaniczne. Metody badań Bramy. Bezpieczeństwo użytkowania bram z napędem. Metody badań Badanie bram segmentowych Raporty z badań i oceny 1. Ocena techniczna ognioodpornych bram segmentowych T30 TITAN i T60 TITAN w zakresie aspektów mechanicznych i bezpieczeństwa użytkowania dla potrzeb aprobacyjnych i certyfikacyjnych - nr NL-3104/A/04 - Zakład Badań Lekkich Przegród i Przeszkleń ITB 2. Ocena techniczna ognioodpornych bram segmentowych T30 TITAN i T60 TITAN w zakresie aspektów mechanicznych i bezpieczeństwa użytkowania dla potrzeb aprobacyjnych i certyfikacyjnych. Część 2: Ocena techniczna na podstawie badań - nr NL-3104/A/04 - Zakład Badań Lekkich Przegród i Przeszkleń ITB 3. Klasyfikacja w zakresie odporności ogniowej przeciwpożarowych bram segmentowych typów T30 TITAN i T60 TITAN praca nr NP-1322/A/04/ZL - Zakład Badań Ogniowych ITB 4. Klasyfikacja w zakresie odporności ogniowej segmentowych bram stalowych T30 TITAN oraz T60 TITAN firmy JANSEN Brandschutz-Tore GmbH & Co., KG praca nr NP-1307/A/04/ZL - Zakład Badań Ogniowych ITB 5. Atest Higieniczny nr HK/B/1617/01/ Państwowy Zakład Higieny w Warszawie

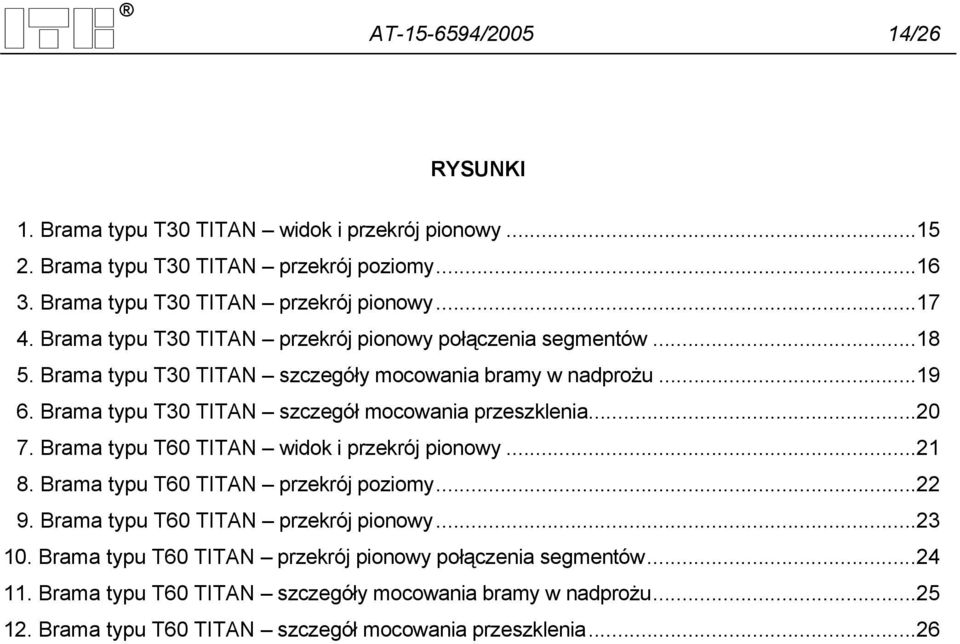

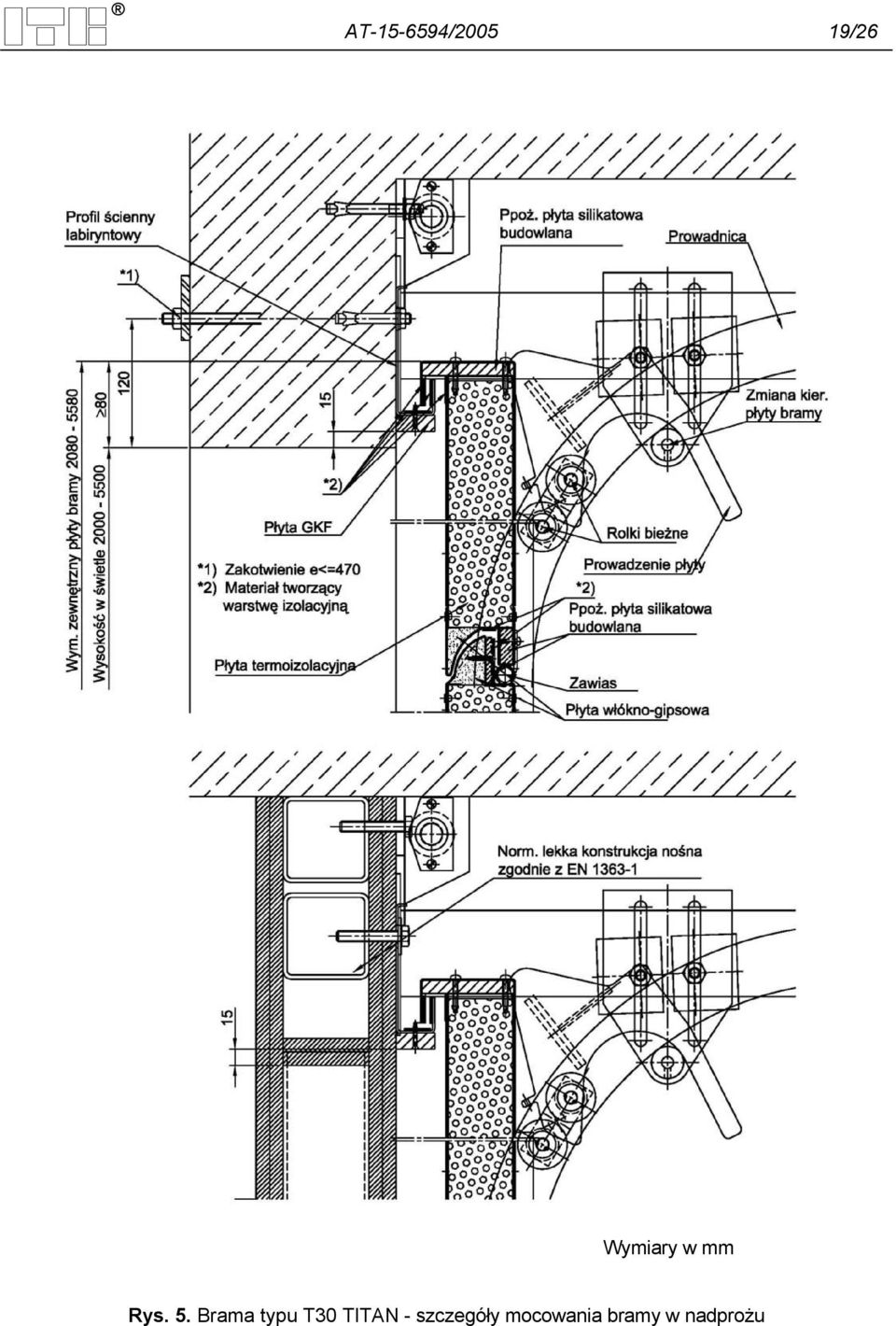

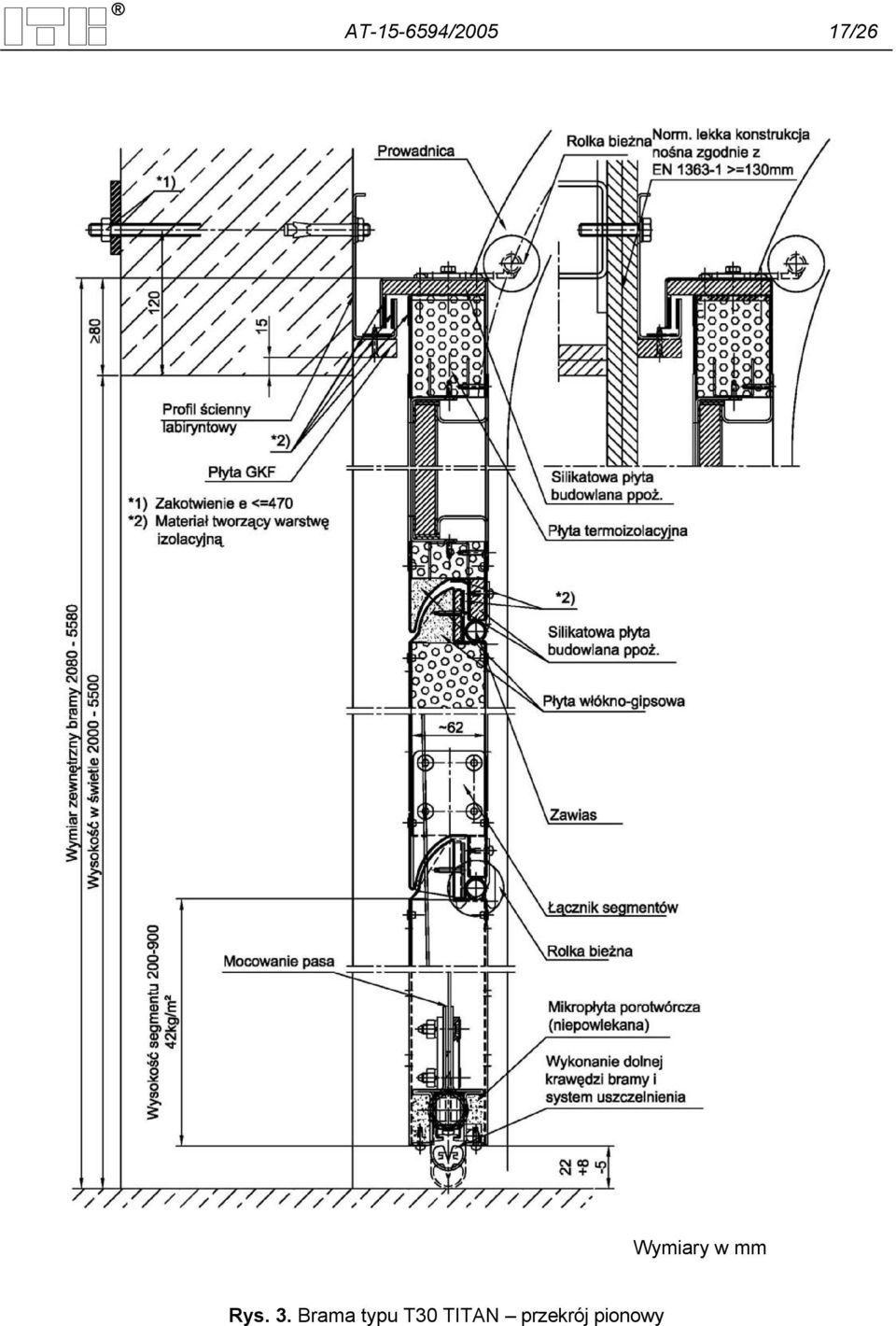

14 AT / /26 RYSUNKI 1. Brama typu T30 TITAN widok i przekrój pionowy Brama typu T30 TITAN przekrój poziomy Brama typu T30 TITAN przekrój pionowy Brama typu T30 TITAN przekrój pionowy połączenia segmentów Brama typu T30 TITAN szczegóły mocowania bramy w nadprożu Brama typu T30 TITAN szczegół mocowania przeszklenia Brama typu T60 TITAN widok i przekrój pionowy Brama typu T60 TITAN przekrój poziomy Brama typu T60 TITAN przekrój pionowy Brama typu T60 TITAN przekrój pionowy połączenia segmentów Brama typu T60 TITAN szczegóły mocowania bramy w nadprożu Brama typu T60 TITAN szczegół mocowania przeszklenia...26
