1 Rozdzielnica 8PT z badaniem typu z szynami zbiorczymi z ty³u sivacon

2 Rozwi¹zanie w zasiêgu rêki dla ka dego wyzwania: SIVACON Na ca³ym œwiecie badanie typu dla rozdzielnic niskiego napiêcia staje siê coraz czêœciej podstawowym wymogiem. W przysz³oœci chyba nikt nie przejdzie obojêtnie obok tego tematu. Dobrze, e nasza rozdzielnica SIVACON dostarczana jest wy³¹cznie z badaniem typu. Ale na tym nie koniec. Razem z koncepcj¹ Partnera technologicznego SIVACON Siemens stawia u Pañstwa drzwi wszechstronn¹ rozdzielnicê niskiego napiêcia SIVACON z pe³nym badaniem typu. Szybciej, elastyczniej i atrakcyjniej finansowo, ni kiedykolwiek dotychczas, a to dziêki naszym kompetentnym i wykwalifikowanym producentom rozdzielnic a dodatkowo ze wszystkimi korzyœciami, które mo e Pañstwu zaoferowaæ tylko lokalny oferent. Dla szczególnych wymagañ w projektach infrastrukturalnych otrzymuj¹ Pañstwo od zaraz nasz¹ now¹ rozdzielnicê SIVACON z szynami zbiorczymi z ty³u oraz wyposa on¹ oczywiœcie w najnowoczeœniejsz¹ aparaturê ³¹czeniow¹. Pañstwa korzyœæ: Partner technologiczny SIVACON S¹ to wybrani przez Siemensa, wykwalifikowani i ci¹gle kontrolowani producenci rozdzielnic znajduj¹cy siê w Pañstwa pobli u. Dodatkowo zawsze otrzymuj¹ Pañstwo know-how Siemensa na warunkach, które zaoferowaæ mo e tylko lokalny sprzedawca. Szybko, elastycznie i tanio. 2

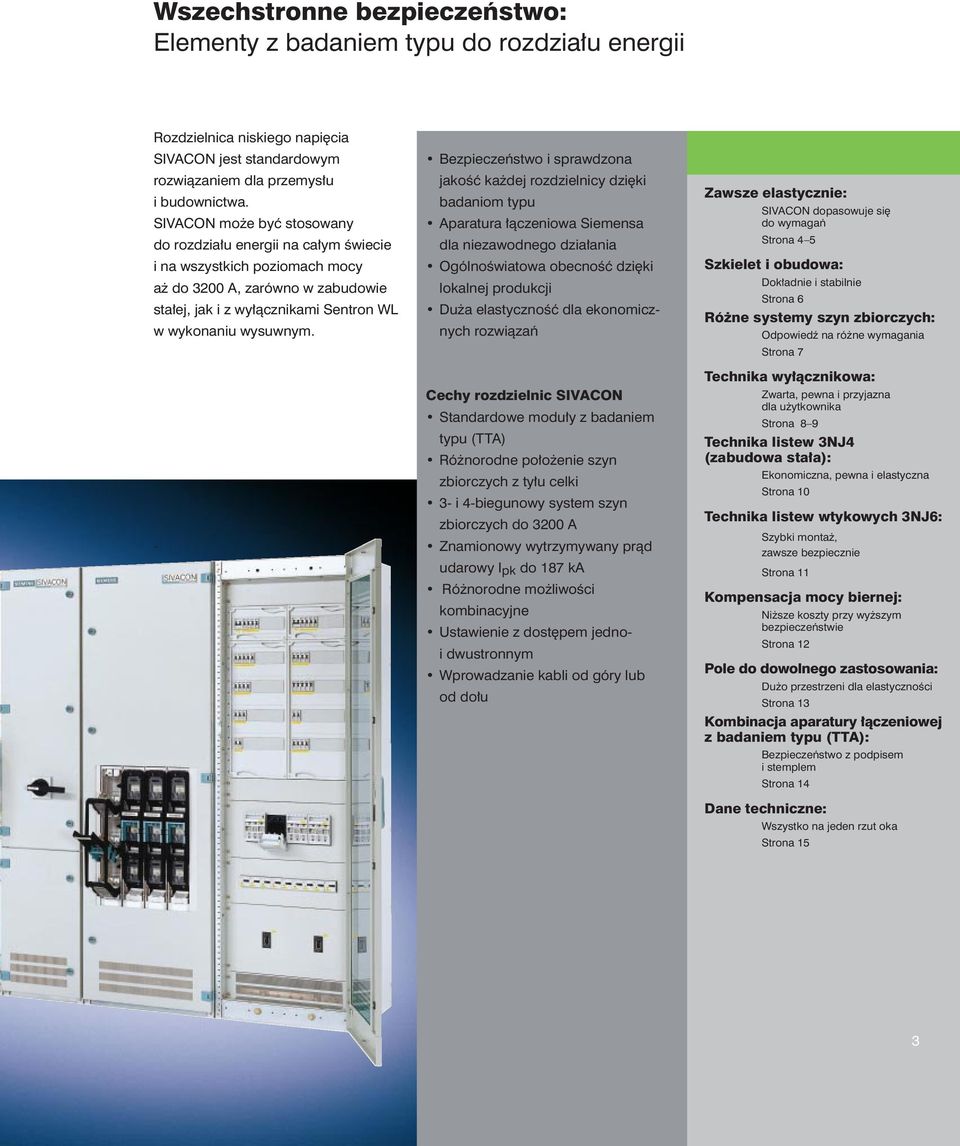

3 Wszechstronne bezpieczeñstwo: Elementy z badaniem typu do rozdzia³u energii Rozdzielnica niskiego napiêcia SIVACON jest standardowym rozwi¹zaniem dla przemys³u i budownictwa. SIVACON mo e byæ stosowany do rozdzia³u energii na ca³ym œwiecie i na wszystkich poziomach mocy a do 3200 A, zarówno w zabudowie sta³ej, jak i z wy³¹cznikami Sentron WL w wykonaniu wysuwnym. - Bezpieczeñstwo i sprawdzona jakoœæ ka dej rozdzielnicy dziêki badaniom typu Aparatura ³¹czeniowa Siemensa dla niezawodnego dzia³ania Ogólnoœwiatowa obecnoœæ dziêki lokalnej produkcji Du a elastycznoœæ dla ekonomicznych rozwi¹zañ Cechy rozdzielnic SIVACON Standardowe modu³y z badaniem typu (TTA) Ró norodne po³o enie szyn zbiorczych z ty³u celki 3- i 4-biegunowy system szyn zbiorczych do 3200 A Znamionowy wytrzymywany pr¹d udarowy I pk do 187 ka Ró norodne mo liwoœci kombinacyjne Ustawienie z dostêpem jednoi dwustronnym Wprowadzanie kabli od góry lub od do³u Zawsze elastycznie: SIVACON dopasowuje siê do wymagañ Strona 4 5 Szkielet i obudowa: Dok³adnie i stabilnie Strona 6 Ró ne systemy szyn zbiorczych: OdpowiedŸ na ró ne wymagania Strona 7 Technika wy³¹cznikowa: Zwarta, pewna i przyjazna dla u ytkownika Strona 8 9 Technika listew 3NJ4 (zabudowa sta³a): Ekonomiczna, pewna i elastyczna Strona 10 Technika listew wtykowych 3NJ6: Szybki monta, zawsze bezpiecznie Strona 11 Kompensacja mocy biernej: Ni sze koszty przy wy szym bezpieczeñstwie Strona 12 Pole do dowolnego zastosowania: Du o przestrzeni dla elastycznoœci Strona 13 Kombinacja aparatury ³¹czeniowej z badaniem typu (TTA): Bezpieczeñstwo z podpisem i stemplem Strona 14 Dane techniczne: Wszystko na jeden rzut oka Strona 15 3

4 Zawsze elastycznie: SIVACON dopasowuje siê do wymagañ Technologia modularna w rozdzielnicach SIVACON umo liwia jej optymalne dopasowanie do wszystkich potrzeb. Uniwersalne po³o enie szyn zbiorczych z ty³u celki (do wyboru na górze lub na dole) Mo liwoœæ ró norakiego wyposa ania przedzia³ów aparatowych Wynikaj¹ca z praktyki separacja wewnêtrzna przedzia³ów funkcjonalnych os³ona szyn zbiorczych œcianki oddzielaj¹ce s¹siednie celki 600 Przedzia³ aparatowy Przedzia³ szyn zbiorczych Przedzia³ kablowy do wyboru z boku, na górze lub na dole (zale nie od zastosowanej techniki) 2000/2200 (z coko³em) 4

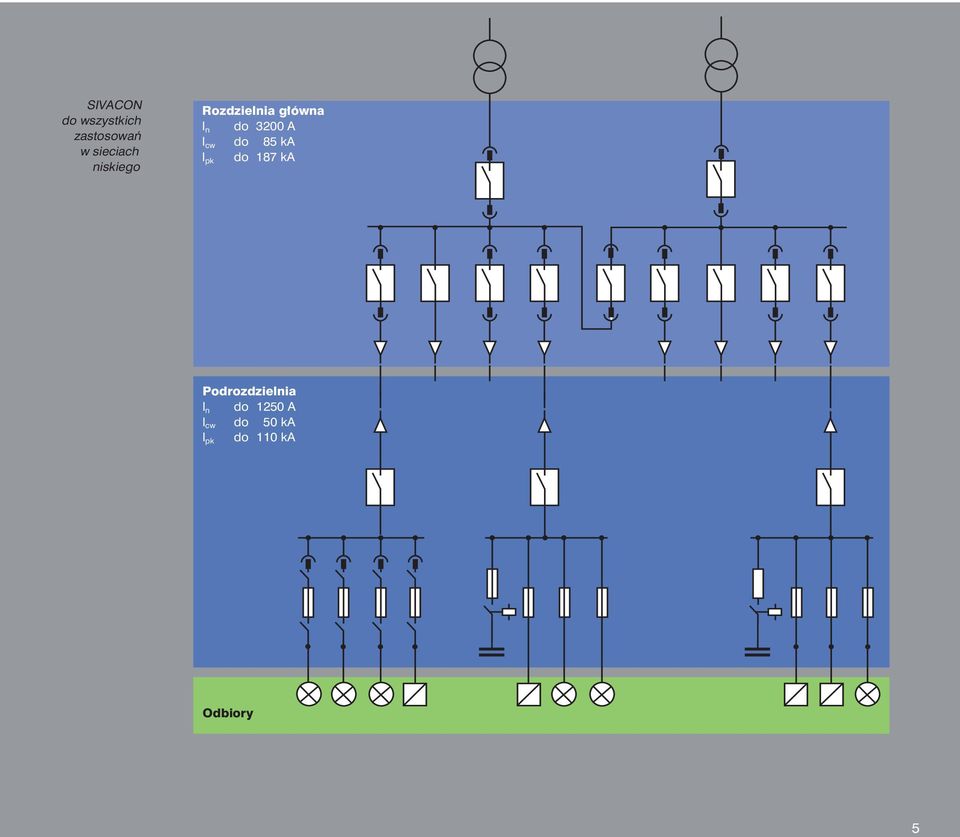

5 SIVACON do wszystkich zastosowañ w sieciach niskiego Rozdzielnia g³ówna l n do 3200 A l cw do 85 ka do 187 ka l pk Podrozdzielnia l n do 1250 A l cw do 50 ka do 110 ka l pk Odbiory 5

6 Szkielet i obudowa: Dok³adnie i stabilnie Szkielet, bêd¹cy elementem noœnym celki, zbudowany jest ze wzajemnie po³¹czonych sztywnych profili z blachy stalowej: dok³adny i stabilny szkielet rozdzielnicy SIVACON dostêpny jest w wykonaniu skrêcanym. Dookólne otworowanie z rastrem 25 mm do zabudowy indywidualnej K¹t otwarcia drzwi do 180 Drzwi z zamkiem obrotowym lub ryglem uchylnym Cokó³ 200 mm (optymalny) Wykoñczenie powierzchni: Szkielet, cokó³ cynkowane Obudowa cynkowana Œciany boczne, drzwi, os³ony coko³u malowane proszkowo Materia³ Szkielet i obudowa wytwarzane s¹ z blachy stalowej o nastêpuj¹cych gruboœciach: Szkielet, cokó³: 2,5 mm Obudowa: 1,5 mm Drzwi: 2,0 mm P³yty rozdzielaj¹ce, p³yty pod³ogowe: 1,0 mm Stopnie ochrony wg IEC 60529: IP 30, IP 31, IP 40, IP 41 wentylowane IP 54 nie wentylowane Wymiary celki (bez obudowy) Szkielet Œciana tylna 9 mm Wysokoœæ celki Szerokoœæ celki G³êbokoœæ celki (mm) (mm) (mm) , 600, 800, , 1000, 1200 P³yta rozdzielaj¹ca (zewnêtrzna) 1 mm Drzwi 25 mm , 600, 800, 600 ( Sockel) 850, 1000, 1200 Widok z góry Œciana boczna 9 mm Cokó³ 200 mm 6

7 Ró ne systemy szyn zbiorczych: OdpowiedŸ na ró ne wymagania Ró ne wymagania dla systemu szyn zbiorczych wymagaj¹ indywidualnych mo liwoœci realizacji. SIVACON oferuje modu³y dla ekonomicznych rozwi¹zañ z zachowaniem najwy szego bezpieczeñstwa. N (PEN) L3 L2 L1 Po³o enie szyn zbiorczych z ty³u System szyn zbiorczych na pr¹dy znamionowe do 3200 A Wynikaj¹ce z praktyki stopniowanie pr¹dów znamionowych Znamionowy wytrzymywany pr¹d udarowy I pk do 187 ka Separacja przedzia³u szynowego od przedzia³u aparatowego Mo liwoœæ zastosowania dwóch systemów szynowych w jednej rozdzielnicy Miejsca ³¹czenia jednostek transportowych z ³atwym dostêpem od przodu Bezobs³ugowe po³¹czenia szyn Bariery przeciw³ukowe do ograniczenia skutków dzia³ania ³uku (opcjonalnie) System szyn zbiorczych PE Bariera przeciw³ukowa Miejsce podzia³u jednostek transportowych z ³atwym dostêpem od przodu Pr¹dy znamionowe przy temperaturze otoczenia 35 C Przewód fazowy (L1, L2, L3), nie wentylowane wentylowane lpk / lcw Iloœæ, Wymiary (mm) A A ka 1 x 30 x ,2 / 25 1 x 40 x ,5 / 25 1 x 60 x / 65 2 x 40 x / 65 2 x 60 x / 85 2 x 80 x / 85 2 x 100 x / 85 7

8 Technika wy³¹cznikowa: Zwarta, pewna i przyjazna dla u ytkownika Celki zasilaj¹ce, odp³ywowe i sprzêg³owe w technice wy³¹cznikowej s¹ przewa nie wielokrotnie prze³¹czane przez odbiorniki. Maj¹ one szczególne znaczenie przy zapewnieniu d³ugotrwa³ego bezpieczeñstwa obs³ugi rozdzielnicy. W naszych rozdzielnicach SIVACON wszystkie te celki wyposa ane s¹ w wysuwne lub zabudowane na sta³e wy³¹czniki 3WL typu otwartego albo zamiennie w wy³¹czniki kompaktowe 3VL. Przez to rozdzielnice te s¹ nie tylko szczególnie przyjazne dla u ytkownika, ale zapewniaj¹ równie najwy sze bezpieczeñstwo. Zwarta i pewna Wysoki stopieñ bezpieczeñstwa dziêki standardowym modu³om z badaniem typu (TTA) Po³o enie testu i od³¹czenia przy zamkniêtych drzwiach Wy³¹czniki zabudowane w oddzielnych przedzia³ach z niezale nymi drzwiami Optymalne warunki przy³¹czenia kabli i szyn dla ka dego zakresu pr¹du znamionowego Wysokie bezpieczeñstwo dla monta ystów dziêki optymalnej separacji pól Wymiary/budowa celek Przyjazna z 3WL Dla zakresu pr¹dów znamionowych od 630 do 3200 A stosuje siê zabudowane na sta³e lub wysuwne wy³¹czniki Siemensa z serii 3WL. To oznacza: Dowolny wybór kierunku zasilania bez wp³ywu na parametry techniczne Wysoka krótkozw³oczna wytrzyma- ³oœæ pr¹dowa do 400 ms dla selektywnej czasowo ochrony przeciwzwarciowej gwarantuje pewne dzia- ³anie tych czêœci rozdzielnicy, które nie s¹ poddane dzia³aniu pr¹du zwarciowego Ochrona zwarciowa z krótkozw³ocznym sterowaniem selektywnoœci¹ (ZSS) przy bardzo krótkich czasach opóÿnienia (50 ms) niezale nie od iloœci poziomów stopniowania WskaŸnik LCD pr¹du roboczego na panelu (bez amperomierzy i przek³adników pr¹dowych) Wskazania i obs³uga przy zamkniêtych drzwiach Wy³¹cznik ACB 3WL: Wy³¹cznik MCCB 3VL: 630 A 3200 A 630 A 1600 A Przy³¹cze kablowe od przodu Przy³¹cze kablowe od przodu /600

9 Przedzia³ aparatowy Pewny wysuw wy³¹cznika przy zamkniêtych drzwiach Po³o enie konserwacyjne umo liwia dokonywanie przegl¹dów bezpoœrednio na miejscu bez wyjmowania wy³¹cznika 3WL w po³o eniu remontowym; przegl¹d bez wyjmowania wy³¹cznika Przedzia³ przy³¹cza kablowego lub szynowego Przy³¹cze kablowe lub szynowe do wyboru od góry lub od do³u Zale ny od pr¹du znamionowego przedzia³ przy³¹czeniowy zapewnia optymalne warunki przy³¹czania dla kabli i szyn Skrócenie czasu monta u dziêki optymalnym przedzia³om przy³¹czeniowym Wy³¹cznik 3WL: Pr¹d znamionowy 1600 A Szerokoœæ celki 400 mm Wy³¹cznik 3VL: Pr¹d znamionowy 630 A Szerokoœæ celki 400 mm Optymalne przedzia³y przy³¹czeniowe dla wysokiego bezpieczeñstwa 9

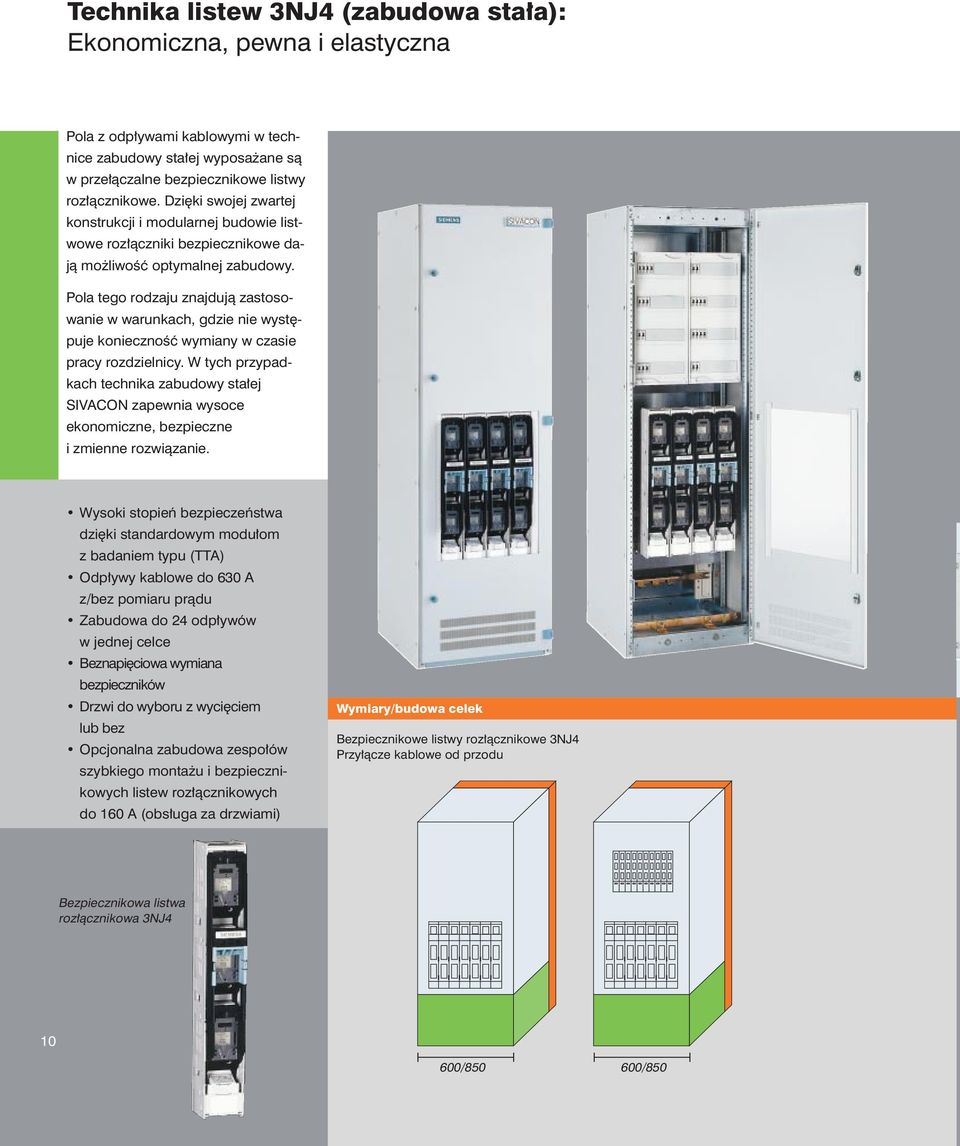

10 Technika listew 3NJ4 (zabudowa sta³a): Ekonomiczna, pewna i elastyczna Pola z odp³ywami kablowymi w technice zabudowy sta³ej wyposa ane s¹ w prze³¹czalne bezpiecznikowe listwy roz³¹cznikowe. Dziêki swojej zwartej konstrukcji i modularnej budowie listwowe roz³¹czniki bezpiecznikowe daj¹ mo liwoœæ optymalnej zabudowy. Pola tego rodzaju znajduj¹ zastosowanie w warunkach, gdzie nie wystêpuje koniecznoœæ wymiany w czasie pracy rozdzielnicy. W tych przypadkach technika zabudowy sta³ej SIVACON zapewnia wysoce ekonomiczne, bezpieczne i zmienne rozwi¹zanie. Wysoki stopieñ bezpieczeñstwa dziêki standardowym modu³om z badaniem typu (TTA) Odp³ywy kablowe do 630 A z/bez pomiaru pr¹du Zabudowa do 24 odp³ywów w jednej celce Beznapiêciowa wymiana bezpieczników Drzwi do wyboru z wyciêciem lub bez Opcjonalna zabudowa zespo³ów szybkiego monta u i bezpiecznikowych listew roz³¹cznikowych do 160 A (obs³uga za drzwiami) Wymiary/budowa celek Bezpiecznikowe listwy roz³¹cznikowe 3NJ4 Przy³¹cze kablowe od przodu Bezpiecznikowa listwa roz³¹cznikowa 3NJ / /850

11 Technika listew wtykowych 3NJ6: Szybki monta, zawsze bezpiecznie Celki z odp³ywami kablowymi w technice wtykowej stanowi¹ ekonomiczn¹ alternatywê dla techniki wysuwnej. Dziêki swojej zwartej budowie i stykom wtykowym po stronie zasilaj¹cej umo liwiaj¹ one ³atw¹ i szybk¹ przebudowê ew. wymianê w czasie pracy rozdzielnicy. Technika wtykowa w rozdzielnicach SIVACON to rozwi¹zanie wysoce ekonomiczne, bezpieczne i elastyczne. System szyn wtykowych z os³on¹ zabezpieczaj¹c¹ przed dotykiem (IP 20B) Wymiary/budowa celek Wtykowe listwy roz³¹cznikowe 3NJ6 Boczne prawe przy³¹cze kablowe Wysoki stopieñ bezpieczeñstwa dziêki standardowym modu³om z badaniem typu (TTA) Wtykowe styki po stronie zasilaj¹cej umo liwiaj¹ce szybk¹ wymianê Listwy do odp³ywów kablowych do 630 A dostêpne w wersjach: Modu³ bezpiecznikowy z bezpiecznikami Roz³¹cznik bezpiecznikowy z pojedyncz¹ przerw¹ Roz³¹cznik bezpiecznikowy z podwójn¹ przerw¹ Roz³¹cznik Du a gêstoœæ upakowania do 34 odp³ywów w celce Beznapiêciowa wymiana bezpieczników System szyn wtykowych z zabezpieczeniem przed dotykiem Przedzia³ kablowy o szerokoœci 400 i 600 mm Stopieñ ochrony do IP 40 Mo liwoœæ wymiany odp³ywów bez wy³¹czania rozdzielnicy Listwa roz³¹cznikowa 3NJ6 z bezpiecznikami 250 A ze stykami wtykowymi po stronie zasilaj¹cej 1000/

12 Kompensacja mocy biernej: Ni sze koszty przy wy szym bezpieczeñstwie Pola do centralnej kompensacji mocy biernej odci¹ aj¹ transformatory i kable, zmniejszaj¹ straty przesy³owe i oszczêdzaj¹ koszty zu ycia pr¹du. W zale noœci od struktury odbiorów s¹ one wyposa one w d³awione lub nie d³awione baterie kondensatorów. Modu³ regulatora z elektronicznym regulatorem wspó³czynnika mocy do zamontowania na drzwiach Wyœwietlacz wielofunkcyjny Samodopasowanie do wartoœci C/k Nastawiana wartoœæ zadana cos j od 0,8 ind. do 0.98 poj. Tryb pracy rêcznej/automatycznej Modu³ kondensatora do 100 kvar Roz³¹cznik bezpiecznikowy Styczniki do prze³¹czania kondensatorów Kondensatory MKK Zespo³y roz³adowuj¹ce D³awiki obwodów filtruj¹cych (d³awione) Wymiary/budowa celek Kompensacja mocy biernej Modu³ kondensatora 100 kvar nie d³awiony bez d³awików do 500 kvar z d³awikami do 300 kvar

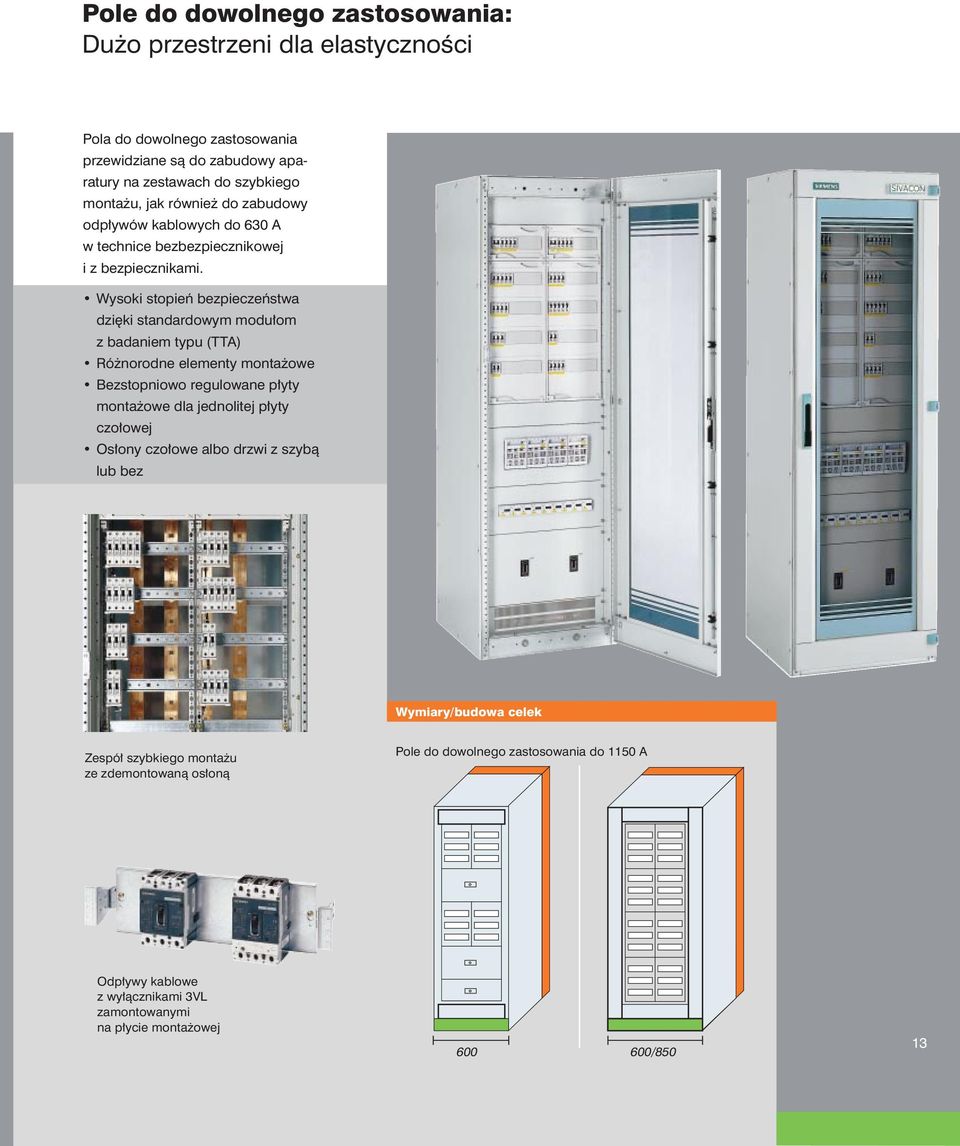

13 Pole do dowolnego zastosowania: Du o przestrzeni dla elastycznoœci Pola do dowolnego zastosowania przewidziane s¹ do zabudowy aparatury na zestawach do szybkiego monta u, jak równie do zabudowy odp³ywów kablowych do 630 A w technice bezbezpiecznikowej i z bezpiecznikami. Wysoki stopieñ bezpieczeñstwa dziêki standardowym modu³om z badaniem typu (TTA) Ró norodne elementy monta owe Bezstopniowo regulowane p³yty monta owe dla jednolitej p³yty czo³owej Os³ony czo³owe albo drzwi z szyb¹ lub bez Wymiary/budowa celek Zespó³ szybkiego monta u ze zdemontowan¹ os³on¹ Pole do dowolnego zastosowania do 1150 A Odp³ywy kablowe z wy³¹cznikami 3VL zamontowanymi na p³ycie monta owej /850 13

14 Kombinacja aparatury ³¹czeniowej z badaniem typu (TTA): Bezpieczeñstwo z podpisem i stemplem SIVACON jest kombinacj¹ aparatury ³¹czeniowej z badaniem typu (TTA), której charakterystyka fizyczna zosta³a okreœlona w laboratorium próbnym zarówno dla normalnych warunków pracy, jak i dla stanów awaryjnych. Koñcowe badania typu zapewniaj¹ najwy sz¹ niezawodnoœæ i bezpieczeñstwo. SIVACON pomyœlnie przeszed³ poni sze próby okreœlone wg IEC , DIN EN (VDE 0660 czêœæ 500): Badanie typu Sprawdzenie w czasie prób granicznych przyrostów temperatury Sprawdzenie w czasie prób w³aœciwoœci izolacyjnych Sprawdzenie w czasie prób wytrzyma³oœci zwarciowej Sprawdzenie przez oglêdziny lub pomiar rezystancji skutecznoœci po³¹czeñ przewodz¹cych czêœci rozdzielnicy z obwodem ochronnym Sprawdzenie w czasie prób wytrzyma³oœci zwarciowej przewodu ochronnego Sprawdzenie odstêpów izolacyjnych i dróg up³ywu Sprawdzenie funkcji mechanicznych Sprawdzenie stopnia ochrony IP Te wymagania bezpieczeñstwa spe³niane s¹ za pomoc¹ szeregu detali w rozdzielnicach SIVACON, np.: Eliminacja b³êdów obs³ugi w wy³¹cznikowej technice wysuwnej przez dok³adnie wykonane mechaniczne prowadnice i blokady Zastosowanie tylko niewielkiej iloœci materia³ów izolacyjnych o najwy szej jakoœci (np. na wsporniki szyn, podpory itd.) Wykorzystanie najwy szej jakoœci aparatury ³¹czeniowej Siemensa zapewnia d³ugi czas pracy i zmniejsza ryzyko wyst¹pienia usterek Pewne wy³¹czanie po 70 do 100 ms nawet w przypadku d³ugich czasów opóÿnienia w wy³¹cznikach 3W. z krótkotrwa³ym sterowaniem selektywnoœci¹ (ZSS) Komputerowo wspomagane projektowanie zapewnia bezb³êdny wybór i rozmieszczenie elementów Zapewnienie ochrony przeciw³ukowej Skuteczny system zarz¹dzania jakoœci¹ Ka da rozdzielnica SIVACON poddawana jest przed dostaw¹ rutynowym testom: Przegl¹d rozdzielnicy z uwzglêdnieniem oprzewodowania i, w razie potrzeby, sprawdzenie funkcji elektrycznych Sprawdzenie izolacji Kontrola skutecznoœci ochrony i ci¹g³oœci przewodów ochronnych 14

15 Dane techniczne: Wszystko na jeden rzut oka Normy i ustalenia Rozdzielnica niskiego napiêcia IEC , DIN EN z badaniem typu (TTA) (VDE 0660 Teil 500) Sprawdzenie zachowania przy zak³óce- IEC 61641, VDE 0660 czêœæ 500, dodatek 2 niach wewnêtrznych (zak³ócenia ³ukowe) Odstêpy izolacyjne i drogi up³ywu Znamionowe wytrzymywane napiêcie impulsowe (U imp ) 8 kv Kategoria przepiêciowa III Stopieñ zabrudzenia 3 Znamionowe napiêcie izolacji (U i ) 1000 V Znamionowe napiêcie ³¹czeniowe (U e ) do 690 V Pr¹dy znamionowe (I n ) G³ówne szyny zbiorcze poziome Pr¹d znamionowy do 3200 A Szyny zbiorcze (3- i 4-biegunowe) Znamionowy wytrzymywany pr¹d udarowy (I pk ) do 187 ka Znamionowy wytrzymywany pr¹d krótkotrwa³y (I cw ) do 85 ka, 1s Szyny zbiorcze pionowe Pr¹d znamionowy do 3200 A w technice wy³¹cznikowej Znamionowy wytrzymywany pr¹d udarowy (I pk ) do 187 ka Znamionowy wytrzymywany pr¹d krótkotrwa³y (I cw ) do 85 ka, 1s Szyny zbiorcze pionowe Pr¹d znamionowy do 1150 A przy zabudowie sta³ej Znamionowy wytrzymywany pr¹d udarowy (I pk ) do 110 ka Znamionowy wytrzymywany pr¹d krótkotrwa³y (I cw ) do 50 ka*, 1s Szyny zbiorcze pionowe Pr¹d znamionowy do 2100 A w technice listew wtykowych 3NJ6 Znamionowy wytrzymywany pr¹d udarowy (I pk ) do 110 ka Znamionowy wytrzymywany pr¹d krótkotrwa³y (I cw ) do 50 ka*, 1s Pr¹dy znamionowe aparatury Wy³¹czniki do 3200 A Odp³ywy kablowe do 630 A Separacja wewnêtrzna Formy 1 do 4 IEC , dzia³ 7.7, DIN EN Wykoñczenie powierzchni Elementy szkieletu, cokó³ cynkowane Obudowa cynkowane Drzwi, œciany boczne, os³ony coko³u malowane proszkowo Stopieñ ochrony wg IEC 60529, EN IP 30 do IP 54 Wymiary Wysokoœæ: 2000, 2200 mm (z coko³em) Szerokoœæ: 400, 600, 800, 850, 1000, 1200 mm G³êbokoœæ: 600 mm * Znamionowy warunkowy pr¹d zwarciowy Icc do 100 ka 15

16 Informacje zawarte w niniejszej broszurze zawieraj¹ jedynie ogólne opisy i przyk³ady, które nie zawsze dotycz¹ konkretnych przypadków zastosowañ w przytoczonej formie, wzglêdnie które mog¹ ulec zmianie podczas dalszego rozwoju produktu. ¹dane cechy bêd¹ obowi¹zuj¹ce tylko przy pisemnym ich potwierdzeniu w kontrakcie. Zastrzega siê prawo wprowadzania zmian bez uprzedzenia Wydanie: wrzesieñ 2003
