1 Aparatura zabezpieczająca serii DX 3 i System optymalnego rozdziału energii HX 3 do 125 A

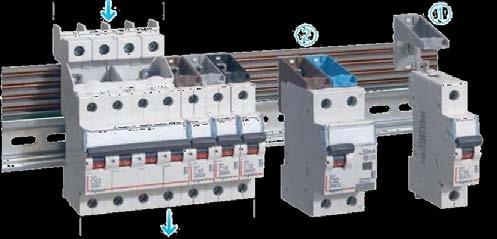

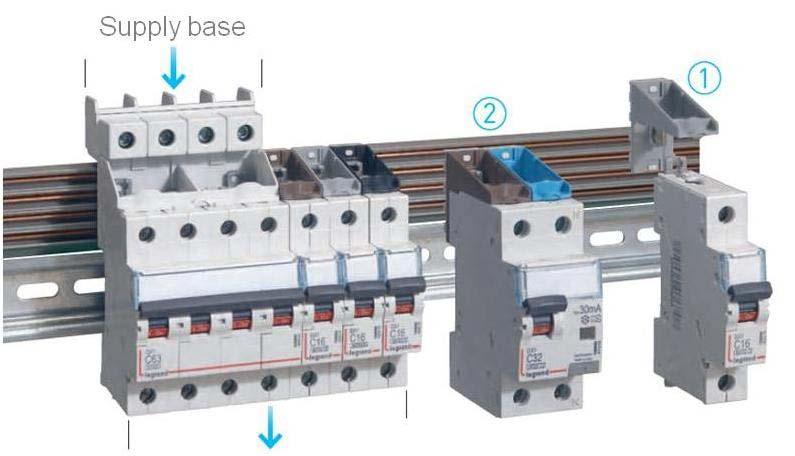

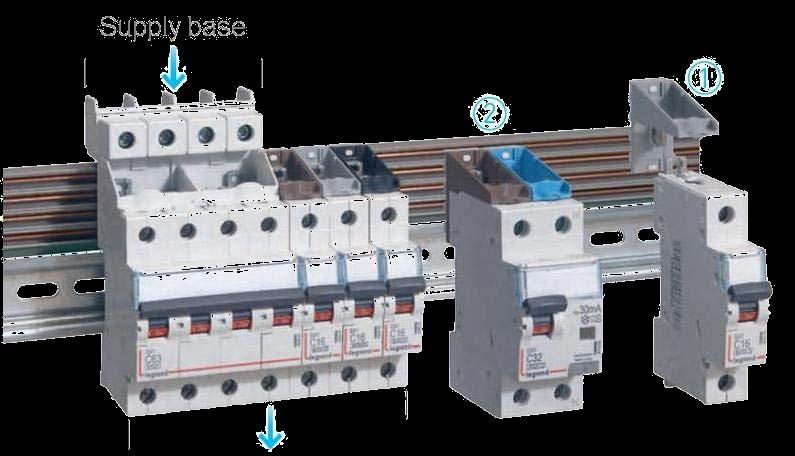

2 System optymalnego rozdziału energii HX 3 do 125 A Moduł zasilający Moduły przyłączeniowe Blok rozdzielczy HX 3 do 125 A Zaciski dla systemu HX 3 z tyłu wyłącznika serii DX 3

3 System optymalnego rozdziału energii HX 3 do 125 A Zasilanie Odbiory BLOK ROZDZIELCZY ZASILANY PRZEZ MODUŁ ZASILAJĄCY (Moduł zasilający zwiększa obciążalność prądową bloku rozdzielczego HX 3 z 80 do 125 A) BEZPRZEWODOWY ROZDZIAŁ ENERGII 4-biegunowe bloki rozdzielcze dla rozdzielnic XL do 4000 Optymalna instalacja: - możliwość montażu różnych wykonań aparatów zabezpieczających (1P, 2P, 3P i 4P) w jednym rzędzie - automatyczne przyłączanie bez użycia oprzewodowania Bezpieczny montaż i demontaż aparatury nawet gdy blok rozdzielczy znajduje się pod napięciem (stopień ochrony bloków i modułów przyłączeniowych zamontowanych na aparacie: IP 20)

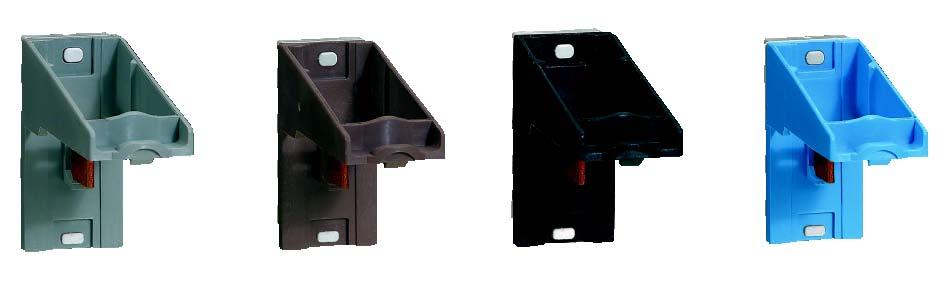

4 System optymalnego rozdziału energii HX 3 do 125 A MODUŁY PRZYŁĄCZENIOWE 4 różne moduły przyłączeniowe (L1, L2, L3, N) dla aparatów serii DX 3 o szerokości 1 moduł na biegun SZYBKA INSTALACJA Przyłączanie wyłączników serii DX 3 do bloków rozdzielczych HX 3 do 125 A odbywa się bez użycia przewodów i jakichkolwiek narzędzi. Wybór odpowiedniej fazy, do której zostanie przyłączony biegun aparatu determinowany jest wyborem koloru modułu przyłączeniowego.

5 System optymalnego rozdziału energii HX 3 do 125 A ZALETY SYSTEMU: Optymalna instalacja - zredukowana liczba przewodów Wydłużony czas eksploatacji instalacji elektrycznej Szybkie przyłączanie aparatów Rozbudowa instalacji przy zachowaniu ciągłości zasilania Bezpieczne przyłączanie i odłączanie aparatów nawet przy włączonym zasilaniu (bloki rozdzielcze HX 3 o stopniu ochrony IP 20)

6 System optymalnego rozdziału energii HX 3 do 125 A numery referencyjne

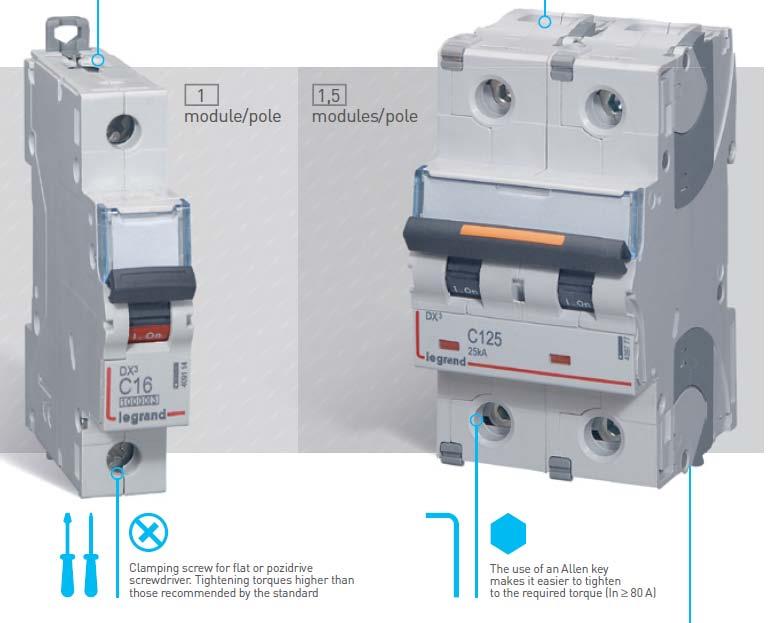

7 Aparatura zabezpieczająca serii DX 3 PRZESŁONY ZACISKÓW Przyrosty temperatury: - 20 % KOMPENSACJA OBLUZOWAŃ moduł na biegun modułu na biegun ZACISKI AUTOMATYCZNE DLA OBWODÓW POMOCNICZYCH 6000 A, A / 16 ka i 25 ka (In do 63 A) A / 16 ka, 25 ka (In powyżej 63 A) oraz 50 ka / 16 ka - 25 ka - 50 ka WYSUWNE WSTAWKI TRADYCYJNY WKRĘTAK KLUCZ IMBUSOWY

8 Wyłączniki nadprądowe S 300 serii DX 3 Zdolność zwarciowa (wg PN-EN ): A Zdolność zwarciowa (wg PN-EN ): 10 ka Wykonania 1-, 1P+N, 2-, 3- i 4-biegunowe Prądy znamionowe: charakterystyka B: 1.63 A charakterystyka C: 1.63 A charakterystyka D: 0,5.63 A Kompatybilne z Systemem optymalnego rozdziału energii HX 3

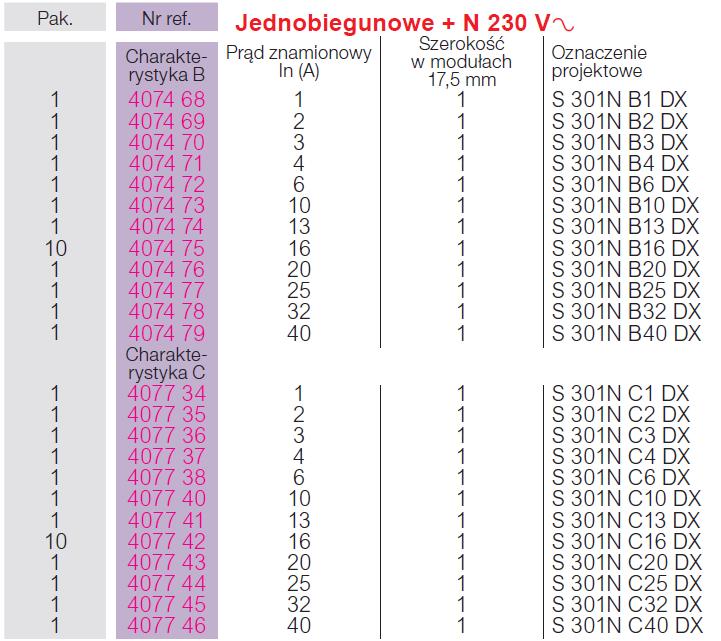

9 Wyłączniki nadprądowe S 300 serii DX 3 numery referencyjne

10 Wyłączniki nadprądowe S 300 serii DX 3 numery referencyjne

11 Wyłączniki nadprądowe S 300 serii DX 3 numery referencyjne

12 Wyłączniki nadprądowe S 310 serii DX 3 Zdolność zwarciowa (wg PN-EN ): A Zdolność zwarciowa (wg PN-EN ): 16 ka Wykonania 1-, 2-, 3- i 4-biegunowe Prądy znamionowe: charakterystyka B: 6.63 A charakterystyka C: 0,5.125 A charakterystyka D: 2 32 A Kompatybilne z Systemem optymalnego rozdziału energii HX 3 (aparaty do 63 A, o szerokości 1 modułu/biegun)

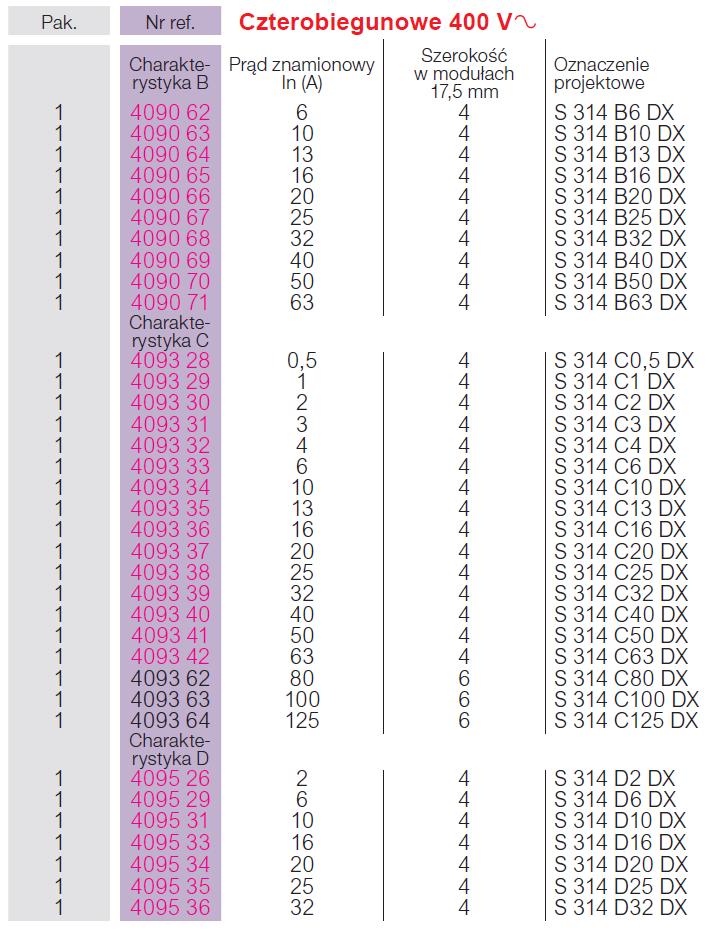

13 Wyłączniki nadprądowe S 310 serii DX 3 numery referencyjne

14 Wyłączniki nadprądowe S 310 serii DX 3 numery referencyjne

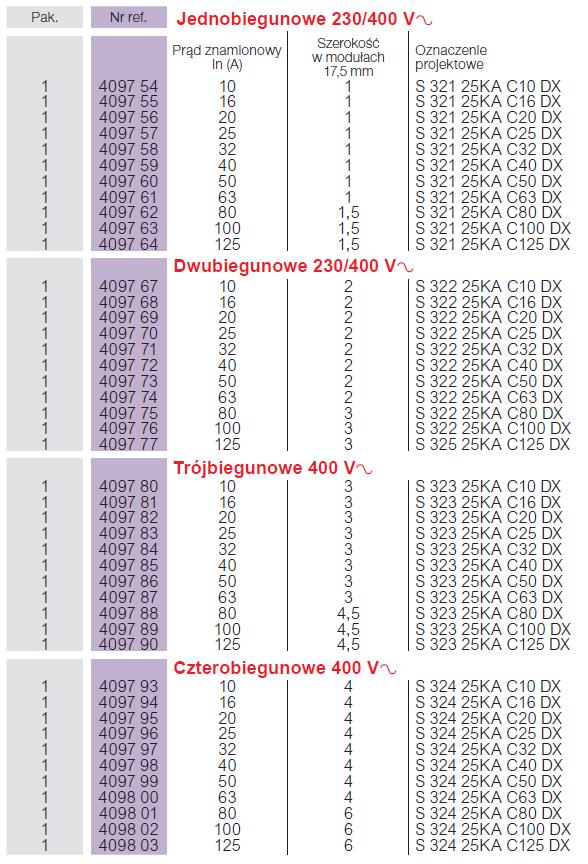

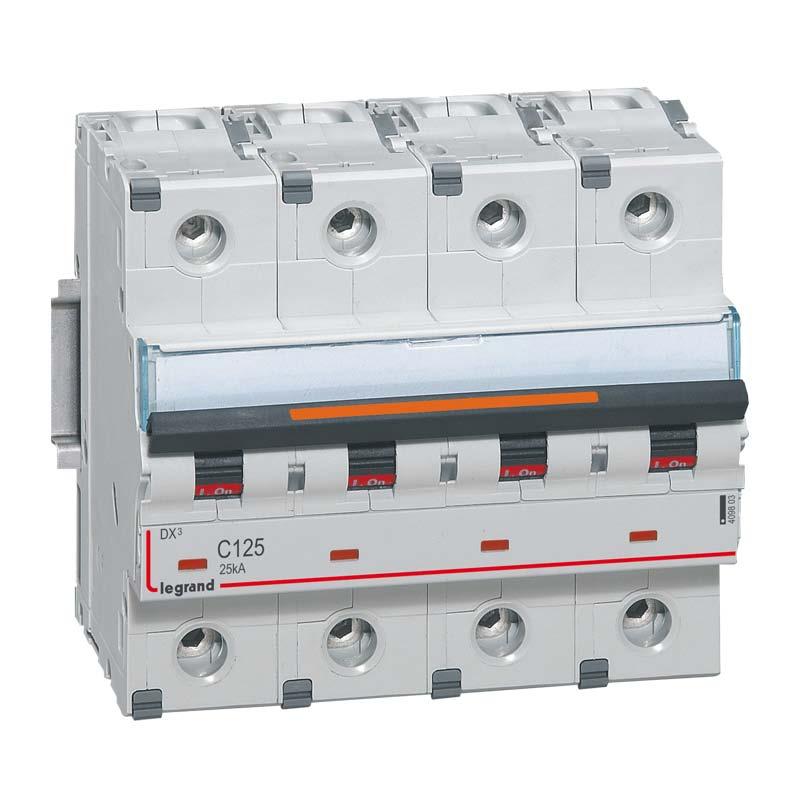

15 Wyłączniki nadprądowe S kA serii DX 3 Zdolność zwarciowa wg EN : 25 ka Wykonania 1-, 2-, 3- i 4-biegunowe Prądy znamionowe: od 10 do 125 A Charakterystyka C Kompatybilne z Systemem optymalnego rozdziału energii HX 3 (aparaty do 25 A, o szerokości 1 modułu/biegun)

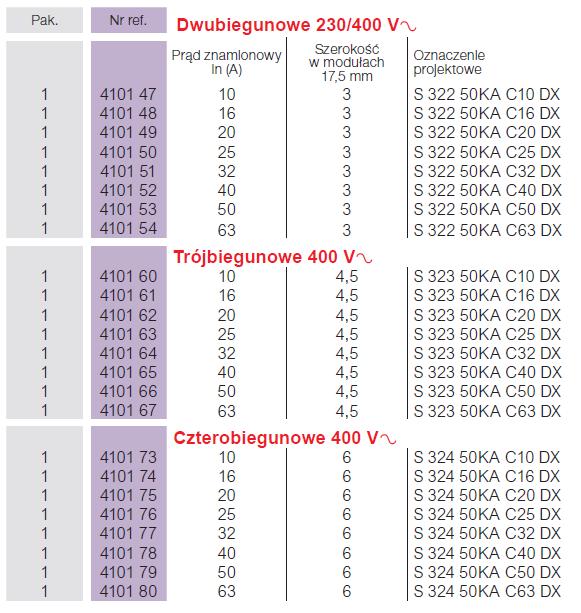

16 Wyłączniki nadprądowe S ka serii DX 3 Zdolność zwarciowa wg EN : 50 ka Wykonania 1-, 2-, 3- i 4-biegunowe Prądy znamionowe: od 10 do 63 A Charakterystyka C

17 Wyłączniki nadprądowe S , 50 ka serii DX 3 numery referencyjne

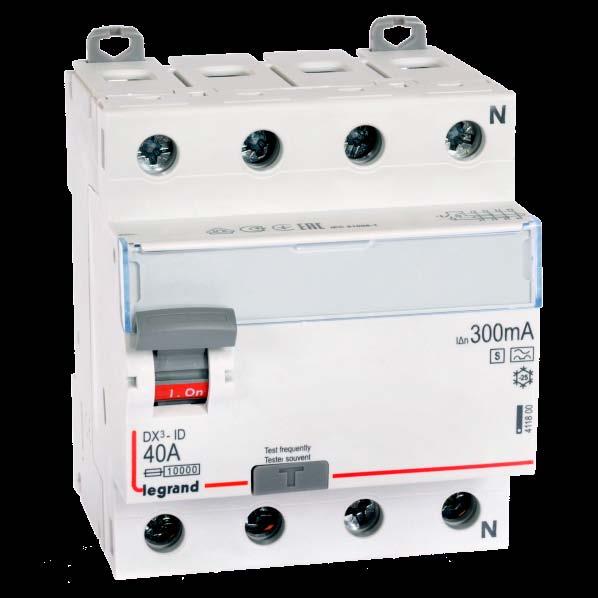

18 Wyłączniki różnicowoprądowe P 302 i P 304 serii DX 3 Wykonania: 2-biegunowe (P 302 DX 3 ) 4-biegunowe (P 304 DX 3 ) Prądy znamionowe: P 302 DX 3 : 16, 25, 40, 63 i 80 A P 304 DX 3 : 16, 25, 40, 63, 80 i 100 A Prądy znamionowe różnicowe: 10 ma, 30 ma, 100 ma, 300 ma i 500 ma Typy AC, A, Hpi, A-S (selektywne), B Kompatybilne z Systemem optymalnego rozdziału energii HX 3 (poza wykonaniem typu B)

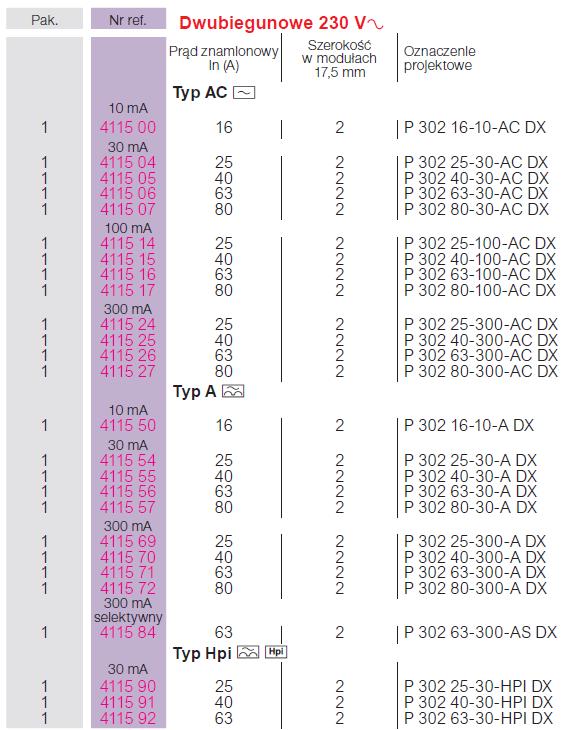

19 Wyłączniki różnicowoprądowe P 302 i P 304 serii DX 3 numery referencyjne

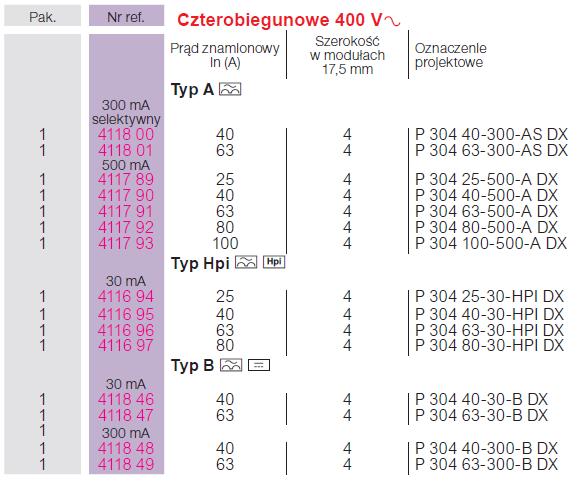

20 Wyłączniki różnicowoprądowe P 302 i P 304 serii DX 3 numery referencyjne Wyłącznik różnicowoprądowy typu B

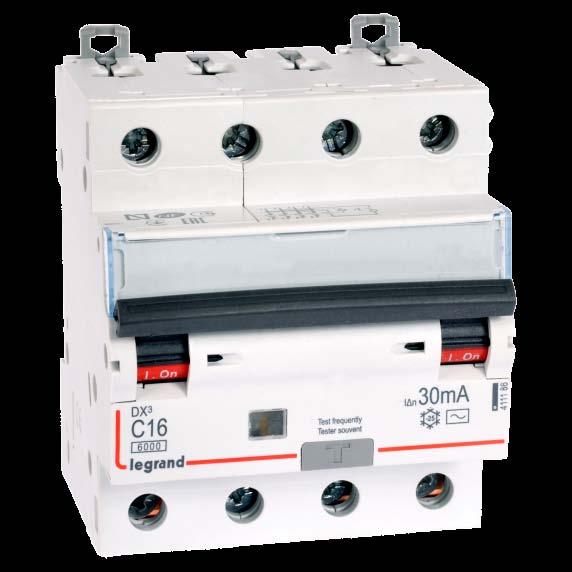

21 Wyłączniki różnicowonadprądowe P 312 i P 314 serii DX 3 Wykonania: 2-biegunowe (P 312 DX 3 ) 4-biegunowe (P 314 DX 3 ) Prądy znamionowe: P 312 DX 3 : 6, 10, 16, 20, 25, 32, 40 A P 314 DX 3 : 10, 16, 20, 25, 32 A Prądy znamionowe różnicowe: 10 ma, 30 ma, 300 ma Typy AC i A Charakterystyka B i C Kompatybilne z Systemem optymalnego rozdziału energii HX 3 Możliwość otrzymania wyłącznika różnicowonadprądowego o prądzie znamionowym powyżej 40 A przez połączenie bloku różnicowego PR 300 DX 3 i wyłącznika nadprądowego serii DX 3

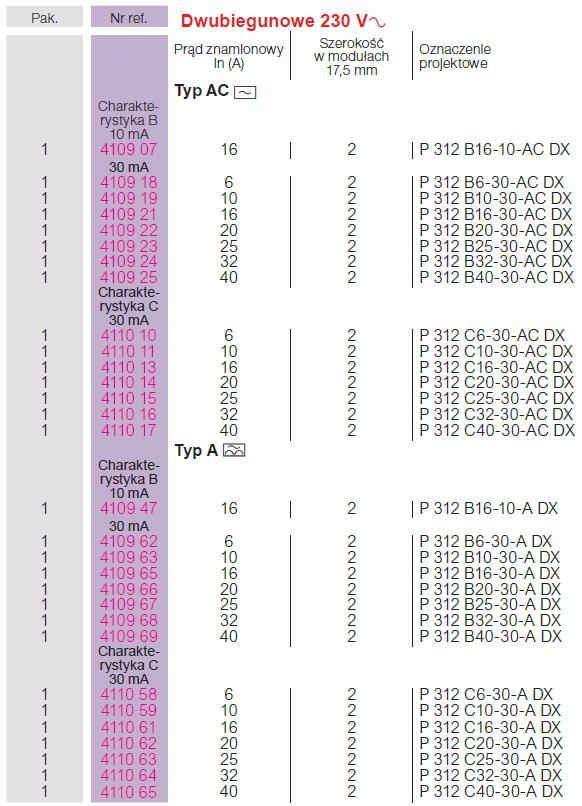

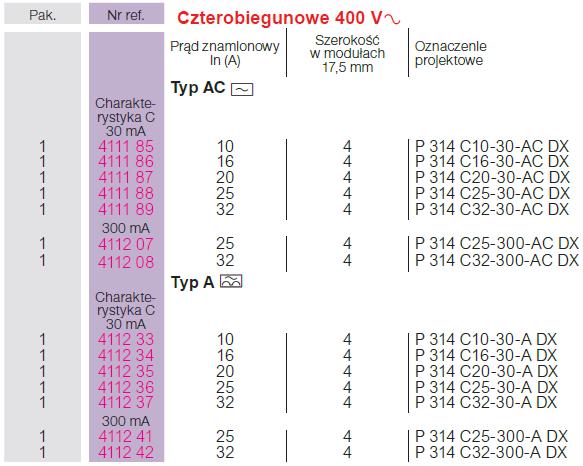

22 Wyłączniki różnicowonadprądowe P 312 i P 314 serii DX 3 numery referencyjne Możliwość otrzymania wyłącznika różnicowonadprądowego o prądzie znamionowym powyżej 40 A przez połączenie bloku różnicowego PR 300 DX 3 i wyłącznika nadprądowego serii DX 3

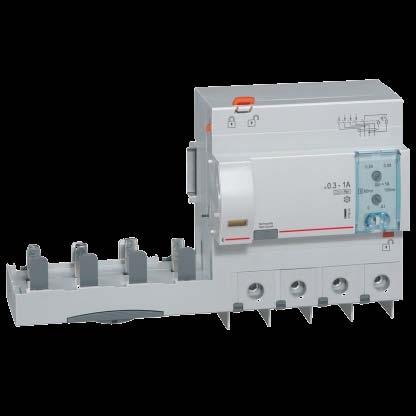

23 Bloki różnicowoprądowe PR 300 serii DX 3 SZEROKA OFERTA Wykonania: 2P, 3P i 4P. Prądy znamionowe: od 40 do 125 A. Typy: AC, A, Hpi Znamionowe prądy różnicowe: od 30 do 3000 ma Dla wyłączników nadprądowych serii DX 3 o szerokości 1 lub 1,5 modułu na biegun. BLOKI Z REGULACJĄ NASTAW Regulacja nastaw na panelu przednim z możliwością plombowania pokrywy. Nastawy znamionowych prądów różnicowych: 300, 500 i 1000 ma. Nastawy opóźnienia wyzwolenia: 0 ms (bezzwłoczne), 60 ms i 150 ms. BLOKI Z POMIARAMI Zintegrowane z licznikiem energii lub analizatorem sieci. Nastawy znamionowych prądów różnicowych: 30, 300, 1000, 3000 ma. Nastawy opóźnienia wyzwolenia: 0 ms (bezzwłoczne), 300 ms, 1 s i 3 s. Pomiar lokalny (ekran LCD) lub zdalny (oprogramowanie EMDX 3 ). Precyzja pomiaru: Klasa 1 wg EN 61557

24 Bloki różnicowoprądowe PR 300 serii DX 3 Razem z wyłącznikami nadprądowymi serii DX 3 tworzą wyłącznik różnicowonadprądowy Wykonania: 2-biegunowe (PR 302 DX 3 ) 3-biegunowe (PR 303 DX 3 ) 4-biegunowe (PR 304 DX 3 ) Prądy znamionowe: 40, 63 i 125 A Prądy znamionowe różnicowe: 30 ma, 300 ma i regulowane od 300 do 1000 ma Typy AC, A i Hpi

25 Bloki różnicowoprądowe PR 300 serii DX 3 z pomiarami oferta Połączenie funkcji bloku różnicowoprądowego z licznikiem energii lub analizatorem sieci Dla 4-biegunowych wyłączników nadprądowych serii DX 3 o szerokości 1,5 modułu na biegun Wykonania: 4-biegunowe (PR 304 DX 3 ) Prądy znamionowe: 63 i 125 A Prądy znamionowe różnicowe: regulowane od 30 do 3000 ma Typ Hpi

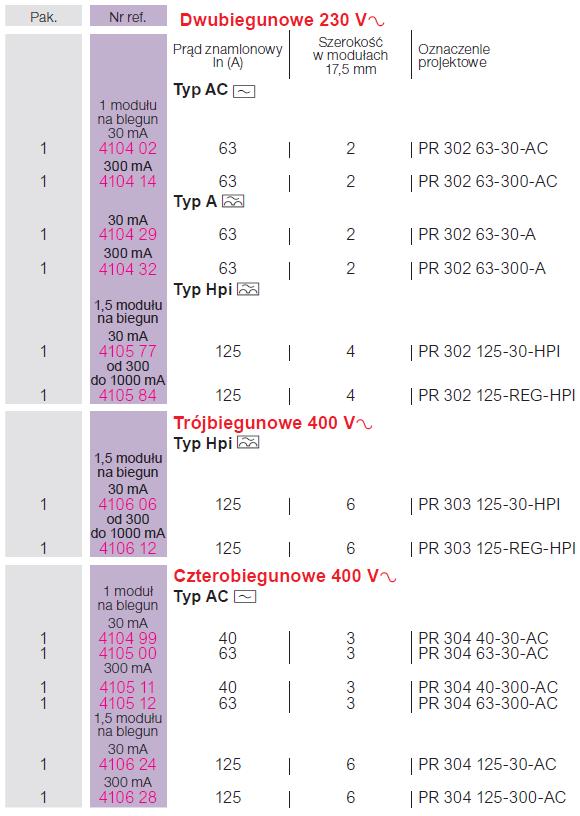

26 Bloki różnicowoprądowe PR 300 serii DX 3 numery referencyjne

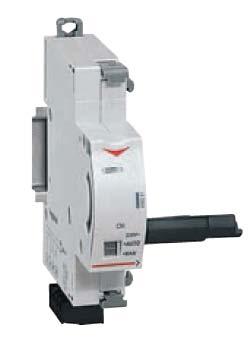

27 Wyposażenie pomocnicze Styki pomocnicze i sygnalizacyjne, wyzwalacze podnapięciowe i wzrostowe, napędy zdalne są wspólne dla wszystkich aparatów zabezpieczających serii TX 3 i DX 3 oraz rozłączników izolacyjnych FRX 300 KOMPAKTOWE WYMIARY Napędy zdalne o szerokości tylko 1 modułu do zdalnego sterowania aparatami modułowymi o dowolnej liczbie biegunów (1P, 2P, 3P lub 4P). WYGODNY MONTAŻ Idealnie dopasowane do aparatu modułowego. Proste w oprzewodowaniu, dzięki łatwo dostępnym główkom wkrętów. Pozwalają na przyłączanie sąsiednich aparatów za pomocą szyn grzebieniowych. KOMPLETNA OFERTA - styki pomocnicze i sygnalizacyjne - wyzwalacze wzrostowe - wyzwalacze podnapięciowe - napędy zdalne standardowe i z automatycznym, ponownym załączeniem (auto-reset)

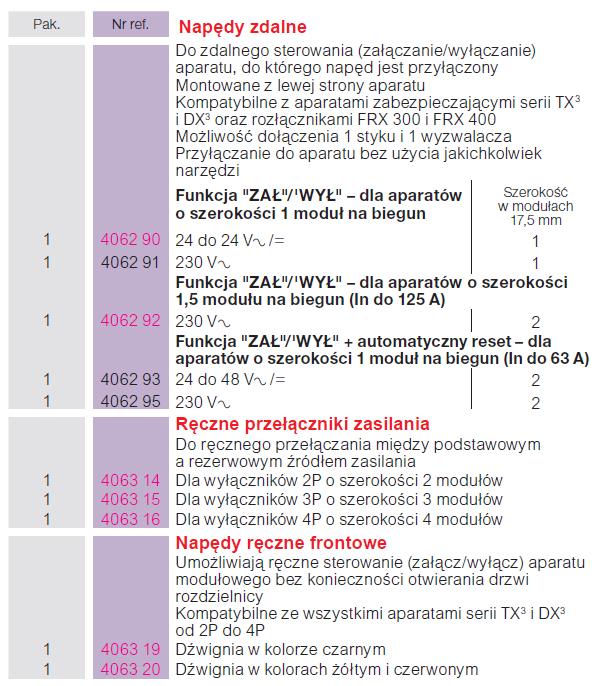

28 Wyposażenie pomocnicze - Nowości w ofercie NAPĘD ZDALNY DLA APARATÓW O SZEROKOŚCI 1,5 MODUŁU NA BIEGUN (In DO 125 A) Kompatybilny z wyłącznikami nadprądowymi serii DX 3 o szerokości 1,5 modułu na biegun RĘCZNE PRZEŁĄCZNIKI ZASILANIA Dla wyłączników nadprądowych serii TX 3 i DX 3 oraz rozłączników izolacyjnych FRX 300 (2-, 3- i 4 biegunowych). Ręczne przełączanie między zasilaniem podstawowym a rezerwowym (np. agregat). Blokada jednoczesnego załączenia dwóch źródeł zasilania. NAPĘDY RĘCZNE FRONTOWE Kompatybilne ze wszystkimi aparatami serii TX 3 i DX 3 od 2- do 4-biegunowymi. Umożliwiają ręczne sterowanie (załącz/wyłącz) aparatu modułowego bez konieczności otwierania drzwi rozdzielnicy. Dostępne w dwóch wersjach: z dźwignią w kolorze czarnym lub żółtym/czerwonym.

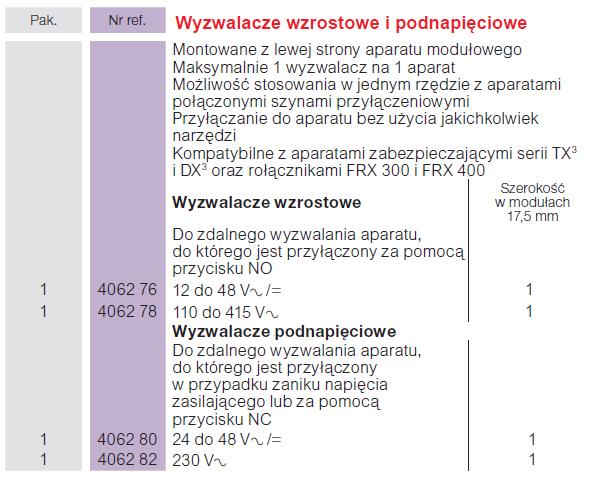

29 Wyposażenie pomocnicze numery referencyjne

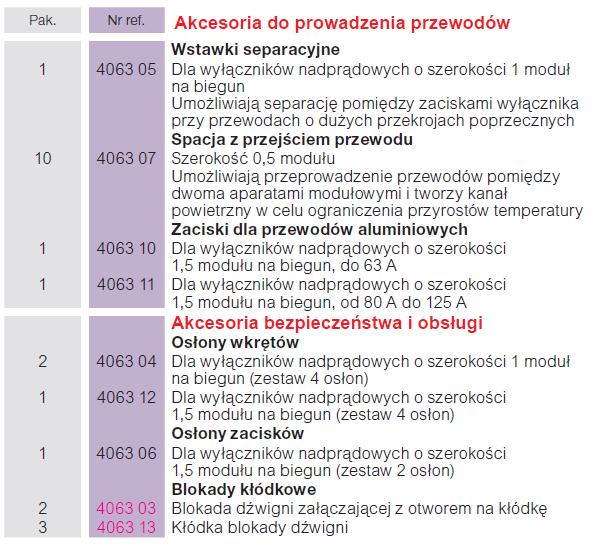

30 Wyposażenie pomocnicze numery referencyjne
