Ekonomiczna, dostosowana do potrzeb, z pełnym badaniem typu rozdzielnica niskiego napięcia SIVACON

Transkrypt

1

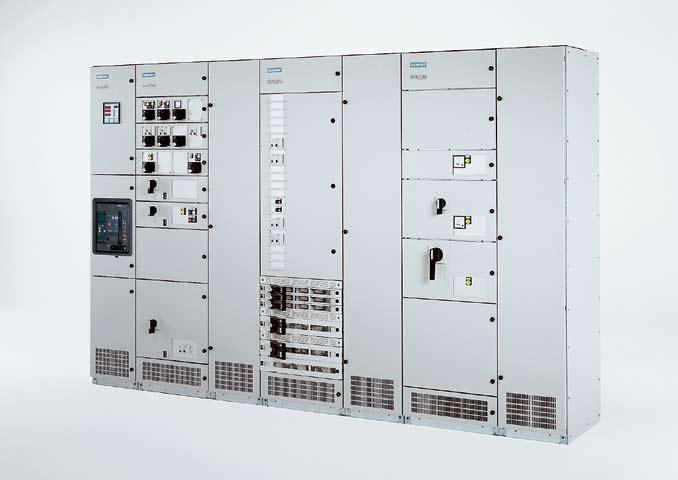

2 Ekonomiczna, dostosowana do potrzeb, z pełnym badaniem typu rozdzielnica niskiego napięcia SIVACON Ekonomiczna, dostosowana do potrzeb i z pełnym badaniem typu (TTA) - są to cechy identyfikujące nową rozdzielnicę niskiego napięcia firmy Siemens. SIVACON jest odpowiedni dla wszystkich poziomów mocy: od centrów zasilających (Power Center) o prądach do 6300 A, poprzez rozdzielnie główne i podrozdzielnie, do rozdzielnic silnikowych (Motor Control Center), z zabudową stałą i wtykową, jak również wysuwną. Technologia moduowa Każda rozdzielnica SIVACON wytwarzana jest wyłącznie ze standardowych i produkowanych seryjnie modułów dostosowanych do potrzeb. Wszystkie moduły posiadają badanie typu i są najwyższej jakości. Dzięki ogromnej możliwości kombinacji modułów sprostać można każdym wymaganiom. Dostosowanie do nowych potrzeb jest szybkie i proste, a dokonuje się poprzez wymianę lub dodanie modułów. Zalety koncepcji modułowej są oczywiste: Bezpieczeństwo i wysoka jakość każdej rozdzielnicy dzięki badaniom typu Spełnienie wszystkich wymagań przy wysokiej jakości produktów standardowych Łatwość zamawiania elementów zapasowych i dodatkowych przy krótkich czasach realizacji SIVACON oferuje korzyści ustanawiające nowe standardy Standardowe moduły z badaniem typu (TTA) Oszczędność miejsca przy podstawach od 400x400 mm Duża gęstość upakowania do 40 odpływów w celce Pozycje testu i odłączenia przy zamkniętych drzwiach Widoczne odstępy izolacyjne i miejsca styków Jednakowa obsługa dla wszystkich kaset wysuwnych Technika pełnych ścian dla pewnej separacji celek Położenie szyn zbiorczych u góry lub z tyłu Przyłączanie kabli lub szyn od góry lub od dołu Rozdzielnica niskiego napięcia SIVACON 2

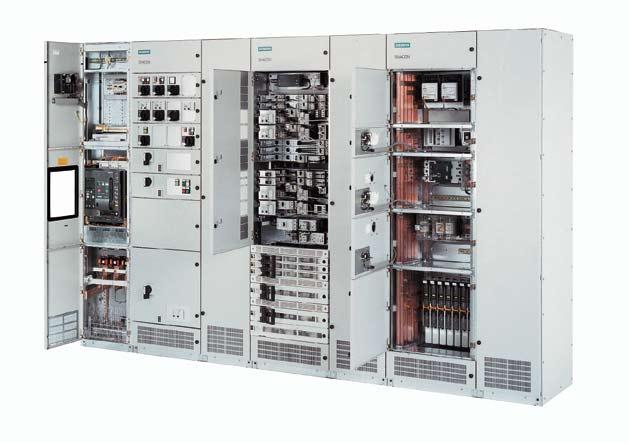

3 Fot. 1 Power Center (Centrum zasilające), Rozdzielnia główna Fot. 2 Podrozdzielnia Fot. 3 Rozdzielnia silnikowa (MCC) Fot. 4 Komunikacja SIVACON dostosowuje się do potrzeb (Strony 4 i 5) Technika wyłącznikowa (Strony 6 i 7) Technika wysuwna (Strony 8-13) Zabudowa stała (Strony 14-17) Technika wtykowa (Strona 18 i 19) Technika listew wtykowych 3NJ6 (Strona 20) SIVACON ma możliwości komunikacyjne (Strona 21) Technologia pełnych ścian dla zwiększenia bezpieczeństwa (Strony 22 i 23) Różne systemy szyn zbiorczych (Strona 24) SIVACON jest odporny na łuk elektryczny (Strona 25) Kombinacja aparatury łączeniowej z badaniem typu (TTA); dane techniczne (Strony 26 i 27)

4 SIVACON dostosowuje się do potrzeb Technologia modułowa w każdej celce i dla całej instalacji umożliwia dostosowanie rozdzielnicy SIVACON do wszystkich potrzeb. Szyny zbiorcze mogą być umieszczone u góry lub z tyłu Dowolne wyposażenie może być umieszczone w przedziale aparatowym niezależnie od położenia szyn zbiorczych i głębokości celki Dostosowana do potrzeb separacja wewnętrzna przedziałów funkcjonalnych od Formy 1 do Formy 4 (VDE 0660 część 500) Możliwość łączenia zabudowy stałej z modułami wysuwnymi w jednej celce Optymalne dopasowanie do dostępnego miejsca Po zainstalowaniu wszystkie celki rozdzielnicy znajdują się w jednej linii od przodu i od tyłu Kable i szyny mogą być przyłączane od góry lub od dołu Szyny zbiorcze mogą być z łatwością zainstalowane na miejscu w ograniczonej przestrzeni Szybkie dopasowanie do nowych potrzeb Bezproblemowa wymiana lub dodawanie nowych jednostek funkcjonalnych Dobry dostęp do szyn zbiorczych umożliwia łatwą wymianę Technologia modułowa i krótkie terminy dostaw ułatwiają późniejsze zamawianie elementów Przedział aparatowy Przedział okablowania wewnętrznego Przedział szyn zbiorczych Przedział kablowy opcjonalnie z boku, u góry lub na dole

5 SIVACON do wszystkich zastosowań w sieciach niskiego napięcia Power Center (Centrum zasilające) I n do 6300 A I cw do 100 ka I pk do 220 ka Rozdzielnia główna I n do 4000 A I cw do 100 ka I pk do 220 ka Rozdzielnia silnikowa I n do 2500 A I cw do 50 ka I pk do 110 ka Podrozdzielnia I n do 2500 A I cw do 50 ka I pk do 110 ka Odbiorniki

6 Technika wyłącznikowa zwarta, pewna i przyjazna Rozdzielnice o dużych wymaganiach mocowych są zwykle połączone ze znaczną ilością podrozdzielni i odbiorników. Szczegółowe wymagania są określone zatem w warunkach długoterminowej pewności pracy i bezpieczeństwa obsługi. To oznacza, że funkcje zasilanie, sprzęgło i odpływ muszą być zawsze dostępne. Konserwacje i przeglądy nie mogą powodować długotrwałych przestojów w pracy. SIVACON spełnia te wymagania z aparatami w technice wyłącznikowej. Zwarta i pewna Wysoki stopień bezpieczeństwa dzięki standardowym elementom z pełnym badaniem typu (TTA) Położenie testu i odłączenia przy zamkniętych drzwiach Rozmiary celki zależne od wielkości wyłącznika (np. 400 mm szerokości przy 1600 A i 600 mm szerokości przy 2500 A) Dla każdego zakresu prądów optymalne warunki podłączenia kabli i szyn Oddzielne przedziały funkcjonalne dla łącznika głównego, aparatury pomocniczej i przyłączenia kabli lub szyn Wysoki stopień bezpieczeństwa obsługi dzięki obustronnej separacji celki Przyjazna z Sentron WL Wyłączniki Siemensa Sentron WL w wersjach stałych i wysuwnych są używane w zakresie prądów od 630 A do 6300 A. To oznacza: Dowolny wybór strony zasilającej bez wpływu na parametry techniczne Wysoka wytrzymałość zwarciowa dla selektywnej czasowo ochrony {do 400 ms) powoduje pewne działanie sekcji rozdzielnicy w przypadku zwarcia Ochrona zwarciowa z krótkozwłocznym sterowaniem selektywnością (ZSS) przy bardzo krótkich czasach opóźnienia (50 ms) Wskaźnik LCD prądu roboczego na panelu (bez amperomierzy i przekładników prądowych) Wskazania i obsługa przy zamkniętych drzwiach Zastosowanie wyłączników uziemiających zamiast uziemiaczy i zwieraczy Wyłącznik 3WL; prąd znamionowy 1600 A w celce o szerokości 400 mm 6

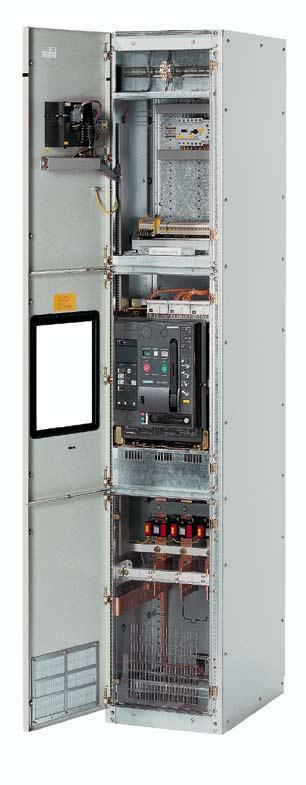

7 Z każdym wyłącznikiem związany jest przedział aparatury pomocniczej i przedział przyłączeniowy kabla lub szyn. Przedział aparatury pomocniczej Optymalne warunki przestrzenne do instalowania urządzeń pomocniczych, nawet dla rozległych sterowań i blokad Do prac adaptacyjnych moduł aparatury pomocniczej może być oddzielony od części sitowej i wyjęty Przedział przyłączeniowy kabla lub szyn Przyłączenie kabla lub szyn opcjonalnie od góry lub od dołu Zależny od prądu znamionowego przedział przyłączeniowy zapewnia optymalne warunki przyłączania kabli lub szyn Skrócenie czasu montażu dzięki optymalnym przedziałom przyłączeniowym Przedział łącznika głównego Bezpieczne przesuwanie wyłącznika przy zamkniętych drzwiach Pozycja konserwacyjna umożliwia przegląd bezpośrednio na miejscu bez wyjmowania wyłącznika 3WL w pozycji konserwacyjnej umożliwia dokonywanie przeglądu bez wyjmowania wyłącznika Wyjmowalny moduł aparatury pomocniczej do szybkich adaptacji Wysoki stopień bezpieczeństwa personelu dzięki obustronnej separacji celki 7

8 Technika wysuwna ergonomiczna, pewna i elastyczna Czy to w elektrowniach, instalacjach przemysłowych czy kompleksach biurowych odpowiednia ilość energii musi być dostępna w odpowiednim miejscu przez cały czas. Jednakże wymagania często się zmieniają. Na przykład zmieniają się moce silników albo trzeba przyłączyć nowe odbiorniki. Technika wysuwna w rozdzielnicach SIVACON zapewnia odpowiednią elastyczność zasilania. Co więcej jest ona stworzona z myślą o ergonomii. Łatwe utrzymanie i krótkie czasy zmiany konfiguracji zapewniają wysoką dostępność systemu. Ergonomiczna, pewna i elastyczna Wysoki stopień bezpieczeństwa dzięki standardowym modułom z pełnym badaniem typu (TTA) Położenia testu i odłączenia przy zamkniętych drzwiach Wysoka gęstość upakowania przy niewielkiej powierzchni zabudowy (do 40 odpływów w celce) Jednakowa obsługa wszystkich kaset wysuwnych Widoczna przerwa w systemie styków po stronie zasilającej i odbiorczej Łatwe wsuwanie bez pokonywania oporu wtyków Łatwe dostosowywanie do zmiennych warunków pracy bez wyłączania rozdzielnicy Technika wysuwna dla maksymalnej wygody obsługi i bezpieczeństwa 8

9 System szyn wtykowych, chroniony przed łukiem wewnętrznym, zainstalowany po lewej stronie celki System szyn wtykowych System szyn wtykowych umieszczony jest po lewej stronie celki. Zapewnia on ochronę przed dotykiem bez żadnych dodatkowych osłon. Osadzony w bezpiecznym miejscu z zachowaniem ochrony przed tukiem Separacja faz Wersje 3- i 4-biegunowe Ochrona przed dotykiem (IP 20B) Otwory przyłączeniowe w modułowym rastrze 175 mm dla modułów wysuwnych w wielkościach 1 do 4 i dla adapterów miniaturowych kaset wysuwnych Adapter miniaturowych kaset wysuwnych Adapter miniaturowych kaset wysuwnych połączony jest z systemem szyn wtykowych i posiada okablowanie zasilające i odbiorcze oraz sterownicze dla kaset wielkości 1/4 i 1/2. Osadzony w bezpiecznym miejscu z zachowaniem ochrony przed łukiem Separacja faz Wersje 3- i 4-biegunowe Ochrona przed dotykiem (IP 20B) Otwory przyłączeniowe dla maksymalnie 4 kaset wielkości 1/4 ew. 2 kaset wielkości 1/2 Adapter miniaturowych kaset wysuwnych, chroniony przed łukiem wewnętrznym, zainstalowany u góry przedziału Adapter miniaturowych kaset wysuwnych (widok wewnętrzny) 9

10 Technika wysuwna ergonomiczna, pewna i elastyczna Kasety wysuwne SIVACON zapewniają bezpieczeństwo obsługi i utrzymania Jednakowa obsługa kaset wysuwnych wszystkich wielkości Sześć wielkości kaset wysuwnych (wielkości 1/4, 1/2, 1, 2, 3 i 4) Wszystkie elementy mieszczą się wewnątrz konturów kasety wysuwnej i dzięki temu są chronione przed uszkodzeniem Wszystkie kasety posiadają zabezpieczenia przed nieprawidłową obsługą Wyraźny wskaźnik położenia kasety Łącznik główny i zmiany położenia kasety napędzane oddzielnie Położenia testu i odłączenia przy zamkniętych drzwiach i bez wpływu na stopień ochrony Stałe warunki przerwy izolacyjnej dzięki zastosowaniu oddzielnych systemów styków Uchylny panel instrumentowy z możliwością dokonywania nastaw podczas pracy Możliwość montowania elementów na tylnej ściance dla zwiększenia ilości miejsca na aparaturę pomocniczą Kasety wysuwne do zasilania silników i kabli do 630 A z bezpiecznikami i bez Zabezpieczenie przed nieprawidłową obsługą uniemożliwia zmianę położenia styków izolujących przy położeniu ON ( ZAŁ. ) wyłącznika głównego Łatwe wsuwanie bez pokonywania oporu styków 10

11 Kaseta wysuwna wielkości 1 30 kw z układem rozruchowym gwiazda-trójkąt Montaż elementów na tylnej ściance, kaseta wysuwna wielkości 2 Uchylny panel instrumentowy Kaseta wysuwna wielkości 1/4, 11 kw, układ rozruchu bezpośredniego Kaseta wysuwna wielkości 1/2, 18,5 kw, układ rozruchu nawrotnego z SIMOCODE-DP 11

12 Technika wysuwna ergonomiczna, pewna i elastyczna Podstawa działania kasety wysuwnej: zmiana położenia systemu styków przy zamkniętych drzwiach Podstawa działania kasety wysuwnej Wskaźnik położenia kasety na kasecie Opis funkcji L3 L2 L1 N I (Położenie pracy) System styków obwodu głównego obwodu pomocniczego Położenie łącznika głównego Drzwi przedziału zamknięte zamknięte 0/I zamknięte Przesunięcie z pozycji pracy do pozycji odłączenia lub odwrotnie L3 L2 L1 N 0 (Położenie odłączenia) System styków obwodu głównego obwodu pomocniczego Położenie łącznika głównego Widoczna przerwa obwodu Drzwi przedziału otwarte otwarte 0/I zamknięte Przesunięcie z pozycji pracy do pozycji test lub odwrotnie L3 L2 L1 N TEST (Położenie testu) System styków obwodu głównego obwodu pomocniczego Położenie łącznika głównego Drzwi przedziału otwarte zamknięte 0/I zamknięte 12

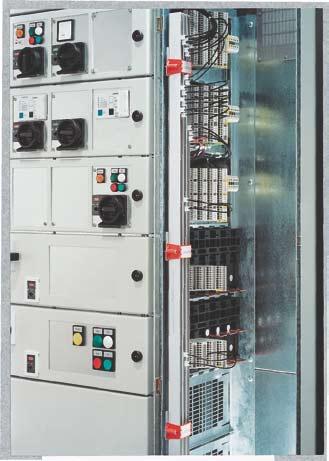

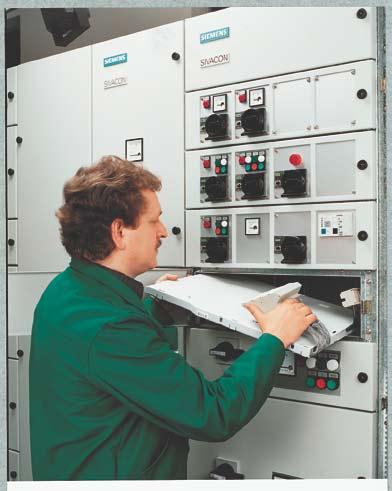

13 Elastyczność i pewność w dostosowaniu przy zmianie wymagań Łatwa przebudowa przedziałów wysuwnych bez wyłączania rozdzielnicy Nie ma prac przyłączeniowych w przedziale wysuwnym Podłączenia kabli sitowych i sterowniczych w oddzielonym przedziale kablowym Przedział kablowy o szerokości 400 mm Wszystkie kable siłowe i sterownicze są podłączone w oddzielonym przedziale kablowym Szybka przebudowa przedziału wysuwnego wielkości 1 do 4 na 1/4 i 1/2 przez wstawienie adaptera miniaturowych kaset wysuwnych 13

14 Zabudowa stała ekonomiczna, pewna i elastyczna W niektórych zastosowaniach nie ma potrzeby wymiany elementów podczas pracy lub krótkie przestoje są dopuszczalne. W tym przypadku zabudowa stała SIVACON oferuje wysoką ekonomiczność, pewność i elastyczność. Wysoki stopień bezpieczeństwa dzięki standardowym modułom z pełnym badaniem typu (TTA) Dowolna kombinacja modułowych jednostek funkcjonalnych Szybka przebudowa dzięki uniwersalnej szynie zbiorczej bocznej celki Łatwa wymiana jednostek funkcjonalnych po wyłączeniu rozdzielnicy Dodatkowe elementy do rozdzielania przedziałów funkcjonalnych zgodnie z wymaganiami Elastyczna zabudowa stała 14

15 Różne możliwości połączeń Uniwersalne szyny celki Uniwersalne boczne szyny zbiorcze celki oferują różne możliwości przyłączania kabli, przewodów i szyn. Urządzenia są przyłączane bez potrzeby wiercenia otworów i dokładnie tam, gdzie są potrzebne Łatwo dostępne połączenia do szybkiej przebudowy i rozbudowy Połączenia są widoczne i mogą być sprawdzane od przodu Modułowe jednostki funkcjonalne Modułowe jednostki funkcjonalne umożliwiają wydajną instalację, przede wszystkim gdy konieczne jest dokonywanie zmian. W zależności od wymagań można zainstalować urządzenia i ich kombinacje do zasilania silników i kabli do 800 A Modułowe jednostki funkcjonalne mogą być dowolnie łączone w jednej celce Łatwa i szybka możliwość wymiany dzięki systemowi bezpieczeństwa dla jednoosobowego montażu Jednostka modułowa do rozruchu bezpośredniego 45 kw z bezpiecznikami Separacja wewnętrzna przedziałów funkcjonalnych Separacja wewnętrzna Dodatkowe elementy do sprostania indywidualnym potrzebom wygody i bezpieczeństwa. Separacja wewnętrzna pomiędzy jednostkami funkcjonalnymi Oddzielne drzwi do każdego obszaru funkcjonalnego Ochrona przed porażeniem w odniesieniu do przedziału kablowego 15

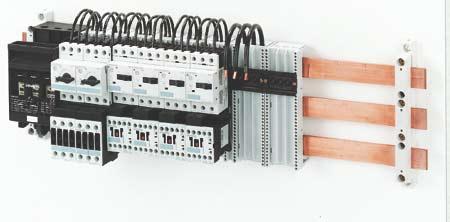

16 Zabudowa stała ekonomiczna, pewna i elastyczna System szynowy 60 mm System szyn zbiorczych 60 mm dla oszczędzającej miejsce zabudowy z bezpośrednim przyłączaniem: Kombinacje styczników do 15 kw Wyłączniki do 160 A Rozłączniki bezpiecznikowe do 160 A Przejrzyste przyporządkowanie urządzeń Łatwa wymiana Zabudowa do 40 odpływów w celce Montowane na stałe listwowe rozłączniki bezpiecznikowe Przy swojej zwartej i modułowej budowie listwowe rozłączniki bezpiecznikowe oferują dużą gęstość upakowania. Odpływy kablowe do 630A Duża gęstość upakowania do 27 odpływów w celce Wymiana bezpieczników w stanie beznapięciowym Listwowe rozłączniki bezpiecznikowe w zabudowie stałej System szynowy 60 mm

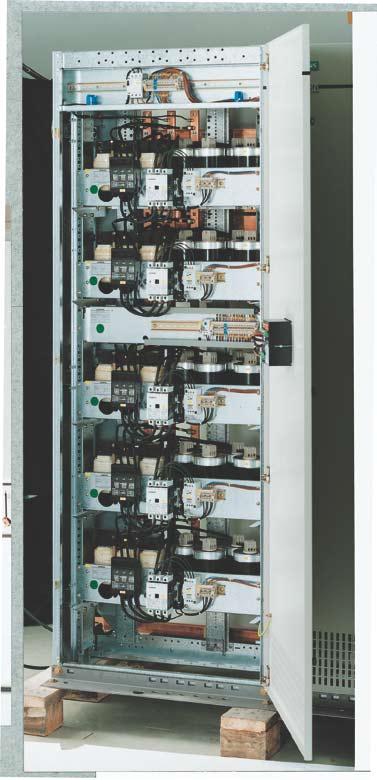

17 Moduły kondensatorów i regulatorów do centralnej kompensacji mocy biernej Moduł regulatora z elektronicznym regulatorem mocy biernej do zamontowania na drzwiach Samodopasowanie do wartości C/k Nominalna wartość cos (regulowana od 0.8 ind. do 0.98 poj.) Ręczne przełączanie Moduły kondensatorów do 100 kvar Rozłącznik bezpiecznikowy Styczniki do przełączania kondensatorów Kondensatory mocy MKK Jednostki rozładowujące Dławiki obwodów filtrujących Kompensacja mocy biernej 250 kvar z dławikami

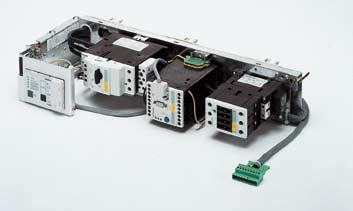

18 Technika wtykowa Technika wtykowa przedstawia sobą atrakcyjną cenowo alternatywę zarówno dla klasycznej zabudowy stałej, jak i komfortowej techniki wysuwnej. Przez zastosowanie wtykowych styków zasilających moduły zapewniają szybką wymienialność bez wyłączania rozdzielnicy. Technika ta używana jest więc wtedy, gdy w czasie pracy wymagane jest dokonywanie zmian, np. gdy zmieniają się moce silników lub przybywają nowe odbiorniki. Technika wtykowa SIVACON oferuje wysoką ekonomiczność, pewność i elastyczność. Wysoki stopień bezpieczeństwa dzięki standardowym modułom z pełnym badaniem typu (TTA) Wtykowy styk zasilający umożliwia szybką wymianę Odpływy silnikowe do 45 kw Odpływy z wyłącznikami 3RV do 100 A Wysoka gęstość upakowania (do 35 odpływów w celce) Zabezpieczenie przed porażeniem prądem elektrycznym od systemu szyn wtykowych Wtyk obwodów pomocniczych Boczne prowadzenie dla zapewnienia pewnego styku Z i bez panelu instrumentowego Możliwość łączenia z wtykowymi listwowymi rozłącznikami bezpiecznikowymi 3NJ6 Przedział kablowy o szerokości 400 mm Możliwość wymiany odpływów bez wyłączania rozdzielnicy Technika wtykowa w połączeniu z wtykowymi listwowymi rozłącznikami bezpiecznikowymi 3NJ6 18

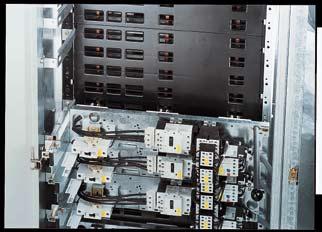

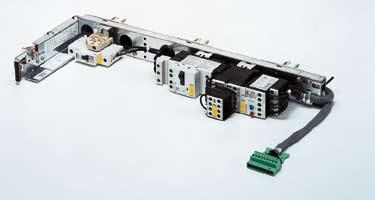

19 System szyn wtykowych System szyn wtykowych znajduje się w tylnej części celki. Zapewnia on ochronę przed dotykiem bez żadnych dodatkowych osłon części aktywnych. System szyn wtykowych Szyna bocznego prowadzenia po lewej stronie celki Zintegrowana ochrona przed porażeniem prądem elektrycznym Możliwe wersje 3- i 4-biegunowe Ochrona przed dotykiem (IP 20B) Otwory przyłączeniowe w modułowym rastrze 50 mm Moduł wtykowy o wysokości 50 mm, 11 kw z rozruchem bezpośrednim Moduł wtykowy o wysokości 100 mm, 45 kw z rozruchem bezpośrednim i SIMOCODE-DP 19

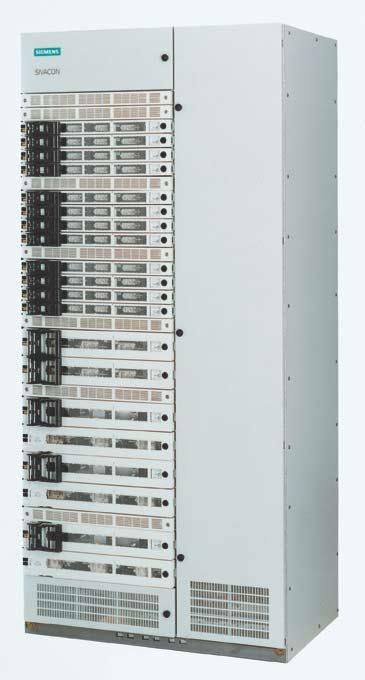

20 Technika listew wtykowych 3NJ6 ekonomiczna, pewna i elastyczna Aparatura łączeniowa w postaci listew ze stykami wtykowymi po stronie zasilającej jest ekonomiczną alternatywą dla techniki wysuwnej. Łączniki mogą być wymieniane bez wyłączania rozdzielnicy. Technika listew wtykowych 3NJ6 w rozdzielnicach SIVACON oferuje wysoką ekonomiczność, pewność i elastyczność. Wysoki stopień bezpieczeństwa dzięki standardowym modułom z pełnym badaniem typu (TTA) Wtykowy styk zasilający umożliwia szybką wymianę Listwowe odpływy kablowe do 630 A w wykonaniach: Moduły bezpiecznikowe Rozłączniki bezpiecznikowe z roztaczaniem jednostronnym Rozłączniki bezpiecznikowe z roztaczaniem dwustronnym Rozłączniki mocy Wysoka gęstość upakowania (do 35 odpływów w celce) Wymiana bezpieczników w stanie beznapięciowym Zabezpieczenie przed porażeniem prądem elektrycznym od systemu szyn wtykowych Przedział kablowy o szerokości 400 mm Stopień ochrony do IP 41 Możliwość wymiany odpływów bez wyłączania rozdzielnicy Rozłącznik bezpiecznikowy 125 A ze stykiem wtykowym po stronie zasilającej Technika listew wtykowych 3NJ6 20

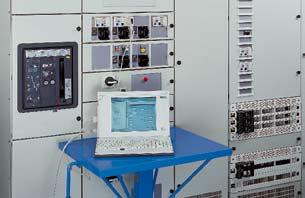

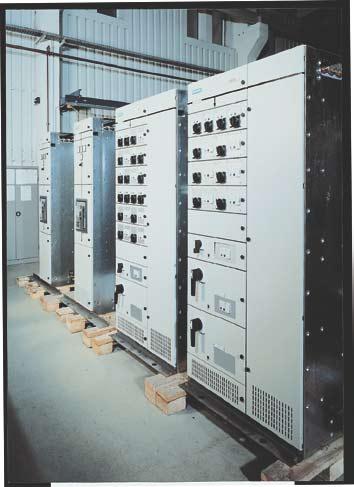

21 SIVACON ma możliwości komunikacyjne Z SIMOCODE -DP dla odpływów silnikowych i kablowych oraz modułem komunikacyjnym dla wyłączników mocy Sentron WL, rozdzielnice SIVACON oferują ekonomiczną możliwość wymiany danych z systemami automatycznego sterowania. Standardowy rozproszony system magistralny PROFIBUS -DP oferuje połączenie do szerokiego zakresu sterowników programowalnych. Wyłącznik mocy 3WL z komunikacją Zdalne sterowanie na otwórz i zamknij Zdalna diagnostyka prewencyjna Sygnalizowanie stanów pracy Przesyłanie wartości prądu, np. do zarządzania energią Łatwe projektowanie rozdzielnicy Oszczędności w okablowaniu AS-lnterface Moduł 4we Urządzenie SIMOCODE-DP do ochrony silników i sterowania komunikacją Zintegrowana pełna ochrona silnika Rozszerzone funkcje sterownicze Wygodne możliwości diagnostyczne Niezależna obsługa każdego napędu poprzez panel operatorski AS-interface Sygnalizacja stanu poprzez moduły AS-i (zał./wył./zakłócenie) Wyłącznik mocy Sentron WL SIMOCODE-DP w kasecie wysuwnej wielkości 1/4 21

22 Technologia pełnych ścian dla zwiększenia bezpieczeństwa Ściany boczne klatki wykonane są z jednego kawałka i są połączone za pomocą poprzecznych belek: to zapewnia dokładność wymiarów i stabilność konstrukcji rozdzielnicy SIVACON. Wszystkie potrzebne w rozdzielnicy wycięcia są umieszczone w ścianach bocznych, co zapewnia wysoki stopień bezpieczeństwa dzięki niewielkiej ilości części Zastosowanie blachy cynkowanej zapewnia długotrwałą ochronę przed korozją i całkowicie pewne uziemienie Malowanie proszkowe widocznej obudowy znacznie zapobiega uszkodzeniom podczas transportu, montażu i eksploatacji Odłączalne części klatki i obudowy umożliwiają częściowy montaż poziomych szyn zbiorczych Bez żadnych dodatkowych części rozdzielających technologia pełnych ścian zapewnia bezpieczne oddzielenie sąsiednich celek System montażu umożliwia późniejszą rozbudowę przy pomocy elementów rozszerzających Zamknięcia sprężynowe skutecznie zabezpieczają drzwi przed niepożądanym otwarciem. Zapewniają one również skuteczne wyrównywanie ciśnienia w przypadku zwarcia wewnętrznego Rozdzielnice wytrzymują wysokie naprężenia sejsmiczne Klatka dla szyn zbiorczych u góry 22

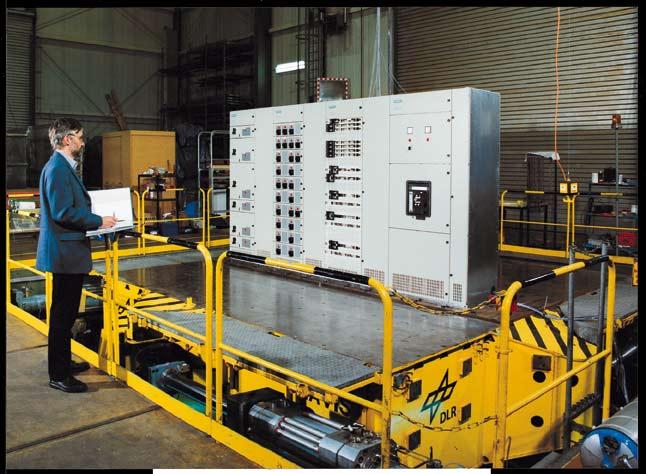

23 Częściowy widok przedziału kablowego Technologia pełnych ścian integrująca elementy konstrukcji Kratka wentylacyjna przedziału szynowego w stopniu ochrony IP 40 Zamknięcie sprężynowe Łatwy dostęp do punktów podziału jednostek transportowych po zdjęciu osłony Badanie sejsmiczne SIVACON na stole wibracyjnym 23

24 Różne systemy szyn zbiorczych Różne zadania łączeniowe wymagają indywidualnych możliwości realizacji. Czy to w prostych systemach, czy w rozległych sieciach ze sprzęgłami podłużnymi i poprzecznymi SIVACON oferuje ekonomiczną konstrukcję o najwyższej jakości. Górny system szyn zbiorczych Górny lub tylny system szyn zbiorczych Systemy szyn zbiorczych na prądy znamionowe do 6300 A Znamionowy wytrzymywany prąd udarowy (l pk ) do 220 ka Możliwy montaż szyn zbiorczych w miejscu zabudowy rozdzielnicy Możliwość prowadzenia dwóch systemów szyn zbiorczych w jednej rozdzielnicy Łatwy dostęp do punktów podziału jednostek transportowych od przodu lub od góry Możliwość separacji przedziału aparatowego od podłączenia do szyn Bezobsługowe połączenia szyn zbiorczych Systemy szynowe do instalacji narożnych Dodatkowe bariery przeciwłukowe Tylny system szyn zbiorczych

25 SIVACON jest odporny na łuk elektryczny Sprawdzanie rozdzielnic niskiego napięcia w warunkach wewnętrznego łuku elektrycznego jest określone jako badanie specjalne wg IEC 1641 lub VDE 0660 część 500, dodatek 2. Sprawdzenie to określa niebezpieczeństwa, na które może być narażony personel w przypadku zwarcia wewnętrznego. Za pomocą testu w warunkach wewnętrznego łuku elektrycznego SIVACON dostarcza dowodów bezpieczeństwa personelu jako standard na podstawie następujących kryteriów oceny: Ochrona przeciwłukowa Badanie ochrony przeciwłukowej Kryteria oceny Drzwi, osłony itp. nie mogą być otwarte Nie mogą wylatywać żadne części W obudowie nie mogą zostać wypalone żadne otwory Nie mogą tlić się żadne wskaźniki Obwód przewodu ochronnego od dotykalnych części obudowy musi nadal funkcjonować Dodatkowe elementy ograniczające skutki działania tuku elektrycznego wewnątrz rozdzielnicy Ograniczenie do jednej celki (bariery przeciwłukowe) Ograniczenie do jednego przedziału funkcjonalnego lub miejsca powstania Izolowane główne szyny zbiorcze (wykonanie bez wsporników) Izolowane główne szyny zbiorcze Przedział aparatowy może być oddzielony od podłączenia do szyn

26 Kombinacja aparatury łączeniowej z badaniem typu (TTA) SIVACON jest kombinacją aparatury łączeniowej z badaniem typu (TTA), której charakterystyka fizyczna została określona w laboratorium próbnym zarówno dla normalnych warunków pracy, jak i dla stanów awaryjnych. Końcowe badania typu zapewniają najwyższą niezawodność i bezpieczeństwo. SIVACON pomyślnie przeszedł poniższe próby określone wg IEC i DIN EN (VDE 0660 część 500): Sprawdzenie w czasie prób granicznych przyrostów temperatury Sprawdzenie w czasie prób właściwości izolacyjnych Sprawdzenie w czasie prób wytrzymałości zwarciowej Sprawdzenie przez oględziny lub pomiar rezystancji skuteczności połączeń przewodzących części rozdzielnicy z obwodem ochronnym Sprawdzenie w czasie prób wytrzymałości zwarciowej obwodu ochronnego Sprawdzenie dróg upływu i odstępów w powietrzu Sprawdzenie funkcji mechanicznych Sprawdzenie stopnia ochrony IP Każda rozdzielnica SIVACON poddawana jest przed dostawą rutynowym testom: Przegląd rozdzielnicy z uwzględnieniem oprzewodowania i, w razie potrzeby, sprawdzenie funkcji elektrycznych Sprawdzenie izolacji Kontrola skuteczności ochrony i ciągłości obwodów ochronnych Te wymagania bezpieczeństwa spełniane są za pomocą szeregu detali w rozdzielnicach SIVACON, jak na przykład: W technice wysuwnej błędy obsługi są eliminowane przez dokładnie wykonane mechaniczne prowadnice i blokady Użycie niewielkiej ilości materiałów izolacyjnych o najwyższej jakości (np. na wsporniki szyn i podpory itp.) Wykorzystanie niezawodnej aparatury łączeniowej Siemens zmniejsza ryzyko wystąpienia usterek Pewne rozłączenie po 70 do 100 ms nawet w przypadku długich czasów opóźnienia w wyłącznikach 3WL przy krótkotrwałym sterowaniu selektywnością (ZSS) Komputerowo wspomagane projektowanie zapewnia bezbłędny wybór i rozmieszczenie elementów Zapewnienie ochrony przeciwłukowej System zapewnienia jakości wg DIN EN ISO

27 Dane techniczne Normy i ustalenia Rozdzielnica niskiego napięcia z pełnym IEC , DIN EN badaniem typu (TTA) (VDE 0660 część 500) Ochrona przed porażeniem prądem DIN VDE 0106 część 100 elektrycznym Łukoochronność IEC 61641, VDE 0660 część 500, dodatek 2 Wibracje wzbudzone IEC 68 część 2, IEC 980 Drogi uptywu Znamionowe wytrzymywane napięcie 8 kv i odległości impulsowe (U imp ) Kategoria przepięciowa III Stopień zabrudzenia 3 Znamionowe napięcie izolacji (U i ) Znamionowe napięcie łączeniowe (U e ) 1000 V 690 V Szyny zbiorcze Główne szyny zbiorcze poziome Prąd znamionowy do 6300 A (3- i 4-biegunowe) Znamionowy wytrzymywany prąd udarowy (I pk ) do 220 ka Znamionowy wytrzymywany prąd krótkotrwały (I cw ) do 100 ka Główne szyny zbiorcze pionowe w technice wyłącznikowej Jak dla poziomych głównych szyn zbiorczych w zabudowie stałej Prąd znamionowy do 2000 A w technice wtykowej Znamionowy wytrzymywany w technice listew wtykowych 3NJ6 prąd udarowy (I pk ) do 110 ka Znamionowy wytrzymywany prąd krótkotrwały (I cw ) do 50 ka w technice wysuwnej Prąd znamionowy do 1000 A Znamionowy wytrzymywany prąd udarowy (I pk ) do 143 ka Znamionowy wytrzymywany prąd krótkotrwały (I cw ) do 65 ka Prądy znamionowe aparatury Wyłączniki mocy do 6300 A Odpływy kablowe do 800 A Odpływy silnikowe do 630 A Separacja wewnętrzna Formy 1 do 4 IEC , dział 7.7 DIN EN Wykończenie powierzchni (Wykończenie malarskie wg DIN 43656) Części ramy Obudowa Drzwi Kolor części malowanych proszkowo (grubość powłoki 80µm) cynkowanie cynkowanie / malowanie proszkowe malowanie proszkowe RAL 7032, kamienno-szary Stopień ochrony wg IEC 60529, DIN IP 20 do IP 54 Wymiary (Wymiary zalecane wg DIN 41488) Wysokość: 2200 mm Szerokość: 400, 500, 600, 800, 1000 mm Głębokość: jednostronna 400, 600 mm dwustronna 1000 mm Power Center 200 mm * Znamionowy warunkowy prąd zwarciowy Icc do 100 ka 27

28 Siemens Sp. z o.o. Automation & Drives Technika Łączeniowa n.n Warszawa, ul. Żupnicza 11 tel. (22) fax (22) elektrotechnika@siemens.pl Zastrzega się prawo wprowadzania zmian bez uprzedzenia Wydanie: wrzesień 2003
