1 data: wersja: 1.2 plik: Procedura_podlaczenia_SMPP_v1.2.doc Strona 1 / 6 Procedura podłączania węzła lokalnego Elektrowni do węzła centralnego OSP Systemu Monitorowania Parametrów Pracy JWCD (SMPP) Skrócona metryka dokumentu nazwa przedsięwzięcia: Zamawiający Wykonawca Polskie Sieci Elektroenergetyczne, ul. Mysia 2, Warszawa, Polskie Sieci Elektroenergetyczne Info Sp. z o.o., ul. Mysia 2, Warszawa Kierownik Projektu: Jerzy Strzelbicki nr wersji dokumentu: 1.2 faza przedsięwzięcia: Procedura przyłączenia węzła loklanego Elektrowni do węzła centralnego OSP SMPP. data dokumentu: przygotowany przez: Polskie Sieci Elektroenergetyczne - Info Sp. z o.o. data zatwierdzenia: zatwierdzony przez: Lesław Winiarski

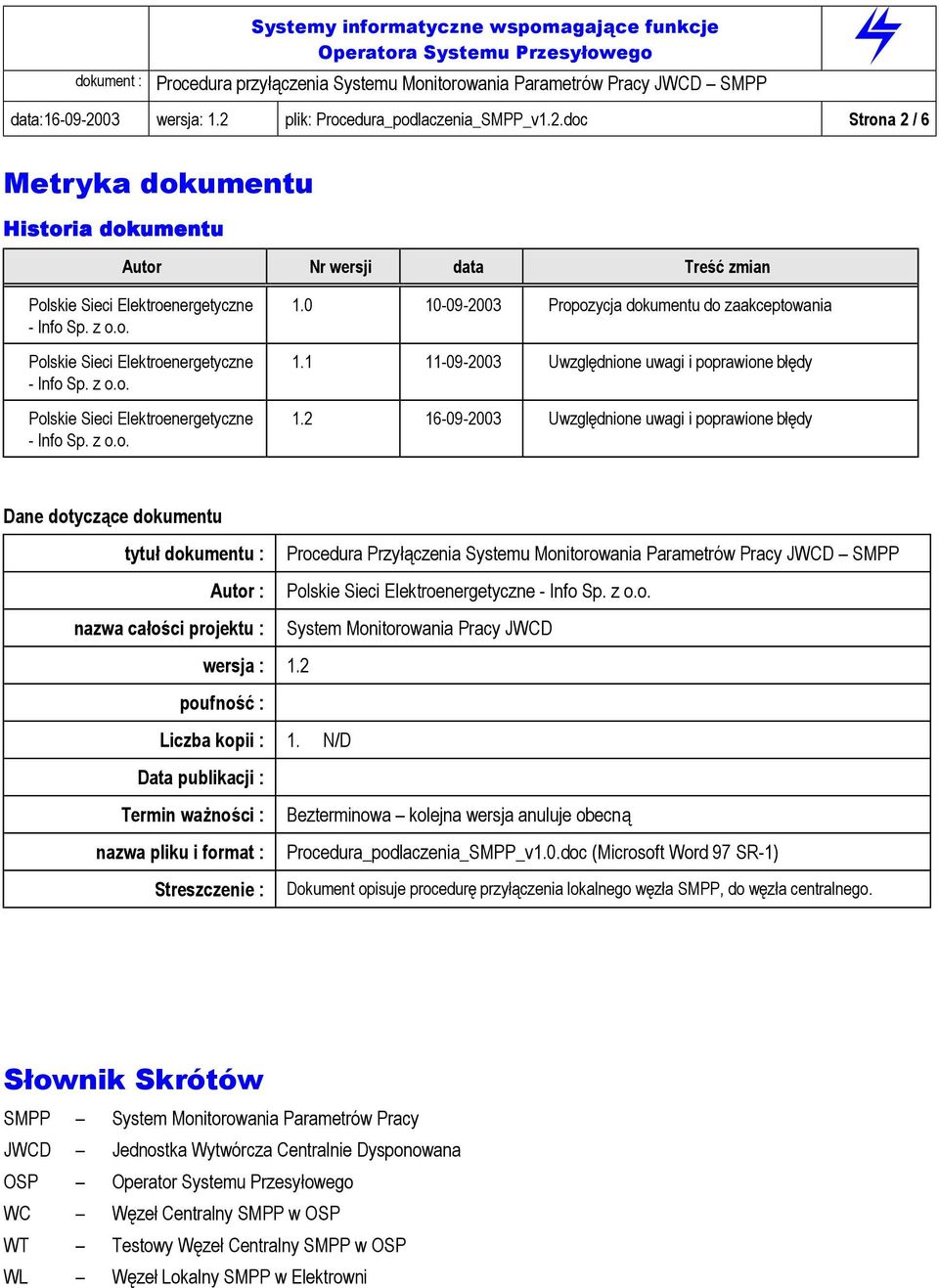

2 data: wersja: 1.2 plik: Procedura_podlaczenia_SMPP_v1.2.doc Strona 2 / 6 Metryka dokumentu Historia dokumentu Autor Nr wersji data Treść zmian Polskie Sieci Elektroenergetyczne - Info Sp. z o.o. Polskie Sieci Elektroenergetyczne - Info Sp. z o.o. Polskie Sieci Elektroenergetyczne - Info Sp. z o.o Propozycja dokumentu do zaakceptowania Uwzględnione uwagi i poprawione błędy Uwzględnione uwagi i poprawione błędy Dane dotyczące dokumentu tytuł dokumentu : Procedura Przyłączenia Systemu Monitorowania Parametrów Pracy JWCD SMPP Autor : Polskie Sieci Elektroenergetyczne - Info Sp. z o.o. nazwa całości projektu : System Monitorowania Pracy JWCD wersja : 1.2 poufność : Liczba kopii : 1. N/D Data publikacji : Termin ważności : Bezterminowa kolejna wersja anuluje obecną nazwa pliku i format : Procedura_podlaczenia_SMPP_v1.0.doc (Microsoft Word 97 SR-1) Streszczenie : Dokument opisuje procedurę przyłączenia lokalnego węzła SMPP, do węzła centralnego. Słownik Skrótów SMPP System Monitorowania Parametrów Pracy JWCD Jednostka Wytwórcza Centralnie Dysponowana OSP Operator Systemu Przesyłowego WC Węzeł Centralny SMPP w OSP WT Testowy Węzeł Centralny SMPP w OSP WL Węzeł Lokalny SMPP w Elektrowni

1 11-09-2003 Uwzględnione uwagi i poprawione błędy 1.

3 data: wersja: 1.2 plik: Procedura_podlaczenia_SMPP_v1.2.doc Strona 3 / 6 1 Wstęp Dokument ten jest rozszerzeniem dokumentu Wymagania bezpieczeństwa dla systemów transmisji danych SOWE/(ODM, EL), WIRE/UR w wersji 7.5 lub nowszej. Omawia warunki i procedury przyłączenia Elektrowni do Systemu Monitorowania Parametrów Pracy (SMPP). Stronami w tym dokumencie są: Elektrownia OSP Departament UO PSE S.A., fax nr (22) Administrator Sieci SOWE/WIRE Polskie Sieci Elektroenergetyczne Info Sp. z o.o.; fax nr (22) Wymiana informacji pomiędzy stronami odbywa się na podstawie następujących dokumentów, przywoływanych w dalszej części procedury: a) Specyfikacja techniczna dla węzłów lokalnych systemu SMPP JWCD dokument przekazany każdej Elektrowni, zawierający podstawowe parametry pracy protokołu ICCP, niezbędne do prawidłowej jego konfiguracji w WL. b) Zgłoszenie gotowości przyłączenia Elektrowni do WC systemu SMPP dokument zgłaszany przez Elektrownię do OSP, rozpoczynający procedurę przyłączania węzła lokalnego do WC. c) Szczegółowe warunki przyłączenia węzła lokalnego SMPP dokument wysyłany przez OSP do Elektrowni, zawierający niezbędne dane do konfiguracji WL w celu rozpoczęcia testów i późniejszego przyłączenia do środowiska produkcyjnego. d) Zgłoszenie gotowości do przeprowadzenia testów komunikacyjnych SMPP dokument zgłaszany przez Elektrownię do OSP, w celu rozpoczęcia procesu testowania komunikacji SMPP. e) Zgoda na przełączenie lokalnego węzła SMPP na środowisko produkcyjne dokument wysyłany przez OSP do Elektrowni, oficjalnie kończący testy węzła lokalnego SMPP i zezwalający na przyłączenie WL do środowiska produkcyjnego. 2 Warunki przyłączenia węzła SMPP 2.1 Warunki Ogólne Podstawowym warunkiem przyłączenia Elektrowni do SMPP jest działające zgodnie z wymaganiami bezpieczeństwa, połączenie z systemem SOWE. Serwer SMPP, podobnie jak SOWE/WIRE, powinien znajdować się w wydzielonym segmencie sieci LAN Elektrowni, oraz posiadał połączenie z układami automatyki blokowej, zgodnie ze schematem na rys. 1. Protokoły używane w komunikacji SMPP (OSP < > Elektrownia): TCP/IP IPSEC w trybie transport (autentykacja i szyfrowanie pakietów IP); ICCP komunikacja na poziomie aplikacji z OSP.

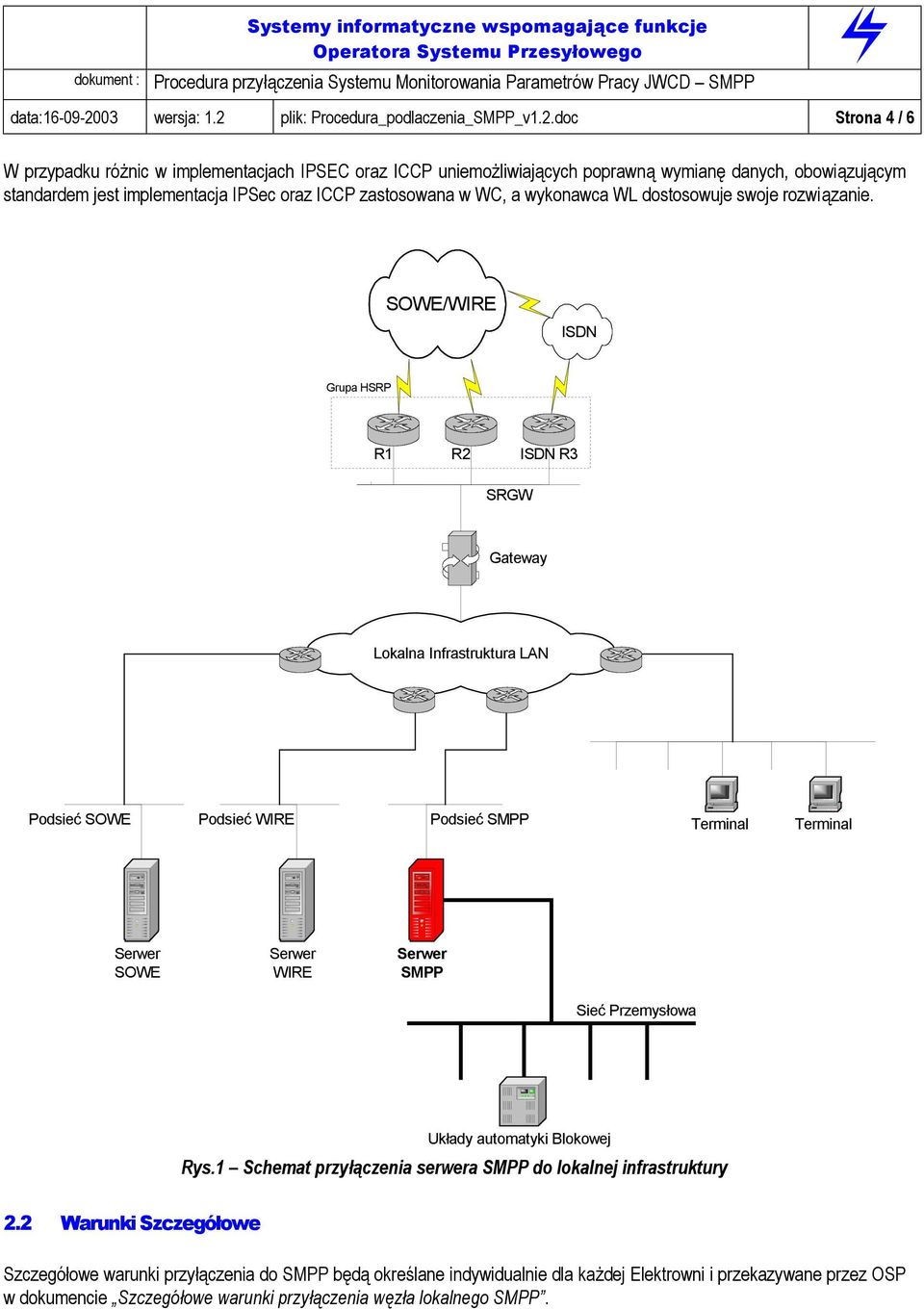

4 data: wersja: 1.2 plik: Procedura_podlaczenia_SMPP_v1.2.doc Strona 4 / 6 W przypadku różnic w implementacjach IPSEC oraz ICCP uniemożliwiających poprawną wymianę danych, obowiązującym standardem jest implementacja IPSec oraz ICCP zastosowana w WC, a wykonawca WL dostosowuje swoje rozwiązanie. SOWE/WIRE ISDN Grupa HSRP R1 R2 ISDN R3 SRGW Gateway Lokalna Infrastruktura LAN Podsieć SOWE Podsieć WIRE Podsieć SMPP Terminal Terminal Serwer SOWE Serwer WIRE Serwer SMPP Sieć Przemysłowa Układy automatyki Blokowej Rys.1 Schemat przyłączenia serwera SMPP do lokalnej infrastruktury 2.2 Warunki Szczegółowe Szczegółowe warunki przyłączenia do SMPP będą określane indywidualnie dla każdej Elektrowni i przekazywane przez OSP w dokumencie Szczegółowe warunki przyłączenia węzła lokalnego SMPP.

5 data: wersja: 1.2 plik: Procedura_podlaczenia_SMPP_v1.2.doc Strona 5 / 6 3 Procedura przyłączania węzłów lokalnych do węzła centralnego SMPP 3.1 Przygotowanie węzła lokalnego SMPP Elektrownia przygotowuje węzeł lokalny SMPP na podstawie warunków ogólnych przyłączenia SMPP oraz Specyfikacji technicznej dla węzłów lokalnych systemu SMPP JWCD. 3.2 Zgłoszenie Zgłoszenie gotowości do przyłączenia systemu SMPP dokonuje się przez wysłanie wypełnionego formularza (w załączeniu) do OSP. 3.3 Przesłanie do Elektrowni, szczegółowych warunków przyłączenia węzła lokalnego Szczegółowe warunki przyłączenia SMPP zawierać będą niezbędne informacje do konfiguracji WL do pracy w środowisku testowym i produkcyjnym. 3.4 Zgłoszenie przez Elektrownię gotowości do testów Po przygotowaniu przez Elektrownię systemu do pracy w środowisku testowym, Elektrownia przesyła do OSP wypełniony formularz gotowości do rozpoczęcia testów. 3.5 Testy Przyłączenie WL do WT z parametrami podanymi w dokumencie Szczegółowe warunki przyłączenia węzła lokalnego SMPP. W trakcie testów będą ustalane pozostałe indywidualne parametry pracy WL, które mają zapewnić bezawaryjną i ciągłą komunikację wraz z wymianą danych. Testy uważane są za zakończone po minimum dwóch tygodniach prawidłowej, bezawaryjnej pracy systemu, zarówno w warstwie komunikacyjnej jak i aplikacyjnej. Rozpoczęcie i zakończenie testów zatwierdza OSP Testy komunikacyjne WL-WT Testy komunikacyjne prowadzone będą przez Administatora Sieci SOWE/WIRE wraz z OSP i mają na celu uruchomienie i sprawdzenie warstwy transportowej (TCP/IP, IPSec) na odcinku WT-WL systemu Testy aplikacyjne WL-WT Testy aplikacyjne będą prowadzone przez Administatora Sieci SOWE/WIRE wraz z OSP. Testowane będzie działanie protokołu ICCP, oraz reszty elementów systemu. 3.6 Odbiór techniczny systemu SMPP Po zakończonych testach zostanie przeprowadzony odbiór techniczny lokalnej instalacji SMPP, przy współudziale przedstawicieli OSP. Odbiór techniczny systemu ma potwierdzić właściwe powiązanie serwera SMPP z układami automatyki obiektowej. 3.7 Przepięcie WL na system produkcyjny WC. Na podstawie wyniku testów systemu WL, OSP wydaje zgodę na przełączenie WL z WT na WC. W terminie wyznaczonym przez OSP, następuje przełączenie WL na środowisko produkcyjne WC.

3.2 Zgłoszenie Zgłoszenie gotowości do przyłączenia systemu SMPP dokonuje się przez wysłanie wypełnionego formularza (w załączeniu) do OSP. 3.

6 data: wersja: 1.2 plik: Procedura_podlaczenia_SMPP_v1.2.doc Strona 6 / 6 Przełączenie WL z WT na WC, polega na przeprowadzeniu testów komunikacyjnych i aplikacyjnych pomiędzy WL a WC. Po przeprowadzeniu testów, następuje eksploatacja systemu. 3.8 Powtórne testy W przypadku problemów komunikacyjnych lub aplikacyjnych pomiędzy WL a WC, OSP może jednostronnie wydać decyzję o przepięciu WL z powrotem do współpracy z WT. Ponowne włączenie WL do współpracy z WC nastąpi po usunięciu wszystkich stwierdzonych problemów, na wniosek Elektrowni, po otrzymaniu zgody OSP.

8 Powtórne testy W przypadku problemów komunikacyjnych lub aplikacyjnych pomiędzy WL a WC, OSP może jednostronnie wydać decyzję o przepięciu WL
