MARTECH LOCK13 Tool. MARTECH LOCK13 Tool Instrukcja obsługi v1.1. Instrukcja obłsugi
|
|
- Eugeniusz Szczepański
- 4 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja obsługi v1.1
2 Spis treści 1. Podstawowe informacje o produkcie Obsługiwane modele Główne funkcje Wymagania sprzętowe Warunki pracy Instalowanie aplikacji na urządzeniu CLIP Konfiguracja sprzętowa LOCK13 Tool Clip Pinout Radia Ford oparte na Radia Ford oparte na Radia Ford oparte na ST Radia Mercedes Benz Truckline Radia Land Rover Algorytm naprawy radia...19
3 1. Podstawowe informacje o produkcie LOCK13 Tool to aplikacja mobilna, pracująca na urządzeniu Martech Clip, przeznaczona do naprawy radii marki Ford. LOCK10 lub LOCK13 na wyświetlaczu radia to objaw wielokrotnych błędnych wpisów kodów. Program resetuje licznik i umożliwia tym samym powrót do pełnej funkcjonalności urządzenia. Aplikacja działa "standalone", oznacza to, że można jej używać całkowicie bez komputera. Wszytskie procesy programatora realizowane są na urządzeniu Martech Clip oraz karcie MMC, jako nośniku danych oraz aplikacji. 1.1 Obsługiwane modele Program działa na następujących radiach: Ford Mercedes Benz Truckline 24V CC20 CC40 CC60 Land Rover 6500 CD-EUROPE, XQE00160PMA 6500 CD-EUROPE, XQE00161PMA W zależności od zastosowanego procesora, wyróżniamy modele oparte na: ST BFKC BFKC FKCCWC
4 2. Główne funkcje Na wymienionych powyżej typach radii, aplikacja umożliwia: kasowanie i naprawę licznika złych wpisów (Lock10, Lock13) obliczanie poprawnego kodu radia na podstawie numeru seryjnego Tor transmisyjny składa się tylko z dwóch linii, co upraszcza do minimum podłączenie systemu. W zależności od użytego układu, proces można zrealizować poprzez połączenie się przez zewnętrzne złącze na tylnej części radia lub poprzez bezpośrednie dolutowanie się do wyjść układu na płycie głównej radia. Szerszy opis poszczególnych sposobów znajdziecie Państwo w dalszej części niniejszego opracowania.
5 3. Wymagania sprzętowe Do prawidłowej pracy potrzebujesz: urządzenie Martech Clip aktywowane do obsługi RCD lub RCDPRO komputer klasy PC z aktywnym połączeniem do sieci internet (w celu pobrania programów i aktualizacji) 3.1 Warunki pracy Praca z modułem LOCK13 Tool, wymaga od użytkowników podstawowej znajomości zagadnień z zakresu elektroniki oraz zdolności manualnych, pozwalających wykonać połączenia lutowane na płytach PCB. Do tego celu niezbędne są narzędzia do montażu, czasami wymagana jest stacja hot air. Zwracamy uwagę na zastosowanie właściwych narzędzi. Należy pamiętać o niebezpieczeństwie pojawienia się uszkodzeń na skutek ładunków elektrostatycznych ESD. Prosimy odpowiednio przygotować stanowisko pracy, zabezpieczyć się przed ingerencją niepowołanych osób. W żaden sposób nie odpowiadamy za uszkodzenia i straty wynikłe z wadliwego podłączenia bądź eksploatowania systemów niezgodnie z ich przeznaczeniem.
6 4. Instalowanie aplikacji na urządzeniu CLIP Aktualną wersję programu można pobrać z tego adresu: Aplikacja Martech CLIP Manager umożliwia zarządzanie kartą pamięci flash oraz pamięcią wewnętrzną urządzenia. Dzięki niej można w łatwy sposób kopiować pliki z PC do CLIPa, tworzyć lub kasować na karcie pamięci foldery i pliki, zmieniać nazwy itp. Aktualna wersja programu do zarządzania transferem to Clip Manager V1.8, można ją pobrać z tego adresu: Dokładny opis jak kopiować pliki jest widoczny po zalogowaniu się na sekcję Technical Support:
7 5. Konfiguracja sprzętowa LOCK13 Tool Pierwszą czynnościa jaką należy dokonać przed rozpoczęciem pracy z programem i urządzeniem jest poprawna identyfikacja procesora znajdującego się w radiu. Proces ten można przeprowadzić na kilka sposób: odczytując part code radia (znajduje się na bocznej naklejce obok numeru seryjnego) odczytując maskę procesora identyfikując złącze testowe na tylnej ściance radia Nazwa radia Part Code Maska procesora Typ procesora Ford FP-18K876-LA N FKC003 Ford FP-18K876-KA N BFKC102 Ford 3000 Traffic 97FP-18K876-EC N BFKC102 Ford 3000 Traffic 96FP-18K876-LA N BFKC102 Ford 3000 Traffic 96FP-18K876-EC N BFKC102 Ford 3000 Traffic 97FP-18K876-NA N BFKC102 Ford 3000 Traffic 96FP-18K876-FC N BFKC003 Ford 3000 Traffic 96FP-18K876-BC N BFKC003 Ford 4000 Traffic 96FP-18K876-GC N FKC101 Ford 4000 Traffic 96FP-18K876-JC N FKC101 Ford 4000 Traffic 97FP-18K876-GA N FKC102 Ford 4000 Traffic 96FP-18K876-GA N FKC102 96AP-18K876-AA N760080BFKC004 96AP-18K876-AC N760080BFKC004 96AP-18K876-BC N760080BFKC101 96AP-18K876-CA N760080BFKC004 96AP-18K876-CC N760080BFKC004 97AP-18K876-LA N760080BFKC104 97AP-18K876-MA N760080BFKC103 97AP-18K876-NA N760080BFKC102 97FP-18K876-FA N760080BFKC103 97KP-18K876-FC N760080BFKC004 98KP-18K876-BA N760080BFKC104 98AP-18K876-BA N760105BFKC104 Ford 6000 RDS 97AP-18C815-AC N760080BFKC101 Ford 6000 RDS 97AP-18C815-HA N760080BFKC102
8 Ford 6000 RDS 98AP-18C815-DA N760080BFKC101 Ford 6000 RDS 98KP-18C815-DA N760080BFKC103 Ford 6000NE YS6F-18C815-DA ST92F120V1Q7 Ford 7000 RDS 95GB-18K876-BA N760080BFKC402 Ford 7000 RDS 95GB-18K876-BC N760080BFKC402 Ford 7000 RDS 96AP-18K876-DC N760080BFKC402 Ford 7000 RDS F8RF-18C838-AA N760080BFKC404 Ford 7000 RDS F8RF-18C838-BA N760080BFKC601 Mercedes Benz CC20 YU3F-18C838-AA BFKC401 Mercedes Benz CC40 YU3F-18C838-BA BFKC401 Mercedes Benz CC40 YU3F-18C838-BA FKCCWC Mercedes Benz CC60 YU3F-18C838-CB BFKC441 Land Rover 6500 CD 2CFF-18C838-A FKCCWC Oczywiście powyższe modele to tylko wycinek z szerokiej gamy obsługiwanych radii. Po identyfikacji procesora należy dokonać odpowiedniego podłączenia interfejsu.
9 5.1 Clip Pinout Do poprawnego zrealizowania połączeń potrzebny będzie schemat wyjść urządzenia. Dla przypomnienia: Piny w portach liczymy od prawej do lewej strony (biorąc pod uwagę klawiaturę u góry, przykładem może być sygnał GND znajduje się w porcie 2, na pinie siódmym od prawej strony).

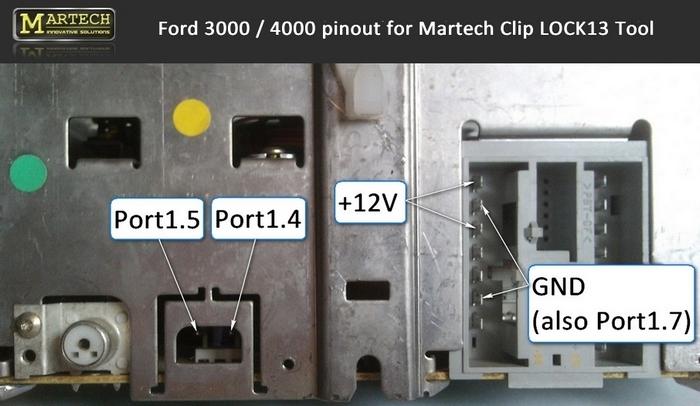

10 5.2 Radia Ford oparte na Wymagany sprzęt: Martech CLIP z aktywacją RCD lub RCDPRO Przewody realizujące połączenia z wyprowadzeniami procesora znajdującymi się na tylnej części radia Zasilacz serwisowy do zapewnienia odpowiedniego napięcia układu radia (12V) Radia oparte na tym procesorze posiadają specjalne dwu pinowe złącze serwisowe, znajdujące się pomiędzy złączem zasilania a złączem anteny radiowej. Tak umiejscowione wyprowadzenia znacznie upraszczają podłączenie układu. CLIPA łączymy bezpośrednio do radia, za pomocą trzech przewodów, wg schematu: Clip PORT1.5 lewy pin złącza serwisowego Clip PORT1.4 prawy pin złącza serwisowego Clip PORT1.7 masa radia (np. Pin GND na złączu zasilania) UWAGA: Należy zasilić układ radia poprzez podłączenie sygnału +12V w dwóch miejscach, również masa GND musi być podłączona do dwóch pinów w złączu radia. Po poprawnej konfiguracji układu można przejść do algorytmu naprawy (rozdział 5.7)
11 5.3 Radia Ford oparte na Wymagany sprzęt: Martech CLIP z aktywacją RCD lub RCDPRO Przewody realizujące połączenia z wyprowadzeniami procesora Zasilacz serwisowy do zapewnienia odpowiedniego napięcia układu radia (12V) Radia oparte na tym procesorze można serwisować w następujący sposób: poprzez podłączenie się do wyprowadzeń procesora na płycie głównej radia poprzez podłączenie się do złącza serwisowego na tylnej ściance radia Ze względu na stabilność połączenia i skuteczność działania sugerujemy podłączenie się do sygnałów TXD/RXD znajdujących się bezpośrednio na płycie głównej. Punkty testowe umiejscowione są od spodu radia oraz z drugiej strony, przy głównym procesorze urządzenia. CLIPA łączymy bezpośrednio do radia, za pomocą trzech przewodów do punktów zlokalizowanych od spodniej strony radia, wg schematu: Clip PORT1.4 TXD punkt testowy, widoczny po lewej stronie Clip PORT1.5 RXD punkt testowy, widoczny po prawej stronie Clip PORT1.7 GND lewa strona kondensatora W przypadku gdyby płyta radia posiadała inne wyprowadzenia należy podłączyć się następująco: Clip PORT1.4 TXD czyli PIN1 procesora radia Clip PORT1.5 RXD czyli PIN64 procesora radia Clip PORT1.7 masa radia (np. Pin GND na złączu zasilania)

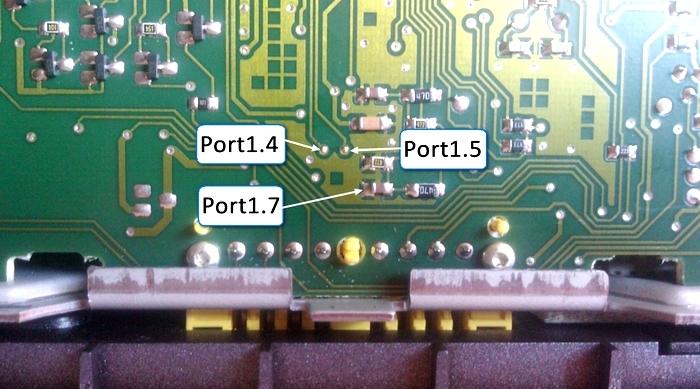

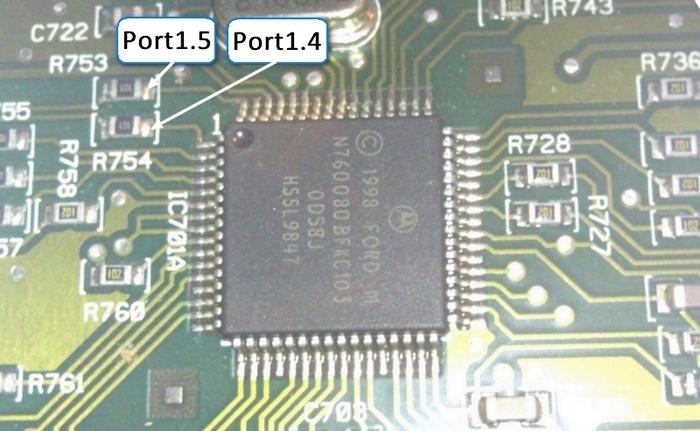

12 Przykład podłączenia układu po stronie procesora:

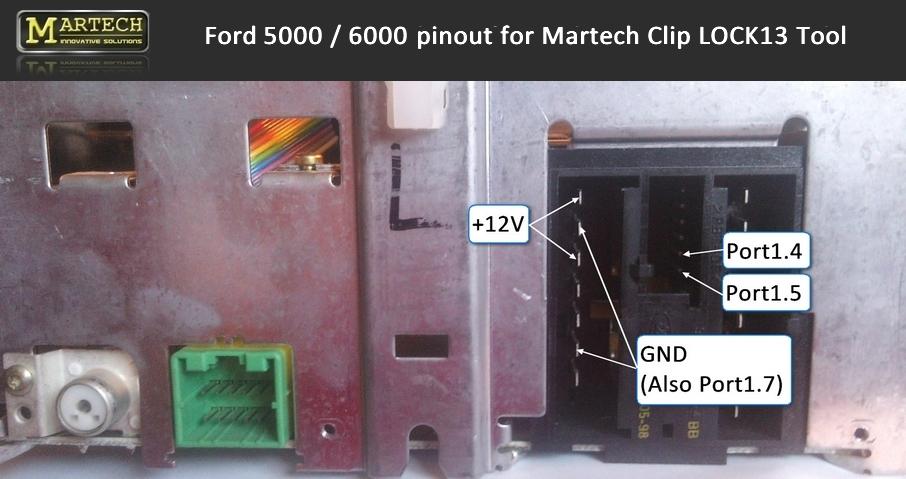

13 Drugim sposobem serwisowania tych modeli jest podłączenie się do pinów testowych znajdujących się na złączu, umiejscowionym pomiędzy złączem zasilania, a złączem głośnikowym. Należy podłączyć CLIPA bezpośrednio do radia za pomocą trzech przewodów, wg schematu: Clip PORT1.4 TXD czyli piąty pin złącza serwisowego (licząc od góry) Clip PORT1.5 RXD czyli szósty pin złącza serwisowego (licząc od góry) Clip PORT1.7 GND czyli masa układu (np. Pin GND na złączu zasilania) Po poprawnej konfiguracji układu można przejść do algorytmu naprawy (rozdział 5.7).
14 5.4 Radia Ford oparte na ST92 Wymagany sprzęt: Martech CLIP z aktywacją RCD lub RCDPRO Przewody realizujące połączenia z wyprowadzeniami procesora Zasilacz serwisowy do zapewnienia odpowiedniego napięcia układu radia (12V) Radia oparte na tym procesorze można serwisować w następujący sposób: poprzez podłączenie się do wyprowadzeń procesora na płycie głównej radia Proces podłączenia, realizacji funkcjonalności przebiega tak samo jak dla radii Ford opartych na. Warunkiem jest podłączenie się do pinów testowych znajdujących się na złączu, umiejscowionym pomiędzy złączem zasilania, a złączem głośnikowym (sekcja 5.3). Przykład radia opartego na tym procesorze: Po poprawnej konfiguracji układu można przejść do algorytmu naprawy (rozdział 5.7).
15 5.5 Radia Mercedes Benz Truckline Wymagany sprzęt: Martech CLIP z aktywacją RCD lub RCDPRO Przewody realizujące połączenia z wyprowadzeniami procesora Zasilacz serwisowy do zapewnienia odpowiedniego napięcia układu radia +12V(24V) Procesor umiejscowiony jest w środku radia, należy ostrożnie zdemontować mechanizm kasety. CLIPA łączymy bezpośrednio do rezystorów, które zlokalizowane są obok procesora. Clip PORT1.4 PIN 38 procesora, wyprowadzony na rezystorze Clip PORT1.5 PIN 39 procesora, wyprowadzony na rezystorze Clip PORT1.7 masa radia (np. Pin GND na złączu zasilania)

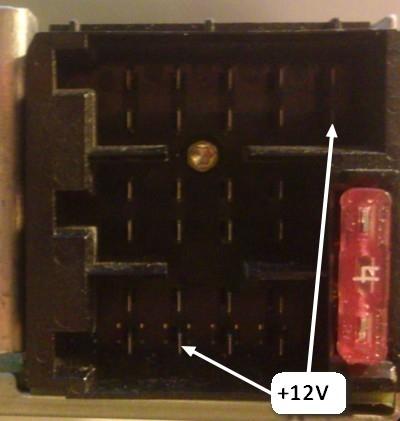

16 Następnym krokiem jest zasilenie układu radia. Uwaga! Należy podłączyć +12V(24V) w dwóch miejscach. Po poprawnej konfiguracji układu można przejść do algorytmu naprawy (rozdział 5.7).

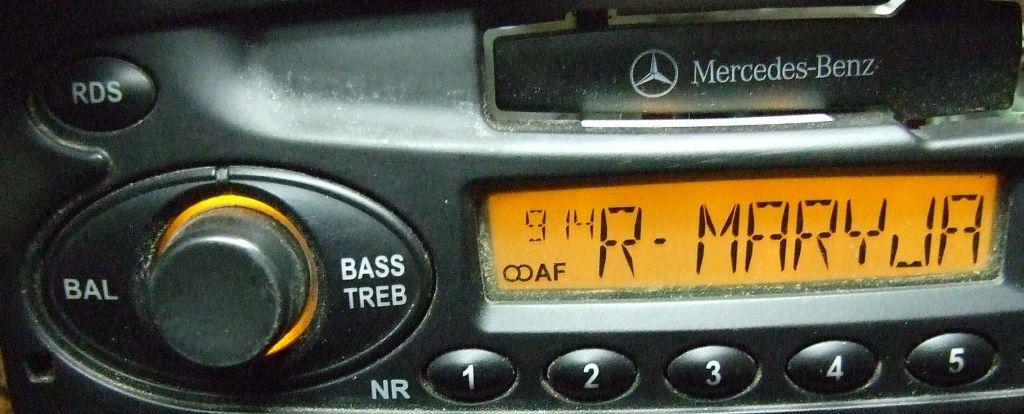

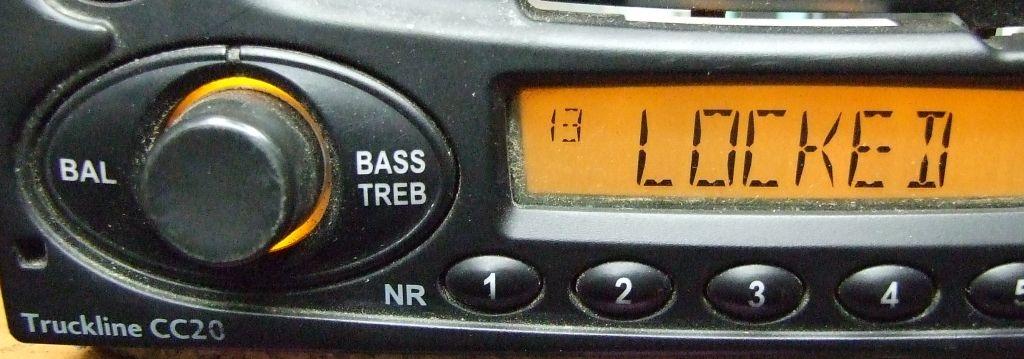

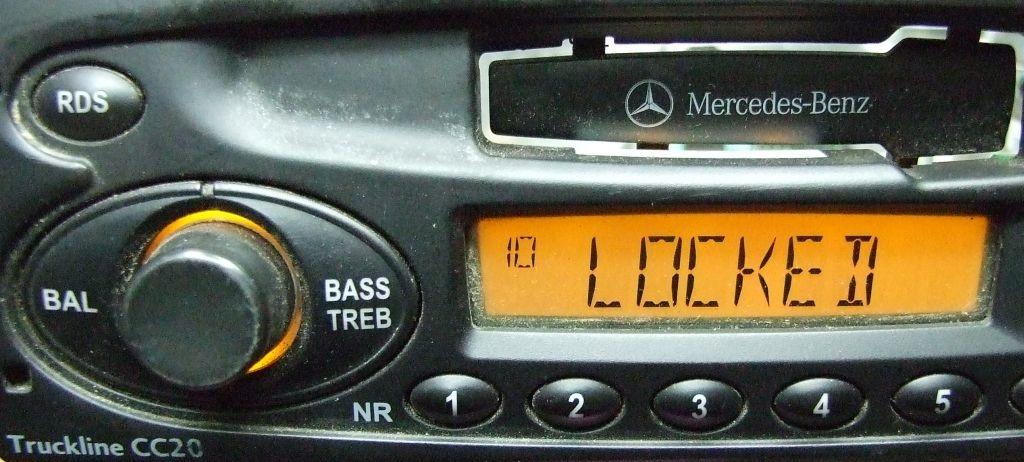

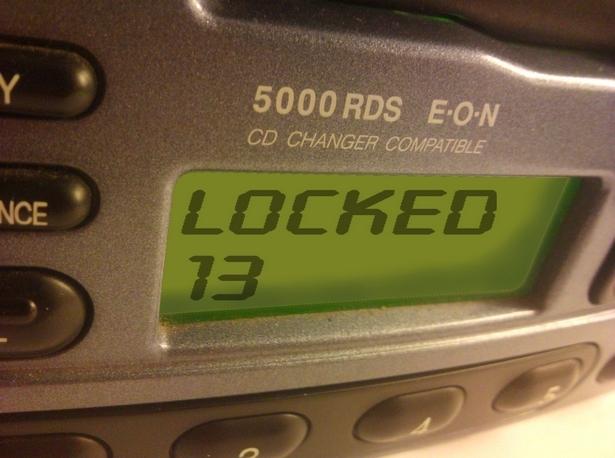

17 Przykłady blokad: Radio odblokowane:

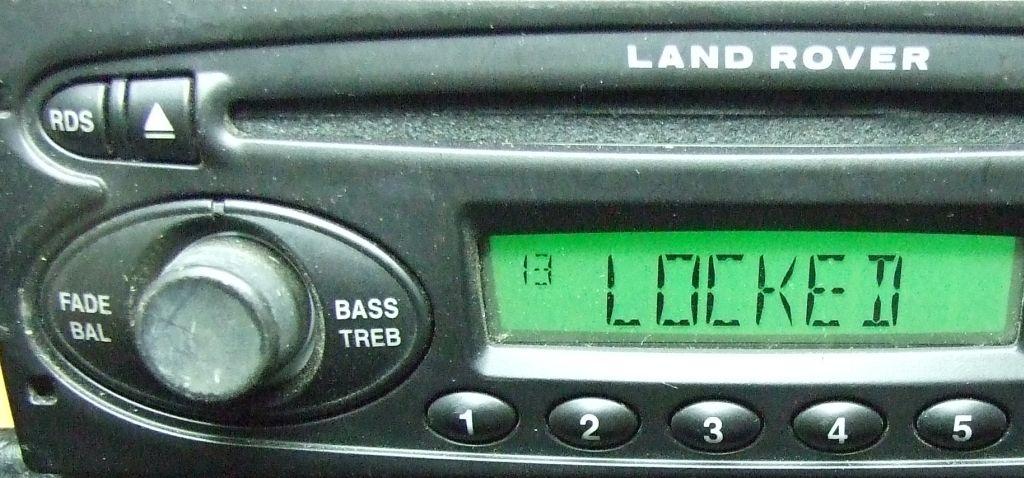

18 5.6 Radia Land Rover Wymagany sprzęt: Martech CLIP z aktywacją RCD lub RCDPRO Przewody realizujące połączenia z wyprowadzeniami procesora Zasilacz serwisowy do zapewnienia odpowiedniego napięcia układu radia +12V Radia z tej serii serwisujemy dokładnie tak samo jak radia Mercedes Benz z punktu 5.4. Przykład po poprawnym zadziałaniu aplikacji:
19 5.7 Algorytm naprawy radia Niezależnie od wersji procesora schemat naprawy radia jest taki sam. Po identyfikacji procesora i poprawnym połączeniu układu można zacząć proces skasowania Locked 10/13: Zainstaluj aplikację na urządzeniu Wybierz Code Calculator i wygeneruj kod do Twojego radia (numer seryjny znajduje się na bocznej naklejce, np. M123456, wpisz np ) UWAGA! Prosimy o dokładne sprawdzenie numeru seryjnego. Wpisanie złego kodu skończy się zablokowaniem radia i brakiem możliwości naprawy. Połącz Clipa do radia zgodnie z opisem Podłącz zasilanie do radia (pamiętaj o dwóch sygnałach GND oraz dwóch +12V) Włącz radio Wybierz model i funkcję LOCK13 Remover, wciśnij OK na Clipie aby rozpocząć proces Poprawne zadziałanie układu to pojawienie się napisu CODE na wyświetlaczu radia, w tym momencie nastąpi możliwość wprowadzenia kodu Procedura wpisywania kodu: cyfry wpisuje się przyciskami 1, 2, 3, 4 wciśnij przycisk 1, tyle razy ile wynosi pierwsza cyfra kodu wciśnij przycisk 2, tyle razy ile wynosi druga cyfra kodu wciśnij przycisk 3, tyle razy ile wynosi trzecia cyfra kodu wciśnij przycisk 4, tyle razy ile wynosi czwarta cyfra kodu wciśnij przycisk 5, aby zatwierdzić kod Prawidłowo wpisany kod przywróci ponownie funkcjonalność radia.
