1 NOWOŚĆ Dla bezpiecznego przekazania rozciągania i ściskania kotwy fundamentowe PDK PFEIFER Nowy system podpór słupowych PSF: kompletny system z ekspresową dostawą! 02/2014 APROBATA TECHNICZNA ITB AT /2009 PFEIFER system łączników słupowych JORDAHL & PFEIFER TECHNIKA BUDOWLANA SP. Z.O.O. UL. WROCŁAWSKA KRĘPICE K/WROCŁAWA TEL FAX biuro@jordahl-pfeifer.pl INTERNET

2 System podpór słupowych PSF-PFEIFER upraszcza projektowanie i skraca czas dostawy elementów do wbudowania dzięki elastycznym połączeniom śrubowym! Dzięki stosowaniu podpór słupowych można bez trudu zrealizować utwierdzenie słupów w fundamencie. Stosując ten system można zrealizować sztywny układ ramowy uzyskując jednocześnie ekonomiczny rozkład sił wewnętrznych na długości dźwigara i słupa,co można porównać do konstrukcji stalowej. Jest to wyraźny przełom w dotychczasowych konstrukcjach z żelbetu. Stopy fundamentowe można wykonać w prosty sposób niwelując z grubsza ich powierzchnię górną. Słup montujemy na wkręconych w kotwach fundamentowych bolcach rektyfikacyjnych umożliwiających prostą regulację położenia słupów w konstrukcji. Dzięki oddzieleniu stopy od słupa, można je niezależnie i ekonomicznie transportować na plac budowy, redukując koszty transportu. 2

3 Zalety dla inwestora szybki dostęp do elementów podstawowych, również przy ustalaniu wymaganej długości prętów kotwiących, dzięki ich typizacji, co znacznie skraca czas dostawy, dostawa w optymalnych opakowaniach, łatwe składowanie, montaż niezależny od warunków pogodowych; możliwość montażu również w mroźne i śnieżne dni. Montaż możliwy także przy złej pogodzie, ponieważ konieczne jest tylko wykonanie łączenia siłowego tzn. łączenie śrubami Zalety dla projektantów oszczędne rozwiązanie umożliwiające stosowanie prostych i standardowych elementów, szybki montaż obiektu (skraca się czas niezbędny na projektowanie i wykonanie elementów składowych), krótki termin od czasu rozpoczęcia budowy, do czasu użytkowania obiektu, co zwiększa rentowność inwestycji, montaż możliwy również w trudnych warunkach pogodowych (wystarczy jedynie dokręcenie dla uzyskania bezpiecznego połączenia). Zalety dla zakładów prefabrykacji szybki dostęp do standardowych elementów, ekonomiczne rozwiązanie nie wymagające spawania poszczególnych elementów, dzięki zastosowaniu magazynowania standardowych elementów nie jest potrzebne duże wyprzedzenie w zakupie niezbędnych materiałów. Montaż prefabrykatów niezależny od warunków pogodowych, wykonanie montażu możliwe także przy śniegu i mrozie Zalety dla klientów Szybka dostawa, ponieważ dostarczane są składowane części standardowe Korzystne, niskonakładowe elementy montażowe, ponieważ nie ma konieczności spawania części dolnych podpór. Dzięki zastosowaniu systemu konfekcjonującego szybki okres realizacji zamówień 3

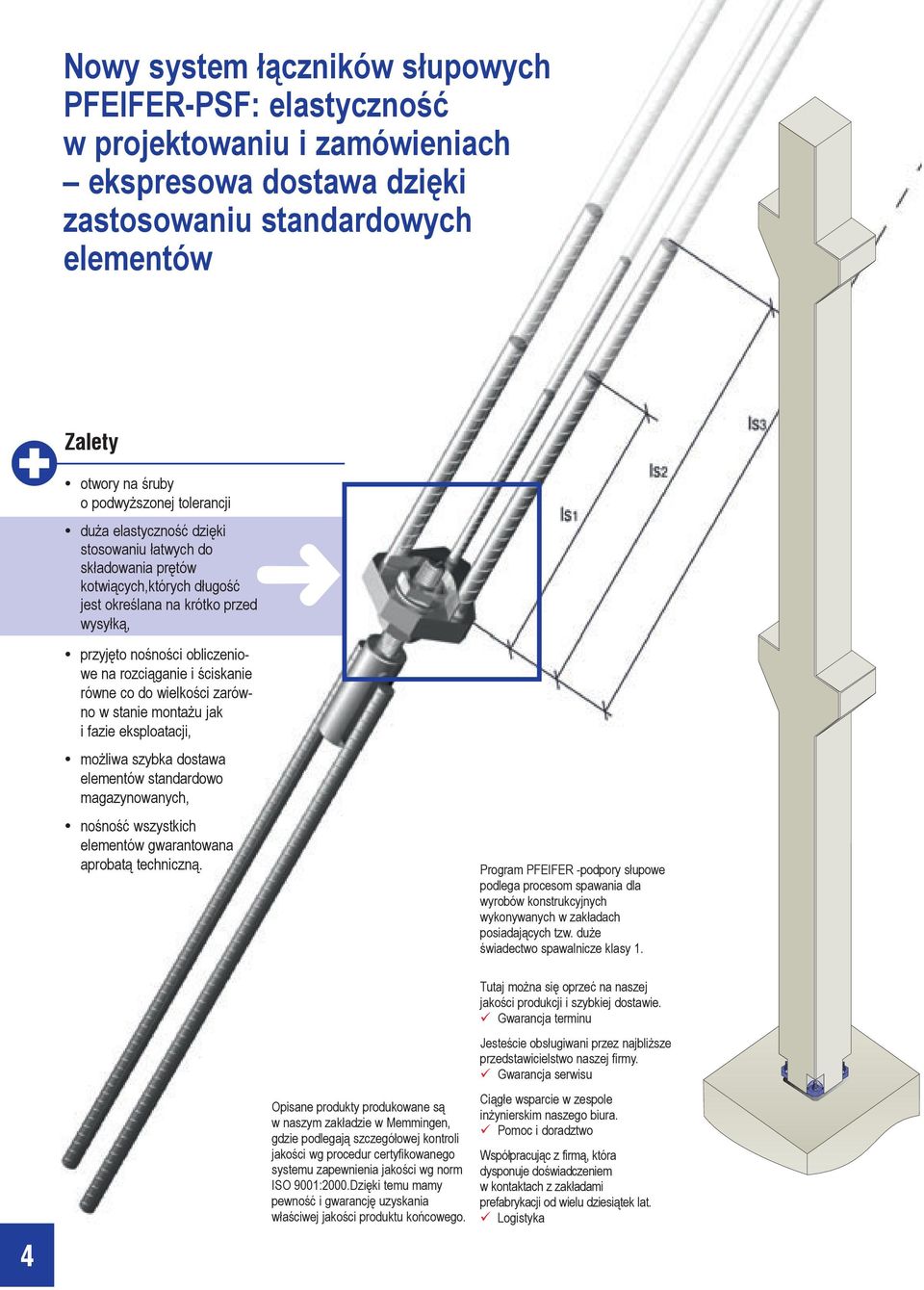

4 Nowy system łączników słupowych PFEIFER-PSF: elastyczność w projektowaniu i zamówieniach ekspresowa dostawa dzięki zastosowaniu standardowych elementów Zalety otwory na śruby o podwyższonej tolerancji duża elastyczność dzięki stosowaniu łatwych do składowania prętów kotwiących,których długość jest określana na krótko przed wysyłką, przyjęto nośności obliczeniowe na rozciąganie i ściskanie równe co do wielkości zarówno w stanie montażu jak i fazie eksploatacji, możliwa szybka dostawa elementów standardowo magazynowanych, nośność wszystkich elementów gwarantowana aprobatą techniczną. Program PFEIFER -podpory słupowe podlega procesom spawania dla wyrobów konstrukcyjnych wykonywanych w zakładach posiadających tzw. duże świadectwo spawalnicze klasy 1. 4 Opisane produkty produkowane są w naszym zakładzie w Memmingen, gdzie podlegają szczegółowej kontroli jakości wg procedur certyfikowanego systemu zapewnienia jakości wg norm ISO 9001:2000.Dzięki temu mamy pewność i gwarancję uzyskania właściwej jakości produktu końcowego. Tutaj można się oprzeć na naszej jakości produkcji i szybkiej dostawie. Gwarancja terminu Jesteście obsługiwani przez najbliższe przedstawicielstwo naszej firmy. Gwarancja serwisu Ciągłe wsparcie w zespole inżynierskim naszego biura. Pomoc i doradztwo Współpracując z firmą, która dysponuje doświadczeniem w kontaktach z zakładami prefabrykacji od wielu dziesiątek lat. Logistyka

5 PFEIFER łącznik słupowy Artykuł nr / APROBATA TECHNICZNA ITB AT /2009 Materiał: BSt 500 A/B Stal Łączniki słupowe PSF i PGM są statycznie sprawdzonym rozwiązaniem technicznym, dla realizacji sztywnych połączeń prefabrykowanych słupów i elementów fundamentowych. Zasadnicze zalety tego systemu leżą szczególnie w szybkim i prostym montażu elementów prefabrykowanych, z zastosowaniem połączeń śrubowych. Uniknąć można pracochłonnego formowania kielicha w fundamentach lub wykonywania stopo-słupów Technika połączeń Podpory słupowe w jednej części.te dotychczasowe konstrukcje są w mniejszym lub większym stopniu pracochłonne. Rozwiązanie z zastosowaniem systemu podpór słupowych umożliwia pewne i proste połączenie elementów prefabrykowanych. Typ PGM Typ Nr katalogowy Nośność obliczeniowa B L D* t d s1 d s2 G 1) N Rd [kn] [mm] [mm] [mm] [mm] [mm] [mm] [kg] 1) Standardowy ciężar elementów ustalono dla długości zakotwienia prętów w betonie klasy C 30/37 przy założeniu dobrych warunków otulenia PSF ,9 PSF ,9 PSF ,5 PSF ,6 PSF ,8 PSF ,1 PGM na zapytanie ,0 PGM na zapytanie ,5 PGM na zapytanie ,9 Przykład zamówienia dla 30 podpór słupowych PFEIFER -PSF 24: 30 sztuk podpór PSF 24 dla klasy betonu C30/37 i dobrych warunków otulenia; nr katalogowy * Patrz tabela 4 tolerancja montażu 2006 Prawa autorskie PFEIFER, Memmingen / Zastrzeżenie zmian technicznych i błędów. Status 02/2014 5

6 Bezpieczne rozwiązanie dzięki zastosowaniu kotew fundamentowych PGS PFEIFER: śruby montażowe PVB wkręcane są na krótko przed montażem Zalety bezpieczeństwo połączeń, ponieważ śruba wykręcana jest na krótko przed samym montażem dla uniknięcia jej uszkodzenia w trakcie budowy, bezpieczeństwo, ponieważ wystające trzpienie nie dziurawią opon maszyn budowlanych, bezpieczeństwo, ponieważ nic nie wystaje z elementu w trakcie procesu budowy, prosty montaż, dzięki stosowaniu szablonu montażowego dla zamontowania kotew fundamentowych, zamiast skomplikowanych konstrukcji wsporczych, tuleje kotew należy chronić przed zabrudzeniem stosując zwykłe śruby lub plastikowe korki. 6 Nasz specjalistyczny personel spawalniczy gwarantuje najwyższą jakość produktu!

7 PFEIFER kotwa fundamentowa PGS Artykuł nr APROBATA TECHNICZNA ITB AT /2009 Kotwy fundamentowe PGS służą do przejęcia sił rozciągających i ściskających na fundament. Swoje zastosowanie znajdują przede wszystkim dla zakotwienia słupów z wbudowanymi podporami firmy PFEIFER. Rozwiązanie to zostało opracowane w oparciu o opanowaną przez firmę PFEIFER technikę gwintowanych tulei i niesie ze Technika połączeń Kotwa fundamentowa sobą wiele zalet w porównaniu do wystających z betonu trzpieni gwintowanych. Wbudowanie następuje przy zastosowaniu prostego szablonu. Wysoko wytrzymałe trzpienie wkręcane są dopiero przy montażu słupów dzięki czemu eliminuje się niebezpieczeństwo ich uszkodzenia. Materiał: BSt 500 A/B Stal Typ L M M Typ L4 Typ LB D M L B L L d Br d S ds b B Typ B na zapytanie d S 1) 2) Długości standardowe dla długości zakotwienia w betonie C20/25 i dobrych warunków otulenia. Inne długości na zapytanie. Minimalne wymiary konstrukcyjne. Różniące się większe wymiary LB można wykonać na indywidualne zamówienie. Wielkość/Typ Nr katalogowy Nośność obliczeniowa Gwint L 1) 2) L B d s D Ciężar N Rd M [kn] [mm] [mm] [mm] [mm] [mm] [kg] PGS 16 L ,24 PGS 20 L ,91 PGS 24 L ,28 PGS 30 L ,82 PGS 36 L ,26 PGS 42 L ,97 PGS 48 L ,60 PGS 56 L ,51 PGS 20 L ,50 PGS 24 L ,71 PGS 30 L ,19 PGS 36 L ,94 PGS 42 L ,31 PGS 48 L ,41 PGS 56 L ,57 Przykład zamówienia dla 60 kotew fundamentowych PFEIFER PGS 36 L4 o nośności obliczeniowej N Rd = 436 kn: 60 sztuk PGS 36 L4; nr katalogowy Prawa autorskie PFEIFER, Memmingen / Zastrzeżenie zmian technicznych i błędów. Status 02/2014 7

8 PFEIFER pręt mufowy PH-MU Artykuł nr APROBATA TECHNICZNA ITB AT /2009 Łączniki zbrojeniowe PH-MU dopuszczone do stosowania w budownictwie przeznaczone są do zakotwienia sił rozciągających i ściskających w przekroju. W ramach systemu łączników słupowych znajdują swoje szczególne zastosowanie w połączeniu wzajemnym słupów, ze względu na stosunkowo niewielką przestrzeń dla ich zabudowy, umożliwiając swobodny montaż w gęstym zbrojeniu słupa dolnego Technika połączeń Pręt mufowy i górnego. Tak zakotwione łączniki mogą być łatwo skręcone z łącznikami słupowymi przy zastosowaniu śrub. Wbudowanie następuje przy zastosowaniu odpornego na zginanie szablonu. Wysoko wytrzymałe trzpienie gwintowane PVB wkręcane są dopiero na etapie montażu słupów. Materiał: Tuleje z rury precyzyjnej ze specjalnego stopu, zaciskane na pręcie zbrojeniowym BSt 500 A/B wykonanie czarne. L G L Uwaga: należy zastosować mniejsze nośności! obliczeniowe niż w przypadku innych typów kotew! Stosując tego typu kotwy nie można wykorzystać pełnej nośności obliczeniowej podpór słupowych. L 1 8 Typ Nr katalogowy Nośność obliczeniowa Gwint L* L 1 d S L G Ciężar N Rd M [kn] [mm] [mm] [mm] [mm] [mm] [kg] PH-MU , ,57 PH-MU , ,78 PH-MU , ,40 PH-MU , ,75 PH-MU , ,42 PH-MU , ,30 PH-MU , ,45 PH-MU , ,73 PH-MU , ,69 PH-MU , ,70 PH-MU , ,24 PH-MU , ,50 PH-MU , ,47 PH-MU , ,05 PH-MU , ,22 Przykład zamówienia dla 50 łączników zbrojeniowych PH-MU 28 o nośności obliczeniowej N Rd = 267,7 kn i długości 2530 mm: 50 szt. łączników zbrojeniowych PH-MU 28 L = 2530 mm; nr katalogowy: * inne długości na zapytanie 2006 Prawa autorskie PFEIFER, Memmingen / Zastrzeżenie zmian technicznych i błędów. Status 02/2014

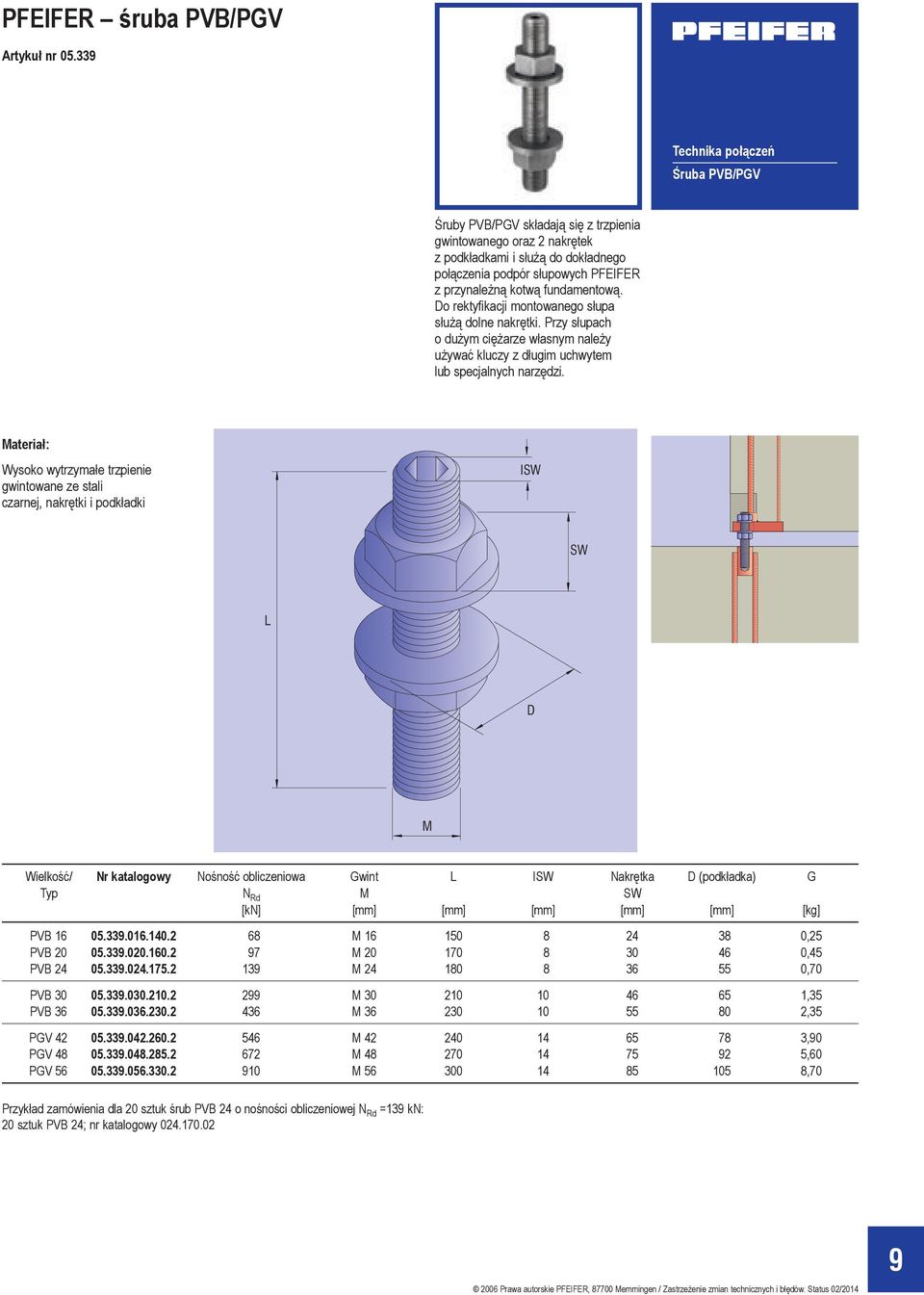

9 PFEIFER śruba PVB/PGV Artykuł nr Technika połączeń Śruba PVB/PGV Śruby PVB/PGV składają się z trzpienia gwintowanego oraz 2 nakrętek z podkładkami i służą do dokładnego połączenia podpór słupowych PFEIFER z przynależną kotwą fundamentową. Do rektyfikacji montowanego słupa służą dolne nakrętki. Przy słupach o dużym ciężarze własnym należy używać kluczy z długim uchwytem lub specjalnych narzędzi. Materiał: Wysoko wytrzymałe trzpienie gwintowane ze stali czarnej, nakrętki i podkładki Wielkość/ Nr katalogowy Nośność obliczeniowa Gwint L ISW Nakrętka D (podkładka) G Typ N Rd M SW [kn] [mm] [mm] [mm] [mm] [mm] [kg] PVB M ,25 PVB M ,45 PVB M ,70 PVB M ,35 PVB M ,35 PGV M ,90 PGV M ,60 PGV M ,70 Przykład zamówienia dla 20 sztuk śrub PVB 24 o nośności obliczeniowej N Rd =139 kn: 20 sztuk PVB 24; nr katalogowy Prawa autorskie PFEIFER, Memmingen / Zastrzeżenie zmian technicznych i błędów. Status 02/2014 9

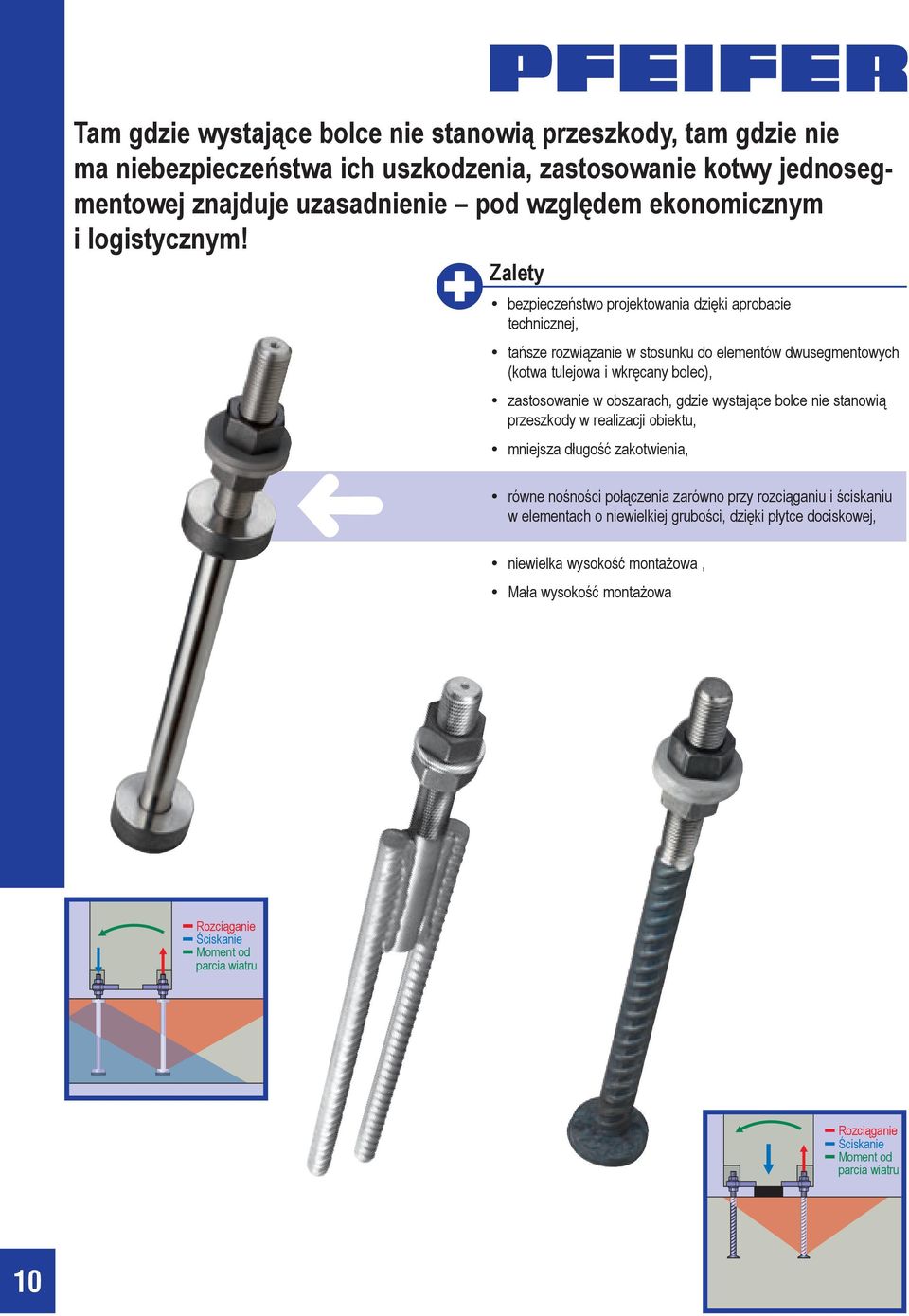

10 Tam gdzie wystające bolce nie stanowią przeszkody, tam gdzie nie ma niebezpieczeństwa ich uszkodzenia, zastosowanie kotwy jednosegmentowej znajduje uzasadnienie pod względem ekonomicznym i logistycznym! Zalety bezpieczeństwo projektowania dzięki aprobacie technicznej, tańsze rozwiązanie w stosunku do elementów dwusegmentowych (kotwa tulejowa i wkręcany bolec), zastosowanie w obszarach, gdzie wystające bolce nie stanowią przeszkody w realizacji obiektu, mniejsza długość zakotwienia, równe nośności połączenia zarówno przy rozciąganiu i ściskaniu w elementach o niewielkiej grubości, dzięki płytce dociskowej, niewielka wysokość montażowa, Mała wysokość montażowa Rozciąganie Ściskanie Moment od parcia wiatru Rozciąganie Ściskanie Moment od parcia wiatru 10

11 Kotwa fundamentowa PEK PFEIFER Artykuł nr NOWOŚĆ Technika połączeń Kotwa fundamentowa typ PEK Kotwy fundamentowe PEK PFEIFER jako element ogólnie dopuszczony do stosowania w budownictwie służą do przekazywania obciążeń rozciągających i ściskających w elementach budowlanych (np.w fundamentach). Znajdują swoje zastosowanie głównie w kombinacji z podporami słupowymi PFEIFER. Wbudowanie następuje wg prostego szablonu z otworami. Na krótko przed montażem elementu kotwionego, odkręca się nakrętki łączące oraz podkładki, dla umożliwienia osadzenia prefabrykatu (z reguły słupa) na dolnej nakrętce. Następnie dokręca się górną nakrętkę wraz z podkładką, uzyskując bezpieczne połączenie skręcane elementów. Materiał: BSt 500 A/B e D L l 1 Wielkość/Typ Nr katalogowy Nośność obliczeniowa na L d s e l 1 Gwint Nakrętka D Ciężar zerwanie przekroju stalowego M SW N Rd, S [kn] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] PEK , ,9 PEK , ,2 PEK , ,2 PEK , ,7 Przykład zastosowania dla 200 szt. kotew fundamentowych PEK 24: 200 szt. PEK 24; nr katalogowy ! Nośność obliczeniowa jest zależna od warunków krawędziowych wbudowania w elemencie i wyznaczana jest wg zasad podanych w aprobacie Prawa autorskie PFEIFER, Memmingen / Zastrzeżenie zmian technicznych i błędów. Status 02/

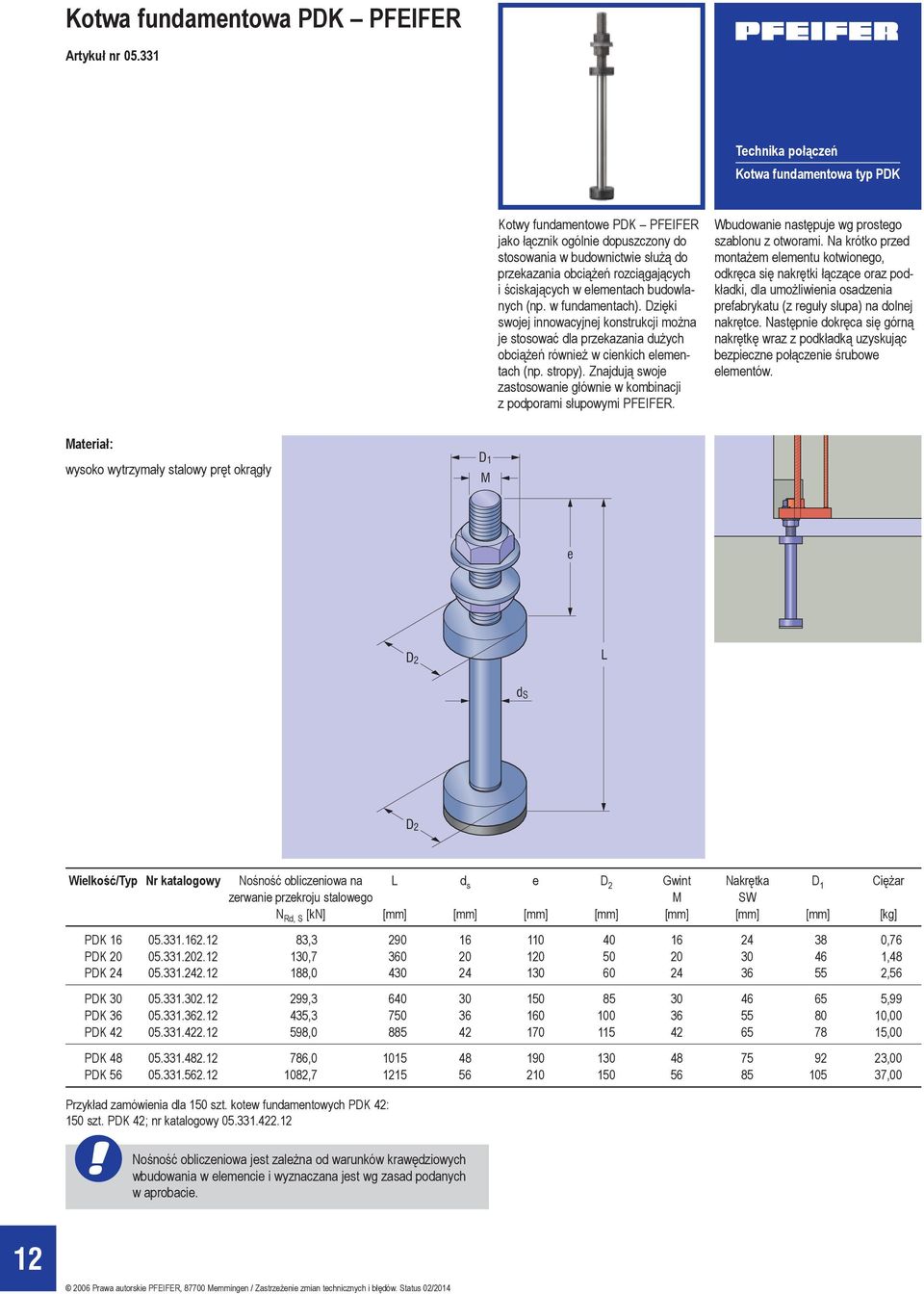

12 Kotwa fundamentowa PDK PFEIFER Artykuł nr Technika połączeń Kotwa fundamentowa typ PDK Kotwy fundamentowe PDK PFEIFER jako łącznik ogólnie dopuszczony do stosowania w budownictwie służą do przekazania obciążeń rozciągających i ściskających w elementach budowlanych (np. w fundamentach). Dzięki swojej innowacyjnej konstrukcji można je stosować dla przekazania dużych obciążeń również w cienkich elementach (np. stropy). Znajdują swoje zastosowanie głównie w kombinacji z podporami słupowymi PFEIFER. Wbudowanie następuje wg prostego szablonu z otworami. Na krótko przed montażem elementu kotwionego, odkręca się nakrętki łączące oraz podkładki, dla umożliwienia osadzenia prefabrykatu (z reguły słupa) na dolnej nakrętce. Następnie dokręca się górną nakrętkę wraz z podkładką uzyskując bezpieczne połączenie śrubowe elementów. Materiał: wysoko wytrzymały stalowy pręt okrągły D 1 M e D 2 L d S D 2 Wielkość/Typ Nr katalogowy Nośność obliczeniowa na L d s e D 2 Gwint Nakrętka D 1 Ciężar zerwanie przekroju stalowego M SW N Rd, S [kn] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] PDK , ,76 PDK , ,48 PDK , ,56 PDK , ,99 PDK , ,00 PDK , ,00 PDK , ,00 PDK , ,00 Przykład zamówienia dla 150 szt. kotew fundamentowych PDK 42: 150 szt. PDK 42; nr katalogowy ! Nośność obliczeniowa jest zależna od warunków krawędziowych wbudowania w elemencie i wyznaczana jest wg zasad podanych w aprobacie Prawa autorskie PFEIFER, Memmingen / Zastrzeżenie zmian technicznych i błędów. Status 02/2014

13 PFEIFEER kotwa fundamentowa PGS typ G Artykuł nr Technika połączeń Kotwa fundamentowa typ G Kotwa fundamentowa PGS typ G jest elementem ogólnie dopuszczonym do stosowania w budownictwie dla przenoszenia sił rozciągających i ściskających w fundamencie. Najczęściej znajdują one zastosowanie w zakotwieniu słupów z zastosowaniem podpór słupowych PFEIFER. Wbudowanie następuje wg szablonu z otworami. Na krótko przed montażem zdejmuje się górne nakrętki i osadza się na nich prefabrykat. Następnie dokręca się je dokładnie i zapewnia pełne połączenia z fundamentem. Materiał: BSt 500 A/B wysoko wytrzymała stal prętowa okrągła e M e M SW D M e L B Typ G2 Typ G3 Typ GB L L dbr d S Typ GB b Typ GB na zapytanie d S Typ G2 d S Typ G3 Wielkość/Typ Nr katalogowy Nośność obliczeniowa L 1) 2) L B ds e Gwint Nakrętka D G N Rd M SW [kn] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] PGS 24 G ,34 PGS 30 G ,37 PGS 36 G ,46 PGS 42 G ,07 PGS 48 G ,34 PGS 56 G ,37 PGS 24 G ,45 PGS 30 G ,02 PGS 36 G ,62 PGS 42 G ,40 PGS 48 G ,60 PGS 56 G , sztuk PGS 36 G3; nr katalogowy ) 2) Długości standardowe dla długości zakotwienia w betonie C20/25 warunki optymalne zakotwienia. Inne długości za napytanie. Minimalne wymiary konstrukcyjne. Różniące się większe wymiary L B można wykonać na indywidualne zamówienie Prawa autorskie PFEIFER, Memmingen / Zastrzeżenie zmian technicznych i błędów. Status 02/

14 Wskazówki wbudowania systemu łączników słupowych PFEIFER Obszar zastosowań Podpory słupowe PFEIFER stosuje się przeważnie łącznie z kotwami fundamentowymi PFEIFER, dla zamocowania żelbetowych słupów prefabrykowanych przy użyciu śrub. Podpory słupowe wbudowuje się w narożnikach oraz na dłuższych bokach przekroju prostokątnego słupa (alternatywnie również w słupach okrągłych), natomiast kotwy fundamentowe w stopach fundamentowych, płytach dennych, lub w głowicach dolnych słupów. Kompletne połączenie (podpora słupowa i kotwa fundamentowa) może być stosowane w zależności od budowy jako połączenie przegubowe lub sztywne. Przy czym w fazie montażu w połączeniach przegubowych jest ono w stanie przenieść zarówno naprężenia ściskające jak i rozciągające na każdą z podpór. Stosowanie tego typu połączenia umożliwia eliminacje rozpór montażowych słupów. Podpory słupowe PSF składają się z masywnej płyty stalowej (podstawy), z otworem dla połączenia z kotwą fundamentową oraz dodatkowymi otworami z gwintem wewnętrznym. W otwory gwintowane na etapie montażu podpór w szalunku wkręcane są ręcznie, lub przy użycia klucza pręty gwintowane systemu łączników do zbrojenia PH PFEIFER. Należy przy tym zadbać, aby cały gwint pręta po jego wkręceniu znajdował się wewnątrz podstawy. Jest to konieczne po to, aby nastąpiło właściwe przekazanie sił wewnętrznych na łączniki śrubowe w połączeniu z przekrojem żelbetowym. Po zabetonowaniu fundamentu kotwy są gotowe do dalszych prac montażowych elementów prefabrykowanych (rys. 2). W obszarach budowy, w których nie występuje zagrożenie uszkodzenia wystających z fundamentów trzpieni, można stosować kotwy fundamentowe typ G. Rys. 2 W rejonach budowy, o dużym natężeniu ruchu, w miejscach, gdzie może dojść do uszkodzenia trzpienia, należy stosować kotwy tulejowe, z zastosowaniem trzpieni gwintowanych. Tuleje kotew należy chronić aż do czasu montażu (rys. 3), aby nie zabrudzić gwintu. UWAGA: skrzywione trzpienie gwintowane nie powinny być prostowane, lecz wymienione ze względu na znaczną utratę nośności wynikającą z odkształceń plastycznych materiału. Rys. 3 W fazie montażu (szczelina montażowa nie wypełniona podlewką) podpory słupowe łączy się z kotwami fundamentowymi za pomocą nakrętek i podkładek. W tym stanie połączenie przenosi pełne obciążenia montażowe zarówno rozciągające jak i ściskające. Dla zapewnienia projektowanej nośności w fazie eksploatacji konieczne jest wypełnienie szczeliny montażowej jak i wybrań w podporach odpowiednią niskokurczliwą zaprawą cementową. Wytrzymałość podlewki musi być przy tym co najmniej na poziomie łączonych elementów prefabrykowanych. Po jej stwardnieniu i osiągnięciu wskazanej wytrzymałości połączony przekroj może być wymiarowany jako pełny przekrój żelbetowy. Wbudowanie podpór słupowych w szalunku W przypadku nie wypełnienia części przekroju połączenia podlewką należy przy obliczeniach wytrzymałości na ściskanie pomniejszyć o powierzchnię całkowitą niewypełnionych wybrań. Aussparungskörper Montaż podpór słupowych w szalunku odbywa się przy zastosowaniu specjalnego szablonu, zachowując osiowy rozstaw podpór taki jak dla wbudowanych kotew fundamentowych (rys. 4). Należy użyć przy montażu podpór takich materiałów, które zagwarantują stabilne położenie w trakcie formowania elementu. Można Nośność połączenia ustalono dla przeważających obciążeń statycznych oraz sił osiowych (dodatnich i ujemnych). Już na etapie montażu połączenie jest w stanie stosować różne elementy kotwiące oferujemy Państwu specjalne elementy dopasowane do kształtu wybrania w podporach uchwyty PFEIFER. przenieść pełne deklarowane naprężenia rozciągające i ściskające. Chodzi głównie o to aby zachować wymiary tego wybrania (tabela 3), dla umożliwienia montażu i swobodnego wkręcenia nakrętek. Wkręcone do podstawy Wbudowanie kotew fundamentowych podpór pręty gwintowane należy zamocować do zbrojenia głównego słupa np. Kotwy fundamentowe PFEIFER wbudowuje się przy zastosowaniu sztywnego drutem wiązałkowym. na zginanie szablonu, w rozstawie zdefiniowanym projektem w przygotowany Rys. 4 uprzednio kosz zbrojeniowy (rys. 1). Przy długich kotwach może okazać się konieczne dodatkowe połączenie zbrojenia kotew ze zbrojeniem fundamentu przy zastosowaniu drutu zbrojeniowego, aby uniknąć przemieszczenia się kotwy. Rys. 1 PDK Satbilizatory Satbilizatory PGS-L PGS-G/PEK Śruby mocujące Śruby mocujące 14! Przy użyciu podpór słupowych w kierunku podłużnym należy stosować boczne kształtki do wybrań.

15 Przy planowaniu rozmieszczenia kotew i podpór słupowych należy uwzględnić konieczną otulinę zbrojenia wynikającą z klasy ekspozycji betonu (rys. 5). Standardowo przyjęto klasę ekspozycji XC1. Wynikające z tego minimalne wymiary przekroju słupa można odczytać z tabeli nr 2. Przy innych klasach ekspozycji konieczne jest przyjęcie minimalnej otuliny betonu c nom. Tabela 2: Minimalne wymiary słupów Rys. 6 h l 1 R l 1 Rys. 5 Typ E s Minimalna długość krawędzi słupa przy c = 20 mm [mm] [mm] [mm] PSF PSF PSF PSF PSF PSF Towarzyszące elementy szalunkowe Dla podpór słupowych firmy PFEIFER zaleca się stosowanie wybrań szalunkowych w postaci kształtek styropianowych wg tabeli 3 lub rysunku 6. Stosowanie tych elementów gwarantuje zachowanie min. otuliny płyty dociskającej podpory rzędu c = 20 mm. Alternatywnie, w miejsce kształtek styropianowych można stosować puszki stalowe. Puszki stalowe umożliwiają wielokrotne stosowanie (nawet do kilku tysięcy betonowań). Tabela 3: Wybranie szalunkowe kształtki styropianowe wybrania w podporach PSF (rys. 6) Wielkość Nr l 1 l 2 Promień R h α katalogowy [mm] [mm] [mm] [mm] [ ] Narożne PSF , PSF PSF , PSF , PSF PSF Boczne PSF , PSF PSF , PSF , PSF PSF Dla stabilnego zamocowania podpór słupowych w szalunku zaleca się stosowanie stabilizatorów PSF (rys. 6, tabela 4) w kombinacji ze śrubą mocującą PFEIFER M16, nr katalogowy: (rys. 4). Tabela 4: Stabilizatory PSF (rys. 6) Wielkość Nr H M d katalogowy [mm] [mm] [mm] PSF ,5 PSF ,5 PSF ,5 PSF ,5 PSF ,5 PSF ,5 E R c s d s1 d s2 H Wykonanie szablonu pomocniczego W każdym przypadku należy zapewnić zgodność szablonów stosowanych na budowie ze stosowanymi do mocowania podpór słupowych w zakładzie prefabrykacji. Zaleca się zatem równoczesne wykonanie szablonów dla budowy i zakładu (rys. 7). W zależności od wielkości podpór stosować należy odporny na odkształcenia materiał szablonu. Trzpienie montażowe i łączące Rys. 7 Trzpienie łączące przewidziane są do stosowania w kombinacji z kotwami fundamentowymi lub prętami mufowymi. Przed wkręceniem trzpieni należy zdjąć elementy chroniące otwory kotew i sprawdzić stan gwintu wewnętrznego (a w razie potrzeby oczyścić) (rys. 8). Przy zastosowaniu klucza imbusowego wkręcamy trzpień w nagwintowany otwór. Przewidywana minimalna głębokość wkręcenia równa się dwukrotnej średnicy gwintu. Z tego wynikają długości wystającej części trzpienia (tabela 5) ponad poziom wkręconej kotwy (rys. 9). Tabela 5: Wysokość wystającej części trzpienia Typ Część wystająca U PGS Część wystająca U PH [mm] [mm] PVB PVB PVB PVB PVB PGV PGV PGV Informacje: U PGS część wystajaca dla kotew fundamentowych PGS U PH część wystajaca dla łączników zbrojeniowych PH Należy mieć na uwadze, że podana wielkość U umożliwia prawidłowe i pewne zamocowanie podpory słupowej. Rys. 8 Rys. 9 Montaż słupów prefabrykowanych Przed rozpoczęciem montażu należy sprawdzić zgodność położenia wbudowanych kotew fundamentowych z podporami słupowymi. W tabeli 6 podano wielkości tolerancji montażowych. Przed montażem słupa, należy ustawić właściwe położenie dolnej nakrętki i podkładki (wg projektowanej rzędnej); górną nakrętkę i podkładkę odłożyć na bok. Następnie nasuwamy słup. Przed zwolnieniem zawiesia dźwigowego najpierw dokręcić górną nakrętkę i podkładkę. h l 2 l 2 M d Wbudowanie narożne Wbudowanie boczne Stabilizator UWAGA: Zagięte trzpienie nie mogą być ponownie użyte do montażu (lub odginane), ze względu na utratę nośności pod wpływem sił deformujących trzpień! 15

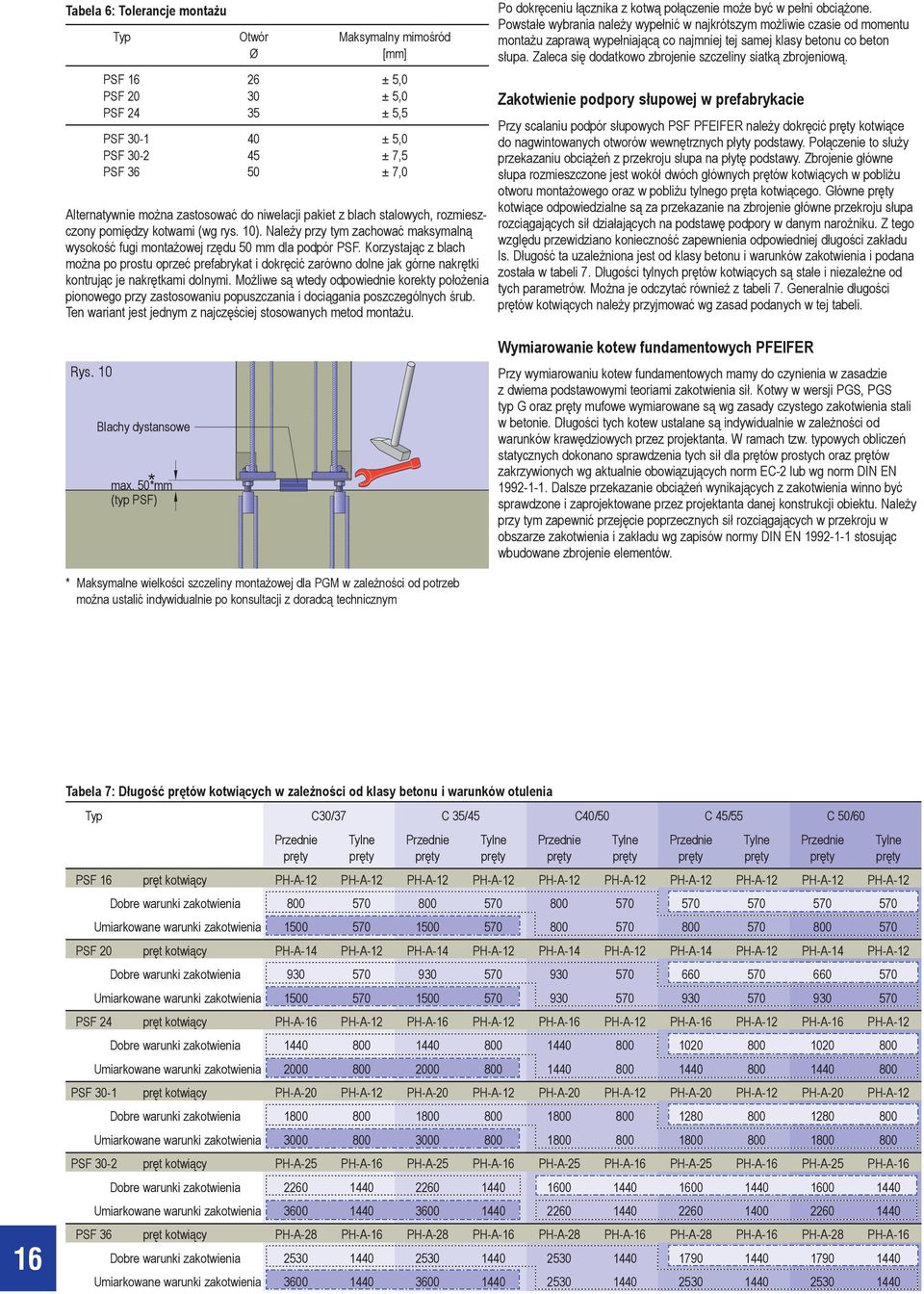

16 Tabela 6: Tolerancje montażu Typ Otwór Maksymalny mimośród Ø [mm] PSF ± 5,0 PSF ± 5,0 PSF ± 5,5 PSF ± 5,0 PSF ± 7,5 PSF ± 7,0 Alternatywnie można zastosować do niwelacji pakiet z blach stalowych, rozmieszczony pomiędzy kotwami (wg rys. 10). Należy przy tym zachować maksymalną wysokość fugi montażowej rzędu 50 mm dla podpór PSF. Korzystając z blach można po prostu oprzeć prefabrykat i dokręcić zarówno dolne jak górne nakrętki kontrując je nakrętkami dolnymi. Możliwe są wtedy odpowiednie korekty położenia pionowego przy zastosowaniu popuszczania i dociągania poszczególnych śrub. Ten wariant jest jednym z najczęściej stosowanych metod montażu. Po dokręceniu łącznika z kotwą połączenie może być w pełni obciążone. Powstałe wybrania należy wypełnić w najkrótszym możliwie czasie od momentu montażu zaprawą wypełniającą co najmniej tej samej klasy betonu co beton słupa. Zaleca się dodatkowo zbrojenie szczeliny siatką zbrojeniową. Zakotwienie podpory słupowej w prefabrykacie Przy scalaniu podpór słupowych PSF PFEIFER należy dokręcić pręty kotwiące do nagwintowanych otworów wewnętrznych płyty podstawy. Połączenie to służy przekazaniu obciążeń z przekroju słupa na płytę podstawy. Zbrojenie główne słupa rozmieszczone jest wokół dwóch głównych prętów kotwiących w pobliżu otworu montażowego oraz w pobliżu tylnego pręta kotwiącego. Główne pręty kotwiące odpowiedzialne są za przekazanie na zbrojenie główne przekroju słupa rozciągających sił działających na podstawę podpory w danym narożniku. Z tego względu przewidziano konieczność zapewnienia odpowiedniej długości zakładu ls. Długość ta uzależniona jest od klasy betonu i warunków zakotwienia i podana została w tabeli 7. Długości tylnych prętów kotwiących są stałe i niezależne od tych parametrów. Można je odczytać również z tabeli 7. Generalnie długości prętów kotwiących należy przyjmować wg zasad podanych w tej tabeli. Rys. 10 Blachy dystansowe * max. 50*mm (typ PSF) Wymiarowanie kotew fundamentowych PFEIFER Przy wymiarowaniu kotew fundamentowych mamy do czynienia w zasadzie z dwiema podstawowymi teoriami zakotwienia sił. Kotwy w wersji PGS, PGS typ G oraz pręty mufowe wymiarowane są wg zasady czystego zakotwienia stali w betonie. Długości tych kotew ustalane są indywidualnie w zależności od warunków krawędziowych przez projektanta. W ramach tzw. typowych obliczeń statycznych dokonano sprawdzenia tych sił dla prętów prostych oraz prętów zakrzywionych wg aktualnie obowiązujących norm EC-2 lub wg norm DIN EN Dalsze przekazanie obciążeń wynikających z zakotwienia winno być sprawdzone i zaprojektowane przez projektanta danej konstrukcji obiektu. Należy przy tym zapewnić przejęcie poprzecznych sił rozciągających w przekroju w obszarze zakotwienia i zakładu wg zapisów normy DIN EN stosując wbudowane zbrojenie elementów. * Maksymalne wielkości szczeliny montażowej dla PGM w zależności od potrzeb można ustalić indywidualnie po konsultacji z doradcą technicznym 16 Tabela 7: Długość prętów kotwiących w zależności od klasy betonu i warunków otulenia Typ C30/37 C 35/45 C40/50 C 45/55 C 50/60 Przednie Tylne Przednie Tylne Przednie Tylne Przednie Tylne Przednie Tylne pręty pręty pręty pręty pręty pręty pręty pręty pręty pręty PSF 16 pręt kotwiący PH-A-12 PH-A-12 PH-A-12 PH-A-12 PH-A-12 PH-A-12 PH-A-12 PH-A-12 PH-A-12 PH-A-12 Dobre warunki zakotwienia Umiarkowane warunki zakotwienia PSF 20 pręt kotwiący PH-A-14 PH-A-12 PH-A-14 PH-A-12 PH-A-14 PH-A-12 PH-A-14 PH-A-12 PH-A-14 PH-A-12 Dobre warunki zakotwienia Umiarkowane warunki zakotwienia PSF 24 pręt kotwiący PH-A-16 PH-A-12 PH-A-16 PH-A-12 PH-A-16 PH-A-12 PH-A-16 PH-A-12 PH-A-16 PH-A-12 Dobre warunki zakotwienia Umiarkowane warunki zakotwienia PSF 30-1 pręt kotwiący PH-A-20 PH-A-12 PH-A-20 PH-A-12 PH-A-20 PH-A-12 PH-A-20 PH-A-12 PH-A-20 PH-A-12 Dobre warunki zakotwienia Umiarkowane warunki zakotwienia PSF 30-2 pręt kotwiący PH-A-25 PH-A-16 PH-A-25 PH-A-16 PH-A-25 PH-A-16 PH-A-25 PH-A-16 PH-A-25 PH-A-16 Dobre warunki zakotwienia Umiarkowane warunki zakotwienia PSF 36 pręt kotwiący PH-A-28 PH-A-16 PH-A-28 PH-A-16 PH-A-28 PH-A-16 PH-A-28 PH-A-16 PH-A-28 PH-A-16 Dobre warunki zakotwienia Umiarkowane warunki zakotwienia

17 Zakotwienie elementów typu PEK i PDK regulowane jest ogólnym dopuszczeniem budowlanym wg teorii zakotwienia dybli w betonie z uwzględnieniem zbrojenia, warunków krawędziowych i wzajemnych wbudowania, klasy betonu i głębokości zakotwienia. Nośności obliczeniowe tych kotew winny być wyznaczone wg tych zasad z uwzględnieniem właściwości charakterystycznych podanych w tabeli 8. Tabela 8: Parametry charakterystycznee kotew Typ Minimalny Minimalny odstęp Głębokość Część Minimalna odstęp od krawędzi zakotwienia wystająca grubość osiowy kotew elementu kotwy elementu s min [mm] c min [mm] h ef [mm] U [mm] d [mm]*) PEK PEK PEK PEK PDK PDK PDK PDK PDK PDK PDK PDK *) Założenie c nom = 30 mm Dodatkowe zbrojenie strzemionami w obszarze podpór słupowych W obszarze podpór słupowych konieczne jest zastosowanie dodatkowych strzemion kotwiących (patrz norma DIN EN , dla przejęcia w obszarze zakładu zbrojenia poprzecznych sił rozciągających rys. 14 zbrojenie 3). Strzemiona te należy rozmieścić w dolnej i górnej części (1/3 długości zakładu). Dla przejęcia sił rozciągających od zakładu tylnych prętów kotwiących należy stosować dodatkowe strzemiona w tym obszarze rys. 14 zbrojenie 1. Konieczne średnice strzemion można odczytać z tabeli nr 9. Należy zadbać, aby strzemiona obejmowały przednie pręty kotwiące jak to przedstawiono na rysunku. Rzeczywiste wielkości należy ustalić w odniesieniu do konkretnego przekroju słupa. Wg typowych obliczeń statycznych można zamknąć strzemiona za pomocą odgiętych końcówek hakowych. Strzemiona te należy rozmieścić zaraz ponad wybranie dla podpory słupowej (wg tabeli 9). Dla przejęcia sił rozciągających w obszarze podpory słupowej należy rozmieścić strzemiona bezpośrednio nad podstawą podpory rys. 14 zbrojenie 2. Niezależnie od wielkości podpór stosujemy tutaj strzemiona ze stali o średnicy 8 mm. Tabela 9: Zbrojenie dodatkowe Typ Pozycja 1 Ø [mm] a [mm] PSF 16 3 x 2 Ø PSF 20 3 x 2 Ø PSF 24 3 x 2 Ø PSF x 2 Ø PSF x 2 Ø PSF 36 7 x 2 Ø Rys. 11 Rys. 12 Pręt kotwiący U Płytka kotwiąca Pręt kotwiący U Rys. 14 hef hef ciśnienie hef Rys. 13 Kotwa Podpora słupowa S min S min S min S min C min C min C min C min S min C min S min S min C min S min S min! Kotwy w wariancie PEK i PDK nadają się również do połączeń z elementami stalowymi. Przy zachowaniu odpowiednich wielkości otworów mogą być przejmowane przy tym siły poprzeczne. W kombinacji z podporami słupowymi ze względu na konieczne tolerancje otworów zakłada się przenoszenie sił poprzecznych jedynie poprzez tarcie poszczególnych płaszczyzn podkładek i podpór. Uwaga: Podane sposoby wbudowania służą jedynie dla rzeczowego wyjaśnienia metody montażu i nie zastępują teksty aprobaty technicznej. Przy wymiarowaniu należy stosować zasady podane w aprobacie technicznej. W przypadku niezgodności decyduje tekst aprobaty technicznej. Rys. 15 Podpora Kotwa fundamentowa PFEIFER Kotwy PEK i PDK należy wymiarować zgodnie z ważnymi aprobatami budowlanymi. Dotyczy to również dodatkowego dozbrojenia fundamentu, które powinno być wykonane na podstawie wskazówek zawartych w aprobacie. Kotwy przekazujące siły na fundament poprzez połączenie na zakład wymagają dodatkowego zbrojenia zgodnie z rys. 15. hf ls,h ls,v/3 ls,v/3 ls,v/3 As,q/2 As,q/2 ls,h Zbrojenie konstrukcyjne Zbrojenie połączenia 17

18 Przenoszenie siły poprzecznej Zasadniczo popdory słupowe PFEIFER opracowano dla przeniesienia sił rozciągających lub ściskających. Jeżeli niezbędne jest przeniesienie sił poprzecznych powinno się zastosować dodatkowe zabiegi konstrukcyjne i obliczenia. Rys. 16 prezentuje najczęstszy przypadek montażu. Dla niwelacji montażu zastosowano pakiet z blach stalowych w środku przekroju słupa pomiędzy kotwami, tak zniwelowany, że można na nim postawić słup. Dzięki dokręceniu górnych i skontrowaniu dolnych nakrętek uzyskujemy pewne i sprawne połączenie. Przekazanie sił poprzecznych następuję tutaj poprzez tarcie. Nośność tę należy wyznaczyć obliczeniowo. Rys. 17 małe siły poprzeczne można przekazać przy zastosowaniu kotew PFEIFER DB682. W takim przypadku kotwa montowana jest w prefabrykacie, natomiast w fundamencie wybranie. Po zamontowaniu trzpienia gwintowanego do kotwy, który umieszczony jest w wybraniu fundamentu wypełnionym wysoko wytrzymałą zaprawą można przenieść konkretną siłę poprzeczną. Do jej wyznaczenia można zastosować program obliczeniowy dla kotew DB 682. Na rys. 18 przedstawiono sposób na przeniesienie znacznej siły poprzecznej przy pomocy trzpienia żelbetowego wykształconego na końcu słupa. Po zalaniu wybrania w fundamencie można przekazać znaczą siłę poprzeczną. Alternatywnie można zastosowac przekroje stalowe. Wymaga to indywidualnych obliczeń projektanta. Rys. 19 przedstawia wariant dla przeniesienia dużych sił poprzecznych. Zastosowano tutaj kołnierz żelbetowy wykonywany po zamontowaniu słupa. Kołnierz ten winien być zwymiarowany odrębnie przez projektanta danej konstrukcji. Zamknięcie wybrania Wolna przestrzeń pod słupem musi być wypełniona płynnym, samozagęszczalnym betonem. Zaleca się stosowanie w takim przypadku zaprawy ekspansywnej PAGEL VS, o odpowiednich właściwościach wytrzymałościowych. Wypełnienie następuje poprzez pomocniczą rurę w przekroju prefabrykatu, lub poprzez wybranie w szalunku szczeliny. Blachy dystansowe Rys. 16 Rys. 17 Trzpień na siłę poprzeczną Beton wypełniajacy Program obliczeniowy Rys. 18!! Przekazanie sił poprzecznych: Przekazanie sił poprzecznych następuję dzięki tarciu powierzchni stykających się. Każdorazowo wymaga to dodatkowych obliczeń sprawdzających dla ustalenia nośności obliczeniowej na siłę poprzeczną. Przykład wymiarowania: Jako wsparcie przy wymiarowaniu połączenia oferujemy bezpłatny program obliczeniowy oraz wzorcowy przykład obliczeniowy. Rys

19 Specjalne formy podpór słupowych PFEIFER Podpory belkowe PFEIFER dla sztywnego połączenia rygla za słupem Połączenia rygiel słup z wykorzystaniem łączników śrubowych Konstrukcja ramowa z wykorzystaniem połączeń prefabrykatów Detal połączenia Podpory słupowe PFEIFER w formie jednej płyty podstawy! Uwaga: Pokazane rozwiązania nie są w każdym przypadku standardem i wymagają indywidualnych obliczeń sprawdzających nośność połączeń. Cztery podpory słupowe na jednej płycie podstawowej zespawane w komplecie, z otworami dla trzpieni na siłę poprzeczną Podpora słupowa z ośmioma kotwami przed montażem Detal połączenia po oparciu słupa 19

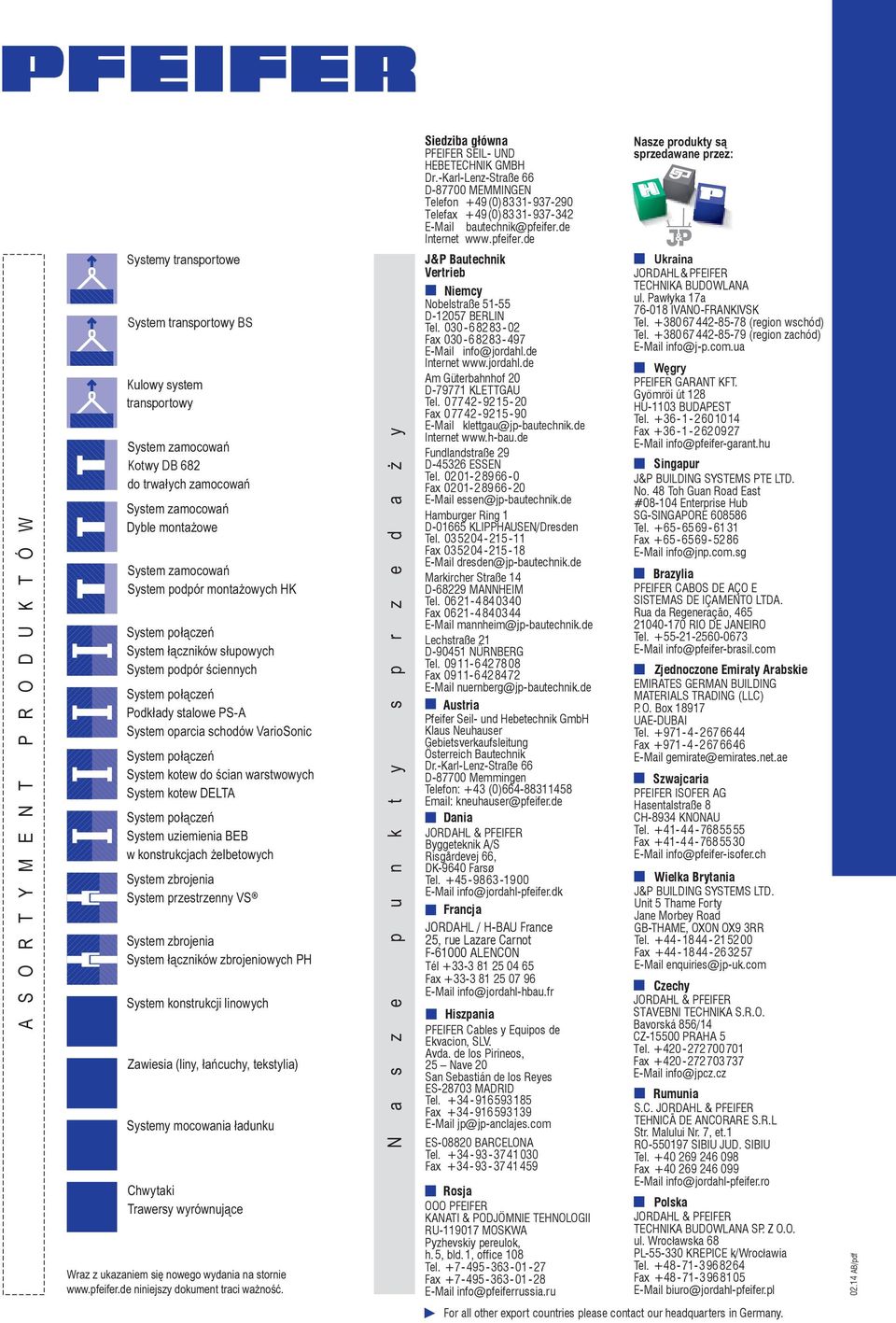

20 A S O R T Y M E N T P R O D U K T Ó W Systemy transportowe System transportowy BS Kulowy system transportowy Kotwy DB 682 PFEIFER SEIL- UND HEBETECHNIK GMBH Dr.-Karl-Lenz-Straße 66 D MEMMINGEN Telefon +49 (0) Telefax +49(0) bautechnik@pfeifer.de Internet J&P Bautechnik Vertrieb Niemcy Nobelstraße D BERLIN Tel Fax info@jordahl.de Internet Am Güterbahnhof 20 D KLETTGAU Tel Fax klettgau@jp-bautechnik.de Internet Fundlandstraße 29 D ESSEN Tel Fax essen@jp-bautechnik.de Hamburger Ring 1 D KLIPPHAUSEN/Dresden Tel Fax dresden@jp-bautechnik.de Markircher Straße 14 D MANNHEIM Tel Fax mannheim@jp-bautechnik.de Lechstraße 21 D NÜRNBERG Tel Fax nuernberg@jp-bautechnik.de Austria Pfeifer Seil- und Hebetechnik GmbH Klaus Neuhauser Gebietsverkaufsleitung Österreich Bautechnik Dr.-Karl-Lenz-Straße 66 D Memmingen Telefon: +43 (0) kneuhauser@pfeifer.de Dania JORDAHL & PFEIFER Byggeteknik A/S Risgårdevej 66, DK-9640 Farsø Tel info@jordahl-pfeifer.dk Francja JORDAHL / H-BAU France 25, rue Lazare Carnot F ALENCON Tél Fax info@jordahl-hbau.fr Hiszpania PFEIFER Cables y Equipos de Ekvacion, SLV. Avda. de los Pirineos, 25 Nave 20 San Sebastián de los Reyes ES MADRID Tel Fax jp@jp-anclajes.com ES BARCELONA Tel Fax Rosja OOO PFEIFER KANATI & PODJÖMNIE TEHNOLOGII RU MOSKWA Pyzhevskiy pereulok, h.5, bld.1, office 108 Tel Fax info@pfeiferrussia.ru JORDAHL & PFEIFER TECHNIKA BUDOWLANA ul. Paw yka 17a IVANO-FRANKIVSK Tel (region wschód) Tel (region zachód) info@j-p.com.ua PFEIFER GARANT KFT. Gyömröi út 128 HU-1103 BUDAPEST Tel Fax info@pfeifer-garant.hu Singapur J&P BUILDING SYSTEMS PTE LTD. No. 48 Toh Guan Road East # Enterprise Hub SG-SINGAPORE Tel Fax info@jnp.com.sg Brazylia PFEIFER CABOS DE AÇO E SISTEMAS DE IÇAMENTO LTDA. Rua da Regeneração, RIO DE JANEIRO Tel info@pfeifer-brasil.com Zjednoczone Emiraty Arabskie EMIRATES GERMAN BUILDING MATERIALS TRADING (LLC) P. O. Box UAE-DUBAI Tel Fax gemirate@emirates.net.ae Szwajcaria PFEIFER ISOFER AG Hasentalstraße 8 CH-8934 KNONAU Tel Fax info@pfeifer-isofer.ch Wielka Brytania J&P BUILDING SYSTEMS LTD. Unit 5 Thame Forty Jane Morbey Road GB-THAME, OXON OX9 3RR Tel Fax enquiries@jp-uk.com Czechy JORDAHL & PFEIFER STAVEBNI TECHNIKA S.R.O. Bavorská 856/14 CZ PRAHA 5 Tel Fax info@jpcz.cz Rumunia S.C. JORDAHL & PFEIFER TEHNICÃ DE ANCORARE S.R.L Str. Malului Nr. 7, et.1 RO SIBIU JUD. SIBIU Tel Fax info@jordahl-pfeifer.ro Polska JORDAHL & PFEIFER TECHNIKA BUDOWLANA SP. Z O.O. ul. Wroc awska 68 PL KREPICE k/wroc awia Tel Fax biuro@jordahl-pfeifer.pl AB/pdf For all other export countries please contact our headquarters in Germany.
