1 System TSS efektywne i ekonomiczne oparcia dla schodów i podestów

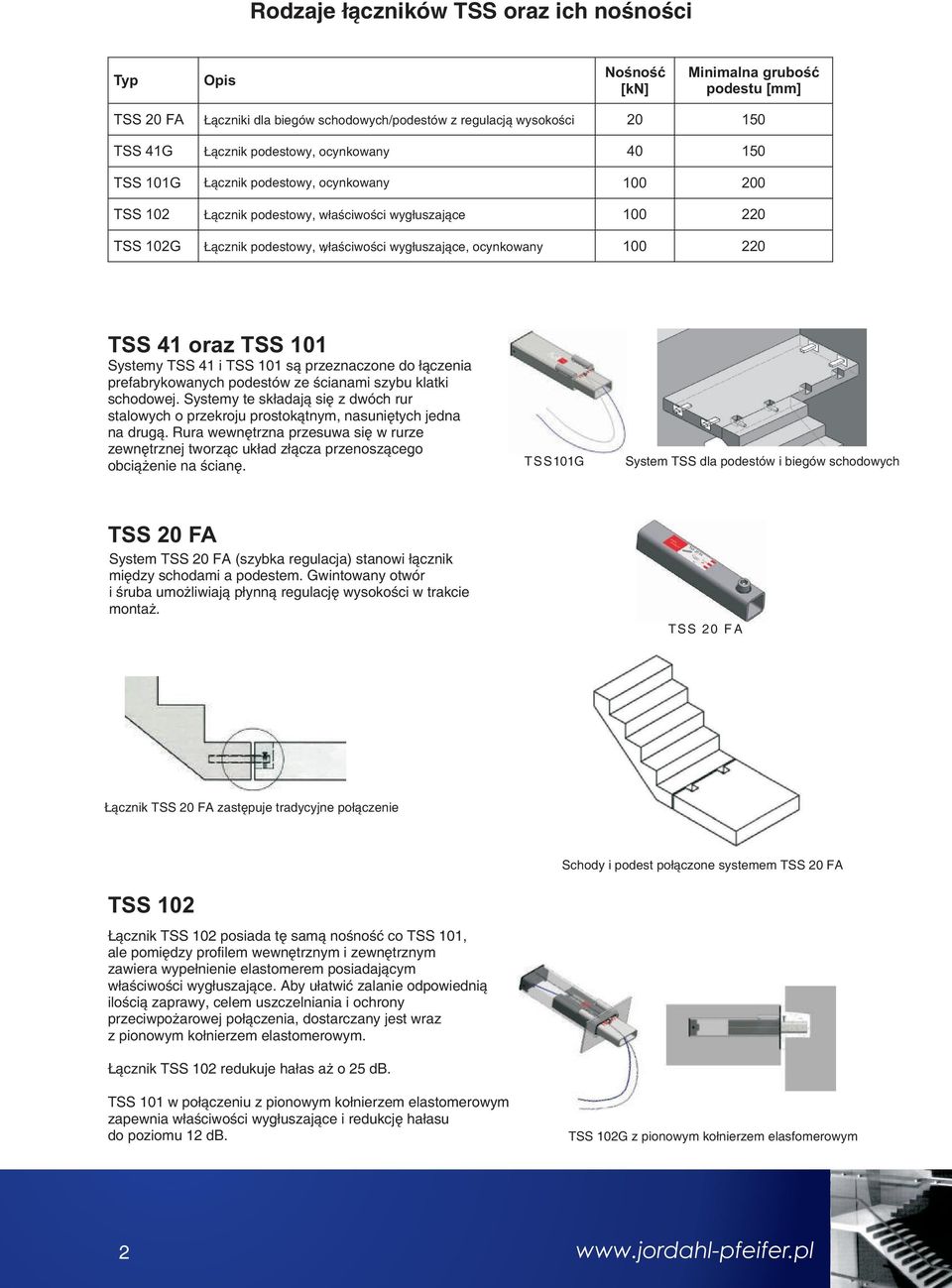

2 Rodzaje łączników TSS oraz ich nośności Typ Opis Nośność [kn] Minimalna grubość podestu [mm] TSS 20 FA Łączniki dla biegów schodowych/podestów z regulacją wysokości TSS 41G Łącznik podestowy, ocynkowany TSS 101G Łącznik podestowy, ocynkowany TSS 102 Łącznik podestowy, właściwości wygłuszające TSS 102G Łącznik podestowy, właściwości, wygłuszające, ocynkowany TSS 41 oraz TSS 101 Systemy TSS 41 i TSS 101 są przeznaczone do łączenia prefabrykowanych podestów ze ścianami szybu klatki schodowej. Systemy te składają się z dwóch rur stalowych o przekroju prostokątnym, nasuniętych jedna na drugą. Rura wewnętrzna przesuwa się w rurze zewnętrznej tworząc układ złącza przenoszącego obciążenie na ścianę. TSS 101G System TSS dla podestów i biegów schodowych TSS 20 FA System TSS 20 FA (szybka regulacja) stanowi łącznik między schodami a podestem. Gwintowany otwór i śruba umożliwiają płynną regulację wysokości w trakcie montaż. TSS 20 F A Łącznik TSS 20 FA zastępuje tradycyjne połączenie Schody i podest połączone systemem TSS 20 FA TSS 102 Łącznik TSS 102 posiada tę samą nośność co TSS 101, ale pomiędzy profilem wewnętrznym i zewnętrznym zawiera wypełnienie elastomerem posiadającym właściwości wygłuszające. Aby ułatwić zalanie odpowiednią ilością zaprawy, celem uszczelniania i ochrony przeciwpożarowej połączenia, dostarczany jest wraz z pionowym kołnierzem elastomerowym. Łącznik TSS 102 redukuje hałas aż o 25 db. TSS 101 w połączeniu z pionowym kołnierzem elastomerowym zapewnia właściwości wygłuszające i redukcję hałasu do poziomu 12 db. TSS 102G z pionowym kołnierzem elasfomerowym 2

3 Ekonomicznie efektywne rozwiązanie Przykład obliczeniowy: 1 piętro składa się z :: 2 biegów schodowych (po 8 stopni) 1 głównego podestu, 1 pół-podestu Montaż: 1 zespół, 3 mężczyzn i 1 dźwig Czas montażu: 2 biegi schodowe i 2 podesty. Czas montażu - 1,5h Regulacja, TSS 20 FA. Czas pracy robotnika - 2h Niewidoczne połączenie Łączniki schodowe TSS są całkowicie ukryte w elementach prefabrykowanych, co stwarza wrażenie estetycznej i eleganckiej konstrukcji 3

4 Zbrojenie standardowe Zbrojenie standardowe dla systemu TSS Rysunek 2 Rysunek 1 Rysunek 3 Graniczne obciążenie [kn] Graniczne obciążenie [kn] Rysunek 2 Rysunek 1 Odległość od krawędzi [mm] Rysunek 3 Rysunek 2 Rysunek 1 TSS 101, t=265mm TSS 101, t=200mm TSS 101, t=200mm ze zbrojeniem na ścinanie TSS 41, t=150mm TSS 41, t=200mm ze zbrojeniem na ścinanie lub t 200 mm bez zbrojenia na scinanie Odległość od krawędzi [mm] Grubość płyty podestu, zalecane wzmocnienie zbrojenia i ograniczenia obciążenia. Kolorowe strzałki odnoszą się do zalecanych wzmocnień zbrojenia, jak podano w MEMO 55c i 55D (patrz ). 4

5 Oznakowanie CE / Europejska Aprbata Techniczna Dane projektowe Dane techniczne oraz informacje projektowe dostępne na stronie. 5

6 Prostota wykonania i efektywne wbudowanie Szalunki z elementem pomocniczym - zapewnienie prawidłowego usytuowania TSS zainstalowany wraz z gwintowanym prętem wewnątrz złącza Gotowy fragment podestu zawierający łączniki TSS Wnęki w ścianie szybu klatki schodowej Fragment podestu wsparty na podporach Wewnętrzna rura prostokątna wsunięta we wnękę Zaprawa dodawana celem uszczelniania i ochrony przeciwpożarowej Stopień z systemem TSS 20 FA umieszczony we wnęce we fragmencie podestu Schody i podesty wbudowane w szybie klatki schodowej 6

7 Realizacje w Polsce Źródło: Ghelamco Poland Sp. z o. o. T-Mobile Office Park, Warszawa Źródło: Ghelamco Poland Sp. z o. o. Źródło: Ghelamco Poland Sp. z o. o. Wołoska 24, Warszawa Łopuszańska Business Park, Warszawa 7

8 JORDAHL & PFEIFER Technika Budowlana Sp. z o.o. ul. Wrocławska Krępice k/wrocławia tel biuro@jordahl-pfeifer.pl
