OPIS ZAKRESU I SPOSOBU PROWADZENIA ROBÓT BUDOWLANYCH

Transkrypt

1 OPIS ZAKRESU I SPOSOBU PROWADZENIA ROBÓT BUDOWLANYCH 1. Przedmiot opracowania Przedmiotem inwestycji jest budowa małej architektury w miejscu publicznym oraz remont rowu, na działkach nr 1135/32, 1262/32, jedn. ewid _1 Miasto Mysłowice, obręb: nr 0010 Wesoła W zakresie przedmiotowej inwestycji przewiduje się roboty budowlane nie wymagające pozwolenia na budowę zgodnie z prawem budowlanym z dnia 7 lipca 1994 z późniejszymi zmianami: - budowa obiektów małej architektury użytkowej służącej rekreacji codziennej tj. urządzenia placu zabaw wraz z urządzeniami dodatkowymi typu ławki, kosze na śmieci, tablice informacyjne / regulamin, stojaki na rowery z robotami budowlanymi polegającymi na wykonaniu nawierzchni bezpiecznej przy urządzeniach oraz miasteczko rowerowe, skate park, budowa ciągu pieszego (ścieżki rolkowej) łączącego obiekty małej architektury, w miejscu rzeczywistego wydeptania utwardzonego ciągu pieszego, a także wykonanie remontu istniejącego rowu melioracyjnego. 2. Podstawa opracowania - Umowa z Inwestorem, - Mapa zasadnicza - Obowiązujące akty prawne i normatywy, 3. Lokalizacja Przedmiotowa inwestycja zlokalizowana będzie na działkach nr 1135/32, 1262/32, jedn. ewid _1 Miasto Mysłowice, obręb: nr 0010 Wesoła 4. Stan istniejący Działki nr 1135/32, 1262/32, zlokalizowane w Mysłowicach w chwili obecnej nie są zabudowane, znajduje się na nich wydeptany ciąg pieszy. Przedmiotowy kompleks obiektów małej architektury projektuje się w sąsiedztwie budynków mieszkalnych jednorodzinnych, handlowych, w okolicy znajduje się również przedszkole nr 15 oraz przychodnia. 5. Koncepcja architektoniczna Niniejsze opracowanie ma na celu zagospodarowanie części terenu działek celu wykonania kompleksu obiektów małej architektury, a także: - podniesienie walorów użytkowych i estetycznych terenu poprzez stworzenie atrakcyjnego miejsca przeznaczonego dla osób w różnym wieku, - wykonanie właściwej nawierzchni spełniającej wszelkie wymagania użytkowe, - zastosowanie urządzeń skate parku (rampy, pochylnie itp.) - zastosowanie wyrobów trwałych, odpornych na działanie warunków atmosferycznych i wandali - zastosowanie wyrobów prostych w montażu.

2 6. Projektowane rozwiązania techniczne 6.1 Urządzenia placu zabaw Podstawowe wymagania dla urządzeń zgodne z europejskimi normami EN913, EN957, EN1176-1, EN ISO 2409, EN ISO 6270 oraz EN ISO Konstrukcja zestawów w kolekcji metalowej wykonana z profili stalowych o przekroju 80 x 80 mm ocynkowanych kąpielowo, malowanych proszkowo; - ślizgi zjeżdżalni wykonane ze stali nierdzewnej; - linaria wykonane z liny wielooplotowej polipropylenowej o grubości 16 mm z rdzeniem stalowym, niepalne; - płyty HDPE wykorzystane w bokach zjeżdżalni, schodach i kiwakach o grubości 19,2 mm, - łańcuchy w huśtawkach ze stali nierdzewnej. Elementy łańcuchów kalibrowane; - podesty w zestawach zabawowych w kolekcji metalowej wykonane są z płyty podestowej powlekanej warstwą antypoślizgową z tworzywa sztucznego; - śruby łączące elementy wykonane ze stali nierdzewnej; - elementy metalowe ocynkowane malowane ( zaleca się pomalowanie urządzeń po upływie 12 miesięcy) - posiadające minimum dwuletnią gwarancje; - dostosowanie do wymagań znaku bezpieczeństwa; - o wysokiej odporności na wpływ warunków atmosferycznych ( deszcz, słonce, śnieg); - o wysokiej odporności na uszkodzenia mechaniczne ( uderzenia i obciążenia). 6.2 Projektuje się: - wykonanie fundamentów pod urządzenia, - wykonanie poliuretanowej wylewanej nawierzchni bezpiecznej wokół urządzeń składającej się z granulatu SBR i EPDM posiadającą certyfikat PN-EN 1177:2009 oraz atest PZH. Grubość nawierzchni uzależniona od wysokości upadku - montaż urządzeń wolnostojących, zestawów zabawowych, ławek, koszy na śmieci oraz stojaków na rowery. - dojścia na terenach projektowanego placu zabaw ( dojście do placu zabaw, miasteczka rowerowego oraz skate parku, odbywać się będzie poprzez projektowane utwardzenie terenu po linii rzeczywistego wydeptanego ciągu pieszego.) - oświetlenie placu zabaw ( objęte odrębnym opracowaniu) - ilość rozmieszczonych urządzeń wynika z konsultacji z Zamawiającym Istniejące sieci uzbrojenia terenu pozostają bez zmian Ukształtowanie terenu w granicach inwestycji pozostawia się bez zmian Zieleń istniejąca znajdująca się w obszarze objętym opracowaniem pozostawia się bez zmian.

3 7. Specyfikacja urządzeń placu zabaw 1 - Urządzenie do zabawy ZESTAW ZABAWOWY Opis techniczny Konstrukcja wykonana ze stali lub stali nierdzewnej, lin zbrojonych, oraz płyt HDPE i HPL, Podest wykonany z antypoślizgowej sklejki wodoodpornej, Konstrukcja stalowa zabezpieczona antykorozyjnie oraz malowana lakierem akrylowym strukturalnym, W komplecie znajdują się fundamenty wykonane z betonu B30, ułatwiające montaż. Grupa wiekowa: do 14 lat Maksymalna wysokość swobodnego upadku: 0,98 m Wymiary urządzenia (dł. x szer. x wys.) 6,28 x 6,96 x 2,99 m Wymiary powierzchni zderzenia (dł. x szer.) 9,73 x 10,87 m Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganym wskaźniku HIC Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia.

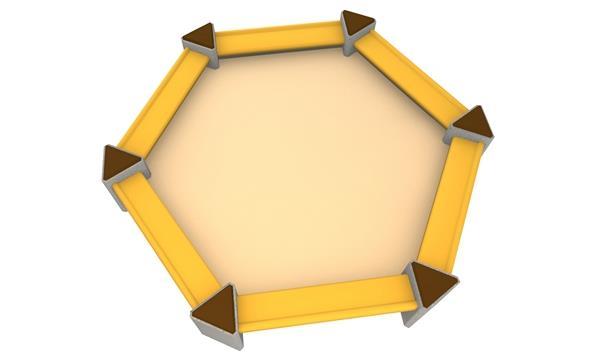

4 2 - Urządzenie do zabawy PIASKOWNICA MODUŁOWA SZEŚCIOKĄTNA Maksymalna wysokość 0,43 m swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) 3,15 x 3,46 x 0,43 m Wymiary powierzchni Ø6,48 m zderzenia (dł. x szer.) Pole powierzchni zderzenia 25,5 Dopuszczalna nawierzchnia amortyzująca Brak szczegółowych wymagań Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja piaskownicy wykonana z wibrowanego betonu klasy B30, zbrojonego prętem żebrowanym Ø8mm, Konstrukcja siedzisk utrudnia wysypywanie się piasku poza piaskownicę, Pokrycia siedzisk piaskownicy wykonane z płyty HPL o grubości 6mm lub elementów epoksydowych, Boki piaskownicy wykonane z belek żelbetowych

5 3 - Urządzenie do zabawy HUŚTAWKA STANDARD DWUOSOBOWA 2,4m siedzenia mieszane Wymiary urządzenia Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) Pole powierzchni zderzenia 1,35 m 2,00 x 2,91 x 2,43 m 6,70 x 2,90 m naw. syntetyczna 7,70 x 2,90 m naw. piaszczysta 19,4 m2 naw. syntetyczna Dopuszczalna nawierzchnia amortyzująca Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganych właściwościach amortyzujących Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia. Nawierzchnię sypką należy wykonać tak, aby jej grubość była o 100mm większa niż wartość minimalna podana powyżej. Opis techniczny Konstrukcja urządzenia wykonana z profil stalowych 40x40x3 oraz 80x40x3mm, Zawiesi huśtawki wykonane z łańcucha chromowego 5mm, Dzięki zastosowaniu tulejek z teflonu huśtanie jest płynne, a zespół wahadłowy nie wymaga konserwacji, Siedziska wykonane z gumy oraz dodatkowo wzmocnione profilem aluminiowym, Wszystkie elementy stalowe urządzenia zabezpieczona antykorozyjnie i dodatkowo malowane lakierem akrylowym strukturalnym, W komplecie znajdują się fundamenty wykonane z betonu B30, ułatwiające montaż.

6 4 - Urządzenie do zabawy BOCIANIE GNIAZDO Maksymalna wysokość swobodnego upadku: Wymiary urządzenia (dł. x szer. x wys.) Wymiary powierzchni zderzenia (dł. x szer.) 1,29 m 3,25 x 2,10 x 2,34 m 7,00 x 2,25 m Nawierzchnie syntetyczne: 6,00 x 2,25 m Opis techniczny Konstrukcja urządzenia wykonana z rur stalowych Ø76,1x3,2mm, Ø57x2,9mm oraz Ø48,3x2,9mm, Siedzisko w formie bocianiego gniazda o średnicy 1 m, Zawiesi huśtawki wykonane z łańcucha chromowego 5mm, Dzięki zastosowaniu tulejek z teflonu huśtanie jest płynne, a zespół wahadłowy nie wymaga konserwacji, Konstrukcja stalowa zabezpieczona antykorozyjnie oraz malowana lakierem akrylowym strukturalnym, W komplecie znajdują się fundamenty wykonane z betonu B30, ułatwiające montaż. Wymiary powierzchni zderzenia Dopuszczalna nawierzchnia amortyzująca Kora ziarno 20 do 80 mm, grubość min. 200mm Wióry ziarno 5 do 30 mm, grubość min. 200mm Piasek ziarno 0,2 do 2 mm, grubość min. 200mm Żwir ziarno 2 do 8 mm, grubość min. 200 mm Nawierzchnie syntetyczne o wymaganym wskaźniku HIC Nawierzchnia amortyzująca powinna być wykonana na całej powierzchni zderzenia.

7 5 - Urządzenie do zabawy REGULAMIN UŻYTKOWANIA Wymiary urządzenia (dł. x szer. x wys.) 0,61 x 0,05x 2,00 m Opis techniczny Konstrukcja urządzenia wykonana z rur stalowych Ø48,3x2,9mm, Ø30x2mm oraz pręta Ø16mm, Tablica wykonana z blachy 700x495x2mm, Konstrukcja stalowa zabezpieczona antykorozyjnie. Wersja 9089 dodatkowo malowana lakierem akrylowym strukturalnym, W komplecie znajdują się fundamenty wykonane z betonu B30, ułatwiające montaż, Urządzenie posiada oświadczenie producenta o zgodności wykonania z normami bezpieczeństwa. Wyposażenie dodatkowe: - Ławki parkowe szt. 25 Wymiary: Wysokość: 88cm

8 Szerokość: 60 cm Długość: 180 cm - Głębokość fundamentowania -0,6 m Ławki parkowe z oparciem Novara to ławki miejskie świetnie nadające sie do galerii handlowych czy innych miejsc publicznych, produkowane z listew z drewna jodła, jesion lub egzotycznego. Ławki uliczne zostały wykonane ze stali lakierowanej proszkowo i są przystosowane do postawienia, przykręcenia lub zabetonowania. - Stojaki rowerowe szt. 10 Wymiary: Wysokość: 750 cm Szerokość: 850 cm - Głębokość fundamentowania -0,6 m Stojaki rowerowe Novara to parkingi na rowery o nowoczesnej stylistyce wykonania. Parkingi na rowery wykonane zostały ze stali lakierowanej proszkowo lub stali nierdzewnej. Stojaki na rowery montowane przez zabetonowania w podłożu lub przez przykręcenie. Parkingi rowerowe mają możliwość parkowania dwóch rowerów przy jednym stojaku. Kosze parkowe szt. 12 DANE TECHNICZNE: Wysokość: 67 cm Długość: 48 cm Szerokość: 36

9 - Głębokość fundamentowania -0,6 m Waga ok 38 kg Pojemność: 60l Kosze parkowe Sydney to kosze miejskie wykonane z solidnych materiałów takich jak stal lakierowana proszkowo czy stal nierdzewna. Dodatkowo nasze kosze na śmieci zostały wyposażone w klucz dzięki czemu opróżnianie ich jest jeszcze łatwiejsze. Kosze parkowe mają stalową wkładkę wraz z popielnicą. Funkcjonalne pojemniki na odpady miejskie przystosowane do przykręcenia, postawienia lub zabetonowania w podłożu. Urządzenia dodatkowe wyposażone w logo miasta Mysłowice na metalowych tabliczkach przytwierdzonych do urządzeń. Logo miasta Mysłowice 8. Nawierzchnia bezpieczna Wokół urządzeń zaprojektowano powierzchnię bezpieczną wykonaną z poliuretanowej nawierzchni składającej się z granulatu SBR i EPDM. Grubość uzależniona od wysokości upadku. Instalację powierzchni należy zacząć od przygotowania podbudowy. W tym celu należy usunąć 25 cm gruntu plus grubość nawierzchni przeznaczonej do montażu. Warstwa podłoża powinna być ułożona z zachowaniem lokalnych spadków. Zalecane jest użycie elementów krawędziowych. Przykładowy przekrój podbudowy powierzchni bezpiecznej 1. Nawierzchnia bezpieczna (grubość w zależności od wysokości upadku) 2. Kiliniec kamienny (5 cm) 3. Tłuczeń kamienny (15 cm) 4. Warstwa piasku odsączającego ) 5 cm) Nawierzchnia bezpieczna zabezpiecza potencjalny upadek z urządzeń placu zabaw. Spełnia wymagania normy PN EN 1177:2009. Najważniejszym aspektem bezpieczeństwa jest ochrona przed urazem głowy dziecka podczas upadku z danej wysokości. Każde urządzenie na publicznym placu zabaw powinno posiadać certyfikat z zaznaczeniem wysokości upadku. Na tej podstawie dobieramy odpowiednią grubość nawierzchni bezpiecznej. Instalacja obrzeży Wskazane jest, aby na wierzchnie gumowe instalować wraz z obrzeżami. Obrzeża należy zagnieździć w betonie na odpowiednim podłożu. Przyległe obrzeża można połączyć kołkami montażowymi. Obrzeża powinny być schowane pod nawierzchnie bezpieczną.

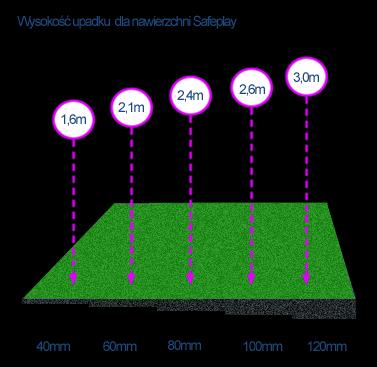

10 Parametry obrzeży: Wymiary x 60 x 200 mm Opis produktu: wibroprasowane obrzeże z betonu niezbrojonego z fakturą gładką Przykład: Dla huśtawki wysokość upadku może wynosić 1,5m. Dobierając nawierzchnię o grubości 40mm mamy pewność, iż wysokość 1,50m będzie zabezpieczona według normy PN EN Grubości nawierzchni bezpiecznej: 40mm - zabezpiecza wysokość upadku do 1,6m Kolorystyka nawierzchni pod urządzeniami placu zabaw: 1 Zestaw zabawowy - powierzchnia 64,00 m 2 kolorystyka RAL Piaskownica - powierzchnia 33,00m 2 kolorystyka RAL Huśtawka Standard powierzchnia 22,05 m 2 kolorystyka RAL Huśtawka Bocianie Gniazdo powierzchnia 15,75 m 2 kolorystyka RAL 6017 Miasteczko rowerowe i utwardzenie ciągu pieszego Utwardzenie ciągu pieszego według istniejącej linii rzeczywistego wydeptania utwardzonego ciągu pieszego. Projektuje się wykonanie placu do doskonalenia jazdy na rowerze oraz utwardzenia ciągu pieszego o nawierzchni asfaltowej.

11 Warstwy utwardzenia: 4cm warstwa ścieralna AC 8S, 20cm warstwa podbudowy zasadniczej z kruszywa łamanego 0/31,5mm stabilizowanego mechanicznie, 20cm warstwa z mieszanki związanej spoiwem hydraulicznym Rm 2,5MPa. Obrzeża 8x30cm na ławie betonowej jako obramowanie. Przed przystąpieniem do prac należy dokonać niwelacji terenu. Plac i utwardzenie ciągu pieszego należy wykształtować ze spadkiem co gwarantuje odprowadzenie wody deszczowej z placu (na własny teren nieutwardzony). Linie na placu szer. 10 cm oraz przejścia dla pieszych malowane. Znaki zaprojektowano jako stałe na fundamencie betonowym o przekroju Ø40 cm. Wymiary fundamentu pod znaki drogowe 40x40x100 (długość x szerokość x głębokość) osadzone około 5 cm ponad terenem, na głębokości -95 cm poniżej terenu. Konserwacja rowu melioracyjnego (około 120 m ) Projektuje się remont istniejącego rowu melioracyjnego położonego w północnej części działki nr 1262/32 polegający na uregulowaniu i wzmocnieniu istniejących skarp rowu. Umocnienie brzegów skarpy za pomocą płyt ażurowych 60x40x8, w zależności od wysokości skarpy mogą to być dwa lub trzy rzędy płyt.

12 SKATE PARK

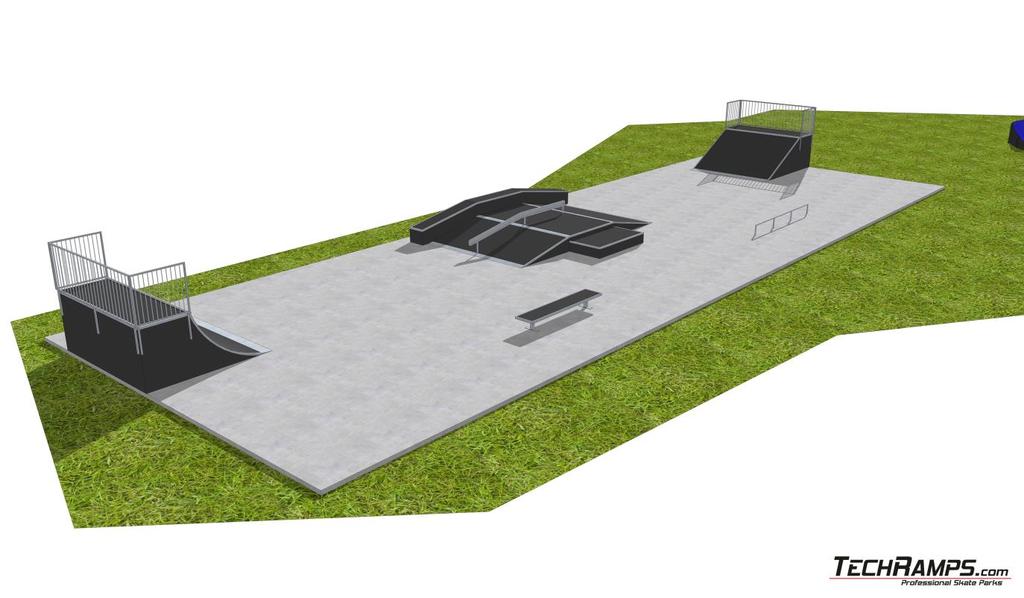

13 URZĄDZENIA SKATE PARKU: Lp. Przedmiot dostawy elementy Iloś ć Wymiary w cm (długość, szerokość, wysokość) 1 Bank ramp 1 416x366x150 2 Funbox + poręcz 2/3 + grindbox 3/3 + manual box 1 710x580x50 3 Poręcz prosta 1 400x5x35 4 Ławka x60x35 5 Quarter pipe 1 320x366x150 Montaż 1 4% Transport 2 TIR ~100km SPECYFIKACJA SKATE PARKU OPCJI STANDARD Specyfikacja zawiera: Wymagania dotyczące materiałów na urządzenia skateparku. 1) Konstrukcja urządzeń. 2) Nawierzchnia jezdna. 3) Barierki ochronne. 4) Stal. 5) Bezpieczeństwo. 6) Tolerancje. 7) Wiedza i doświadczenie. I. WYMAGANIA DOTYCZĄCE MATERIAŁÓW NA URZĄDZENIA SKATEPARKU 1) KONSTRUKCJA URZĄDZEŃ SKATEPARKU a) Materiał Płyty nośne (konstrukcyjne) muszą być wykonane ze sklejki ciemnej wodoodpornej obustronnie laminowanej o grubości nie mniejszej niż 18mm. Moduły elementów muszą mieć otwory o średnicy 12mm pomiędzy belkami. Otwory służą do skręcania modułów ze sobą za pomocą śrub galwanizowanych M12. Zewnętrzne otwory elementów mają dodatkową funkcję wentylacji. Widoczne śruby muszą być zakończone grzybkiem (załącznik nr 2). Poszczególne sekcje muszą być wewnątrz wzmocnione za pomocą belek o profilu 60x90mm, rozmieszczonych minimum co 250mm od swoich środków i pokrytych środkiem konserwującym. W tylnych konstrukcjach dopuszczalne belki 80x80mm, obite 9mm ciemną sklejką wodoodporna laminowaną. Na płytach bocznych zewnętrznych paneli konstrukcyjnych o gr. 18mm musi zostać zainstalowany system wentylacji z HPL-u o grubości 6mm w taki sposób, aby powodował swobodny przepływ powietrza przez element (załącznik nr 2). Wszystkie panele boczne muszą być umieszczone na stopkach w celu wyeliminowania wchłaniania wilgoci przez elementy. Podstawki tego typu będą też pełniły funkcję dodatkowego systemu wentylacji (załącznik nr 2). Wkręty i śruby znajdujące się po bokach (konstrukcji) muszą być przykręcone na równo z obiciem (przed przykręceniem otwory muszą być rozwiercane i frezowane na maszynie numerycznej CNC tak, aby łebek śruby czy wkrętu schował się).

14 Belki konstrukcyjne muszą być przykręcone do płyt nośnych za pomocą stalowoocynkowanych wkrętów typu Torx 6x140. Na końcu każdej belki muszą znajdować się minimum 2 wkręty. W celu wyeliminowania wybijania belek konstrukcyjnych podczas użytkowania należy wzmocnić ich osadzenie dodatkowymi wspornikami (wspornik najazdu, konstrukcja wsporcza). Co najmniej 80% belek konstrukcyjnych musi być dodatkowo wzmocnionych elementami wsporczymi (załącznik nr 3). W elementach wyższych niż 1m i szerszych niż 1,8m wymagany jest właz konserwacyjnoinspekcyjny (załącznik nr 4). b) Łączenie płyt W celu przedłużenia płyty nośnej (konstrukcyjnej) trzeba zastosować łączenie w kształt puzzle a, aby uniknąć rozdzielenia się elementów na skutek dużych obciążeń i naprężeń(załącznik nr 1). c) Warstwa podkładowa (warstwa oddzielająca nawierzchnię jezdną od kantówek konstrukcyjnych). We wszystkich sekcjach o łukowym kształcie warstwa podkładowa wykonana jest ze sklejkiciemnej wodoodpornej obustronnie laminowanej o grubości nie mniejszej niż 9mm,przykręconej do konstrukcji za pomocą stalowo-ocynkowanych wkrętów typu Torx 5x60 lub 6x60. d) Gwarancja jakości i powtarzalności W celu zwiększenia precyzji wykonania i powtarzalności elementów, wszystkie zewnętrzne i wewnętrzne płyty nośne (konstrukcje) muszą być wycinane za pomocą maszyny numerycznej CNC*. * ComputerizedNumerical Control (CNC) to komputerowe sterowanie numeryczne. 2) NAWIERZCHNIA JEZDNA 1. Końcową powierzchnią jezdną musi być 18mm ciemna, wodoodporna sklejka obustronnie laminowana z jednostronnym odciskiem siatki, przykręcona za pomocą stalowo-ocynkowanych wkrętów typu Spax lub Torx 6x We wszystkich sekcjach o łukowym kształcie warstwa jezdna wykonana jest z ciemnej, wodoodpornej sklejki obustronnie laminowanej z jednostronnym odciskiem siatkio grubości nie mniejszej niż 9mm, przykręconej do konstrukcji za pomocą stalowo-ocynkowanych wkrętów typu Torx 5x60 lub 6x60. Przy konstrukcjach gdzie występuje promień mniejszy niż 1,5m można zastosować sklejkę ciemną, wodoodporną obustronnie laminowaną z jednostronnym odciskiem siatkio grubości 6mm % otworów pod wkręty musi być przewierconych i rozwierconych pod główki wkrętów za pomocą numerycznej maszyny CNC (załącznik nr 5). 4. Wszystkie główki wkrętów muszą być zagłębione w wierzchniej warstwie nawierzchni jezdnej na maksymalnie 1mm (główki wkrętów nie mogą wystawać ponad powierzchnię płyty). 5. Ze względu na rozszerzalność termiczną materiałów, bądź też nierówności podłoża, na którym stoi element, na łączeniach płyt mogą występować szczeliny. W takim wypadku wszystkie takie miejsca muszą zostać zaślepione masą uszczelniająco-klejącą.

15 3) BARIERKI OCHRONNE Wszystkie urządzenia o wysokości powyżej 1m muszą mieć poręcze ochronne wzdłuż tyłu i boków podestu (nie dotyczy to wysokich funboksów do skoków, gdzie zastosowanie barierek w takim elemencie prowadzi do zwiększenia ryzyka wypadku). 1. Barierki muszą posiadać pionowe poprzeczki, aby nie prowokowały nikogo do wspinania się. 2. Wysokość barierek ochronnych ponad podestem musi wynosić co najmniej 1,2m. 3. Rama zewnętrzna barierki musi być wykonana zestali galwanizowanej, z profili 30x30mm i rurek Ø16mm o rozstawach zgodnych z obowiązującą normą PN-EN14974 z późniejszymi zmianami. 4. Tylne i boczne barierki muszą być skręcone razem ze sobą za pomocą śrub metrycznych. 5. Barierki muszą być przymocowane do ramp przy pomocy wkrętu do drewna o zakończeniu sześciokątnym SW 17ø10x90 (załącznik nr 6). 4) STAL Poręcze i inne elementy stalowe będą ze stali ocynkowanej. Coping musi być wykonany z rury stalowej ocynkowanej o średnicy w przedziale od 48 do 60,3 mm. Coping musi być przymocowany do podestów za pomocą stalowo-ocynkowanych wkrętów typu Spax lub Torx 6x60. Końcówki rur muszą być zaślepione stalowymi zaślepkami, aby zapobiec skaleczeniom (załącznik nr 7). Copingiem na boksach może też być stalowy profil o wymiarach 50x30x2mm. Na podestach gdzie jest zainstalowany coping, muszą być zamocowane blachy wzdłuż copingu o grubości 3mm i szerokości 120mm, aby chroni górną warstwę jezdną od uszkodzeń mechanicznych (załącznik nr 7). Wszystkie kątowniki muszą mieć na zgięciu zaokrąglenia (stal walcowana na zimno), a ich końce muszą być zaokrąglone. Poręcze do ślizgania się muszą być zamontowane na 6mm blachach o wymiarach 60x300mm i przykręcone do podłoża za pomocą wkrętów typu Spax 6x60. Wszystkie otwory na blachach muszą być rozwiercone i fazowane tak, aby po przykręceniu wkrętów główki nie wystawały. Wszystkie blachy najazdowe muszą mieć szerokość w zakresie mm, i grubość 3mm. Muszą być montowane do elementów za pomocą stalowo-ocynkowanych wkrętów typu Spax 6x40 lub 6x60 i wspierać się na konstrukcji minimum 60mm. Miejsce pod blachę musi być wyfrezowane. Muszą stykać się z podłożem, by stworzyć swobodną linię przejazdu (załącznik nr 8). Na narożach i na kantach piramid progi metalowe muszą tworzyć gładkie przejście. Wszystkie odsłonięte krawędzie wykonane zciemnej, wodoodpornej sklejki obustronnie laminowanej z jednostronnym odciskiem siatkio grubości nie mniejszej niż 9mm muszą być zabezpieczone galwanizowanymi stalowymi kątownikami o grubości 3mm i szerokości w zakresie 30 50mm. Kątowniki muszą być przymocowane wzdłuż środkowej linii co 250mm za pomocą wkrętów typu Spax lub Torx 6x40 lub 6x60. Na elementach łukowych kątowniki muszą być wywalcowane załącznik nr 9 (nie dopuszcza się nacinania kątowników lub stosowania płaskowników). Okucie górne na grindboxach na krótszym boku jest zawsze wpuszczone na równo z płytą. W przypadku gdy grindbox jest szerszy niż 60cm, dłuższy kątownik też jest wpuszczony na równo z płytą, w innym wypadku można zamontować go na płytę. Okucie musi być wykonane z kątownika o minimalnych wymiarach 50x50mm oraz grubości ścianki co najmniej 3mm (załącznik nr 10). 5) BEZPIECZEŃSTWO - W widocznym miejscu przy wejściu na skatepark musi zostać umieszczona instrukcja użytkowania skateparku(załącznik nr 11).

16 - Dobór elementów i ich rozmieszczenie z zachowaniem stref bezpieczeństwa, a także przestrzeganie instrukcji użytkowania minimalizuje ryzyko kontuzji podczas użytkowania. - Wszystkie prace muszą być wykonane zgodnie z obowiązującymi przepisami oraz pod nadzorem osób uprawnionych. - Wszystkie zastosowane materiały muszą posiadać wymagane atesty, aprobaty techniczne, deklaracje zgodności itp., oraz muszą być zastosowane zgodnie z ich kartami technicznymi podanymi przez producentów. - Wszystkie urządzenia sportowe, zabawowe i rekreacyjne oraz komunalne zainstalowane na terenie objętym niniejszym opracowaniem muszą bezwzględnie spełniać wszystkie wymagania w zakresie bezpieczeństwa użytkowania zgodnie z obowiązującymi normami (PN-EN A1: Urządzenia dla użytkowników sprzętu rolkowego. Wymagania bezpieczeństwa i metody badań). - W celu zachowania jakości wymagane jest, aby zamawiający dołączył kartę kontrolną obiektu 6. TOLERANCJE 1. Wszystkie wystawione krawędzie muszą być ochronione galwanizowaną stalą. 2. Copingi mogą wystawać nie bardziej niż 12mm ponad powierzchnię blatu. 3. Wszystkie promienie nie mogą zmienić się bardziej niż 20mm od określonego wymiaru. 4. Otwory na płytach w linii poziomej muszą być w odstępach minimum 450mm. 5. Wszystkie otwory przy krawędziach stykających się ze sobą muszą być symetryczne. 6. Wszystkie połączenia śrubowe muszą być zakończone podkładką i nakrętką z teflonem. 7. Wymiary gabarytowe urządzeń mogą różnić się o 6% w zależności od kątów. 7. WIEDZA I DOŚWIADCZENIE Bardzo ważne w tego typu inwestycji (skatepark to obiekt o podwyższonym ryzyku kontuzji) jest zapewnienie jakości wykonania, co jedynie można osiągnąć współpracując z firmami, które już w swojej działalności wykonywały takie obiekty. Potencjalni wykonawcy muszą mieć doświadczenie w budowie skateparków, FFFgdyż taki obiekt jest specyficzny to nie jest typowy plac zabaw czy boisko sportowe. Dodatkowo muszą potwierdzić je w postaci referencji, dzięki czemu Zamawiający będzie miał pewność, że powierza budowę profesjonalnej firmie. Wymogi Zamawiającego: 1. Wykonawca wykaże, że w okresie ostatnich trzech lat przed upływem terminu składania ofert (wyjątek firma działa krócej bierzemy pod uwagę okres jej istnienia) wykonał: min. 2 dostawy wraz z montażem sklejkowych urządzeń skateparku o wartości robót nie mniejszej niż 400 tys. zł brutto każda. Wymagane jest podanie daty i miejsca wykonania skateparku, oraz załączenie dokumentów potwierdzających, że roboty te zostały wykonane zgodnie z zasadami sztuki budowlanej i prawidłowo ukończone. 2. Wykonawca dołączy od oferty certyfikaty na urządzania oznaczone znakiem zgodności T+M z norma PN-EN A1 : 2010 Certyfikat dołączony do oferty musi być potwierdzeniem kontroli bezpieczeństwa produktu, oraz obejmować monitorowanie produkcji przez niezależną i zatwierdzona jednostkę badawczą. Certyfikaty muszą być wydane przez jednostki posiadające akredytację PCA (Polskiego Centrum Akredytacji) np. certyfikat COBRABiD-BBC, TÜV itp. Nie dopuszcza się wykazania orzeczeń technicznych wydanych przez stowarzyszenia lub rzeczoznawców, gdyż nie są one jednostkami posiadającymi uprawnienia do wydawania certyfikatów potwierdzających zgodność wyrobu z normą.

17 9. Uwagi 9.1. Na terenie kompleksu należy umieścić regulamin w formie piktogramu graficznego i opisowego W przypadku jakichkolwiek zmian umiejscowienia zaprojektowanych urządzeń oraz innych zmian w stosunku do niniejszego projektu konieczne jest uzyskanie zgody i pisemnej akceptacji projektanta niniejszej dokumentacji projektowej oraz Inwestora Po zakończeniu realizacji zadania należy bezwzględnie wykonać dokumentacje powykonawcza obrazująca dokonane zmiany, potwierdzone przez upoważnione osoby oraz projektanta przedmiotowej dokumentacji projektowej Dokumentacja ta winna być znajdować się u użytkownika - Administratora przez cały okres użytkowania projektowanej siłowni Nazwy użyte w dokumentacji projektowej, przedmiarze i STWiOR należy traktować jako wzorcowe. Zastrzeżenie: Uwaga! Wszelkie nazwy producentów i marek budowlanych, produktów oraz sprzętów widniejących w niniejszej dokumentacji zostały podane jedynie w celu uszczegółowienia opisu zastosowanych technologii w zakresie właściwości i sposobu działania poszczególnych elementów. Dopuszcza się zastosowanie wszelkich materiałów i produktów budowlanych oraz sprzętu, których cechy i sposób działania jest równoważny lub lepszy niż w tych, które zostały przywołane w dokumentacji.
