1 Instrukcja instalacji dla esam PDA W celu prawidłowego przeprowadzenia instalacji PC powinien być podłączony do Internetu. System Operacyjny PC = WIN XP lub wyższy HTC PDA = WIN Mobile 6.1 lub wyższy Pamięć = min. 512 MB Powinien być zainstalowany program ActiveSync esam PDA nie będzie z systemem operacyjnym WIN mobile 7 (Kod do zamówienia adaptera esam PDA: ) Luty SCC B.W. Instrukcja instalacji esam PDA 1

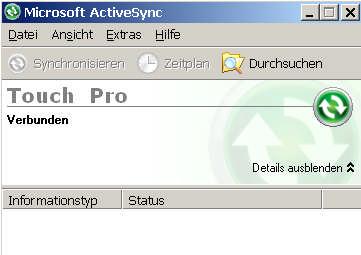

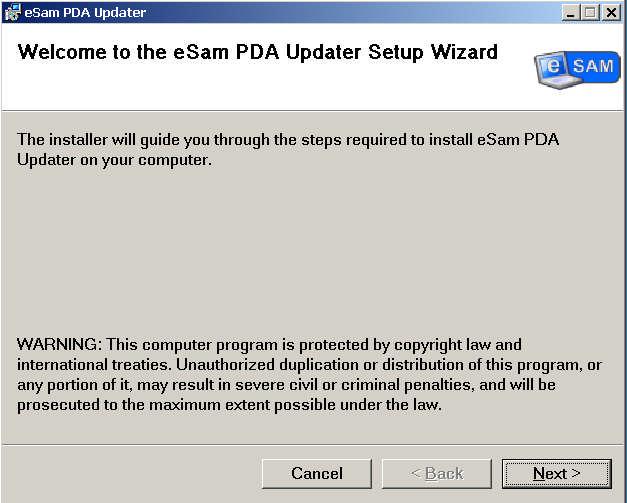

2 Instrukcja instalacji dla esam PDA Zapisać oba pliki dołączone do a na Pulpicie komputera Włączyć PDA a następnie połączyć za pomocą przewodu USB z komputerem PC Odczekać do momentu zsynchronizowania urządzeń Kliknąć na ikonę esam PDA setup.exe Kliknąć na Next Luty SCC B.W. Instrukcja instalacji esam PDA 2

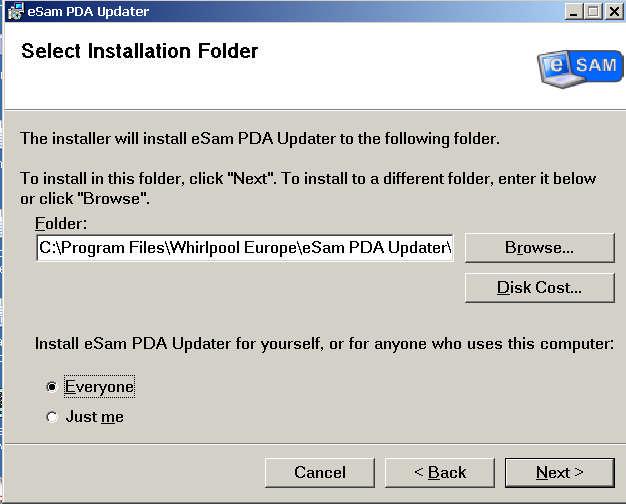

3 Instrukcja instalacji dla esam PDA Kliknąć na Everyone a następnie na Next Luty SCC B.W. Instrukcja instalacji esam PDA 3

4 Instrukcja instalacji dla esam PDA Kliknąć na Next Luty SCC B.W. Instrukcja instalacji esam PDA 4

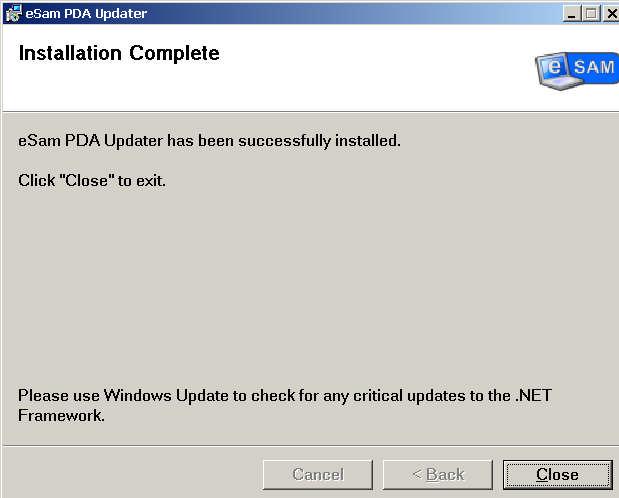

5 Instrukcja instalacji dla esam PDA Kliknąć na Close tttt Luty SCC B.W. Instrukcja instalacji esam PDA 5

6 Instrukcja instalacji dla esam PDA Po wykonaniu poprzedniej czynności na pulpicie pojawi się poniższa ikona Aby uruchomić aplikację należy kliknąć na ikonę Luty SCC B.W. Instrukcja instalacji esam PDA 6

7 Instrukcja aktualizacji PDA Kliknąć na Update Luty SCC B.W. Instrukcja instalacji esam PDA 7

8 Instrukcja aktualizacji PDA Odczekać do momentu gdy Software, Firmware i Database będą oznaczone zielonymi znakami. Następnie kliknąć na Back Luty SCC B.W. Instrukcja instalacji esam PDA 8

9 Instrukcja aktualizacji PDA Wybrać PDA Luty SCC B.W. Instrukcja instalacji esam PDA 9

10 Instrukcja aktualizacji PDA Kliknąć na start Luty SCC B.W. Instrukcja instalacji esam PDA 10

11 Instrukcja aktualizacji PDA Kliknąć na Yes Luty SCC B.W. Instrukcja instalacji esam PDA 11

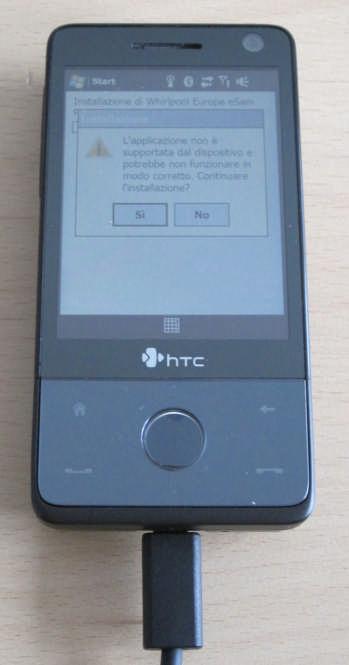

12 Instrukcja aktualizacji PDA Wybrać Yes Luty SCC B.W. Instrukcja instalacji esam PDA 12

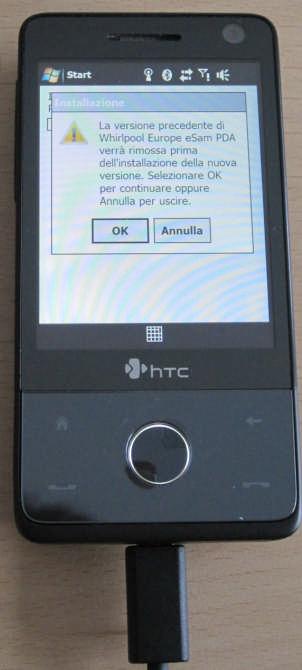

13 Instrukcja aktualizacji PDA Wybrać OK Luty SCC B.W. Instrukcja instalacji esam PDA 13

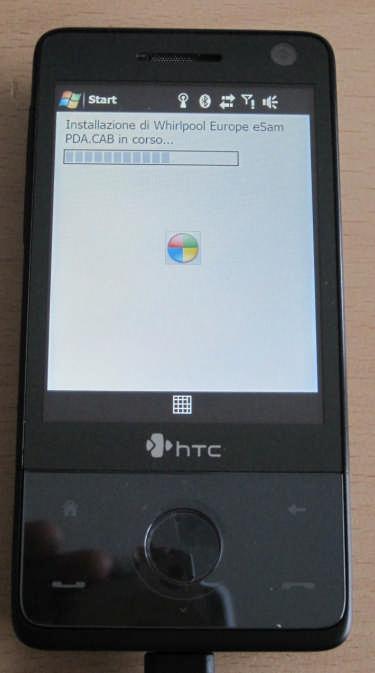

14 Instrukcja aktualizacji PDA Odczekać do momentu ukończenia Instalacji oprogramowania Pasek postępu Luty SCC B.W. Instrukcja instalacji esam PDA 14

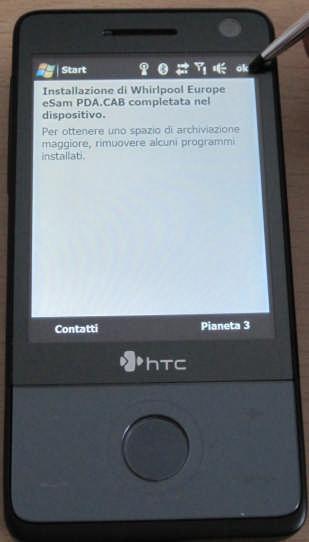

15 Instrukcja aktualizacji PDA Instalacja jest zakończona. Kliknąć na OK Luty SCC B.W. Instrukcja instalacji esam PDA 15

16 Instrukcja aktualizacji PDA Podłączyć do adaptera akumulator znajdujący się w zestawie esam PDA. Włączyć akumulator. Zielona dioda na akumulatorze świeci się światłem ciągłym. W tym samym czasie zacznie migać zielona dioda na adapterze esam. Luty SCC B.W. Instrukcja instalacji esam PDA 16

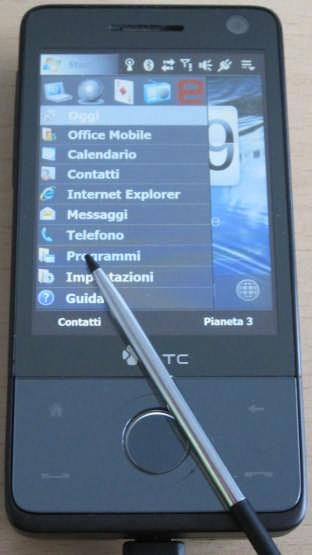

17 Instrukcja aktualizacji PDA Zgodnie z instrukcją obsługi PDA należy włączyć funkcję Bluetooth i porty. Wymagany klucz kodu do Bluetooth to 1234 Po aktywacji tej funkcji należy wybrać Programs Luty SCC B.W. Instrukcja instalacji esam PDA 17

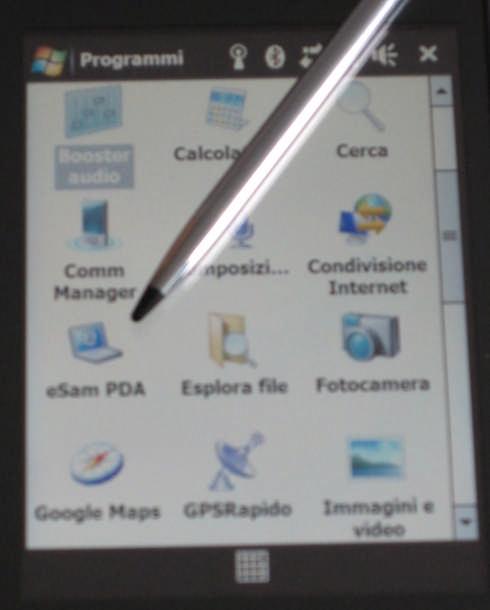

18 Instrukcja aktualizacji PDA Wybrać aplikację esam PDA Luty SCC B.W. Instrukcja instalacji esam PDA 18

19 Programowanie programatorów za pomocą esam PDA Podłączyć do adaptera akumulator znajdujący się w zestawie esam PDA. Włączyć akumulator. Zielona dioda na akumulatorze świeci się światłem ciągłym. W tym samym czasie zacznie migać zielona dioda na adapterze esam. Luty SCC B.W. Instrukcja instalacji esam PDA 19

20 Programowanie programatorów za pomocą esam PDA Kliknąć na Language Luty SCC B.W. Instrukcja instalacji esam PDA 20

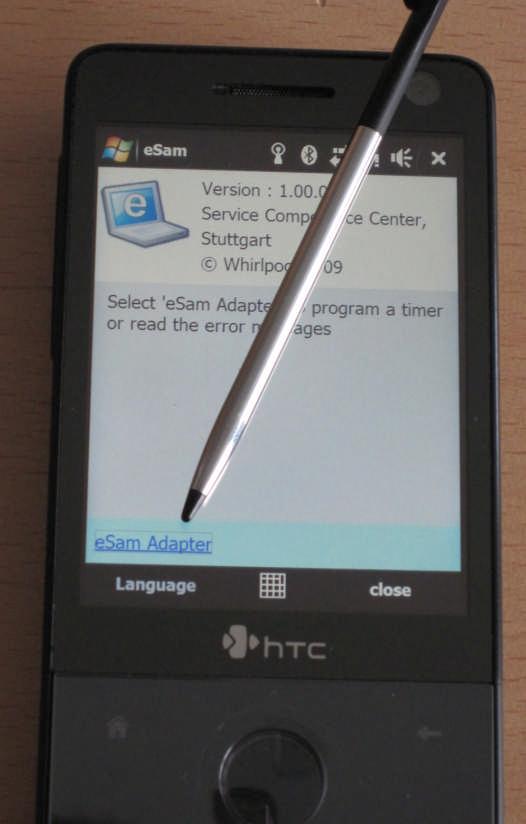

21 Programowanie programatorów za pomocą esam PDA Wybrać esam Adapter Luty SCC B.W. Instrukcja instalacji esam PDA 21

22 Programowanie programatorów za pomocą esam PDA Wprowadzić początkowe cyfry określające daną wersję modelu (12NC) a następnie kliknąć na Search. Luty SCC B.W. Instrukcja instalacji esam PDA 22

23 Programowanie programatorów za pomocą esam PDA Wybrać żądaną wersję modelu na wyświetlonej liście Luty SCC B.W. Instrukcja instalacji esam PDA 23

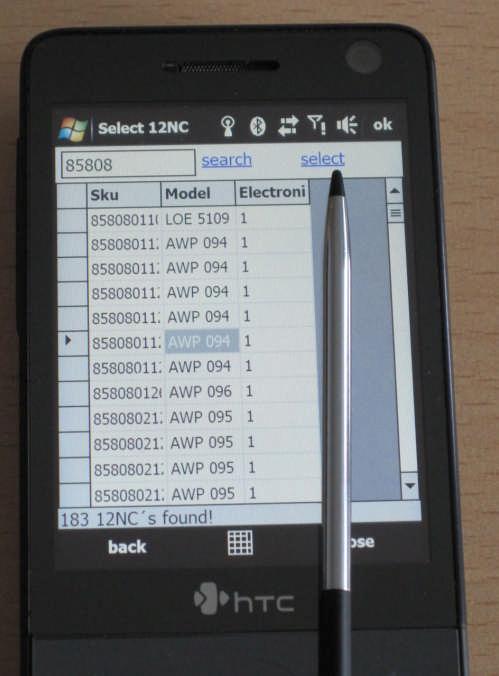

24 Programowanie programatorów za pomocą esam PDA Wybrać select Luty SCC B.W. Instrukcja instalacji esam PDA 24

25 Programowanie programatorów za pomocą esam PDA Wybrać Program Timer Luty SCC B.W. Instrukcja instalacji esam PDA 25

26 Programowanie programatorów za pomocą esam PDA Wybrać Search Adapter Luty SCC B.W. Instrukcja instalacji esam PDA 26

27 Programowanie programatorów za pomocą esam PDA Wybrać Start Luty SCC B.W. Instrukcja instalacji esam PDA 27

28 Programowanie programatorów za pomocą esam PDA Wyświetla się pasek postępu programowania Luty SCC B.W. Instrukcja instalacji esam PDA 28

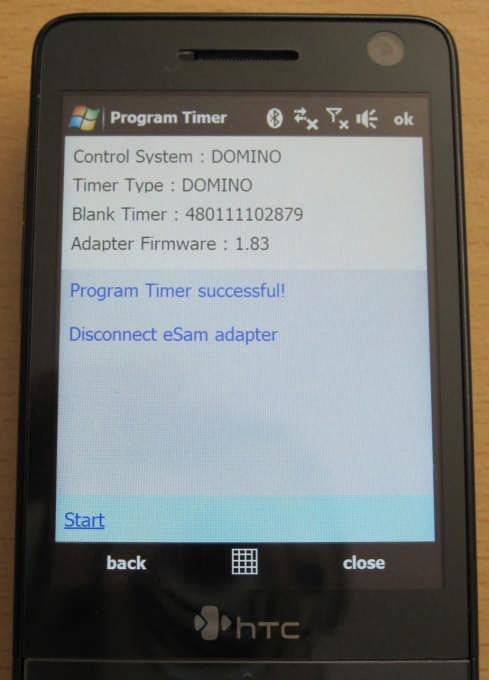

29 Programowanie programatorów za pomocą esam PDA Programowanie zakończone Luty SCC B.W. Instrukcja instalacji esam PDA 29

30 Programowanie programatorów za pomocą esam PDA Aby zamknąć aplikację należy wybrać close Luty SCC B.W. Instrukcja instalacji esam PDA 30
