WSKAZÓWKI MONTAŻU OKIEN W WARSTWIE OCIEPELENIA Z UŻYCIEM KONSOL ORAZ FOLII

Transkrypt

1 WSKAZÓWKI MONTAŻU OKIEN W WARSTWIE OCIEPELENIA Z UŻYCIEM KONSOL ORAZ FOLII 1. DOBÓR MATERIAŁÓW DO MONTAŻU W zależności od wytycznych producenta należy dobrać odpowiednie materiały do montażu stolarki. Należy pamiętać, że każdy montaż stolarki jest inny i trzeba go rozwiązywać indywidualnie. Przedstawione poniżej rozwiązanie jest jednym z możliwych i należy je traktować jako wskazówki przy montażu. 1.A. ROZMIESZCZENIE KONSOL Należy kierować się kilkoma zasadami: OGÓLNE: Odległości między konsolami np. dla PVC maks. 700mm DOLNE KONSOLE: Konsole dolne mocowane bezpośrednio pod słupkami. Przy oknach balkonowych zaleca się dodanie konsoli na środku stolarki, w celu podparcia ramy w miejscu następowania na nią. Przy doborze konsol nośnych należy pamiętać, że przy otwartym skrzydle praktycznie cały ciężar okna przenosi się na konsolę pod zawiasem może wystąpić konieczność zastosowania w tym miejscu mocniejszej konsoli. W przypadku stolarki przesuwnej, rozmieszczenie konsol dolnych maks. co 300mm. BOCZNE KONSOLE: Odległość bocznych konsol od wewnętrznych narożników 150mm. GÓRNE KONSOLE: Konsole górne rozmieszczone maks. co 700mm dla PVC. Należy pamiętać, że konsola górna, nie powinna być równo rozmieszczona w stosunku do konsoli dolnej. 1.B. OBLICZANIE CIĘŻARU OKIEN Obliczanie ciężaru okien, jest potrzebne do dobrania odpowiednich konsol, które zagwarantują nośność przy danym wysunięciu okna. 1

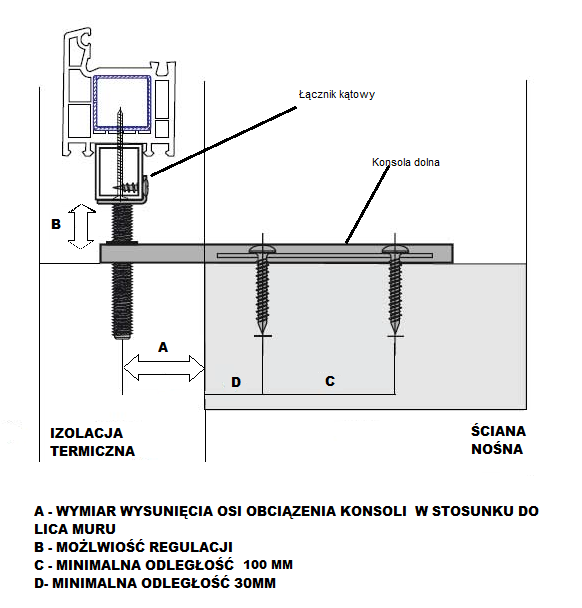

2 1.C. OKREŚLENIE WARTOŚCI WYSUNIĘCIA OKNA W STOSUNKU DO LICA MURU Zalecany jest montaż stolarki z listwą podparapetową. W tym celu użyjemy konsol z łącznikiem kątowym, który będzie bezpośrednio przykręcony do listwy. Montaż łącznika odbywa się za pomocą dwóch typowych wkrętów do PVC. Standardowa konsola, bez dodatkowego podparcia montowany jest za pomocą dedykowanych kołków 10x80 oraz śrub montażowych 7,5x D. DOBÓR ODPOWIEDNICH KONSOL Jeżeli znamy rozmieszczenie, ilość konsol oraz wagę stolarki i wartość wysunięcia okna, możemy dobrać odpowiednie konsole. Korzystając z tabeli zamieszczonej w katalogu. Nazwa konsoli Długość konsoli Długość śruby regulującej Grubość konsoli Śruba regulująca Wartość wysunięcia Nośność maksymalna jednej konsoli przy danym wysunięciu 2

3 UWAGA!!! Należy pamiętać, że nie każda konsola jest obciążona równomiernie. Przy otwartym skrzydle praktycznie cały ciężar okna przenosi się na konsolę pod zawiasem. W takim przypadku może wystąpić konieczność zastosowania w tym miejscu mocniejszej konsoli. Dlatego nie należy korzystać z maksymalnych granicznych wartości obciążeń jednego elementu. Przy doborze konsol bocznych i górnych, korzystamy z zasad wspomnianych w punkcie 1.A. 1.E. POZOSTAŁE MATERIAŁY Folia paroprzepuszczalna Folia paroszczelna Klej do folii Taśma butylowa B1 Piana niskoprężna Wkręt montażowy o średnicy 7,5mm oraz długości 112mm Nylonowa koszulka kołka o średnicy 10mm oraz długości 80mm. Samowiercący wkręt do PVC 4,2x25 PRZYKŁAD DOBORU KONSOL Okno dwuskrzydłowe Profil PVC o szerokości 70mm Waga stolarki 60kg Montaż z listwą podparapetową Wysunięcie stolarki 30mm od lica muru do średnicy śruby regulacyjnej (całe okno 70mmw warstwie ocieplenia) Konsole dolne: dwie na bocznych narożnikach, jedna pod słupkiem stałym, ponieważ odległość między konsolą dolną przy lewym narożu, a konsolą przypadająca pod słupkiem jest większa niż 700mm, dokładamy dodatkową konsolę. Analogicznie postępujemy z prawą stroną Konsole boczne: pamiętając o zasadzie odsunięcia konsol bocznych od wewnętrznych naroży, wstawiamy dwie konsole z każdej ze stron oraz jedną dodatkową po środku ponieważ odległość jest większa niż 700mm. W naszym przypadku wysokość stolarki wynosi 1440mm odejmując po 300mm od naroży zostaje 1130mm, wstawiając dodatkową konsolę otrzymamy wartość pomiędzy środkową konsolą 565mm, która mieści się odpowiedniej odległości między konsolami Konsole górne: wstawiamy dwie konsole, pamiętając aby nie były rozmieszczone równo w stosunku do konsol dolnych. Znając rozmieszczenie konsol, wartość wysunięcia okna oraz wagę dobieramy odpowiednie (folder: str. 7,8, tabele): Konsole dolne : WU-200/2,5/60-M8 ( możliwość regulacji od 12 do 50mm), konsola o długości 200mm Konsole boczne/górne: WM-200/2,5/40-M8 (możliwość regulacji od 15 do 35mm) Podsumowanie : 5 szt. WU-200/2,5/60-M8 8 szt. WM-200/2,5/40-M8 3

4 2. PRZYGOTOWANIE OTOWRU OKIENNEGO Otwór przed montażem należy wcześniej wyrównać oraz zagruntować. Tylko w ten sposób uzyskamy odpowiednią przyczepność piany oraz folii. Przed przystąpieniem do montażu należy sprawdzić czy zostały zachowane wymiary ościeży, jak i stolarki. 3. ROZMIESZCZENIE ORAZ MONTAŻ KONSOL DOLNYCH Montaż okna rozpoczyna się od prawidłowego rozmieszczenia konsol w ościeżu. Skrajne konsole dolne powinny znajdować się bezpośrednio pod słupkami ramy. W przypadku okien wykonanych z profili PVC, maksymalna odległość między konsolami nie może przekroczyć 70 cm. Jeżeli wymiar ten jest większy, należy dodać dodatkową konsolę. Przy montażu okna z listwą podparapetową, należy ją odpowiednio podciąć, w celu mocniejszego oparcia ramy. Konsole wysunąć na wymiar zgodny z wcześniejszymi założeniami. Zachowując wartości podane w dokumentacji dla danego rodzaju konsoli. Należy pamiętać o zachowaniu odległości pierwszego otworu od skraju muru minimum 30 mm. W wyznaczonym punkcie wykonać otwór. Do przykręcenia konsoli użyć dedykowanych kołków oraz wkrętów montażowych. Dla pozostałych konsoli powtórzyć wykonywane czynności, pamiętając o odpowiednich rozmieszczeniach. 4

5 4. PRZYKLEJENIE FOLII(WEWNĘTRZNYCH) PAROSZCZELNYCH DO OŚCIEŻNICY Kolejnym krokiem jest przyklejenie wewnętrznych folii paroszczelnych do ościeżnicy, zachowując ok. 10 cm nadmiary przy dolnych narożnikach. W górnych skrajach uformować ok. 4-5 cm zakłady, które należy skleić ze sobą w miejscu przylegania do ościeżnicy. 5

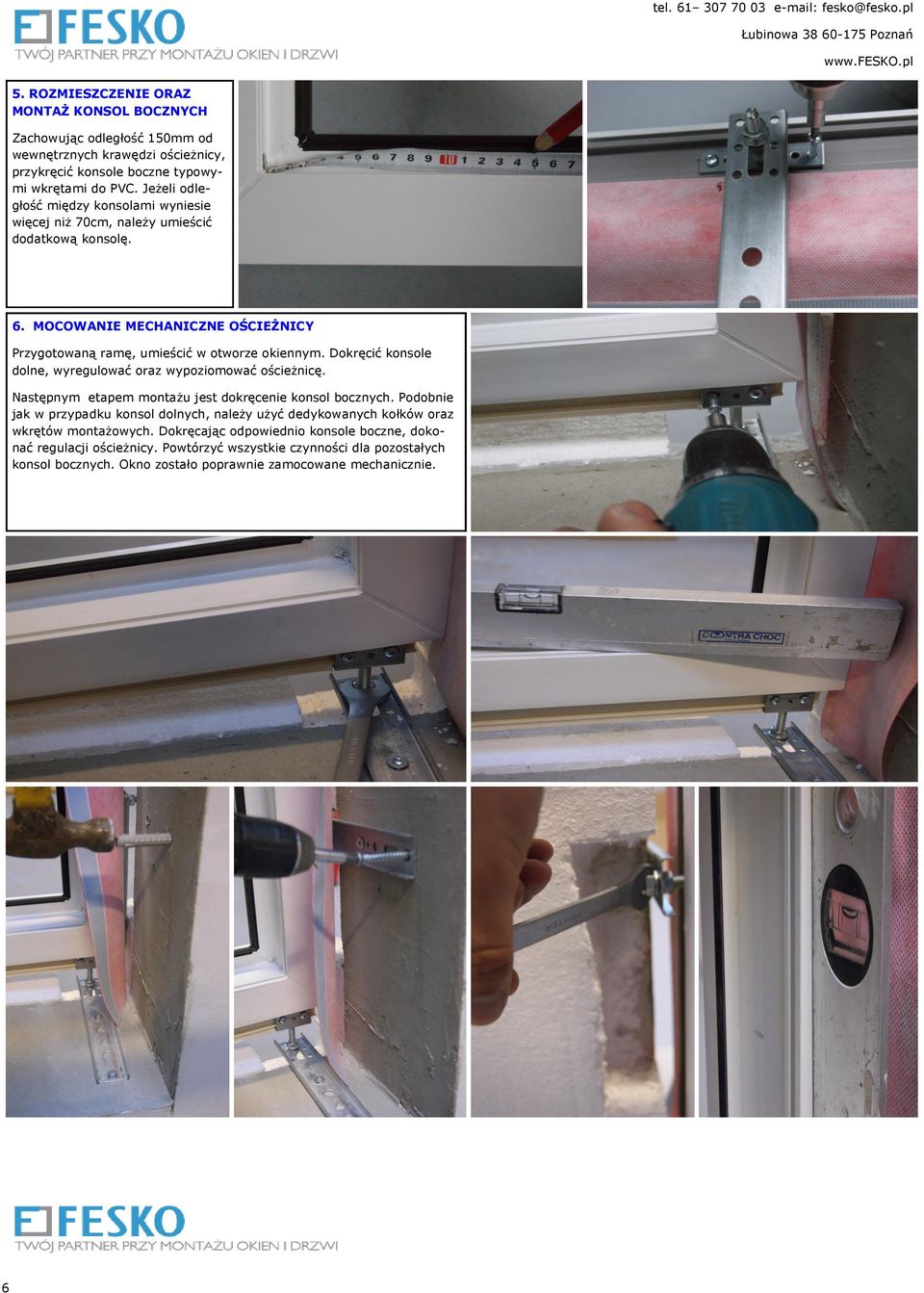

6 5. ROZMIESZCZENIE ORAZ MONTAŻ KONSOL BOCZNYCH Zachowując odległość 150mm od wewnętrznych krawędzi ościeżnicy, przykręcić konsole boczne typowymi wkrętami do PVC. Jeżeli odległość między konsolami wyniesie więcej niż 70cm, należy umieścić dodatkową konsolę. 6. MOCOWANIE MECHANICZNE OŚCIEŻNICY Przygotowaną ramę, umieścić w otworze okiennym. Dokręcić konsole dolne, wyregulować oraz wypoziomować ościeżnicę. Następnym etapem montażu jest dokręcenie konsol bocznych. Podobnie jak w przypadku konsol dolnych, należy użyć dedykowanych kołków oraz wkrętów montażowych. Dokręcając odpowiednio konsole boczne, dokonać regulacji ościeżnicy. Powtórzyć wszystkie czynności dla pozostałych konsol bocznych. Okno zostało poprawnie zamocowane mechanicznie. 6

7 7. PRZYKLEJENIE FOLII (ZEWNĘTRZNYCH) PAROPRZE- PUSZCZALNYCH Kolejnym etapem montażu jest przyklejenie taśm zewnętrznych paroprzepuszczalnych do ościeżnicy oraz do warstwy ocieplenia. Należy zwrócić szczególną uwagę na wyklejenie naroży łączeń folii z warstwą termoizolacji. Jeżeli uznamy, że połączenie nie jest wystarczające, należy dokleić dodatkową łatę uszczelniającą, używając dedykowanego kleju. Po doklejeniu folii docisnąć pasek butylu gumowym wałkiem, w celu pewniejszego przylegania do termoizolacji. Folię należ osłonić maksymalnie do 3 miesięcy po montażu. 8. USZCZELNIENIE SZCZELINY PIANĄ POLIURETANOWĄ Przed przystąpieniem do pianowania, zwilżyć podłoże, w celu poprawy struktury komórkowej oraz przyspieszenia czasu utwardzania piany. Cała szczelina powinna być dokładnie wypełniona. Po utwardzeniu piany, nadmiar należy ostrożnie odciąć odpowiednim narzędziem, uważając przy tym, aby nie uszkodzić folii paroszczelnej. 9. PRZYKLEJENIE FOLII (WEWNĘTRZNEJ) PAROSZCZELNEJ DO OŚCIEŻA Wewnętrzna folia paroszczelna stanowi warstwę ochronną dla termoizolacji oraz piany poliuretanowej, zabezpieczając przenikanie pary wodnej i wilgoci z wnętrzna budynku. Należy pamiętać, o dodatkowym doklejeniu kotew, paskami folii wewnętrznej lub taśmy butylowej. Przyklejenie folii paroszczelnej jest jednym z ostatnich etapów montażu. Wskazówki zawarte w tym dokumencie są wynikami naszych doświadczeń i praktyki. Ze względu na różnorodność materiałów i podłoży oraz wielorakość możliwych zastosowań, które pozostają poza naszą kontrolą, nie możemy przyjmować jakiejkolwiek odpowiedzialności za otrzymane rezultaty. W związku z tym nabywca zobowiązany jest przed nabyciem i zastosowaniem wyrobu do sprawdzenia we własnym zakresie skuteczności i przydatności wyrobu przy jego zastosowaniu do konkretnego rozwiązania technicznego i miejsca zastosowania. Zastrzegamy sobie prawo do zmian 7
