1 Zestaw W z grupami SA i SMR - DN Instrukcja montażu i obsługi WOMIX Ul. Sportowa 89- Szubin tel./fax +8 8 fax biuro@womix.com.pl

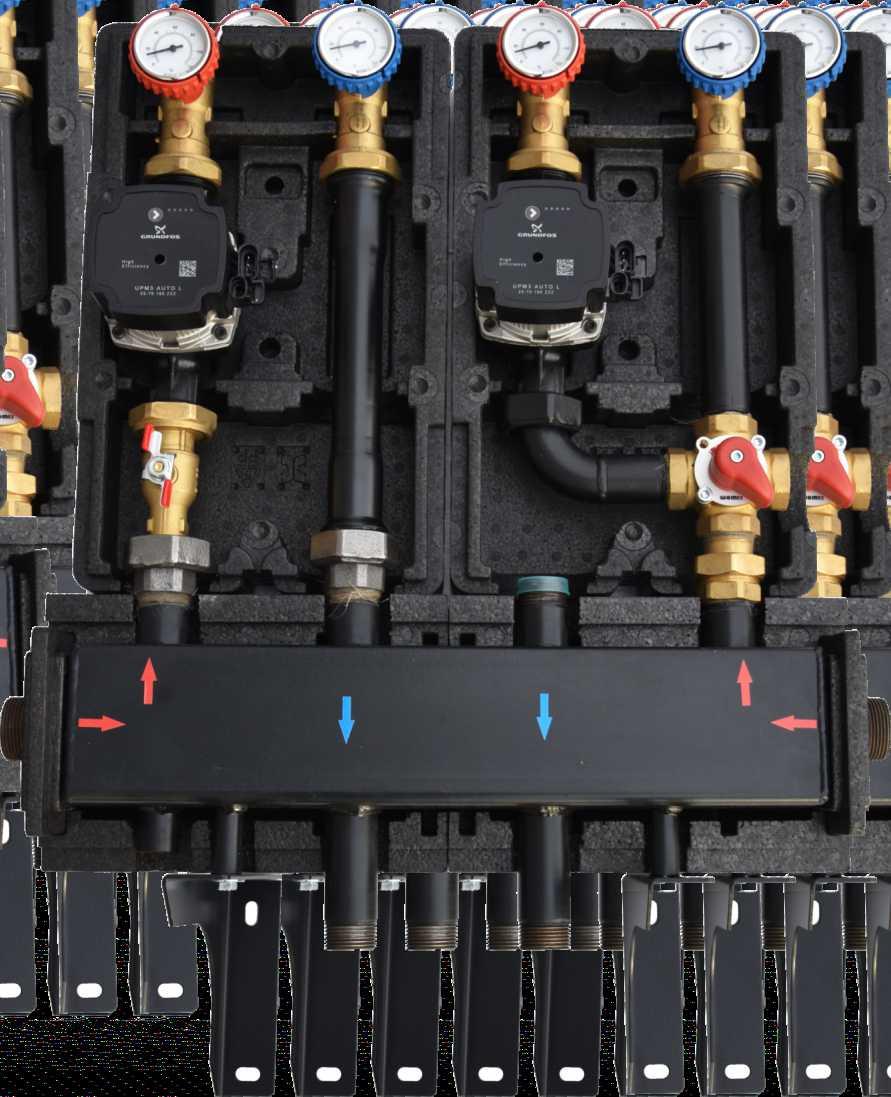

2 Zestaw W Wprowadzenie Dziękujemy Państwu za zaufanie do naszej firmy oraz za dokonanie zakupu energooszczędnego zestawu pompowomieszającego W firmy WOMIX. Produkt ten będzie służył Państwu przez lata i w znacznym stopniu wpłynie na energooszczędność ogrzewania. Uproszczony schemat ideowy instalacji (nie zaznaczano standardowych elementów instalacyjnych, jak również schematu zabezpieczeń kotłowni) Obieg ciepłej wody użytkowej Obieg centralnego ogrzewania Grupa pompowa SA - DN Grupa pompowa SMR - DN z -dr. zaworem mieszającym MIX M - (kv) bez siłownika Kolektor kotłowy Uchwyty naścienne DELTA W skład zestawu W wchodzą: - Grupa pompowa SA - DN ("), - Grupa z mieszaczem -drogowym SMR - DN ("), - Kolektor kotłowy z izolacją CW - DN ("), - Uchwyty naścienne DELTA.

3 Zestaw W Schemat wymiarowy - zasilanie z kotła - izolacja EPP g/l - powrót z grupy ładowania zasobnika c.w.u. - króciak mający zastosowanie w przypadku zamiany grup pompowych (w fabrycznym ustawieniu króciak bez funkcji) - Tulejki do zamontowania uchwytów naściennych Delta - Mufa spustowa /" Dane techniczne kolektora: Maks. ciśnienie: Maks. temperatura: Materiał: Podłączenie: strona instalacji: strona kotłowa zasilanie: strona kotłowa powrót: grupa SA zawór mieszający 8 bar C stal S malowana proszkowo profil x GZ GZ / GZ " GW "

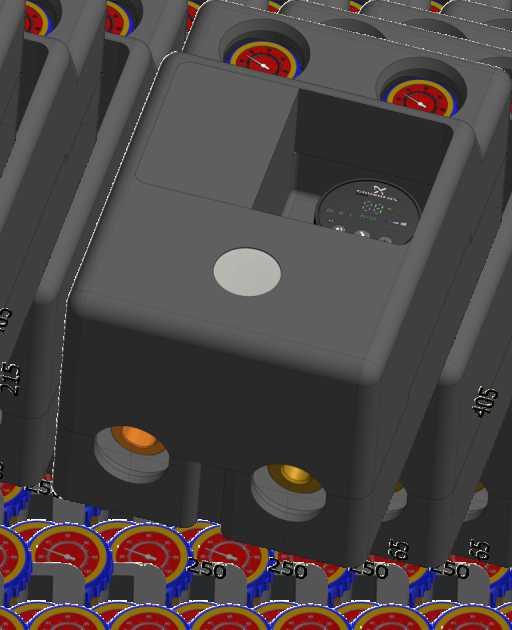

4 Grupy pompowe DN Cechy wspólne Izolacja grupy pompowej Nowa izolacja pasuje do grup pompowych DN i DN. Dzięki otwartej przestrzeni w miejscu zamontowania pompy mamy możliwość zmian ustawień pompy elektronicznej, obserwacji stanu jej pracy oraz co najważniejsze chronimy elektronikę pompy przed wysoką temperaturą.

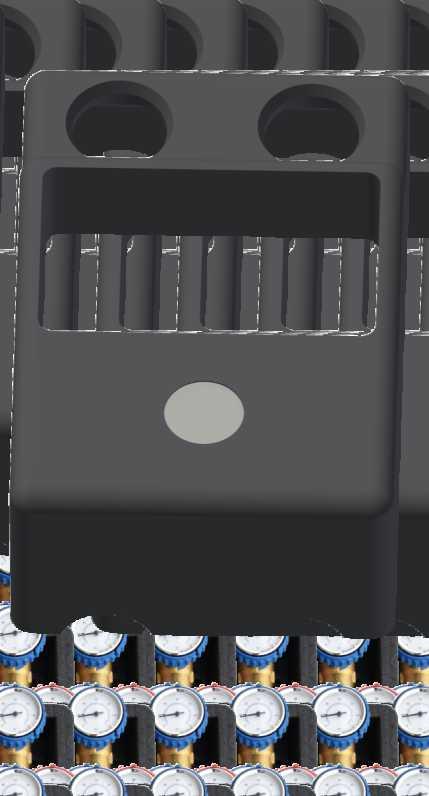

5 Wycinanie izolacji - wtyczka elektryczna Ponieważ, na rynku dostępnych jest wiele różnych modeli pomp różnych producentów, izolacja jest zaślepiona w miejscu montażu wtyczki elektrycznej od pompy. Pompy mają różną szerokość jak również są różne rodzaje wtyczek (proste, kątowe). Dlatego w miejscu montażu wtyczki należy wyciąć otwór w izolacji np. nożykiem tapicerskim. Koncepcja ta daje nam uniwersalność izolacji, dzięki czemu mamy możliwość wycięcia izolacji tylko w tym miejscu gdzie jest to konieczne. Montaż naścienny W przypadku gdy grupa pompowa montowana jest samodzielnie, bez rozdzielacza, mamy możliwość zamontowania jej na ścianie. W izolacji w oznaczonych na rysunku obok miejscach są zagłębienia. Aby zamontować grupę do ściany, należy pogłębić otwory w izolacji wiertłem mm lub mniejszym i za pomocą kołków rozporowych i podkładek przykręcić izolację do ściany. Wymiana termometru Zawory kulowe montowane na zasilaniu i powrocie grupy pompowej wyposażone są w termometry. Termometr wymienić można wg załączonego rysunku.w plastikowej rączce jest wycięcie do podważenia i wyciągnięcia termometru.

6 Zawór zwrotny Zawór kulowy montowany na powrocie grupy pompowej wyposażony jest dodatkowo w zawór zwrotny. Aby wyłączyć jego funkcję należy przekręcić rączkę o stopni wg załączonego rysunku. Montaż zaworu nadmiarowego T Zawór nadmiarowy T montujemy pomiędzy zawory kulowe z termometrami. W tym celu musimy odkręcić zaślepki w zaworach kulowych i w ich miejsce zamontować zawór T. Zawór montuje się na płaskie uszczelnienie.

7 Grupa pompowa SA - DN bez zaworu mieszającego. Zawór kulowy powrotny z termometrem - C z zaworem zwrotnym z ręczną blokadą, z niebieską rączką.. Zawór kulowy zasilający z termometrem - C z czerwoną rączką.. Pompa cyrkulacyjna (opcja) firmy Grundfos.. Stalowy łącznik dystansowy 7mm.. Zawór kulowy ze stalową rączką.. Izolacja EPP. Kompaktowa grupa pompowa SA - DN wyposażona jest w trzy mosiężne zawory kulowe w tym dwa z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos. UWAGA! Grupa dostarczana jest z stroną zasilającą z lewej strony. Strony mogą być zamieniane. Dane techniczne: Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: Podłączenie: strona instalacji: strona kotłowa: Długość zabudowy pompy: Podłączenie pompy: 8 bar C EPP czarna g/l mm VITON lub EPDM GW GZ / 8 mm GZ /" 7

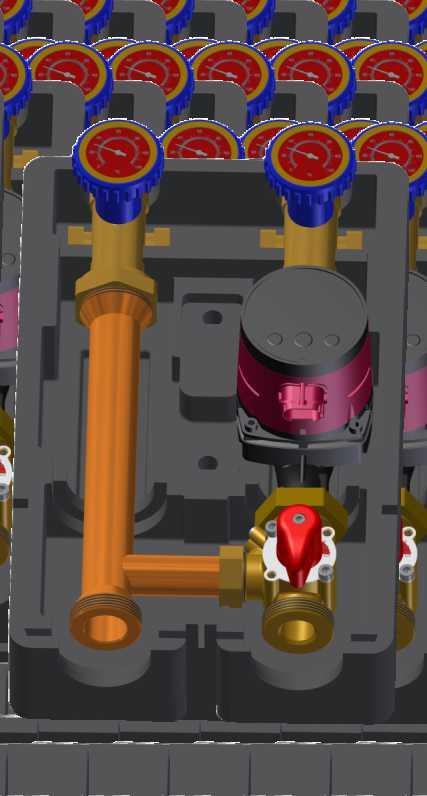

8 Grupa pompowa SMR - DN z -drogowym zaworem mieszającym. Zawór kulowy powrotny z termometrem - C z zaworem zwrotnym z ręczną blokadą, z niebieską rączką.. Zawór kulowy zasilający z termometrem - C z czerwoną rączką.. Pompa cyrkulacyjna (opcja) firmy Grundfos.. Stalowy łącznik dystansowy.. Zawór mieszający MIX M - kv.. Izolacja EPP. Kompaktowa grupa mieszająco - pompowa SMR - DN wyposażona jest w mosiężny czterodrogowy zawór mieszający MIX M - (kv), dwa mosiężne zawory kulowe z termometrami wody zasilającej i powrotnej (z wbudowanym zaworem zwrotnym), łącznik stalowy i izolację. Na życzenie grupa może być wyposażona w pompę firmy Grundfos. Dodatkowo aby zapewnić automatyczną pracę zaworu mieszającego należy grupę wyposażyć w siłownik MP - Nm. UWAGA! Grupa dostarczana jest z stroną zasilającą z lewej strony. Strony mogą być zamieniane. Dane techniczne Maks. ciśnienie: Maks. temperatura: Izolacja: Rozstaw osi: Uszczelnienia: kv zaworu mieszającego: Podłączenie: strona instalacji: strona kotłowa: Długość zabudowy pompy: 8 bar C EPP czarna g/l mm VITON lub EPDM GW GW 8mm 8

9 Zawór mieszający MIX M - Zawór mieszający MIX Czterodrogowy zawór mieszający MIX M znajduje zastosowanie w instalacjach centralnego ogrzewania. Poprzez zawór regulujemy temperaturę wody zasilającej instalację. Wymaganą temperaturę zasilania instalacji centralnego ogrzewania uzyskujemy poprzez zmieszanie ciepłego (zasilającego z kotła) z zimnym (powrotnego z instalacji) medium. Aby pompa nie pracowała od strony % zamknięcia zaworu jedynym możliwym sposobem montażu pompy jest strona zmieszanego czynnika. Zaletą zaworu mieszającego czterodrogowego MIX M jest oprócz regulacji temperatury zasilającej instalację również podwyższanie temperatury medium powracającego do kotła. Medium grzewcze jest mieszane z wodą powracającą z instalacji. Dzięki podwyższaniu temperatury powrotu kocioł grzewczy jest dodatkowo zabezpieczony przed korozją. Sposób przestawienia skali Skalę można przestawić po wcześniejszym odkręceniu rączki za pomocą klucza imbusowego. Przy pomocy klucza imbusowego należy odkręcić dwie śruby M. Po odkręceniu możemy przestawić skalę, po czym przykręcić ją ponownie do korpusu zaworu. Przestawienie skali nie powoduje rozszczelnienia zaworu. Dane techniczne Maksymalne ciśnienie pracy: Maksymalna temp. pracy: Kąt obrotu: Korpus, grzyb, pokrywa: Skala: Uszczelnienie wałka: Uszczelnienie pokrywy: Rączka: bar C 9 Mosiądz Aluminium EPDM - dwa O-ringi NBR plastik, czerwony Schemat wymiarowy zaworu mieszającego MIX M - Typ MIX M - Kv Rozmiar A B 8 C D S M E Nr artykułu, 8 Konstrukcja zaworu mieszającego MIX M Widok grzybka zaworu Zawór -drogowy. Korpus zaworu.. Grzyb zaworu.. Dwa o-ringi (uszczelnienie).. Dekiel zaworu.. O-ring (uszczelnienie).. Pierścień segera. 7. Skala. 8. Rączka

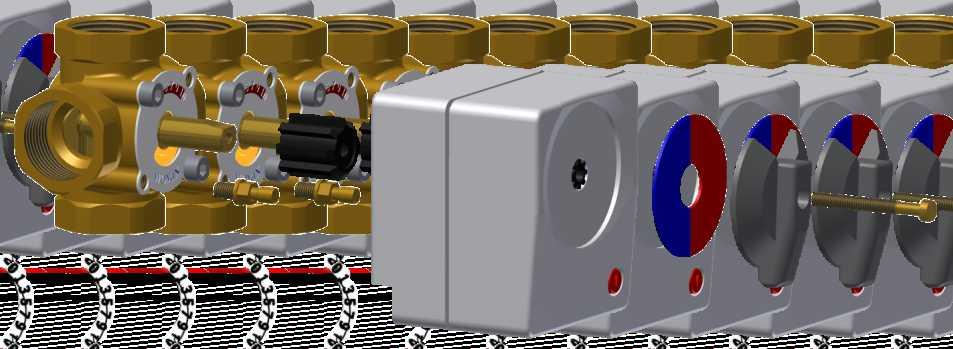

10 Przykłady zastosowań czterodrogowego zaworu mieszającego Schematy instalacji i ustawienie skali Ustawienie fabryczne Instrukcja montażu siłownika MP na zaworach mieszających MIX M Ustawić zawór mieszający w pozycji zamkniętej ( na skali) lub otwartej ( na skali). Z zaworu mieszającego [] wykręcając śrubę [] zdjąć rączkę []. Wkręcić mosiężną śrubę uniemożliwiającą obrót siłownika wokół własnej osi [] w korpus zaworu mieszającego []. Na grzyb zaworu nałożyć adapter []. Na adapter [] nałożyć siłownik [], tak aby śruba [] trafiła w wycięcie kanałowe znajdujące się od dołu siłownika. Na siłownik [] nałożyć skalę [7]. O poprawnym położeniu skali decyduje sposób montażu zaworu w instalacji. W przypadku gdy ruch grzyba w prawo zamyka zawór skalę należy odwrócić o 8 stopni tak aby część niebieska była z prawej strony. Nałożyć rączkę [8]. Całość skręcić śrubą [9]. Przełącznik pracy ręcznej/automatycznej [] umożliwia nam sprawdzenie poprawności zamontowania siłownika.
