DTG 1300 Eco.NOx Plus / V130

Wielkość: px
Rozpocząć pokaz od strony:

Download "DTG 1300 Eco.NOx Plus / V130"

Transkrypt

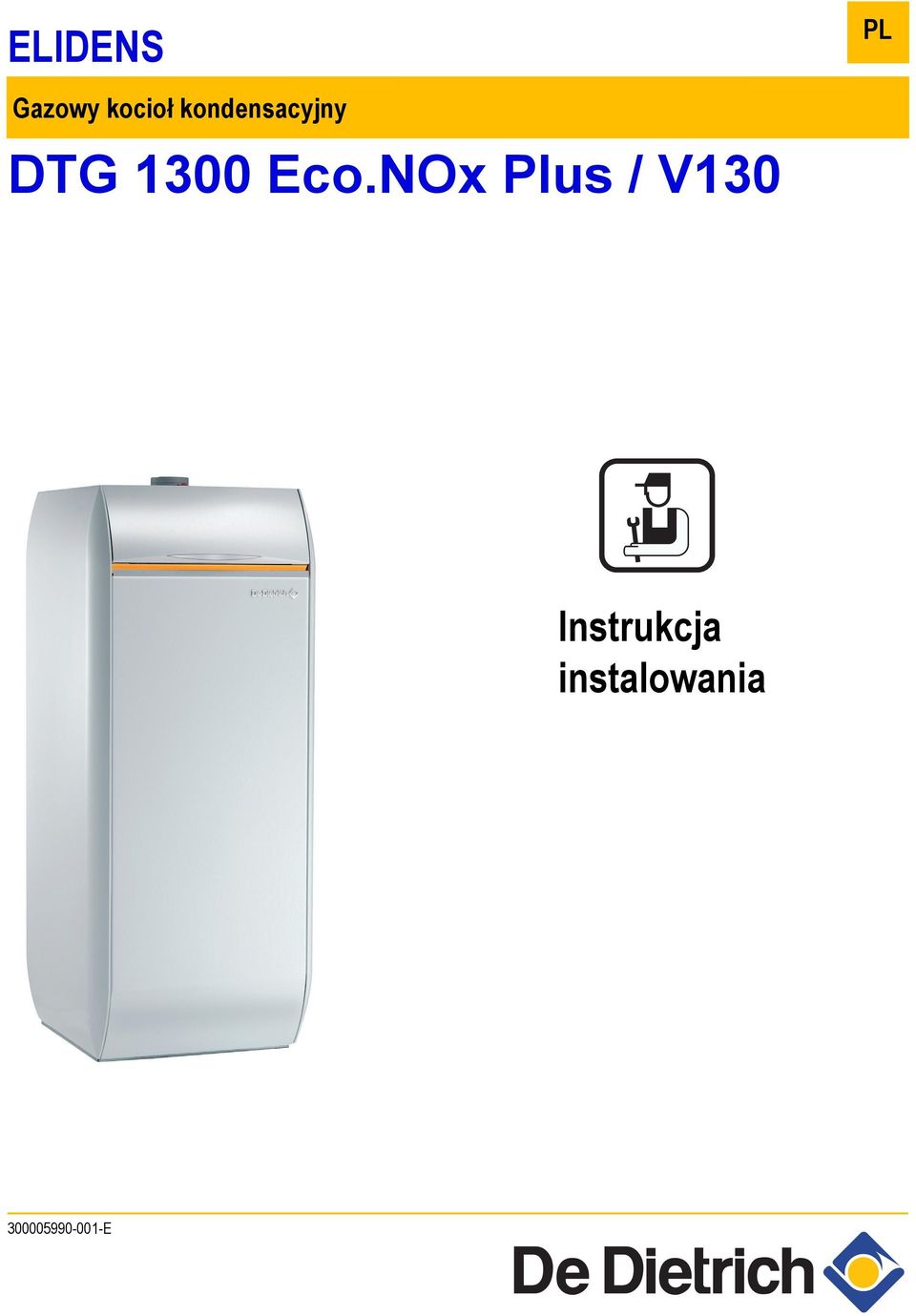

1 ELIDENS Gazowy kocioł kondensacyjny DTG 1300 Eco.NOx Plus / V130 PL Instrukcja instalowania E

2 Spis treści 1 Używane symbole Podłączenie hydrauliczne Podłączenia gazu Montaż kotła i podłączenie do sieci gazowej Przygotowanie kotła Montaż ramy montażowej kotła Montaż płytki dla zaworu mieszającego Kontrola przewodu gazowego Ponowny montaż kotła Montaż czujnika temperatury zewnętrznej Niezalecane miejsca zamontowania czujnika Montaż Podłączenia elektryczne Ważne zalecenia odnośnie instalowania Typ podłączenia Informacje ogólne Listwa zacisków podłączeniowych Podłączenie basenu DTG 1300 Eco.NOx Plus / V130 10/01/ E

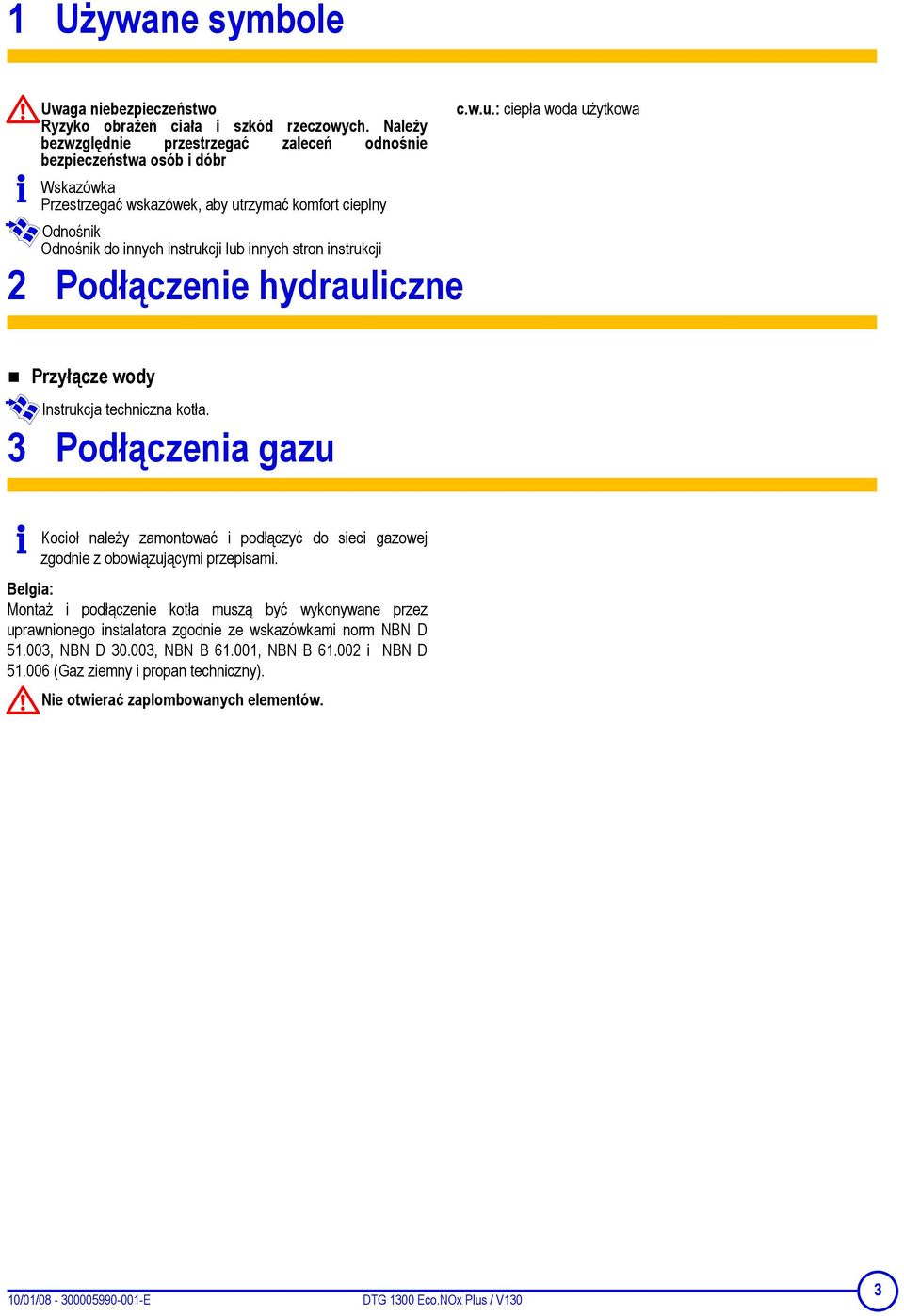

3 1 Używane symbole Uwaga niebezpieczeństwo Ryzyko obrażeń ciała i szkód rzeczowych. Należy bezwzględnie przestrzegać zaleceń odnośnie bezpieczeństwa osób i dóbr Wskazówka Przestrzegać wskazówek, aby utrzymać komfort cieplny Odnośnik Odnośnik do innych instrukcji lub innych stron instrukcji 2 Podłączenie hydrauliczne c.w.u.: ciepła woda użytkowa Przyłącze wody Instrukcja techniczna kotła. 3 Podłączenia gazu Kocioł należy zamontować i podłączyć do sieci gazowej zgodnie z obowiązującymi przepisami. Belgia: Montaż i podłączenie kotła muszą być wykonywane przez uprawnionego instalatora zgodnie ze wskazówkami norm NBN D , NBN D , NBN B , NBN B i NBN D (Gaz ziemny i propan techniczny). Nie otwierać zaplombowanych elementów. 10/01/ E DTG 1300 Eco.NOx Plus / V130 3

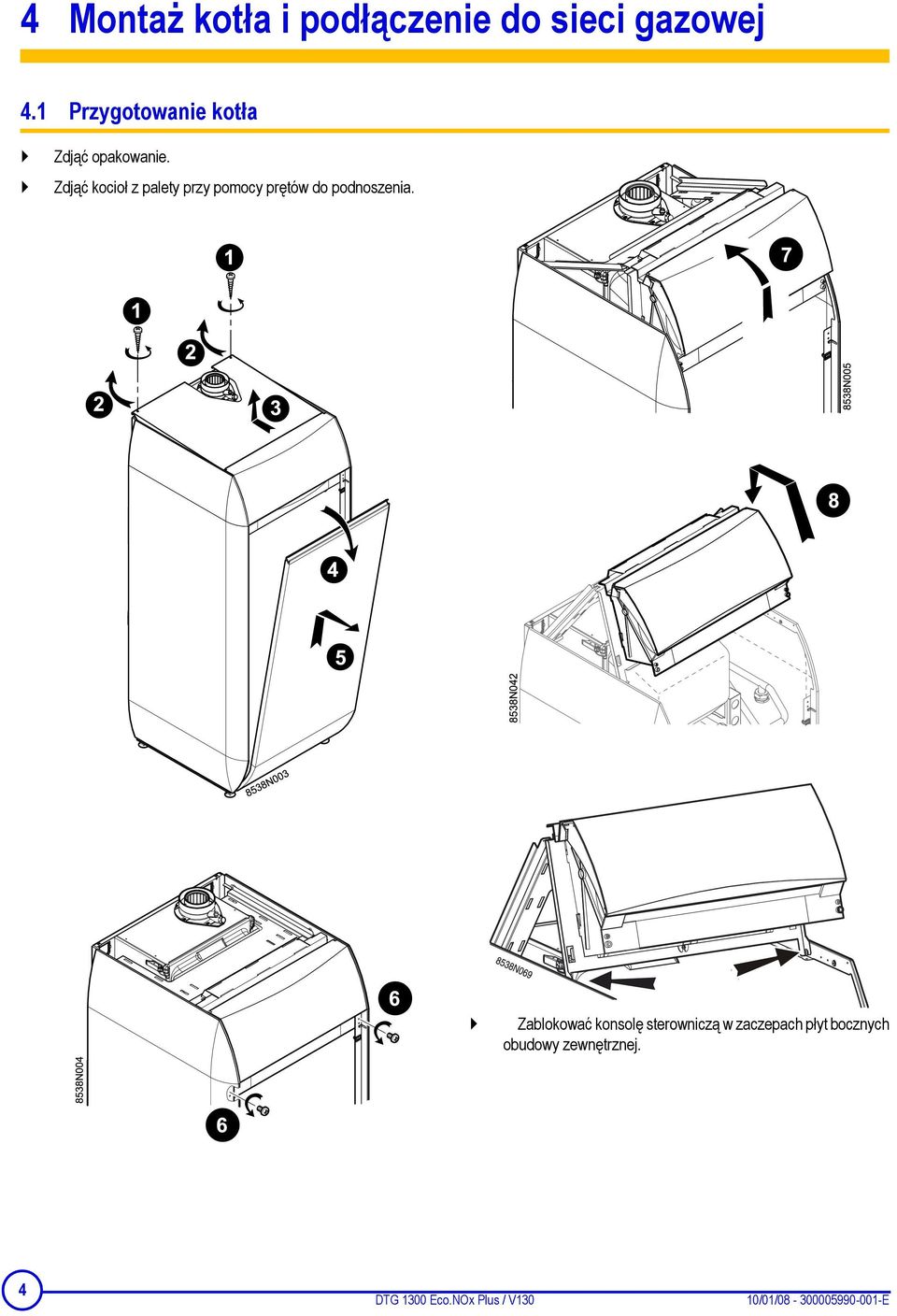

4 4 Montaż kotła i podłączenie do sieci gazowej 4.1 Przygotowanie kotła Zdjąć opakowanie. Zdjąć kocioł z palety przy pomocy prętów do podnoszenia. Zablokować konsolę sterowniczą w zaczepach płyt bocznych obudowy zewnętrznej. 4 DTG 1300 Eco.NOx Plus / V130 10/01/ E

5 4.2 Montaż ramy montażowej kotła Rama montażowa nie przymocowana do ściany (Przykład : typ instalacji: kotłownia) Rama montażowa zamocowana na ścianie (Przykład : typ instalacji: kuchnia, piwnica, itp.) Wybrać miejsce umieszczenia kotła i zaznaczyć punkty zamocowania. Zachować pozycje podłączenia gazu, podłączeń obiegów grzewczych i odprowadzenia spalin. Materiały do zamocowania na ścianie wchodzą w zakres dostawy. Zachować wypoziomowanie ramy. Zamontować 6 przewodów podłączeniowych + 2 uszczelki z tyłu ramy montażowej. Dokręcić mocno podłączenia. - Montaż korka Zamontować korek wraz z uszczelką płaską na króćcu podłączenia cyrkulacji. Szczegół A Korek B Uszczelka Sprawdzić szczelność po zamontowaniu. Poluzować połączenia na przedniej części ramy montażowej. Zdjąć 4 śruby z tyłu ramy montażowej. Wyjąć ramę (do tyłu). 10/01/ E DTG 1300 Eco.NOx Plus / V130 5

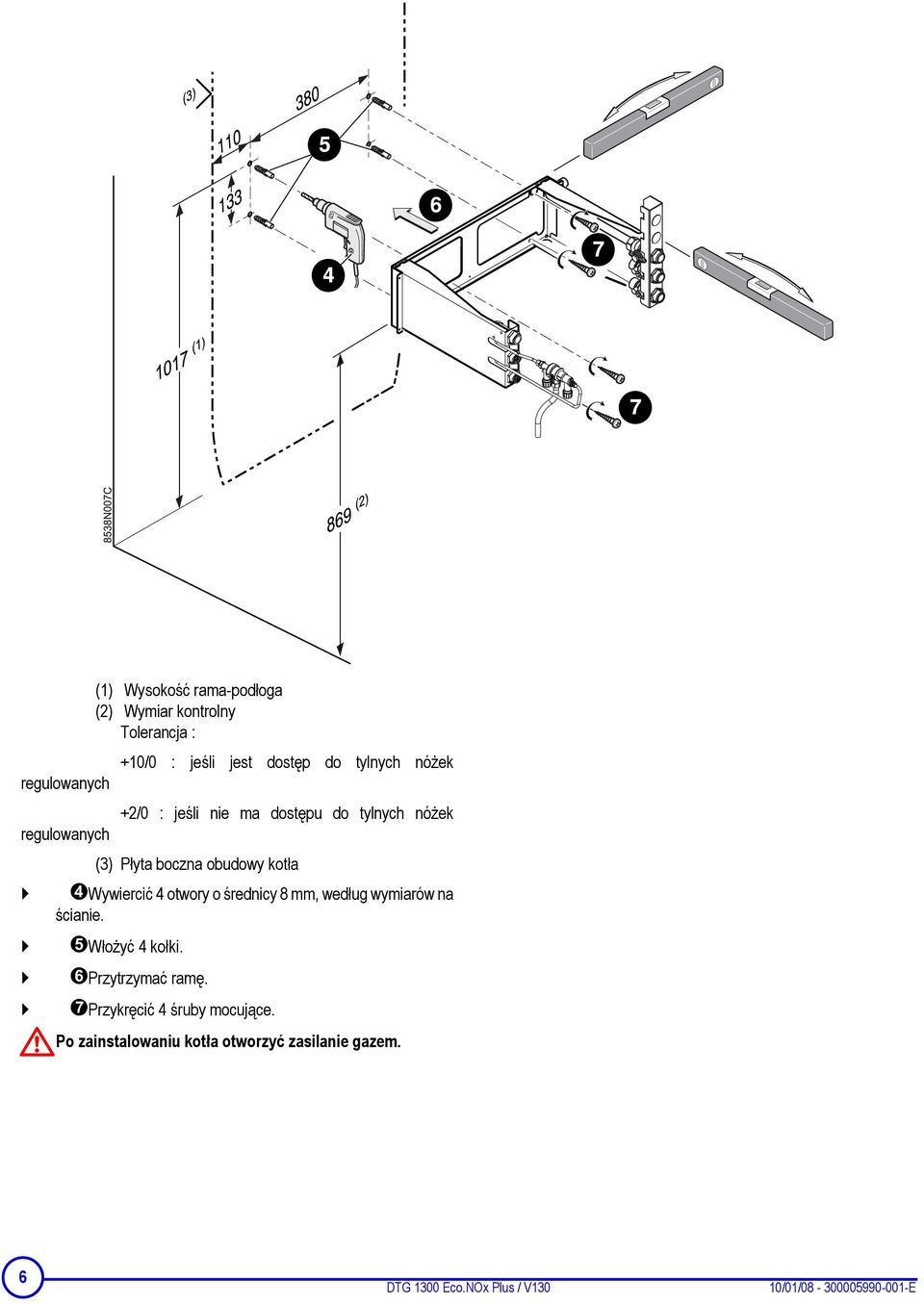

6 (1) Wysokość rama-podłoga (2) Wymiar kontrolny Tolerancja : +10/0 : jeśli jest dostęp do tylnych nóżek regulowanych +2/0 : jeśli nie ma dostępu do tylnych nóżek regulowanych (3) Płyta boczna obudowy kotła Wywiercić 4 otwory o średnicy 8 mm, według wymiarów na ścianie. Włożyć 4 kołki. Przytrzymać ramę. Przykręcić 4 śruby mocujące. Po zainstalowaniu kotła otworzyć zasilanie gazem. 6 DTG 1300 Eco.NOx Plus / V130 10/01/ E

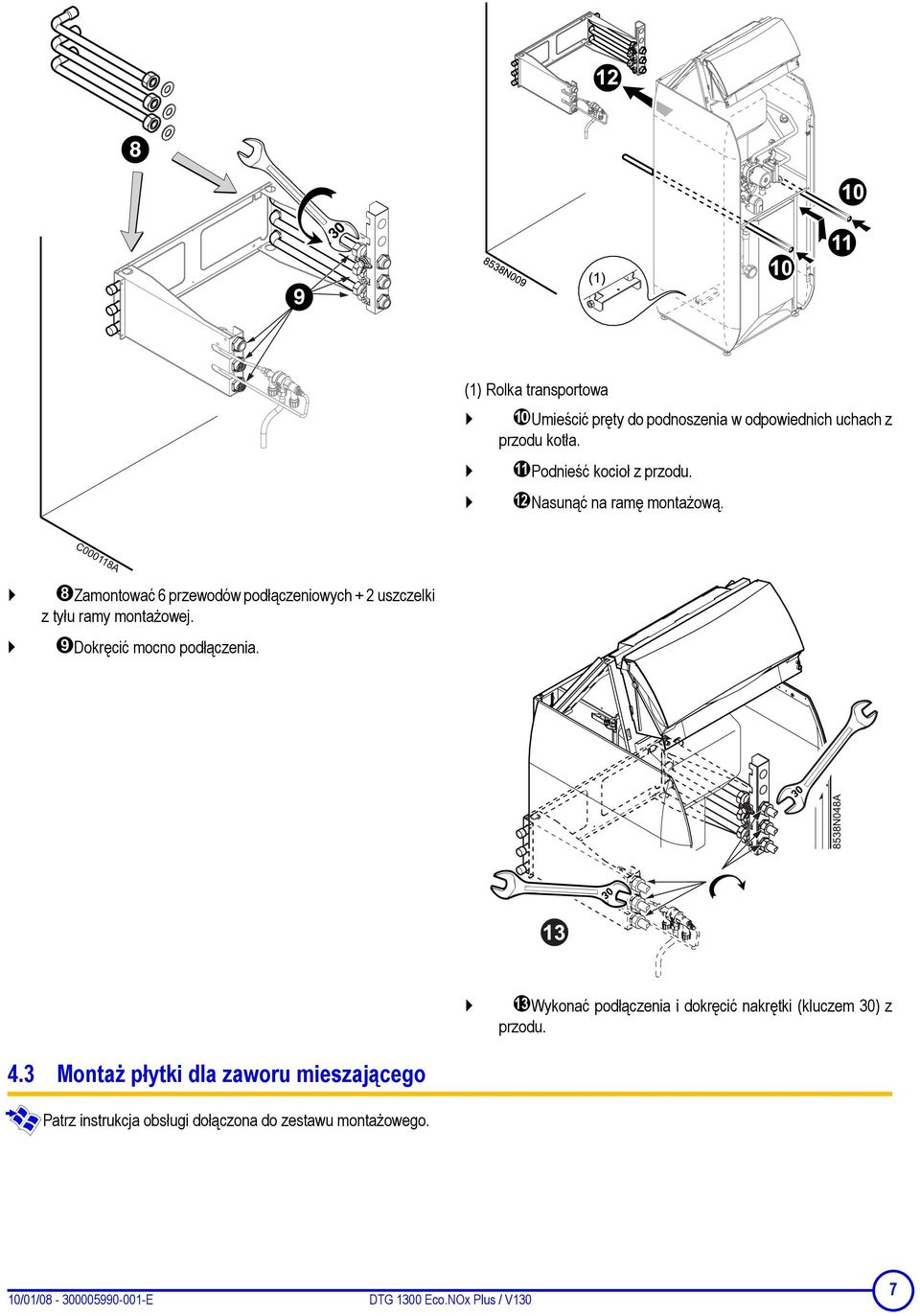

7 (1) Rolka transportowa Umieścić pręty do podnoszenia w odpowiednich uchach z przodu kotła. Podnieść kocioł z przodu. Nasunąć na ramę montażową. Zamontować 6 przewodów podłączeniowych + 2 uszczelki z tyłu ramy montażowej. Dokręcić mocno podłączenia. Wykonać podłączenia i dokręcić nakrętki (kluczem 30) z przodu. 4.3 Montaż płytki dla zaworu mieszającego Patrz instrukcja obsługi dołączona do zestawu montażowego. 10/01/ E DTG 1300 Eco.NOx Plus / V130 7

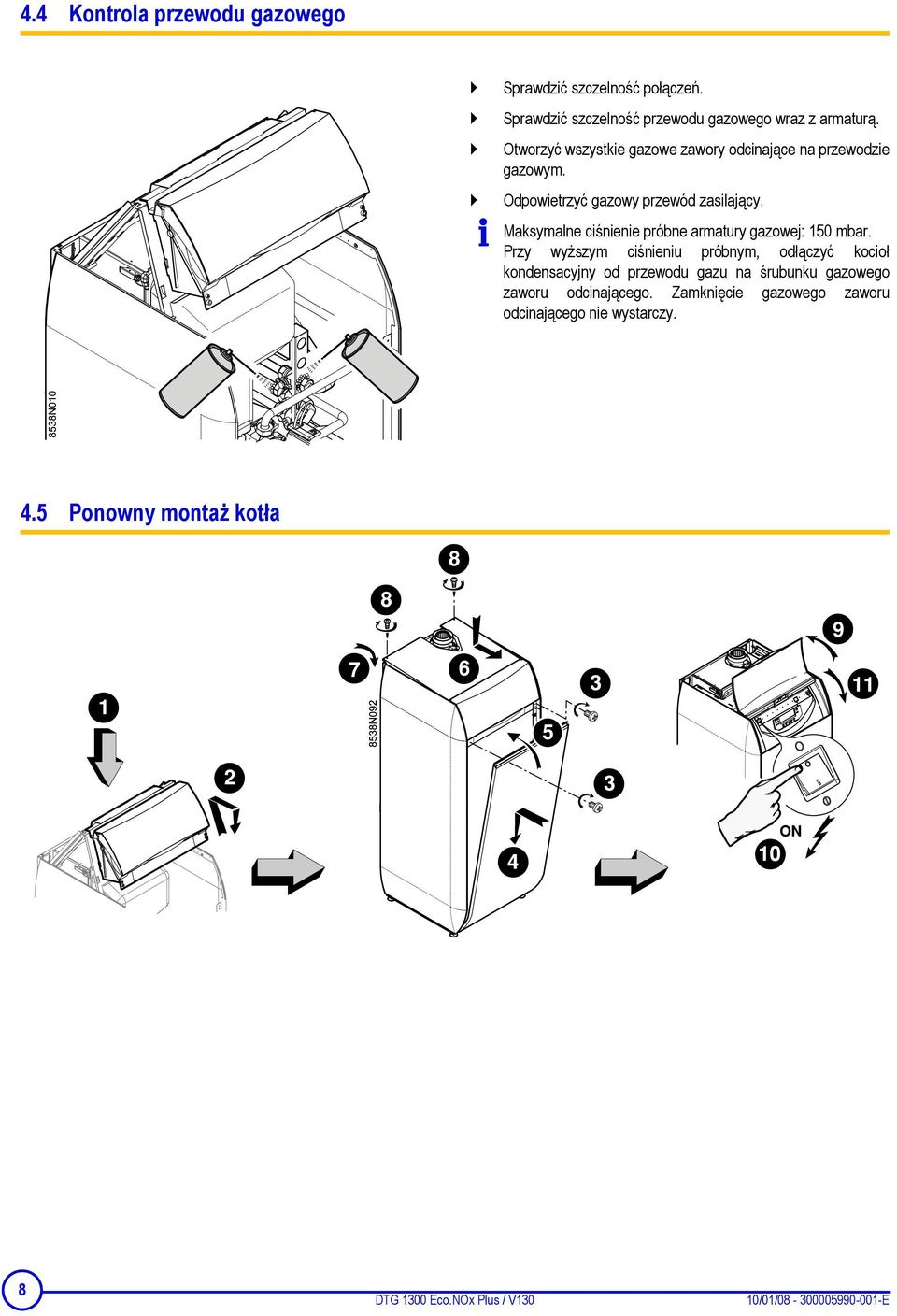

8 4.4 Kontrola przewodu gazowego Sprawdzić szczelność połączeń. Sprawdzić szczelność przewodu gazowego wraz z armaturą. Otworzyć wszystkie gazowe zawory odcinające na przewodzie gazowym. Odpowietrzyć gazowy przewód zasilający. Maksymalne ciśnienie próbne armatury gazowej: 150 mbar. Przy wyższym ciśnieniu próbnym, odłączyć kocioł kondensacyjny od przewodu gazu na śrubunku gazowego zaworu odcinającego. Zamknięcie gazowego zaworu odcinającego nie wystarczy. 4.5 Ponowny montaż kotła 8 DTG 1300 Eco.NOx Plus / V130 10/01/ E

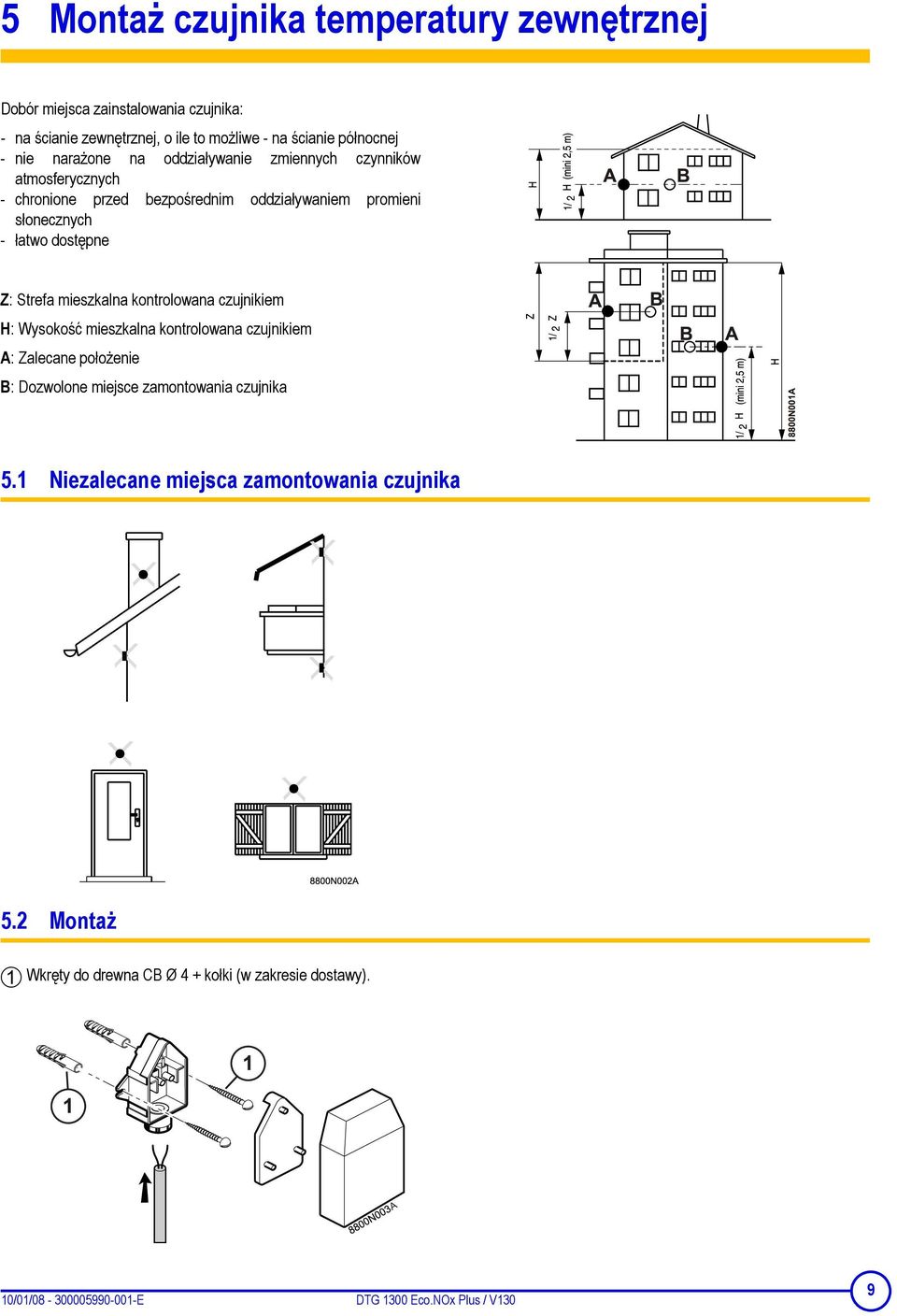

9 5 Montaż czujnika temperatury zewnętrznej Dobór miejsca zainstalowania czujnika: - na ścianie zewnętrznej, o ile to możliwe - na ścianie północnej - nie narażone na oddziaływanie zmiennych czynników atmosferycznych - chronione przed bezpośrednim oddziaływaniem promieni słonecznych - łatwo dostępne Z: Strefa mieszkalna kontrolowana czujnikiem H: Wysokość mieszkalna kontrolowana czujnikiem A: Zalecane położenie B: Dozwolone miejsce zamontowania czujnika 5.1 Niezalecane miejsca zamontowania czujnika 5.2 Montaż Wkręty do drewna CB Ø 4 + kołki (w zakresie dostawy). 10/01/ E DTG 1300 Eco.NOx Plus / V130 9

10 6 Podłączenia elektryczne 6.1 Ważne zalecenia odnośnie instalowania Przed jakąkolwiek czynnością wykonywaną na instalacji grzewczej należy odciąć zasilanie elektryczne (na przykład przez odpowiedni bezpiecznik lub wyłącznik główny). Przed ponownym włączeniem należy o tym poinformować wszystkie osoby. Podłączenie powinien wykonać uprawniony elektryk Nie wolno dokonywać zmian w wewnętrznych połączeniach konsoli sterowniczej. Podłączenia wykonuje się na listwie zacisków w konsoli sterowniczej. Kable czujników oraz napięciowe 230V należy prowadzić oddzielnie. W kotle: Wykorzystać 2 przejścia kablowe: Zastosować 2 kanały kablowe w odstępie minimum 10 cm. Zasilanie elektryczne 230 V czujników 6.2 Typ podłączenia Do podłączenia 230V stosować 3-żyłowy kabel o przekroju 0.75 mm2. Przestrzegać biegunowości wskazanych na zaciskach: faza (L), zero (N) i ziemia ( ). 6.3 Informacje ogólne Przy wykonywaniu podłączeń elektrycznych należy przestrzegać następujących zaleceń: - przepisów oraz obowiązujących norm, - danych na schematach połączeń elektrycznych dołączonych do urządzenia, - zawartych w instrukcji. Kocioł musi być zasilany przez jeden obwód prądowy zawierający wyłącznik wielobiegunowy o rozwarciu zestyków minimum 3 mm. Uziemienie należy wykonać zgodnie z normą NFC (Francja) lub RGBT (Belgia). Dostępna moc na wyjście wynosi 450 W na wyjście (przy cos ϕ = 0,7), a prąd rozruchowy musi być niższy od 16 A. W przypadku przekroczenia powyższych wartości sygnał załączenia musi być przekazywany poprzez stycznik (montowany poza konsolą sterowniczą). 10 DTG 1300 Eco.NOx Plus / V130 10/01/ E

11 6.4 Listwa zacisków podłączeniowych Stan podczas dostawy 1 Zasilanie elektryczne 230V / 50 HZ 2 Styk bezpieczeństwa 3 zawór bezpieczeństwa 4 Zawór przełączający 5 Pompa dodatkowa 6 Termostat zabezpieczający (obieg B) 7 Pompa (obieg B) 8 3-drogowy zawór mieszający (obieg B) 9 Termostat zabezpieczający (obieg C) 10 Pompa (obieg C) 11 3-drogowy zawór mieszający (obieg B) 12 Czujnik temperatury zewnętrznej 13 Czujnik ciepłej wody użytkowej 14 Anoda tytanowa 15 Czujnik pokojowy (obieg A) 16 Czujnik zasilania (obieg B) 17 Czujnik pokojowy (obieg B) 18 Czujnik zasilania (obieg C) 19 Czujnik pokojowy (obieg C) 20 Przekaźnik telefoniczny 21 Czujnik solarny A B C Wejście zdalnego sterowania telefonicznego kotła. Jeśli styk jest zwarty instalacja przechodzi na stały tryb ochrony przeciw zamarzaniu. Wyjście danych przekazywanych przez telefon Podłączenie głosowego modułu zdalnego dozoru TELCOM 10/01/ E DTG 1300 Eco.NOx Plus / V130 11

12 6.5 Podłączenie basenu 1 Zasilanie elektryczne 230V / 50 HZ 2 Styk bezpieczeństwa 3 zawór bezpieczeństwa 4 Pompa ładująca 5 Pompa dodatkowa 6 Termostat zabezpieczający (obieg B) 7 Pompa (obieg B) 8 3-drogowy zawór mieszający (obieg B) 9 Termostat zabezpieczający (obieg C) 10 Pompa (obieg C) 11 3-drogowy zawór mieszający (obieg C) 12 Czujnik temperatury zewnętrznej 13 Czujnik ciepłej wody użytkowej 14 Anoda tytanowa 15 Czujnik pokojowy (obieg A) 16 Czujnik zasilania (obieg B) 17 Czujnik pokojowy (obieg B) 18 Czujnik zasilania (obieg C) 19 Czujnik pokojowy (obieg C) 20 Przekaźnik telefoniczny 21 Czujnik solarny (1) Kiedy parametr (WE.TEL:) jest ustawiony na (BASEN), basen przestaje być ogrzewany przy zwartym zestyku, zapewniona jest jedynie funkcja ochrony przed zamarznięciem. To podłączenie jest możliwe tylko wtedy, gdy obieg grzewczy A nie jest używany do ogrzewania. (2) Płytka + czujnik dla jednego zaworu mieszającego: Pakiet FM DTG 1300 Eco.NOx Plus / V130 10/01/ E

13 Sterowanie obiegu basenu Regulacja DIEMATIC 3 daje możliwość sterowania obiegu basenu w dwojaki sposób : Przypadek 1 Wymagane wyposażenie dodatkowe: Płytka + czujnik dla jednego zaworu mieszającego (Pakiet FM48) DIEMATIC 3 reguluje obieg pierwotny (kocioł/wymiennik) i obieg wtórny (wymiennik/basen). - Skonfigurować obieg grzewczy B dla podgrzewania basenu. - Ustawić parametr (OBIEG B:) na (BASEN). - Wartość dla TPM D. B nastawić na temperaturę wymaganą dla wymiennika. - Pompę obiegu pierwotnego (kocioł/wymiennik ciepła) podłączyć na wyjściu - pompa B. Temperatura TPM D B jest zapewniana podczas okresu pracy dziennej programu B zarówno w lecie jak i w zimie. - Na wejściu CZ. OB (B) podłączyć czujnik basenu (pakiet AD212). Ten czujnik wskazuje temperaturę wody w basenie. Wartość ta może być odczytana w TEMP BASEN. - Wartość zadaną czujnika basenu nastawić przyciskiem w zakresie od 0.5 do 39 C lub na FS (ochrona przed zamarznięciem). - Jeżeli funkcja ochrony przed zamarznięciem instalacji jest aktywna, pompa obiegu pierwotnego włącza się przy wartości zadanej FS, a pompa obiegu wtórnego pozostaje wyłączona.. Przypadek 2 Wymagane wyposażenie dodatkowe: Płytka + czujnik dla jednego zaworu mieszającego (Pakiet FM48) Basen posiada już system regulacji, który chciało by się zachować. Regulacja DIEMATIC 3 steruje tylko obieg pierwotny (kocioł/ wymiennik). - Skonfigurować obieg grzewczy B dla podgrzewania basenu. - Ustawić parametr (OBIEG B:) na (BASEN). - Wartość dla TPM D. B nastawić na temperaturę wymaganą dla wymiennika. - Pompę obiegu pierwotnego (kocioł/wymiennik ciepła) podłączyć na wyjściu - pompa B. Temperatura TPM D B jest zapewniana podczas okresu pracy dziennej programu B zarówno w lecie jak i w zimie. Programowanie czasu pracy pompy obiegu wtórnego Pompa obiegu wtórnego pracuje w trybie pracy dziennej programu B zarówno w lecie, jak i w zimie. Wyłączenie Odnośnie konserwacji basenu w okresie zimowym prosimy zwrócić się do serwisu opiekującego się basenem.. 10/01/ E DTG 1300 Eco.NOx Plus / V130 13

14 14 DTG 1300 Eco.NOx Plus / V130 10/01/ E

15 10/01/ E DTG 1300 Eco.NOx Plus / V130 15

16 De Dietrich w Polsce Siedziba Zarządu De Dietrich Technika Grzewcza Dyrektor Regionu Biuro techniczno-handlowe Magazyn centralny De Dietrich Technika Grzewcza Sp. z o.o. ul. Mydlana 1, Wrocław sekretariat tel.: ; fax: biuro logistyki tel.: do 55, , fax: serwis techniczny tel.: , dział produktu tel.: , dział szkoleń tel.: , księgowość tel.: biuro@dedietrich.com.pl magazyn centralny: tel.: ; fax: infolinia Dostępny wyłącznie z telefonów stacjonarnych Opłata za minutę połączenia 35 groszy brutto 1 lokalny Serwis Fabryczny 2 reklamacje i naprawy gwarancyjne 3 zakup części zamiennych pauza najbliższa placówka handlowa Strefy sprzedaży: Kraków, Kielce: GSM , fax , krakow@dedietrich.com.pl Katowice: GSM , fax , katowice@dedietrich.com.pl Rzeszów: GSM , fax , rzeszow@dedietrich.com.pl Warszawa, Białystok, Lublin: GSM , fax , warszawa@dedietrich.com.pl Bydgoszcz : GSM , fax , bydgoszcz@dedietrich.com.pl Gdańsk, Olsztyn: GSM , fax , gdansk@dedietrich.com.pl Łódź GSM , fax , lodz@dedietrich.com.pl Opole: GSM , fax , wroclaw@dedietrich.com.pl Poznań: GSM , fax , poznan@dedietrich.com.pl Szczecin, Gorzów Wlkp., Koszalin: GSM , fax , szczecin@dedietrich.com.pl Wrocław, Zielona Góra: GSM , fax , wroclaw.szarek@dedietrich.com.pl Stopka Wszystkie dane techniczne w niniejszej instrukcji, jak również rysunki i schematy pozostają naszą wyłączną własnością i bez naszej uprzedniej zgody na piśmie zabrania się ich reprodukowania. Zastrzega się możliwość zmian technicznych. 10/01/08 DE DIETRICH THERMIQUE 57, rue de la Gare F MERTZWILLER - BP 30
