1. UKŁAD NAWIEWNO WYWIEWNY WSPÓLNY CZERPNI I WYRZUTNI POWIETRZA
|
|
|
- Krystyna Góra
- 8 lat temu
- Przeglądów:
Transkrypt

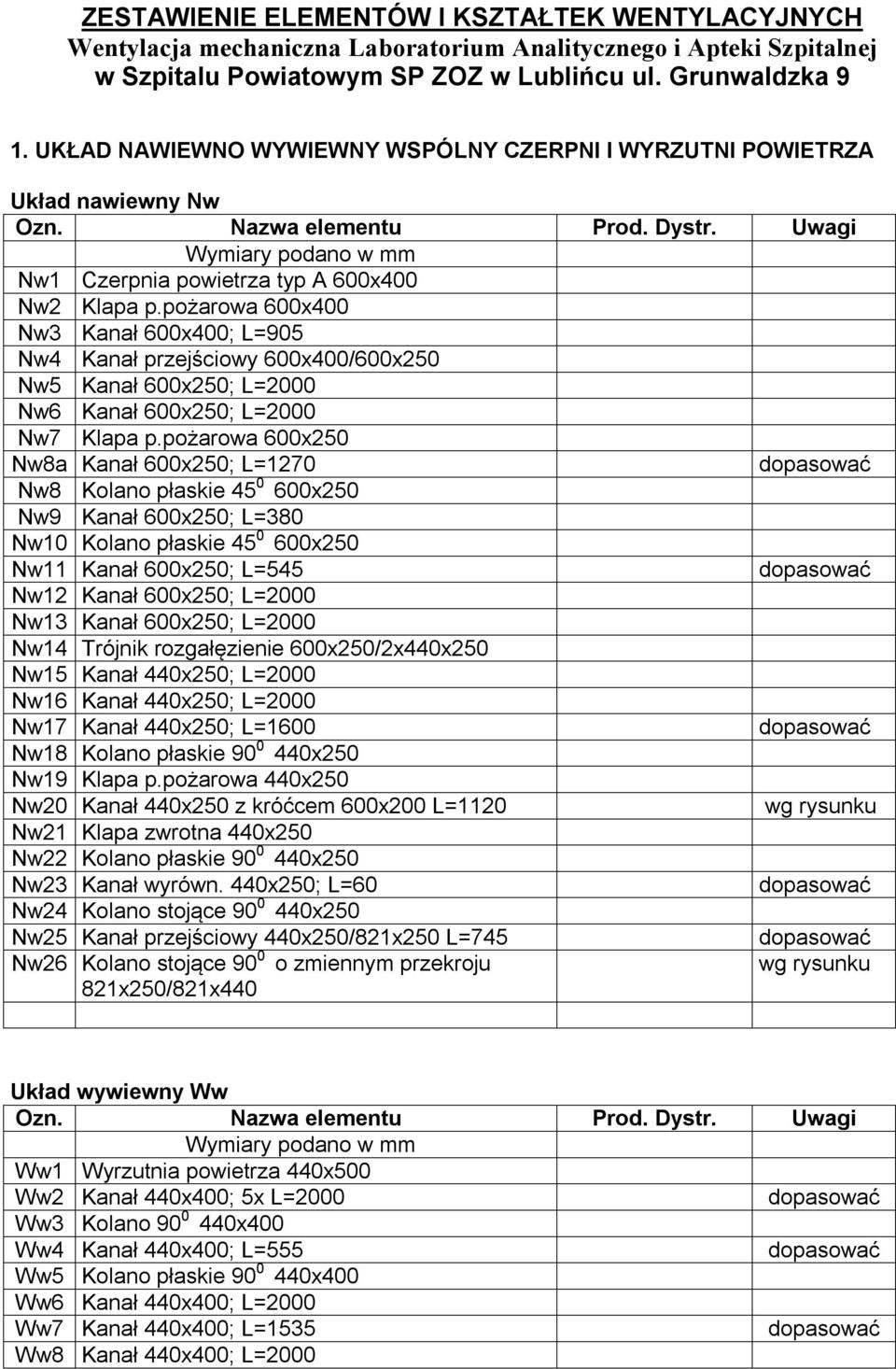

1 ZESTAWIENIE ELEMENTÓW I KSZTAŁTEK WENTYLACYJNYCH Wentylacja mechaniczna Laboratorium Analitycznego i Apteki Szpitalnej w Szpitalu Powiatowym SP ZOZ w Lublińcu ul. Grunwaldzka 9 1. UKŁAD NAWIEWNO WYWIEWNY WSPÓLNY CZERPNI I WYRZUTNI POWIETRZA Układ nawiewny Nw Nw1 Czerpnia powietrza typ A 600x400 Nw2 Klapa p.pożarowa 600x400 Nw3 Kanał 600x400; L=905 Nw4 Kanał przejściowy 600x400/600x250 Nw5 Kanał 600x250; L=2000 Nw6 Kanał 600x250; L=2000 Nw7 Klapa p.pożarowa 600x250 Nw8a Kanał 600x250; L=1270 Nw8 Kolano płaskie x250 Nw9 Kanał 600x250; L=380 Nw10 Kolano płaskie x250 Nw11 Kanał 600x250; L=545 Nw12 Kanał 600x250; L=2000 Nw13 Kanał 600x250; L=2000 Nw14 Trójnik rozgałęzienie 600x250/2x440x250 Nw15 Kanał 440x250; L=2000 Nw16 Kanał 440x250; L=2000 Nw17 Kanał 440x250; L=1600 Nw18 Kolano płaskie x250 Nw19 Klapa p.pożarowa 440x250 Nw20 Kanał 440x250 z króćcem 600x200 L=1120 unku Nw21 Klapa zwrotna 440x250 Nw22 Kolano płaskie x250 Nw23 Kanał wyrówn. 440x250; L=60 Nw24 Kolano stojące x250 Nw25 Kanał przejściowy 440x250/821x250 L=745 Nw26 Kolano stojące 90 0 o zmiennym przekroju 821x250/821x440 unku Układ wywiewny Ww Ww1 Wyrzutnia powietrza 440x500 Ww2 Kanał 440x400; 5x L=2000 Ww3 Kolano x400 Ww4 Kanał 440x400; L=555 Ww5 Kolano płaskie x400 Ww6 Kanał 440x400; L=2000 Ww7 Kanał 440x400; L=1535 Ww8 Kanał 440x400; L=2000
2 Ww9 Kolano płaskie x400 Ww10 Kanał 440x400; L=555 Ww10 Kolano płaskie x400 Ww11 Kolano płaskie x400 Ww12 Kanał 440x400; L=1495 Ww13 Kolano płaskie x400 Ww14 Kanał 440x400; L=565 Ww15 Kolano płaskie x400 Ww16 Kanał 440x400; L=2000 Ww17 Kanał 440x400; L=1670 Ww18 Kanał 440x400; L=515 z króćcem 315x200 Ww19 Kanał przejściowy 440x400/440x250; L=490 Ww20 Kanał 440x250; L=2000 Ww21 Kanał 440x250; L=2000 Ww22 Kanał 440x250; L=2000 z króćcem i klapą zwrotną 200x150 do j.,w. - kanał do okapu o wym. 200x150 Lc=6075 Ww23 Kanał 440x250; L=1535 Ww24 Klapa p.poż. 440x250 Ww25 Kolano stojące x250 Ww26 Kanał 440x250; L=225 Ww27 Kolano płaskie x250 Ww28 Kanał 440x250 mm L=640 z króćcem 200x150 Ww29 Kolano płaskie x250 Ww30 Kanał przejściowy 440x250/821x250; L=515 Ww31 Kolano przejściowe 821x250/821x440 Ww32 Kanał 821x440; L=345 unku Wg rysunku Dopasować Wyk. niezb. obejścia Dopasować Dopasować Wg rysunku Dopasować 2. UKŁAD NAWIEWNO WYWIEWNY N1-W1 N1- W1 Centrala wentylacyjna nawiewno-wywiewna VS-30-R-S/PH/SFS wlk. 30 o wyd m3/h, z wymiennikiem krzyżowym typ VS 30 PCR, z nagrzewnicą wodną Q=15 kw, VTS Polska ul. Klonowa Opole Pozostałe dane wg karty danych technicznych Nawiew N1 N1-1 Kanał 821x440; L=300 N1-2 Kolano przejściowe 821x440 /821x250 N1-3 Kanał przejściowy 821x250/400x250 ; L=780 N1-4 Kolano płaskie x250 N1-5 Kolano stojące x250 N1-6 Kanał 400x250; L=350 N1-7 Kolano płaskie x250

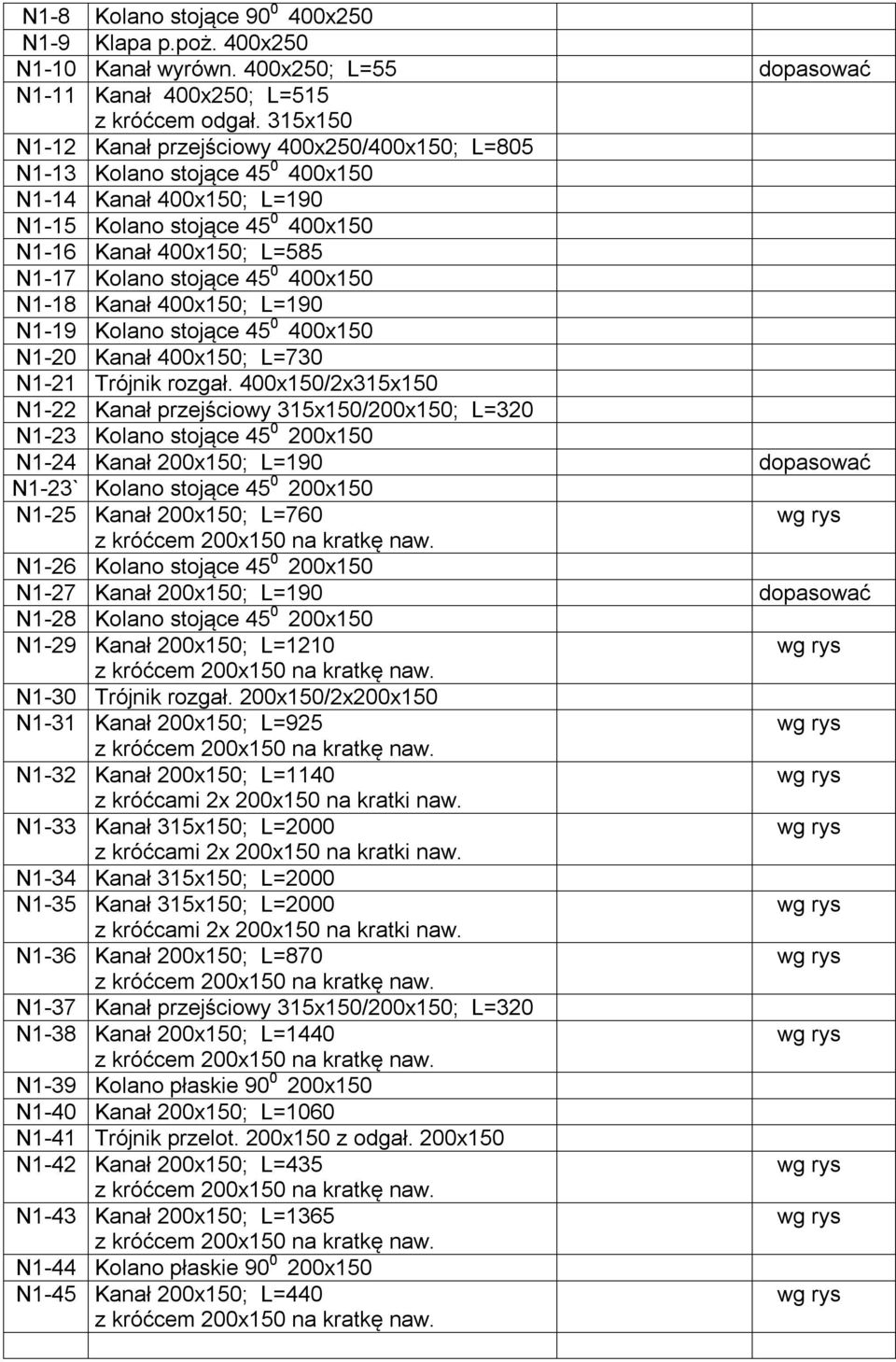

3 N1-8 Kolano stojące x250 N1-9 Klapa p.poż. 400x250 N1-10 Kanał wyrówn. 400x250; L=55 N1-11 Kanał 400x250; L=515 z króćcem odgał. 315x150 N1-12 Kanał przejściowy 400x250/400x150; L=805 N1-13 Kolano stojące x150 N1-14 Kanał 400x150; L=190 N1-15 Kolano stojące x150 N1-16 Kanał 400x150; L=585 N1-17 Kolano stojące x150 N1-18 Kanał 400x150; L=190 N1-19 Kolano stojące x150 N1-20 Kanał 400x150; L=730 N1-21 Trójnik rozgał. 400x150/2x315x150 N1-22 Kanał przejściowy 315x150/200x150; L=320 N1-23 Kolano stojące x150 N1-24 Kanał 200x150; L=190 N1-23` Kolano stojące x150 N1-25 Kanał 200x150; L=760 N1-26 Kolano stojące x150 N1-27 Kanał 200x150; L=190 N1-28 Kolano stojące x150 N1-29 Kanał 200x150; L=1210 N1-30 Trójnik rozgał. 200x150/2x200x150 N1-31 Kanał 200x150; L=925 N1-32 Kanał 200x150; L=1140 z króćcami 2x 200x150 na kratki naw. N1-33 Kanał 315x150; L=2000 z króćcami 2x 200x150 na kratki naw. N1-34 Kanał 315x150; L=2000 N1-35 Kanał 315x150; L=2000 z króćcami 2x 200x150 na kratki naw. N1-36 Kanał 200x150; L=870 N1-37 Kanał przejściowy 315x150/200x150; L=320 N1-38 Kanał 200x150; L=1440 N1-39 Kolano płaskie x150 N1-40 Kanał 200x150; L=1060 N1-41 Trójnik przelot. 200x150 z odgał. 200x150 N1-42 Kanał 200x150; L=435 N1-43 Kanał 200x150; L=1365 N1-44 Kolano płaskie x150 N1-45 Kanał 200x150; L=440

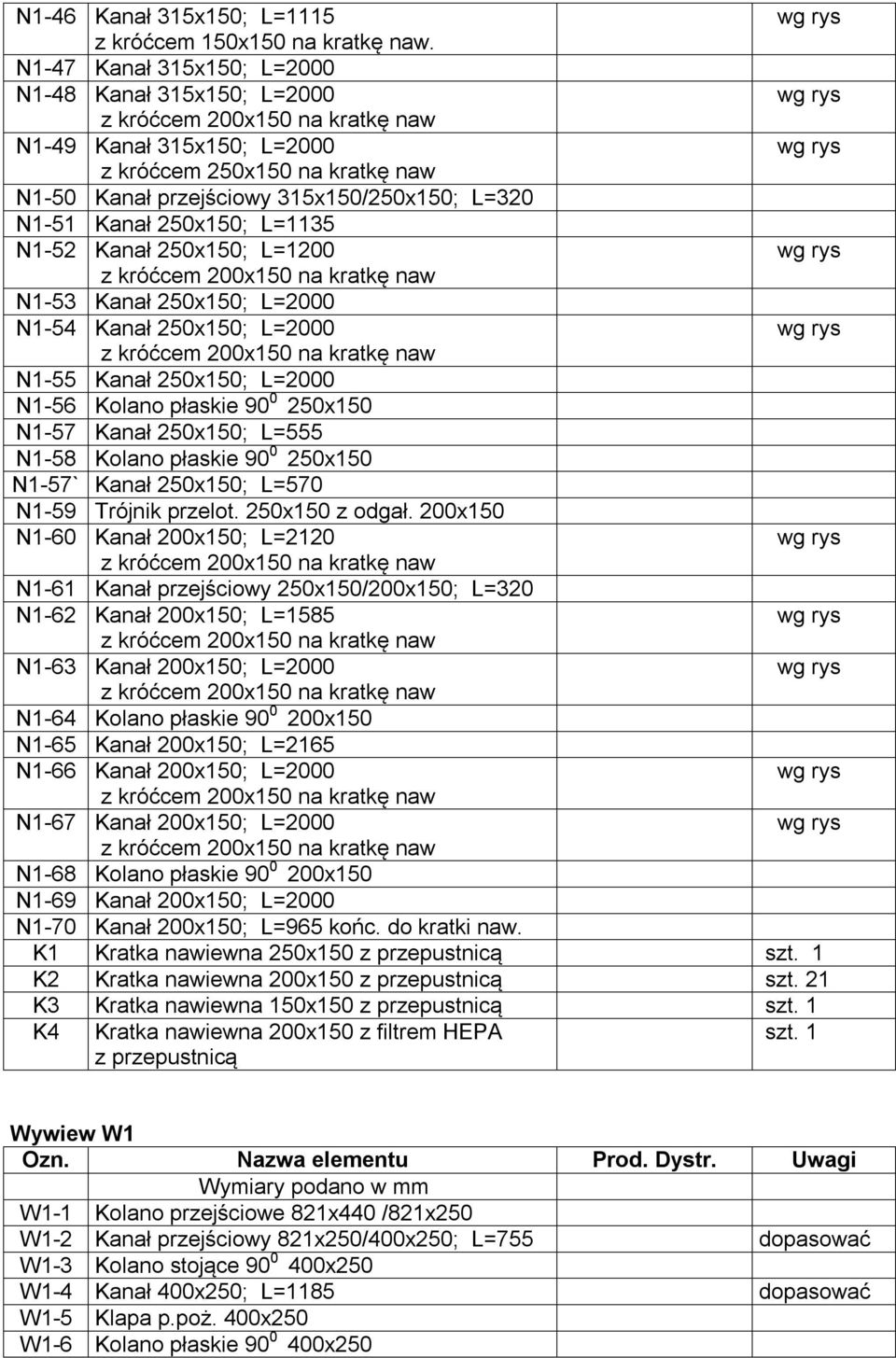

4 N1-46 Kanał 315x150; L=1115 z króćcem 150x150 na kratkę naw. N1-47 Kanał 315x150; L=2000 N1-48 Kanał 315x150; L=2000 N1-49 Kanał 315x150; L=2000 z króćcem 250x150 na kratkę naw N1-50 Kanał przejściowy 315x150/250x150; L=320 N1-51 Kanał 250x150; L=1135 N1-52 Kanał 250x150; L=1200 N1-53 Kanał 250x150; L=2000 N1-54 Kanał 250x150; L=2000 N1-55 Kanał 250x150; L=2000 N1-56 Kolano płaskie x150 N1-57 Kanał 250x150; L=555 N1-58 Kolano płaskie x150 N1-57` Kanał 250x150; L=570 N1-59 Trójnik przelot. 250x150 z odgał. 200x150 N1-60 Kanał 200x150; L=2120 N1-61 Kanał przejściowy 250x150/200x150; L=320 N1-62 Kanał 200x150; L=1585 N1-63 Kanał 200x150; L=2000 N1-64 Kolano płaskie x150 N1-65 Kanał 200x150; L=2165 N1-66 Kanał 200x150; L=2000 N1-67 Kanał 200x150; L=2000 N1-68 Kolano płaskie x150 N1-69 Kanał 200x150; L=2000 N1-70 Kanał 200x150; L=965 końc. do kratki naw. K1 Kratka nawiewna 250x150 z przepustnicą szt. 1 K2 Kratka nawiewna 200x150 z przepustnicą szt. 21 K3 Kratka nawiewna 150x150 z przepustnicą szt. 1 K4 Kratka nawiewna 200x150 z filtrem HEPA z przepustnicą szt. 1 Wywiew W1 W1-1 Kolano przejściowe 821x440 /821x250 W1-2 Kanał przejściowy 821x250/400x250; L=755 W1-3 Kolano stojące x250 W1-4 Kanał 400x250; L=1185 W1-5 Klapa p.poż. 400x250 W1-6 Kolano płaskie x250

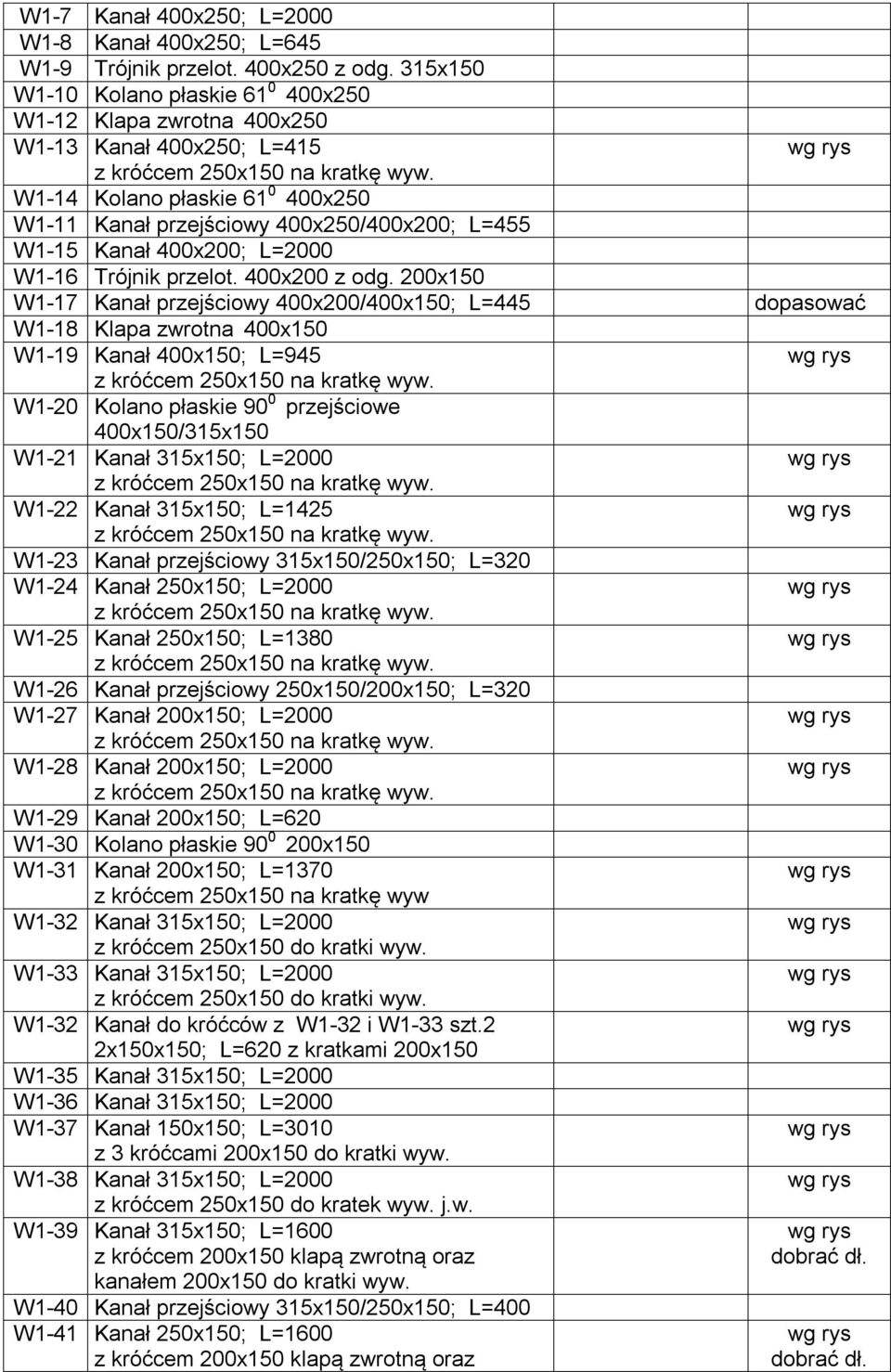

5 W1-7 Kanał 400x250; L=2000 W1-8 Kanał 400x250; L=645 W1-9 Trójnik przelot. 400x250 z odg. 315x150 W1-10 Kolano płaskie x250 W1-12 Klapa zwrotna 400x250 W1-13 Kanał 400x250; L=415 W1-14 Kolano płaskie x250 W1-11 Kanał przejściowy 400x250/400x200; L=455 W1-15 Kanał 400x200; L=2000 W1-16 Trójnik przelot. 400x200 z odg. 200x150 W1-17 Kanał przejściowy 400x200/400x150; L=445 W1-18 Klapa zwrotna 400x150 W1-19 Kanał 400x150; L=945 W1-20 Kolano płaskie 90 0 przejściowe 400x150/315x150 W1-21 Kanał 315x150; L=2000 W1-22 Kanał 315x150; L=1425 W1-23 Kanał przejściowy 315x150/250x150; L=320 W1-24 Kanał 250x150; L=2000 W1-25 Kanał 250x150; L=1380 W1-26 Kanał przejściowy 250x150/200x150; L=320 W1-27 Kanał 200x150; L=2000 W1-28 Kanał 200x150; L=2000 W1-29 Kanał 200x150; L=620 W1-30 Kolano płaskie x150 W1-31 Kanał 200x150; L=1370 z króćcem 250x150 na kratkę wyw W1-32 Kanał 315x150; L=2000 W1-33 Kanał 315x150; L=2000 W1-32 Kanał do króćców z W1-32 i W1-33 szt.2 2x150x150; L=620 z kratkami 200x150 W1-35 Kanał 315x150; L=2000 W1-36 Kanał 315x150; L=2000 W1-37 Kanał 150x150; L=3010 z 3 króćcami 200x150 do kratki wyw. W1-38 Kanał 315x150; L=2000 z króćcem 250x150 do kratek wyw. j.w. W1-39 Kanał 315x150; L=1600 z króćcem 200x150 klapą zwrotną oraz kanałem 200x150 do kratki wyw. W1-40 Kanał przejściowy 315x150/250x150; L=400 W1-41 Kanał 250x150; L=1600 z króćcem 200x150 klapą zwrotną oraz dobrać dł. dobrać dł.

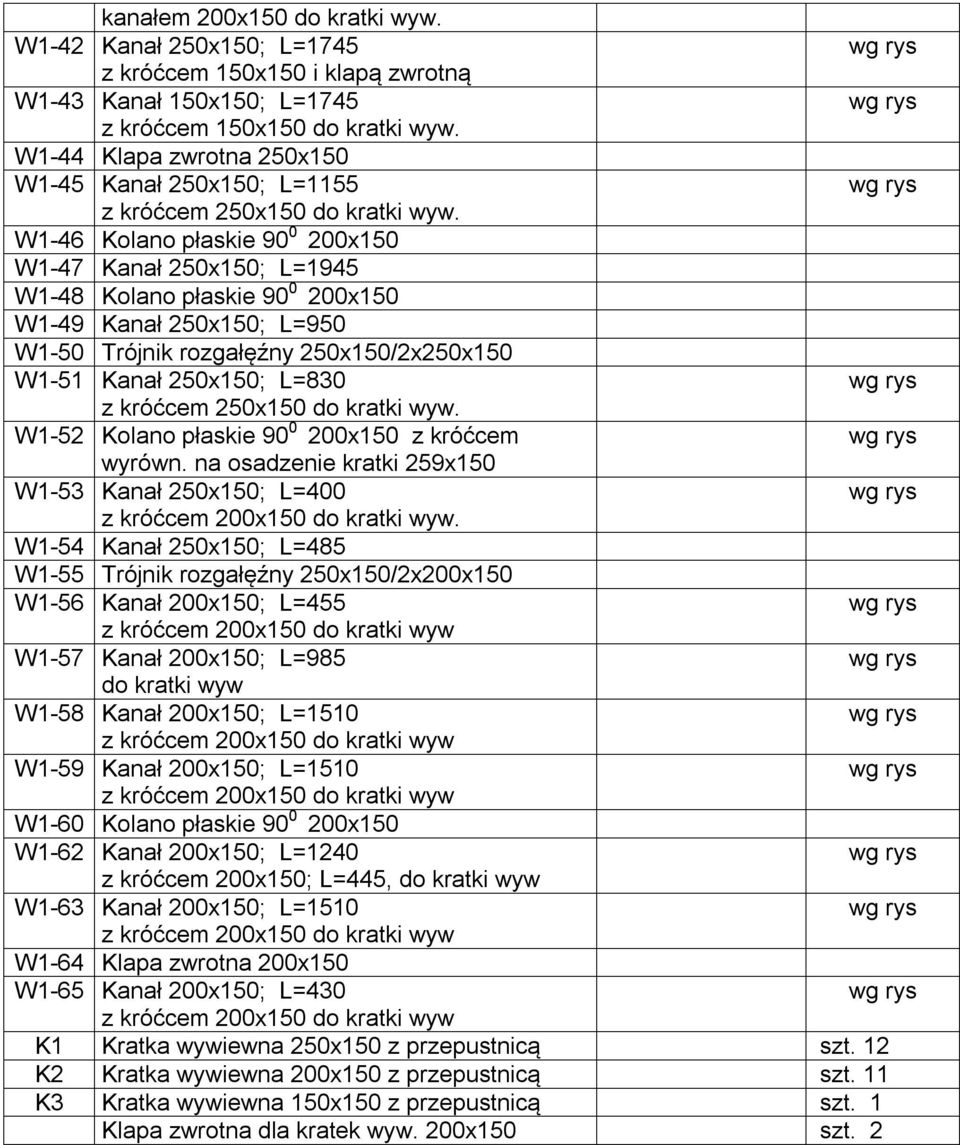

6 kanałem 200x150 do kratki wyw. W1-42 Kanał 250x150; L=1745 z króćcem 150x150 i klapą zwrotną W1-43 Kanał 150x150; L=1745 z króćcem 150x150 do kratki wyw. W1-44 Klapa zwrotna 250x150 W1-45 Kanał 250x150; L=1155 W1-46 Kolano płaskie x150 W1-47 Kanał 250x150; L=1945 W1-48 Kolano płaskie x150 W1-49 Kanał 250x150; L=950 W1-50 Trójnik rozgałęźny 250x150/2x250x150 W1-51 Kanał 250x150; L=830 W1-52 Kolano płaskie x150 z króćcem wyrówn. na osadzenie kratki 259x150 W1-53 Kanał 250x150; L=400 z króćcem 200x150 do kratki wyw. W1-54 Kanał 250x150; L=485 W1-55 Trójnik rozgałęźny 250x150/2x200x150 W1-56 Kanał 200x150; L=455 z króćcem 200x150 do kratki wyw W1-57 Kanał 200x150; L=985 do kratki wyw W1-58 Kanał 200x150; L=1510 z króćcem 200x150 do kratki wyw W1-59 Kanał 200x150; L=1510 z króćcem 200x150 do kratki wyw W1-60 Kolano płaskie x150 W1-62 Kanał 200x150; L=1240 z króćcem 200x150; L=445, do kratki wyw W1-63 Kanał 200x150; L=1510 z króćcem 200x150 do kratki wyw W1-64 Klapa zwrotna 200x150 W1-65 Kanał 200x150; L=430 z króćcem 200x150 do kratki wyw K1 Kratka wywiewna 250x150 z przepustnicą szt. 12 K2 Kratka wywiewna 200x150 z przepustnicą szt. 11 K3 Kratka wywiewna 150x150 z przepustnicą szt. 1 Klapa zwrotna dla kratek wyw. 200x150 szt. 2

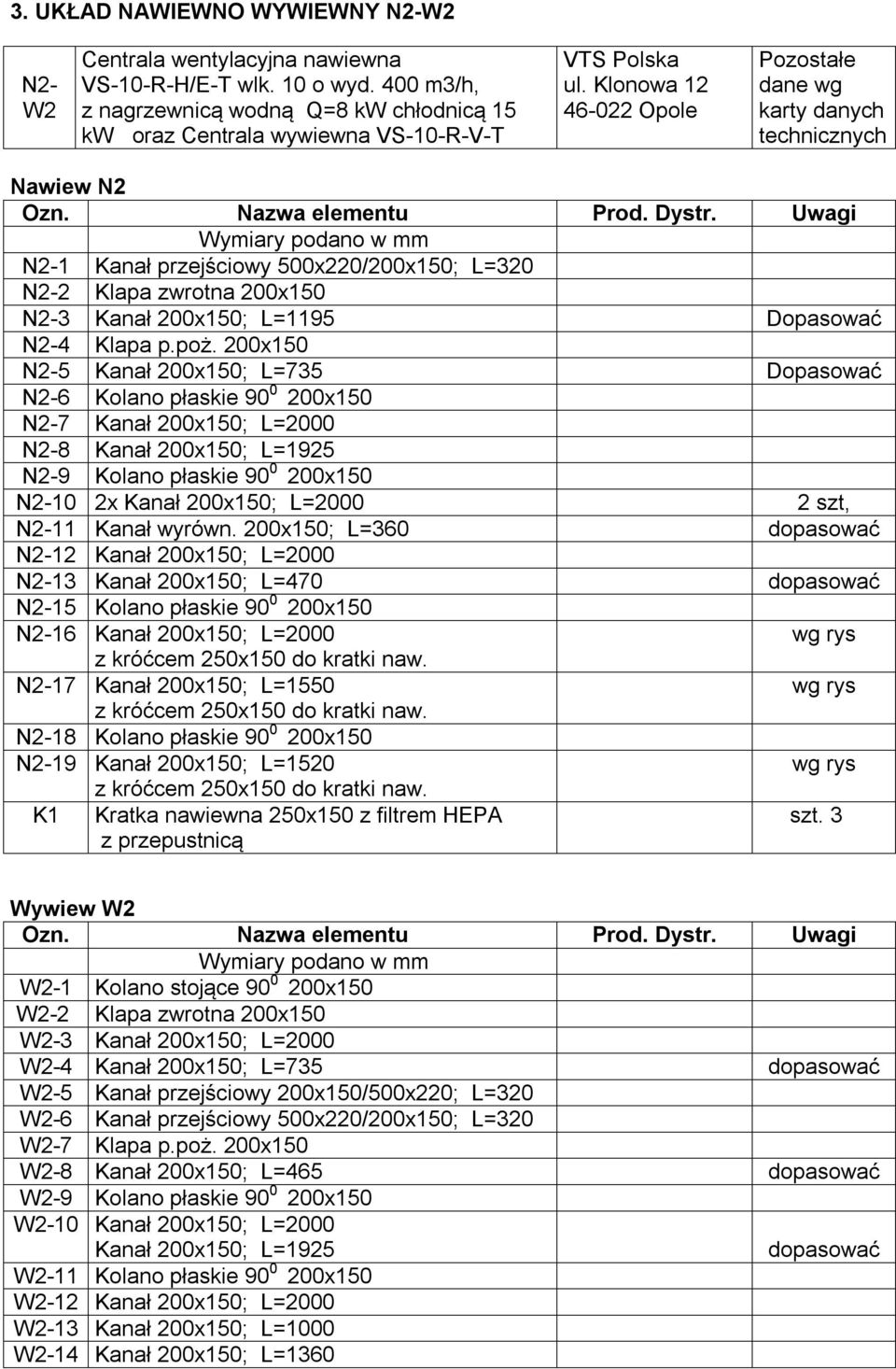

7 3. UKŁAD NAWIEWNO WYWIEWNY N2-W2 N2- W2 Centrala wentylacyjna nawiewna VS-10-R-H/E-T wlk. 10 o wyd. 400 m3/h, z nagrzewnicą wodną Q=8 kw chłodnicą 15 kw oraz Centrala wywiewna VS-10-R-V-T VTS Polska ul. Klonowa Opole Pozostałe dane wg karty danych technicznych Nawiew N2 N2-1 Kanał przejściowy 500x220/200x150; L=320 N2-2 Klapa zwrotna 200x150 N2-3 Kanał 200x150; L=1195 Dopasować N2-4 Klapa p.poż. 200x150 N2-5 Kanał 200x150; L=735 Dopasować N2-6 Kolano płaskie x150 N2-7 Kanał 200x150; L=2000 N2-8 Kanał 200x150; L=1925 N2-9 Kolano płaskie x150 N2-10 2x Kanał 200x150; L= szt, N2-11 Kanał wyrówn. 200x150; L=360 N2-12 Kanał 200x150; L=2000 N2-13 Kanał 200x150; L=470 N2-15 Kolano płaskie x150 N2-16 Kanał 200x150; L=2000 z króćcem 250x150 do kratki naw. N2-17 Kanał 200x150; L=1550 z króćcem 250x150 do kratki naw. N2-18 Kolano płaskie x150 N2-19 Kanał 200x150; L=1520 z króćcem 250x150 do kratki naw. K1 Kratka nawiewna 250x150 z filtrem HEPA z przepustnicą szt. 3 Wywiew W2 W2-1 Kolano stojące x150 W2-2 Klapa zwrotna 200x150 W2-3 Kanał 200x150; L=2000 W2-4 Kanał 200x150; L=735 W2-5 Kanał przejściowy 200x150/500x220; L=320 W2-6 Kanał przejściowy 500x220/200x150; L=320 W2-7 Klapa p.poż. 200x150 W2-8 Kanał 200x150; L=465 W2-9 Kolano płaskie x150 W2-10 Kanał 200x150; L=2000 Kanał 200x150; L=1925 W2-11 Kolano płaskie x150 W2-12 Kanał 200x150; L=2000 W2-13 Kanał 200x150; L=1000 W2-14 Kanał 200x150; L=1360

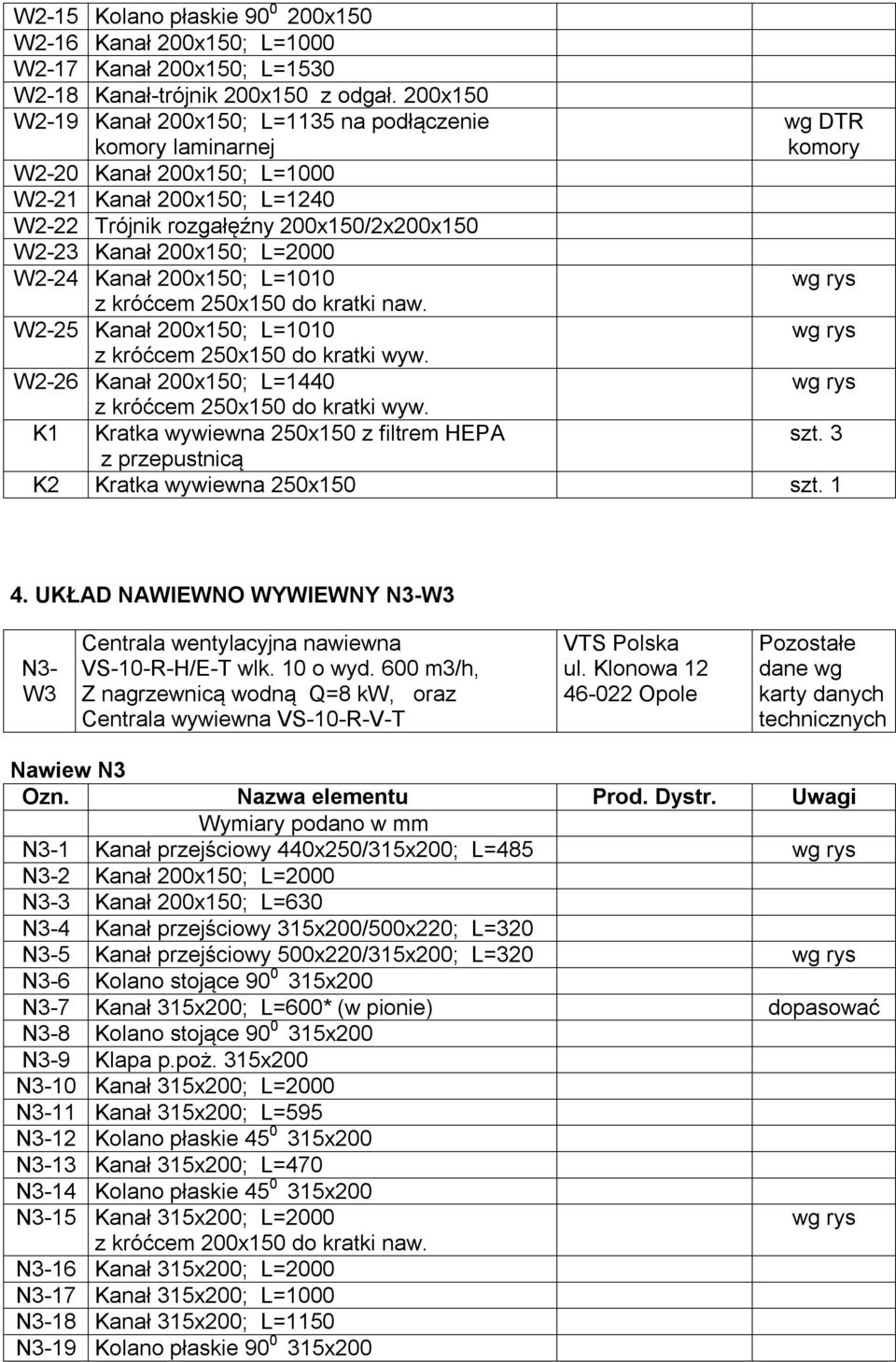

8 W2-15 Kolano płaskie x150 W2-16 Kanał 200x150; L=1000 W2-17 Kanał 200x150; L=1530 W2-18 Kanał-trójnik 200x150 z odgał. 200x150 W2-19 Kanał 200x150; L=1135 na podłączenie komory laminarnej W2-20 Kanał 200x150; L=1000 W2-21 Kanał 200x150; L=1240 W2-22 Trójnik rozgałęźny 200x150/2x200x150 W2-23 Kanał 200x150; L=2000 W2-24 Kanał 200x150; L=1010 z króćcem 250x150 do kratki naw. W2-25 Kanał 200x150; L=1010 W2-26 Kanał 200x150; L=1440 K1 Kratka wywiewna 250x150 z filtrem HEPA z przepustnicą wg DTR komory szt. 3 K2 Kratka wywiewna 250x150 szt UKŁAD NAWIEWNO WYWIEWNY N3-W3 N3- W3 Centrala wentylacyjna nawiewna VS-10-R-H/E-T wlk. 10 o wyd. 600 m3/h, Z nagrzewnicą wodną Q=8 kw, oraz Centrala wywiewna VS-10-R-V-T VTS Polska ul. Klonowa Opole Pozostałe dane wg karty danych technicznych Nawiew N3 N3-1 Kanał przejściowy 440x250/315x200; L=485 N3-2 Kanał 200x150; L=2000 N3-3 Kanał 200x150; L=630 N3-4 Kanał przejściowy 315x200/500x220; L=320 N3-5 Kanał przejściowy 500x220/315x200; L=320 N3-6 Kolano stojące x200 N3-7 Kanał 315x200; L=600* (w pionie) N3-8 Kolano stojące x200 N3-9 Klapa p.poż. 315x200 N3-10 Kanał 315x200; L=2000 N3-11 Kanał 315x200; L=595 N3-12 Kolano płaskie x200 N3-13 Kanał 315x200; L=470 N3-14 Kolano płaskie x200 N3-15 Kanał 315x200; L=2000 N3-16 Kanał 315x200; L=2000 N3-17 Kanał 315x200; L=1000 N3-18 Kanał 315x200; L=1150 N3-19 Kolano płaskie x200
9 N3-20 Kanał 315x200; L=1715 N3-21 Kanał-trójnik 315x200 z odg. 200x150 N3-22 Kanał 200x150; L=2000 N3-23 Kanał 200x150; L=2000 N3-24 Kanał 200x150; L=2000 N3-25 Kanał 200x150; L=520 N3-26 Kanał przejściowy 315x200/315x150; L=340 N3-27 Kanał 315x150; L=2110 N3-28 Kanał-trójnik 315x150 z odg. 200x150 N3-29 Kanał 200x150; L=2000 N3-30 Kanał 200x150; L=2000 N3-31 Kanał 200x150; L=1180 N3-32 Kolano płaskie x150 z króćcem wyrówn. do kratki 200x150 N3-33 Kanał przejściowy 315x150/200x150; L=320 N3-34 Kanał 200x150; L=1255 N3-35 Kanał 200x150; L=1000 N3-36 Kanał-trójnik 200x150 z odg. 200x150 N3-37 Kanał 200x150; L=2000 N3-38 Kanał 200x150; L=2000 N3-39 Kanał 200x150; L=425 do kratki naw. 200x150 N3-40 Kanał 200x150; L=1670 N3-41 Kanał-trójnik 200x150 z odg. 200x150 I podejściem do kratki 250x150; Lc=650 N3-42 Kanał 200x150; L=2000 N3-43 Kanał 200x150; L=2000 N3-44 Kanał 200x150; Lc=2205 Z króćcem do kratki naw. 200x150 K1 Kratka nawiewna 200x150 z filtrem HEPA szt. 2 z przepustnicą K2 Kratka nawiewna 250x150 z przepustnicą szt. 2 K3 Kratka nawiewna 200x150 z przepustnicą szt.10 Wywiew W3 W3-1 Kolano stojące x200 W3-2 Klapa p.poż. z króćcem wyrówn. 315x200; L=56 W3-3 Kanał 315x200; L=650 W3-4 Kolano stojące x200 W3-5 Kanał 315x200; L=650* (w pionie)

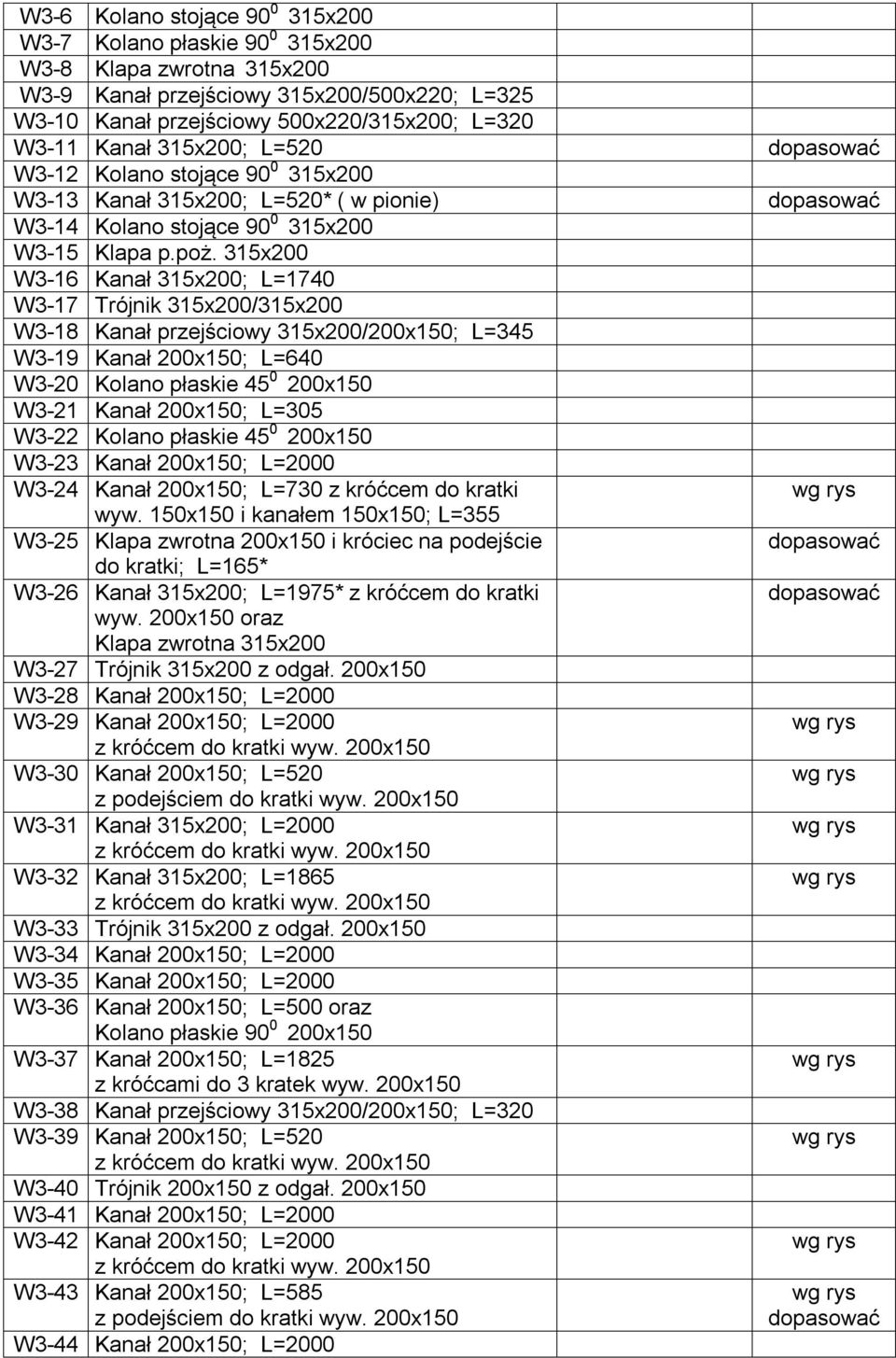

10 W3-6 Kolano stojące x200 W3-7 Kolano płaskie x200 W3-8 Klapa zwrotna 315x200 W3-9 Kanał przejściowy 315x200/500x220; L=325 W3-10 Kanał przejściowy 500x220/315x200; L=320 W3-11 Kanał 315x200; L=520 W3-12 Kolano stojące x200 W3-13 Kanał 315x200; L=520* ( w pionie) W3-14 Kolano stojące x200 W3-15 Klapa p.poż. 315x200 W3-16 Kanał 315x200; L=1740 W3-17 Trójnik 315x200/315x200 W3-18 Kanał przejściowy 315x200/200x150; L=345 W3-19 Kanał 200x150; L=640 W3-20 Kolano płaskie x150 W3-21 Kanał 200x150; L=305 W3-22 Kolano płaskie x150 W3-23 Kanał 200x150; L=2000 W3-24 Kanał 200x150; L=730 z króćcem do kratki wyw. 150x150 i kanałem 150x150; L=355 W3-25 Klapa zwrotna 200x150 i króciec na podejście do kratki; L=165* W3-26 Kanał 315x200; L=1975* z króćcem do kratki wyw. 200x150 oraz Klapa zwrotna 315x200 W3-27 Trójnik 315x200 z odgał. 200x150 W3-28 Kanał 200x150; L=2000 W3-29 Kanał 200x150; L=2000 z króćcem do kratki wyw. 200x150 W3-30 Kanał 200x150; L=520 z podejściem do kratki wyw. 200x150 W3-31 Kanał 315x200; L=2000 z króćcem do kratki wyw. 200x150 W3-32 Kanał 315x200; L=1865 z króćcem do kratki wyw. 200x150 W3-33 Trójnik 315x200 z odgał. 200x150 W3-34 Kanał 200x150; L=2000 W3-35 Kanał 200x150; L=2000 W3-36 Kanał 200x150; L=500 oraz Kolano płaskie x150 W3-37 Kanał 200x150; L=1825 z króćcami do 3 kratek wyw. 200x150 W3-38 Kanał przejściowy 315x200/200x150; L=320 W3-39 Kanał 200x150; L=520 z króćcem do kratki wyw. 200x150 W3-40 Trójnik 200x150 z odgał. 200x150 W3-41 Kanał 200x150; L=2000 W3-42 Kanał 200x150; L=2000 z króćcem do kratki wyw. 200x150 W3-43 Kanał 200x150; L=585 z podejściem do kratki wyw. 200x150 W3-44 Kanał 200x150; L=2000

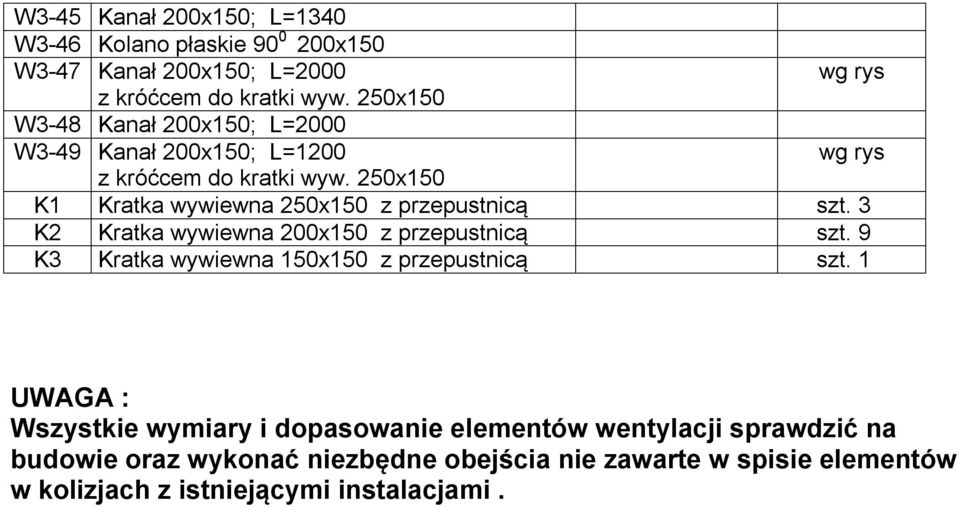

11 W3-45 Kanał 200x150; L=1340 W3-46 Kolano płaskie x150 W3-47 Kanał 200x150; L=2000 z króćcem do kratki wyw. 250x150 W3-48 Kanał 200x150; L=2000 W3-49 Kanał 200x150; L=1200 z króćcem do kratki wyw. 250x150 K1 Kratka wywiewna 250x150 z przepustnicą szt. 3 K2 Kratka wywiewna 200x150 z przepustnicą szt. 9 K3 Kratka wywiewna 150x150 z przepustnicą szt. 1 UWAGA : Wszystkie wymiary i dopasowanie elementów wentylacji sprawdzić na budowie oraz wykonać niezbędne obejścia nie zawarte w spisie elementów w kolizjach z istniejącymi instalacjami.
