1 1. TEMAT OPRACOWANIA 2. PODSTAWA OPRACOWANIA 3. ZAKRES OPRACOWANIA 4. ZAŁOŻENIA TECHNICZNE 5. LOKALIZACJA URZĄDZEŃ 6. OPIS INSTALACJI 7. ZAGADNIENIA BHP I P.POŻ 8. CZYNNIKI ENERGETYCZNE 9. UZASADNIENIE PRZYJĘTEGO ROZWIĄZANIA 10. WYCIĄG Z OBLICZEŃ 11. ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW 12. SPECYFIKACJA KANAŁÓW I KSZTAŁTEK I OSPRZĘTU 13. WYTYCZNE DLA BRANŻ 14. WYKAZ PRODUCENTÓW 15. ZAŁĄCZNIKI: 1. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT 2. DANE TECHNICZNE KOMFOVENT KOMPAKT REGO 2000, KRATEK WENTYLACYJNYCH RGS-3, WYWIETRZNIK BORA OFERTA 510/04/2011/WK FIRMY VENTIA 16. RYSUNKI 1. RZUT PARTERU 1:25 NR RYS RZUT DACHU 1: PRZEKROJE A-A; B-B 1: SCHEMAT INSTALACJI - 2.4

WYTYCZNE DLA BRANŻ 14. WYKAZ PRODUCENTÓW 15. ZAŁĄCZNIKI: 1. SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT 2.

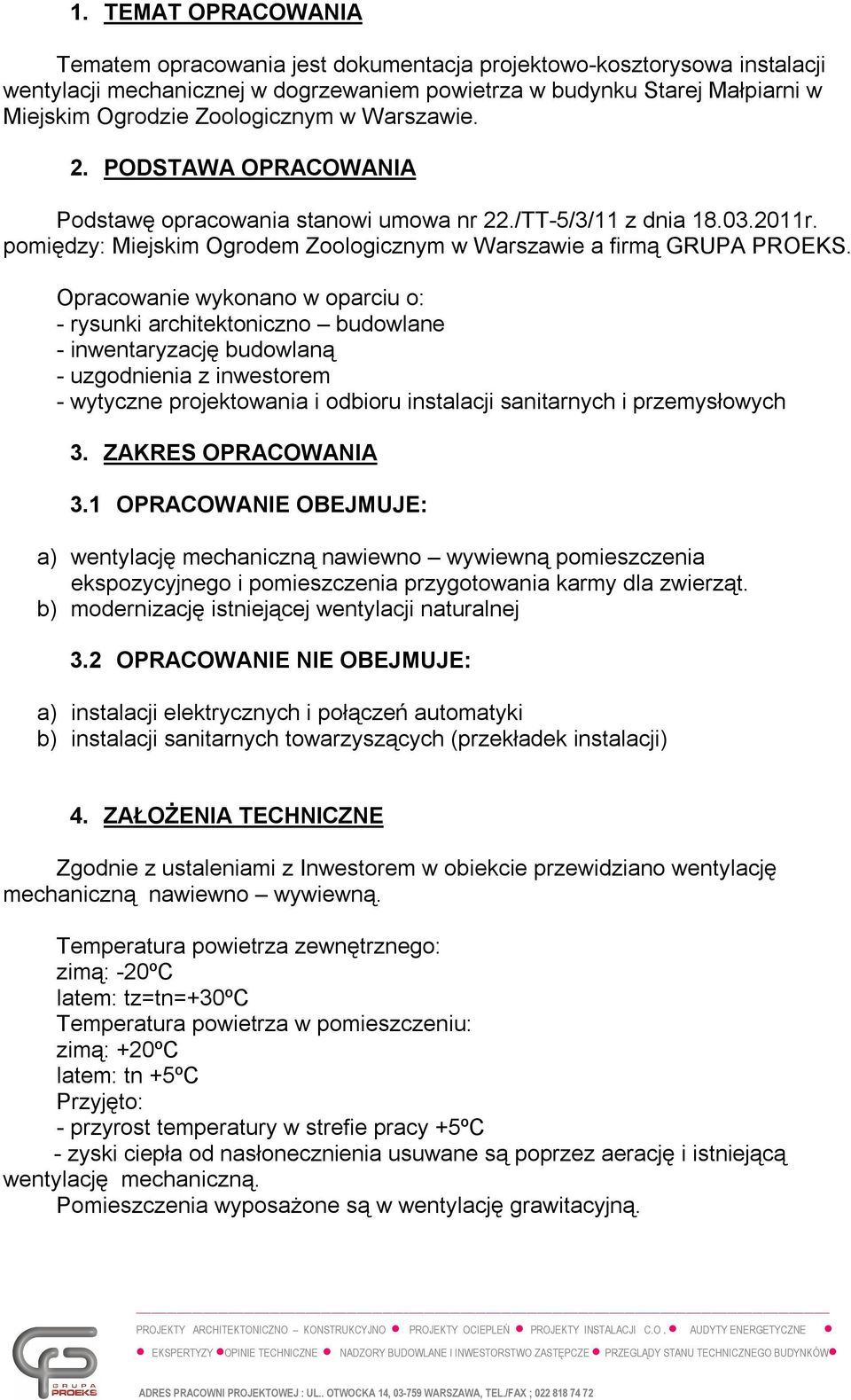

2 1. TEMAT OPRACOWANIA Tematem opracowania jest dokumentacja projektowo-kosztorysowa instalacji wentylacji mechanicznej w dogrzewaniem powietrza w budynku Starej Małpiarni w Miejskim Ogrodzie Zoologicznym w Warszawie. 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowi umowa nr 22./TT-5/3/11 z dnia r. pomiędzy: Miejskim Ogrodem Zoologicznym w Warszawie a firmą GRUPA PROEKS. Opracowanie wykonano w oparciu o: - rysunki architektoniczno budowlane - inwentaryzację budowlaną - uzgodnienia z inwestorem - wytyczne projektowania i odbioru instalacji sanitarnych i przemysłowych 3. ZAKRES OPRACOWANIA 3.1 OPRACOWANIE OBEJMUJE: a) wentylację mechaniczną nawiewno wywiewną pomieszczenia ekspozycyjnego i pomieszczenia przygotowania karmy dla zwierząt. b) modernizację istniejącej wentylacji naturalnej 3.2 OPRACOWANIE NIE OBEJMUJE: a) instalacji elektrycznych i połączeń automatyki b) instalacji sanitarnych towarzyszących (przekładek instalacji) 4. ZAŁOŻENIA TECHNICZNE Zgodnie z ustaleniami z Inwestorem w obiekcie przewidziano wentylację mechaniczną nawiewno wywiewną. Temperatura powietrza zewnętrznego: zimą: -20ºC latem: tz=tn=+30ºc Temperatura powietrza w pomieszczeniu: zimą: +20ºC latem: tn +5ºC Przyjęto: - przyrost temperatury w strefie pracy +5ºC - zyski ciepła od nasłonecznienia usuwane są poprzez aerację i istniejącą wentylację mechaniczną. Pomieszczenia wyposażone są w wentylację grawitacyjną.

Opracowanie wykonano w oparciu o: - rysunki architektoniczno budowlane - inwentaryzację budowlaną - uzgodnienia z inwestorem - wytyczne projektowania i odbioru instalacji sanitarnych i przemysłowych

3 5. LOKALIZACJA URZĄDZEŃ Centralę wentylacyjną zlokalizowano na dachu. Posadowiona będzie na ramie i konstrukcji wsporczej. 6. OPIS INSTALACJI Pomieszczenie ekspozycyjne wyposażone jest w istniejącą instalację wentylacji mechanicznej działającej latem oraz wentylację grawitacyjną. Projektowana instalacja wentylacji mechanicznej nawiewno wywiewnej składać się będzie : - z urządzenia kompaktowego z odzyskiem ciepła - czerpni i wyrzutni powietrza - tłumików akustycznych - kanałów wentylacyjnych nawiewnych i wywiewnych - kratek wentylacyjnych i osprzętu regulacji wydajności - przepustnic odcinających - izolacji kanałów zewnętrznych przy urządzeniu 7. ZAGADNIENIA BHP I P.POŻ Budynek stanowi jedną strefę pożarową. Pomieszczenia objęte opracowaniem nie zawierają substancji palnych i nie są zagrożone wybuchem od palnych pyłów, gazów i par rozpuszczalników. Instalację należy zabezpieczyć przed elektrycznością statyczną zgodnie z normą PN-E Ochrona obiektów, instalacji i urządzeń. Wymagania. Należy zapewnić dostęp obsługowy do urządzenia i stałe, bezpieczne wejście na dach przy pomocy stałej drabinki z zabezpieczeniem. 8. CZYNNIKI ENERGETYCZNE 8.1 OKRES ZIMOWY a) zespół nawiewno wywiewny 1N-W zapotrzebowanie en. El. 400/3/50.. 7,5 kw zapotrzebowanie en. El. 400/3/50 -> 230/1/50...0,96 kw 8.2 OKRES LETNI a) zespół nawiewno wywiewny 1N-W zapotrzebowanie en. El. 400/3/50 -> 230/1/50. 0,96 Kw

Projektowana instalacja wentylacji mechanicznej nawiewno wywiewnej składać się będzie : - z urządzenia kompaktowego z odzyskiem ciepła - czerpni i wyrzutni powietrza - tłumików akustycznych - kanałów

4 9. UZASADNIENIE PRZYJĘTEGO ROZWIĄZANIA Wentylacja mechaniczna nawiewno wywiewna z ogrzewaniem powietrza nawiewanego pozwoli zachować odpowiednie warunki higieniczne w obiekcie w okresie zimowym i poprawi istniejące warunki w okresie letnim. 10. WYCIĄG Z OBLICZEŃ Ilość powietrza przyjęto z ilości wymian jak dla pomieszczeń magazynowych odzieży brudnej lub umywalni wyposażonych w natryski, przyjęto: 5 w/h Uwzględniając przeszklenie do wysokości 2 2,5 m w pomieszczeniu ekspozycyjnym ilość wymian zredukowano do 4 w/h. Ilość powietrza wentylacyjnego podano na rysunku 2.4: Vn = Vw = 1800 m3/n. Ilość ciepła odprowadzanego wentylacją mechaniczną wynosi: Q = 0,34 x 5 x 1800 = 3060 W = 3 kw. Ilość ciepła odprowadzanego wentylacją grawitacyjną i mechaniczną istniejącą oszacowano na 2 x = 2700 m3/n Q = 0,34 x 5 x 2700 = 4590 W = 4,6 kw. Łączne zyski ciepła odprowadzone wentylacją nie przekroczą 8 kw. Obliczenia akustyczne wg metody skróconej / na formularzach/ załączono do egz. archiwalnego. Obliczenia oporów przepływu załączono do egz. archiwalnego. Ilości powietrza naniesiono na rysunkach. 11. ZESTAWIENIE URZĄDZEŃ I MATERIAŁÓW 1. 1 N W1 Centrala wentylacyjna szt. 1 typ REGO 2000 nawiewno wywiewna z obrotowym wymiennikiem HE-L-EC-C3-F5 odzysku ciepła oraz wg oferty firmy nagrzewnicą elektryczną VENTA - wydajność powietrzna Vn=Vw=1800 m3/n OFERTA - moc nagrzewnicy ol. 510/04/2011/WK Ngel=7,5 kw zał. do projektu - automatyka sterowania C3 KOMFOVENT 12. SPECYFIKACJA KANAŁÓW, KSZTAŁTEK I OSPRZĘTU PROSTOKĄTNE ELEMENTY INSTALACJI Część nawiewna 2. 1 N 2 Tłumik akustyczny szt. 1 prostokątny płytowy o wym. 400x400/1000 mm

WYCIĄG Z OBLICZEŃ Ilość powietrza przyjęto z ilości wymian jak dla pomieszczeń magazynowych odzieży brudnej lub umywalni wyposażonych w natryski, przyjęto: 5 w/h Uwzględniając przeszklenie do

5 3. 1 N 3 Dyfuzor symetryczny szt. 1 jeden kołnierz 400x400/400x300 typ. dł. 100 mm drugi do urządzenia 4. 1 N 4 Dyfuzor symetryczny w szt. 1 jednej płaszczyźnie 400x400/300x300 dł. 250 mm dopasować na montażu 5. 1 N 5 Kanał prostokątny szt x300/ N 6 Kolano wentylacyjne 90º szt x300/R= N 7 Kanał wentylacyjny szt x300/1000 mm 8. 1 N 8 Kanał wentylacyjny szt x300/500 mm 9. 1 N 9 Kształtka symetryczna szt x300/ø355 dł mm N 10 Kolano 400x300/R=100 mm szt N 11 Kształtka symetryczna szt x300/400x400 dł. 250 mm N 12 Kolano 400x400/R=160 mm szt N 13 Kanał wentylacyjny szt x400/ N 14 Czerpnia powietrza o wym. 400x400/400x500 szt. 1 wg szkicu na rysunku otw zabezpieczony siatką o wym. oczka 10x10 mm Część wywiewna W 2 Tłumik akustyczny prostokątny szt. 1 płytowy o wym. 400x400/600 mm

1 N 8 Kanał wentylacyjny szt. 1 300x300/500 mm 9. 1 N 9 Kształtka symetryczna szt. 1 300x300/ø355 dł. 250 300 mm 10. 1 N 10 Kolano 400x300/R=100 mm szt. 1 11. 1 N 11 Kształtka symetryczna szt.

6 16. 1 W 3 Dyfuzor symetryczny szt. 1 jeden kołnierz 400x400/400x300 typ. dł. 100 mm drugi do urządzenia W 4 Kształtka wentylacyjna typu szt. 1 dyfuzor odsadzka 400x400/300x300 dł. 750 mm w rzucie dopasować przy montażu W 5 Kanał wentylacyjny szt x300/350 mm W 6 Kolano wentylacyjne 90º szt x300 R= W 7 Przepustnica wielopłaszczyznowa szt. 1 o wym. 300x300 mm W 8 Kanał wentylacyjny szt x300/900 mm z otworem pod kartkę 800x250 mm Końcówka zaślepiona W 9 Kratka wentylacyjna szt. 1 o wym. 800x W 10 Wyrzutnia powietrza szt. 1 dostawa z o wym 400x300/450x300 urządzeniem otw. zabezp. siatką o oczkach 10x10 mm Uwaga: Podstawa, daszek, wyrzutnia, przepustnice odcinająca wraz z siłownikami dostarczone zostaną z urządzeniem. ELEMENTY INSTALACJI O PRZEKROJU KOŁOWYM N 15 Kratka wentylacyjna typ RGS-3 prod. LINDAB - wysokość h=150; L=425 szt. 2 dla ø 355 mm - wysokość h=125; L=525 szt. 2 dla 250 mm N 16 Przepustnica irysowa typ IRYS-V ø 100 szt. 1

300x300 mm 21. 1 W 8 Kanał wentylacyjny szt. 1 300x300/900 mm z otworem pod kartkę 800x250 mm Końcówka zaślepiona 22. 1 W 9 Kratka wentylacyjna szt. 1 o wym. 800x250 23.

7 26. 1 N 17 Kratka wentylacyjna dn 160 szt. 1 adaptowana czerpnia ścierna typ KWOV Dn=160 mm N 18 Elementy rurowe instalacji takie jak: N 18-1 Rura zwijana typu Spiro: dn 100 3,0 mb dn 160 0,5 mb dn 250 3,0 mb dn 355 6,0 mb 1 N 18-2 Kolano tłoczone 90º typ BV 90 dn 100 szt. 4 1 N 18-3 Kolano segmentowe 90º dn 355 szt. 1 1 N 18-4 Kolano segmentowe 30º dn 355 szt. 1 1 N 18-5 Redukcja segmentowa bez uszczelki typ RSV dn 355 / dn 250 szt. 1 1 N 18-6 Redukcja tłoczona bez uszczelki typ RV dn 160 / dn 100 szt. 1 1 N 18-7 Nypel typ VV dn 355 szt. 1 1 N 18-8 Mufa typ VFV dn 355 szt. 1 1 N 18-9 Zaślepka typ DV dn 250 szt. 1 1 N Sztucer typ ILRV dn 100 szt. 1 1 N Mufa typ VFV dn 100 szt. 3 2 Wywietrznik BORA-315 szt. 2 dla wywiewu z na podstawie B/I poddasza 1 N 19 Izolacja kanałów wentylacyjnych m 2 3 nawiewnych wełną mineralną gr 30 mm oraz płytami kauczukowymi z folią AL. gr 15 mm

1 1 N 18-4 Kolano segmentowe 30º dn 355 szt. 1 1 N 18-5 Redukcja segmentowa bez uszczelki typ RSV dn 355 / dn 250 szt. 1 1 N 18-6 Redukcja tłoczona bez uszczelki typ RV dn 160 / dn 100 szt.

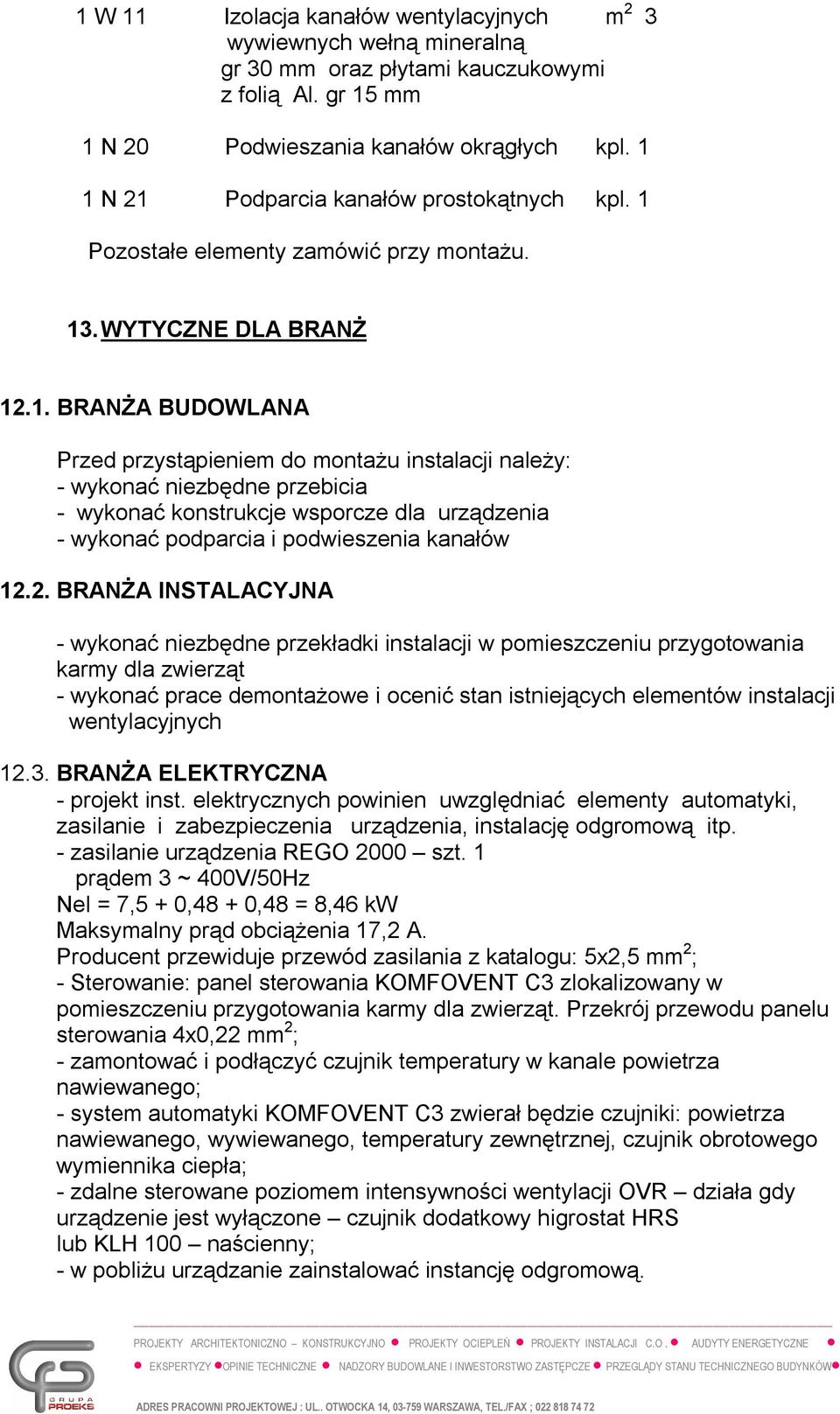

8 1 W 11 Izolacja kanałów wentylacyjnych m 2 3 wywiewnych wełną mineralną gr 30 mm oraz płytami kauczukowymi z folią Al. gr 15 mm 1 N 20 Podwieszania kanałów okrągłych kpl. 1 1 N 21 Podparcia kanałów prostokątnych kpl. 1 Pozostałe elementy zamówić przy montażu. 13. WYTYCZNE DLA BRANŻ BRANŻA BUDOWLANA Przed przystąpieniem do montażu instalacji należy: - wykonać niezbędne przebicia - wykonać konstrukcje wsporcze dla urządzenia - wykonać podparcia i podwieszenia kanałów BRANŻA INSTALACYJNA - wykonać niezbędne przekładki instalacji w pomieszczeniu przygotowania karmy dla zwierząt - wykonać prace demontażowe i ocenić stan istniejących elementów instalacji wentylacyjnych BRANŻA ELEKTRYCZNA - projekt inst. elektrycznych powinien uwzględniać elementy automatyki, zasilanie i zabezpieczenia urządzenia, instalację odgromową itp. - zasilanie urządzenia REGO 2000 szt. 1 prądem 3 ~ 400V/50Hz Nel = 7,5 + 0,48 + 0,48 = 8,46 kw Maksymalny prąd obciążenia 17,2 A. Producent przewiduje przewód zasilania z katalogu: 5x2,5 mm 2 ; - Sterowanie: panel sterowania KOMFOVENT C3 zlokalizowany w pomieszczeniu przygotowania karmy dla zwierząt. Przekrój przewodu panelu sterowania 4x0,22 mm 2 ; - zamontować i podłączyć czujnik temperatury w kanale powietrza nawiewanego; - system automatyki KOMFOVENT C3 zwierał będzie czujniki: powietrza nawiewanego, wywiewanego, temperatury zewnętrznej, czujnik obrotowego wymiennika ciepła; - zdalne sterowane poziomem intensywności wentylacji OVR działa gdy urządzenie jest wyłączone czujnik dodatkowy higrostat HRS lub KLH 100 naścienny; - w pobliżu urządzanie zainstalować instancję odgromową.

2. BRANŻA INSTALACYJNA - wykonać niezbędne przekładki instalacji w pomieszczeniu przygotowania karmy dla zwierząt - wykonać prace demontażowe i ocenić stan istniejących elementów instalacji

9 Uwaga: nie przewiduje się konieczności przedłużenia przewodu panelu sterującego. 14. WYKAZ PRODUCENTÓW 1. UAB AMALVA dystrybutor w Polsce VENTA Sp. z o.o. ul. Bartycka 26/D2; Warszawa; Polska tel: ; fax: UNIWERSAL Sp. z o.o Katowice; ul. Reymonta 24 tel/fax: , , tel/fax: ,

Bartycka 26/D2; 00-716 Warszawa; Polska tel: 22 841-11-65; fax: 22 841-10-98 2.
