Instrukcja korzystania z serwisu Geoportal wybrane zagadnienia dotyczące ochrony przyrody (wersja 1.0) Poznań, 25.07.2011 r.

Polski. Mapa została wykonana jako tzw. serwis WMS (Web Map Service) w dalszej części tekstu zwany WMS GDOŚ.

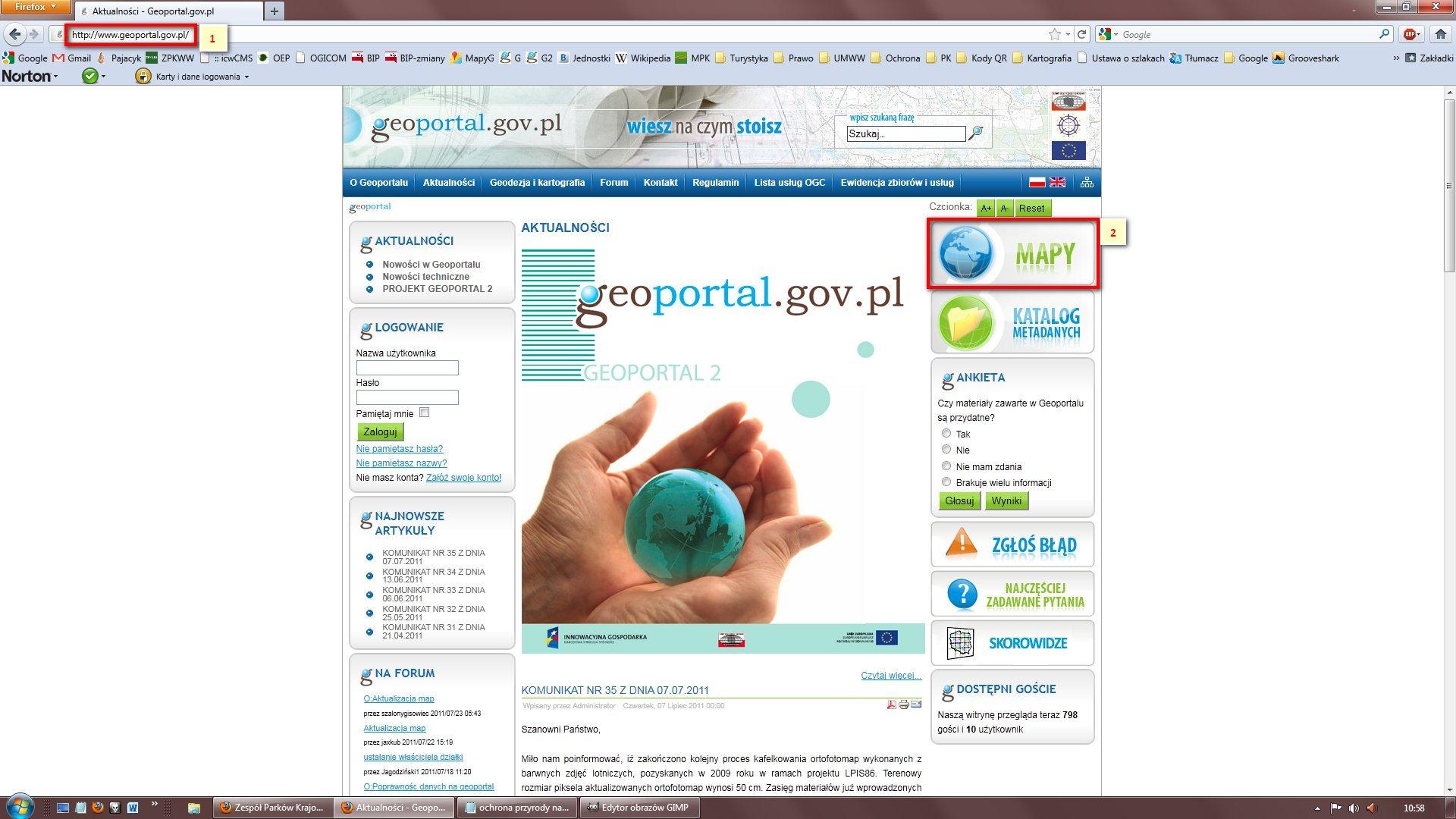

1 Instrukcja korzystania z serwisu Geoportal wybrane zagadnienia dotyczące ochrony przyrody (wersja 1.0) Poznań, r. W połowie 2010 roku Generalna Dyrekcja Ochrony Środowiska przygotowała interaktywną mapę, na której przedstawiono Obszary Natura 2000, parki narodowe, krajobrazowe oraz rezerwaty z terenu całej Polski. Mapa została wykonana jako tzw. serwis WMS (Web Map Service) w dalszej części tekstu zwany WMS GDOŚ. Można ją oglądać w zewnętrznych programach obsługujących Systemy Informacji Geograficznej (ang. GIS; np. ArcGIS czy bezpłatny Quantum GIS) oraz na witrynie rządowej Geoportal ( która umożliwia m.in. nałożenie granic form ochrony na podkład topograficzny bądź tzw. ortofotomapę (w uproszczeniu odpowiednio przygotowane zdjęcie satelitarne). Korzystając z przeglądarki Geoportalu przy włączonym serwisie WMS GDOŚ każdy może łatwo sprawdzić, czy dana działka znajduje się w granicach obszaru chronionego. Instrukcja podłączania serwisu WMS GDOŚ do Geoportalu: 1) Otwórz stronę 2) Kliknij przycisk MAPY w prawej części ekranu.

2 3) Zaakceptuj regulamin Geoportalu, klikając TAK. 4) W górnym menu kliknij na ikonę Zdefiniuj źródła danych (w kształcie kolorowej mapki z plusikiem).

3 5) Kliknij przycisk WMS w lewej części ekranu. 6) Na liście źródeł danych wybierz pozycję GDOŚ obszary chronione. 7) Kliknij przycisk Rejestruj.

4 8) Na górze listy warstw po lewej stronie pojawi się warstwa o nazwie WMS Generalnej Dyrekcji Ochrony Środowiska. Po kliknięciu na plusik po lewej stronie nazwy warstwy rozwija się lista form ochrony przyrody możliwych do wyświetlenia. Klikając na "ptaszku" z lewej strony nazwy danej formy ochrony przyrody można włączyć lub wyłączyć wyświetlanie na mapie tej formy. Przydatne wskazówki: 1) Geoportal umożliwia pracę w 4 standardowych trybach wyświetlania. Są to: Kataster (podział na działki geodezyjne), Orto (zdjęcia satelitarne), Raster (skany map topograficznych), Topo (cyfrowe mapy topograficzne). W instrukcji podano sposób podłączenia serwisu WMS GDOŚ w trybie Katastru. W takiej sytuacji nie należy zmieniać trybu wyświetlania za pomocą przycisków w prawej górnej części okna podglądu, ponieważ wtedy warstwa WMS GDOŚ zniknie z okna podglądu oraz z listy warstw po lewej stronie. Jeśli po podłączeniu serwisu WMS GDOŚ chcemy zmienić tryb wyświetlania, zachowując widoczny zasięg poszczególnych form ochrony przyrody, należy zmienić tryb włączając (zaznaczając "ptaszka") przy odpowiedniej warstwie na liście po lewej stronie ekranu. Uwaga: część warstw można włączyć/wyłączyć jedynie w określonych skalach wyświetlania (np. granice podziałów geodezyjnych będą widoczne dopiero przy dużej skali). Poniżej podano warstwy, jakie powinny być włączone, aby osiągnąć dany tryb wyświetlania: Kataster powinny być włączone warstwy: Państwowy Rejestr Nazw Geograficznych, Dane ewidencyjne (KIIP), Dane o charakterze katastralnym (ARMiR), Mapa topograficzna (BDO) oraz Ortofotomapa. Orto powinny być włączone warstwy: Ortofotomapa satelitarna oraz ortofotomapa. Raster powinna być włączona warstwa: Skany map topograficznych. Topo powinny być włączone warstwy: Mapa topograficzna (BDO), Mapa topograficzna (VMAPL2) oraz Mapa topograficzna (TBD).

5 2) Po podłączeniu do Geoportalu serwisu WMS GDOŚ, a następnie zamknięciu karty w przeglądarce i ponownym jej otwarciu warstwa WMS GDOŚ często znika z listy warstw. W takim przypadku jeśli przy ponownym dodawaniu serwisu WMS zgodnie z instrukcją pojawi się komunikat: Źródło danych o podanym adresie URL jest już zarejestrowane należy zamknąć przeglądarkę (nie kartę!) i powtórzyć czynność. 3) Kolejność warstw na liście po lewej stronie ekranu odpowiada kolejności ich wyświetlania w oknie podglądu. Układ ten można zmieniać poprzez przeciąganie myszką warstw na liście. 4) Istnieje możliwość zmiany stopnia przezroczystości wyświetlania warstw. Aby to zrobić należy najechać myszą na nazwę danej warstwy, kliknąć na czarny trójkącik wyświetlający się po prawej stronie nazwy warstwy, najechać myszą na polecenie Ustaw przezroczystość, a następnie wybrać żądaną wartość przy pomocy suwaka (wartości 0-100, gdzie 100 całkowita przezroczystość). Wyszukiwanie określonej działki: 1) Kliknij zakładkę Szukaj obiektów geograficznych w lewym dolnym rogu ekranu. 2) W polu Nazwa wpisz nazwę obrębu geodezyjnego (przy mniejszych miejscowościach zazwyczaj, choć nie zawsze, odpowiada nazwie miejscowości). 3) W polu Nr działki wpisz numer poszukiwanej działki. 4) W wynikach wyszukiwania wyświetlana jest nazwa miejscowości, jej typ oraz nazwa powiatu. W przypadku większej liczby wyników, znajdź na liście właściwą nazwę miejscowości we właściwym powiecie, a następnie kliknij na plusik z lewej strony nazwy. Pojawią się wyniki dla danej nazwy w formie Obręb: XXXX, gdzie XXXX to tzw. numer TERYT, unikatowy numer obrębu geodezyjnego. Jeśli na liście wyników jest tylko 1 wiersz, to aby w oknie podglądu pojawiła się poszukiwana działka, należy kliknąć na lupę w wierszu z wynikiem. Jeśli wyników jest więcej, to aby znaleźć właściwą działkę należy klikać na kolejne lupki aż do wyświetlenia właściwej działki. Jeśli jednak nie znamy położenia ani kształtu szukanej działki, to wtedy należy sprawdzić na liście wyników, który wiersz oznaczony jest tym samym numerem TERYT, co obręb geodezyjny, w którym znajduje się poszukiwana działka. Informację o numerach TERYT obrębów geodezyjnych można uzyskać w Urzędzie Gminy lub Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej. Uwaga: czasem zdarza się, że w wynikach wyszukiwania pojawiają się działki o tym samym numerze ewidencyjnym oraz tym samym numerze TERYT. Tego błędu póki co nie można ominąć, a jedynym wyjściem jest dodatkowa wiedza na temat działki (wielkość, położenie, kształt). Wyświetlanie informacji o wskazanym miejscu (punkcie): 1) Upewnij się, że Geoportal jest w trybie wyświetlania Kataster. 2) Dodaj warstwę WMS GDOŚ do warstw wyświetlanych w Geoportalu (patrz instrukcja powyżej). 3) Powiększ żądany fragment mapy do takiego poziomu, aby zostały wyświetlone granice i numery działek. 4) Kliknij na ikonę Właściwości obiektu (niebieska kula z literą i ). 5) Wskaż żądane miejsce (punkt) na mapie. 6) Zostanie wyświetlone okno Właściwości obiektu, w którym poszczególne zakładki zawierają kolejne informacje o danym miejscu. Dla poszczególnych warstw podano: Nazwa warstw Właściwości Numery działek, działki Identyfikator, powierzchnia (w ha) Parki narodowe, rezerwaty przyrody, parki krajobrazowe Nazwa Obszary Natura 2000: obszary specjalnej ochrony Nazwa, kod, powierzchnia (ha) ptaków, specjalne obszary ochrony siedlisk Uwaga: Zespół Parków Krajobrazowych Województwa Wielkopolskiego nie odpowiada za przebieg granic form ochrony przyrody przedstawionych w serwisie WMS GDOŚ.
