1 T R A N S P R O J E K T G D A Ń S K I spółka z o.o. TRANSPROJEKT Gdański GDAŃSK, ul. Partyzantów 72 A tel: (058) , fax: (058) sekretariat: (058) biuro@transprojekt.gdansk.pl Pracownia Projektowa w Warszawie, Warszawa, ul. Kłobucka 25, tel. (22) , fax (22) ; biuro.w-wa@tgd.pl Stadium: PROJEKT MAŁEJ ARCHITEKTURY Nazwa i adres zadania: MODERNIZACJA UL. KAWĘCZYŃSKIEJ W WARSZAWIE NA ODCINKU ZĄBKOWSKA - OTWOCKA Branża: Obiekt: ZIELEŃ PROJEKT MAŁEJ ARCHITEKTURY Nazwa i adres MIASTO STOŁECZNE WARSZAWA - DZIELNICA PRAGA PÓŁNOC inwestora: Warszawa, ul. Ks. Ignacego Kłopotowskiego 15 Kod (CPV): Imię i Nazwisko Stanowisko Nr uprawnień Specjalność Podpis mgr inż. arch. kraj. Renata Domańska Projektant 166/2005 Zieleń mgr inż. Ewa Zaręba Asystent projektanta Zieleń Nr umowy: PRN-7IR-C- PPN/I/1/3/31//11/36/400 Nr projektu: PWA-91/2011 Warszawa, lipiec 2012 Nr egz.

2 Tom VII PROJEKT MAŁEJ ARCHITEKTURY 3 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. WSTĘP Przedmiot inwestycji i lokalizacja Podstawa opracowania Przedmiot i zakres opracowania Inwestor Obecne zagospodarowanie terenu CHARAKTERYSTYKA PROJEKTU Elementy małej architektury Wiata przystankowa Ławka Kosz na śmieci Kosz na psie odchody Montaż elementów małej architektury Bilans materiałów

3 Tom VII PROJEKT MAŁEJ ARCHITEKTURY 4 ZAŁĄCZNIKI: Pismo otrzymane z Urzędu Miasta Stołecznego Warszawy Biuro Architektury i Planowania Przestrzennego Wydział Estetyki Przestrzeni Publicznej nr AM- WEPP ANO z dnia dot. zaopiniowania małej architektury dla przebudowy ul. Kawęczyńskiej na odcinku od ul. Ząbkowskiej do ul. Otwockiej w Dzielnicy Praga Północ w Warszawie. Pismo otrzymane z Urzędu Miasta Stołecznego Warszawy Biuro Stołecznego Konserwatora Zabytków nr Kz-SIII KCH(3.KCH) z dnia r. dot. zaleceń konserwatorskich w sprawie modernizacji ul. Kawęczyńskiej na odcinku Ząbkowska Otwocka w Warszawie. II. CZĘŚĆ RYSUNKOWA Nr rys. Nazwa rysunku Skala 1.1 Projekt małej architektury 1: Projekt małej architektury 1:500

4 Tom VII PROJEKT MAŁEJ ARCHITEKTURY 5 I. CZĘŚĆ OPISOWA

5 Tom VII PROJEKT MAŁEJ ARCHITEKTURY 6 OPIS TECHNICZNY 1. WSTĘP 1.1. Przedmiot inwestycji i lokalizacja Przedmiotem inwestycji jest modernizacja ulicy Kawęczyńskiej w Warszawie na odcinku ul. Ząbkowska ul. Otwocka Podstawa opracowania Umowa Nr PRN-7IR-C-PPN/I/1/3/31/11/36/400 z dnia 18 lipca 2011r. zawartej z Miastem Stołecznym Warszawa reprezentowanym przez Dzielnicę Praga Północ w Warszawie, Mapa numeryczna do celów projektowych w skali 1:500 z dnia r., wykonana przez GEO-METRIC Sp. z o.o. ul. Zwycięzców 26/19, Warszawa, Projekt drogowy w skali 1:500, Pismo otrzymane z Urzędu Miasta Stołecznego Warszawy Biuro Architektury i Planowania Przestrzennego Wydział Estetyki Przestrzeni Publicznej nr AM- WEPP ANO z dnia dot. zaopiniowania małej architektury dla przebudowy ul. Kawęczyńskiej na odcinku od ul. Ząbkowskiej do ul. Otwockiej w Dzielnicy Praga Północ w Warszawie. Pismo otrzymane z Urzędu Miasta Stołecznego Warszawy Biuro Stołecznego Konserwatora Zabytków nr Kz-SIII KCH(3.KCH) z dnia r. dot. zaleceń konserwatorskich w sprawie modernizacji ul. Kawęczyńskiej na odcinku Ząbkowska Otwocka w Warszawie. Aktualne normy, wytyczne i katalogi do projektowania obowiązujące w budownictwie Wizja w terenie i pomiary uzupełniające Dokumentacja fotograficzna Ustalenia międzybranżowe Przedmiot i zakres opracowania Przedmiotem niniejszego opracowania jest projekt wykonawczy w zakresie małej architektury dla modernizowanej ul. Kawęczyńskiej, na odcinku od ul. Ząbkowskiej do ul. Otwockiej w Dzielnicy Praga Północ w Warszawie Inwestor Inwestorem modernizacji ulicy Kawęczyńskiej na przedmiotowym odcinku jest Miasto Stołeczne Warszawa, reprezentowane przez Dzielnicę Praga Północ w Warszawie Obecne zagospodarowanie terenu. Projektowana modernizacja ul. Kawęczyńskiej przebiega po śladzie istniejącej ulicy Kawęczyńskiej, przez teren o ścisłej zabudowie miejskiej. Obecnie na terenie opracowania

6 Tom VII PROJEKT MAŁEJ ARCHITEKTURY 7 występują pojedyncze elementy z małej architektury w postaci betonowych koszy na śmieci, które umiejscowione są w pobliży przystanków tramwajowych. 2. CHARAKTERYSTYKA PROJEKTU. Projekt małej architektury został opracowany w liniach rozgraniczających dla modernizowanej ulicy Kawęczyńskiej. Zaprojektowane elementy małej architektury mają zabytkowy charakter i są spójne z pozostałymi elementami zagospodarowania. Modernizowana ulica została wzbogacona o ławki, kosze na śmieci. Ich stylistyka nawiązuje do zabytkowego charakteru ulicy. Zostały one ustawione przede wszystkim w pobliżu przystanków tramwajowych oraz w pobliży Wyższej Szkoły Menadżerskiej. Uzupełnione zostały o kosze na odchody zwierzęce, tak aby był zapewniony łatwy dostęp dla spacerujących ze swoimi pupilami. Od strony jezdni ulicy Kawęczyńskiej ustawiono słupki typu Syrenka dla przeciwdziałania wjeżdżającym i parkującym samochodami na terenie chodników. Słupki te stanowią element projektu drogowego, tu zostały przedstawione jako element małej architektury wiążący się z wyglądem estetycznym przestrzeni publicznej. W trzech miejscach przy szkołach: szkole muzycznej i Wyższej Szkole Menadżerskiej oraz przy bazarze zaprojektowano miejsca postoju dla rowerów ze stojakami rowerowymi. Zaprojektowana zieleń w postaci rabat wzdłuż chodnika została ogrodzona niskim płotkiem typu ZOM. Takie rozwiązanie zapobiegać ma przedeptom powodowanym przez ludzi i zwierzęta. Wszystkie elementy małej architektury należy zamontować w gruncie za pomocą fundamentów betonowych z betonu B15. Nawierzchnia żwirowa zaprojektowana została na skwerze przy Wyższej Szkole Menadżerskiej na terenie posadowienia ławek. Teren żwirowy jest ograniczony obrzeżem trawnikowym. W granicach obrzeży żwir o frakcji od 8mm do 16mm i grubości warstwy 10cm, będzie wysypany na warstwie geowłókniny 250g/m 2. W projekcie przewidziano montaż: - Wiata przystankowa 2 szt., - ławek 28 szt., - koszy na śmieci 14 szt., - koszy na odchody zwierzęce 8 szt., - stojaki rowerowe 22 szt., - ogrodzenie typu ZOM 540mb, - obrzeże trawnikowe 32 mb Elementy małej architektury Wiata przystankowa - szkielet wykonany z profili aluminiowych - kolor RAL 9006 jasne aluminium, z akcentami w kolorze czerwonym Traffic Red RAL 3020 (wieniec górny i paski na szybach) - dach- wypukły z przyciemnianego lub bezbarwnego poliwęglanu

7 Tom VII PROJEKT MAŁEJ ARCHITEKTURY 8 - ściany 8mmm szkło hartowane, standardowo z żółtym paskiem - odprowadzenie wody w profilu dachu - mocowanie w podłożu na płycie betonowej - wymiary 5008x1980mm, wysokość 2550mm Ławka - materiały konstrukcja - odlew żeliwny, siedzisko - deski, - malowanie powłoka antykorozyjna, farba chlorokauczukowa - szerokość 610mm, - długość 1800mm - wysokość 800mm, - waga 60kg, - kolor ciemny grafit, RAL 7021.

8 Tom VII PROJEKT MAŁEJ ARCHITEKTURY Kosz na śmieci - wysokość od powierzchni ziemi 123mm, (wysokość z odcinkiem kotwiącym 183cm), - pojemność 30l, - materiał rura stalowa, odlew żeliwny, profile stalowe, - waga 28kg, - kolor ciemny grafit.

9 Tom VII PROJEKT MAŁEJ ARCHITEKTURY Kosz na psie odchody Kosz wykonany z lakierowanej proszkowo stali ocynkowanej, odporna na korozje oraz przypadkowe uszkodzenia mechaniczne. Owalny pojemnik zbiorczy zamocowany na giętych pod ostrym katem profili nóg Stojaki rowerowe - stojaki do przyczepienia dwóch rowerów wymiary: - wysokość od powierzchni ziemi 75mm, - szerokość 85cm - materiał stal lakierowana proszkowo, - montaż zabetonowanie elementów kotwiących, - kolor ciemny grafit.

10 Tom VII PROJEKT MAŁEJ ARCHITEKTURY Ogrodzenie typu ZOM słupki wykonane z rury średnicy 60.3 mm wymiary: - wysokość słupka 40cm, (30cm do wkopania) - poprzeczka o średnicy 40mm, dł - 1,5 lub 3m - ocynkowane ogniowo, lakierowane proszkowo na kolor czarny, naklejony odblaskowy żółty pasek Ogrodzenie typu warszawski słupek żeliwny SYRENKA - materiał element żeliwny lany w całości na stelażu stalowym - wymiary wysokość 800mm - malowanie podkład i nawierzchniowa farba ftalowa - malowanie podkład, nawierzchnia ftalowa

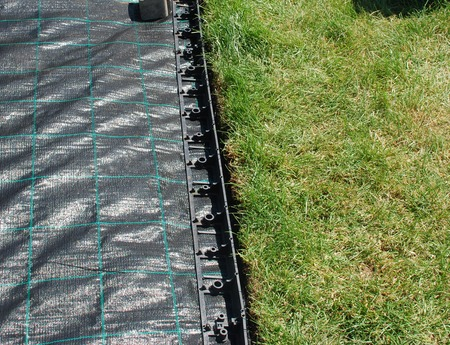

11 Tom VII PROJEKT MAŁEJ ARCHITEKTURY Obrzeże trawnikowe obrzeże do wytyczenia powierzchni żwirowej oraz oddzielenia rabaty krzewiastej od trawnika wymiary: - wysokość 45mm, - długość mm, - szerokość 80mm, - waga 0,45kg, - kolor ciemny grafit Montaż elementów małej architektury Wszystkie elementy należy montować zgodnie z zaleceniami producenta. Wskazane wyroby gotowe i materiały w projekcie, z podaniem nazw, symboli i producenta, danych technicznych i opisów technologii, przeznaczone do wybudowania w ramach prac wykonawczych, stanowią przykłady elementów, urządzeń i materiałów, jakie mogą być użyte

12 Tom VII PROJEKT MAŁEJ ARCHITEKTURY 13 przez wykonawców w ramach robót. Znaki firmowe producentów oraz nazwy i symbole wyrobów zostały podane jedynie w celu najdokładniejszego określenia ich charakterystyki. Dopuszcza się stosowania innych urządzeń i nawierzchni niż podane w projekcie, lecz o nie gorszych parametrach technicznych Bilans materiałów. Mała architektura: - wiata przystankowa 2 szt. - ławek 28 szt., - koszy na śmieci 14 szt., - koszy na odchody zwierzęce 8 szt., - stojaki rowerowe 22 szt., - ogrodzenie typu ZOM 540 mb, - obrzeże trawnikowe 32 mb. Materiały budowlane: - geowłóknina 250g/m 2 22m 2, - żwir 2m 3, - obrzeże trawnikowe - 32mb, - beton B15 16m 3. Opracowała: mgr inż. Renata Domańska upr. nr SITO/NOT/166/2005

13 Tom VII PROJEKT MAŁEJ ARCHITEKTURY 14 ZAŁĄCZNIKI

14 Tom VII PROJEKT MAŁEJ ARCHITEKTURY 15

15 Tom VII PROJEKT MAŁEJ ARCHITEKTURY 16 II. CZĘŚĆ RYSUNKOWA
