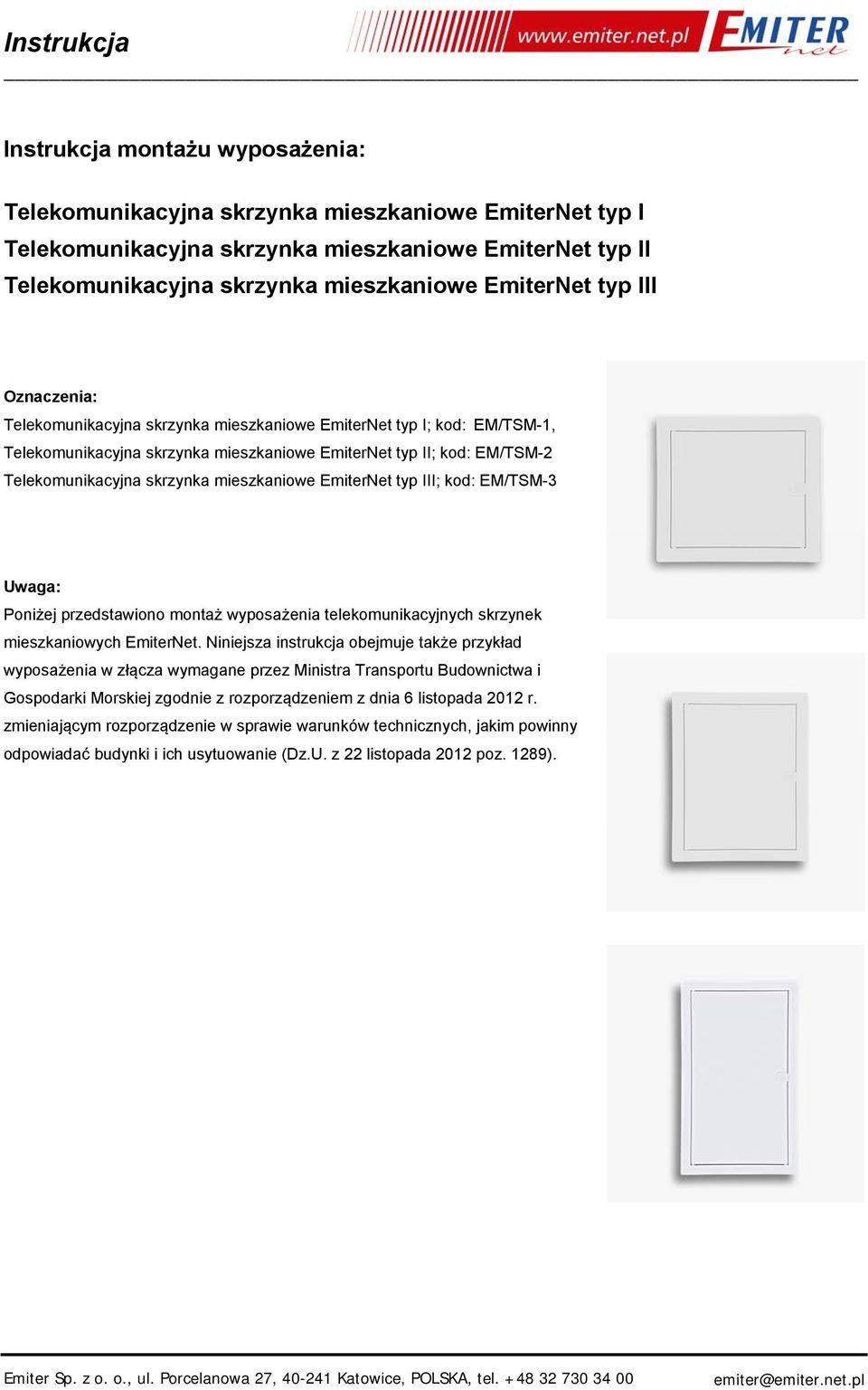

1 Instrukcja montażu wyposażenia: Telekomunikacyjna skrzynka mieszkaniowe EmiterNet typ I Telekomunikacyjna skrzynka mieszkaniowe EmiterNet typ II Telekomunikacyjna skrzynka mieszkaniowe EmiterNet typ III Oznaczenia: Telekomunikacyjna skrzynka mieszkaniowe EmiterNet typ I; kod: EM/TSM-1, Telekomunikacyjna skrzynka mieszkaniowe EmiterNet typ II; kod: EM/TSM-2 Telekomunikacyjna skrzynka mieszkaniowe EmiterNet typ III; kod: EM/TSM-3 Uwaga: Poniżej przedstawiono montaż wyposażenia telekomunikacyjnych skrzynek mieszkaniowych EmiterNet. Niniejsza instrukcja obejmuje także przykład wyposażenia w złącza wymagane przez Ministra Transportu Budownictwa i Gospodarki Morskiej zgodnie z rozporządzeniem z dnia 6 listopada 2012 r. zmieniającym rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 22 listopada 2012 poz. 1289).

EmiterNet typ III; kod: EM/TSM-3 Uwaga: Poniżej przedstawiono montaż wyposażenia telekomunikacyjnych skrzynek mieszkaniowych EmiterNet.

2 Wnętrze Telekomunikacyjnej Skrzynki Mieszkaniowej EmiterNet prezentuje się jak na poniższym zdjęciu: Etap 1 (opcja): Montaż kasety światłowodowej (produkt opcjonalny EM/KAS-SW) wykonać w środkowej części skrzynki (pod perforowana płytą montażową) przyklejając kasetę korzystając z taśmy dwustronnie klejącej znajdującej się na spodzie kasety. Przed montażem perforowanej płyty montażowej należy doprowadzić kabel światłowodowy, wykonać spawy do patchcordu/pigtaili, umocować włókna i spawy w kasecie, zamknąć kasetę.

przyklejając kasetę korzystając z taśmy dwustronnie klejącej znajdującej się na spodzie kasety.

3 Etap 2: Montaż perforowanej płyty montażowej wykonać w środkowej części skrzynki przykręcając czterema wkrętami z podkładkami (dotyczy skrzynek EM/TSM-2 i EM/TSM-3, w przypadku skrzynki EM/TSM-1 należy przykręcić trzema wkrętami z podkładkami) do otworów technologicznych. Etap 3: Montaż szyny TH35 wykonać w górnej części skrzynki, przykręcając szynę wkrętami do otworów montażowych.

EM/TSM-1 należy przykręcić trzema wkrętami z podkładkami) do otworów technologicznych.

4 Etap 4: Montaż adapterów DIN na szynę TH. Etap 5 (opcja): Terminowanie kabli w złączach (produkty opcjonalne) - przykład: a) złącze światłowodowe typu SM SC/APC duplex dla kabli światłowodowych jednomodowych (kody produktów: adapter FU/FA-644-5MP + złącze BK/104ADS20) b) gniazdo RJ45 kat. 5e dla symetrycznych kabli parowych (UTP) (kod produktu np. DCN/TS-868K-8-C5E) c) gniazdo typu F dla kabli współosiowych (koncentrycznych) (kod produktu: FU/FA-2420-RF) Po terminacji kabli w odpowiednich gniazdach należy je zatrzasnąć w adapterach DIN.

światłowodowych jednomodowych (kody produktów: adapter FU/FA-644-5MP + złącze BK/104ADS20) b) gniazdo RJ45 kat.

5 Etap 6 (opcja A: dotyczy skrzynek EM/TSM-2 oraz EM/TSM-3): Przykład montażu gniazda zasilającego podwójnego: a) podstawę dodatkowej obudowy OBUK-4/M zamontować do dna skrzynki za pomocą taśmy dwustronnie klejącej lub wywiercić otwory w dnie obudowy skrzynki, a następnie podstawę dodatkowej obudowy OBUK-4/M przykręcić kołkami rozporowymi b) zamontować gniazda zasilające w obudowie c) zamontować ramkę na obudowie OBUK-4/M. Etap 6 (opcja B): Przykład montażu gniazda zasilającego na szynie TH35. UWAGA: do instalatora wykonującego instalację elektryczną należy zapewnienie właściwej izolacji złączy zapewniającej ochronę przed bezpośrednim dotykiem zgodnie z obowiązującymi w tym zakresie przepisami. W przypadku montażu telekomunikacyjnych skrzynek mieszkaniowych wraz z doprowadzeniem zasilania instalacja powinna być wykonana przez osoby posiadające wymagane odpowiednimi przepisami kwalifikacje.

zamontować ramkę na obudowie OBUK-4/M. Etap 6 (opcja B): Przykład montażu gniazda zasilającego na szynie TH35.

6 Etap 7 (opcja): Montaż sprzętu aktywnego lub pasywnego wykonać na perforowanej płycie montażowej wykorzystując opaski montażowe lub odpowiednie śruby z nakrętkami i podkładkami. W razie potrzeby w skrzynkach można zamontować dodatkowe szyny TH35: a) w skrzynkach EM/TSM-2 lub EM/TSM 3 w dolnej części skrzynki z wykorzystaniem otworów montażowych (wówczas nie należy montować gniazd zasilających w puszce opisanych w etapie 6 opcja A) b) na perforowanej płycie montażowej Podsumowanie: Po przeprowadzeniu wszystkich prac związanych z montażem osprzętu, kompletna skrzynka wyglądać może jak na poniższym zdjęciu (EM/TSM 3):

W razie potrzeby w skrzynkach można zamontować dodatkowe szyny TH35: a) w skrzynkach EM/TSM-2 lub EM/TSM 3 w dolnej części skrzynki z wykorzystaniem

7 Dodatkowe zdjęcia: Przykładowa wyposażona telekomunikacyjna skrzynka mieszkaniowe EmiterNet typ I ( kod: EM/TSM-1)

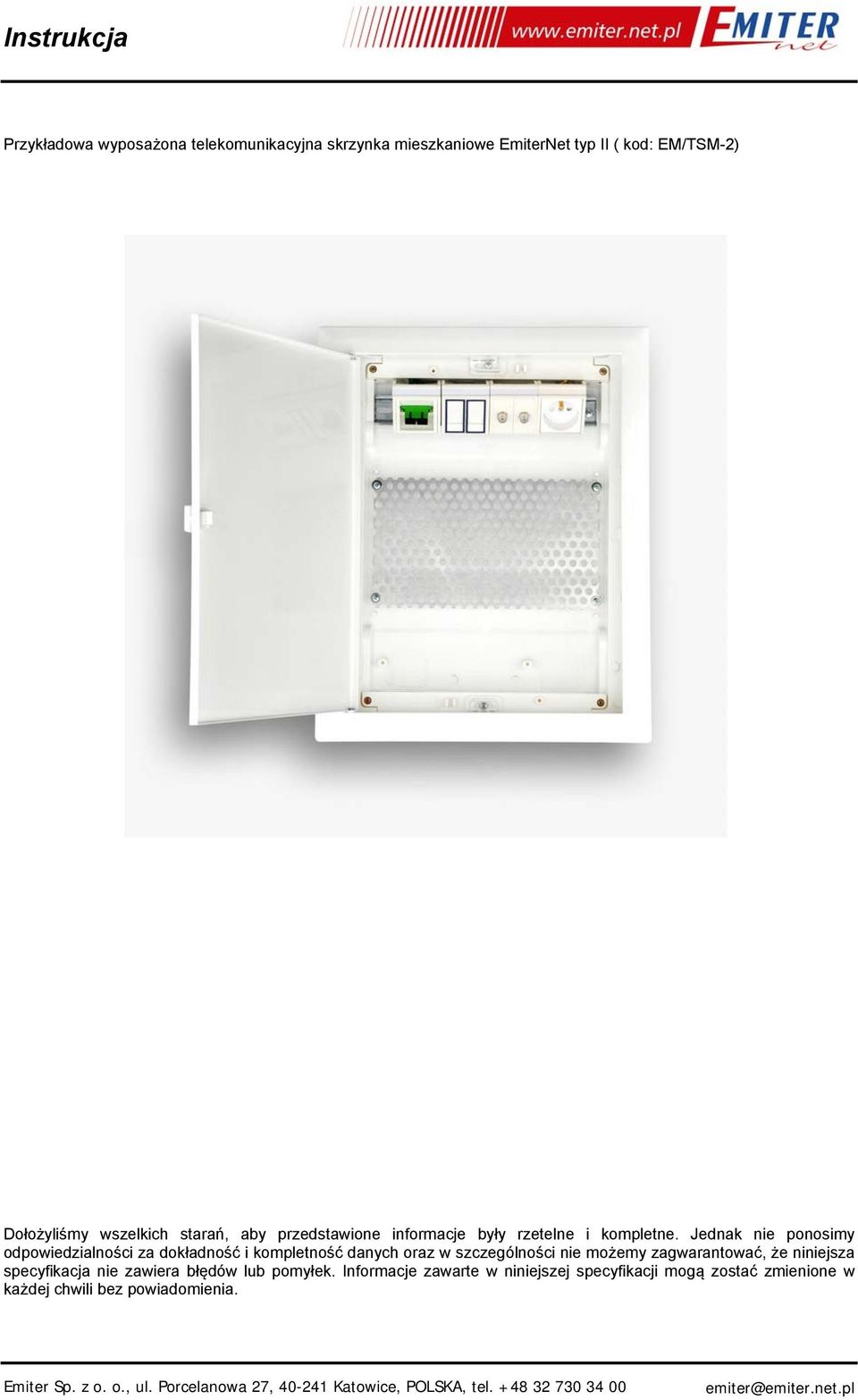

8 Przykładowa wyposażona telekomunikacyjna skrzynka mieszkaniowe EmiterNet typ II ( kod: EM/TSM-2) Dołożyliśmy wszelkich starań, aby przedstawione informacje były rzetelne i kompletne. Jednak nie ponosimy odpowiedzialności za dokładność i kompletność danych oraz w szczególności nie możemy zagwarantować, że niniejsza specyfikacja nie zawiera błędów lub pomyłek. Informacje zawarte w niniejszej specyfikacji mogą zostać zmienione w każdej chwili bez powiadomienia.

Jednak nie ponosimy odpowiedzialności za dokładność i kompletność danych oraz w szczególności nie możemy
