TAC Xenta 911 C Modu³ komunikacyjny Ethernet
|
|
- Jacek Jakubowski
- 9 lat temu
- Przeglądów:
Transkrypt

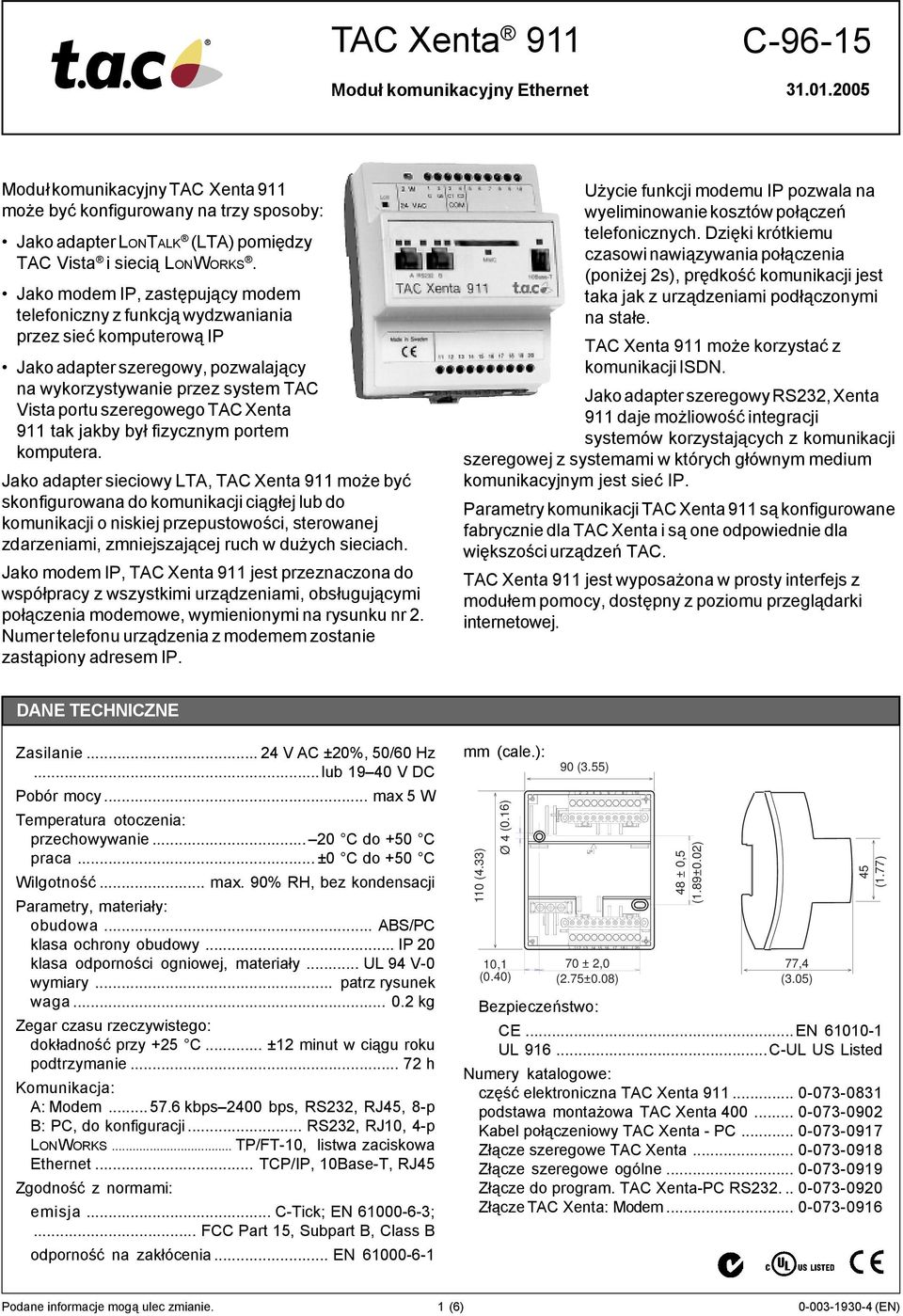

1 TAC Xenta 911 C Modu³ komunikacyjny Ethernet Modu³ komunikacyjny mo e byæ konfigurowany na trzy sposoby: Jako adapter TALK (LTA) pomiêdzy TAC Vista i sieci¹ WORKS. Jako modem IP, zastêpuj¹cy modem telefoniczny z funkcj¹ wydzwaniania przez sieæ komputerow¹ IP Jako adapter szeregowy, pozwalaj¹cy na wykorzystywanie przez system TAC Vista portu szeregowego TAC Xenta 911 tak jakby by³ fizycznym portem komputera. Jako adapter sieciowy LTA, mo e byæ skonfigurowana do komunikacji ci¹g³ej lub do komunikacji o niskiej przepustowoœci, sterowanej zdarzeniami, zmniejszaj¹cej ruch w du ych sieciach. Jako modem IP, jest przeznaczona do wspó³pracy z wszystkimi urz¹dzeniami, obs³uguj¹cymi po³¹czenia modemowe, wymienionymi na rysunku nr 2. Numer telefonu urz¹dzenia z modemem zostanie zast¹piony adresem IP. U ycie funkcji modemu IP pozwala na wyeliminowanie kosztów po³¹czeñ telefonicznych. Dziêki krótkiemu czasowi nawi¹zywania po³¹czenia (poni ej 2s), prêdkoœæ komunikacji jest taka jak z urz¹dzeniami pod³¹czonymi na sta³e. mo e korzystaæ z komunikacji ISDN. Jako adapter szeregowy RS232, Xenta 911 daje mo liowoœæ integracji systemów korzystaj¹cych z komunikacji szeregowej z systemami w których g³ównym medium komunikacyjnym jest sieæ IP. Parametry komunikacji s¹ konfigurowane fabrycznie dla TAC Xenta i s¹ one odpowiednie dla wiêkszoœci urz¹dzeñ TAC. jest wyposa ona w prosty interfejs z modu³em pomocy, dostêpny z poziomu przegl¹darki internetowej. DANE TECHNICZNE Zasilanie V AC ±20%, 50/60 Hz...lub V DC Pobór mocy... max 5 W Temperatura otoczenia: przechowywanie C do +50 C praca... ±0 C do +50 C Wilgotnoœæ... max. 90% RH, bez kondensacji Parametry, materia³y: obudowa... ABS/PC klasa ochrony obudowy... IP 20 klasa odpornoœci ogniowej, materia³y... UL 94 V-0 wymiary... patrz rysunek waga kg Zegar czasu rzeczywistego: dok³adnoœæ przy +25 C... ±12 minut w ci¹gu roku podtrzymanie h Komunikacja: A: Modem kbps 2400 bps, RS232, RJ45, 8-p B: PC, do konfiguracji... RS232, RJ10, 4-p WORKS... TP/FT-10, listwa zaciskowa Ethernet... TCP/IP, 10Base-T, RJ45 Zgodnoœæ z normami: emisja... C-Tick; EN ;... FCC Part 15, Subpart B, Class B odpornoœæ na zak³ócenia... EN mm (cale.): 110 (4.33) Ø 4 (0.16) 10,1 (0.40) 90 (3.55) ± 2,0 (2.75±0.08) 48 ± 0,5 (1.89±0.02) 77,4 (3.05) 45 (1.77) Bezpieczeñstwo: CE...EN UL C-UL US Listed Numery katalogowe: czêœæ elektroniczna podstawa monta owa TAC Xenta Kabel po³¹czeniowy TAC Xenta - PC Z³¹cze szeregowe TAC Xenta Z³¹cze szeregowe ogólne Z³¹cze do program. TAC Xenta-PC RS Z³¹cze TAC Xenta: Modem Podane informacje mog¹ ulec zmianie. 1 (6) (EN)

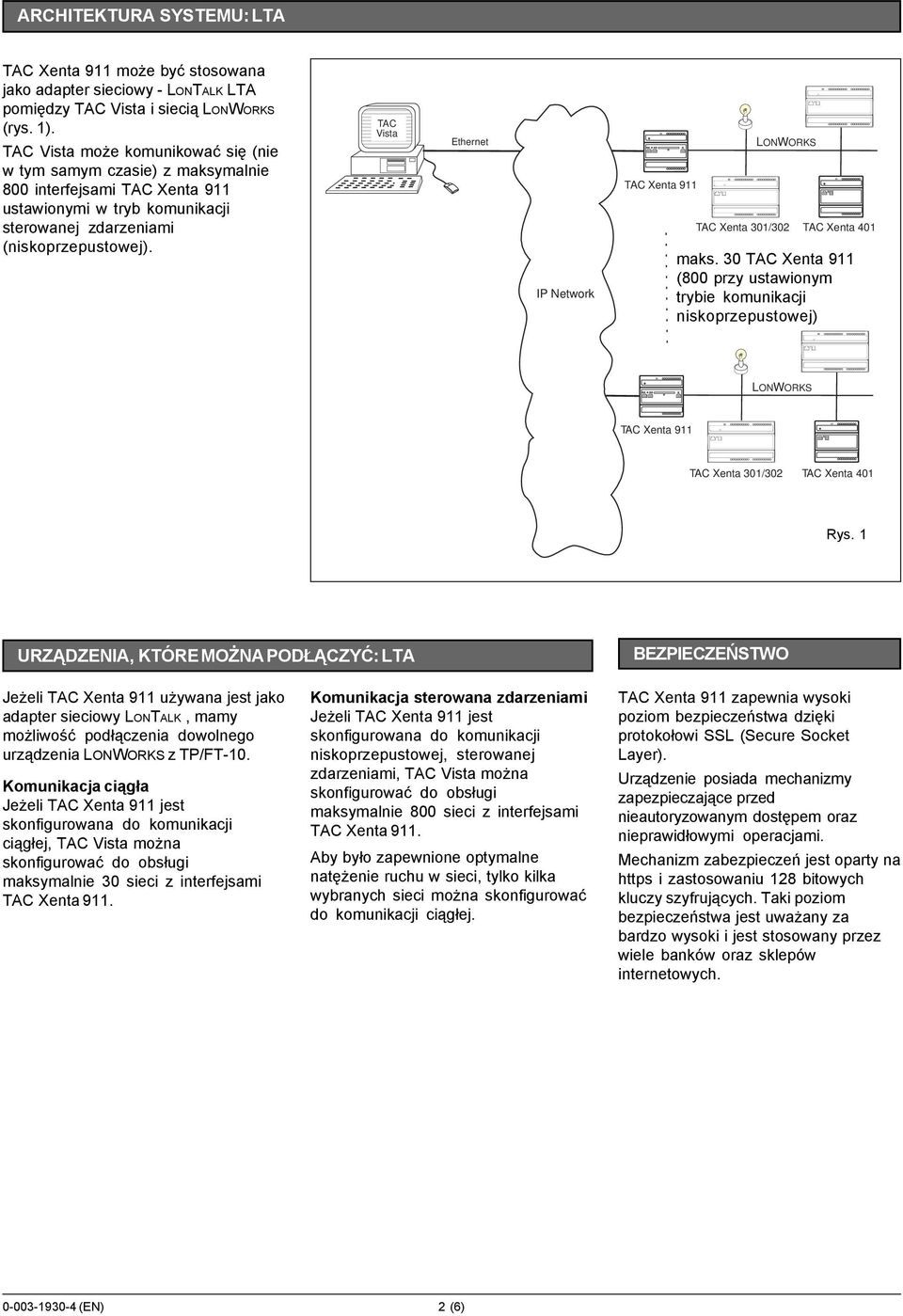

2 ARCHITEKTURA SYSTEMU: LTA mo e byæ stosowana jako adapter sieciowy - TALK LTA pomiêdzy TAC Vista i sieci¹ WORKS (rys. 1). TAC Vista mo e komunikowaæ siê (nie w tym samym czasie) z maksymalnie 800 interfejsami ustawionymi w tryb komunikacji sterowanej zdarzeniami (niskoprzepustowej). TAC Vista Ethernet IP Network WORKS TAC Xenta 301/302 TAC Xenta 401 maks. 30 (800 przy ustawionym trybie komunikacji niskoprzepustowej) WORKS TAC Xenta 301/302 TAC Xenta 401 Rys. 1 URZ DZENIA, KTÓRE MO NA POD CZYÆ: LTA BEZPIECZEÑSTWO Je eli u ywana jest jako adapter sieciowy TALK, mamy mo liwoœæ pod³¹czenia dowolnego urz¹dzenia WORKS z TP/FT-10. Komunikacja ci¹g³a Je eli jest skonfigurowana do komunikacji ci¹g³ej, TAC Vista mo na skonfigurowaæ do obs³ugi maksymalnie 30 sieci z interfejsami. Komunikacja sterowana zdarzeniami Je eli jest skonfigurowana do komunikacji niskoprzepustowej, sterowanej zdarzeniami, TAC Vista mo na skonfigurowaæ do obs³ugi maksymalnie 800 sieci z interfejsami. Aby by³o zapewnione optymalne natê enie ruchu w sieci, tylko kilka wybranych sieci mo na skonfigurowaæ do komunikacji ci¹g³ej. zapewnia wysoki poziom bezpieczeñstwa dziêki protoko³owi SSL (Secure Socket Layer). Urz¹dzenie posiada mechanizmy zapezpieczaj¹ce przed nieautoryzowanym dostêpem oraz nieprawid³owymi operacjami. Mechanizm zabezpieczeñ jest oparty na https i zastosowaniu 128 bitowych kluczy szyfruj¹cych. Taki poziom bezpieczeñstwa jest uwa any za bardzo wysoki i jest stosowany przez wiele banków oraz sklepów internetowych (EN) 2 (6)

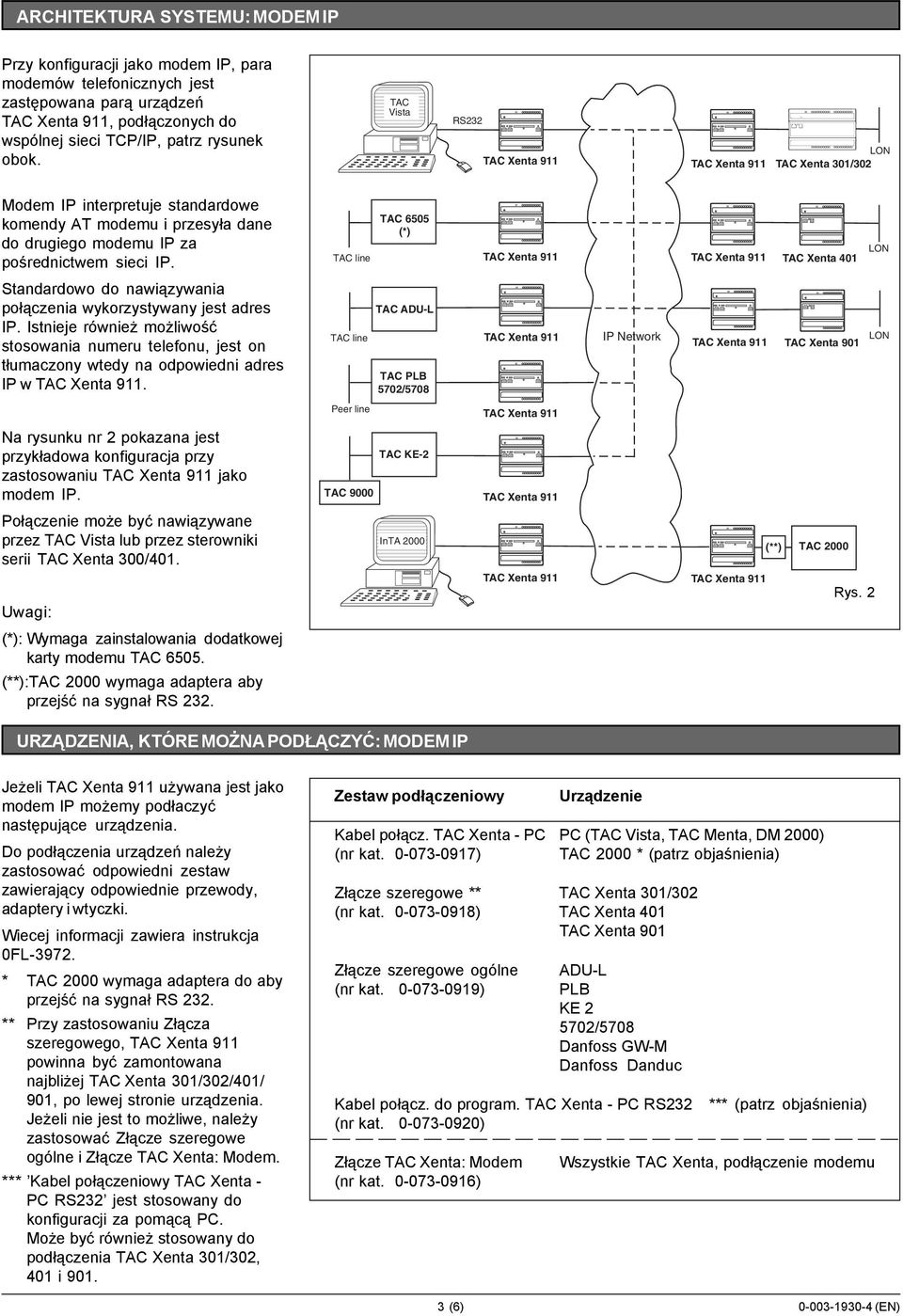

3 ARCHITEKTURA SYSTEMU: MODEM IP Przy konfiguracji jako modem IP, para modemów telefonicznych jest zastêpowana par¹ urz¹dzeñ, pod³¹czonych do wspólnej sieci TCP/IP, patrz rysunek obok. TAC Vista RS232 TAC Xenta 301/302 Modem IP interpretuje standardowe komendy AT modemu i przesy³a dane do drugiego modemu IP za poœrednictwem sieci IP. TAC line TAC 6505 (*) TAC Xenta 401 Standardowo do nawi¹zywania po³¹czenia wykorzystywany jest adres IP. Istnieje równie mo liwoœæ stosowania numeru telefonu, jest on t³umaczony wtedy na odpowiedni adres IP w. TAC line TAC ADU-L TAC PLB IP Network Peer line Na rysunku nr 2 pokazana jest przyk³adowa konfiguracja przy zastosowaniu jako modem IP. TAC 9000 TAC KE-2 Po³¹czenie mo e byæ nawi¹zywane przez TAC Vista lub przez sterowniki serii TAC Xenta 300/401. Uwagi: InTA 2000 (**) TAC 2000 Rys. 2 (*): Wymaga zainstalowania dodatkowej karty modemu TAC (**):TAC 2000 wymaga adaptera aby URZ DZENIA, KTÓRE MO NA POD CZYÆ: MODEM IP Je eli u ywana jest jako modem IP mo emy pod³aczyæ nastêpuj¹ce urz¹dzenia. Do pod³¹czenia urz¹dzeñ nale y zastosowaæ odpowiedni zestaw zawieraj¹cy odpowiednie przewody, adaptery i wtyczki. Wiecej informacji zawiera instrukcja 0FL * TAC 2000 wymaga adaptera do aby ** Przy zastosowaniu Z³¹cza szeregowego, powinna byæ zamontowana najbli ej TAC Xenta 301/302/401/ 901, po lewej stronie urz¹dzenia. Je eli nie jest to mo liwe, nale y zastosowaæ Z³¹cze szeregowe ogólne i Z³¹cze TAC Xenta: Modem. *** Kabel po³¹czeniowy TAC Xenta - PC RS232 jest stosowany do konfiguracji za pom¹c¹ PC. Mo e byæ równie stosowany do pod³¹czenia TAC Xenta 301/302, 401 i 901. Zestaw pod³¹czeniowy Urz¹dzenie Kabel po³¹cz. TAC Xenta - PC PC (TAC Vista, TAC Menta, DM 2000) (nr kat ) TAC 2000 * (patrz objaœnienia) Z³¹cze szeregowe ** TAC Xenta 301/302 (nr kat ) TAC Xenta 401 Z³¹cze szeregowe ogólne (nr kat ) ADU-L PLB KE 2 Danfoss GW-M Danfoss Danduc Kabel po³¹cz. do program. TAC Xenta - PC RS232 (nr kat ) Z³¹cze TAC Xenta: Modem (nr kat ) *** (patrz objaœnienia) Wszystkie TAC Xenta, pod³¹czenie modemu 3 (6) (EN)

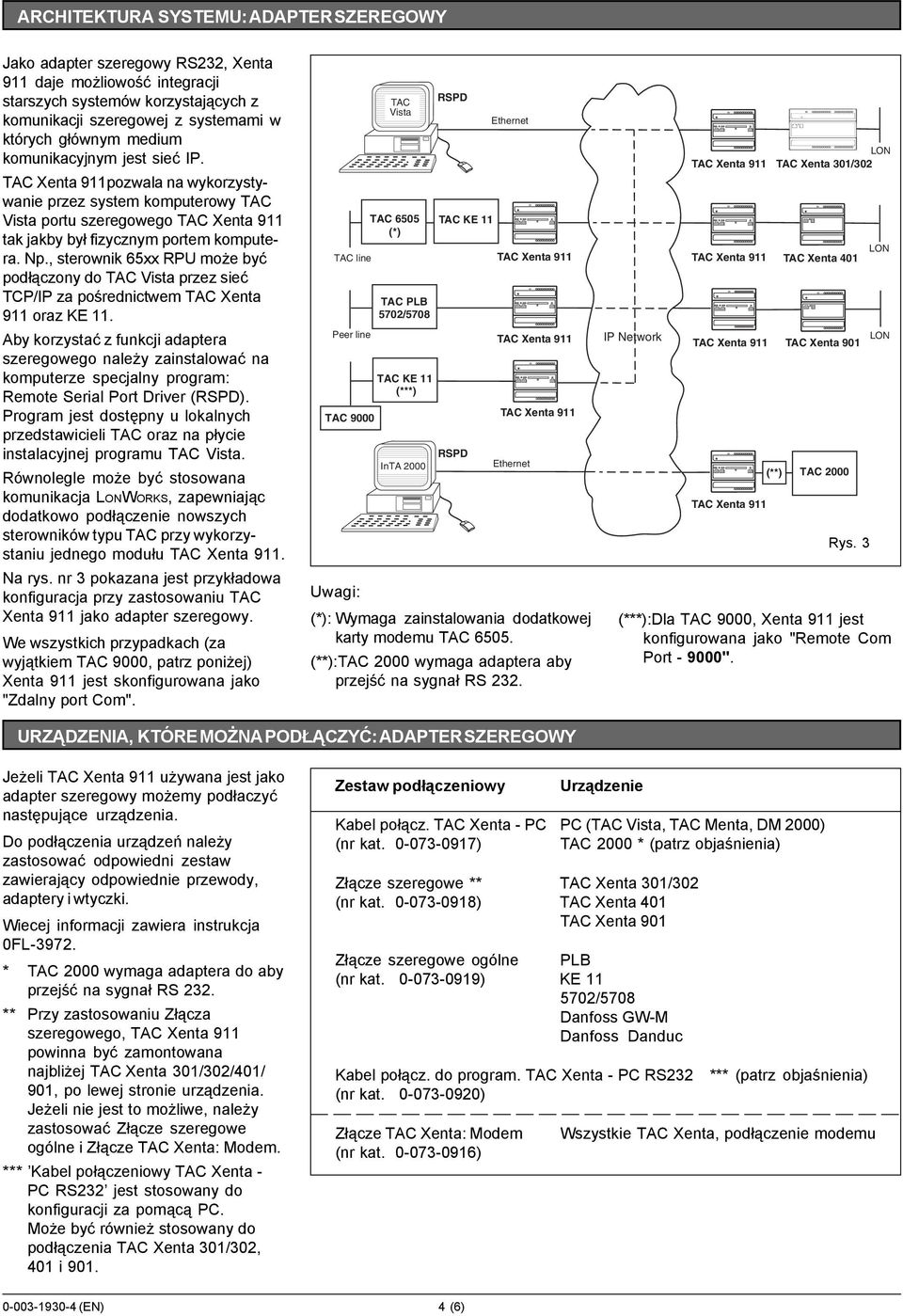

4 ARCHITEKTURA SYSTEMU: ADAPTER SZEREGOWY Jako adapter szeregowy RS232, Xenta 911 daje mo liowoœæ integracji starszych systemów korzystaj¹cych z komunikacji szeregowej z systemami w których g³ównym medium komunikacyjnym jest sieæ IP. pozwala na wykorzystywanie przez system komputerowy TAC Vista portu szeregowego tak jakby by³ fizycznym portem komputera. Np., sterownik 65xx RPU mo e byæ pod³¹czony do TAC Vista przez sieæ TCP/IP za poœrednictwem TAC Xenta 911 oraz KE 11. Aby korzystaæ z funkcji adaptera szeregowego nale y zainstalowaæ na komputerze specjalny program: Remote Serial Port Driver (RSPD). Program jest dostêpny u lokalnych przedstawicieli TAC oraz na p³ycie instalacyjnej programu TAC Vista. Równolegle mo e byæ stosowana komunikacja WORKS, zapewniaj¹c dodatkowo pod³¹czenie nowszych sterowników typu TAC przy wykorzystaniu jednego modu³u. Na rys. nr 3 pokazana jest przyk³adowa konfiguracja przy zastosowaniu TAC Xenta 911 jako adapter szeregowy. We wszystkich przypadkach (za wyj¹tkiem TAC 9000, patrz poni ej) Xenta 911 jest skonfigurowana jako "Zdalny port Com". TAC line Peer line TAC 9000 TAC Vista TAC 6505 (*) TAC PLB TAC KE 11 (***) InTA 2000 RSPD TAC KE 11 RSPD Ethernet Ethernet Uwagi: (*): Wymaga zainstalowania dodatkowej karty modemu TAC (**):TAC 2000 wymaga adaptera aby IP Network TAC Xenta 301/302 TAC Xenta 401 (**) TAC 2000 Rys. 3 (***):Dla TAC 9000, Xenta 911 jest konfigurowana jako "Remote Com Port ". URZ DZENIA, KTÓRE MO NA POD CZYÆ: ADAPTER SZEREGOWY Je eli u ywana jest jako adapter szeregowy mo emy pod³aczyæ nastêpuj¹ce urz¹dzenia. Do pod³¹czenia urz¹dzeñ nale y zastosowaæ odpowiedni zestaw zawieraj¹cy odpowiednie przewody, adaptery i wtyczki. Wiecej informacji zawiera instrukcja 0FL * TAC 2000 wymaga adaptera do aby ** Przy zastosowaniu Z³¹cza szeregowego, powinna byæ zamontowana najbli ej TAC Xenta 301/302/401/ 901, po lewej stronie urz¹dzenia. Je eli nie jest to mo liwe, nale y zastosowaæ Z³¹cze szeregowe ogólne i Z³¹cze TAC Xenta: Modem. *** Kabel po³¹czeniowy TAC Xenta - PC RS232 jest stosowany do konfiguracji za pom¹c¹ PC. Mo e byæ równie stosowany do pod³¹czenia TAC Xenta 301/302, 401 i 901. Zestaw pod³¹czeniowy Urz¹dzenie Kabel po³¹cz. TAC Xenta - PC PC (TAC Vista, TAC Menta, DM 2000) (nr kat ) TAC 2000 * (patrz objaœnienia) Z³¹cze szeregowe ** TAC Xenta 301/302 (nr kat ) TAC Xenta 401 Z³¹cze szeregowe ogólne PLB (nr kat ) KE 11 Danfoss GW-M Danfoss Danduc Kabel po³¹cz. do program. TAC Xenta - PC RS232 (nr kat ) Z³¹cze TAC Xenta: Modem (nr kat ) *** (patrz objaœnienia) Wszystkie TAC Xenta, pod³¹czenie modemu (EN) 4 (6)

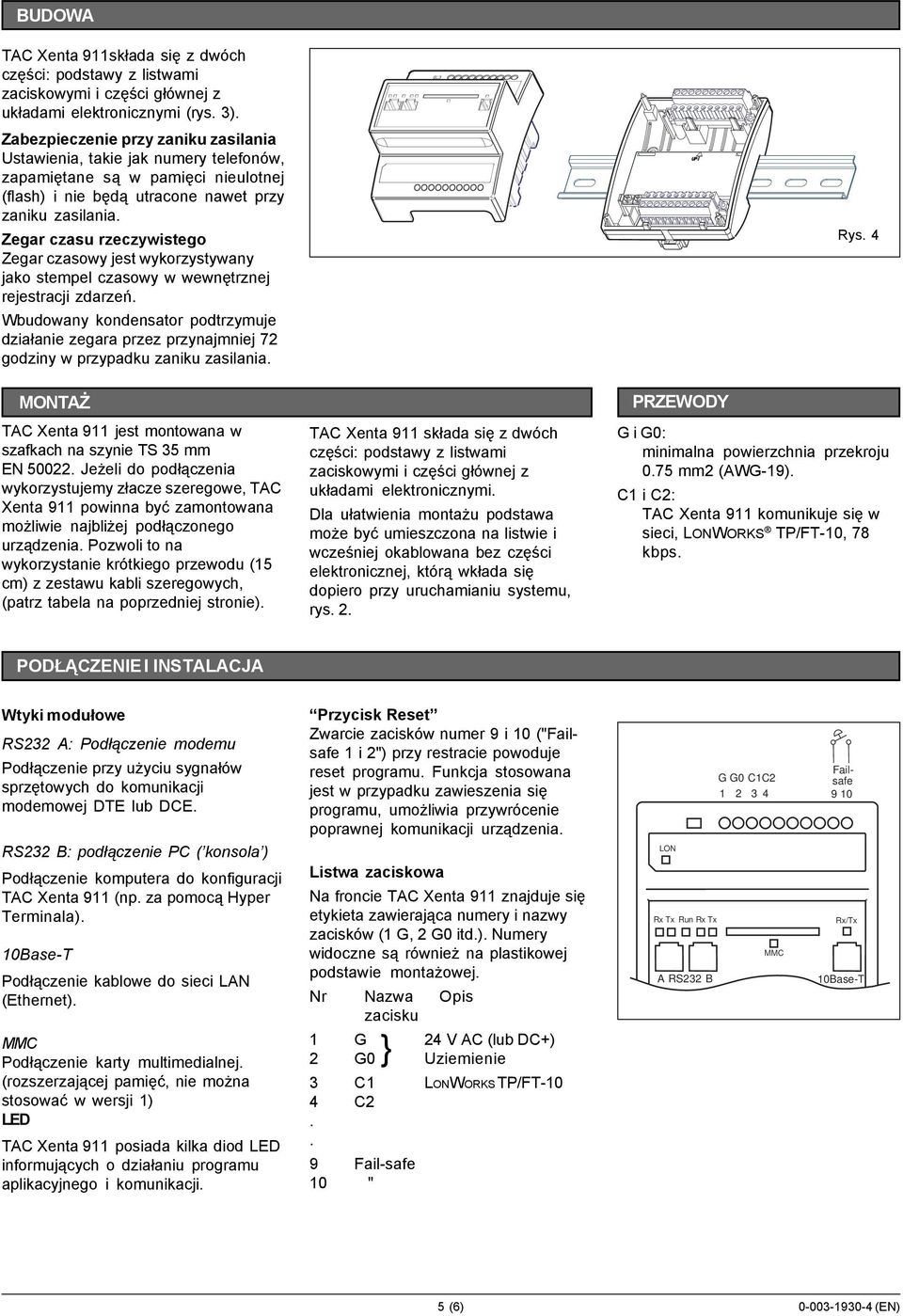

5 BUDOWA sk³ada siê z dwóch czêœci: podstawy z listwami zaciskowymi i czêœci g³ównej z uk³adami elektronicznymi (rys. 3). Zabezpieczenie przy zaniku zasilania Ustawienia, takie jak numery telefonów, zapamiêtane s¹ w pamiêci nieulotnej (flash) i nie bêd¹ utracone nawet przy zaniku zasilania. Zegar czasu rzeczywistego Zegar czasowy jest wykorzystywany jako stempel czasowy w wewnêtrznej rejestracji zdarzeñ. Wbudowany kondensator podtrzymuje dzia³anie zegara przez przynajmniej 72 godziny w przypadku zaniku zasilania. MONTA jest montowana w szafkach na szynie TS 35 mm EN Je eli do pod³¹czenia wykorzystujemy z³acze szeregowe, TAC Xenta 911 powinna byæ zamontowana mo liwie najbli ej pod³¹czonego urz¹dzenia. Pozwoli to na wykorzystanie krótkiego przewodu (15 cm) z zestawu kabli szeregowych, (patrz tabela na poprzedniej stronie). sk³ada siê z dwóch czêœci: podstawy z listwami zaciskowymi i czêœci g³ównej z uk³adami elektronicznymi. Dla u³atwienia monta u podstawa mo e byæ umieszczona na listwie i wczeœniej okablowana bez czêœci elektronicznej, któr¹ wk³ada siê dopiero przy uruchamianiu systemu, rys. 2. PRZEWODY Rys. 4 G i G0: minimalna powierzchnia przekroju 0.75 mm2 (AWG-19). C1 i C2: komunikuje siê w sieci, WORKS TP/FT-10, 78 kbps. POD CZENIE I INSTALACJA Wtyki modu³owe RS232 A: Pod³¹czenie modemu Pod³¹czenie przy u yciu sygna³ów sprzêtowych do komunikacji modemowej DTE lub DCE. RS232 B: pod³¹czenie PC ( konsola ) Pod³¹czenie komputera do konfiguracji (np. za pomoc¹ Hyper Terminala). 10Base-T Pod³¹czenie kablowe do sieci LAN (Ethernet). MMC Pod³¹czenie karty multimedialnej. (rozszerzaj¹cej pamiêæ, nie mo na stosowaæ w wersji 1) LED posiada kilka diod LED informuj¹cych o dzia³aniu programu aplikacyjnego i komunikacji. Przycisk Reset Zwarcie zacisków numer 9 i 10 ("Failsafe 1 i 2") przy restracie powoduje reset programu. Funkcja stosowana jest w przypadku zawieszenia siê programu, umo liwia przywrócenie poprawnej komunikacji urz¹dzenia. Listwa zaciskowa Na froncie znajduje siê etykieta zawieraj¹ca numery i nazwy zacisków (1 G, 2 G0 itd.). Numery widoczne s¹ równie na plastikowej podstawie monta owej. Nr Nazwa Opis zacisku 1 G 24 V AC (lub DC+) 2 G0} Uziemienie 3 C1 WORKS TP/FT-10 4 C2.. 9 Fail-safe 10 " Rx Tx Run Rx Tx A RS232 B G G0 C1C MMC Failsafe 9 10 Rx/Tx 10Base-T 5 (6) (EN)
6 (pusta strona) TAC Vista, TAC Menta, TAC Xenta and TAC I-talk are registered trademarks of TAC AB., MARK and LonWorks are registered trademarks of the Echelon Corporation (EN) 6 (6)
