1 Instrukcja uŝytkowania Ruchomy podest do cystern RS 300 Nr kat.: RS 300

2 Spis treści: Opis podestu...3 Budowa podestu...4 Dane techniczne podestu...5 Instalacja podestu...6 Opis oznakowania podestu...7 Główne zasady uŝytkowania podestu...8 Karta uŝytkowania podestu...9 Załączniki (certyfikaty wykorzystanych komponentów)...10

3 1. Opis podestu. Ruchomy podest do cystern RS 300 został zaprojektowany aby umoŝliwić bezpieczny dostęp do włazów załadunkowych autocystern lub kontenerowców. Podest pozwala w szybki sposób dotrzeć, osobie obsługującej cysternę, na jej zbiornik i w bezpieczny sposób wykonać zaplanowane czynności. Wysuwna drabina podestu pozwala dostosować wysokość roboczą do wysokości rządanej (wysokości cysterny). Przesuw drabiny wysuwnej względem drabiny stałej blokuje się po dostosowaniu wysokości roboczej. Jest to dodatkowe zabezpieczenie przed opadaniem drabiny. Podest wyłazowy zapewnia bezproblemowe przejście z drabiny podestu na cysternę. Zwarta konstrukcja oparta na czterech gumowych kołach daje się łatwo przesuwać do kolejnych włazów oraz odstawić podest od pojazdu po zakończeniu pracy. Konstrukcja wyposaŝona jest w aluminiowe obarierowanie miejsca pracy. Wysokość obarierowania chroni przed upadkiem w przypadku podknięcia lub poślizgu. Drabina podestu wyposaŝona jest w poręcze zapewniające bezpieczne przemieszczanie się pracownika wzdłuŝ drabin. Podest wykonano z wysokowytrzymałego stopu aluminium o specjalnym kształcie, stabilne podwozie wykonano ze stali zabezpieczonej przed warunkami atmosferycznymi. Stopnie drabiny wykonane są z aluminiwej blachy ryflowanej, zapobiegającej poślizgnięcie się pracownika podczas uŝytkowania. Stopnie drabiny wykonane są z aluminiwej blachy ryflowanej, zapobiegającej poślizgnięcie się pracownika podczas uŝytkowania. str. 3

4 2. Budowa podestu. Podest wyłazowy kosz zabezpieczający poręcz Pozycjoner drabiny wysuwnej drabina wysuwna lina robocza drabina stała Mechanizm stabilizujący podest Samoblokujący mechanizm podnosząco opuszczający RUP-502 podwozie stalowe koła z hamulcem - kosz zabezpieczający - wykonany z rury aluminiowej o zaokrąglonych naroŝach, spawany - poręcz - stalowa, zabezpieczona antykorozyjnie, malowana na kolor Ŝółty - drabina wysuwna - aluminiowa, specjalne profile pobocznicy, stopnie antypoślizgowe - lina robocza - lina stalowa 6mm, ocynkowana galwanicznie - drabina stała - aluminiowa, specjalne profile pobocznicy, stopnie antypoślizgowe - samoblokujący mechanizm podnosząco opuczający - certyfikowany mechanizm, elementy mechanizmu zabezpieczone antykorozyjnie (ocynk galwaniczny), regulacja ręczna korbą - podwozie stalowe - stabilne podwozie, będące konstrukcją główną podestu, zabezpieczone antykorozyjnie, malowane na kolor Ŝółty - koła z hamulcem - gumowe koła z hamulcem o nośności 650kg kaŝde - mechanizm stabilizujący podest - mechanizm dający dodatkowe podpacie w przypadku uŝytkowania podestu na nierównm podłoŝu - pozycjoner drabiny wysuwnej - słuŝy do zablokowania pozycji drabiny wysuwnej względem drabiny stałej - podest wyłazowy - zapewnia bezpieczne wyjscie na zbiornik cysterny str. 4

5 3. Dane techniczne podestu. - wymiary - wg rysunku poniŝej dopuszczalne obciąŝenie robocze - 120kg (1 osoba) - masa całkowita - 160kg - wysokość robocza - 2,95m - 4,35m - gabaryty - podest zsunięty 3,55m x 2,65m x 4,30m podest rozsunięty 3,55m x 2,65m x 5,6m str. 5

6 4. Instalacja podestu. Przed przystąpieniem do pracy z wykorzystaniem ruchomego podestu do cystern naleŝy upewnić się, Ŝe nie jest on uszkodzony lub niezdolny do uŝytku. W tym celu naleŝy przeprowadzić ogólne oględziny podestu. W przypadku jakichkolwiek wątpliwości odnośnie stanu technicznego podestu nie wolno prowadzić prac przy jego pomocy! Aby prawidłowo przygotować podest do pracy naleŝy stosować się do zaleceń opisanych poniŝej wg następującej kolejności: 1.Zwolnić hamulce (1) na czerech kołach podestu. 2.UŜywając uchwytów (2) dosunąć podest do cysterny w okolice miejsca pracy. W czasie przesuwania podestu moŝna równieŝ korzystać z podpór skośnych (A). 3.Po ustawieniu podestu w okolicach cysterny naleŝy, przy pomocy samoblokującego mechanizmu podnosząco-opuszczającego (3) wysunąć drabinę przesuwną (4) tak aby dolna krawędź aluminiowego kosza (5) znalazła się na wysokości około 0,5m ponad zbiornikiem cysterny. Aby odebrać moŝliwość przesuwania się w tym czasie podestu naleŝy zablokować dwa hamulce na kołach od strony uŝytkownika. 4.Następnie naleŝy zwolnić oba zablokowane hamulce i trzymjąc za uchwyty (2) dosunąć podest maksymalnie blisko cysterny tak aby koła przednie podestu zetknęły się z podwoziem cysterny. 5.Zablokować wszystkie cztery koła podestu (1) oraz, kręcąc pokrętłm w prawą stronę, oprzeć podstawkę stabilizującą (6) tak aby jej stopa dotknęła podłoŝa. 6.UŜywając samoblokującego mechanizmu podnosząco-opuszczającego (3), opuścić drabinę wysuwną (4) tak aby rozkładany podest (7) zetknął się z pomostem na zbiorniku cysterny lub (w przypadku kontenerowca) z kontenerem. 7.Zablokować pokrętło blokujące (8), znajdujące się na stałe na drabinie wysuwnej (4) w zaznaczonym miejscu. W tym celu naleŝy wykręcić plastikowe pokrętło o kilka obrotów w lewo, tak aby umoŝliwić obrót blokady względem jej osi obrotu. Natętpnie przekręcić blokadę aby oparła się o stopień drabiny stałej (9). Następnie naleŝy dokręcić plastikowe pokrętło, tak aby jego gwintowana część weszła w otwór w stalowej obudowie mechanizmu. 8.Wchodząc na szczeble drabiny naleŝy zachować ostroŝność. Podczas wchodzenia naleŝy przemieszczać się "po jednym stopniu" trzymając się jednocześnie poręczy (10). NaleŜy przy tym pamiętać, Ŝeby zawsze obie ręce znajdowały się na poręczach A 8 Wchodząc na drabinę naleŝy być skierowanym do niej przodem. Po wyjściu na górną platformę (7), moŝna puścić poręcze. W obrębie kosza ochronnego (5) naleŝy poruszać sie ostroŝnie, ze względu na wystające elementy konstrukcji cystern bądź kontenerów, które mogą spowodować podknięcie i upadek. 9.Po wykonaniu pracy na cysternie moŝna przystąpić do schodzenia. Stojąc na górnej pltformie (7) naleŝy się obrócić tak aby znajdować się twarzą do podestu. Trzymając się obarierowania lub poręczy rozpoczynamy schodzenie. Nie wolno schodzić z podestu będąc twarzą skierowaną w stronę wolnej przestrzeni. 10.Nie wolno przesuwać podestu podczas gdy znajduje się na niej osoba pracująca. 11.Po całkowitym zejściu pracownika z drabiny, moŝna przesunąć podest do kolejnego miejsca pracy, w tym celu naleŝy wykonać czyności od 4 do 7 w kolejności odwrotnej (7, 6, 5, 4), a nasepnie powtórzyć je w kolejności normalnej aby przygotować urządzenie do ponownego uŝycia. 12.Po całkowitym zakończeniu prac naleŝy wykonać czynności od 1 do 7 w kolejności odwrotnej (7, 6, 5, 4,3,2,1) oraz zsunąć drabinęwysuwną (9) jak równieŝ zablokować wszystkie 4 hamulce. Tak pozostawiony podest czeka na kolejne uŝycie str. 6

7 5. Opis oznakowania podestu PODEST RUCHOMY RS 300 Data produkcji: Numer seryjny: Nazwa / typ urządzenia Miesiąc i rok produkcji Numer seryjny urządzenia Uwaga: przeczytaj instrukcję Oznaczenie producenta lub dystrybutora urządzenia str. 7

8 6. Główne zasady uŝytkowania podestu. 1.Ruchomy podest do cystern RS 300 naleŝy uŝywać zgodnie z jego przeznaczeniem. 2.Osoby korzystające z podestu powinny zapoznać się z instrukcjąuŝytkowania. 3.Podest nie moŝe być uŝytkowany przez osoby, których stan zdrowia moŝe wpłynąć na bezpieczeństwo podczas codziennego uŝytkowania. 4.NaleŜy przygotować plan akcji ratunkowej, który moŝna będzie stosować w przypadku wystąpienia takiej potrzeby. 5.Zabronione jest wykonywanie jakichkolwiek modyfikacji w urządzeniu bez pisemnej zgody producenta. 6.Jakiekolwiek naprawy urządzenia mogą być wykonane jedynie przez producenta urządzenia lub jego upowaŝnionego do tego przedstawiciela. 7.Przed przystąpieniem do uŝytkowania urządzenia naleŝy upewnić się, czy wszystkie elementy pracują prawidłowo. NaleŜy dokonać dokładne oględziny. 8.Podest naleŝy konserwować i wykonywać jego przegląd techniczny przynajmniej raz w roku. Przegląd ten powinien zostać wykonany przez producenta lub instytucję przez niego wskazaną/upowaŝnioną. Regularne przeglądy okresowe są zasadniczą sprawą jeŝeli chodzi o stan urządzenia i bezpieczeństwo uŝytkownika, które zaleŝy od pełnej sprawności i trwałości urządzenia. 9.Podczas przeglądu okresowego naleŝy sprawdzać czytelność wszystkich oznaczeń urządzenia. 10.NaleŜy dbać o czystość podestu, schodnia drabin nie powinna zostać zabrudzona środkami smarnymi ani chemicznymi. 11.Wszelkie wątpliwości co do poprawnego funkcjonowania urządzenia naleŝy zgłaszać bezpośredniemu przełoŝonemu. str. 8

9 7. Karta uŝytkowania podestu. K A R T A U ś Y T K O W A N I A Nazwa urządzenia Podest ruchomy Typ RS 300 Numer seryjny Długość [m] --- Data prod. mm.rrrr Data odbioru Nazwa uŝytkownika dd.mm.rrrr Lokalizacja Kraj/miasto Adres firmy/uŝytkownika REJESTR KONTROLI I NAPRAW Data Przyczyna kontroli lub naprawy Stwierdzone uszkodzenia, naprawy, itp. Data następnej kontroli Nazwisko I podpis wykonawcy str. 9

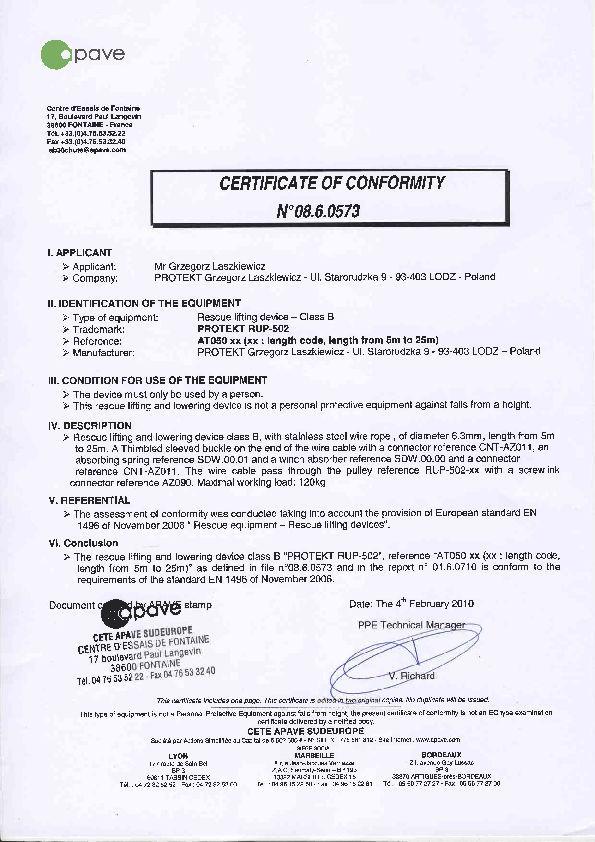

10 8. Załączniki (certyfikaty wykorzystanych komponentów). str. 10
