1 Pos : 1 /T B/M ontag eanlei tung/montageanleitung Instrukcja montaŝu Instalacji, rozruchu i kontroli moŝe podejmować się wyłącznie autoryzowany specjalistyczny personel. Szczegółowe informacje na temat bezpieczeństwa zamieszczono w rozdziale 2 niniejszej instrukcji eksploatacji Odpowiedzialność instalatora (montaŝystów) Przeprowadzenie montaŝu małego dźwigu towarowego naleŝy zlecić instalatorowi w oparciu o instrukcje montaŝu. Podczas montaŝu naleŝy uwzględnić rzeczywiste warunki panujące na miejscu i wynikające z nich zagroŝenia. NaleŜy przestrzegać obowiązujących w tym zakresie krajowych przepisów. Prac montaŝowych moŝe podejmować się wyłącznie przeszkolony i autoryzowany specjalistyczny personel. Prac na układach oraz podzespołach elektrycznych mogą podejmować wyłącznie wykwalifikowani elektrycy. NaleŜy stosować środki ochrony indywidualnej. W szczególności podczas prac w szybie naleŝy stosować odpowiednie zabezpieczenia. Strefy robocze, takie jak np. wejście do szybu oraz maszynowni naleŝy zabezpieczyć i odgrodzić. Do prac uŝywać wyłącznie odpowiednich narzędzi i podnośników. Przestrzegać dopuszczalnego udźwigu podnośników, punktów mocowań i elementów przejmujących obciąŝenie. Przestrzegać momentów dokręcajacych złączy śrubowych podanych w tabeli. Przed przystąpieniem do prac montaŝowych wyłączyć zasilanie małego dźwigu towarowego wyłącznikiem głównym i zabezpieczyć go przed moŝliwością ponownego włączenia. Instalator musi sprawdzić i potwierdzić w formie pisemnej, Ŝe mały dźwig towarowy został zamontowany prawidłowo, został połączony z przewidzianymi dla niego elementami budynku a szyb został prawidłowo obudowany. W przeciwnym razie rozruch jest zabroniony. Kontrole przed rozruchem naleŝy przeprowadzić zgodnie z EN81-3: 2000 załącznik D. Prawidłowość montaŝu musi zostać udokumentowana przez montaŝystów w formie pisemnej. Instrukcję montaŝu naleŝy zachować.

2 Wartości dla konstrukcji stalowych / ocynkowanych galwanicznie śrub Momenty dokręcające [Nm] d M5 2,5 5,4 7 M6 4,5 9,5 13 M M M M M Tabela: momenty dokręcające dla stali OstrzeŜenie! Niebezpieczeństwo obraŝeń w przypadku braku odpowiednich kwalifikacji! MontaŜu, rozruchu i kontroli moŝe podejmować się wyłącznie autoryzowany specjalistyczny personel Z tego powodu: Zlecać prace w tym zakresie wyłącznie specjalistycznemu personelowi. Strefy zagroŝenia (np. szyb dźwigu, maszynownia) naleŝy odgrodzić. OstrzeŜenie! Niebezpieczeństwo obraŝeń na skutek nieprawidłowego zabezpieczenia przed wejściem do szybu dźwigu! Nieprawidłowe zabezpieczenie szybu dźwigu na czas prac instalacyjnych lub konserwacyjnych grozi cięŝkimi obraŝeniami lub śmiercią. Z tego powodu: Przed wejściem do szybu dźwigu autoryzowany personel musi unieruchomić urządzenie i aktywować wszystkie układy bezpieczeństwa. W strefach zagroŝenia moŝe przebywać wyłącznie autoryzowany specjalistyczny personel.

3 Kontrola drzwi szybu Przed uŝyciem małego dźwigu towarowego w trybie ręcznym: Upewnić się, Ŝe w w szybie nie przebywają Ŝadne osoby. 1 Zwolnić hamulec (1) Obracając kołem ręcznym (2) przemiescić kabinę ze stefy drzwi. Sprawdzić, czy drzwi szybu dają się otworzyć. śadne z drzwi szybu nie powinny dać się otworzyć Kontrola układu hamowania Załadować kabinę obciąŝeniem 125% udźwigu. Zjechać kabiną w dół. Po osiągnięciu prędkości nominalnej zatrzymać kabinę. Kabina musia zostać pewnie wyhamowana aŝ do całkowitego zatrzymania Kontrole okresowe W trakcie uŝytkowania dźwigi naleŝy poddawać przeglądom okresowym celem sprawdzenia ich stanu technicznego. Kontrole naleŝy przeprowadzić zgodnie z EN81-3: 2000 załącznik E.1. Częstość kontroli: w zaleŝności od krajowych przepisów i okresu obciąŝenia Kontrole po modyfikacjach i wypadkach W przypadku dokonania istotnych modyfikacji lub po wypadku musi zostać przeprowadzona kontrola urządzenia celem sprawdzenia zgodności dźwigu z EN 81-3:2000. Kontrole naleŝy przeprowadzić zgodnie z załącznikiem E.2 wymienionej normy.

4 Pos : 2.1 /T B/M ontag eunterlagen T ypen/t yp Typ /14F; /15F

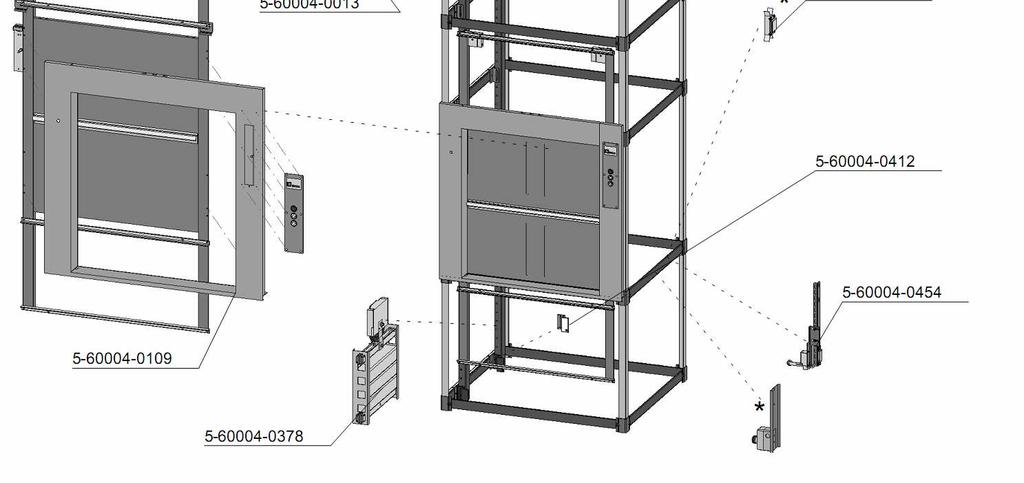

5 Typ /14F; /15F *: jeŝeli jest na wyposaŝeniu!

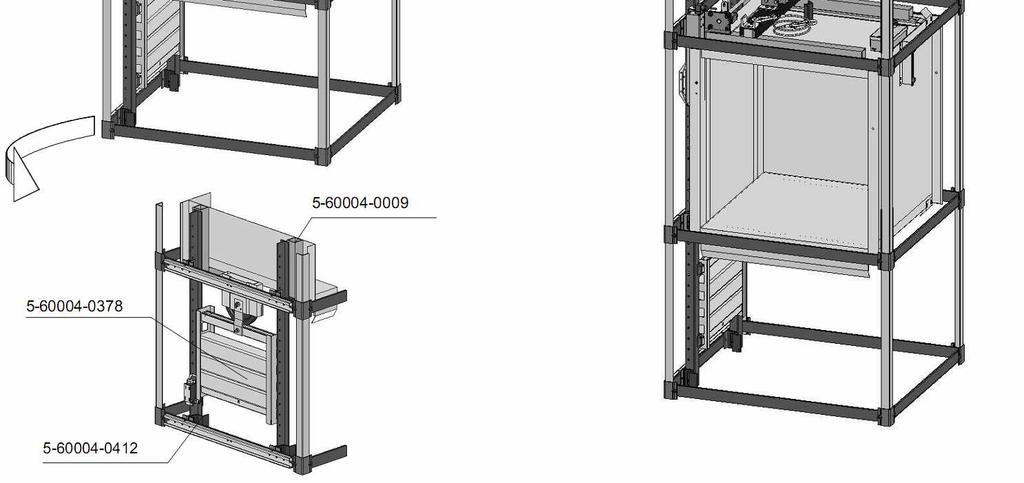

6 Typ /14F; /15F

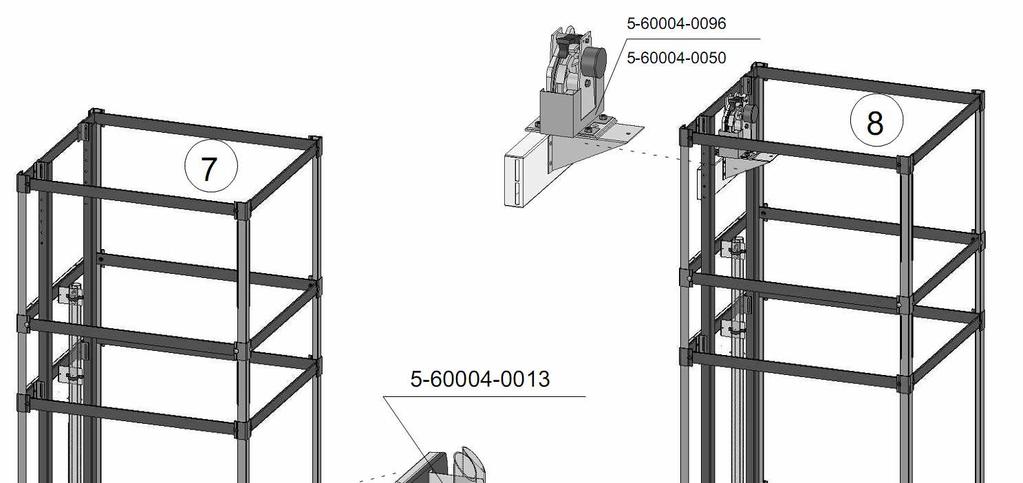

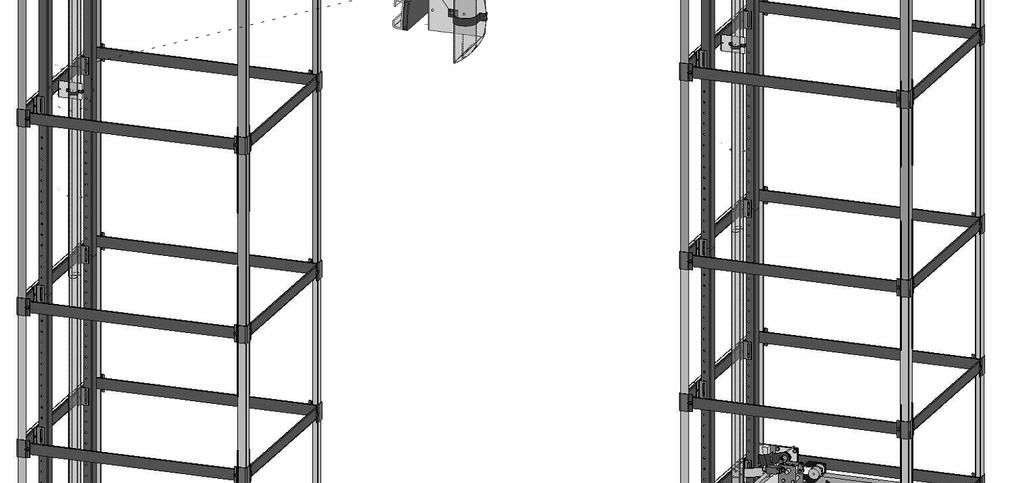

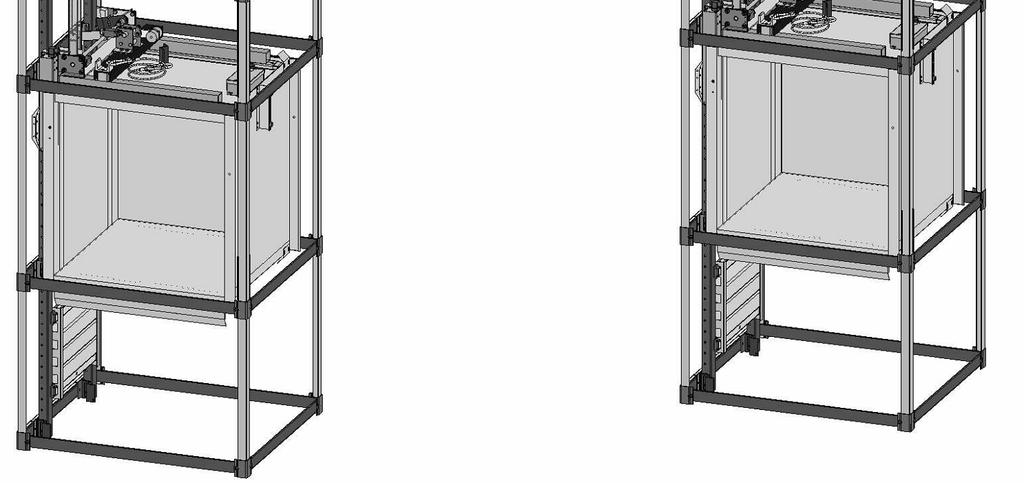

7 Typ /14F; /15F

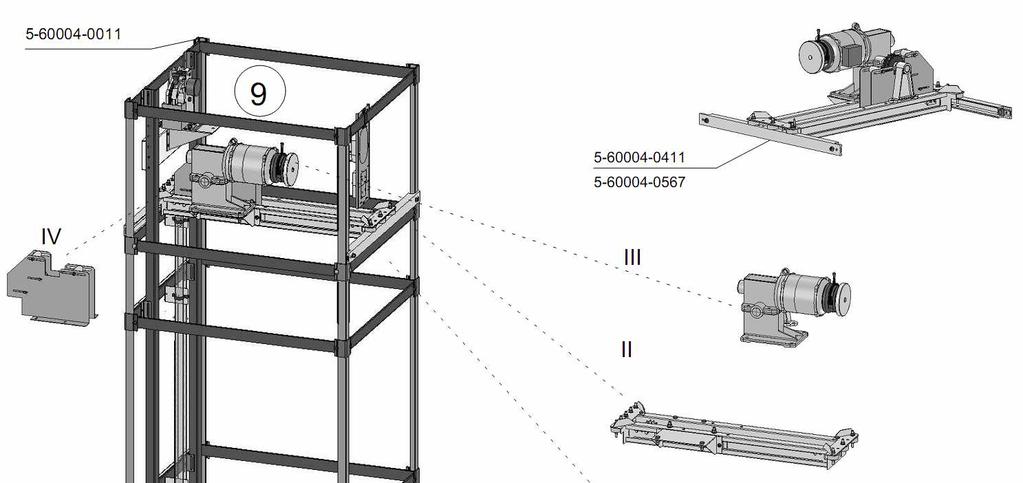

8 Typ /14F; /15F

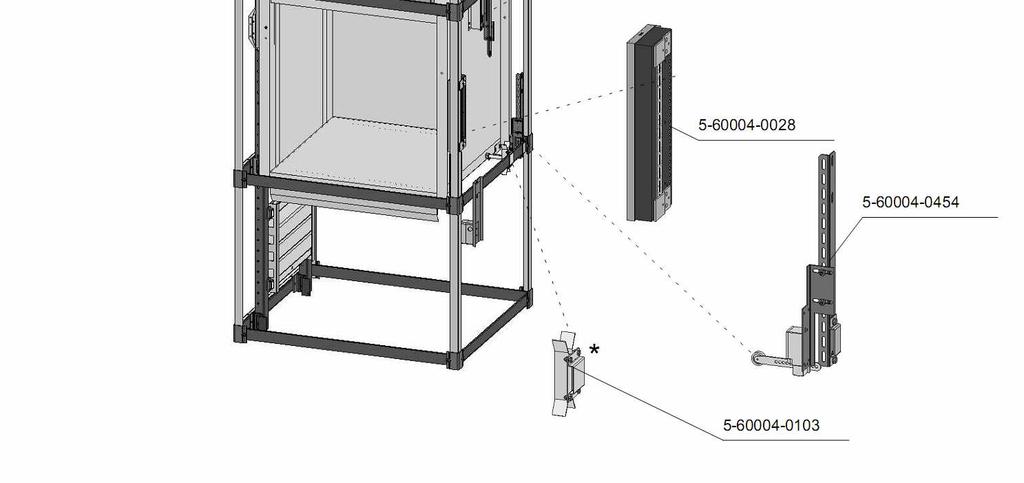

9 Typ /14F; /15F

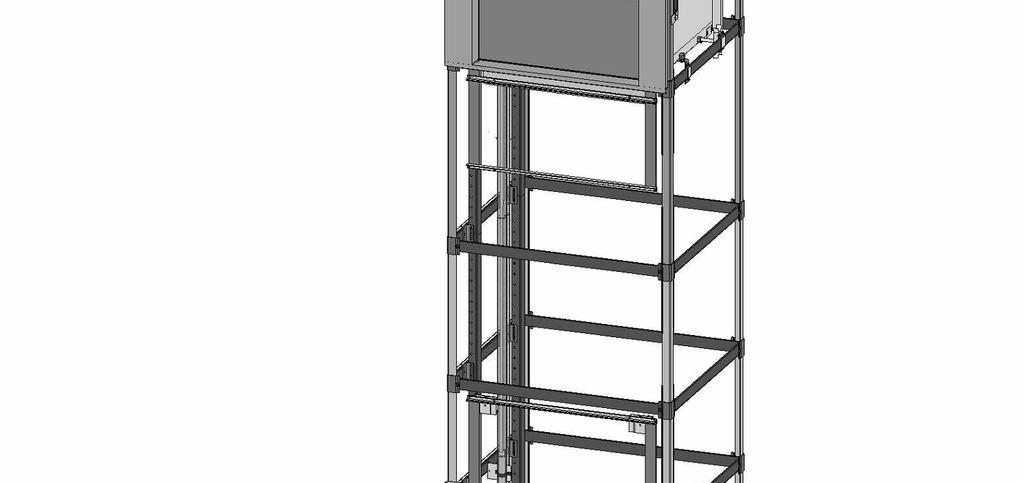

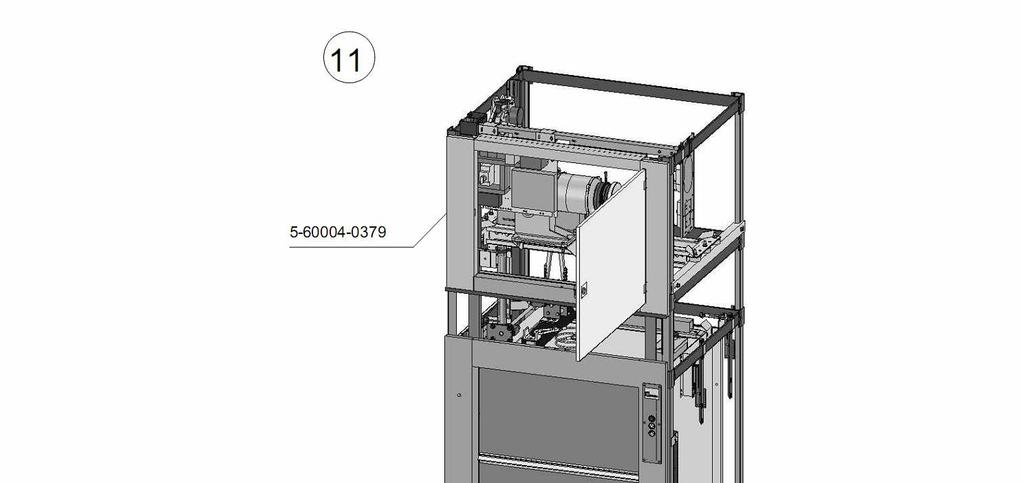

10 Typ /14F; /15F *: jeŝeli jest na wyposaŝeniu!

11 Typ /14F; /15F *: jeŝeli jest na wyposaŝeniu

12 Typ /14F; /15F

13 S Pos : 2.2 /T B/M ontag eunterlagen Allgemei Regulowana prowadnica 1: Po poluzowaniu śrub moŝna ustawić odchyłkę prowadnicy! 1

14 Pos : 2.3 /T B/M ontag eunterlagen Allgemei Uchwyt kabla zwisowego

15 Pos : 2.4 /T B/M ontag eunterlagen Allgemei Zakotwienie rusztowania szybu 1: Dno podstawy szybu 2: Ściana szybu 3: Strop szybu Sposób mocowania (np. kołki) dostosować w miejscu montaŝu do bryły budynku (4x) 2 (4x) 1 1 (4x)

16 Pos : 2.5 /T B/M ontag eunterlagen Allgemei Skrzynka odgałęźna piętra

17 Pos : 2.6 /T B/M ontag eunterlagen Allgemei Rusztowanie X-Y-Wymiary podano na rysunku montaŝowym do zamówienia! y y x1 x2 x3 x2 x Z W X1 X2 X3 Z W

18 Pos : 2.7 /T B/M ontag eunterlagen Allgemei Wyłącznik magnetyczny 1: Czerwony 2: Zielony 1 2

19 Pos : 2.8 /T B/M ontag eunterlagen Allgemei Układ podpierający 1,8 m

20 Pos : 2.9 /T B/M ontag eunterlagen Allgemei Prowadnica wjazdowa / 3 szyna prowadnicza JeŜeli jest na wyposaŝeniu!

21 Pos : 2.10 /TB/Montageunterl agen Allgemei n/ Awaryjny wyłącznik krańcowy 1-biegunowy

22 Pos : 2.11 /TB/Montageunterl agen Allgemei n/ : Kettenspanngewicht (falls vorhanden) Uchwyt rury łańcuchowej 1 BKG /27 BKG /3

23 Pos : 2.12 /TB/Montageunterl agen Allgemei n/ Chwytacz rolety

24 Pos : 2.13 /TB/Montageunterl agen Allgemei n/ Zderzak nakładany

25 Pos : 2.14 /TB/Montageunterl agen Allgemei n/ Ogranicznik prędkości, ObciąŜnik napinający S: 400, 600 S: 300

26 Pos : 2.15 /TB/Montageunterl agen Allgemei n/ Ogranicznik prędkości 53 37

27 Pos : 2.16 /TB/Montageunterl agen Allgemei n/ Łańcuch

28 Pos : 2.17 /TB/Montageunterl agen Allgemei n/ Drzwi przesuwne 1: Wymiary wg rysunku instalacji 2: Listwę transportową moŝna zdjąć przed montaŝem 2 1 2

29 Pos : 2.18 /TB/Montageunterl agen Allgemei n/ Drzwi maszynowni

30 Pos : 2.19 /TB/Montageunterl agen Allgemei n/ Tablica rozdzielcza

31 Pos : 2.20 /TB/Montageunterl agen Allgemei n/ Stała krzywka / Krzywka magnetyczna

32 Pos : 2.21 /TB/Montageunterl agen Allgemei n/ Maszynownia 1: Względem ogranicznika prędkości 2: Względem obciąŝnika napinającego H8 H8 H6 1 2

33 Pos : 2.22 /TB/Montageunterl agen Allgemei n/ Zespół napędowy 1: Koniec rury łańcuchowej górny 2: Końce łańcuchów 3: Kabina znajduje się na najniŝszym przystanku

34 Pos : 2.23 /TB/Montageunterl agen Allgemei n/ Osłona blaszana łańcucha
