Formierka PróŜniowa do formowania wgłębnego

Transkrypt

1 Formierka PróŜniowa do formowania wgłębnego JT-18 INSTRUKCJA UśYTKOWANIA Wyłączny Dystrybutor: Dział Handlowy:, Zapraszamy na stronę internetową:

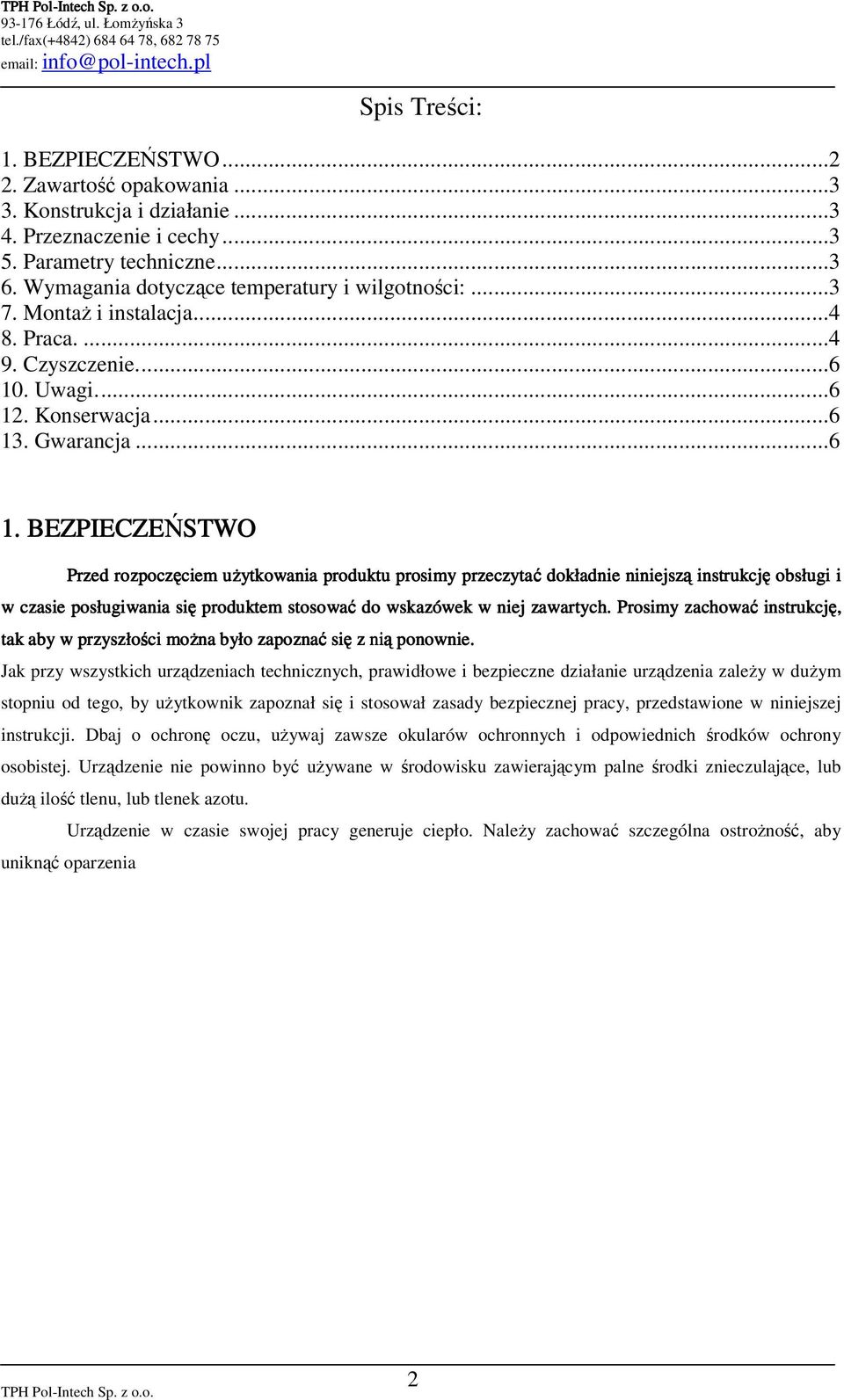

2 Spis Treści: 1. BEZPIECZEŃSTWO Zawartość opakowania Konstrukcja i działanie Przeznaczenie i cechy Parametry techniczne Wymagania dotyczące temperatury i wilgotności: MontaŜ i instalacja Praca Czyszczenie Uwagi Konserwacja Gwarancja BEZPIECZEŃSTWO Przed rozpoczęciem ciem uŝytkowania u produktu prosimy przeczytać dokładnie niniejszą instrukcję obsługi i w czasie posługiwania się produktem stosować do wskazówek w niej zawartych. Prosimy zachować instrukcję, tak aby w przyszłości moŝna było zapoznać się z nią ponownie. Jak przy wszystkich urządzeniach technicznych, prawidłowe i bezpieczne działanie urządzenia zaleŝy w duŝym stopniu od tego, by uŝytkownik zapoznał się i stosował zasady bezpiecznej pracy, przedstawione w niniejszej instrukcji. Dbaj o ochronę oczu, uŝywaj zawsze okularów ochronnych i odpowiednich środków ochrony osobistej. Urządzenie nie powinno być uŝywane w środowisku zawierającym palne środki znieczulające, lub duŝą ilość tlenu, lub tlenek azotu. Urządzenie w czasie swojej pracy generuje ciepło. NaleŜy zachować szczególna ostroŝność, aby uniknąć oparzenia 2

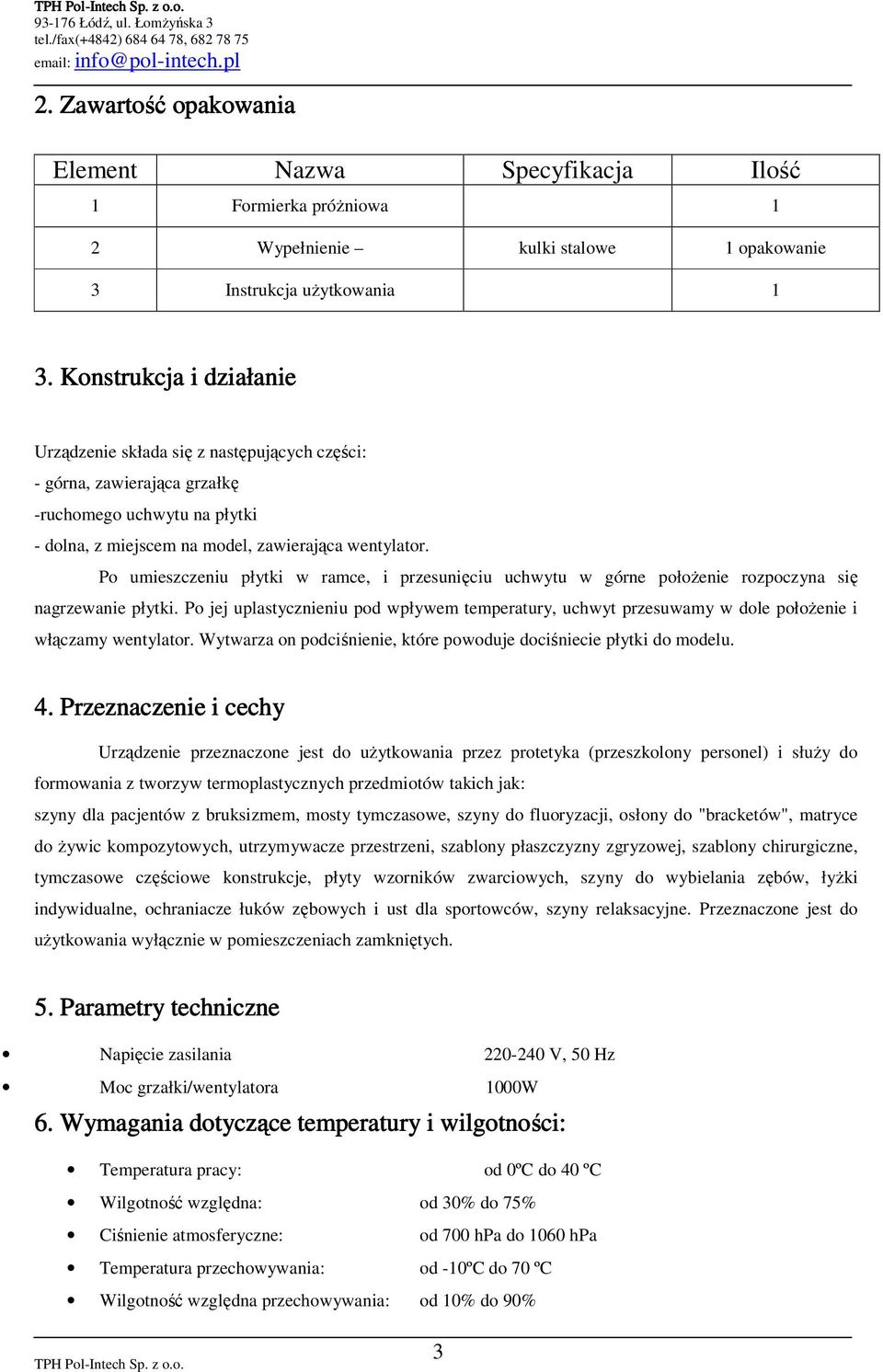

3 2. Zawartość opakowania Element Nazwa Specyfikacja Ilość 1 Formierka próŝniowa 1 2 Wypełnienie kulki stalowe 1 opakowanie 3 Instrukcja uŝytkowania 1 3. Konstrukcja i działanie Urządzenie składa się z następujących części: - górna, zawierająca grzałkę -ruchomego uchwytu na płytki - dolna, z miejscem na model, zawierająca wentylator. Po umieszczeniu płytki w ramce, i przesunięciu uchwytu w górne połoŝenie rozpoczyna się nagrzewanie płytki. Po jej uplastycznieniu pod wpływem temperatury, uchwyt przesuwamy w dole połoŝenie i włączamy wentylator. Wytwarza on podciśnienie, które powoduje dociśniecie płytki do modelu. 4. Przeznaczenie i cechy Urządzenie przeznaczone jest do uŝytkowania przez protetyka (przeszkolony personel) i słuŝy do formowania z tworzyw termoplastycznych przedmiotów takich jak: szyny dla pacjentów z bruksizmem, mosty tymczasowe, szyny do fluoryzacji, osłony do "bracketów", matryce do Ŝywic kompozytowych, utrzymywacze przestrzeni, szablony płaszczyzny zgryzowej, szablony chirurgiczne, tymczasowe częściowe konstrukcje, płyty wzorników zwarciowych, szyny do wybielania zębów, łyŝki indywidualne, ochraniacze łuków zębowych i ust dla sportowców, szyny relaksacyjne. Przeznaczone jest do uŝytkowania wyłącznie w pomieszczeniach zamkniętych. 5. Parametry techniczne Napięcie zasilania V, 50 Hz Moc grzałki/wentylatora 1000W 6. Wymagania dotyczące ce temperatury i wilgotności: Temperatura pracy: od 0ºC do 40 ºC Wilgotność względna: od 30% do 75% Ciśnienie atmosferyczne: od 700 hpa do 1060 hpa Temperatura przechowywania: od -10ºC do 70 ºC Wilgotność względna przechowywania: od 10% do 90% 3

4 Ciśnienie atmosferyczne przechowywania: od 500 hpa do 1060 hpa 7. MontaŜ i instalacja Szanowni Państwo, Urządzenie dostarczone jest w stanie zmontowanym. Proszę otworzyć opakowanie transportowe i sprawdzić obecność wszystkich elementów. - Formierka - Woreczek zawierający wypełniacz-kulki stalowe instrukcja obsługi Ustawić formierkę na równej, płaskiej powierzchni, gdzie nie będzie naraŝona na wstrząsy, wilgoć i bezpośrednie światło słoneczne. Podłączyć wtyczkę do gniazdka. Urządzenie jest gotowe do pracy 8. Praca. Cykl pracy moŝemy podzielić na podstawowe etapy: - zakładanie płytki i modelu - nagrzewanie - formowanie - zdejmowanie gotowej płytki 4

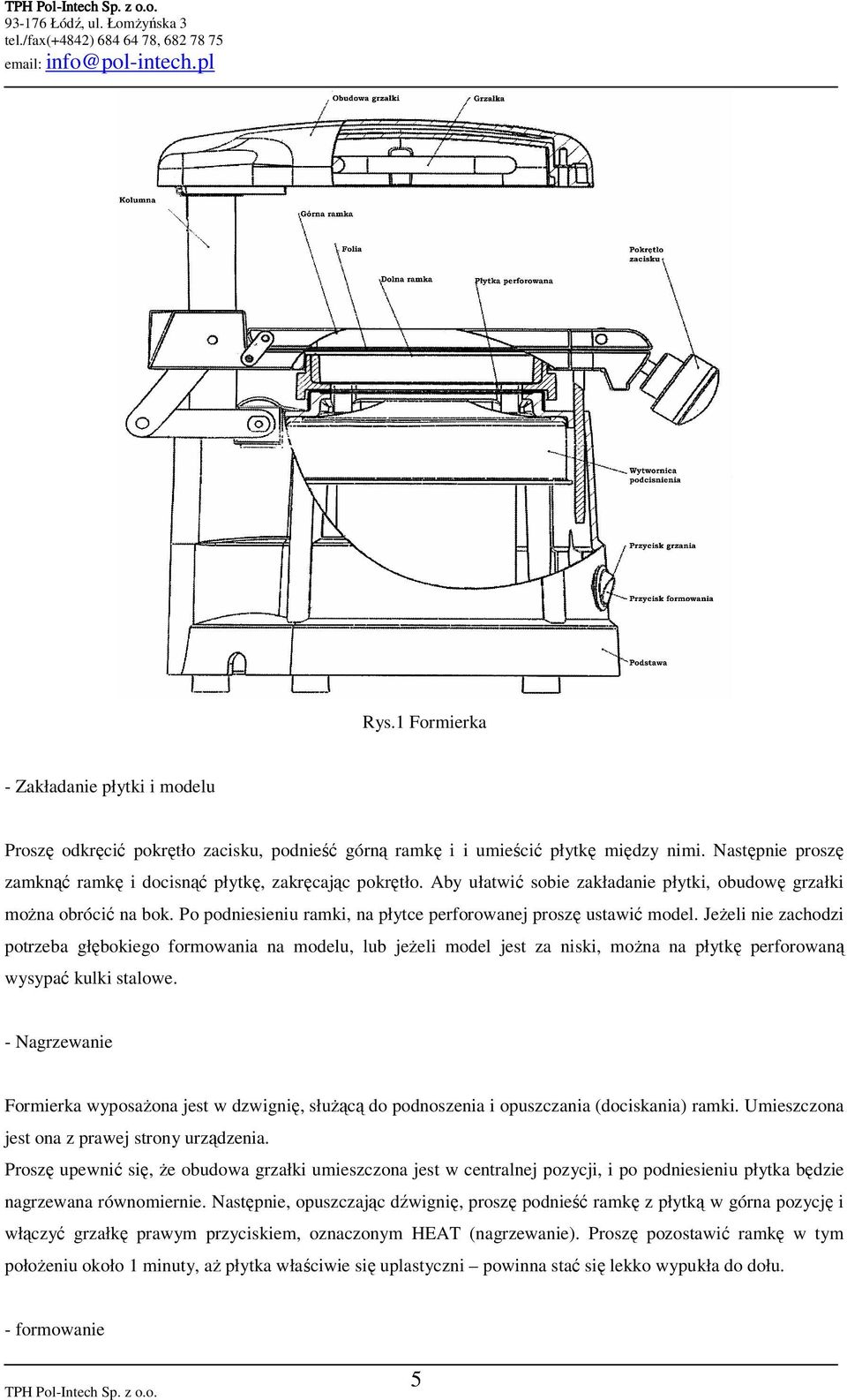

5 Rys.1 Formierka - Zakładanie płytki i modelu Proszę odkręcić pokrętło zacisku, podnieść górną ramkę i i umieścić płytkę między nimi. Następnie proszę zamknąć ramkę i docisnąć płytkę, zakręcając pokrętło. Aby ułatwić sobie zakładanie płytki, obudowę grzałki moŝna obrócić na bok. Po podniesieniu ramki, na płytce perforowanej proszę ustawić model. JeŜeli nie zachodzi potrzeba głębokiego formowania na modelu, lub jeŝeli model jest za niski, moŝna na płytkę perforowaną wysypać kulki stalowe. - Nagrzewanie Formierka wyposaŝona jest w dzwignię, słuŝącą do podnoszenia i opuszczania (dociskania) ramki. Umieszczona jest ona z prawej strony urządzenia. Proszę upewnić się, Ŝe obudowa grzałki umieszczona jest w centralnej pozycji, i po podniesieniu płytka będzie nagrzewana równomiernie. Następnie, opuszczając dźwignię, proszę podnieść ramkę z płytką w górna pozycję i włączyć grzałkę prawym przyciskiem, oznaczonym HEAT (nagrzewanie). Proszę pozostawić ramkę w tym połoŝeniu około 1 minuty, aŝ płytka właściwie się uplastyczni powinna stać się lekko wypukła do dołu. - formowanie 5

6 Po nagrzaniu i uplastycznieniu płytki, proszę włączyć lewym przyciskiem oznaczonym MODEL wytwornicę podciśnienia, i szybkim ruchem dźwigni opuścić ramkę. Nagrzana, plastyczna płytka zostanie przez ciśnienie atmosferyczne dociśnięta do modelu. Proszę wyłączyć grzanie, wyłączając prawy przycisk. Po ostygnięciu, proszę wyłączyć podciśnienie lewym przyciskiem. Następnie proszę odkręcić w lewo pokrętło zacisku, podnieść górną ramkę, i wyjąc płytkę. UWAGA! Proszę zachować ostroŝność w czasie obsługi, grzałka jest gorąca! 9. Czyszczenie. Wszystkie powierzchnie mogą być czyszczone i dezynfekowane za pomocą miękkiej ściereczki z łagodnym środkiem. Nie wolno uŝywać środków czyszczących zawierających materiały ścierne, ani agresywnych środków dezynfekcyjnych. 10. Uwagi. a) Oczyść kompletne urządzenie przed i po uŝyciu. b) Nie dopuszczaj do bezpośredniego kontaktu grzałki z materiałem płytki c) Nie zakrywaj otworów wentylacyjnych. 12. Konserwacja a) Kiedy urządzenie nie będzie uŝytkowane przez dłuŝszy czas, przechowuj je w opakowaniu w suchym miejscu. b) Nie przechowuj razem z substancjami toksycznymi, Ŝrącymi i mogącymi eksplodować Gwarancja Producent zaświadcza, iŝ urządzenia są wolne od braków materiału jak równieŝ wykonania i powinny działać w sposób zadowalający w warunkach normalnego uŝytkowania przez okres dwóch lat od daty zakupu, jeŝeli urządzenie jest eksploatowane zgodnie z jego przeznaczeniem i w warunkach otoczenia przewidzianych dla sprzętu tego typu, instalacja urządzenia w warunkach pracy spełnia wymogi zawarte w instrukcji uŝytkowania, urządzenie jest obsługiwane zgodnie z instrukcją uŝytkowania przez przeszkolony personel. Stosowanie środków zapobiegawczych naleŝy do nabywcy. Producent i dystrybutor w Ŝadnym wypadku nie ponosi odpowiedzialności za szkody wynikłe z niezgodnego z zasadami i zaleceniami uŝytkowania urządzenia. 6
