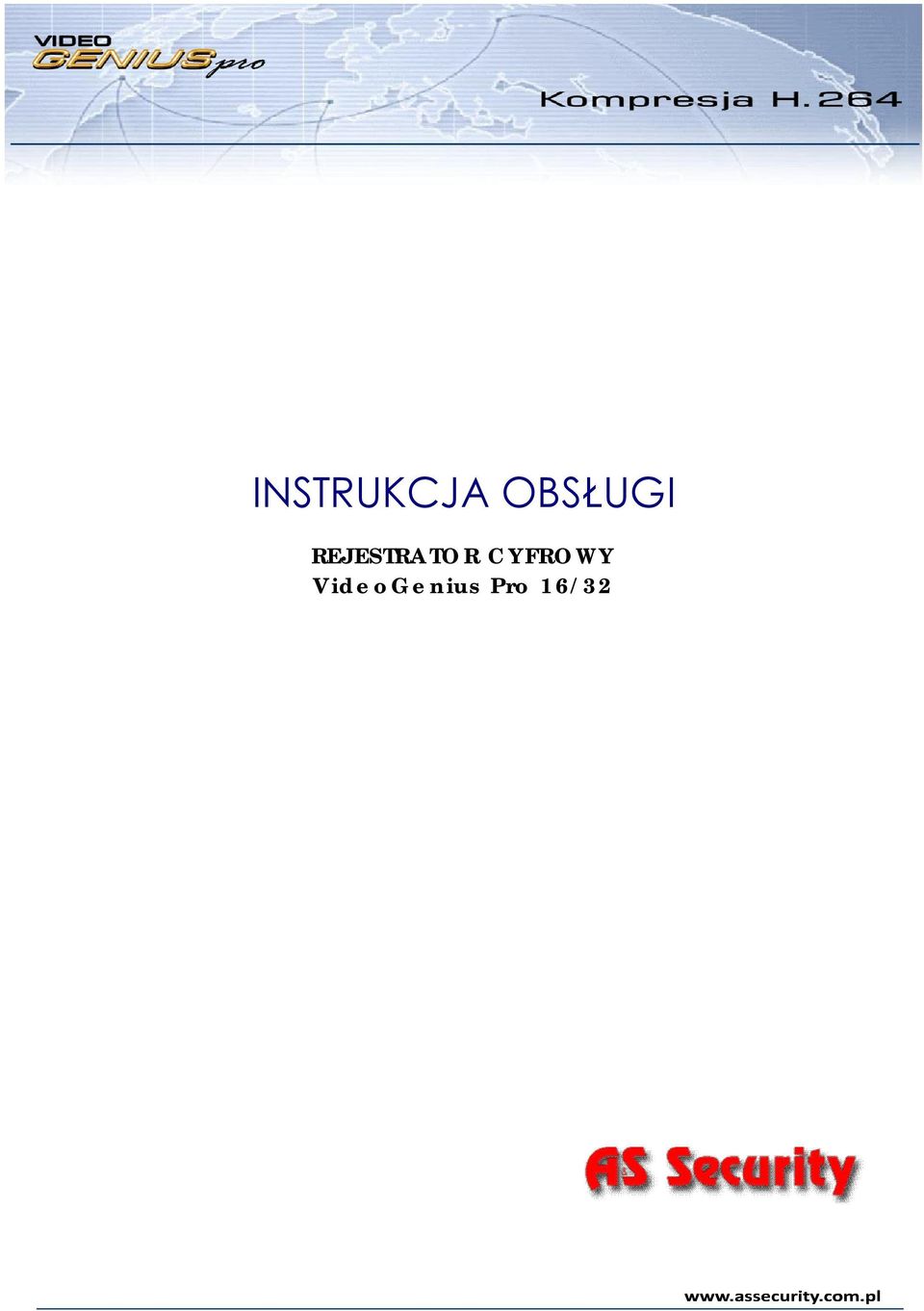

1 INSTRUKCJA OBSŁUGI REJESTRATOR CYFROWY VideoGenius Pro 16/32

2 2

3 Spis treści: 1.Ikony i przyciski na ekranie głównym Logowanie / Rozłączanie / Zakończenie Adres IP: Zaloguj: Wyloguj (Logout): Przeładuj: Zakończ: Ustawienia systemu Nazwa hosta DNS Admin IP Publiczny Dodawanie serwera do system Usuwanie serwera z systemu Ustawienia PTZ Port COM (zewnętrzny) Ustawienia kamer (każdej z osobna) Nazwa kamery Wyłącz kamerę Jasność: Kontrast: Barwa: Nasycenie: Opis kamery Czas nagrania Tekst transakcji Obiekt WDR DNB Tryb nagrywania RAW kl./sek Sieciowe (RNR) Auto.WDR Nagr.WDR Nagrywanie ciągłe Jakość zdarzeń Ustawienia jakości Główny strumień Nagrywanie Pomocniczy strumień Kopiuj ust Konf. DNB Konfiguracja DNB. Detekcja Nowych/Brakujących obiektów Administracja użytkowników Ustawienia lokalne Makra-ustawienia

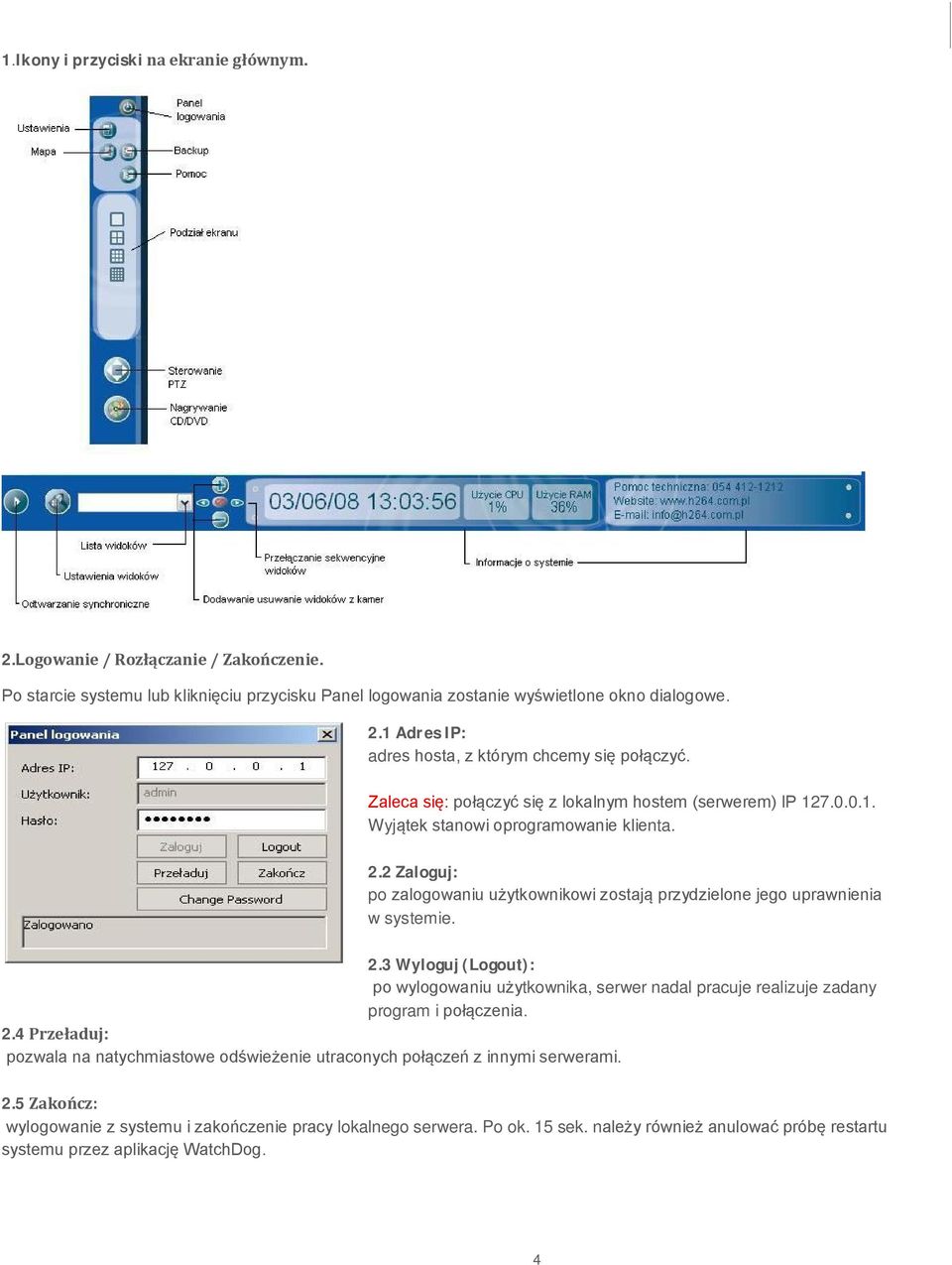

4 1.Ikony i przyciski na ekranie głównym. 2.Logowanie / Rozłączanie / Zakończenie. Po starcie systemu lub kliknięciu przycisku Panel logowania zostanie wyświetlone okno dialogowe. 2.1 Adres IP: adres hosta, z którym chcemy się połączyć. Zaleca się: połączyć się z lokalnym hostem (serwerem) IP Wyjątek stanowi oprogramowanie klienta. 2.2 Zaloguj: po zalogowaniu użytkownikowi zostają przydzielone jego uprawnienia w systemie. 2.3 Wyloguj (Logout): po wylogowaniu użytkownika, serwer nadal pracuje realizuje zadany program i połączenia. 2.4 Przeładuj: pozwala na natychmiastowe odświeżenie utraconych połączeń z innymi serwerami. 2.5 Zakończ: wylogowanie z systemu i zakończenie pracy lokalnego serwera. Po ok. 15 sek. należy również anulować próbę restartu systemu przez aplikację WatchDog. 4

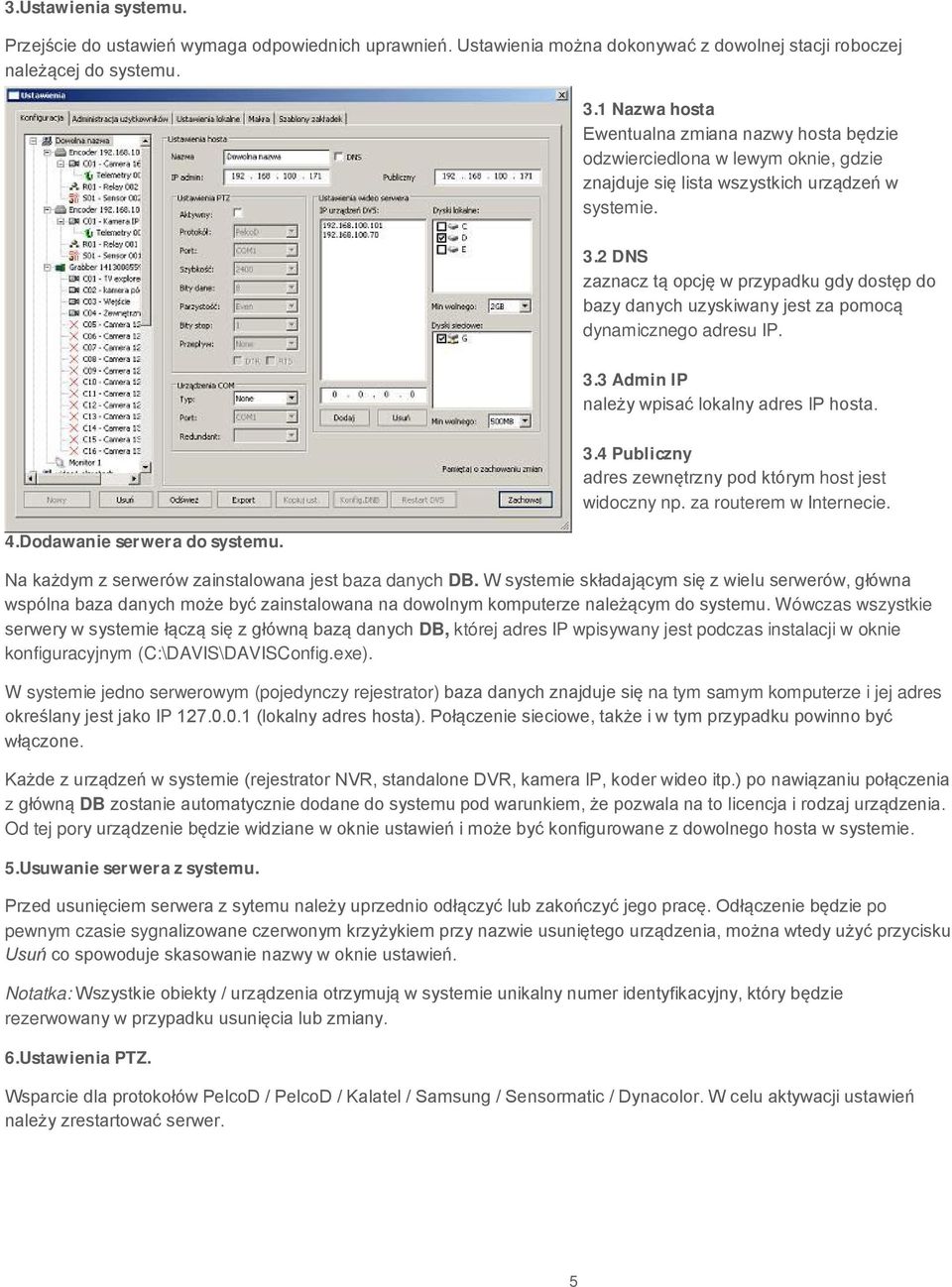

5 3.Ustawienia systemu. Przejście do ustawień wymaga odpowiednich uprawnień. Ustawienia można dokonywać z dowolnej stacji roboczej należącej do systemu. 3.1 Nazwa hosta Ewentualna zmiana nazwy hosta będzie odzwierciedlona w lewym oknie, gdzie znajduje się lista wszystkich urządzeń w systemie. 3.2 DNS zaznacz tą opcję w przypadku gdy dostęp do bazy danych uzyskiwany jest za pomocą dynamicznego adresu IP. 3.3 Admin IP należy wpisać lokalny adres IP hosta. 4.Dodawanie serwera do systemu. 3.4 Publiczny adres zewnętrzny pod którym host jest widoczny np. za routerem w Internecie. Na każdym z serwerów zainstalowana jest baza danych DB. W systemie składającym się z wielu serwerów, główna wspólna baza danych może być zainstalowana na dowolnym komputerze należącym do systemu. Wówczas wszystkie serwery w systemie łączą się z główną bazą danych DB, której adres IP wpisywany jest podczas instalacji w oknie konfiguracyjnym (C:\DAVIS\DAVISConfig.exe). W systemie jedno serwerowym (pojedynczy rejestrator) baza danych znajduje się na tym samym komputerze i jej adres określany jest jako IP (lokalny adres hosta). Połączenie sieciowe, także i w tym przypadku powinno być włączone. Każde z urządzeń w systemie (rejestrator NVR, standalone DVR, kamera IP, koder wideo itp.) po nawiązaniu połączenia z główną DB zostanie automatycznie dodane do systemu pod warunkiem, że pozwala na to licencja i rodzaj urządzenia. Od tej pory urządzenie będzie widziane w oknie ustawień i może być konfigurowane z dowolnego hosta w systemie. 5.Usuwanie serwera z systemu. Przed usunięciem serwera z sytemu należy uprzednio odłączyć lub zakończyć jego pracę. Odłączenie będzie po pewnym czasie sygnalizowane czerwonym krzyżykiem przy nazwie usuniętego urządzenia, można wtedy użyć przycisku Usuń co spowoduje skasowanie nazwy w oknie ustawień. Notatka: Wszystkie obiekty / urządzenia otrzymują w systemie unikalny numer identyfikacyjny, który będzie rezerwowany w przypadku usunięcia lub zmiany. 6.Ustawienia PTZ. Wsparcie dla protokołów PelcoD / PelcoD / Kalatel / Samsung / Sensormatic / Dynacolor. W celu aktywacji ustawień należy zrestartować serwer. 5

6 7.Port COM (zewnętrzny). Wsparcie dla przełącznika wideo Pelco9760, klawiatury CM9760 KBD i innych. W celu aktywacji ustawień należy zrestartować serwer. IP urządzeń DVS: Wsparcie dla różnych urządzeń sieciowych serii DS takich jak koder wideo, kamera IP, stand alone DVR itp. Do jednego serwera NVR Można podłączyć maksymalnie 16 urządzeń IP do jednego serwera. Min wolnego: Nagrania wideo mogą być przechowywane na dyskach lokalnych oraz sieciowych. Ilość wolnego miejsca na dyskach, gdzie nie będzie zapisane wideo. 8.Ustawienia kamer (każdej z osobna). 8.1 Nazwa kamery zmiana nazwy kamery odzwierciedlona jest w oknie z listą urządzeń. 8.2 Wyłącz kamerę zaznaczenie spowoduje wyłączenie danej kamery. 8.3 Jasność: 8.4 Kontrast: 8.5 Barwa: 8.6 Nasycenie: 8.7 Opis kamery wyświetlanie nazwy kamery na obrazie 8.8 Czas nagrania wyświetlanie czasu i daty na obrazie 8.9 Tekst transakcji wyświetlanie napisów na obrazie np. z bankomatu, kasy itd. 6

7 9.WDR ustawienia detekcji. 9.1 Obiekt suwakiem możemy zwiększyć lub zmniejszyć rozmiar wykrywanego obiektu. 9.2 WDR Wideo Detekcja Ruchu 9.3 DNB Detekcja Nowych/Brakujących obiektów 9.4 Tryb nagrywania do wyboru mamy 3 rodzaje nagrań ustawianych w funkcji Tryb nagr. 9.5 RAW kl./sek ilość surowych czyli nie skompresowanych klatek na sekundę używana do analizy obrazu. Im mniejsza ilość klatek tym mniejsze obciążenie procesora CPU. 9.6 Lokalne Limit nagrań na dyskach lokalnych, określany w dniach. 9.7 Sieciowe (RNR) Zdalny Limit Nagrań określany w dniach dla danej kamery na dysku sieciowym 9.8 Auto.WDR po zaznaczeniu tej opcji detekcja ruchu zostanie automatycznie załączona po starcie systemu. 9.9 Nagr.WDR detekcja ruchu oraz inne zdarzenia alarmowe uruchomią zapis obrazu wideo z tej kamery Nagrywanie ciągłe zapis z kamery następuje w sposób ciągły Jakość zdarzeń zmiana jakości nagrania w przypadku sytuacji alarmowych z wartości ustawionych w sekcji Nagrywanie na wartość ustawioną w Tryb nagr. 10.Ustawienia jakości: 10.1 Główny strumień strumień wideo może być pobierany w rozdzielczościach 4CIF / DCIF / 2CIF / CIF / QCIF z maksymalną prędkością 25 kl./sek. (PAL). Dostępność rozdzielczości powyżej 1CIF zależne jest od ustawień i typu karty DVR H Nagrywanie - dla nagrań wykorzystywany jest tylko główny strumień wideo. Ilość klatek dla nagrań powinna być mniejsza od ilości określonej dla strumienia głównego, który wykorzystywany jest także do wyświetlania wideo Pomocniczy strumień - 1CIF / QCIF 25 kl./sek. Strumień doskonale nadaje się do przesyłania obrazu do innych hostów w systemie np. do stacji monitorowania poprzez Internet a również do wyświetlania obrazu na ekranie lokalnego serwera. Odciąża procesor komputera przy dużej liczbie wyświetlanych kamer na ekranie. Sprawność procesora DSP może obniżyć się do 20kl./sek. lub mniej, w przypadku maksymalnego wykorzystania obu strumieni głównego w 4CIF/25k/s i pomocniczego w CIF/25k/s Kodowanie - Oba strumienie mogą być pobierane przy pomocy VBR (Variable Bit Rate) lub CBR (Constant Bit Rate), czyli ze zmienną lub stałą wartością bitrate. 7

8 10.5 VBR - oznacza, że wielkość strumienia (zajętość pasma w sieci) zależne jest od wielkości zmian występujących w obrazie. Im większe zmiany, lub ruch w obrazie z kamery tym większe pasmo potrzebne jest do transmisji obrazu CBR określenie stałej wartości dla strumienia Ilość kl./sek. maksymalna ilość klatek na sekundę wykorzystywana do wyświetlania i nagrywania obrazu Max bps określenie wartości bitrate dla strumienia przedalarmem - długość nagrania, które będzie zapisane przed zdarzeniem alarmowym wyrażana w sekundach. maksymalnie 60 sekund przedalarmem z szybkością 4kl./sek. lub mniej. 4 kl./sek. 60 sekund nagrania przedalarmem 8 kl./sek. 30 sekund nagrania przedalarmem 16 kl./sek. 15 sekund nagrania przedalarmem 25 kl./sek. 10 sekund nagrania przedalarmem poalarmie - długość nagrania, które będzie zapisane przed zdarzeniem alarmowym wyrażana w sekundach Tryb nagr. można określić 3 różne tryby nagrywania o różnych wartościach tj. rozdzielczość, ilość kl./sek., bitrate itd. Następnie jeden z nich możemy przypisać dla poszczególnych rodzajów nagrań np. WDR, DNB. 11. Kopiuj ust. przycisk umożliwiający skopiowanie ustawień danej kamery na inne kamery w systemie. UWAGA: ustawienia fabryczne są różne dla serwera wideo i koderów sieciowych. Możesz uzyskać nieoczekiwane rezultaty w wyglądzie wideo podczas skopiowania ustawień. Kopiować ustawienia należy więc tylko pomiędzy podobnymi urządzeniami. 12. Konf. DNB. ustawienia DNB czyli Detekcji Nowego/Brakującego obiektu. Aktywacja po starcie systemu opcja do zaznaczenia. Ramki dla detekcji : ilość ustawionych ramek ma bezpośredni wpływ na czas w którym nastąpi detekcja pozostawionego lub brakującego obiektu. Przykład detekcja nastąpi po 10 sek. jeżeli ustawiono Ramki dla detekcji = 100 i RAW kl./sek: = 10, czas detekcji wynosi 100/10=10 sekund. 8

9 13. Konfiguracja DNB. Detekcja Nowych/Brakujących obiektów Przed rozpoczęciem ustawień, kliknij w wyborze menu Start DNB (NMD). Ustawienia fabryczne dla DNB (NMD) obejmują całkowity obszar widoku kamery. Ustawienia DNB (NMD) - jeżeli chcesz ustawić poszczególne pola detekcji należy przedtem usunąć zaznaczenie całego obszaru poleceniem z menu Usuń zaznaczenia DNB (Clear Non-motion detect zones). Zamknij ustawienia NMD kliknij aby zachować ustawienia parametrów NMD. Kliknięcie brzegu ramki zaznaczonego obszaru wyświetli okno dialogowe paramterów ustawień DNB (NMD). Kontrast ustawienia większych wartości zmniejszają prawdopodobieństwo występowania fałszywych alarmów (Contrast). Minimalna szerokość obiektu (pix) wartość określana w pikselach (Minimum Detectable Object Width). Minimalna wysokość obiektu (pix) wartość określana w pikselach (Minimum Detectable Object Height). Maksymalna szerokość obiektu (pix) wartość określana w pikselach (Maximum Detectable Object Width). Maksymalna wysokość obiektu (pix) wartość określana w pikselach (Maximum Detectable Object Height). Wielkość obiektu określana jest w pikselach i dla karty H.264 używana jest rozdzielczość CIF, dla kodera sieciowego (DVIS net encoder) używana jest rozdzielczość na żywo. 9

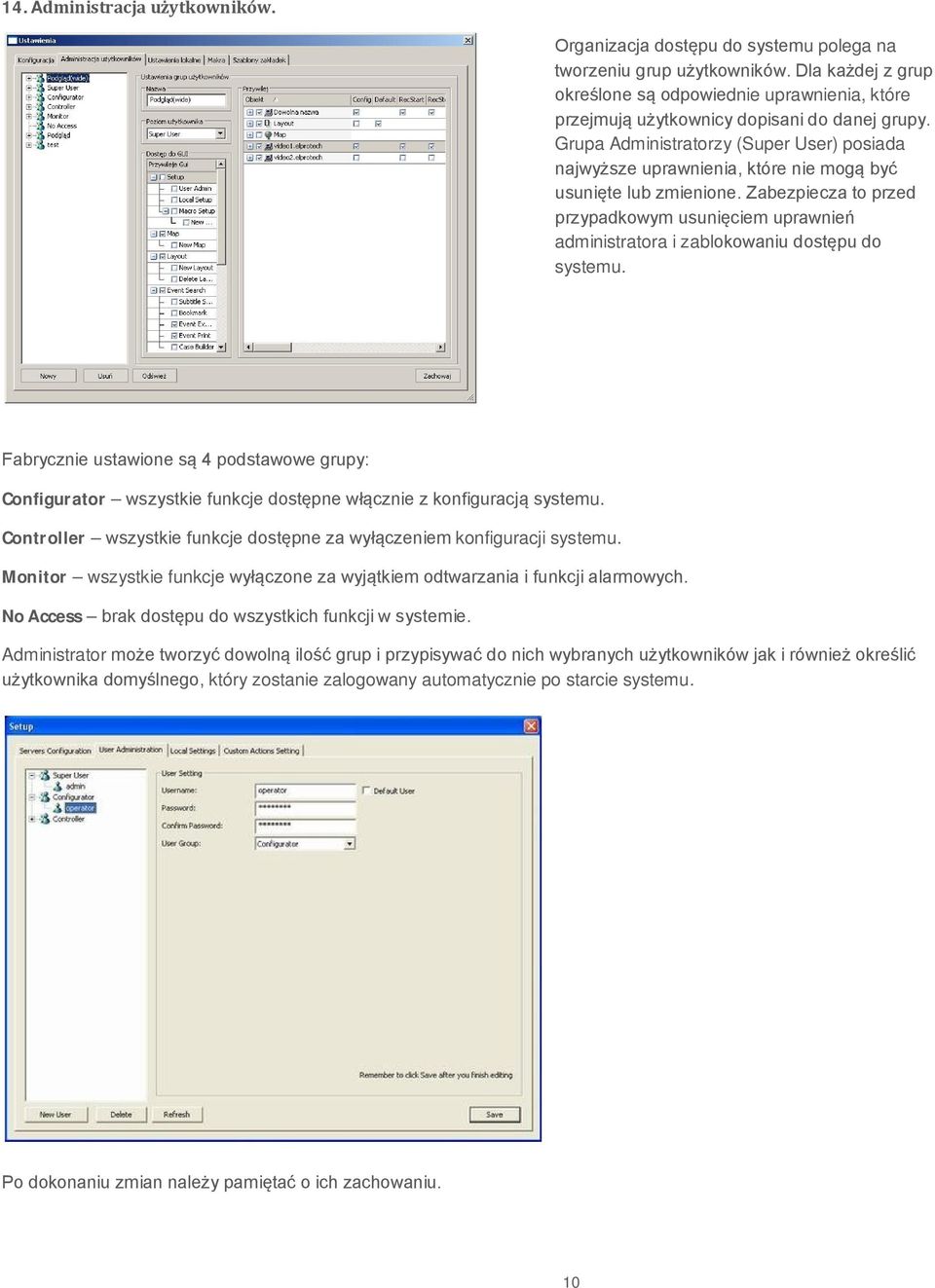

10 14. Administracja użytkowników. Organizacja dostępu do systemu polega na tworzeniu grup użytkowników. Dla każdej z grup określone są odpowiednie uprawnienia, które przejmują użytkownicy dopisani do danej grupy. Grupa Administratorzy (Super User) posiada najwyższe uprawnienia, które nie mogą być usunięte lub zmienione. Zabezpiecza to przed przypadkowym usunięciem uprawnień administratora i zablokowaniu dostępu do systemu. Fabrycznie ustawione są 4 podstawowe grupy: Configurator wszystkie funkcje dostępne włącznie z konfiguracją systemu. Controller wszystkie funkcje dostępne za wyłączeniem konfiguracji systemu. Monitor wszystkie funkcje wyłączone za wyjątkiem odtwarzania i funkcji alarmowych. No Access brak dostępu do wszystkich funkcji w systemie. Administrator może tworzyć dowolną ilość grup i przypisywać do nich wybranych użytkowników jak i również określić użytkownika domyślnego, który zostanie zalogowany automatycznie po starcie systemu. Po dokonaniu zmian należy pamiętać o ich zachowaniu. 10

11 15. Ustawienia lokalne. Włącz wsparcie dla wielu monitorów zaznaczenie opcji aktywuje wsparcie dla maksymalnie 4 monitorów podłączonych bezpośrednio do serwera. Ilość monitorów określa ilość podłączonych monitorów do serwera. Automatyczny układ sekwencji włącza automatycznie ustawioną sekwencję kamer po starcie systemu. Utrzymuj proporcje po przeskalowaniu utrzymywanie proporcji wyświetlanego obrazu niezależnie od rodzaju monitora np. szerokoekranowego itp. Monitor alarmowy wybór monitora, na którym zgodnie z konfiguracją zostanie wyświetlona kamera, na której wystąpił alarm. Wyświetl listę kamer funkcja pozwala wyświetlać listę kamer, na których wystąpił alarm. Sygnał dźwiękowy dźwiękowe powiadomienie o wystąpieniu alarmu. Usuń po upływie czas, po którym zostaną usunięte informacje o alarmie. 16. Makra-ustawienia. W tej zakładce można ustawić różne funkcje dotyczące wysyłania harmonogramy wysyłanie SMS Warunki makra mogą zawierać operatory AND i OR i powodować wielokrotne reakcje. 11
