Instrukcja konfiguracji usługi DDNS na dedykowanym serwerze dla urządzeń Internec serii i7

Transkrypt

1 konfiguracji usługi DDNS na dedykowanym serwerze dla urządzeń Internec serii i7 Dotyczy urządzeń: Rejestratory: i7-x76xx i7-n95xx i7-n07xx i7-x08xx i7-x09xx i7-d72xx Kamery: i7-cx3xx (firmware v4, PL) Uwaga! Wparcie dla DDNS wymaga zastosowania odpowiedniej wersji firmware w urządzeniu. W przypadku pytań prosimy o kontaktować się z działem technicznym.

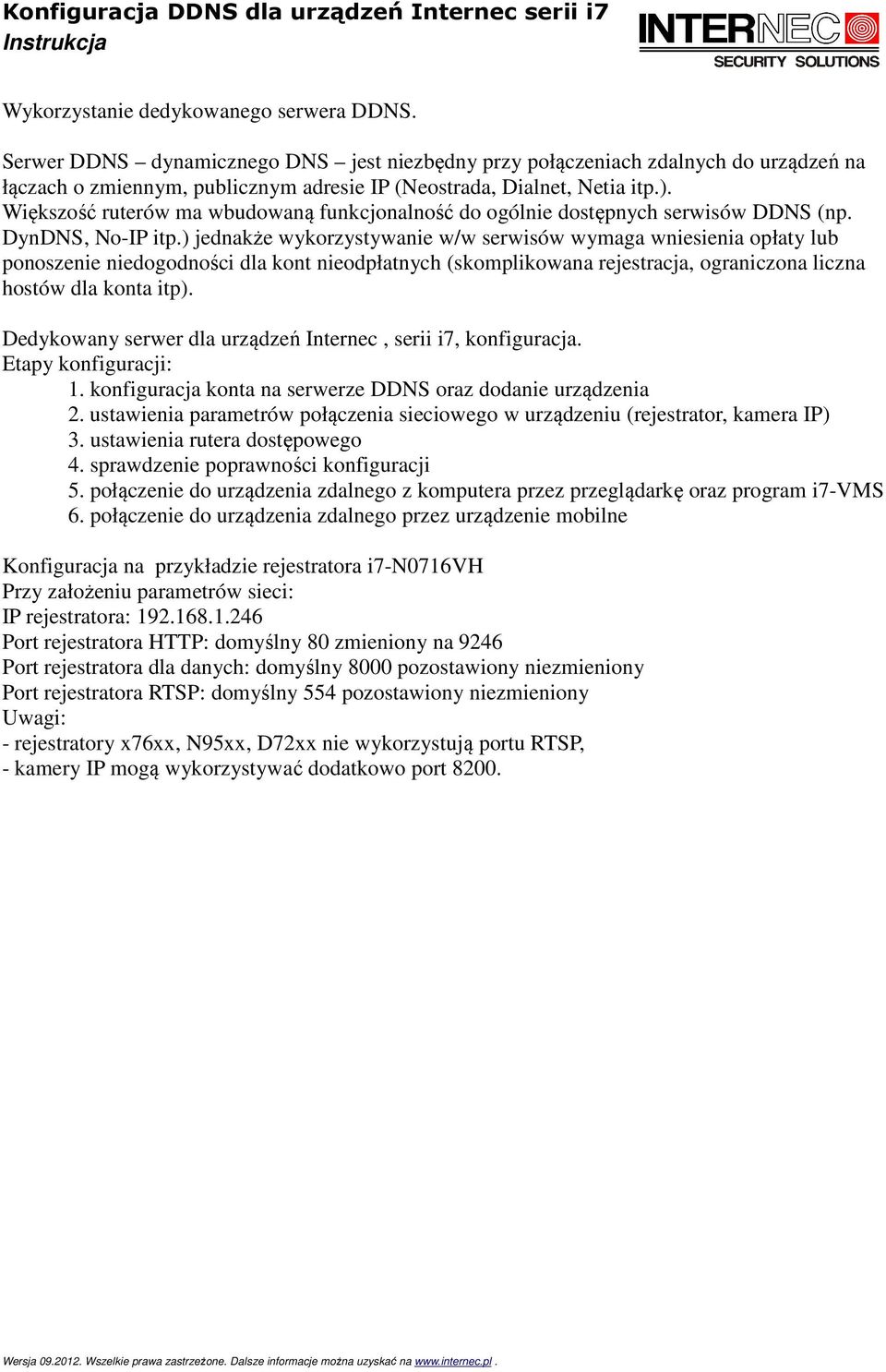

2 Wykorzystanie dedykowanego serwera DDNS. Serwer DDNS dynamicznego DNS jest niezbędny przy połączeniach zdalnych do urządzeń na łączach o zmiennym, publicznym adresie IP (Neostrada, Dialnet, Netia itp.). Większość ruterów ma wbudowaną funkcjonalność do ogólnie dostępnych serwisów DDNS (np. DynDNS, No-IP itp.) jednakże wykorzystywanie w/w serwisów wymaga wniesienia opłaty lub ponoszenie niedogodności dla kont nieodpłatnych (skomplikowana rejestracja, ograniczona liczna hostów dla konta itp). Dedykowany serwer dla urządzeń Internec, serii i7, konfiguracja. Etapy konfiguracji: 1. konfiguracja konta na serwerze DDNS oraz dodanie urządzenia 2. ustawienia parametrów połączenia sieciowego w urządzeniu (rejestrator, kamera IP) 3. ustawienia rutera dostępowego 4. sprawdzenie poprawności konfiguracji 5. połączenie do urządzenia zdalnego z komputera przez przeglądarkę oraz program i7-vms 6. połączenie do urządzenia zdalnego przez urządzenie mobilne Konfiguracja na przykładzie rejestratora i7-n0716vh Przy założeniu parametrów sieci: IP rejestratora: Port rejestratora HTTP: domyślny 80 zmieniony na 9246 Port rejestratora dla danych: domyślny 8000 pozostawiony niezmieniony Port rejestratora RTSP: domyślny 554 pozostawiony niezmieniony Uwagi: - rejestratory x76xx, N95xx, D72xx nie wykorzystują portu RTSP, - kamery IP mogą wykorzystywać dodatkowo port 8200.

3 1. konfiguracja konta na serwerze DDNS oraz dodanie urządzenia Proszę wejść na stronę i utworzyć konto, opcją 'register new user'. Proszę wypełnić tabelkę. Nazwę oraz hasło należy zapamiętać. Na jednym koncie w przyszłości będzie można podłączyć wiele urządzeń.

4 Po zarejestrowaniu konta należy się zalogować. W zakładce 'Device Management ', poprzez 'Add' można dodać urządzenie, które będzie obsługiwane przez serwer DDNS. Do uzupełnienia są 3 pola: Device Alias: dowolna nazwa, nie może zaczynać się od cyfr, dozwolone tylko małe litery, bez polskich znaków

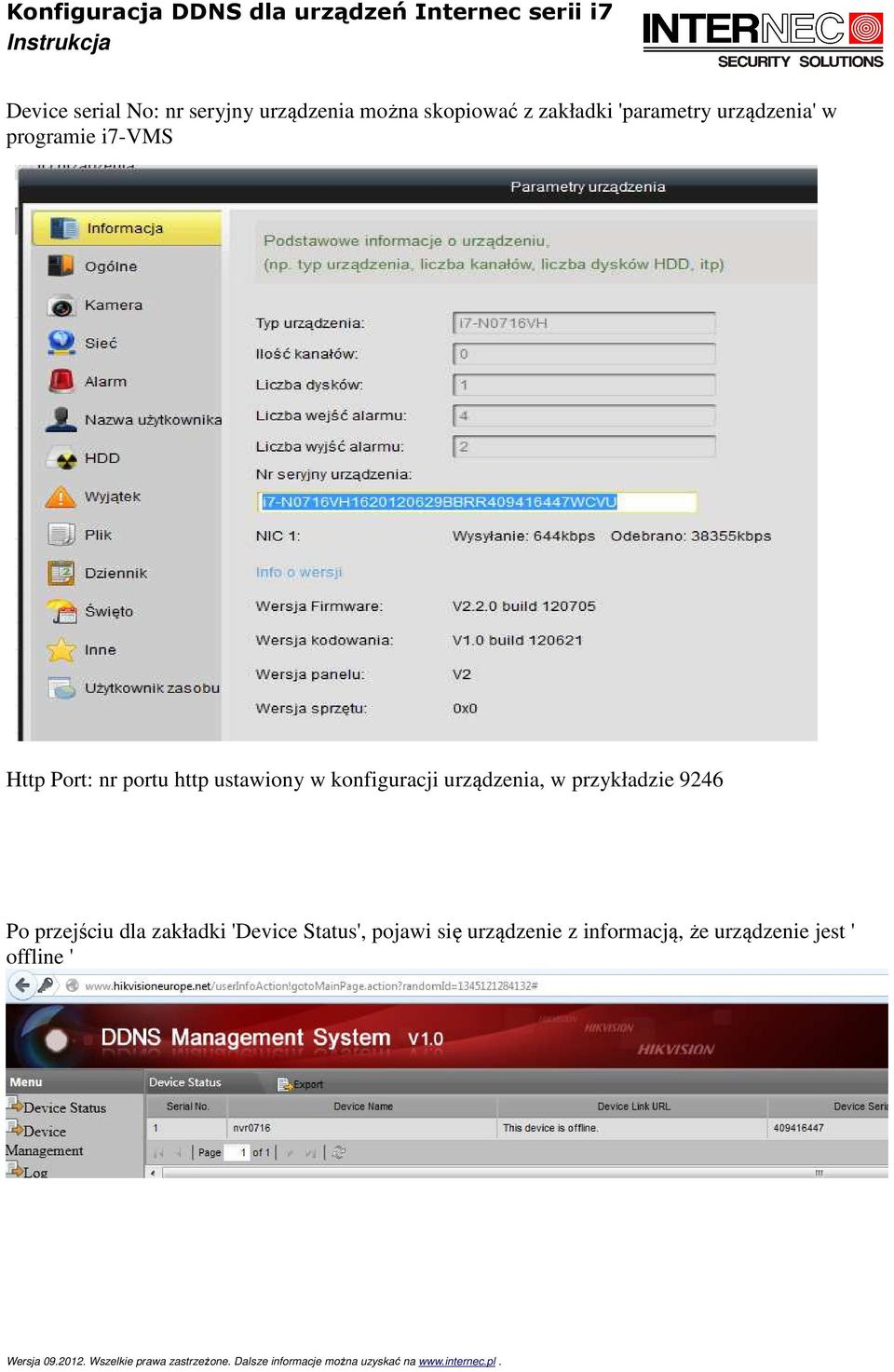

5 Device serial No: nr seryjny urządzenia można skopiować z zakładki 'parametry urządzenia' w programie i7-vms Http Port: nr portu http ustawiony w konfiguracji urządzenia, w przykładzie 9246 Po przejściu dla zakładki 'Device Status', pojawi się urządzenie z informacją, że urządzenie jest ' offline '

6 2. Ustawienia parametrów połączenia sieciowego w urządzeniu, na przykładzie i7-vms zakładka 'Zarządzanie Urządzeniem' 'Zdalna konfiguracja' (po wybraniu urządzenia z listy), w opcjach 'Sieć' należy ustawić odpowiednio: adres IP urządzenia (w przykładzie ), maskę, bramkę (zwykle adres rutera w sieci lokalnej, tu w przykładzie ) oraz porty 8000 (domyślny), 554 (domyślny), 9246 (tu w przykładzie zmieniony). Uwaga: jeżeli rejestrator jest podłączany do istniejącej sieci, parametry takie jak zakres adresów w sieci, maska, bramka, adres DNS należy sprawdzić na ruterze.

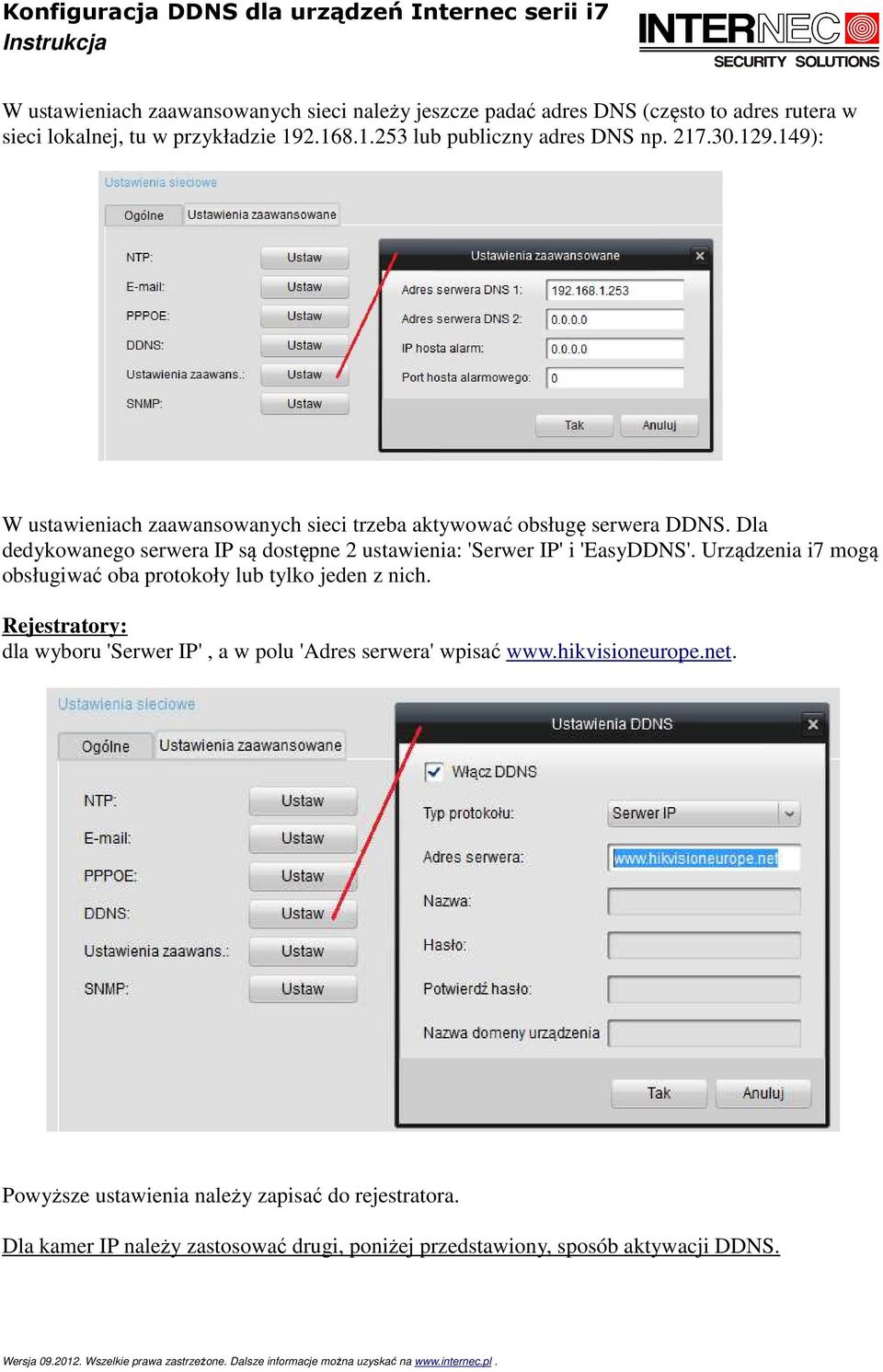

7 W ustawieniach zaawansowanych sieci należy jeszcze padać adres DNS (często to adres rutera w sieci lokalnej, tu w przykładzie lub publiczny adres DNS np ): W ustawieniach zaawansowanych sieci trzeba aktywować obsługę serwera DDNS. Dla dedykowanego serwera IP są dostępne 2 ustawienia: 'Serwer IP' i 'EasyDDNS'. Urządzenia i7 mogą obsługiwać oba protokoły lub tylko jeden z nich. Rejestratory: dla wyboru 'Serwer IP', a w polu 'Adres serwera' wpisać Powyższe ustawienia należy zapisać do rejestratora. Dla kamer IP należy zastosować drugi, poniżej przedstawiony, sposób aktywacji DDNS.

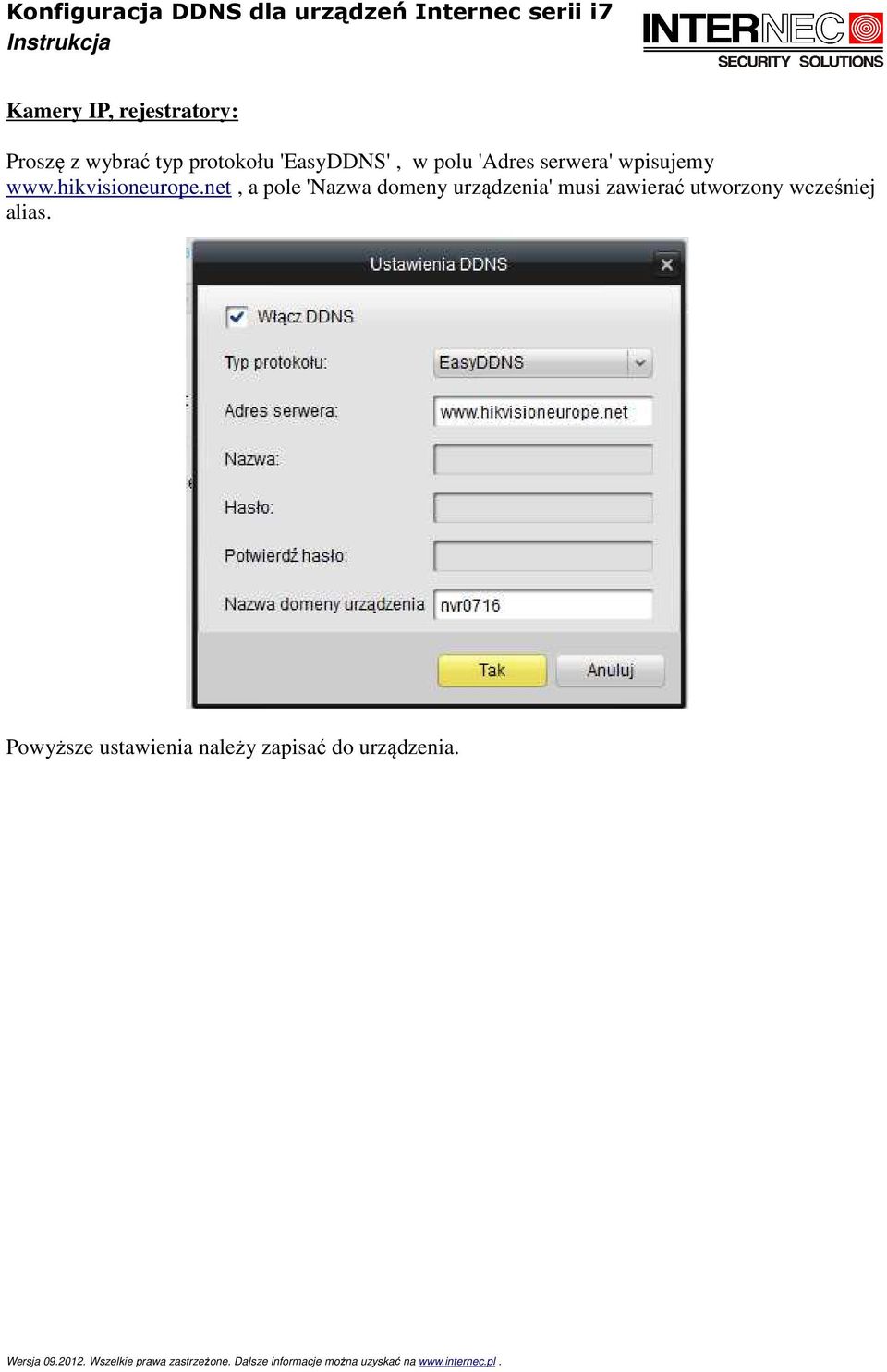

8 Kamery IP, rejestratory: Proszę z wybrać typ protokołu 'EasyDDNS', w polu 'Adres serwera' wpisujemy a pole 'Nazwa domeny urządzenia' musi zawierać utworzony wcześniej alias. Powyższe ustawienia należy zapisać do urządzenia.

9 3. Ustawienia rutera dostępowego. Konfiguracja w zależności od modelu rutera wygląda inaczej. Po zalogowaniu się do rutera w sieci lokalnej należy szukać opcji DMZ, virtual sever, port forwarding, serwery wirtualne, przekierowanie portów itp. Opcja DMZ jest najprostsza w konfiguracji, gdyż jedynym parametrem jaki się zwykle podaje to adres urządzenia w sieci lokalnej, które ma być dostępne z sieci zewnętrznej (Internetu). Przykładowy wpis dla DMZ

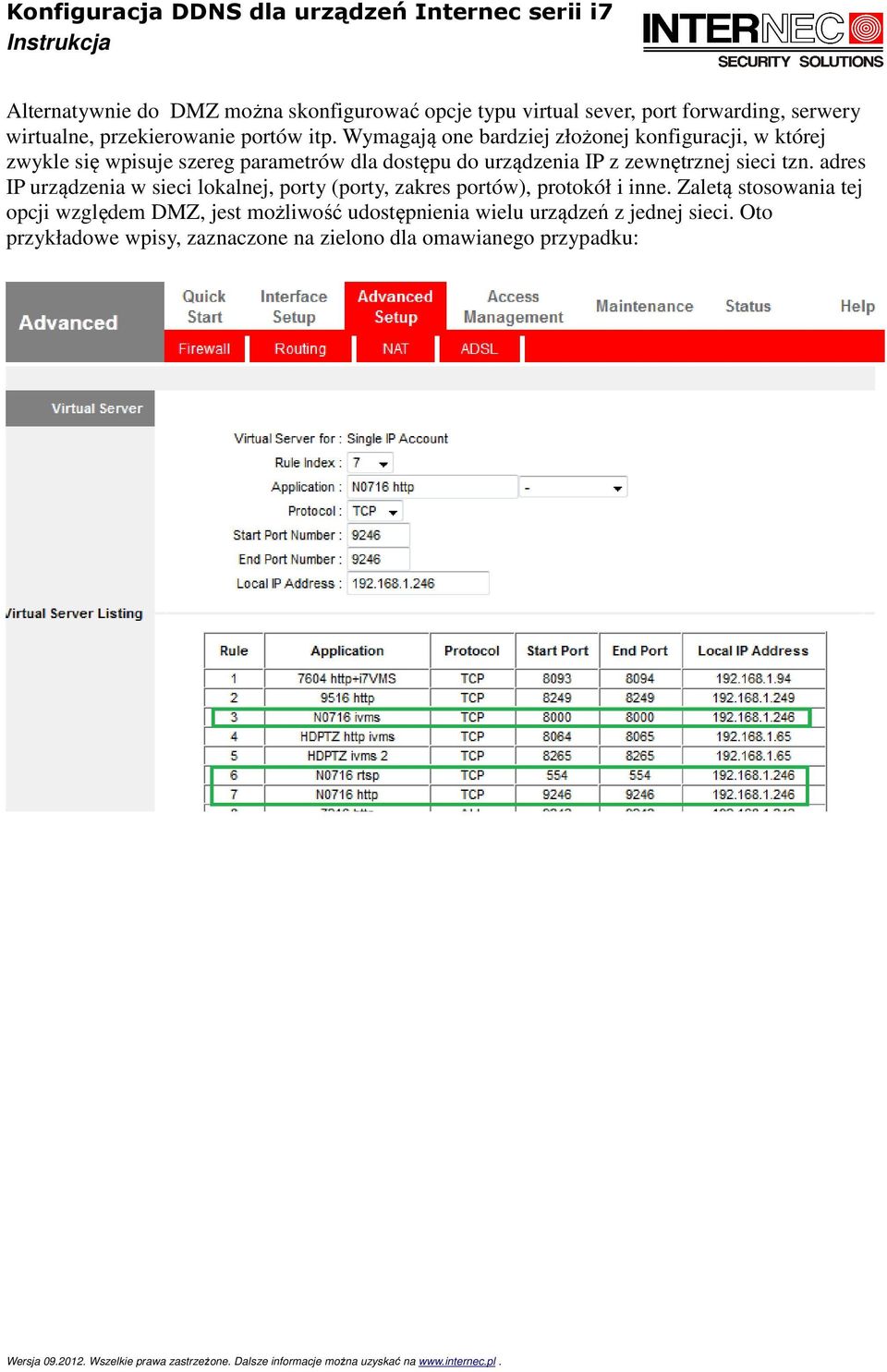

10 Alternatywnie do DMZ można skonfigurować opcje typu virtual sever, port forwarding, serwery wirtualne, przekierowanie portów itp. Wymagają one bardziej złożonej konfiguracji, w której zwykle się wpisuje szereg parametrów dla dostępu do urządzenia IP z zewnętrznej sieci tzn. adres IP urządzenia w sieci lokalnej, porty (porty, zakres portów), protokół i inne. Zaletą stosowania tej opcji względem DMZ, jest możliwość udostępnienia wielu urządzeń z jednej sieci. Oto przykładowe wpisy, zaznaczone na zielono dla omawianego przypadku:

11 4. Sprawdzenie poprawności konfiguracji Po zalogowaniu na stronę w zakładce 'Device Status' jeżeli pojawi się aktywny link do urządzenia oznacza to że konfiguracja jest przeprowadzona poprawnie. Jeżeli link się nie pojawi, proszę odświeżyć stronę. Jeżeli nadal nie działa proszę po kolei powtórzyć kroki konfiguracji, po każdym kroku odświeżać stronę i sprawdzać.

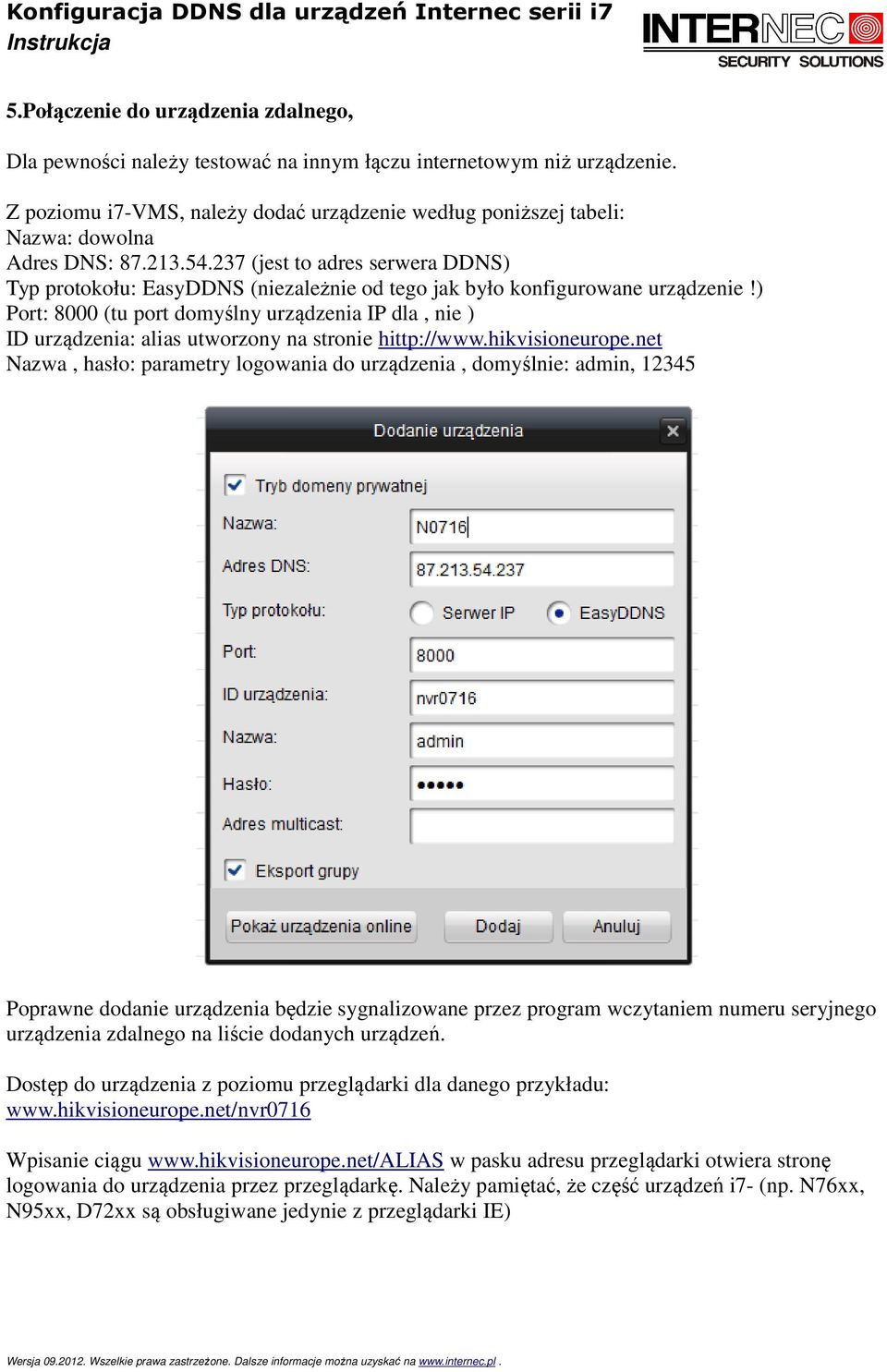

12 5.Połączenie do urządzenia zdalnego, Dla pewności należy testować na innym łączu internetowym niż urządzenie. Z poziomu i7-vms, należy dodać urządzenie według poniższej tabeli: Nazwa: dowolna Adres DNS: (jest to adres serwera DDNS) Typ protokołu: EasyDDNS (niezależnie od tego jak było konfigurowane urządzenie!) Port: 8000 (tu port domyślny urządzenia IP dla, nie ) ID urządzenia: alias utworzony na stronie hittp:// Nazwa, hasło: parametry logowania do urządzenia, domyślnie: admin, Poprawne dodanie urządzenia będzie sygnalizowane przez program wczytaniem numeru seryjnego urządzenia zdalnego na liście dodanych urządzeń. Dostęp do urządzenia z poziomu przeglądarki dla danego przykładu: Wpisanie ciągu w pasku adresu przeglądarki otwiera stronę logowania do urządzenia przez przeglądarkę. Należy pamiętać, że część urządzeń i7- (np. N76xx, N95xx, D72xx są obsługiwane jedynie z przeglądarki IE)

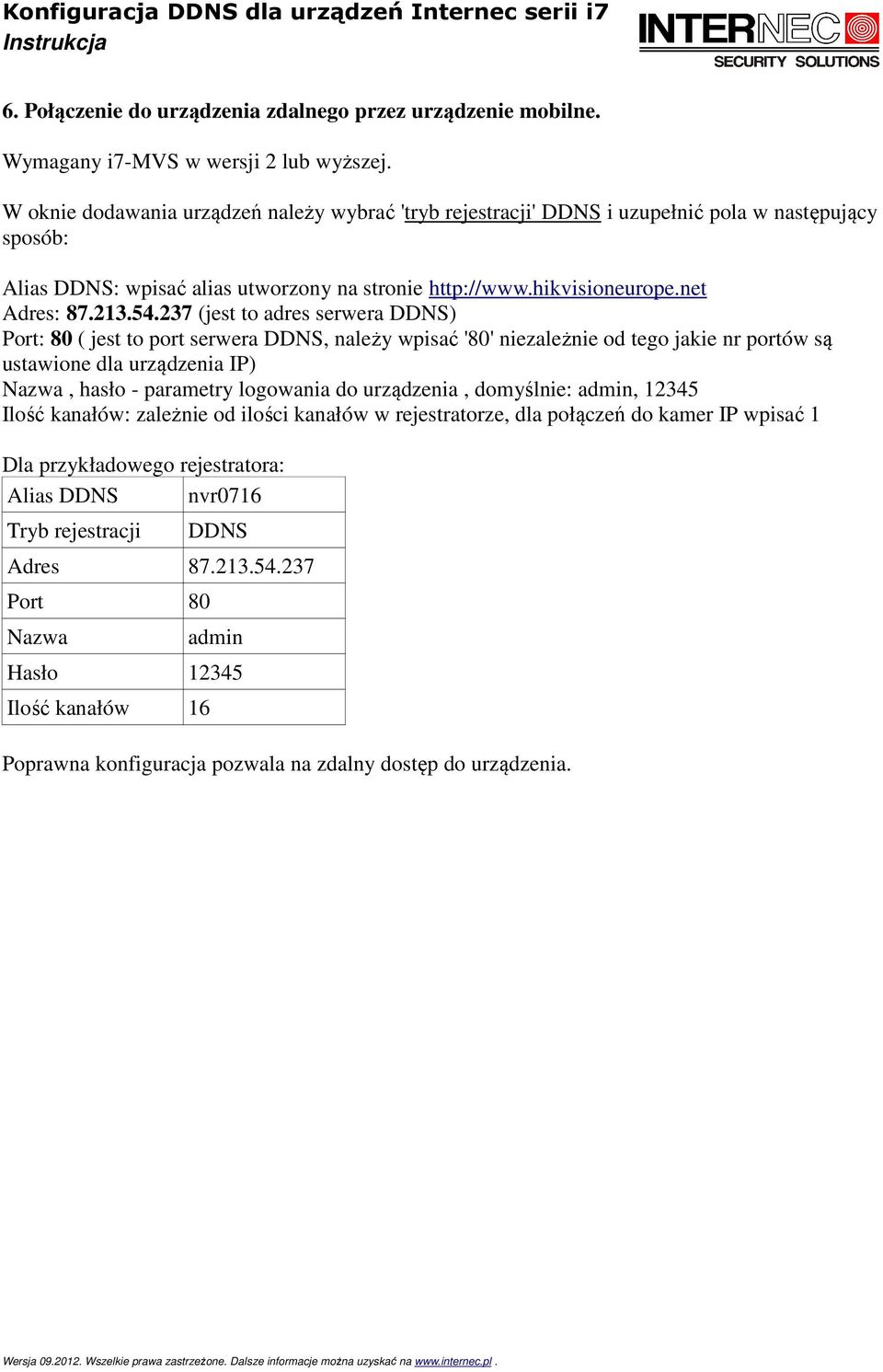

13 6. Połączenie do urządzenia zdalnego przez urządzenie mobilne. Wymagany i7-mvs w wersji 2 lub wyższej. W oknie dodawania urządzeń należy wybrać 'tryb rejestracji' DDNS i uzupełnić pola w następujący sposób: Alias DDNS: wpisać alias utworzony na stronie Adres: (jest to adres serwera DDNS) Port: 80 ( jest to port serwera DDNS, należy wpisać '80' niezależnie od tego jakie nr portów są ustawione dla urządzenia IP) Nazwa, hasło - parametry logowania do urządzenia, domyślnie: admin, Ilość kanałów: zależnie od ilości kanałów w rejestratorze, dla połączeń do kamer IP wpisać 1 Dla przykładowego rejestratora: Alias DDNS nvr0716 Tryb rejestracji DDNS Adres Port 80 Nazwa admin Hasło Ilość kanałów 16 Poprawna konfiguracja pozwala na zdalny dostęp do urządzenia.
