1 INSTRUKCJA INSTALACJI REJESTRATORA CYFROWEGO 8 i 16-kanałowego 1

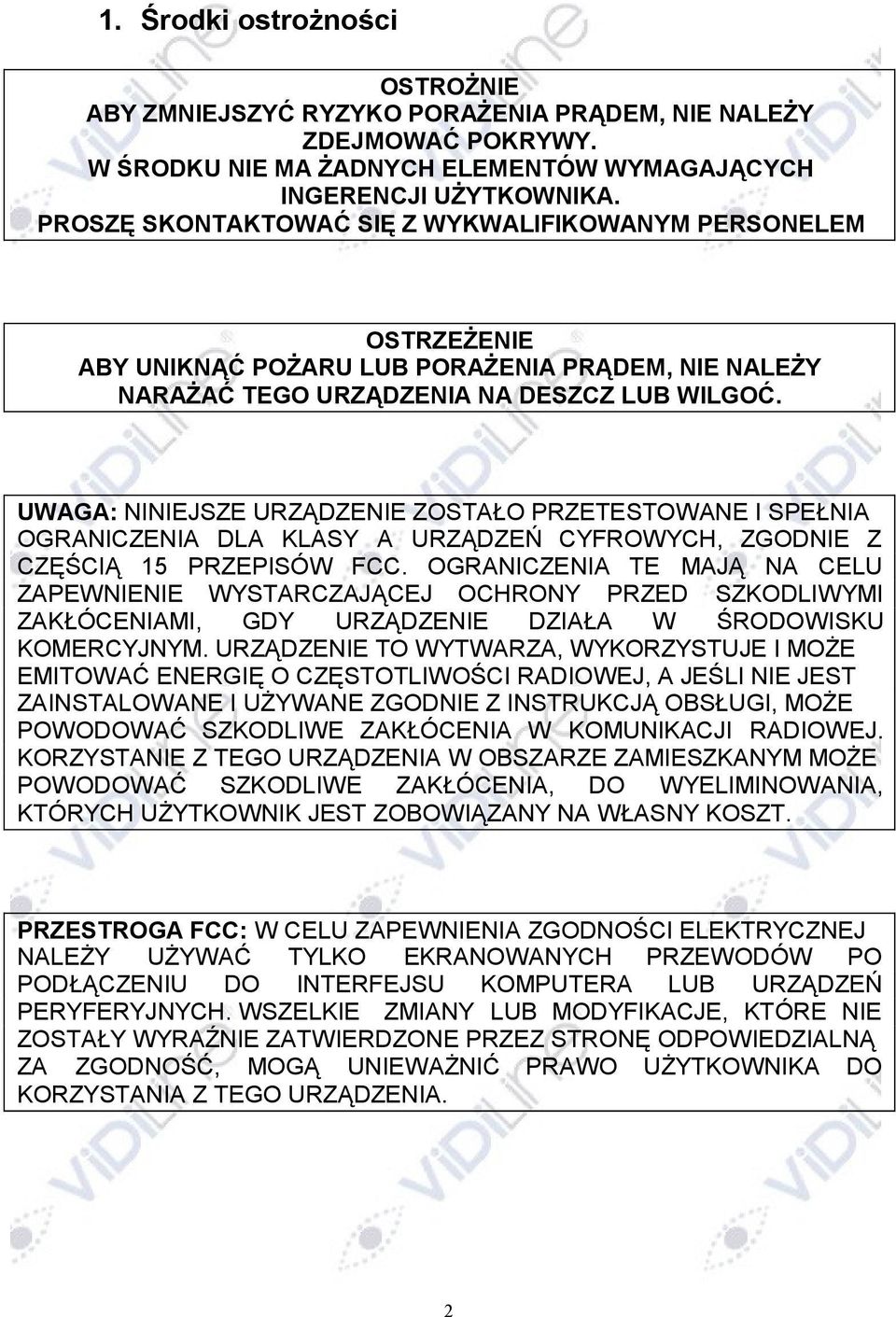

2 1. Środki ostrożności OSTROŻNIE ABY ZMNIEJSZYĆ RYZYKO PORAŻENIA PRĄDEM, NIE NALEŻY ZDEJMOWAĆ POKRYWY. W ŚRODKU NIE MA ŻADNYCH ELEMENTÓW WYMAGAJĄCYCH INGERENCJI UŻYTKOWNIKA. PROSZĘ SKONTAKTOWAĆ SIĘ Z WYKWALIFIKOWANYM PERSONELEM OSTRZEŻENIE ABY UNIKNĄĆ POŻARU LUB PORAŻENIA PRĄDEM, NIE NALEŻY NARAŻAĆ TEGO URZĄDZENIA NA DESZCZ LUB WILGOĆ. UWAGA: NINIEJSZE URZĄDZENIE ZOSTAŁO PRZETESTOWANE I SPEŁNIA OGRANICZENIA DLA KLASY A URZĄDZEŃ CYFROWYCH, ZGODNIE Z CZĘŚCIĄ 15 PRZEPISÓW FCC. OGRANICZENIA TE MAJĄ NA CELU ZAPEWNIENIE WYSTARCZAJĄCEJ OCHRONY PRZED SZKODLIWYMI ZAKŁÓCENIAMI, GDY URZĄDZENIE DZIAŁA W ŚRODOWISKU KOMERCYJNYM. URZĄDZENIE TO WYTWARZA, WYKORZYSTUJE I MOŻE EMITOWAĆ ENERGIĘ O CZĘSTOTLIWOŚCI RADIOWEJ, A JEŚLI NIE JEST ZAINSTALOWANE I UŻYWANE ZGODNIE Z INSTRUKCJĄ OBSŁUGI, MOŻE POWODOWAĆ SZKODLIWE ZAKŁÓCENIA W KOMUNIKACJI RADIOWEJ. KORZYSTANIE Z TEGO URZĄDZENIA W OBSZARZE ZAMIESZKANYM MOŻE POWODOWAĆ SZKODLIWE ZAKŁÓCENIA, DO WYELIMINOWANIA, KTÓRYCH UŻYTKOWNIK JEST ZOBOWIĄZANY NA WŁASNY KOSZT. PRZESTROGA FCC: W CELU ZAPEWNIENIA ZGODNOŚCI ELEKTRYCZNEJ NALEŻY UŻYWAĆ TYLKO EKRANOWANYCH PRZEWODÓW PO PODŁĄCZENIU DO INTERFEJSU KOMPUTERA LUB URZĄDZEŃ PERYFERYJNYCH. WSZELKIE ZMIANY LUB MODYFIKACJE, KTÓRE NIE ZOSTAŁY WYRAŹNIE ZATWIERDZONE PRZEZ STRONĘ ODPOWIEDZIALNĄ ZA ZGODNOŚĆ, MOGĄ UNIEWAŻNIĆ PRAWO UŻYTKOWNIKA DO KORZYSTANIA Z TEGO URZĄDZENIA. 2

3 OGRANICZENIE ODPOWIEDZIALNOŚCI PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA USZKODZENIA WYNIKŁE BEZPOŚREDNIO LUB POŚREDNIO Z BŁĘDÓW LUB ROZBIEŻNOŚCI POMIĘDZY DOKUMENTEM A OPISYWANYM PRODUKTEM. NINIEJSZA PUBLIKACJA MOŻE ZAWIERAĆ TECHNICZNE NIEŚCISŁOŚCI LUB BŁĘDY TYPOGRAFICZNE. ZMIANY, KTÓRE ZOSTAŁY DODANE DO DOKUMENTU SĄ W CELU POPRAWY TEJ PUBLIKACJI I / LUB ODPOWIEDNIEGO PRODUKTU (S). 3

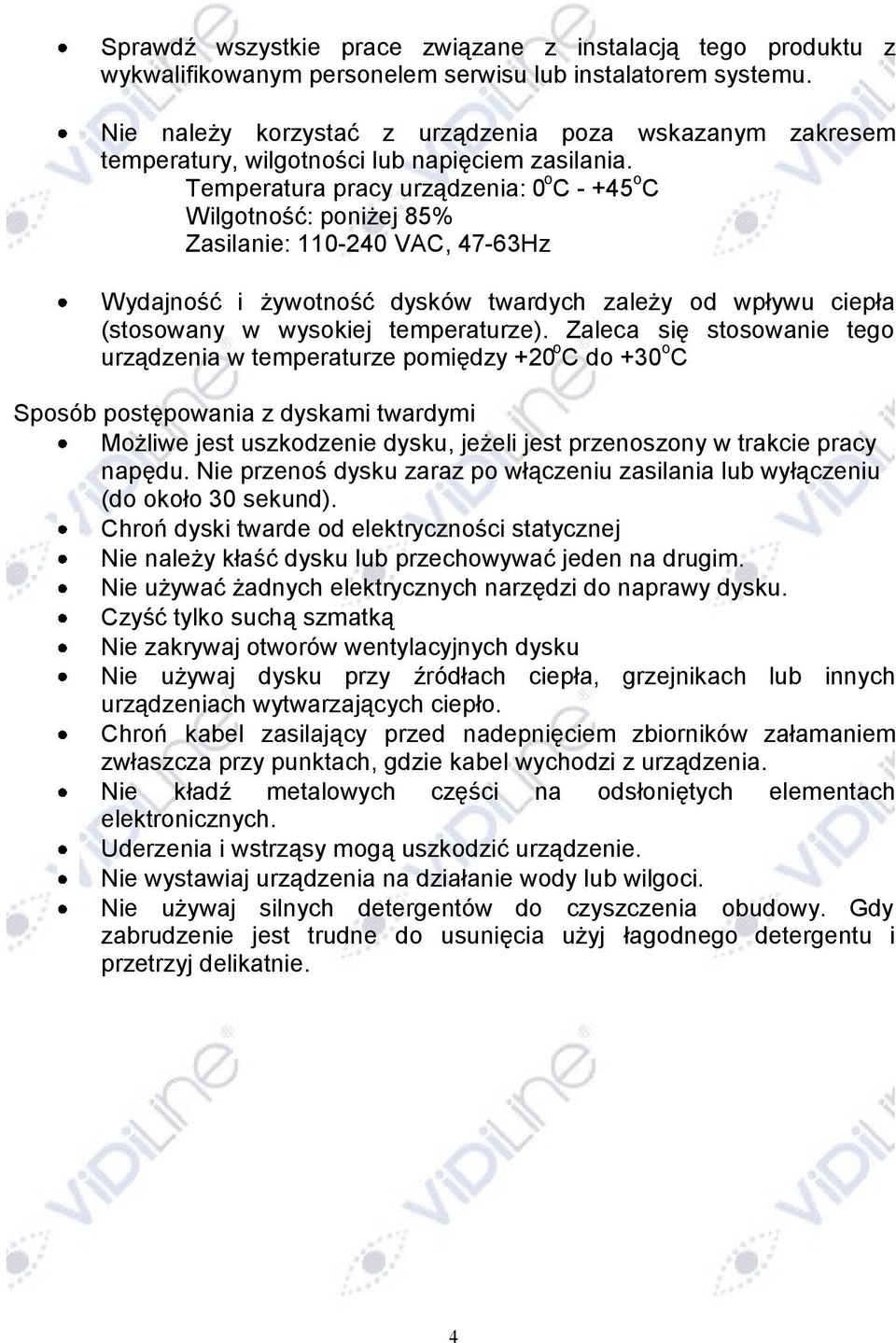

4 Sprawdź wszystkie prace związane z instalacją tego produktu z wykwalifikowanym personelem serwisu lub instalatorem systemu. Nie należy korzystać z urządzenia poza wskazanym zakresem temperatury, wilgotności lub napięciem zasilania. Temperatura pracy urządzenia: 0 o C o C Wilgotność: poniżej 85% Zasilanie: VAC, 47-63Hz Wydajność i żywotność dysków twardych zależy od wpływu ciepła (stosowany w wysokiej temperaturze). Zaleca się stosowanie tego urządzenia w temperaturze pomiędzy +20 o C do +30 o C Sposób postępowania z dyskami twardymi Możliwe jest uszkodzenie dysku, jeżeli jest przenoszony w trakcie pracy napędu. Nie przenoś dysku zaraz po włączeniu zasilania lub wyłączeniu (do około 30 sekund). Chroń dyski twarde od elektryczności statycznej Nie należy kłaść dysku lub przechowywać jeden na drugim. Nie używać żadnych elektrycznych narzędzi do naprawy dysku. Czyść tylko suchą szmatką Nie zakrywaj otworów wentylacyjnych dysku Nie używaj dysku przy źródłach ciepła, grzejnikach lub innych urządzeniach wytwarzających ciepło. Chroń kabel zasilający przed nadepnięciem zbiorników załamaniem zwłaszcza przy punktach, gdzie kabel wychodzi z urządzenia. Nie kładź metalowych części na odsłoniętych elementach elektronicznych. Uderzenia i wstrząsy mogą uszkodzić urządzenie. Nie wystawiaj urządzenia na działanie wody lub wilgoci. Nie używaj silnych detergentów do czyszczenia obudowy. Gdy zabrudzenie jest trudne do usunięcia użyj łagodnego detergentu i przetrzyj delikatnie. 4

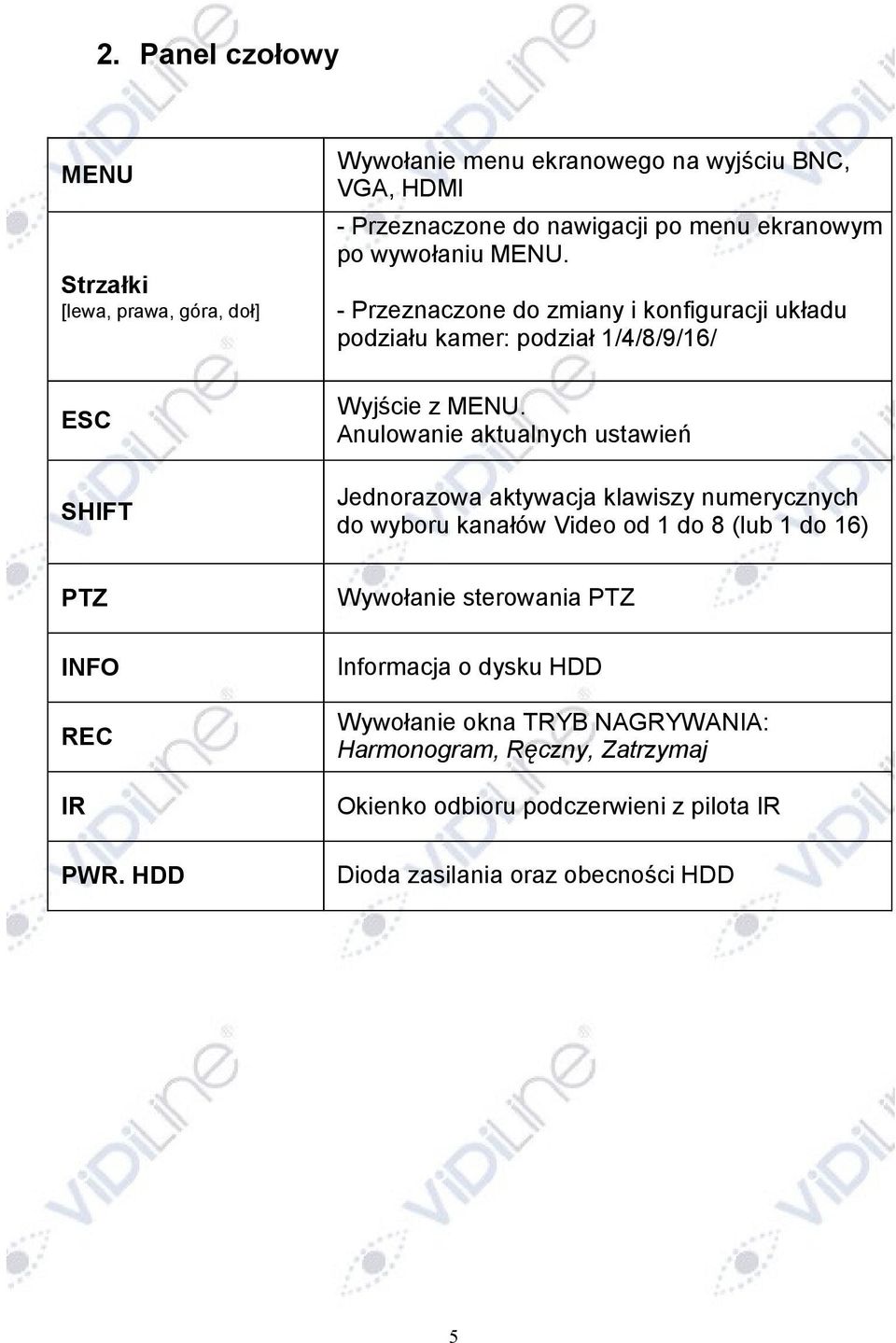

5 2. Panel czołowy MENU Strzałki [lewa, prawa, góra, doł] ESC SHIFT Wywołanie menu ekranowego na wyjściu BNC, VGA, HDMI - Przeznaczone do nawigacji po menu ekranowym po wywołaniu MENU. - Przeznaczone do zmiany i konfiguracji układu podziału kamer: podział 1/4/8/9/16/ Wyjście z MENU. Anulowanie aktualnych ustawień Jednorazowa aktywacja klawiszy numerycznych do wyboru kanałów Video od 1 do 8 (lub 1 do 16) PTZ INFO REC IR PWR. HDD Wywołanie sterowania PTZ Informacja o dysku HDD Wywołanie okna TRYB NAGRYWANIA: Harmonogram, Ręczny, Zatrzymaj Okienko odbioru podczerwieni z pilota IR Dioda zasilania oraz obecności HDD 5

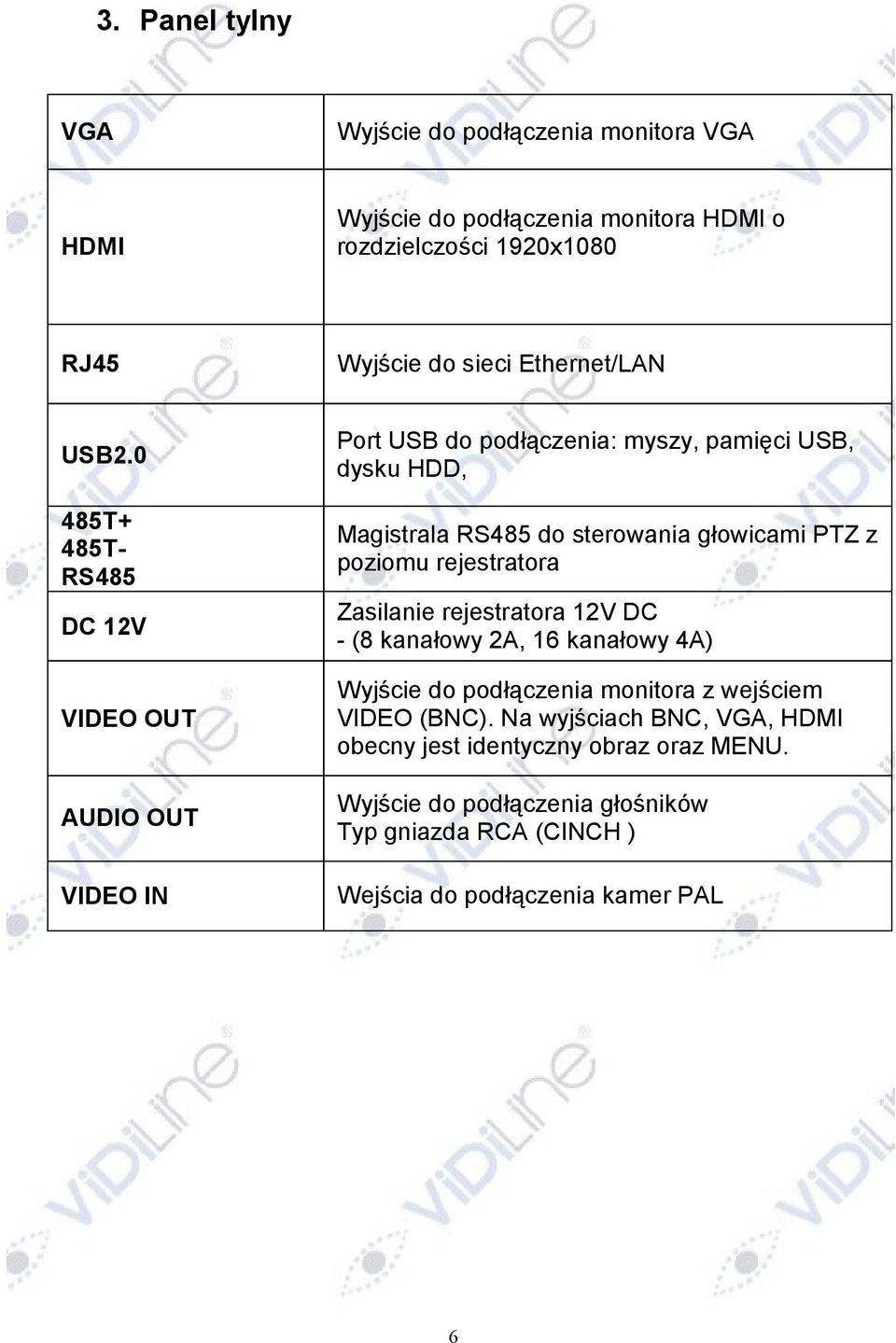

6 3. Panel tylny VGA Wyjście do podłączenia monitora VGA HDMI Wyjście do podłączenia monitora HDMI o rozdzielczości 1920x1080 RJ45 Wyjście do sieci Ethernet/LAN USB T+ 485T- RS485 DC 12V VIDEO OUT AUDIO OUT VIDEO IN Port USB do podłączenia: myszy, pamięci USB, dysku HDD, Magistrala RS485 do sterowania głowicami PTZ z poziomu rejestratora Zasilanie rejestratora 12V DC - (8 kanałowy 2A, 16 kanałowy 4A) Wyjście do podłączenia monitora z wejściem VIDEO (BNC). Na wyjściach BNC, VGA, HDMI obecny jest identyczny obraz oraz MENU. Wyjście do podłączenia głośników Typ gniazda RCA (CINCH ) Wejścia do podłączenia kamer PAL 6

7 AUDIO IN Alarm In Alarm out RS232 Uziemienie Wejście do podłączenia mikrofonów aktywnych. Typ gniazda RCA (CINCH ) Wejścia alarmowe. Tylko w modelu 16 kanałowym Wyjście alarmowe. Tylko w modelu 16 kanałowym Brak portu RS232 Śrubka do podłączenia przewodu ochronnego PE 7

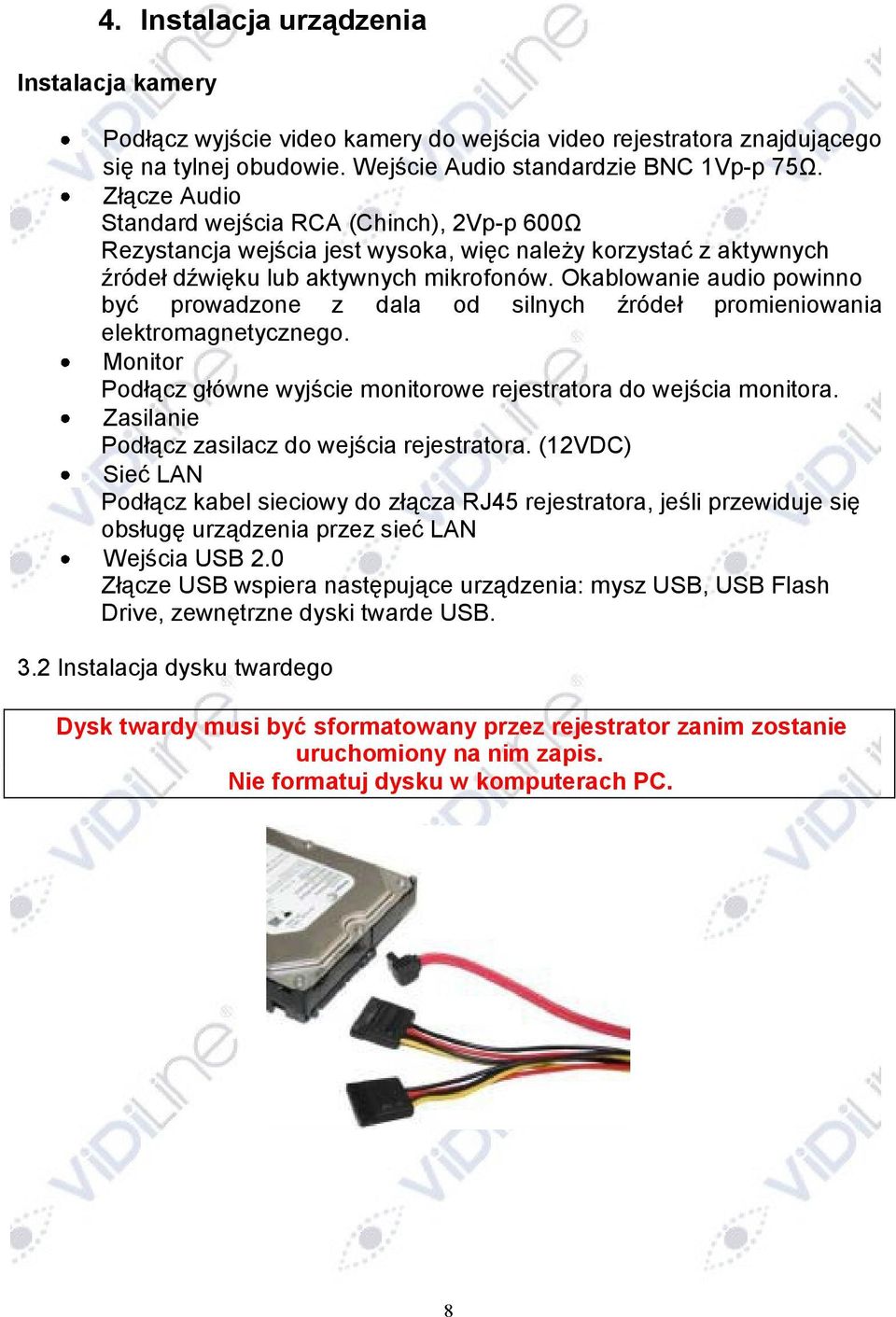

8 4. Instalacja urządzenia Instalacja kamery Podłącz wyjście video kamery do wejścia video rejestratora znajdującego się na tylnej obudowie. Wejście Audio standardzie BNC 1Vp-p 75Ω. Złącze Audio Standard wejścia RCA (Chinch), 2Vp-p 600Ω Rezystancja wejścia jest wysoka, więc należy korzystać z aktywnych źródeł dźwięku lub aktywnych mikrofonów. Okablowanie audio powinno być prowadzone z dala od silnych źródeł promieniowania elektromagnetycznego. Monitor Podłącz główne wyjście monitorowe rejestratora do wejścia monitora. Zasilanie Podłącz zasilacz do wejścia rejestratora. (12VDC) Sieć LAN Podłącz kabel sieciowy do złącza RJ45 rejestratora, jeśli przewiduje się obsługę urządzenia przez sieć LAN Wejścia USB 2.0 Złącze USB wspiera następujące urządzenia: mysz USB, USB Flash Drive, zewnętrzne dyski twarde USB. 3.2 Instalacja dysku twardego Dysk twardy musi być sformatowany przez rejestrator zanim zostanie uruchomiony na nim zapis. Nie formatuj dysku w komputerach PC. 8

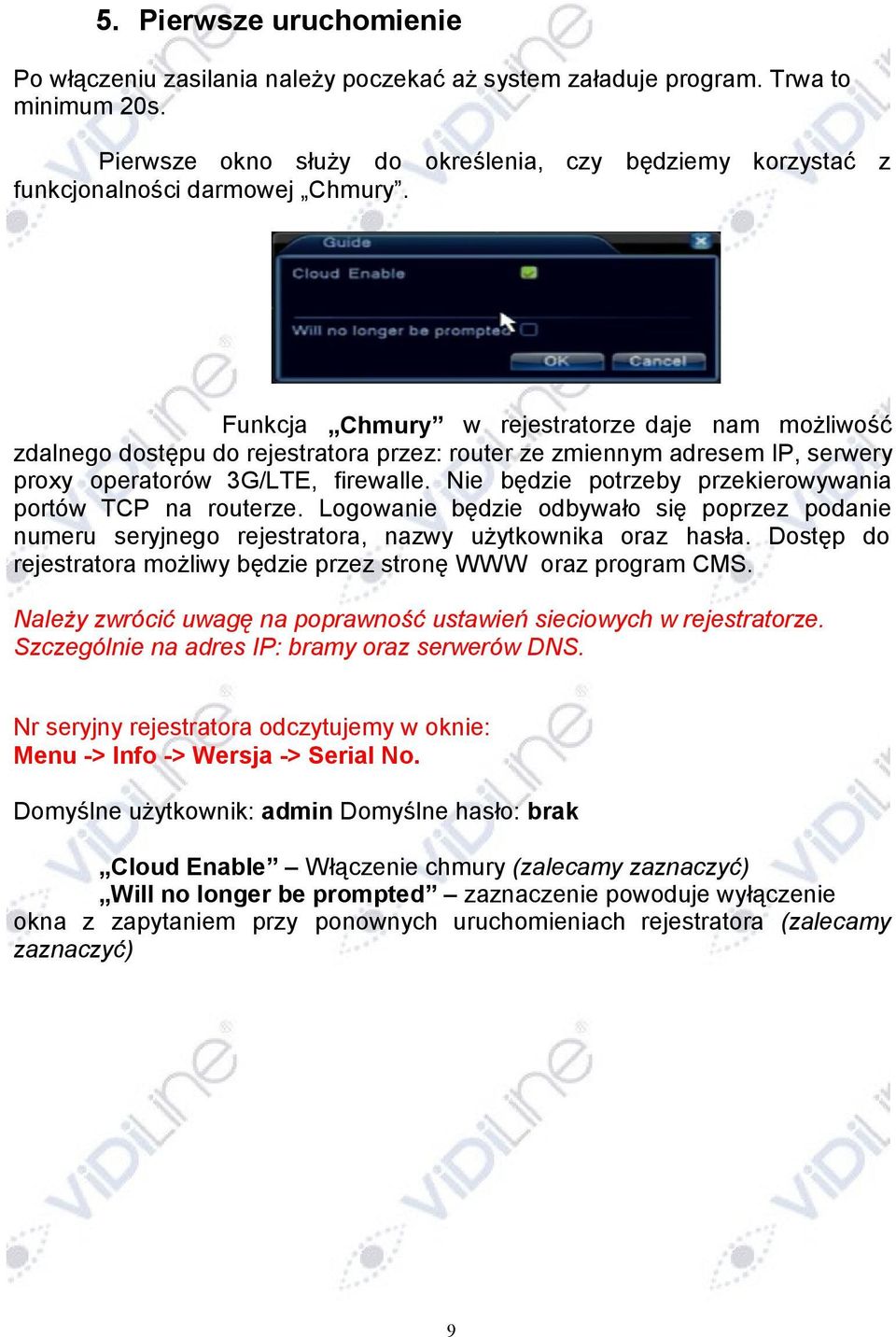

9 5. Pierwsze uruchomienie Po włączeniu zasilania należy poczekać aż system załaduje program. Trwa to minimum 20s. Pierwsze okno służy do określenia, czy będziemy korzystać z funkcjonalności darmowej Chmury. Funkcja Chmury w rejestratorze daje nam możliwość zdalnego dostępu do rejestratora przez: router ze zmiennym adresem IP, serwery proxy operatorów 3G/LTE, firewalle. Nie będzie potrzeby przekierowywania portów TCP na routerze. Logowanie będzie odbywało się poprzez podanie numeru seryjnego rejestratora, nazwy użytkownika oraz hasła. Dostęp do rejestratora możliwy będzie przez stronę WWW oraz program CMS. Należy zwrócić uwagę na poprawność ustawień sieciowych w rejestratorze. Szczególnie na adres IP: bramy oraz serwerów DNS. Nr seryjny rejestratora odczytujemy w oknie: Menu -> Info -> Wersja -> Serial No. Domyślne użytkownik: admin Domyślne hasło: brak Cloud Enable Włączenie chmury (zalecamy zaznaczyć) Will no longer be prompted zaznaczenie powoduje wyłączenie okna z zapytaniem przy ponownych uruchomieniach rejestratora (zalecamy zaznaczyć) 9

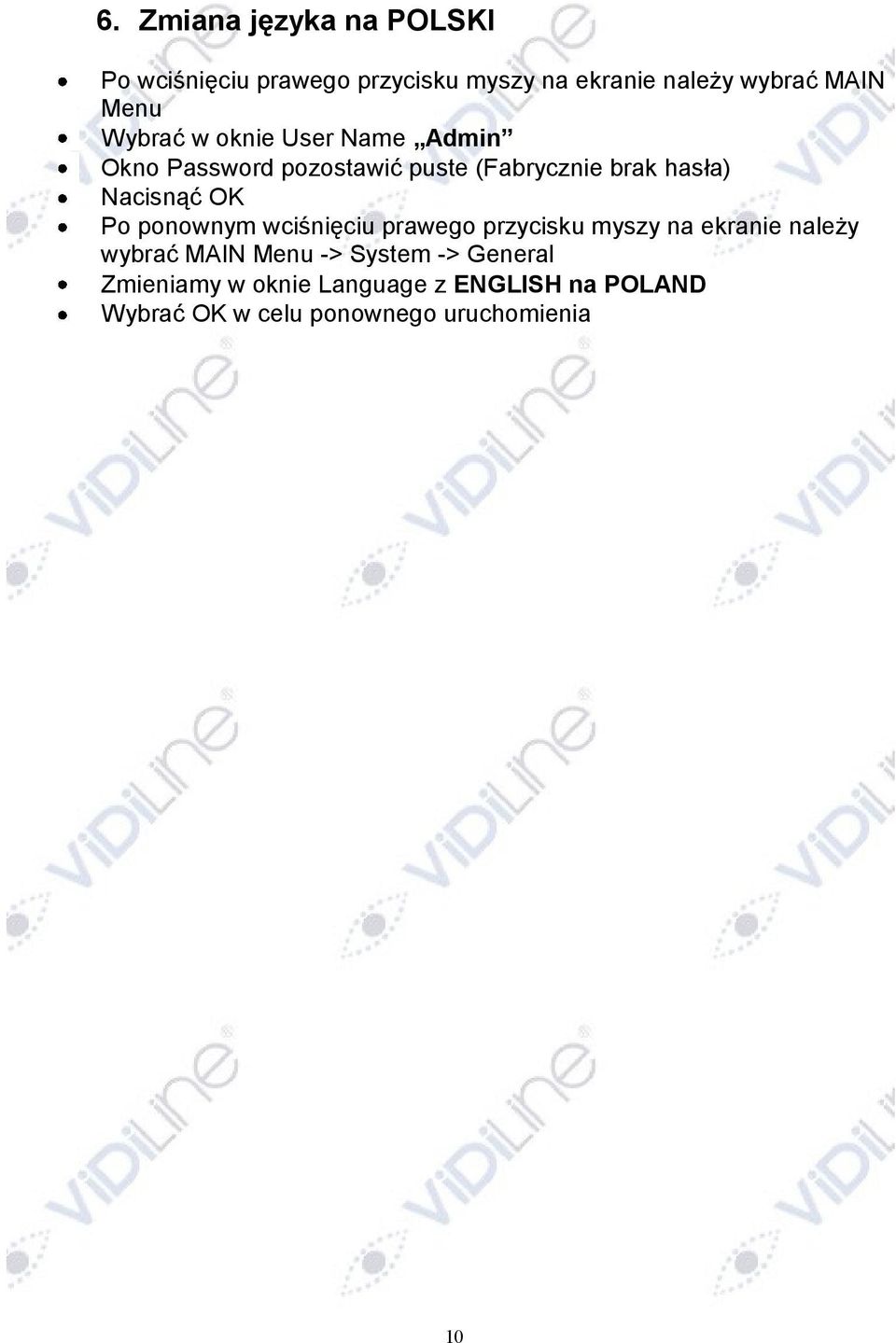

10 6. Zmiana języka na POLSKI Po wciśnięciu prawego przycisku myszy na ekranie należy wybrać MAIN Menu Wybrać w oknie User Name Admin Okno Password pozostawić puste (Fabrycznie brak hasła) Nacisnąć OK Po ponownym wciśnięciu prawego przycisku myszy na ekranie należy wybrać MAIN Menu -> System -> General Zmieniamy w oknie Language z ENGLISH na POLAND Wybrać OK w celu ponownego uruchomienia 10

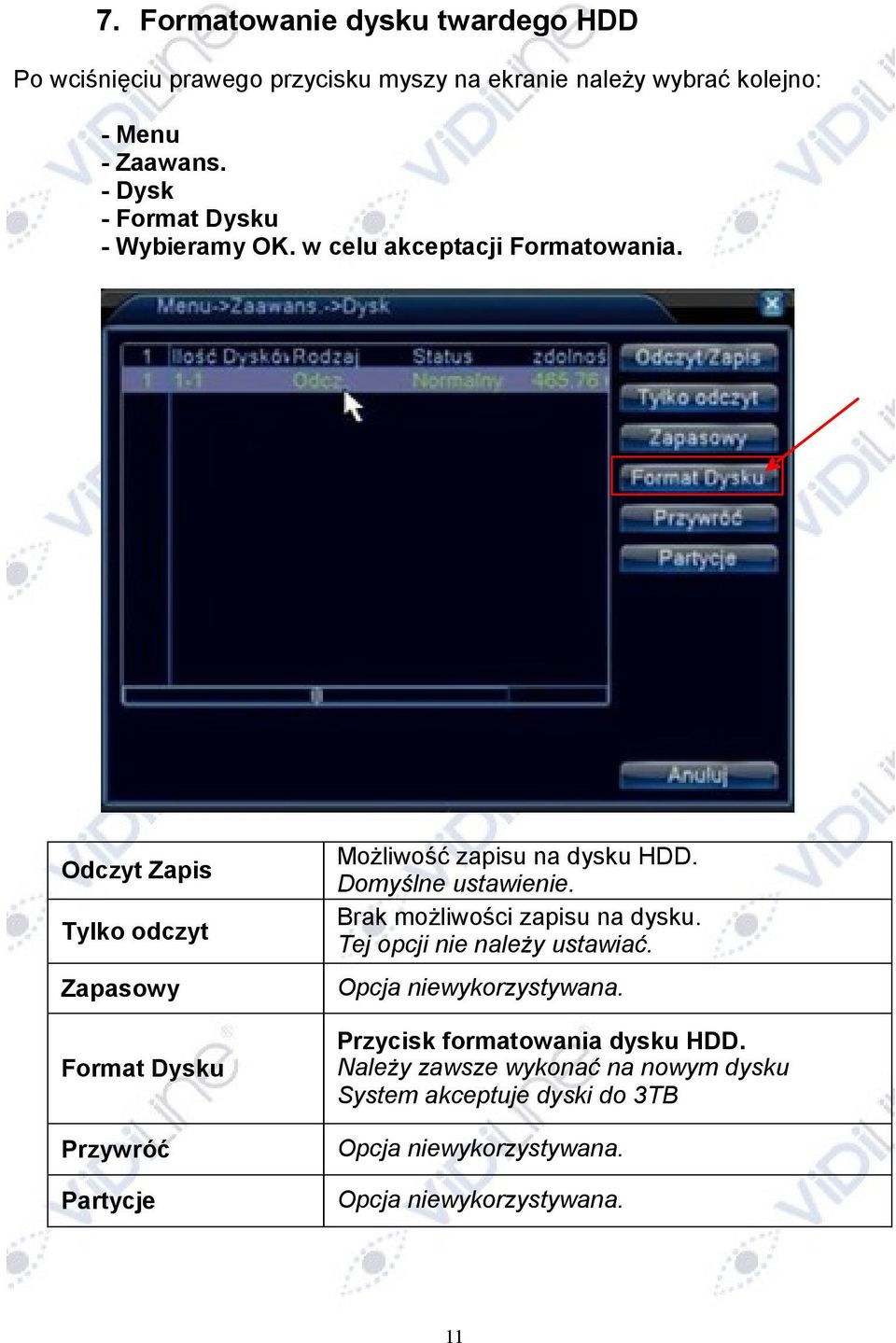

11 7. Formatowanie dysku twardego HDD Po wciśnięciu prawego przycisku myszy na ekranie należy wybrać kolejno: - Menu - Zaawans. - Dysk - Format Dysku - Wybieramy OK. w celu akceptacji Formatowania. Odczyt Zapis Tylko odczyt Zapasowy Format Dysku Przywróć Partycje Możliwość zapisu na dysku HDD. Domyślne ustawienie. Brak możliwości zapisu na dysku. Tej opcji nie należy ustawiać. Opcja niewykorzystywana. Przycisk formatowania dysku HDD. Należy zawsze wykonać na nowym dysku System akceptuje dyski do 3TB Opcja niewykorzystywana. Opcja niewykorzystywana. 11

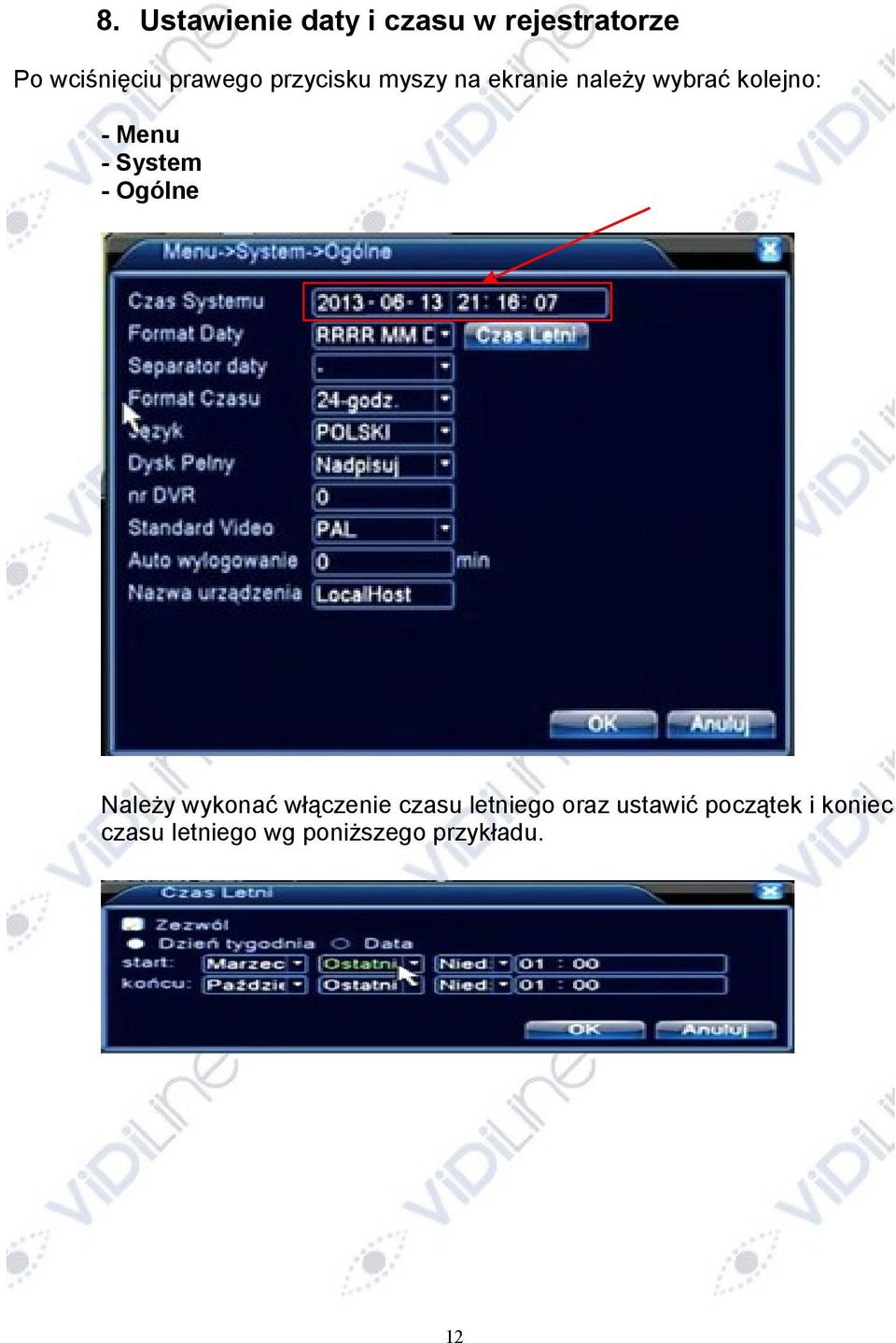

12 8. Ustawienie daty i czasu w rejestratorze Po wciśnięciu prawego przycisku myszy na ekranie należy wybrać kolejno: - Menu - System - Ogólne Należy wykonać włączenie czasu letniego oraz ustawić początek i koniec czasu letniego wg poniższego przykładu. 12

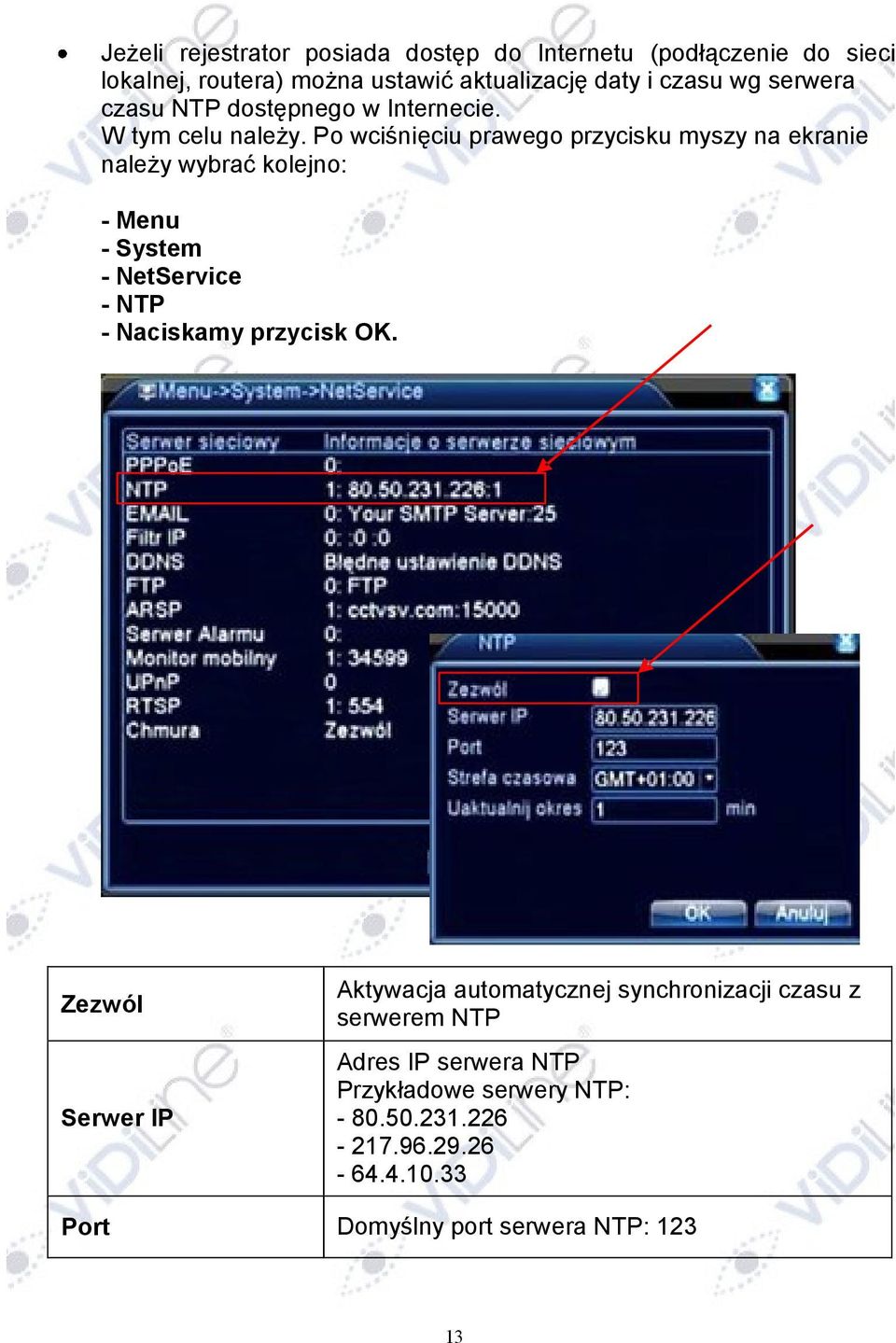

13 Jeżeli rejestrator posiada dostęp do Internetu (podłączenie do sieci lokalnej, routera) można ustawić aktualizację daty i czasu wg serwera czasu NTP dostępnego w Internecie. W tym celu należy. Po wciśnięciu prawego przycisku myszy na ekranie należy wybrać kolejno: - Menu - System - NetService - NTP - Naciskamy przycisk OK. Zezwól Serwer IP Aktywacja automatycznej synchronizacji czasu z serwerem NTP Adres IP serwera NTP Przykładowe serwery NTP: Port Domyślny port serwera NTP:

14 Strefa czasowa Uaktualnij okres Dla polski trzeba ustawić GMT +1 Należy pamiętać o zaznaczeniu opcji czas letni w Menu->System->Ogólne Okres między aktualizacjami czasu z serwera NTP 14

15 9. MENU główne Status wyświetlany na ekranie monitora Na ekranie wyświetlane są informacje o wykryciu ruchu, nagrywaniu, nagrywaniu alarmowym. 1 Rejestracja włączona 3 Brak sygnału wideo 2 Detekcja ruchu 4 Kamera zablokowana Po wciśnięciu prawego przycisku myszy pojawia się poniższe menu, z którego można wybrać: Menu Tryb nagrywania Odtwarzanie Kontrola PTZ Wejście do menu ustawień rejestratora Sposób rejestracji wg Harmonogramu / Ręczny / Zatrzymaj Zalecane ustawienie (wg Harmonogramu) Odtwarzanie materiału archiwalnego z lokalnego dysku HDD. Sterowanie głowicami/kamerami typu PTZ Szybkoobr. PTZ Sterowanie głowicami/kamerami typu PTZ 15

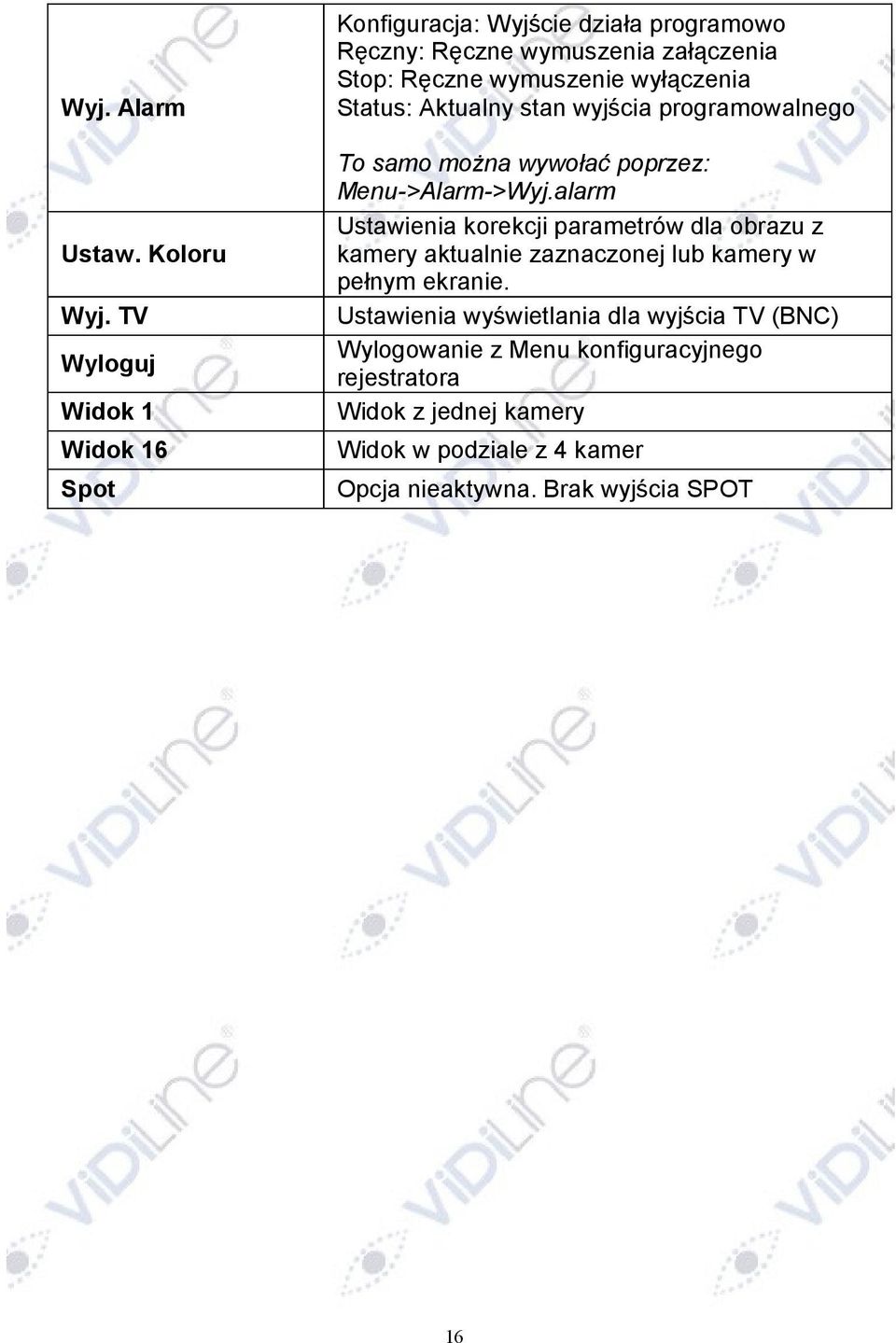

16 Wyj. Alarm Ustaw. Koloru Wyj. TV Wyloguj Widok 1 Widok 16 Spot Konfiguracja: Wyjście działa programowo Ręczny: Ręczne wymuszenia załączenia Stop: Ręczne wymuszenie wyłączenia Status: Aktualny stan wyjścia programowalnego To samo można wywołać poprzez: Menu->Alarm->Wyj.alarm Ustawienia korekcji parametrów dla obrazu z kamery aktualnie zaznaczonej lub kamery w pełnym ekranie. Ustawienia wyświetlania dla wyjścia TV (BNC) Wylogowanie z Menu konfiguracyjnego rejestratora Widok z jednej kamery Widok w podziale z 4 kamer Opcja nieaktywna. Brak wyjścia SPOT 16

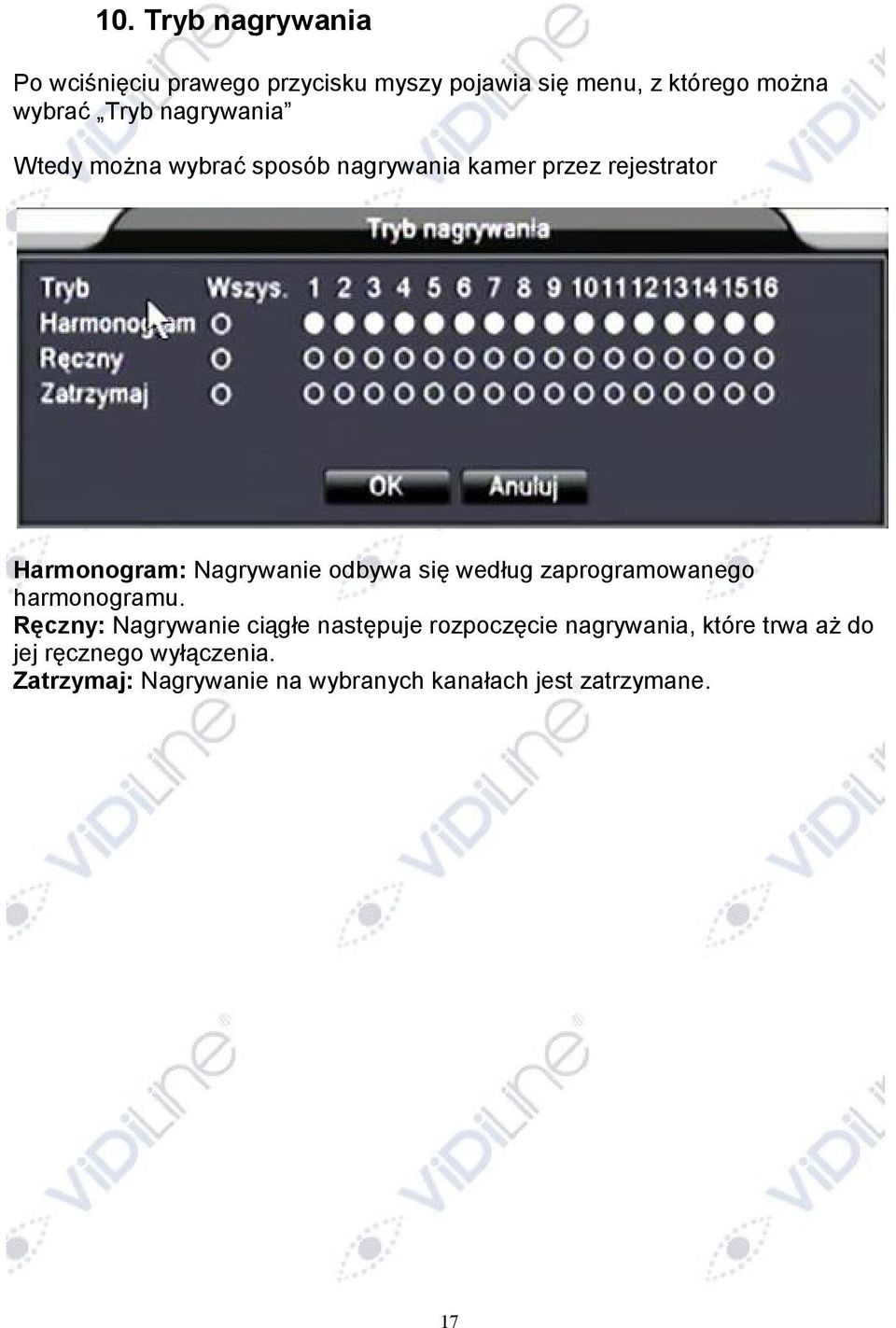

17 10. Tryb nagrywania Po wciśnięciu prawego przycisku myszy pojawia się menu, z którego można wybrać Tryb nagrywania Wtedy można wybrać sposób nagrywania kamer przez rejestrator Harmonogram: Nagrywanie odbywa się według zaprogramowanego harmonogramu. Ręczny: Nagrywanie ciągłe następuje rozpoczęcie nagrywania, które trwa aż do jej ręcznego wyłączenia. Zatrzymaj: Nagrywanie na wybranych kanałach jest zatrzymane. 17

18 11. Okno odtwarzana i archiwizacja materiału video 7 4b a Kalendarz. Wybieramy żądany dzień w którym chcemy sprawdzić nagrania archiwalne 2 Lista dostępnych kamer. Zaznaczamy tylko te kamery z których chcemy oglądać/archiwizować materiał video. Ikona 18

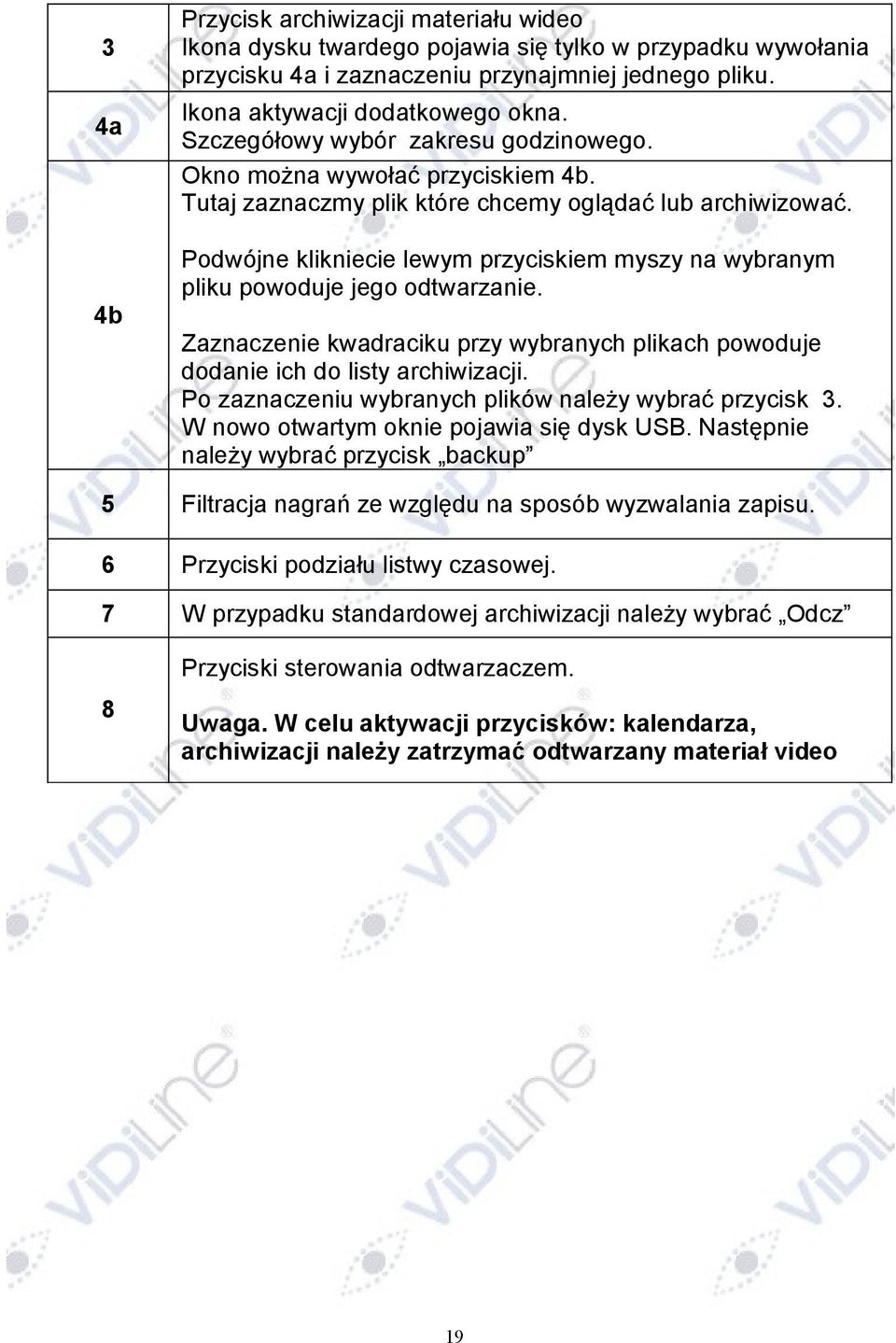

19 3 4a 4b Przycisk archiwizacji materiału wideo Ikona dysku twardego pojawia się tylko w przypadku wywołania przycisku 4a i zaznaczeniu przynajmniej jednego pliku. Ikona aktywacji dodatkowego okna. Szczegółowy wybór zakresu godzinowego. Okno można wywołać przyciskiem 4b. Tutaj zaznaczmy plik które chcemy oglądać lub archiwizować. Podwójne klikniecie lewym przyciskiem myszy na wybranym pliku powoduje jego odtwarzanie. Zaznaczenie kwadraciku przy wybranych plikach powoduje dodanie ich do listy archiwizacji. Po zaznaczeniu wybranych plików należy wybrać przycisk 3. W nowo otwartym oknie pojawia się dysk USB. Następnie należy wybrać przycisk backup 5 Filtracja nagrań ze względu na sposób wyzwalania zapisu. 6 Przyciski podziału listwy czasowej. 7 W przypadku standardowej archiwizacji należy wybrać Odcz Przyciski sterowania odtwarzaczem. 8 Uwaga. W celu aktywacji przycisków: kalendarza, archiwizacji należy zatrzymać odtwarzany materiał video 19

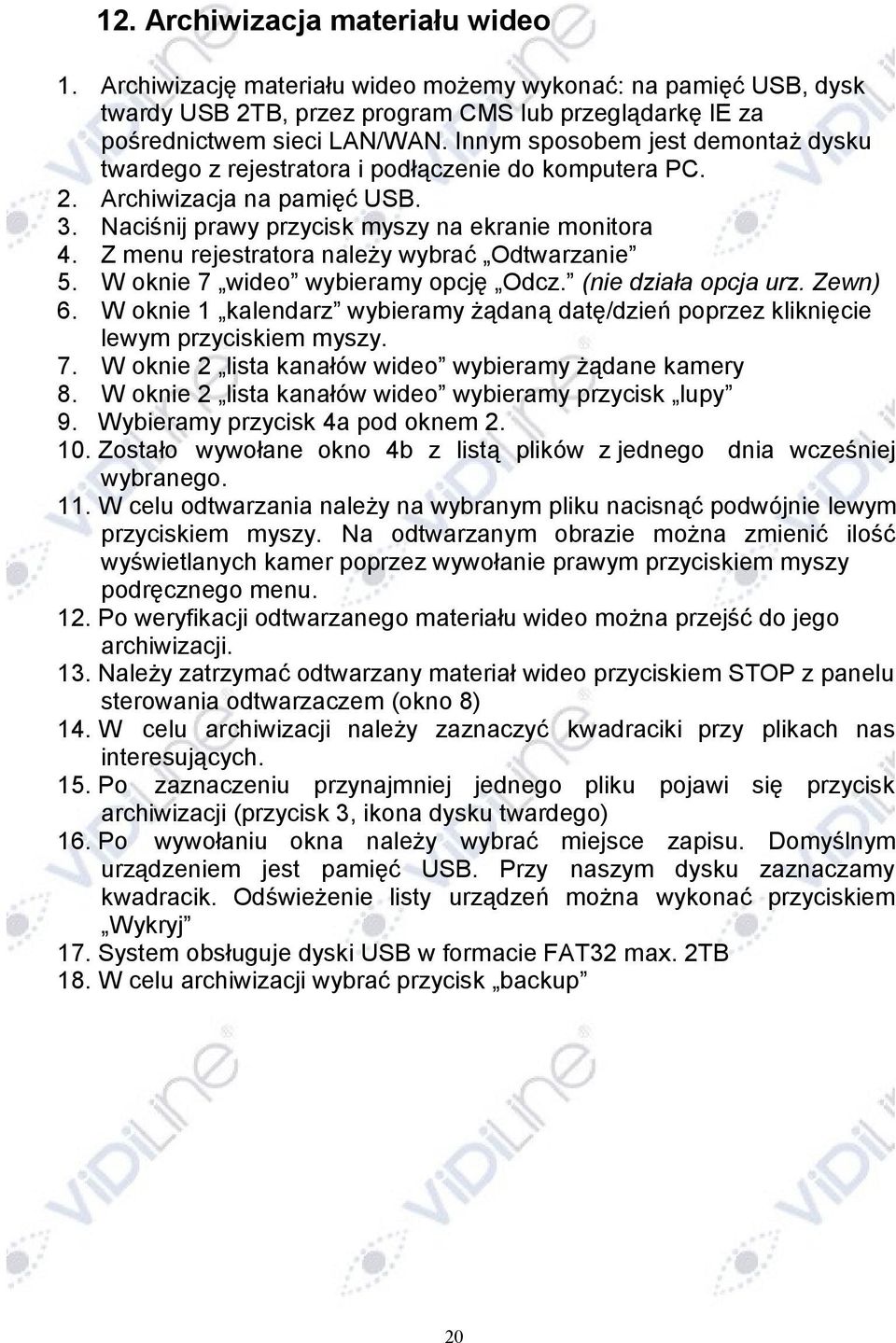

20 12. Archiwizacja materiału wideo 1. Archiwizację materiału wideo możemy wykonać: na pamięć USB, dysk twardy USB 2TB, przez program CMS lub przeglądarkę IE za pośrednictwem sieci LAN/WAN. Innym sposobem jest demontaż dysku twardego z rejestratora i podłączenie do komputera PC. 2. Archiwizacja na pamięć USB. 3. Naciśnij prawy przycisk myszy na ekranie monitora 4. Z menu rejestratora należy wybrać Odtwarzanie 5. W oknie 7 wideo wybieramy opcję Odcz. (nie działa opcja urz. Zewn) 6. W oknie 1 kalendarz wybieramy żądaną datę/dzień poprzez kliknięcie lewym przyciskiem myszy. 7. W oknie 2 lista kanałów wideo wybieramy żądane kamery 8. W oknie 2 lista kanałów wideo wybieramy przycisk lupy 9. Wybieramy przycisk 4a pod oknem Zostało wywołane okno 4b z listą plików z jednego dnia wcześniej wybranego. 11. W celu odtwarzania należy na wybranym pliku nacisnąć podwójnie lewym przyciskiem myszy. Na odtwarzanym obrazie można zmienić ilość wyświetlanych kamer poprzez wywołanie prawym przyciskiem myszy podręcznego menu. 12. Po weryfikacji odtwarzanego materiału wideo można przejść do jego archiwizacji. 13. Należy zatrzymać odtwarzany materiał wideo przyciskiem STOP z panelu sterowania odtwarzaczem (okno 8) 14. W celu archiwizacji należy zaznaczyć kwadraciki przy plikach nas interesujących. 15. Po zaznaczeniu przynajmniej jednego pliku pojawi się przycisk archiwizacji (przycisk 3, ikona dysku twardego) 16. Po wywołaniu okna należy wybrać miejsce zapisu. Domyślnym urządzeniem jest pamięć USB. Przy naszym dysku zaznaczamy kwadracik. Odświeżenie listy urządzeń można wykonać przyciskiem Wykryj 17. System obsługuje dyski USB w formacie FAT32 max. 2TB 18. W celu archiwizacji wybrać przycisk backup 20

21 Wykryj Backup Palić Wykasuj Zatrzymaj Wykrywanie urządzenia USB Archiwizacja wcześniej wybranych plików z zakresu. Podstawowy przycisk do archiwizacji na USB Opcja niewykorzystywana Formatowanie nośnika USB do FAT32 Opcja niewykorzystywana 21

22 Do wyboru mamy format pliku H264, AVI. H264 Wymagany dedykowany program dostępny za darmo na stronie WWW oraz płycie CD. Kopia zapasowa w formacie AVI Plik można otworzyć z dowolnego odtwarzacza Video np. VLC, Media Player. Brak zapisu ścieżki AUDIO. Rozpocznij Rozpoczęcie nagrywania na USB 22

23 13. Menu główne Nagrywanie Konfiguracja nagrywania materiału na dysk HDD - Konfiguracja nagrywania - Odtwarzanie on-line materiału wideo - Archiwizacja materiału wideo na USB Alarm System Konfiguracja reakcji na Alarm np. detekcja ruchu - Detekcja - Maskowanie (maski prywatności) - Detekcja utraty sygnału Video z kamery - Detekcja uszkodzenia dysku HDD, sieci LAN - Wejścia i wyjścia alarmowe Ustawienia systemowe - Data, czas, język - Jakość zapisu, jakość kompresji video, - Konfiguracji sieci Ethernet/LAN - Konfiguracja interfejsu użytkownika - Konfiguracja chmury, NTP, DDNS, RTSP, porty TCP - Zakładka Menu->System->Ogólne-Dysk Pelny Zalecana opcja: nadpisuj (gdy dysk się zapełni) Zaawans. Info Wyloguj Ustawienia zaawansowane - Formatowanie dysku HDD - Zarządzanie kontami użytkowników - Aktualizacja firmware Informacje o HDD, podgląd nr seryjnego Wylogowanie z menu rejestratora 23

24 14. Menu główne -> Nagrywanie W menu konfiguracji nagrywania programujemy tryb działania dla poszczególnych kanałów oraz czasy trwania pliku na dysku twardym. 24

25 Kanał Konfiguracja kanału video od 1 do 16(8). Zalecana jest oddzielna konfiguracja każdego kanału. Równoległy zapis do dwóch plików na tym samym dysku HDD. Nadmiar Opcja niezalecana. Powoduje skrócenie czasu archiwizacji o połowę. W razie uszkodzenia pliku z nagraniem mamy kopię pliku pod tą samą nazwą. Jest to bardzo uproszczona funkcja typowego systemu RAID. Długość Długość plików zapisywanych na dysku HDD rejestratora. Zalecana długość to 60min. Maksymalna wartość 120min. PreRecord Tryb Czas nagrywania przed alarmem z detekcji ruchu. Czas nagrywania po detekcji ruchu Harmonogram Nagrywanie w harmonogramu Ręczny Nagrywanie ciągłe wymuszone 24/24 h Zatrzymaj wyłączenie nagrywania Tydzień Na każdy dzień można wybrać inny przedział godzinowy. Wybranie WSZYSTKIE nadpisuje harmonogramy dla poszczególnych dni. Normal Nagrywanie ciągłe 24/24h Nagrywanie z detekcji ruchu na dysk HDD. Ruch Włączenie tej opcji może nie aktywować nagrywania z detekcji ruchu, ponieważ należy dodatkowo wykonać konfigurację Detekcji ruchu. Parametry detekcji ruchu należy skonfigurować w Menu -> Alarm - >Detekcja Alarm Okres 1 Nagrywanie zainicjowane z wejść alarmowych. Harmonogram 1. Okres czasowy dla poszczególnych dni tygodnia 25

26 wybieranych z rozwijanego pola [TYDZIEŃ]. Dla Detekcji Ruchu [RUCH] harmonogram definiuje tylko włączenie nagrywania po otrzymaniu sygnału/alarmu z detekcji ruchu. Alarm/Sygnał z detekcji ruchu posiada dodatkowy harmonogram, o którym należy pamięć. W celu zaprogramowania harmonogramu dla nagrywania z detekcji ruchu należy pamiętać, że rejestrator będzie uwzględniał iloczyn harmonogramu dla nagrywania oraz harmonogramu dla detekcji ruchu Dodatkowe harmonogramy Okres czasowy dla poszczególnych dni tygodnia wybieranych z rozwijanego pola [TYDZIEŃ]. Okres 2,3,4 Dla Detekcji Ruchu [RUCH] harmonogram definiuje tylko włączenie nagrywania po otrzymaniu sygnału/alarmu z detekcji ruchu. Nadpisywanie dysku: Alarm/Sygnał z detekcji ruchu posiada dodatkowy harmonogram, o którym należy pamięć. W celu zaprogramowania harmonogramu dla nagrywania z detekcji ruchu należy pamiętać, że rejestrator będzie uwzględniał iloczyn harmonogramu dla nagrywania oraz harmonogramu dla detekcji ruchu Zakładka Menu->System->Ogólne-Dysk Pelny Zalecana opcja: nadpisuj (gdy dysk się zapełni) 26

27 15. Konfiguracja jakości nagrywania - kodowanie Kanał Numer kanału wideo Kompresja Zalecamy kompresję H.264 Rozdzielczość Zalecamy rozdzielczość D1 Przy większej ilości kamer zalecamy 6kl/s na 1 kanał wideo. Pozwala to oszczędzić ilość miejsca na dysku twardym Ilość kl/s 27

28 Transmisja Zalecamy transmisję kodowania VBR. VBR zmienna przepływność CBR stała przepływność Jakość Zalecamy jakość najlepszą Transfer Wartość tylko do podglądu Interwał Zalecamy wartość: 2 Video/Audio Static zakodować Dodatkowy Lewa kwadracik: zapis ścieżki Wideo Prawy kwadracik: zapis ścieżki Audio Zalecamy high profile Dodatkowy strumień do podglądu przez Internet/Urządzenia mobilne 28

29 16. Konfiguracja nagrywania z detekcji ruchu. Uwaga: okna konfiguracyjne różnią się nieznacznie dla rejestratorów 4,8 i 16 kanałowych. W tym punkcie można ustawić reakcje rejestratora na sytuacje alarmowe takie jak: detekcja ruchu, maskowanie kamery, utrata sygnału czy alarm związany z usterką dysku twardego. Kanał Udostępnij Czułość Region [Ustaw] Numer wejścia/kanału Video. Zaleca się konfigurowanie kamer pojedynczo. Włączenie detekcji ruchu dla wybranej kamery Czułość detekcji ruchu Obszar detekcji ruchu. Kolor przezroczysty czerwony oznacza aktywne pole. Okres [Ustaw] Nagrywanie z kanału Harmonogram działania funkcji detekcji ruchu. Kolor zielony w kalendarzu oznacza nagrywanie okres działania detekcji ruchu. Należy wybrać nr wejścia/kanału Video gdzie ma nastąpić nagrywanie z detekcji ruchu. Brak zaznaczenia kanału 1,2,3 lub 4 oznacza brak 29

30 nagrywania z detekcji ruchu. Należy zaznaczyć przynajmniej jedno wejście. Można wybrać np. Detekcja ruchu wykryta na wejściu/kanale nr 1 powoduje nagrywanie obrazu Video z jednocześnie z wejść 1,2,3,4. Więc domyślnym ustawieniem powinno być przypisanie do wejścia/kanału nr 1 nagrywania z wejścia/kanału nr 1. Interwał. Ścieżka Aktywacja PTZ Zwłoka Wyświetla Komunikat Wyślij Okres zwłoki/opóźnienia do aktywacji kolejnej detekcji ruchu od ostatniej detekcji ruchu. Funkcja zmniejsza znacząco czułość detekcji ruchu/ Zalecamy ustawienie 1s. Sekwencja kamer po wystąpieniu alarmu z detekcji ruchu. Tzw. Funkcja SPOT na ekranie głównym Opcja nieaktywna Czas nagrywania po Detekcji Ruchu. Włączenie komunikatu informującego o wykryciu: - Zaniku sygnału Video - Detekcji Ruchu - Wykryciu maskowania kamery (zakrycie kamery) Wysyłanie wiadomości w przypadku alarmu. Należy dodatkowo wykonać konfigurację w: Menu -> System -> Sieć Menu -> System -> NetService Brzęczyk Wyślij na FTP Aktywacja wbudowanego głośnika w przypadku alarmu. Wysyłanie zdjęcia na serwer FTP w przypadku alarmu. Należy dodatkowo wykonać konfigurację w: Menu -> System -> Sieć Menu -> System -> NetService 30

31 W pierwszej części wybieramy kanał, który aktywujemy [przycisk Udostępnij] i ustawiamy obszar detekcji [Maskowanie] wraz z czułością. Następnie określamy okres aktywności detekcji ruchu [Okres -> Ustaw] oraz czas trawania alarmu [Zwłoka]. Dodatkowo można ustawić które kamery mają rozpocząć nagrywanie przy detekcji ruchu oraz sekwencje tych kamer. Ostatni część dotyczy reakcji na alarm, który może być w postaci powiadomienia, sygnału dźwiękowego, wiadomości czy pliku wysłanego na serwer FTP. Zamaskowanie kamery oraz utrata sygnału wideo również powoduje sytuację alarmową. Konfigurujemy ją podobnie jak detekcję ruchu. 31

32 Dodatkowo możemy również określić reakcję na usterki związane z dyskiem twardym. Użytkownik może być powiadomiony o alarmie poprzez powiadomienie wyświetlone na ekranie monitora lub sygnał dźwiękowy. 32

33 17. System Ustawienia systemowe dotyczą: ustawień ogólnych tj. datę i czas, język, ustawienia dysku i parametrów rejestratora, 33

34 18. Konfiguracja parametrów sieci IP Karta sieciowa DHCP dostępny Ethernet karta sieciowa przewodowa LAN Nie zalecamy używania serwera DHCP. Zalecamy ręczne ustawienie adresów IP Włączenie tej opcji powoduje automatyczną adresację numerów IP w rejestratorze przez router z włączonym serwerem DHCP. Główny adres IP rejestratora. Adres IP rejestratora musi być z tej samej sieci. Np. Adres routera: Maska podsieci routera: Adres IP Adres IP rejestratora: Maska podsieci rejestratora: Brama rejestratora: (jest to adres routera) Główny DNS: Adres IP dostarczony przez operatora łącza internetowego TPSA, NETIA (jeśli adresy DNS w routerze są poprawnie skonfigurowane to można wpisać jako Główny DNS adres routera czyli: ) Drugi DNS: Alternatywny adres IP dostarczony przez operatora łącza internetowego TPSA, NETIA (Można tu wpisać uniwersalny adres serwera DNS:

35 Maska podsieci Brama Należy wpisać identyczną jaka jest w naszym komputerze i routerze pracującym w sieci LAN./ Najczęściej jest to to adres routera Główny DNS Adres dostarczony przez dostawcę Internetu: TPSA, NETIA (Jeśli router jest poprawnie skonfigurowany można wpisać adres routera) Drugi DNS Media Port Port http Szybkie pobieranie Transfer sieciowy Alternatywny adres dostarczony przez dostawcę Internetu: TPSA, NETIA (Alternatywny adres serwera DNS można też wyszukać w Internecie. Np. IP: ) Główny port danych wykorzystywany do transmisji obrazu. Przy dostępie zdalnym należy wykonać przekierowanie tego portu TCP. Domyślnie Główny port danych http wykorzystywany do transmisji interfejsu http przy dostępie z przeglądarki IE. Przy dostępie zdalnym należy wykonać przekierowanie tego portu TCP. Domyślnie 80 Szybie pobieranie / Szybki transfer Automatyczne regulacja pasma w zależności od szybkości łącza internetowego 35

36 19. Zaawansowane ustawienia sieciowe Parametry związane z zaawansowanymi funkcjami sieciowymi, PPPoE NTP Opcja wykorzystywana przy modemach Neostrady. Okno konfiguracyjne w celu włączenia aktualizacji czas Więcej informacji w Dziale: Ustawienie Daty i Czasu (tej instrukcji) Okno konfiguracji serwera . FILTR IP DDNS Należy podać dane konfiguracyjne konta pocztowego. Usługa została przetestowana na: poczta.o2.pl Rejestrator na skonfigurowany adres może wysyłać wiadomości o detekcji ruchu, zasłonięcie kamery, utrata obrazu Video. Wiadomości nie zawierają zdjęcia/załącznika. Filtr IP dostępu do Rejestratora (prosty firewall) Zalecamy nie aktywować opcji. Włączenie oraz konfiguracja współpracy z serwerami DynDNS. Z usługi DDNS możemy korzystać w celu zdalnego dostępu do rejestratora jeśli posiadamy zmienny publiczny adres IP. Alternatywną metodą dostępu jest wykorzystanie funkcji chmury w celu zdalnego dostępu. W tym przypadku nie jest wymagany publiczny adres IP. Dostęp zrealizowany może być 36

37 na FTP - ARSP - Serwer Alarmu Monitor mobilny - - UPnP - RTSP - Możliwość włączenia funkcjonalności chmury. Domyślne MTU 1280 Byte. Chmura Funkcja Chmury w rejestratorze daje nam możliwość zdalnego dostępu do rejestratora przez: router ze zmiennym adresem IP, serwery Proxy operatorów 3G/LTE, firewalle. Nie będzie potrzeby przekierowywania portów TCP na routerze. Logowanie będzie odbywało się poprzez podanie numeru seryjnego rejestratora, nazwy użytkownika oraz hasła. Dostęp do rejestratora możliwy będzie przez stronę WWW oraz program CMS. Nr seryjny rejestratora odczytujemy w oknie: Menu -> Info -> Wersja -> Serial No. 37

38 20. Konfiguracja serwera FTP Zezwól Serwer IP Włączenie możliwości zapisu nagrań alarmowych (z detekcji ruchu) na serwer FTP. Stały adres publiczny IP serwera FTP Port Port serwera FTP. Domyślny port FTP: 21 Nazwa operatora Hasło Max. Długość pliku Lokalizacja zdaln. Podgól. Nazwa użytkownika na serwerze FTP Hasło dostępowe na serwerze FTP Maksymalna wielkość pliku wysyłanego na serwer FTP Katalog do zapisu na serwerze FTP. Zapis do katalogu głównego, znak: / 38

39 21. Wyświetlanie GUI [ Wyświetlanie GUI ] Sposób wyświetlania obrazów z kamer oraz informacji dodatkowych dołączonych do poszczególnych kanałów wraz z maskami prywatności, 22. Ścieżka Sekwencji kamer i podziału oraz sekwencji alarmowej na ekranie głównym. 39
