Veronica. Wizyjny system monitorowania obiektów budowlanych. Instrukcja użytkownika

Wielkość: px
Rozpocząć pokaz od strony:

Download "Veronica. Wizyjny system monitorowania obiektów budowlanych. Instrukcja użytkownika"

Transkrypt

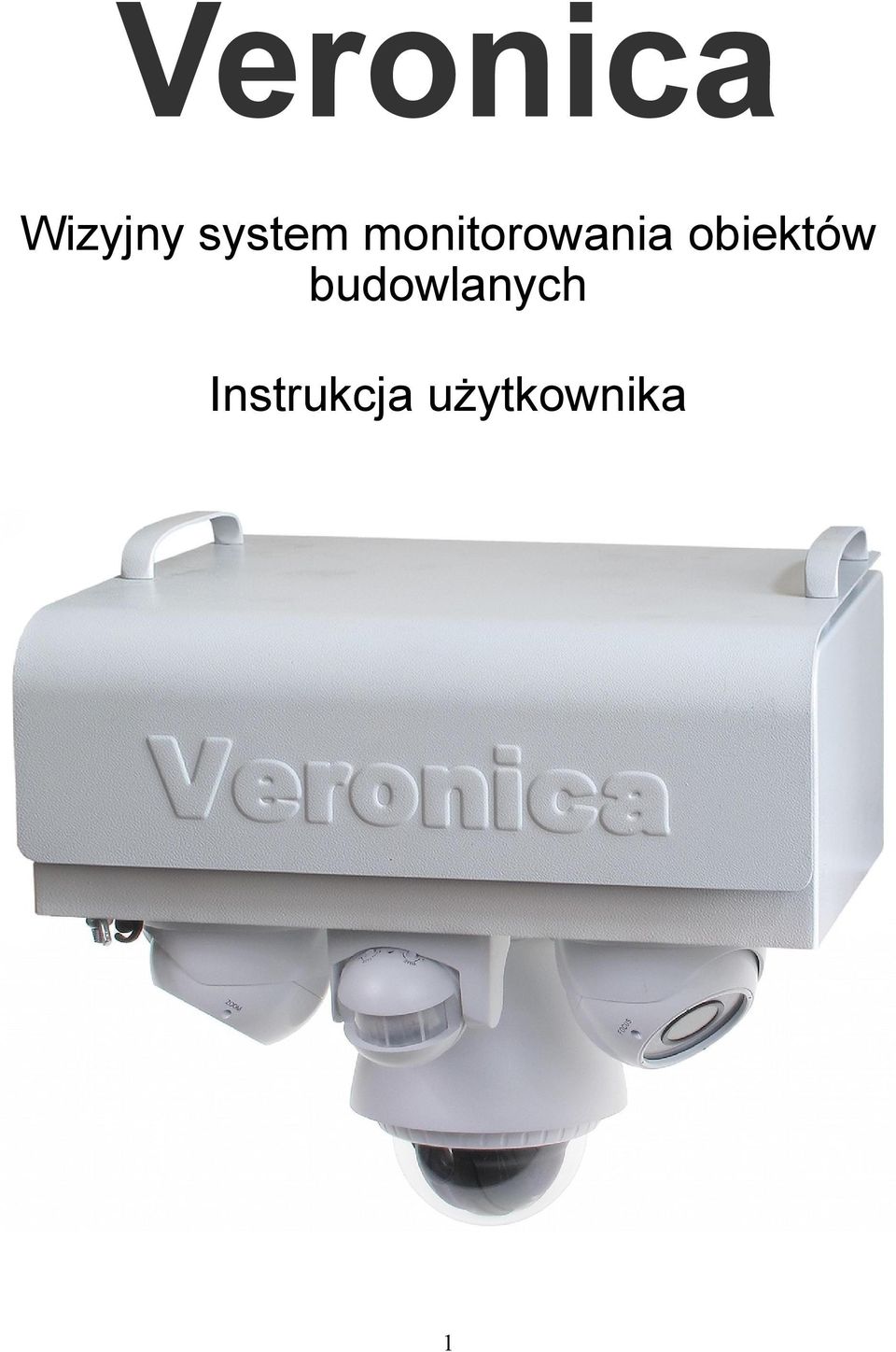

1 Veronica Wizyjny system monitorowania obiektów budowlanych Instrukcja użytkownika 1

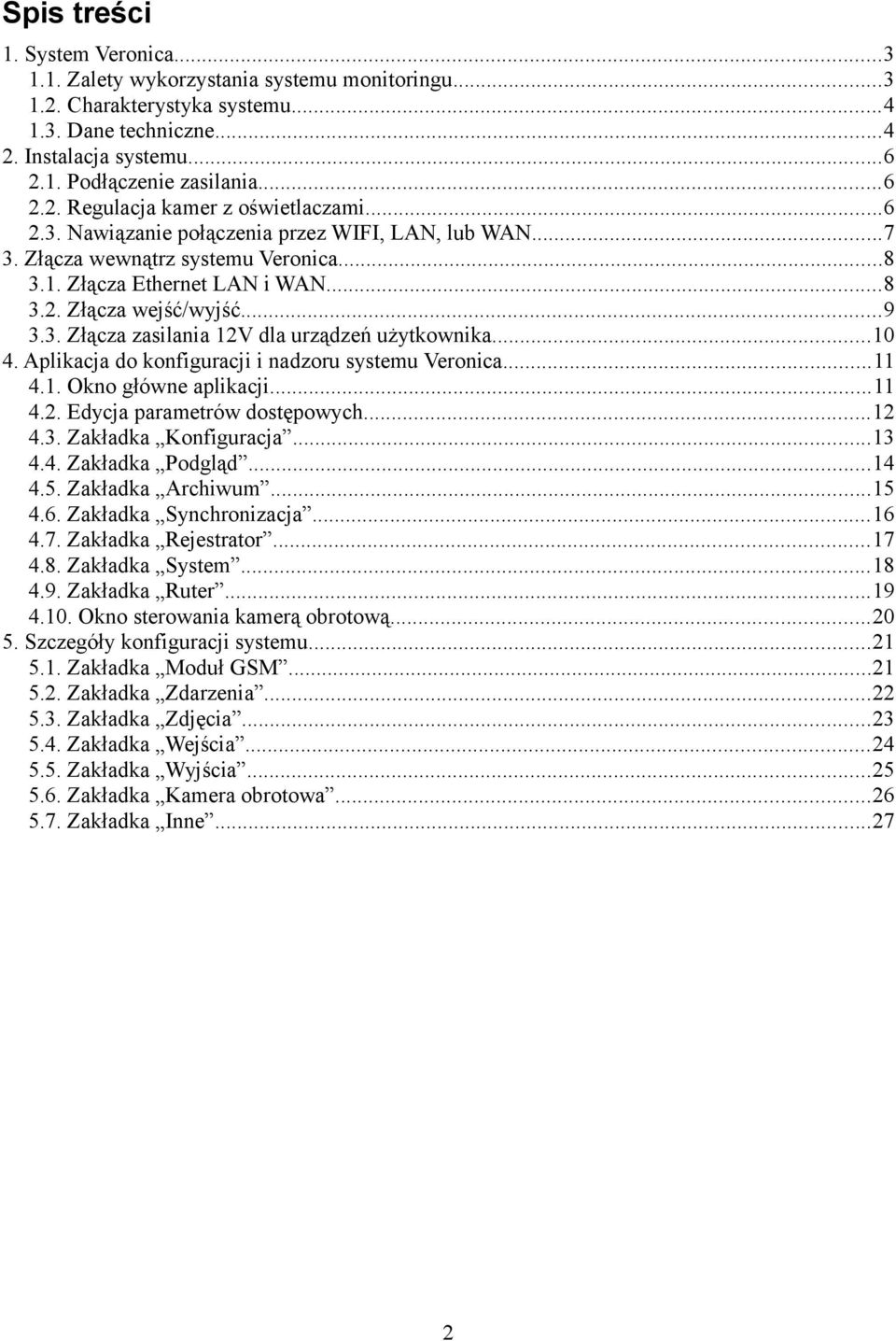

2 Spis treści 1. System Veronica Zalety wykorzystania systemu monitoringu Charakterystyka systemu Dane techniczne Instalacja systemu Podłączenie zasilania Regulacja kamer z oświetlaczami Nawiązanie połączenia przez WIFI, LAN, lub WAN Złącza wewnątrz systemu Veronica Złącza Ethernet LAN i WAN Złącza wejść/wyjść Złącza zasilania 12V dla urządzeń użytkownika Aplikacja do konfiguracji i nadzoru systemu Veronica Okno główne aplikacji Edycja parametrów dostępowych Zakładka Konfiguracja Zakładka Podgląd Zakładka Archiwum Zakładka Synchronizacja Zakładka Rejestrator Zakładka System Zakładka Ruter Okno sterowania kamerą obrotową Szczegóły konfiguracji systemu Zakładka Moduł GSM Zakładka Zdarzenia Zakładka Zdjęcia Zakładka Wejścia Zakładka Wyjścia Zakładka Kamera obrotowa Zakładka Inne

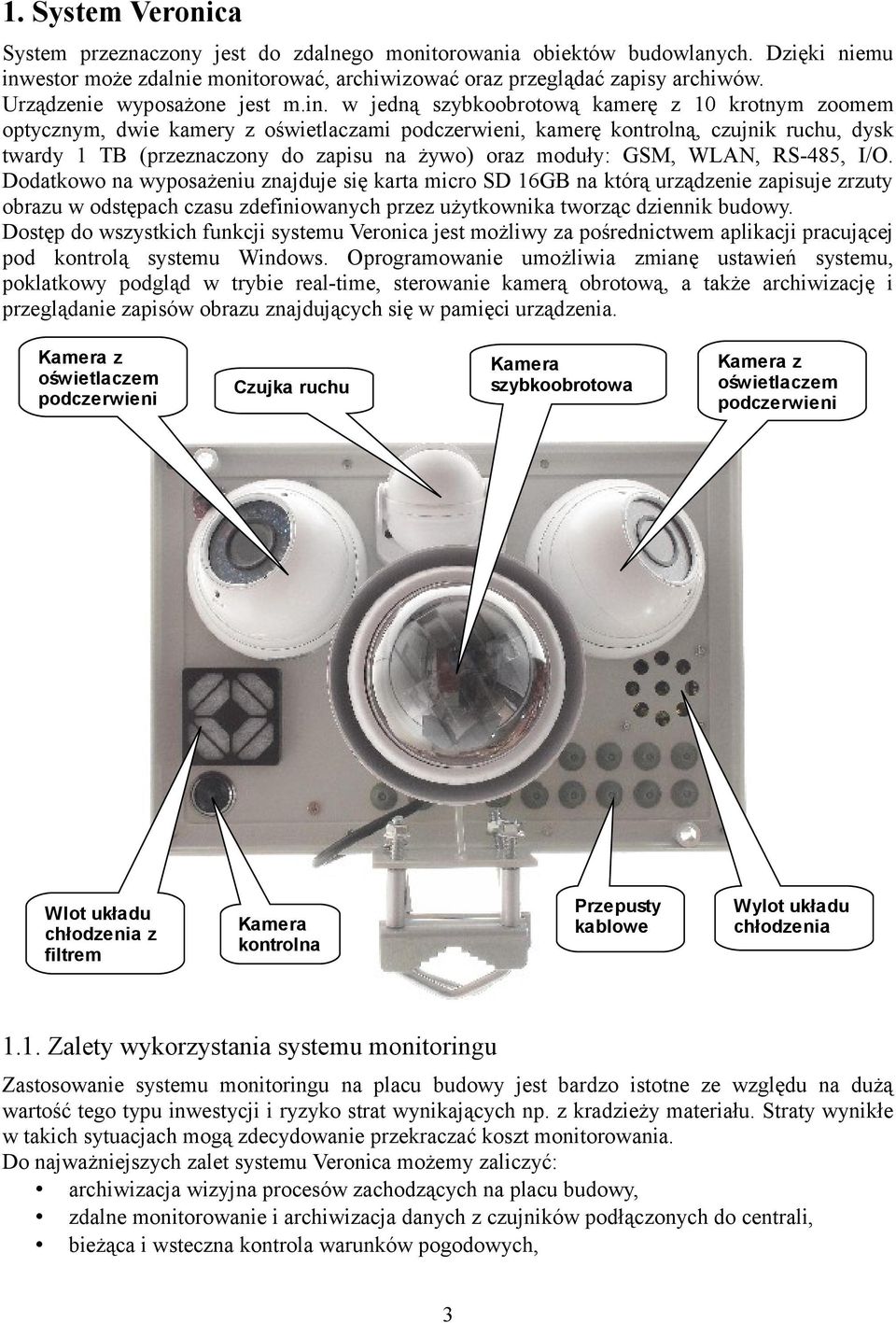

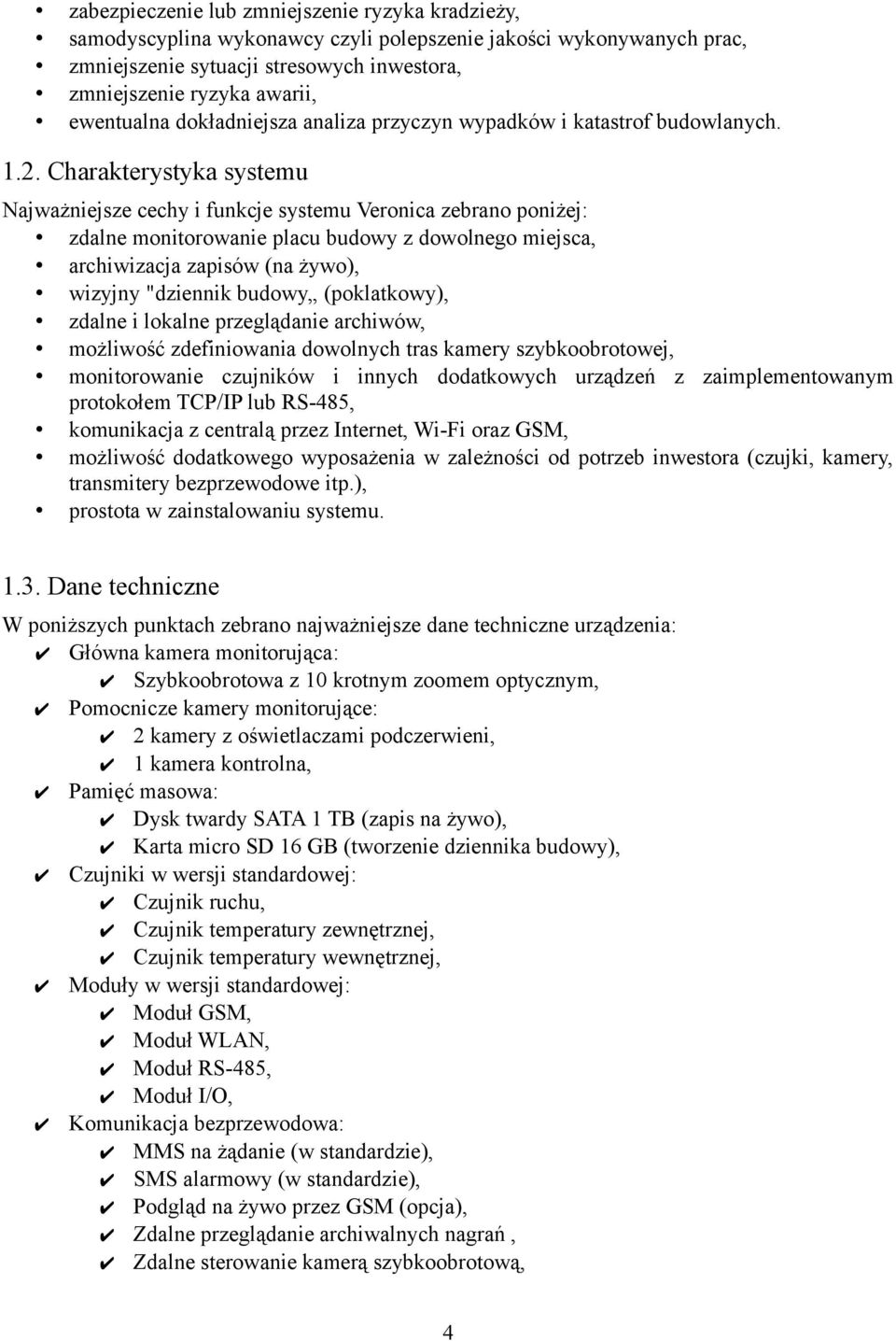

3 1. System Veronica System przeznaczony jest do zdalnego monitorowania obiektów budowlanych. Dzięki niemu inwestor może zdalnie monitorować, archiwizować oraz przeglądać zapisy archiwów. Urządzenie wyposażone jest m.in. w jedną szybkoobrotową kamerę z 10 krotnym zoomem optycznym, dwie kamery z oświetlaczami podczerwieni, kamerę kontrolną, czujnik ruchu, dysk twardy 1 TB (przeznaczony do zapisu na żywo) oraz moduły: GSM, WLAN, RS-485, I/O. Dodatkowo na wyposażeniu znajduje się karta micro SD 16GB na którą urządzenie zapisuje zrzuty obrazu w odstępach czasu zdefiniowanych przez użytkownika tworząc dziennik budowy. Dostęp do wszystkich funkcji systemu Veronica jest możliwy za pośrednictwem aplikacji pracującej pod kontrolą systemu Windows. Oprogramowanie umożliwia zmianę ustawień systemu, poklatkowy podgląd w trybie real-time, sterowanie kamerą obrotową, a także archiwizację i przeglądanie zapisów obrazu znajdujących się w pamięci urządzenia. Kamera z oświetlaczem podczerwieni Wlot układu chłodzenia z filtrem Kamera szybkoobrotowa Czujka ruchu Przepusty kablowe Kamera kontrolna Kamera z oświetlaczem podczerwieni Wylot układu chłodzenia 1.1. Zalety wykorzystania systemu monitoringu Zastosowanie systemu monitoringu na placu budowy jest bardzo istotne ze względu na dużą wartość tego typu inwestycji i ryzyko strat wynikających np. z kradzieży materiału. Straty wynikłe w takich sytuacjach mogą zdecydowanie przekraczać koszt monitorowania. Do najważniejszych zalet systemu Veronica możemy zaliczyć: archiwizacja wizyjna procesów zachodzących na placu budowy, zdalne monitorowanie i archiwizacja danych z czujników podłączonych do centrali, bieżąca i wsteczna kontrola warunków pogodowych, 3

4 zabezpieczenie lub zmniejszenie ryzyka kradzieży, samodyscyplina wykonawcy czyli polepszenie jakości wykonywanych prac, zmniejszenie sytuacji stresowych inwestora, zmniejszenie ryzyka awarii, ewentualna dokładniejsza analiza przyczyn wypadków i katastrof budowlanych Charakterystyka systemu Najważniejsze cechy i funkcje systemu Veronica zebrano poniżej: zdalne monitorowanie placu budowy z dowolnego miejsca, archiwizacja zapisów (na żywo), wizyjny "dziennik budowy (poklatkowy), zdalne i lokalne przeglądanie archiwów, możliwość zdefiniowania dowolnych tras kamery szybkoobrotowej, monitorowanie czujników i innych dodatkowych urządzeń z zaimplementowanym protokołem TCP/IP lub RS-485, komunikacja z centralą przez Internet, Wi-Fi oraz GSM, możliwość dodatkowego wyposażenia w zależności od potrzeb inwestora (czujki, kamery, transmitery bezprzewodowe itp.), prostota w zainstalowaniu systemu Dane techniczne W poniższych punktach zebrano najważniejsze dane techniczne urządzenia: Główna kamera monitorująca: Szybkoobrotowa z 10 krotnym zoomem optycznym, Pomocnicze kamery monitorujące: 2 kamery z oświetlaczami podczerwieni, 1 kamera kontrolna, Pamięć masowa: Dysk twardy SATA 1 TB (zapis na żywo), Karta micro SD 16 GB (tworzenie dziennika budowy), Czujniki w wersji standardowej: Czujnik ruchu, Czujnik temperatury zewnętrznej, Czujnik temperatury wewnętrznej, Moduły w wersji standardowej: Moduł GSM, Moduł WLAN, Moduł RS-485, Moduł I/O, Komunikacja bezprzewodowa: MMS na żądanie (w standardzie), SMS alarmowy (w standardzie), Podgląd na żywo przez GSM (opcja), Zdalne przeglądanie archiwalnych nagrań, Zdalne sterowanie kamerą szybkoobrotową, 4

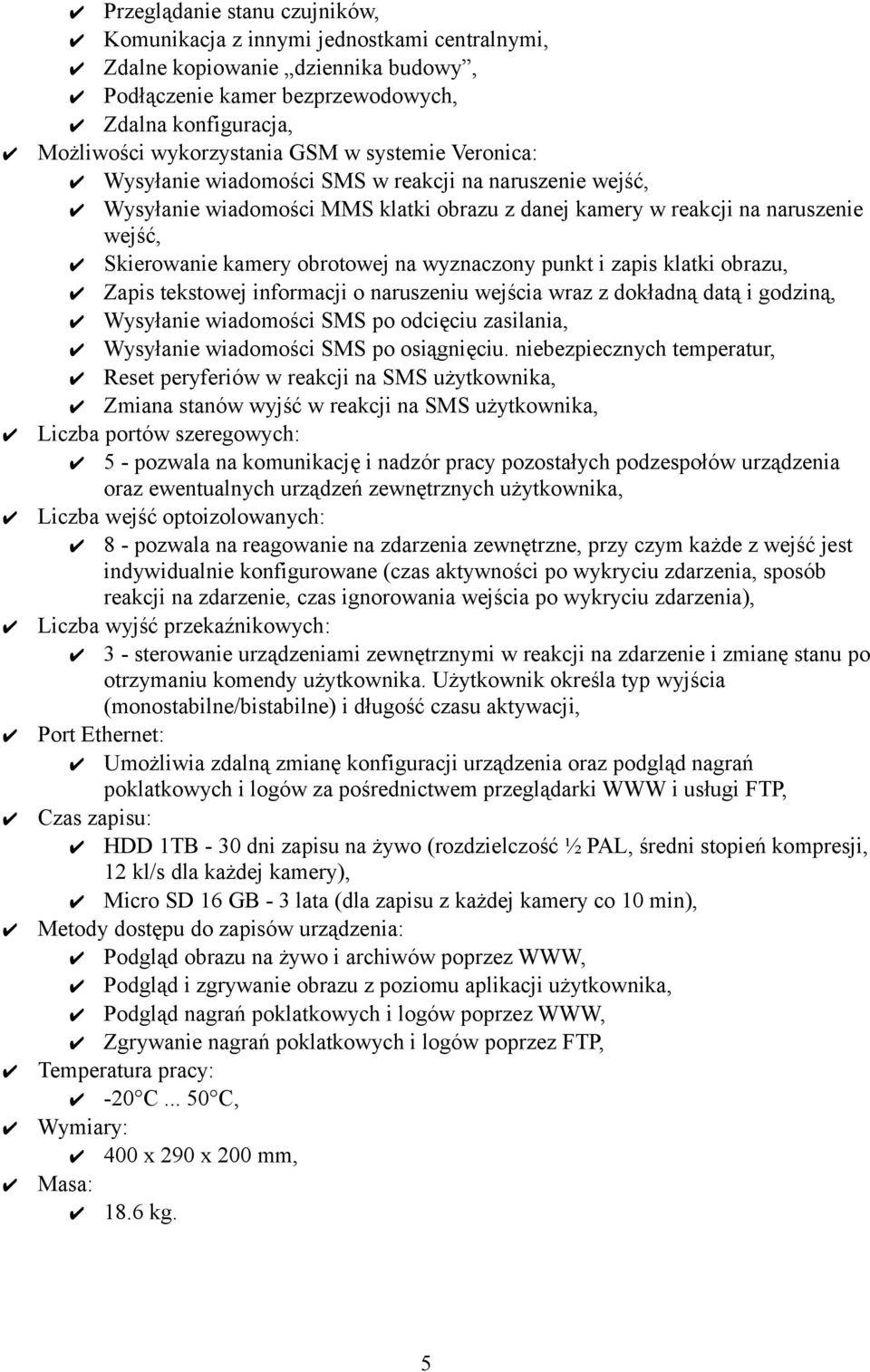

5 Przeglądanie stanu czujników, Komunikacja z innymi jednostkami centralnymi, Zdalne kopiowanie dziennika budowy, Podłączenie kamer bezprzewodowych, Zdalna konfiguracja, Możliwości wykorzystania GSM w systemie Veronica: Wysyłanie wiadomości SMS w reakcji na naruszenie wejść, Wysyłanie wiadomości MMS klatki obrazu z danej kamery w reakcji na naruszenie wejść, Skierowanie kamery obrotowej na wyznaczony punkt i zapis klatki obrazu, Zapis tekstowej informacji o naruszeniu wejścia wraz z dokładną datą i godziną, Wysyłanie wiadomości SMS po odcięciu zasilania, Wysyłanie wiadomości SMS po osiągnięciu. niebezpiecznych temperatur, Reset peryferiów w reakcji na SMS użytkownika, Zmiana stanów wyjść w reakcji na SMS użytkownika, Liczba portów szeregowych: 5 - pozwala na komunikację i nadzór pracy pozostałych podzespołów urządzenia oraz ewentualnych urządzeń zewnętrznych użytkownika, Liczba wejść optoizolowanych: 8 - pozwala na reagowanie na zdarzenia zewnętrzne, przy czym każde z wejść jest indywidualnie konfigurowane (czas aktywności po wykryciu zdarzenia, sposób reakcji na zdarzenie, czas ignorowania wejścia po wykryciu zdarzenia), Liczba wyjść przekaźnikowych: 3 - sterowanie urządzeniami zewnętrznymi w reakcji na zdarzenie i zmianę stanu po otrzymaniu komendy użytkownika. Użytkownik określa typ wyjścia (monostabilne/bistabilne) i długość czasu aktywacji, Port Ethernet: Umożliwia zdalną zmianę konfiguracji urządzenia oraz podgląd nagrań poklatkowych i logów za pośrednictwem przeglądarki WWW i usługi FTP, Czas zapisu: HDD 1TB - 30 dni zapisu na żywo (rozdzielczość ½ PAL, średni stopień kompresji, 12 kl/s dla każdej kamery), Micro SD 16 GB - 3 lata (dla zapisu z każdej kamery co 10 min), Metody dostępu do zapisów urządzenia: Podgląd obrazu na żywo i archiwów poprzez WWW, Podgląd i zgrywanie obrazu z poziomu aplikacji użytkownika, Podgląd nagrań poklatkowych i logów poprzez WWW, Zgrywanie nagrań poklatkowych i logów poprzez FTP, Temperatura pracy: -20 C C, Wymiary: 400 x 290 x 200 mm, Masa: 18.6 kg. 5

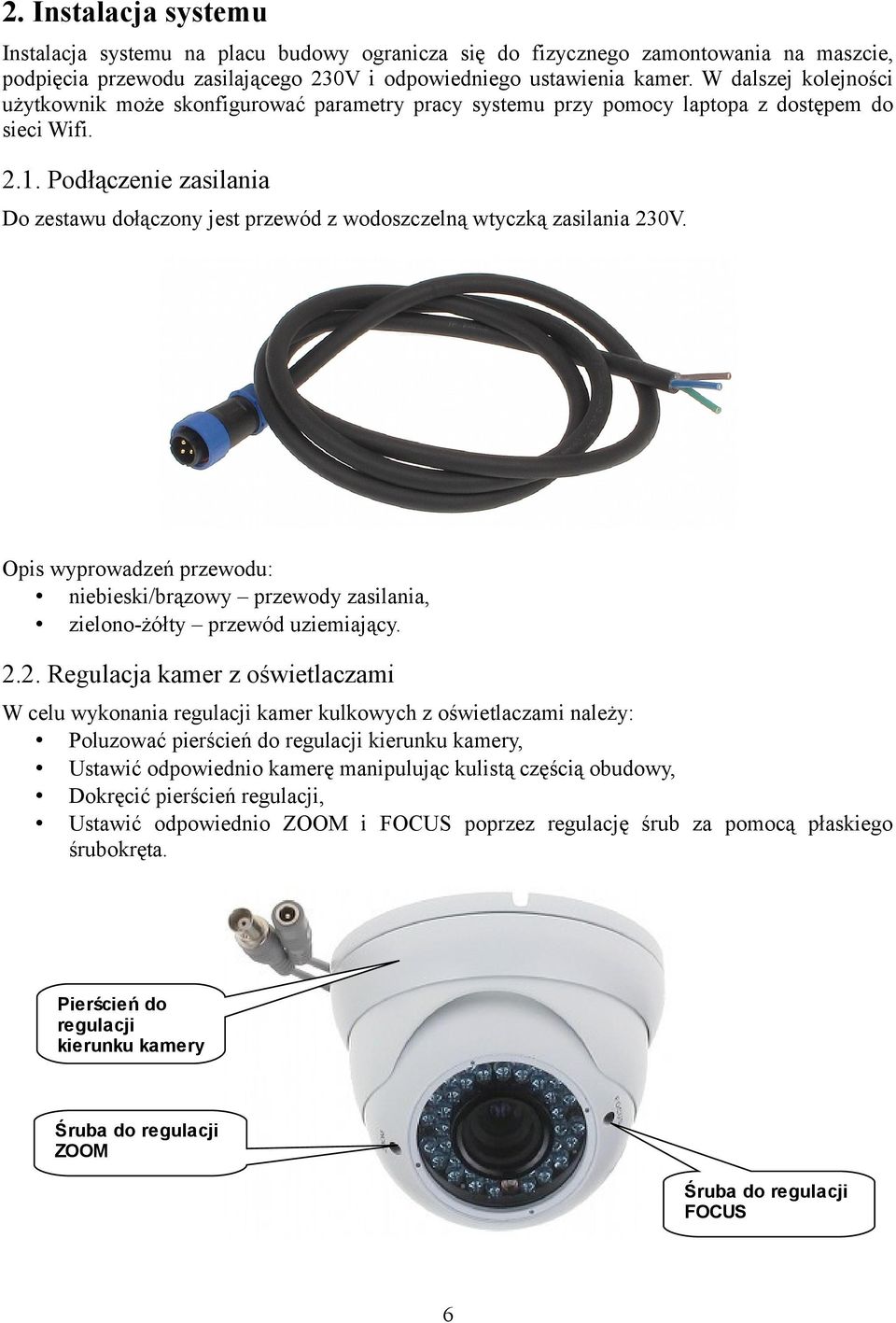

6 2. Instalacja systemu Instalacja systemu na placu budowy ogranicza się do fizycznego zamontowania na maszcie, podpięcia przewodu zasilającego 230V i odpowiedniego ustawienia kamer. W dalszej kolejności użytkownik może skonfigurować parametry pracy systemu przy pomocy laptopa z dostępem do sieci Wifi Podłączenie zasilania Do zestawu dołączony jest przewód z wodoszczelną wtyczką zasilania 230V. Opis wyprowadzeń przewodu: niebieski/brązowy przewody zasilania, zielono-żółty przewód uziemiający Regulacja kamer z oświetlaczami W celu wykonania regulacji kamer kulkowych z oświetlaczami należy: Poluzować pierścień do regulacji kierunku kamery, Ustawić odpowiednio kamerę manipulując kulistą częścią obudowy, Dokręcić pierścień regulacji, Ustawić odpowiednio ZOOM i FOCUS poprzez regulację śrub za pomocą płaskiego śrubokręta. Pierścień do regulacji kierunku kamery Śruba do regulacji ZOOM Śruba do regulacji FOCUS 6

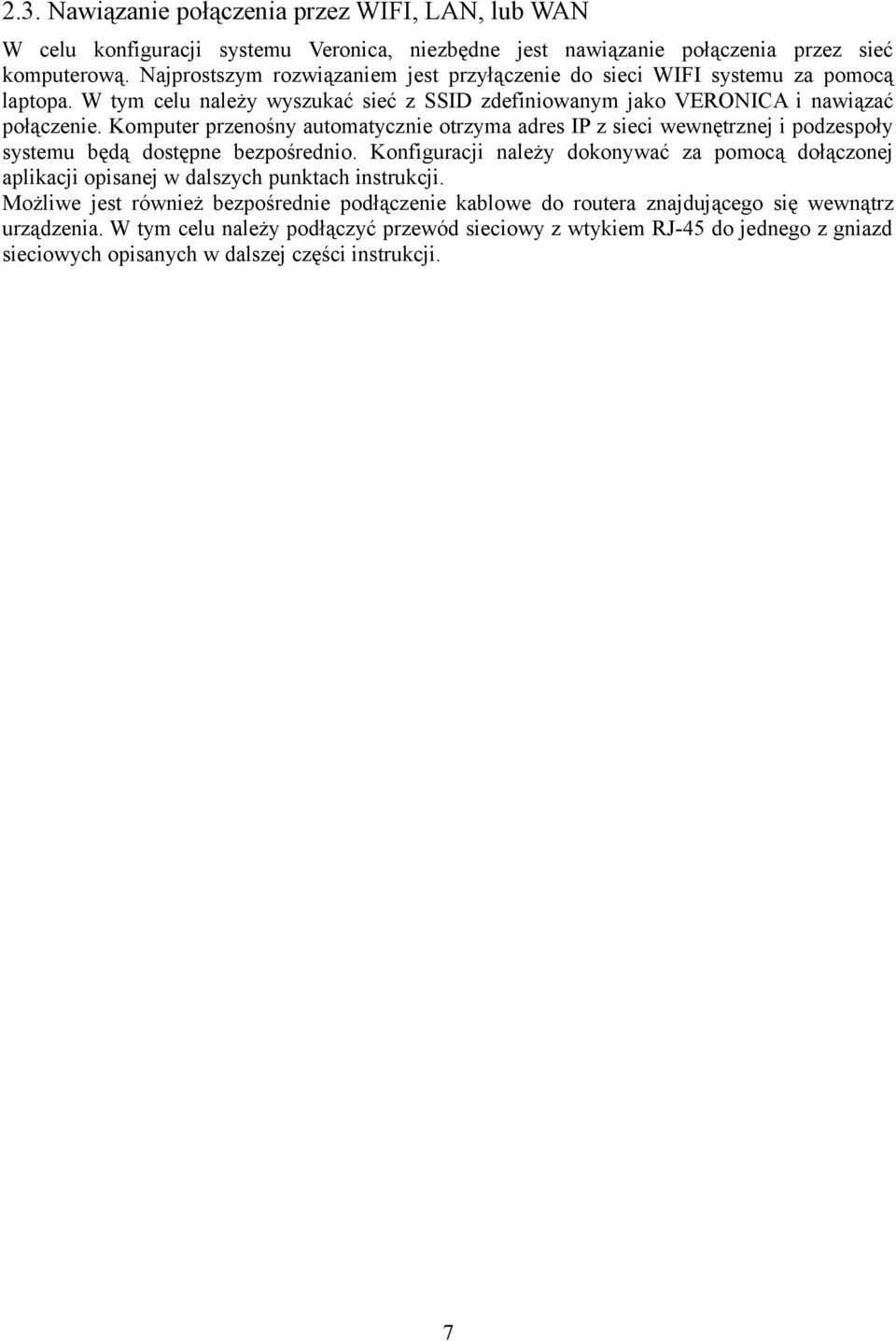

7 2.3. Nawiązanie połączenia przez WIFI, LAN, lub WAN W celu konfiguracji systemu Veronica, niezbędne jest nawiązanie połączenia przez sieć komputerową. Najprostszym rozwiązaniem jest przyłączenie do sieci WIFI systemu za pomocą laptopa. W tym celu należy wyszukać sieć z SSID zdefiniowanym jako VERONICA i nawiązać połączenie. Komputer przenośny automatycznie otrzyma adres IP z sieci wewnętrznej i podzespoły systemu będą dostępne bezpośrednio. Konfiguracji należy dokonywać za pomocą dołączonej aplikacji opisanej w dalszych punktach instrukcji. Możliwe jest również bezpośrednie podłączenie kablowe do routera znajdującego się wewnątrz urządzenia. W tym celu należy podłączyć przewód sieciowy z wtykiem RJ-45 do jednego z gniazd sieciowych opisanych w dalszej części instrukcji. 7

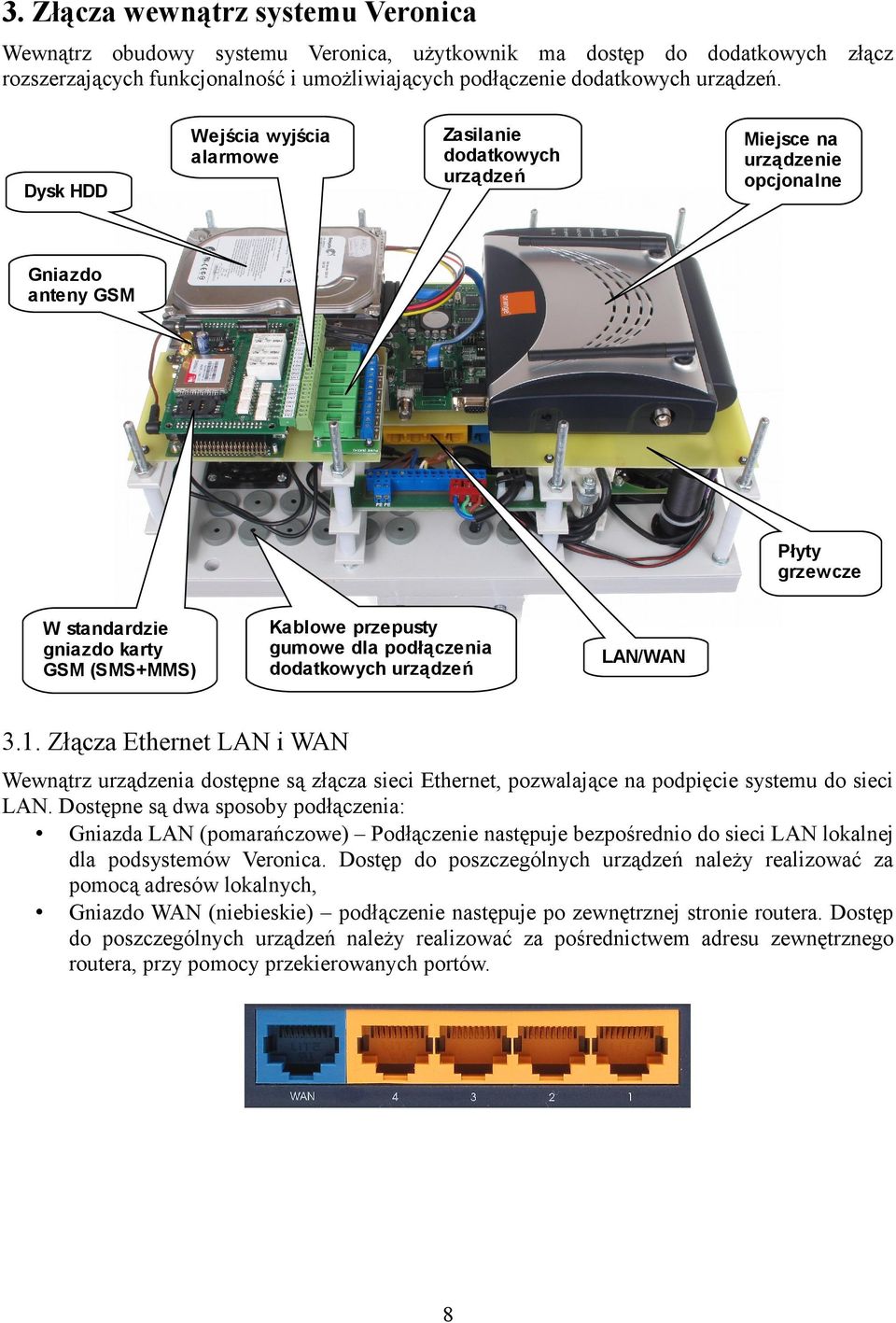

8 3. Złącza wewnątrz systemu Veronica Wewnątrz obudowy systemu Veronica, użytkownik ma dostęp do dodatkowych złącz rozszerzających funkcjonalność i umożliwiających podłączenie dodatkowych urządzeń. Wejścia wyjścia alarmowe Dysk HDD Zasilanie dodatkowych urządzeń Miejsce na urządzenie opcjonalne Gniazdo anteny GSM Płyty grzewcze W standardzie gniazdo karty GSM (SMS+MMS) Kablowe przepusty gumowe dla podłączenia dodatkowych urządzeń LAN/WAN 3.1. Złącza Ethernet LAN i WAN Wewnątrz urządzenia dostępne są złącza sieci Ethernet, pozwalające na podpięcie systemu do sieci LAN. Dostępne są dwa sposoby podłączenia: Gniazda LAN (pomarańczowe) Podłączenie następuje bezpośrednio do sieci LAN lokalnej dla podsystemów Veronica. Dostęp do poszczególnych urządzeń należy realizować za pomocą adresów lokalnych, Gniazdo WAN (niebieskie) podłączenie następuje po zewnętrznej stronie routera. Dostęp do poszczególnych urządzeń należy realizować za pośrednictwem adresu zewnętrznego routera, przy pomocy przekierowanych portów. 8

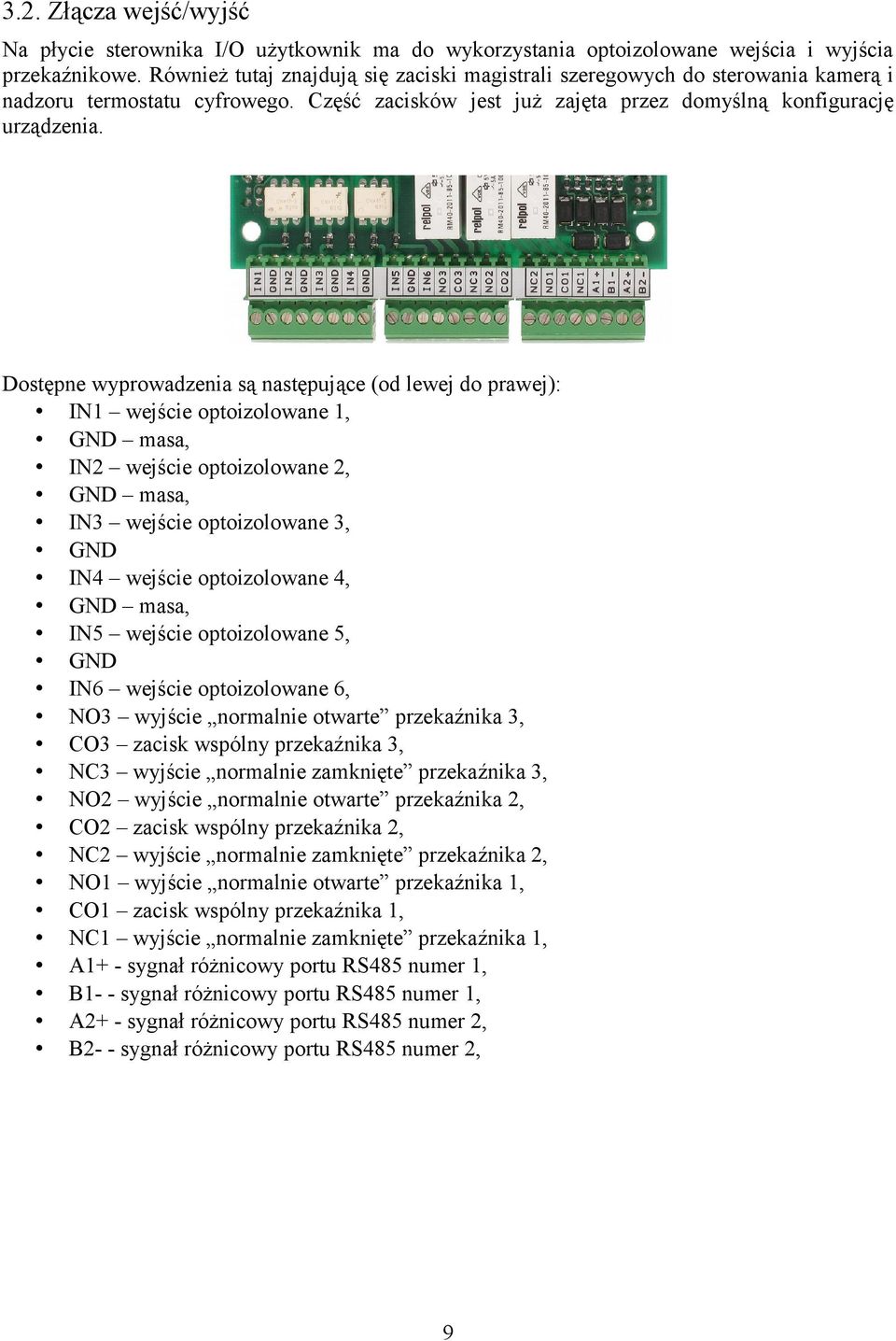

9 3.2. Złącza wejść/wyjść Na płycie sterownika I/O użytkownik ma do wykorzystania optoizolowane wejścia i wyjścia przekaźnikowe. Również tutaj znajdują się zaciski magistrali szeregowych do sterowania kamerą i nadzoru termostatu cyfrowego. Część zacisków jest już zajęta przez domyślną konfigurację urządzenia. Dostępne wyprowadzenia są następujące (od lewej do prawej): IN1 wejście optoizolowane 1, GND masa, IN2 wejście optoizolowane 2, GND masa, IN3 wejście optoizolowane 3, GND IN4 wejście optoizolowane 4, GND masa, IN5 wejście optoizolowane 5, GND IN6 wejście optoizolowane 6, NO3 wyjście normalnie otwarte przekaźnika 3, CO3 zacisk wspólny przekaźnika 3, NC3 wyjście normalnie zamknięte przekaźnika 3, NO2 wyjście normalnie otwarte przekaźnika 2, CO2 zacisk wspólny przekaźnika 2, NC2 wyjście normalnie zamknięte przekaźnika 2, NO1 wyjście normalnie otwarte przekaźnika 1, CO1 zacisk wspólny przekaźnika 1, NC1 wyjście normalnie zamknięte przekaźnika 1, A1+ - sygnał różnicowy portu RS485 numer 1, B1- - sygnał różnicowy portu RS485 numer 1, A2+ - sygnał różnicowy portu RS485 numer 2, B2- - sygnał różnicowy portu RS485 numer 2, 9

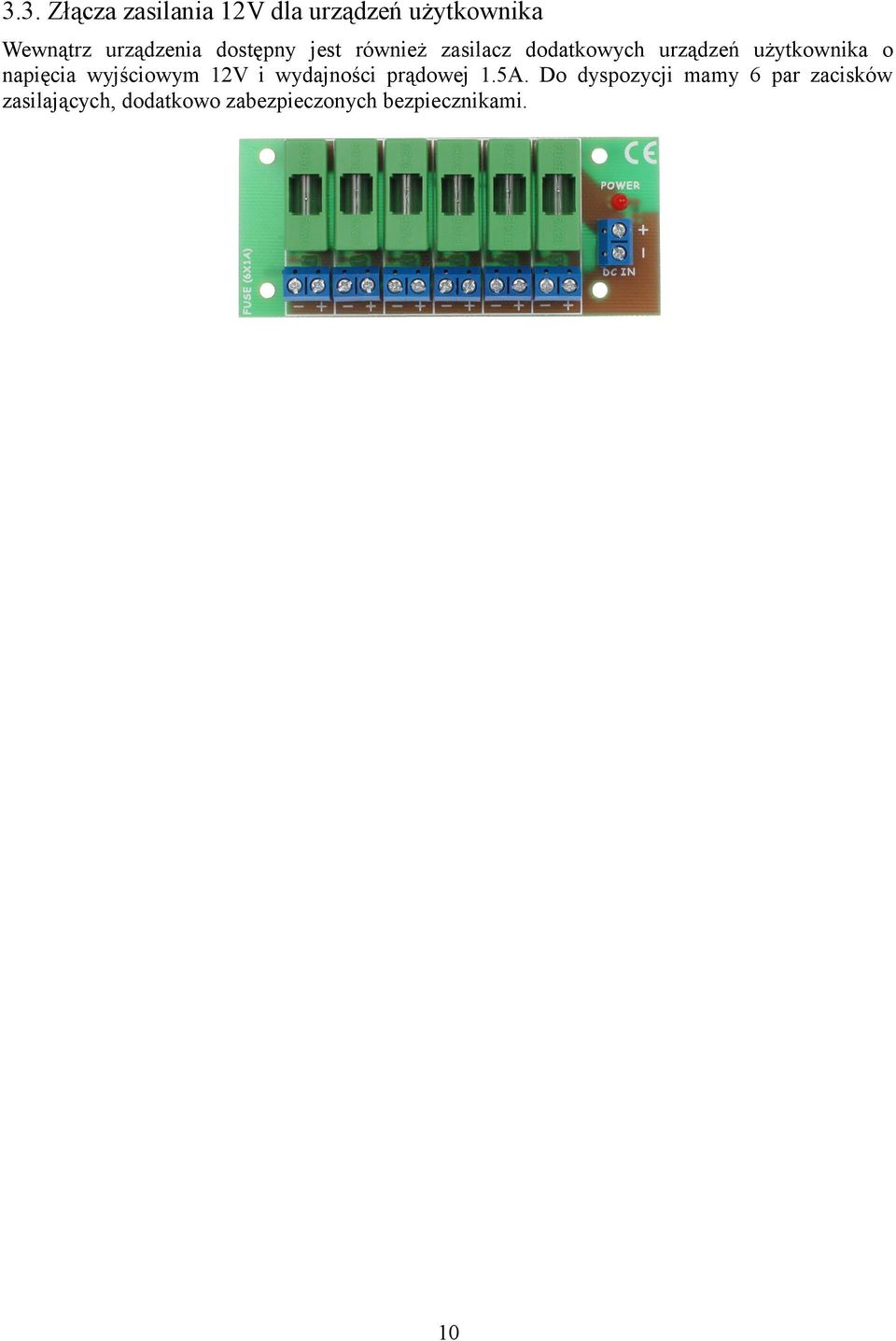

10 3.3. Złącza zasilania 12V dla urządzeń użytkownika Wewnątrz urządzenia dostępny jest również zasilacz dodatkowych urządzeń użytkownika o napięcia wyjściowym 12V i wydajności prądowej 1.5A. Do dyspozycji mamy 6 par zacisków zasilających, dodatkowo zabezpieczonych bezpiecznikami. 10

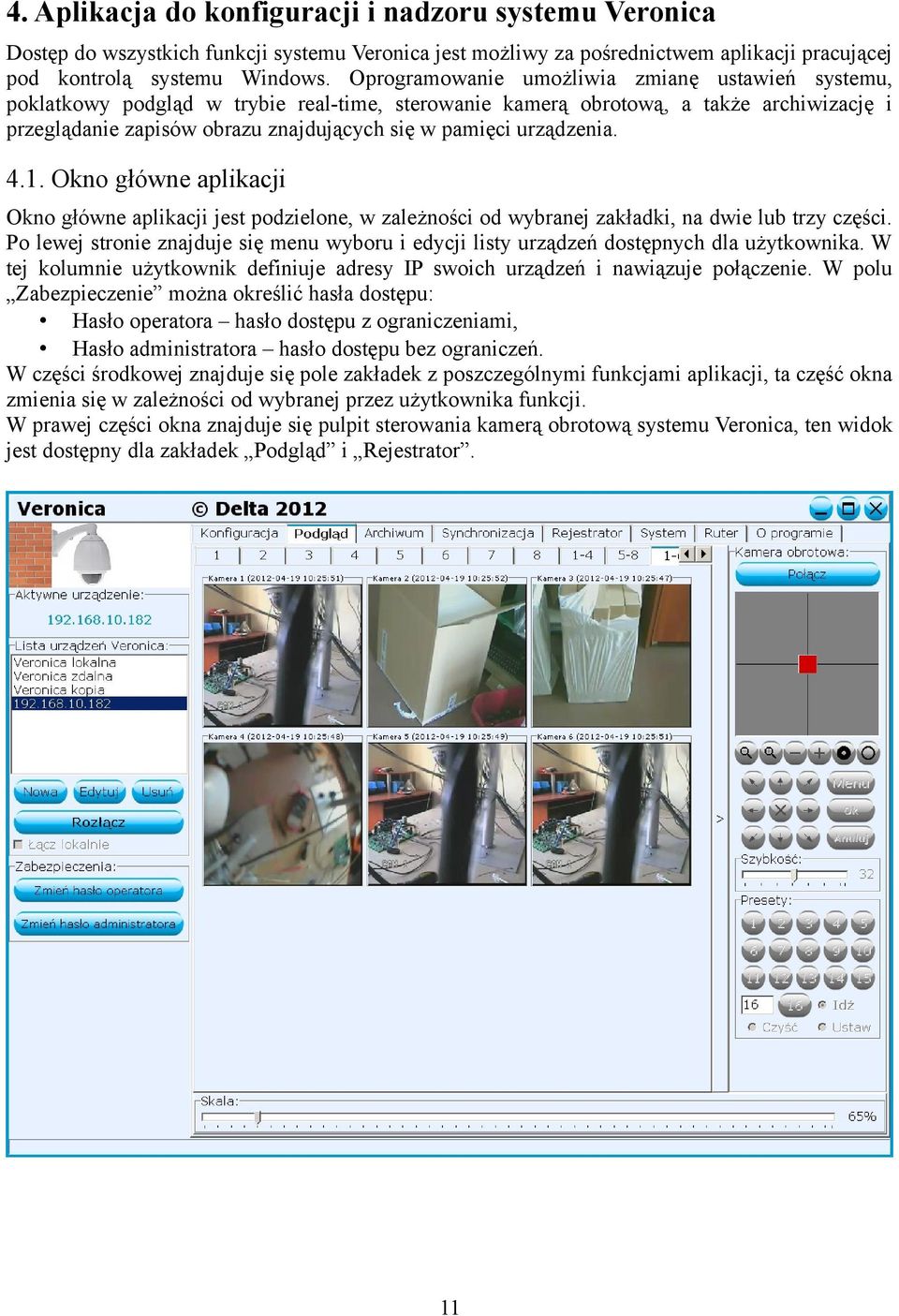

11 4. Aplikacja do konfiguracji i nadzoru systemu Veronica Dostęp do wszystkich funkcji systemu Veronica jest możliwy za pośrednictwem aplikacji pracującej pod kontrolą systemu Windows. Oprogramowanie umożliwia zmianę ustawień systemu, poklatkowy podgląd w trybie real-time, sterowanie kamerą obrotową, a także archiwizację i przeglądanie zapisów obrazu znajdujących się w pamięci urządzenia Okno główne aplikacji Okno główne aplikacji jest podzielone, w zależności od wybranej zakładki, na dwie lub trzy części. Po lewej stronie znajduje się menu wyboru i edycji listy urządzeń dostępnych dla użytkownika. W tej kolumnie użytkownik definiuje adresy IP swoich urządzeń i nawiązuje połączenie. W polu Zabezpieczenie można określić hasła dostępu: Hasło operatora hasło dostępu z ograniczeniami, Hasło administratora hasło dostępu bez ograniczeń. W części środkowej znajduje się pole zakładek z poszczególnymi funkcjami aplikacji, ta część okna zmienia się w zależności od wybranej przez użytkownika funkcji. W prawej części okna znajduje się pulpit sterowania kamerą obrotową systemu Veronica, ten widok jest dostępny dla zakładek Podgląd i Rejestrator. 11

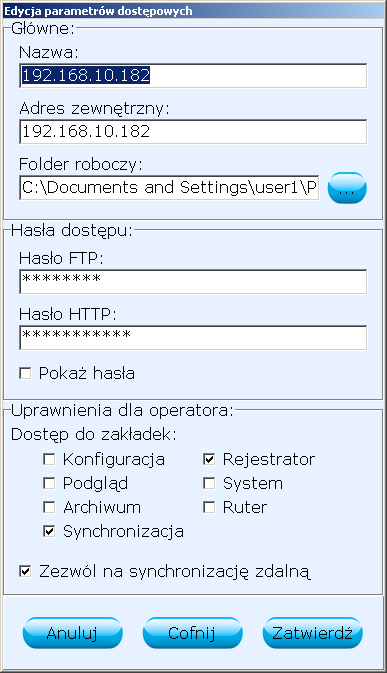

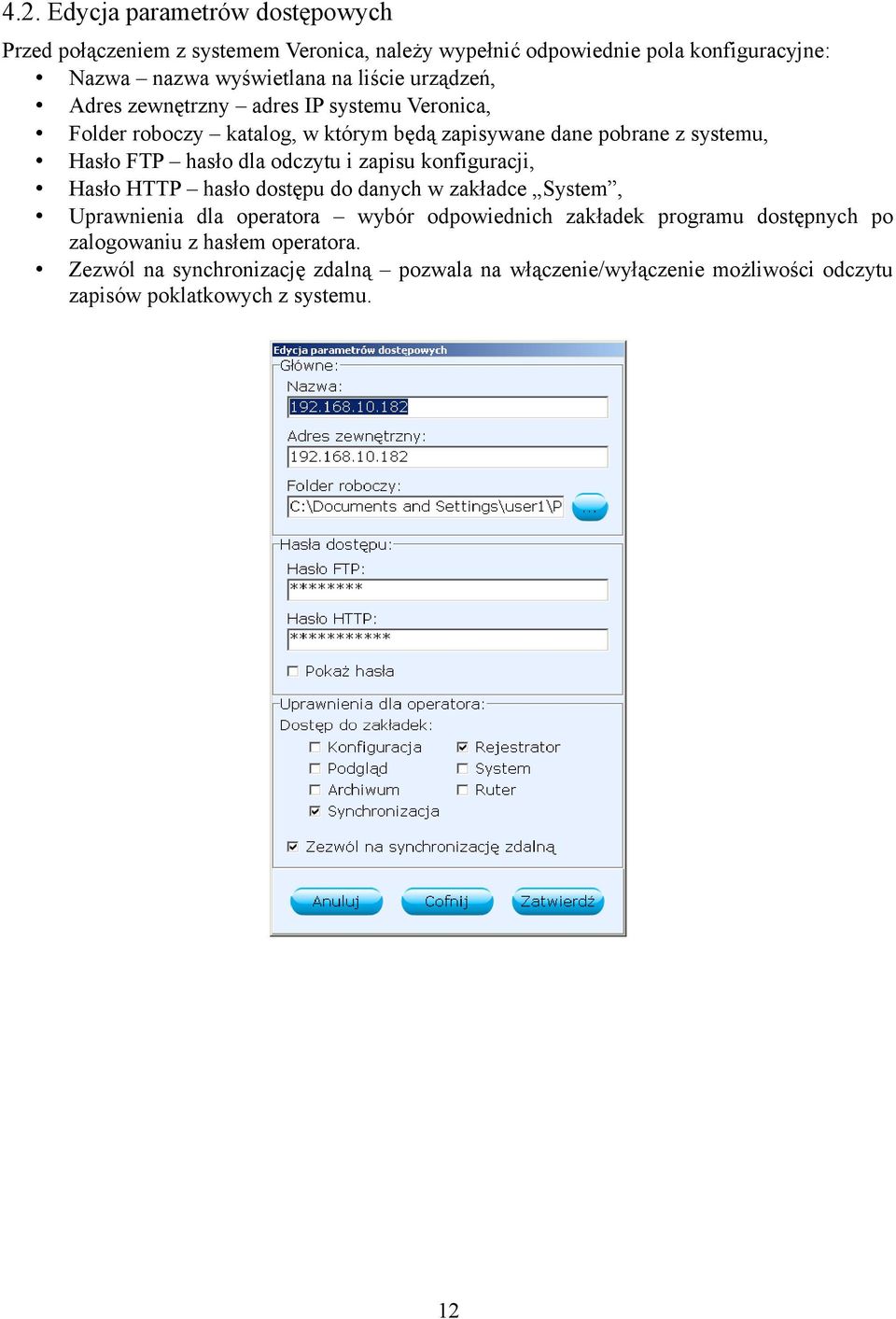

12 4.2. Edycja parametrów dostępowych Przed połączeniem z systemem Veronica, należy wypełnić odpowiednie pola konfiguracyjne: Nazwa nazwa wyświetlana na liście urządzeń, Adres zewnętrzny adres IP systemu Veronica, Folder roboczy katalog, w którym będą zapisywane dane pobrane z systemu, Hasło FTP hasło dla odczytu i zapisu konfiguracji, Hasło HTTP hasło dostępu do danych w zakładce System, Uprawnienia dla operatora wybór odpowiednich zakładek programu dostępnych po zalogowaniu z hasłem operatora. Zezwól na synchronizację zdalną pozwala na włączenie/wyłączenie możliwości odczytu zapisów poklatkowych z systemu. 12

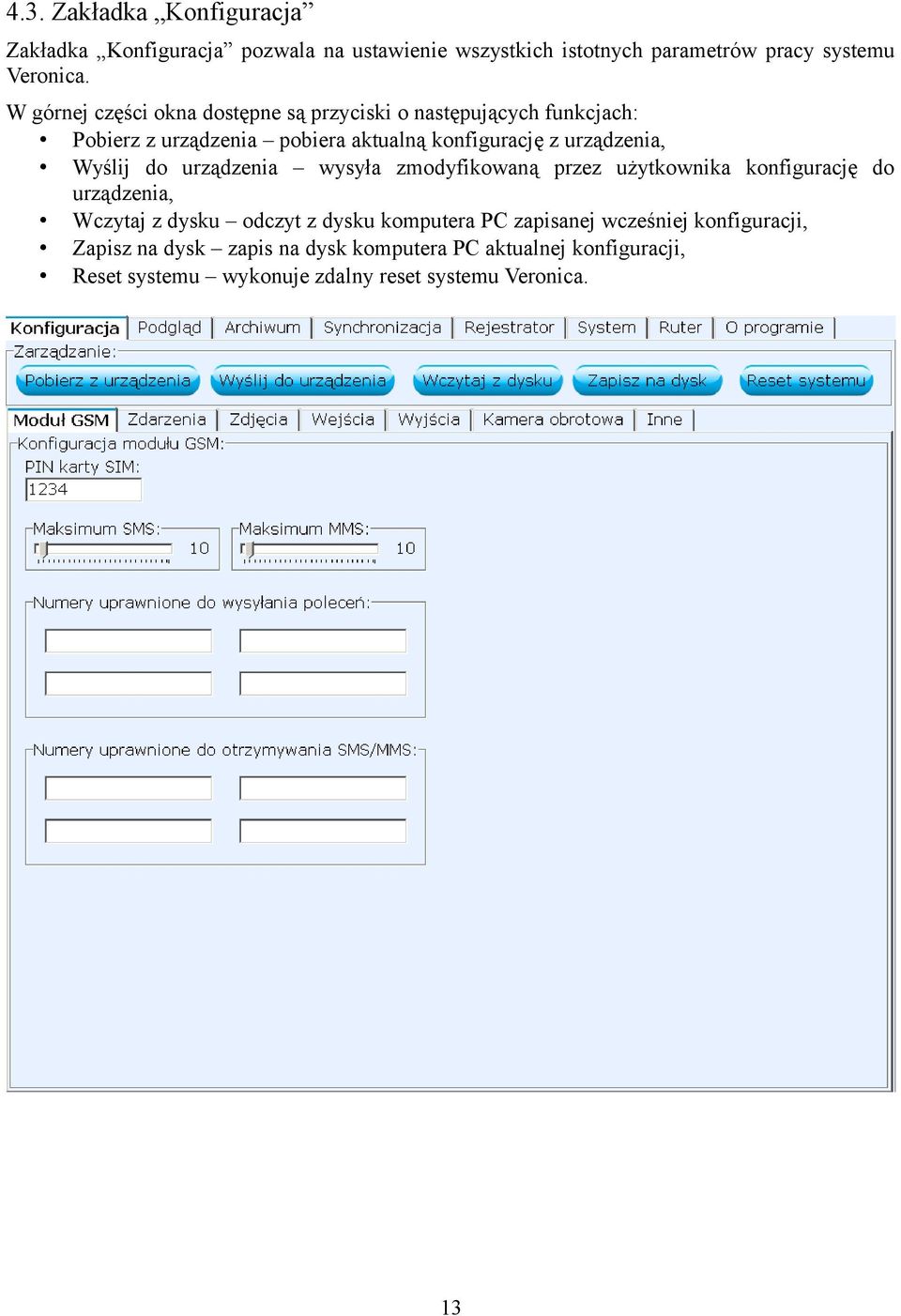

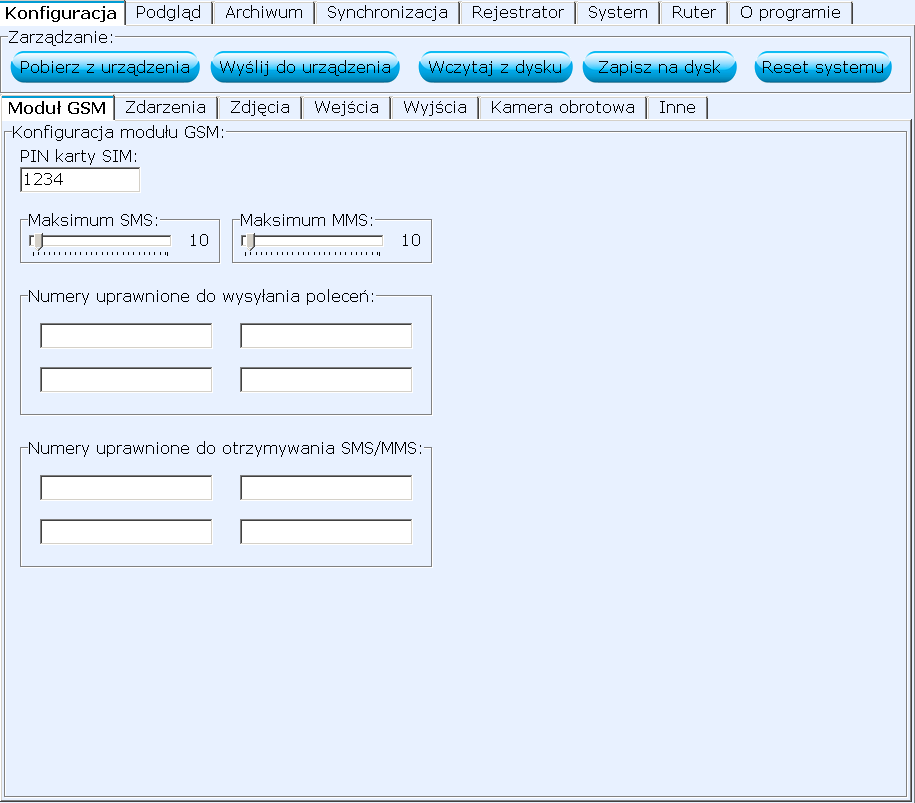

13 4.3. Zakładka Konfiguracja Zakładka Konfiguracja pozwala na ustawienie wszystkich istotnych parametrów pracy systemu Veronica. W górnej części okna dostępne są przyciski o następujących funkcjach: Pobierz z urządzenia pobiera aktualną konfigurację z urządzenia, Wyślij do urządzenia wysyła zmodyfikowaną przez użytkownika konfigurację do urządzenia, Wczytaj z dysku odczyt z dysku komputera PC zapisanej wcześniej konfiguracji, Zapisz na dysk zapis na dysk komputera PC aktualnej konfiguracji, Reset systemu wykonuje zdalny reset systemu Veronica. 13

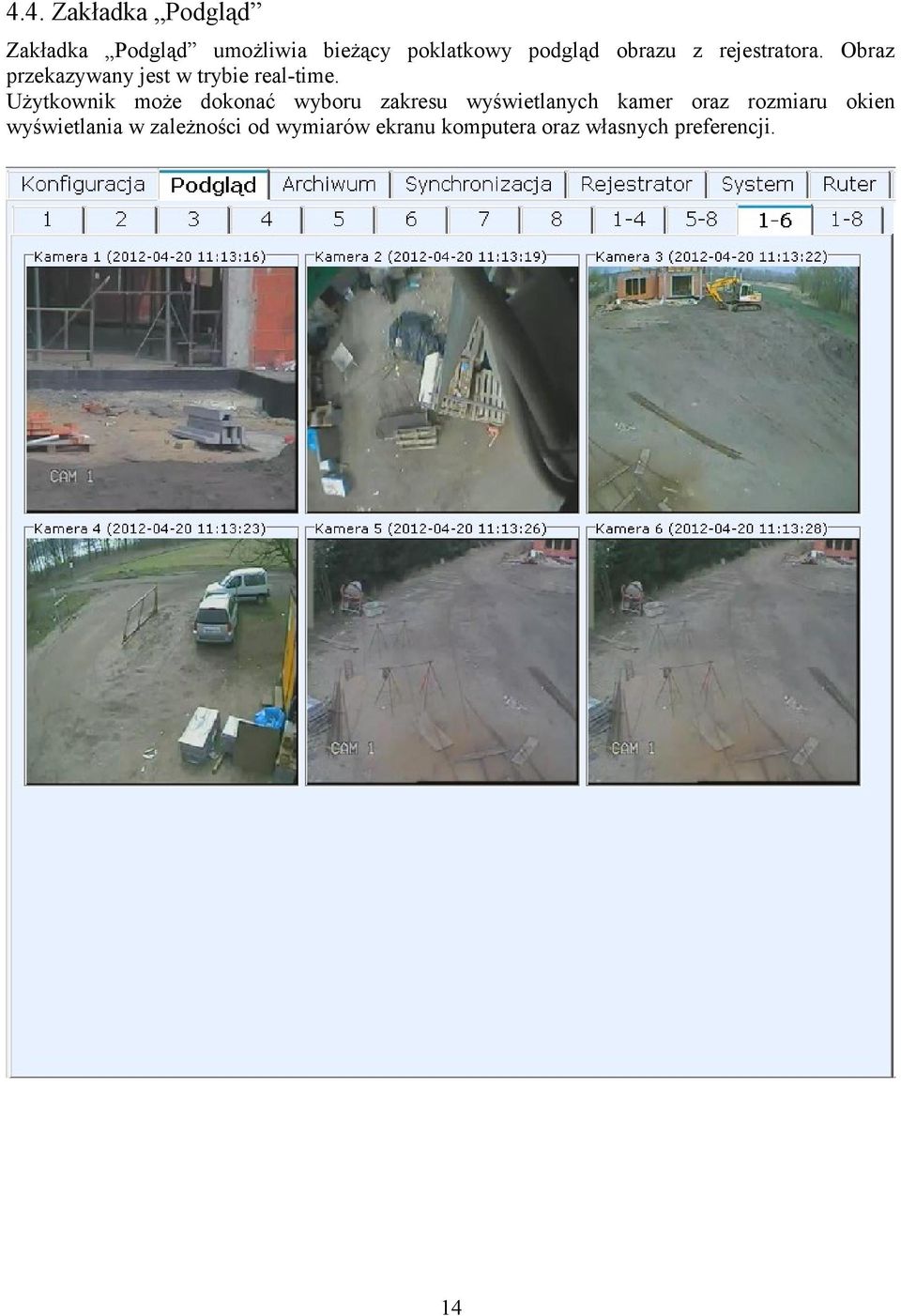

14 4.4. Zakładka Podgląd Zakładka Podgląd umożliwia bieżący poklatkowy podgląd obrazu z rejestratora. Obraz przekazywany jest w trybie real-time. Użytkownik może dokonać wyboru zakresu wyświetlanych kamer oraz rozmiaru okien wyświetlania w zależności od wymiarów ekranu komputera oraz własnych preferencji. 14

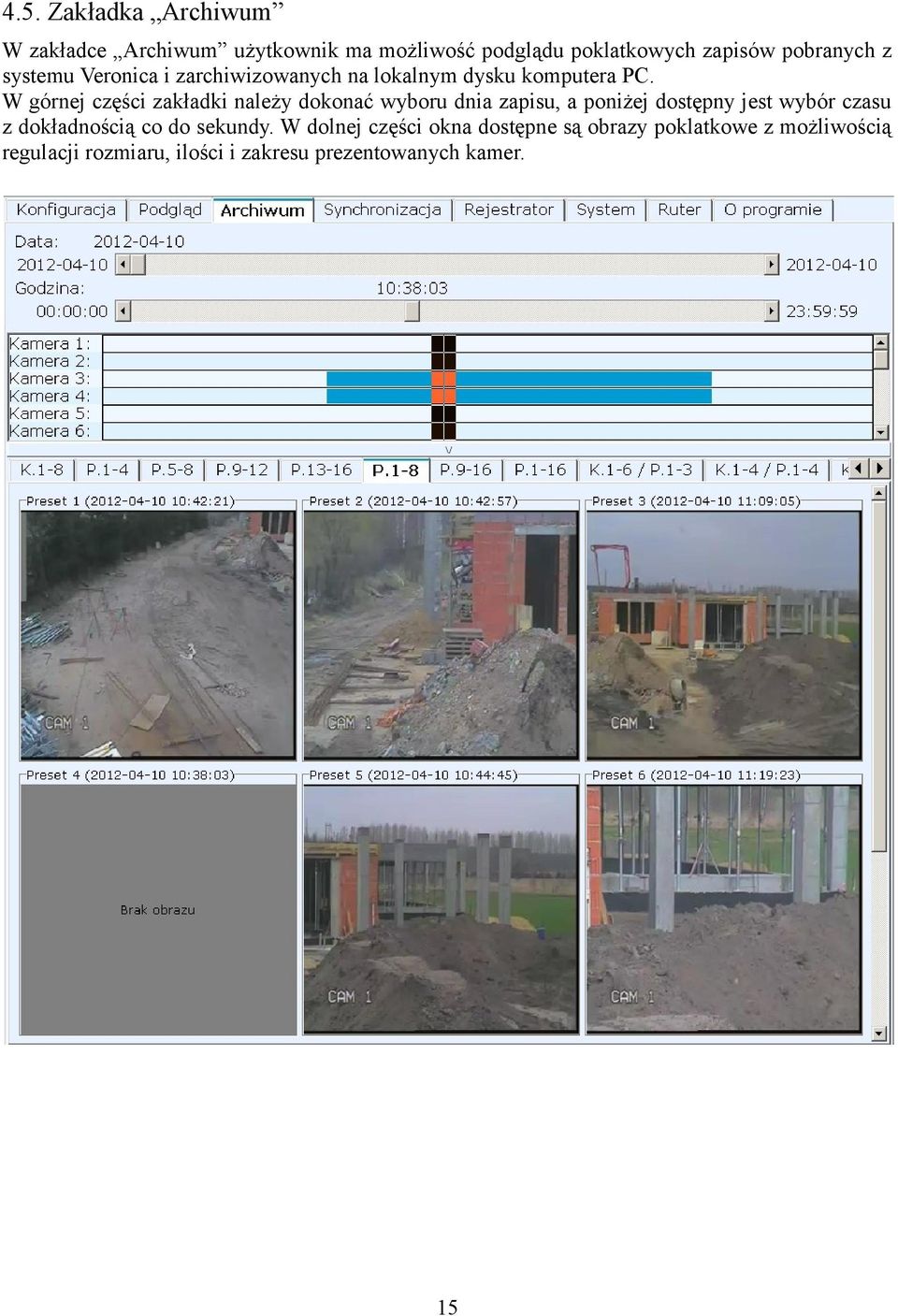

15 4.5. Zakładka Archiwum W zakładce Archiwum użytkownik ma możliwość podglądu poklatkowych zapisów pobranych z systemu Veronica i zarchiwizowanych na lokalnym dysku komputera PC. W górnej części zakładki należy dokonać wyboru dnia zapisu, a poniżej dostępny jest wybór czasu z dokładnością co do sekundy. W dolnej części okna dostępne są obrazy poklatkowe z możliwością regulacji rozmiaru, ilości i zakresu prezentowanych kamer. 15

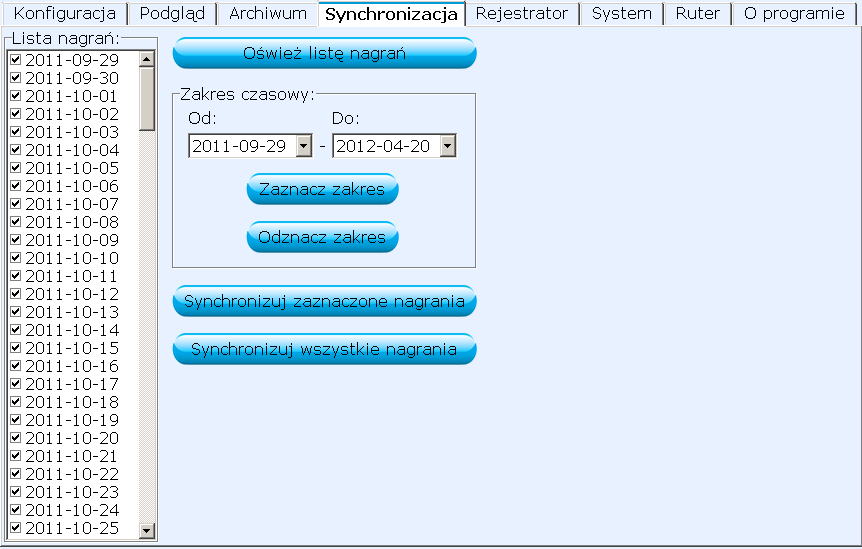

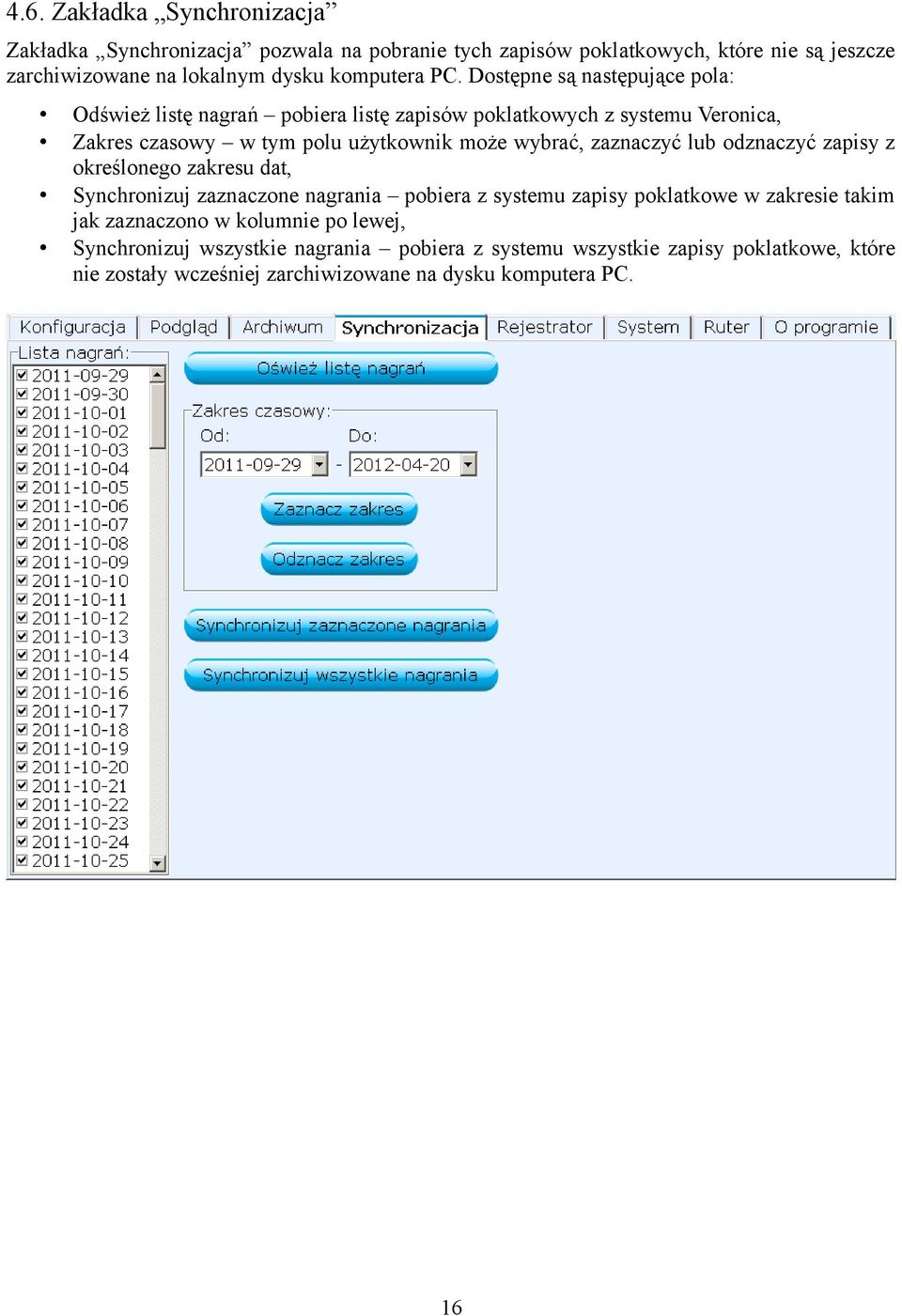

16 4.6. Zakładka Synchronizacja Zakładka Synchronizacja pozwala na pobranie tych zapisów poklatkowych, które nie są jeszcze zarchiwizowane na lokalnym dysku komputera PC. Dostępne są następujące pola: Odśwież listę nagrań pobiera listę zapisów poklatkowych z systemu Veronica, Zakres czasowy w tym polu użytkownik może wybrać, zaznaczyć lub odznaczyć zapisy z określonego zakresu dat, Synchronizuj zaznaczone nagrania pobiera z systemu zapisy poklatkowe w zakresie takim jak zaznaczono w kolumnie po lewej, Synchronizuj wszystkie nagrania pobiera z systemu wszystkie zapisy poklatkowe, które nie zostały wcześniej zarchiwizowane na dysku komputera PC. 16

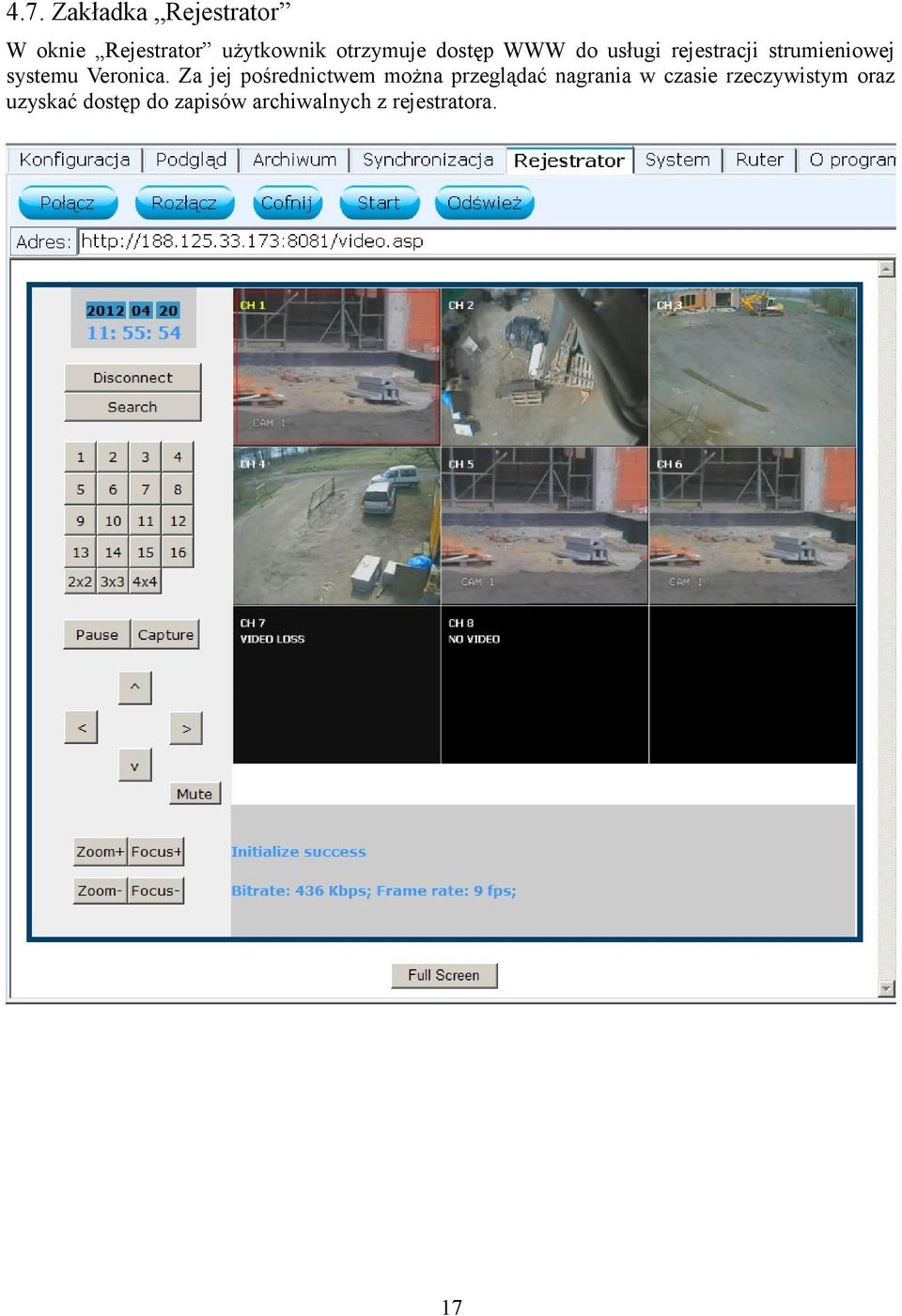

17 4.7. Zakładka Rejestrator W oknie Rejestrator użytkownik otrzymuje dostęp WWW do usługi rejestracji strumieniowej systemu Veronica. Za jej pośrednictwem można przeglądać nagrania w czasie rzeczywistym oraz uzyskać dostęp do zapisów archiwalnych z rejestratora. 17

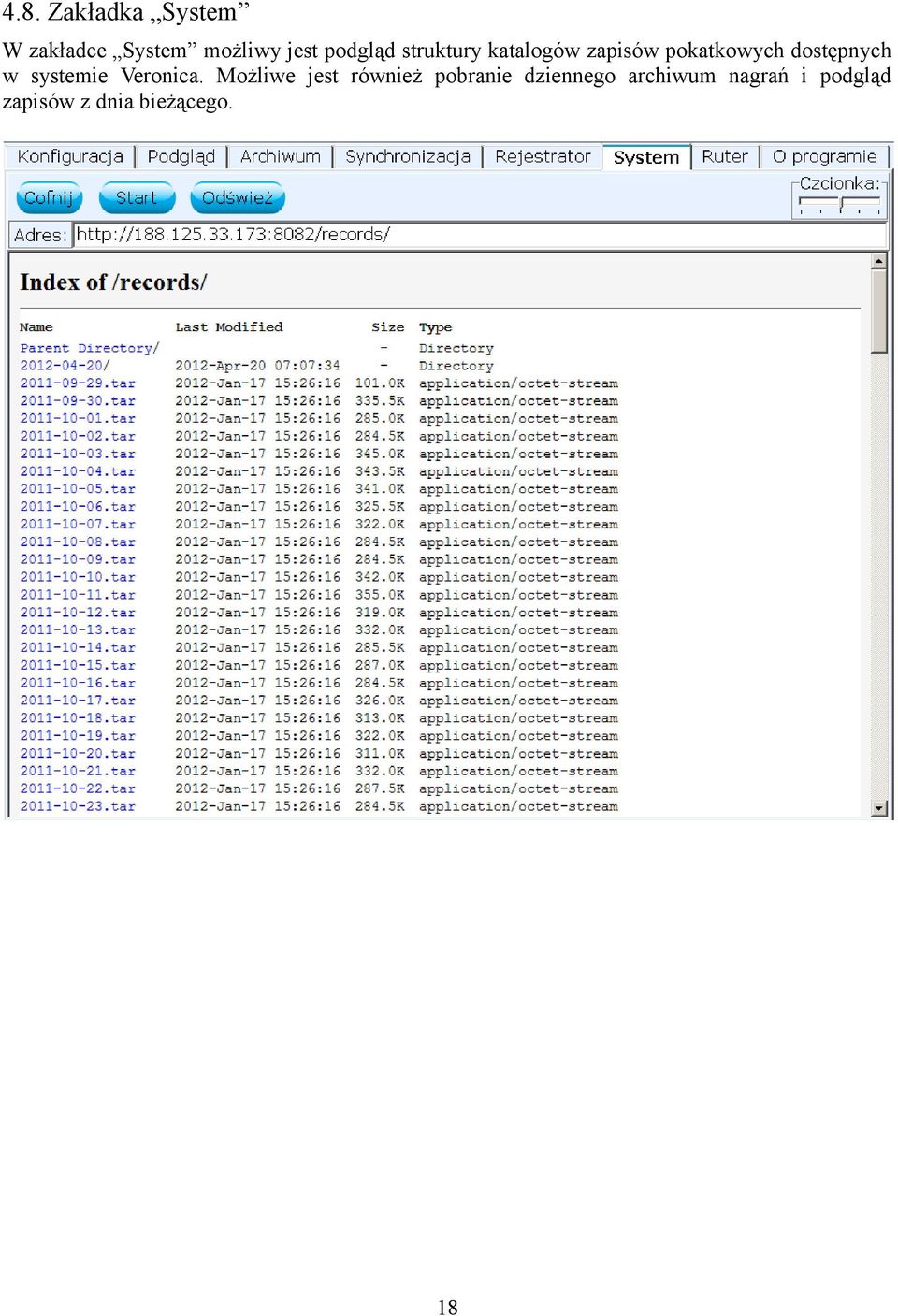

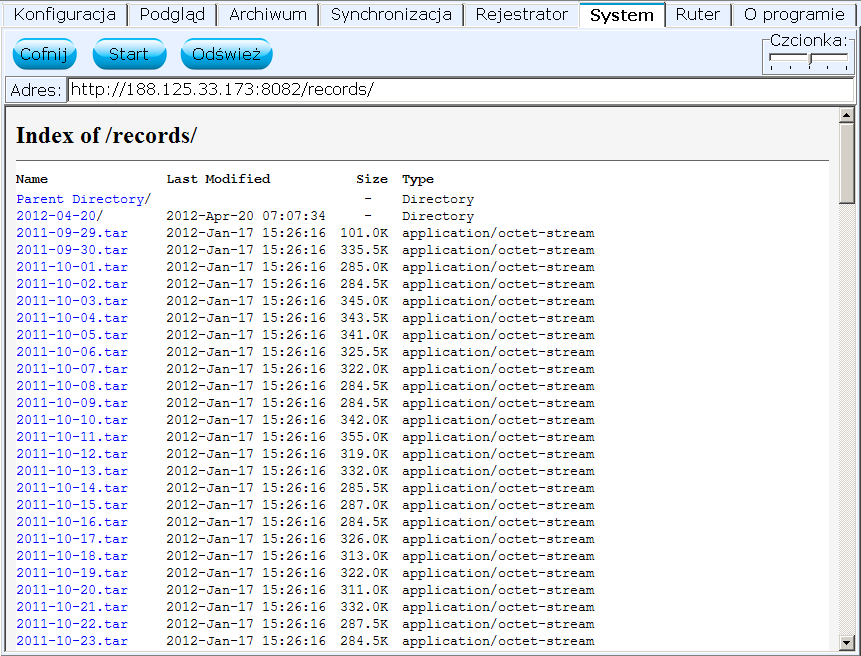

18 4.8. Zakładka System W zakładce System możliwy jest podgląd struktury katalogów zapisów pokatkowych dostępnych w systemie Veronica. Możliwe jest również pobranie dziennego archiwum nagrań i podgląd zapisów z dnia bieżącego. 18

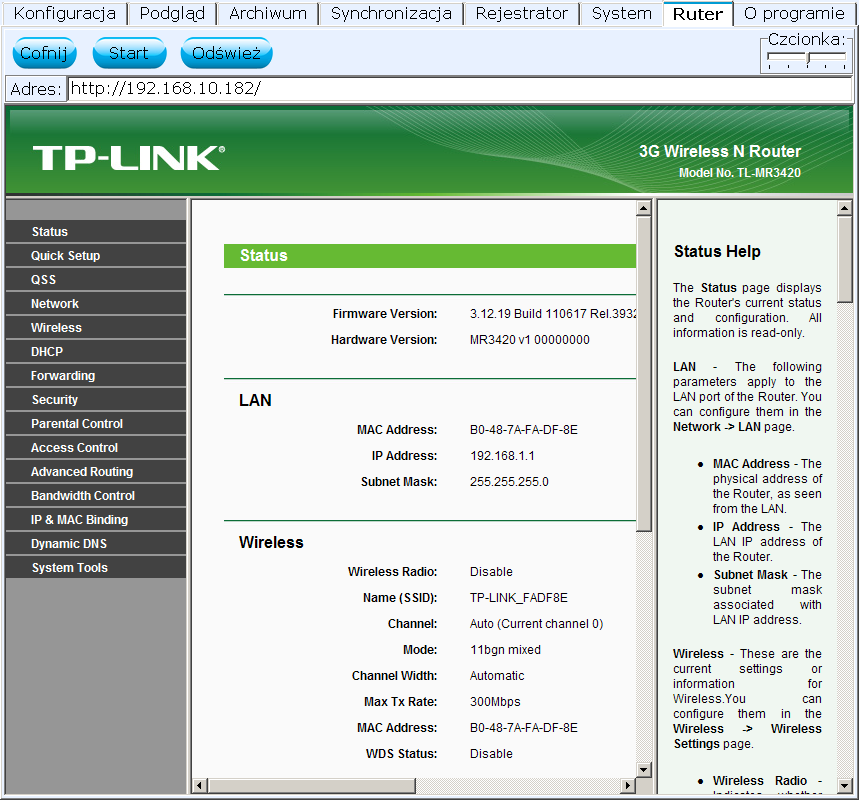

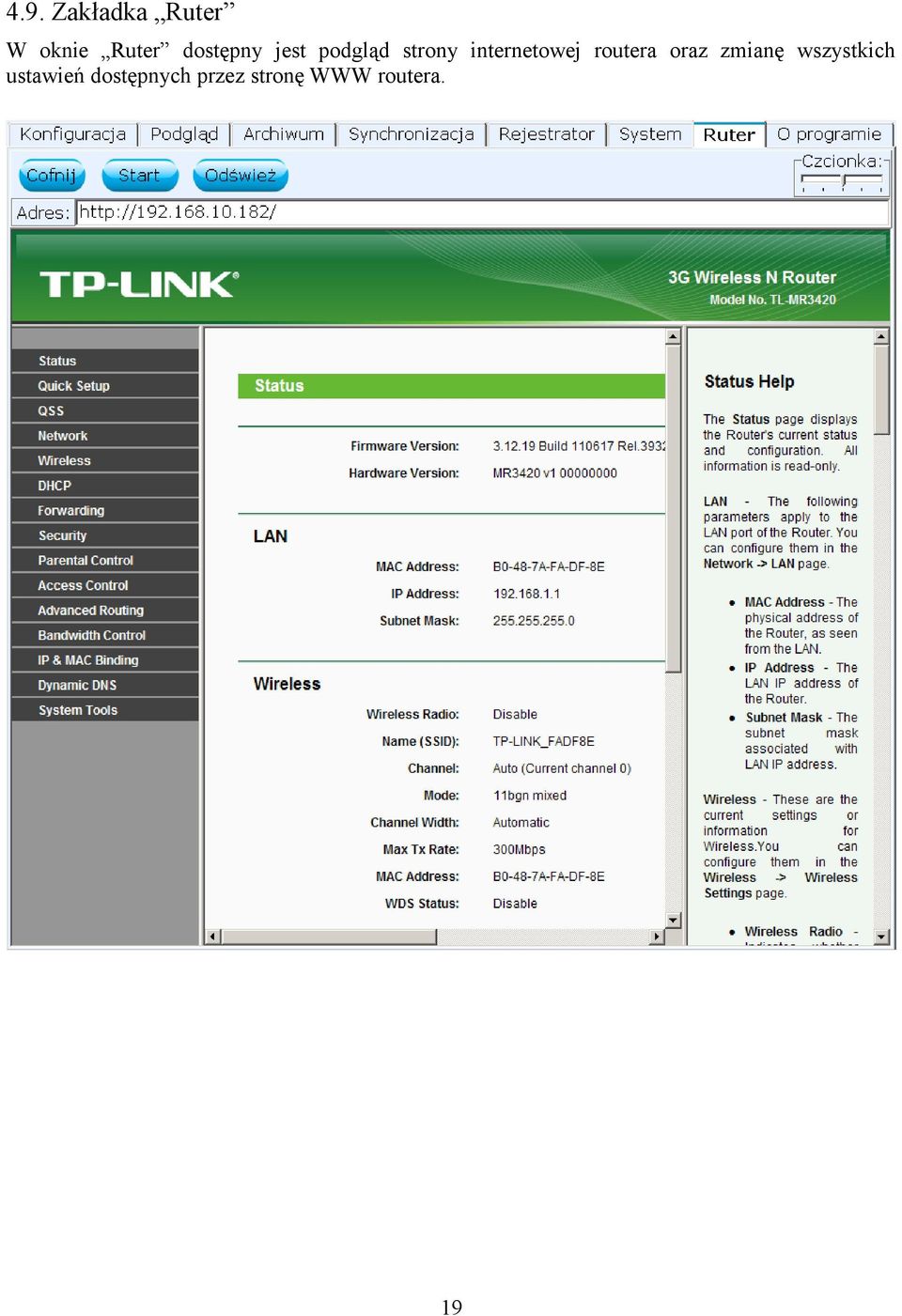

19 4.9. Zakładka Ruter W oknie Ruter dostępny jest podgląd strony internetowej routera oraz zmianę wszystkich ustawień dostępnych przez stronę WWW routera. 19

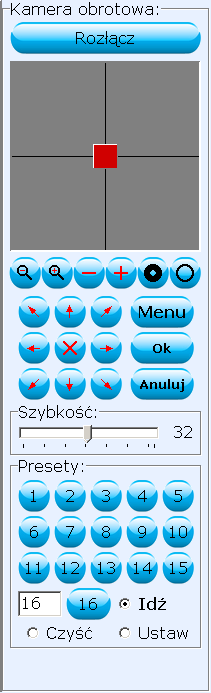

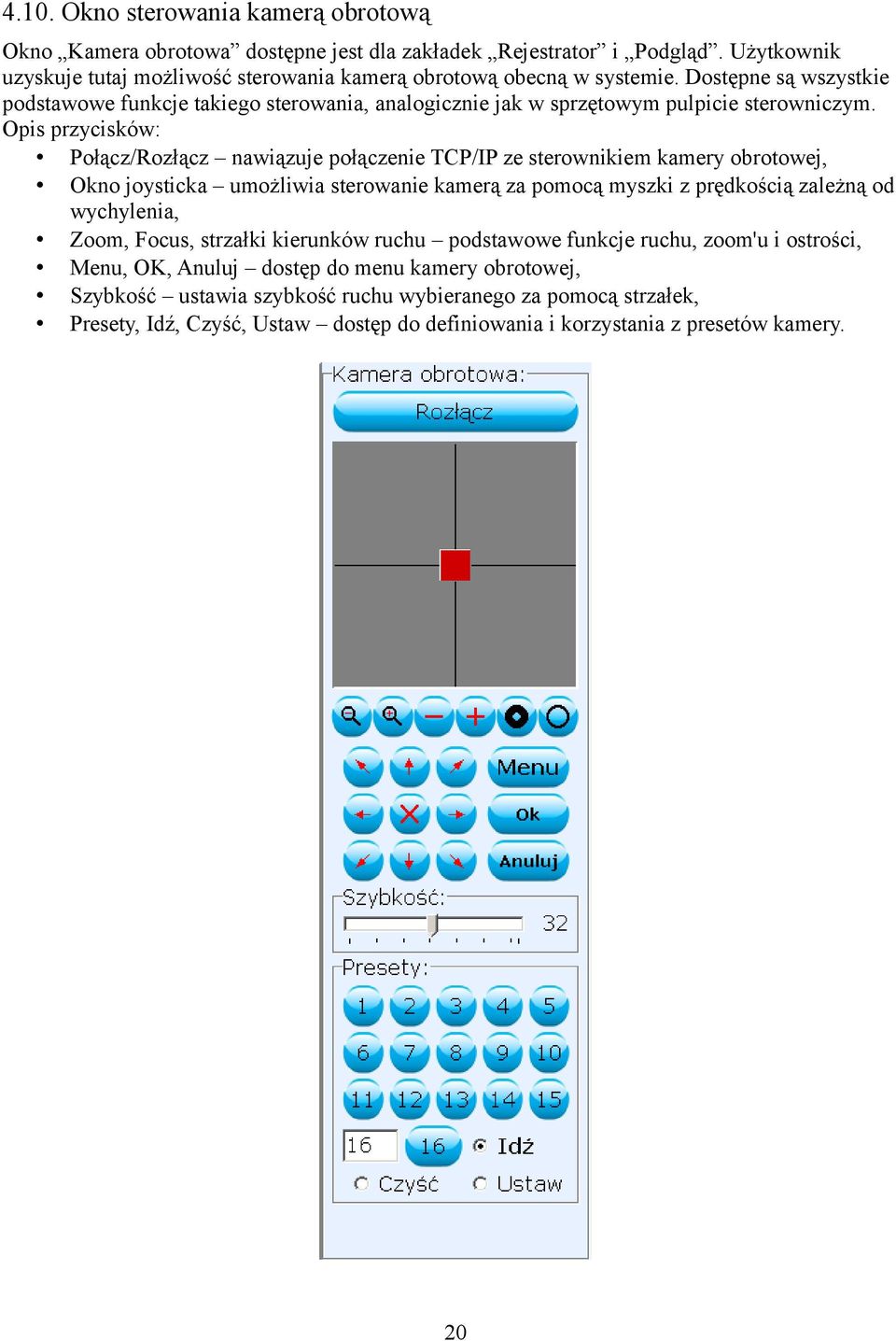

20 4.10. Okno sterowania kamerą obrotową Okno Kamera obrotowa dostępne jest dla zakładek Rejestrator i Podgląd. Użytkownik uzyskuje tutaj możliwość sterowania kamerą obrotową obecną w systemie. Dostępne są wszystkie podstawowe funkcje takiego sterowania, analogicznie jak w sprzętowym pulpicie sterowniczym. Opis przycisków: Połącz/Rozłącz nawiązuje połączenie TCP/IP ze sterownikiem kamery obrotowej, Okno joysticka umożliwia sterowanie kamerą za pomocą myszki z prędkością zależną od wychylenia, Zoom, Focus, strzałki kierunków ruchu podstawowe funkcje ruchu, zoom'u i ostrości, Menu, OK, Anuluj dostęp do menu kamery obrotowej, Szybkość ustawia szybkość ruchu wybieranego za pomocą strzałek, Presety, Idź, Czyść, Ustaw dostęp do definiowania i korzystania z presetów kamery. 20

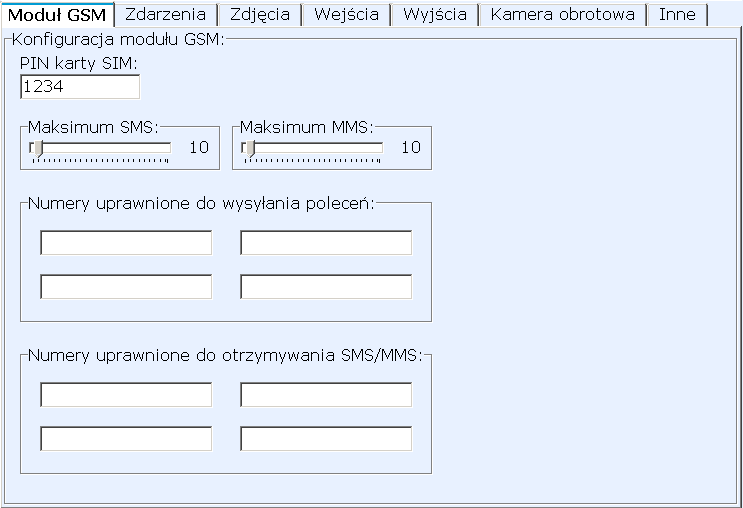

21 5. Szczegóły konfiguracji systemu W zakładce Konfiguracja dostępne są szczegółowe opcje konfiguracji parametrów pracy systemu Veronica. W poniższych podrozdziałach zostaną dokładniej opisane dostępne ustawienia i ich zastosowanie Zakładka Moduł GSM PIN karty SIM czterocyfrowy kod PIN karty SIM dla modułu GSM, Numery uprawnione do wysyłania poleceń numery telefonów, z których można wysyłać komendy dla systemu (możliwość zdefiniowania do 4 numerów), Numery uprawnione do otrzymywania SMS/MMS numery telefonów, na które zostaną wysłane informacje o alarmach, jakie wystąpiły w systemie (możliwość zdefiniowania do 4 numerów). 21

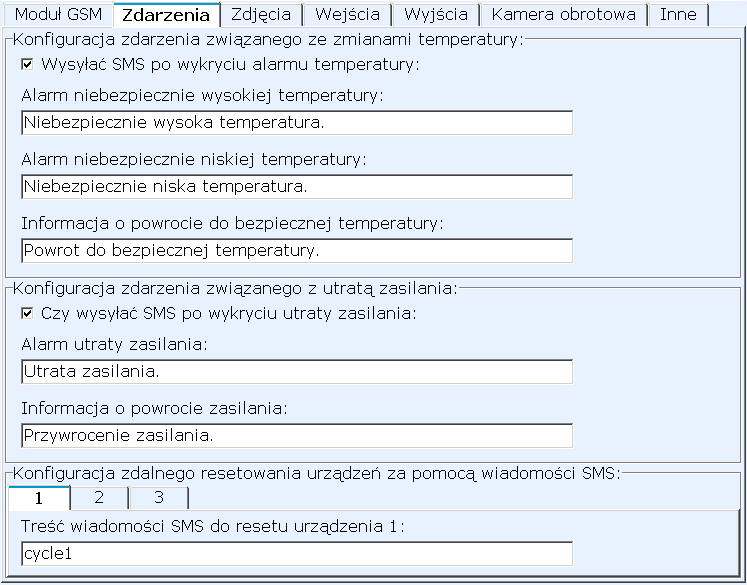

22 5.2. Zakładka Zdarzenia Konfiguracja zdarzenia związanego ze zmianami temperatury umożliwia wysłanie SMS o wybranej treści w przypadku przekroczenia bezpiecznych granic temperatury. Wiadomości wysyłane są na uprawnione numery telefonów. Konfiguracja zdarzenia związanego z utratą zasilania umożliwia wysyłanie SMS o wybranej treści w przypadku utraty lub odzyskania zasilania. Wiadomości wysyłane są na uprawnione numery telefonów. Konfiguracja zdalnego resetowania urządzeń za pomocą wiadomości SMS umożliwia reset podsystemów (takich jak router, rejestrator lub urządzenie użytkownika), za pomocą wiadomości SMS z jednego z uprawnionych numerów telefonów. 22

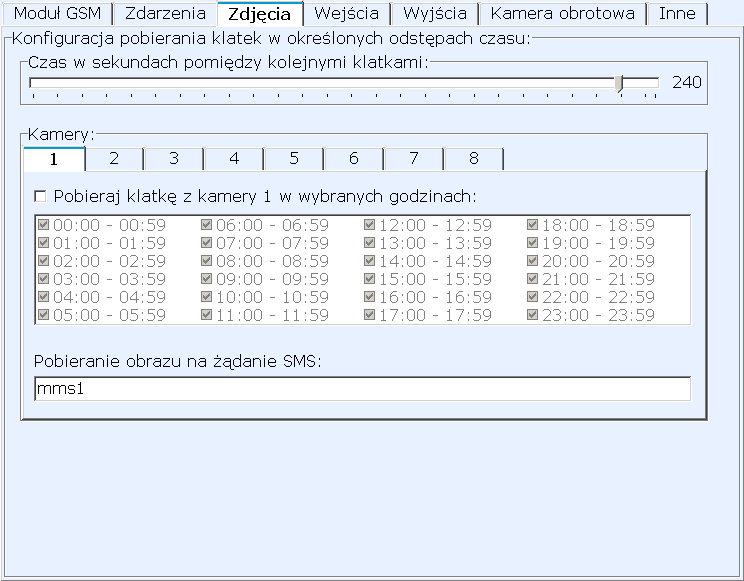

23 5.3. Zakładka Zdjęcia W zakładce użytkownik definiuje częstotliwość i harmonogram zapisu poklatkowego z kamer podłączonych do systemu Veronica. Czas w sekundach pomiędzy kolejnymi klatkami interwał czasowy pomiędzy kolejnymi zapisywanymi klatkami obrazu, Kamery 1-8 wybór kamery dla harmonogramu, Pole z wyborem godzin umożliwia wybór w jakich godzinach jest prowadzony zapis poklatkowy obrazu, Pobieranie obrazu na żądanie SMS wybór treści SMS, która wymusi przesłanie wiadomości MMS obrazu z kamery na jeden z uprawnionych numerów telefonów. 23

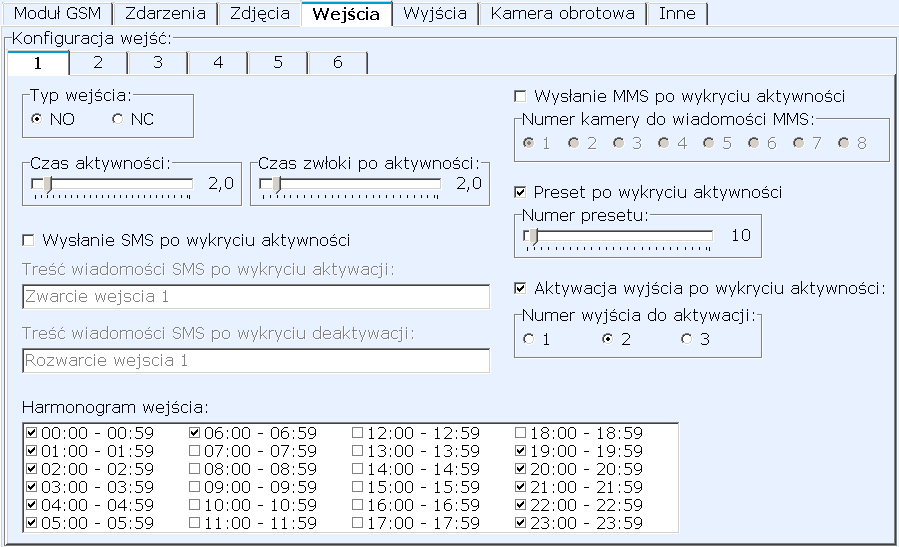

24 5.4. Zakładka Wejścia Konfiguracja wejść 1-6 wybór wejścia, dla którego użytkownik zmienia ustawienia, Typ wejścia wybór wejścia normalnie otwartego (NO) lub normalnie zamkniętego (NC), Czas aktywności minimalny czas przez jaki wejście musi być aktywne, aby zarejestrowany został alarm naruszenia wejścia, Czas zwłoki po aktywności czas przez który wejście jest ignorowane po wcześniejszym wykryciu aktywności, Wysyłanie SMS po wykryciu aktywności możliwość włączenia/wyłączenia i wyboru treści wiadomości SMS po wykryciu naruszenia wejścia, Harmonogram wejścia umożliwia wybór w jakich godzinach wejście jest aktywne, Wysyłanie MMS po wykryciu aktywności pozwala na automatyczne wysłanie wiadomości MMS z obrazem z wybranej kamery, po wykryciu aktywności na danym wejściu, Preset po wykryciu aktywności pozwala na skierowanie kamery obrotowej na dany preset po wykryciu aktywności wejścia, Aktywacja wyjścia po wykryciu aktywności umożliwia załączenie wyjścia po wykryciu aktywności na danym wejściu. 24

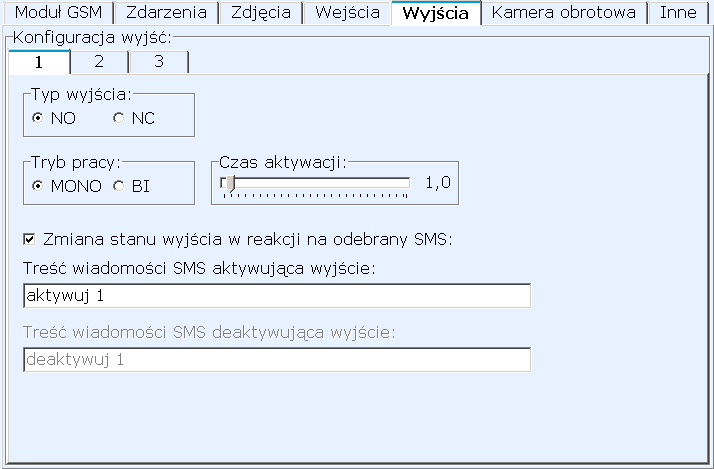

25 5.5. Zakładka Wyjścia Konfiguracja wyjść 1-3 wybór wyjścia, dla którego użytkownik zmienia ustawienia, Typ wyjścia - wybór wyjścia normalnie otwartego (NO) lub normalnie zamkniętego (NC), Tryb pracy wybór czy wyjście jest monostabilne (MONO po określonym czasie wyjście wraca do stanu wyłączonego), czy bistabilne (BI - wyjście pozostaje w stanie aktywnym aż do otrzymania komendy wyłączenia), Czas aktywacji wyjście monostabilne po wybranym czasie wraca do stanu nieaktywnego, Zmiana stanu wyjścia w reakcji na odebrany SMS umożliwia zdefiniowanie treści SMS która aktywuje lub deaktywuje (dla typu BI) określone wyjście. 25

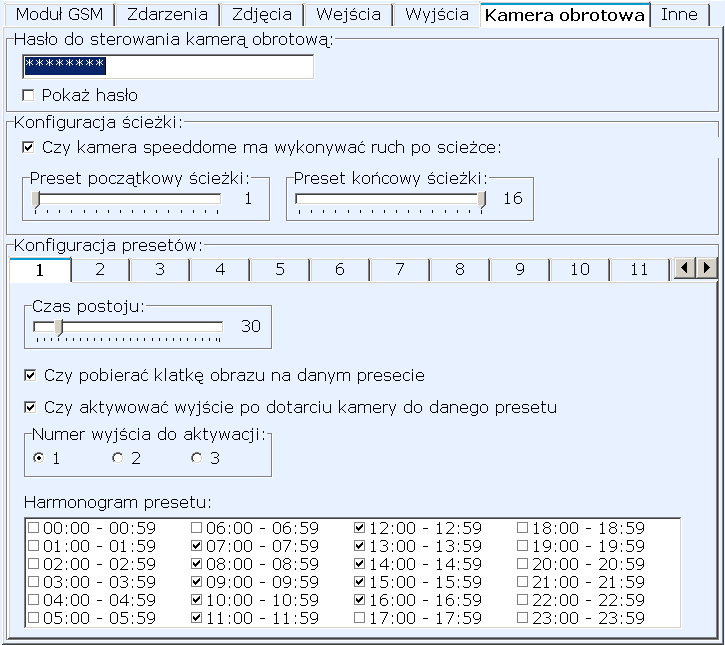

26 5.6. Zakładka Kamera obrotowa Zakładka dotyczy ustawień kamery obrotowej: Hasło do sterowania kamerą obrotową wybór hasła dostępu do sterownika kamery obrotowej, Konfiguracja ścieżki wybór cyklicznego ruchu kamery po ścieżce zbudowanej z kolejnych presetów oraz zakres presetów wykorzystywanych do tego ruchu, Konfiguracja presetów 1-16 indywidualna konfiguracja dla każdego z presetów Czas postoju czas zatrzymania w sekundach na danym presecie, Czy pobierać klatkę obrazu na danym presecie funkcja umożliwia zapis poklatkowy obrazu z kamery na danym presecie, Czy aktywować wyjście po dotarciu kamery do danego presetu umożliwia aktywację wyjścia, gdy kamera jest przy danym presecie (np. dodatkowe oświetlenie), Numer wyjścia do aktywacji wyjście o tym numerze zostanie aktywowane na danym presecie, Harmonogram presetu wybór godzin, w których będzie prowadzony zapis poklatkowy na danym presecie, 26

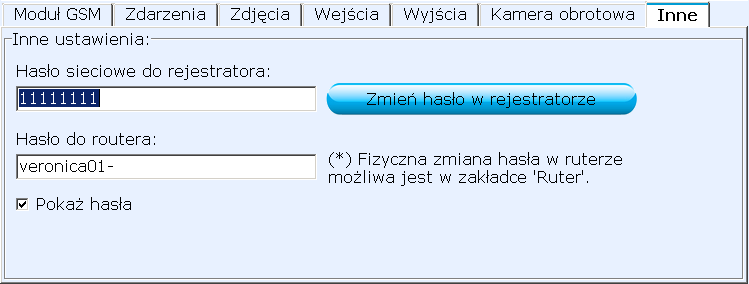

27 5.7. Zakładka Inne W zakładce Inne definiowane są ustawienia nieuwzględnione w poprzednich zakładkach. Hasło sieciowe do rejestratora umożliwia zmianę hasła dostępowego do rejestratora. To hasło jest również wykorzystywane przez system do pobierania obrazu z kamer dla celów rejestracji poklatkowej, Hasło do routera hasło sieciowe do routera pracującego w systemie Veronica. 27
