1 Laboratorium aplikacyjne sekcji Analizy Termicznej Określenie zakresu stabilności termicznej na podstawie badań procesu dekompozycji oraz analizy wydzielanych gazów - powłoki KTX 07. dr inż. Hilary Smogor Laboratorium Aplikacyjne Netzsch Instrumenty Sp. z o.o Kraków, ul. Halicka 9 Tel Fax Mobile: Hilary.Smogor@netzsch.com NETZSCH Applications Laboratory 1/11

2 Wstęp Sekcja Analizy Termicznej, Laboratorium Aplikacyjnego, Netzsch Instrumenty Polska z siedzibą w Krakowie otrzymała próbkę produktu KTX 07 od firmy PHSC Chemicals Sp. z o.o. z Poznania w celu eksperymentalnego określenie jej zakresu stabilności termicznej na podstawie badań procesu dekompozycji oraz analizy wydzielanych gazów FTIR. Model NETZSCH STA 449 F1 Jupiter do równoczesnej Analizy Termicznej może służyć do pomiaru zmian masy i transformacji energetycznych szerokiego zakresu materiałów. Ładowany (próbka) z góry instrument STA może być wyposażony w różne łatwe do wymiany czujniki TG, TG-DTA lub czujniki TG-DSC również do pomiaru ciepła właściwego. Przyrząd pracuje z różnymi piecami pomiarowymi w celu dostosowania do różnych obszarów zastosowań - zakres temperatur od -150 C do 2400 C. System zastosowany do tej pracy został wyposażony w piec z węglika krzemu SiC zdolny do pracy w temperaturze od 25 C do 1600 C. System jest próżno szczelny, co pozwala na prowadzenie pomiarów w czystych, obojętnych, redukujących lub utleniających atmosferach gazowych. Można zastosować szybkości ogrzewania do 50K/min, a cyfrowa rozdzielczość układu wagowego wynosi 25 ng/cyfra. Pozyskiwanie i ocena danych, a także kontrola instrumentu odbywa się za pomocą pakietu oprogramowania Proteus Software pracującego pod kontrolą MS- Windows. Oprogramowanie pozwala na obliczenie szybkości zmiany masy, etapów zmiany masy, temperatury początku i temperatury szczytowej, punktów przegięcia, integracji powierzchni piku itp. Gazy wydzielane przez próbkę w czasie rozkładu są bezpośrednio wprowadzane do spektrometru FT-IR firmy Bruker Optics. Ogrzewana do temperatury 200 C cela gazowa, ma objętość 5,8 ml. Detektor DTGS spektrometru podczerwieni FT pokrywa zakres widmowy od 600 cm -1 do 6000 cm -1. Każde spektrum jest uśredniane z 16 skanów. Jeden skan trwa około jednej sekundy. Wymiana danych pomiędzy oprogramowaniem NETZSCH PROTEUS i oprogramowaniem Bruker Optics OPUS odbywa się online podczas pomiaru. To gwarantuje jednoczesny start i stop obu programów oraz łatwą wymianę danych między nimi. NETZSCH Applications Laboratory 2/11

3 Cela gazowa FTIR Spektrometr FTIR Przepływ gazu Tygiel próbki Piec NETZSCH Perseus: Schemat sprzężenia analizatora NETZSCH STA 449 F1 Jupiter ze spektrometrem FT-IR firmy Bruker Optics. Warunki i parametry eksperymentu Piec: SiC (węglik krzemu do 1600C) Uchwyt próbki: TG/DSC (1750C) Tygiel pomiarowy: ceramika Al2O3 pojemność; 85 ul średnica 5,2 mm Termopara uchwytu : Type S Gas płuczący: powietrze syntetyczne (50 ml/min) Gas ochronny: powietrze syntetyczne (20 ml/min) Program temperaturowy: 30 C 850 C Szybkość grzania: 10 K/min Masa próbki: 20,71mg oraz 8,82mg NETZSCH Applications Laboratory 3/11

4 Opis i wyniki Przygotowanie próbki: Ciekła powłoka KTX 07 została zakroplona w temperaturze pokojowej do czystego ceramicznego (Al2O3 tlenek glinu) tygla pomiarowego. Tak przygotowana próbka została poddana pomiarowi bez zwłoki. Masa początkowa próbki zawierającej części lotne w postaci rozpuszczalnika i samej powłoki, została określona przy pomocy precyzyjnej mikrowagi z dokładnością 0,01 mg. Następnie próbka została podana kontrolowanemu grzaniu w piecu jednoczesnego analizatora termicznego Netzsch STA 449 F1 z szybkością 10K/min w atmosferze utleniającej powietrza syntetycznego. Rys. 1 - zależność krzywych TG, DTG oraz całkowitej intensywności uwalnianych gazów od temperatury. Rysunek 1 przedstawia zależność krzywej ubytku masy TG, krzywej szybkości ubytku masy DTG (pierwsza pochodna TG), oraz analizy całkowitej intensywności uwalnianych gazów zintegrowanego z pomiarów spektrometrem w zależności od NETZSCH Applications Laboratory 4/11

5 temperatury w skali stopni Celsjusza. Krzywa TG obrazuje proces dekompozycji próbki w postaci rejestracji jej ubytków masy w miarę wzrostu temperatury. Ogrzewana próbka zaczyna tracić masę w różnych zakresach temperatur, charakterystycznie dla danego procesu dekompozycji (produkt ciekły lub stały przechodzi do fazy gazowej). W wielu przypadkach proces taki może być wieloetapowy dokładnie tak, jak dla badanej próbki. Gazowe produkty rozkładu mogą być analizowane i identyfikowane przez metody spektroskopowe między innymi spektrometrię fourierowską w podczerwieni FT-IR. W przypadku badanej próbki możemy obserwować dwa wyrazie ubytki masy: -44,78% oraz ostatecznie -47,38%. Masa pozostała w temperaturze 900C wyniosła 7,74% masy początkowej próbki. Krzywa DTG pokazuje szybkość zmiany masy dla danych stopni dekompozycji. Innymi słowy, jak szybko próbka traci masę w danym zakresie temperatur. Jak widać na początku szybkość ta rośnie, osiąga maksimum i ostatecznie maleje po zakończeniu danego etapu dekompozycji. W zakresach temperatur gdzie wartość DTG zbliża się do 0 (wykres jest płaski) próbka wykazuje stabilność termiczną jej masa jest stała i jesteśmy przed, między lub po kolejnym procesie dekompozycji. W naszym przypadku pierwszy ubytek masy -44,78% jest zapewne związany z odparowaniem rozpuszczalnika w każdym razie ciekłej potem lotnej część badanej powłoki. Temperatura minimum na krzywej DTG dla tego efektu wynosi około 136 C i w tej temperaturze proces odparowywania przebiega najszybciej. Można również zaobserwować, że blisko tej temperatury spektrometr FTIR rejestruje lokalnie największą intensywność powstałej fazy gazowej (krzywa o kolorze czarnym). Powyżej temperatury około 200 C powłoka wydaje się już pozbawiona części ciekłej wskazuje na to także krzywa przedstawiająca integracje sygnału podchodzącego od detekcji wydzielanych gazów spektrometr FTIR nie rejestruje prawie żadnego wydzielającego się gazu oprócz gazu nośnego tworzącego atmosferę pomiarową. Powyżej wspomnianej temperatury stan próbki zaczyna być stabilny, aż do wystąpienia kolejnego efektu ubytku masy, który zaczyna się powyżej temperatury około 400 C. Powyżej tego zakresu możemy zaobserwować początek procesu dekompozycji właściwej stałej powłoki - pozostałej w tyglu pomiarowym. Proces ten obrazuje również dość wyraźnie krzywa DTG ze swoimi kolejnymi minimami. Innymi słowy uwzględniając pewien zapas można powiedzieć, że granica stabilności termicznej osadzonej powłoki w zadanych warunkach wynosi około 380 C. Reakcja dekompozycji powłoki postępuje najszybciej w temperaturze około 570 C NETZSCH Applications Laboratory 5/11

6 ponownie krzywa DTG. Koniec procesu dekompozycji można przyjąć w temperaturze powyżej 740 C. Po całkowitej dekompozycji powłoki możemy zarejestrować niewielką pozostałość powyżej 7%. Nie dociekano w tym opracowaniu, z jakiego rodzaju pozostałością mamy tu do czynienie. W toku badań wykonano dodatkowe badanie powłoki (dla pewności). Badanie to zostało przeprowadzone na innej próbce przygotowanej również w inny sposób. Ciekły produkt KTX 07 został zakroplony do czystego ceramicznego (Al2O3 tlenek glinu) tygla pomiarowego. Tygiel pozostawiono do wyschnięcia (odparowania części ciekłej lotnej) w temperaturze pokojowej (około 25 C) przez czas około 3h. Po odparowaniu części lotnych pozostała masa osadzonej na ściankach tygla warstwy powłoki, została określona przy pomocy precyzyjnej mikrowagi z dokładnością 0,01 mg. Dodatkowo taki sposób przygotowania próbki symuluje proces osadzania i tworzenia warstwy stałej powłoki ma powierzchni tak jak to się dzieje przy realnej aplikacji powłoki. Rys. 2 - zależność krzywych TG, DTG oraz całkowitej intensywności uwalnianych gazów od temperatury. NETZSCH Applications Laboratory 6/11

7 W takim ujęciu badaniu podległa próbka pozbawiona wcześniej (większej części) swojej fazy ciekłej. Próbka, która miała szansę związać się z podłożem (osadzić) swoją właściwą stałą fazą powłoki. Celem takiego powtórnego testu było sprawdzenie czy ma to wpływ na stabilność termiczną osadzonej powłoki. Takie przygotowanie próbki symuluje w dobrym stopniu realną sytuację, w której aplikujemy badaną powłokę i czekamy na jej odparowanie i utwardzenie na danym podłożu. Jak widać na rysunku 2 podstawową różnicą jest zmiana stosunku pierwszego i drugiego ubytku masy. Nie jest to oczywiście zaskakujące w końcu próbka miała dość czasu, aby wstępnie pozbyć się swojej fazy ciekłej. Widzimy, że pierwszy ubytek masy wynosi teraz już tylko około 9% całkowitej początkowej masy próbki. Tyle też, mniej więcej możemy mieć nadal nieodparowanej fazy ciekłej w badanej powłoce. Jak widać przy dalszym wzroście temperatury zauważyć można, podobne jak w poprzednim badaniu, zachowanie stałej osadzonej powłoki. Właściwa (główna) dekompozycja, jak poprzednio rozpoczyna się dopiero powyżej około 400 C, a sama powłoka zachowuje, jak poprzednio stabilność termiczna do temperatury około 380 C. Takie zachowanie potwierdzają również dane z detektora uwalnianych gazów FTIR, gdzie znaczy wzrost intensywności rejestrowanych gazowych produktów dekompozycji możemy zaobserwować dopiero po przekroczeniu około 400 C. Maksimum szybkości procesu odparowywania resztek fazy ciekłej zarejestrowano w temperaturze około 110 C, natomiast maksymalną szybkość procesu dekompozycji fazy stałej powłoki zarejestrowano w temperaturze około 533 C - krzywa DTG rysunek 2. Na rysunku 3 skoncentrowano się na rozseparowaniu sygnałów ze spektrometru FTIR, który rejestruje widma charakterystyczne dla różnych gazów wydzielanych przy kolejnych stopniach dekompozycji próbki mierzonej w stanie ciekłym. Innymi słowy w obserwowanej sytuacji intensywności widma FTIR charakterystycznego dla detekcji ciekłej fazy powłoki powinna rosnąć i maleć w niskim zakresie temperatur natomiast intensywności widma charakterystycznego dla dekompozycji stałej - właściwej części powłoki powinna rosnąć i maleć w zakresie wyższych temperatur. Dane ze spektrometru FTIR obrazują dokładnie taką sytuację rys 3 krzywa niebieska i zielona. Widać, że cześć ciekła przestaje parować do około 200 C, natomiast część stała powłoki zaczyna dekomponować i przechodzić wyraźnie w gaz, dopiero nieco powyżej 400 C. NETZSCH Applications Laboratory 7/11

8 Rys. 3 - zależność krzywych TG, DTG oraz intensywności uwalnianych gazów dla części ciekłej i części stałej od temperatury. NETZSCH Applications Laboratory 8/11

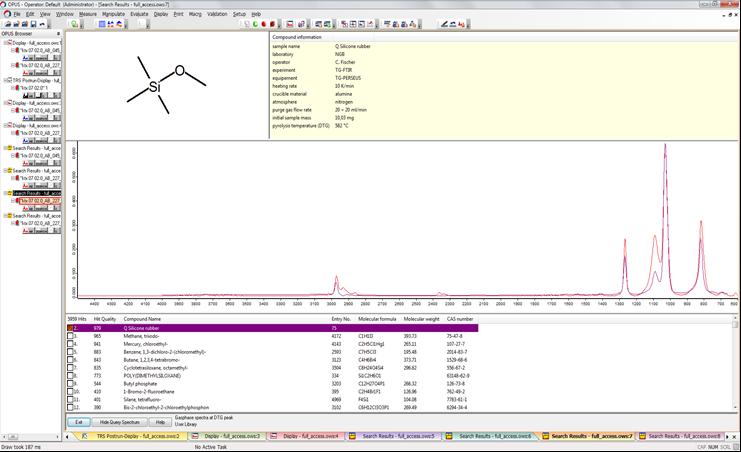

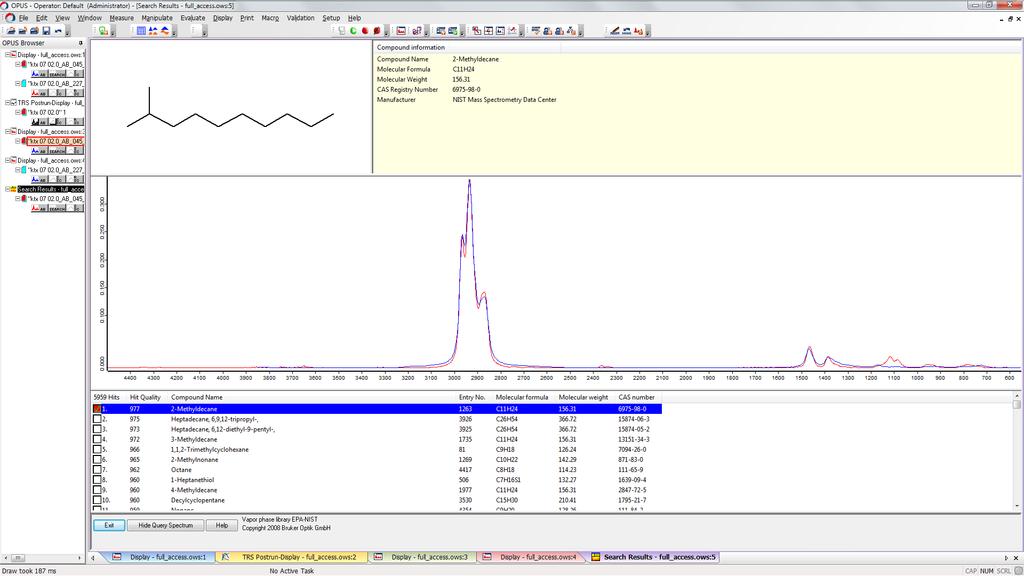

9 Rys. 4 próba identyfikacji wydzielanego gazu dla fazy ciekłej badanej powłoki Rys. 5 próba identyfikacji wydzielanego gazu dla fazy stałej badanej powłoki Rysunek 4 przedstawia próbę dopasowania widma FTIR zarejestrowanego w temperaturze maksimum parowania części ciekłej powłoki temperatura około 140 C. Rysunek 5 przedstawia próbę dopasowania widma FTIR zarejestrowanego w temperaturze maksimum dekompozycji części stałej powłoki temperatura około 585 C. Program zawierający bazę danych widm FTIR stara się dopasować do zarejestrowanego w czasie eksperymentu widma, widmo najbardziej podobne pod względem charakterystycznych pasm składowych danego widma oraz ich poszczególnych intensywności. Oczywiście, jak każda baza danych ma ona pewne ograniczenia w postaci ilości różnych widm dla poszczególnych substancji oraz tego, że wiele z nich reprezentuje pomiary dla fazy stałej lub ciekłej danej substancji. W naszym przypadku zmierzone widma FTIR charakterystyczne są, ze względu na typ aparatury (spektrometr FTIR), tylko dla fazy gazowej danej substancji. Ze względu na przytoczone fakty identyfikacja danej substancji ma charakter raczej ogólny. Widma pochodzące z naszego eksperymentu na obu rysunkach mają kolor czerwony. Jeśli chodzi o fazę ciekłą jej widmo porównane jest z bazą na rysunku 4, a identyfikacja NETZSCH Applications Laboratory 9/11

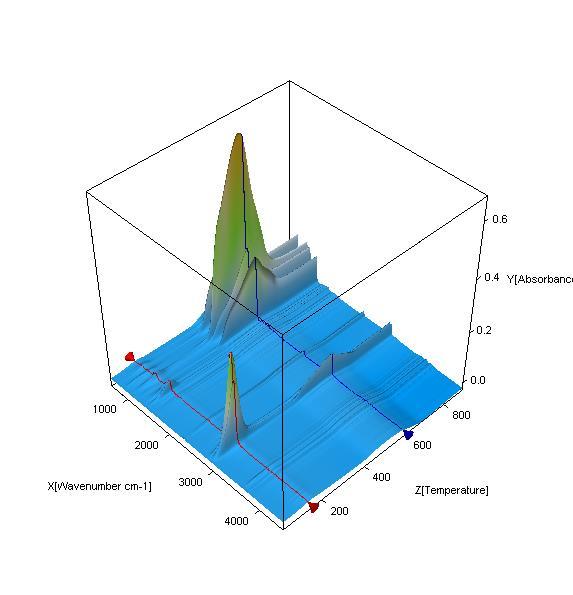

10 ogólnie wskazuje na rozpuszczalniki oparte o węglowodory takie, jak dekan czy heptan, a najprawdopodobniej na ich mieszaninę. Jeśli chodzi o widmo charakterystyczne dla dekompozycji stałej części powłoki, osadzonej po odparowaniu ciekłej części rozpuszczalników, porównanie z bazą danych pokazane jest na rysunku nr. 5. Najbardziej podobne widmo zachowane w bazie danych, należy do gazu wydzielanego w czasie pirolitycznej dekompozycji Q- gumy silikonowej, co może wskazywać na powłokę opartą na preparatach silikonowych. Na ostatnim rysunku nr. 6 zaprezentowana jest bezpośrednia wizualizacją danych zebranych przez spektrometr FTIR w zależności od liczby falowej oraz temperatury. Przy takiej prezentacji 3D widać, jak ogólnie zmienia się charakter widm w podczerwieni wraz z rosnąca temperaturą i kolejnymi procesami rozkładu. Rys. 6 wizualizacją danych zebranych przez spektrometr FTIR w zależności od liczby falowej oraz temperatury w zakresie od 30 C do 850 C. NETZSCH Applications Laboratory 10/11

11 Podsumowanie Przeprowadzone badania technikami Analizy Termicznej oraz spektrometrii fourierowskiej w podczerwienie FTIR pokazały, że pozbawiona rozpuszczalnika warstwa powłoki KTX 07 zachowuje stabilność termiczną w powietrzu do temperatury około 380 C. Powyżej tej temperatury następuje wieloetapowa dekompozycja osadzonej stałej powłoki na bazie silikonowej, rozbicie jej integralności, jako struktury polimerowej. Dodatkowo ustalono, że w czasie podgrzewania ciekłej powłoki KTX 07 z szybkością 10 K/min, jej ciekła część rozpuszczalnikowa odparowuje do temperatury około 200 C całkowicie. Maksimum efektywności parowania części rozpuszczalnikowej ciekłej powłoki KTX 07 zarejestrowano, w zadanych warunkach, w temperaturze około 140 C, natomiast maksymalna szybkość dekompozycji osadzonej stałej powłoki silikonowej zarejestrowana została w temperaturze około 535 C. Laboratorium Aplikacyjne Netzsch Instrumenty sp. z o.o Kraków, ul. Halicka 9 (dr inż. H. Smogór) ( NETZSCH Applications Laboratory 11/11
