1 Co nowego 2017

2

3 Spis treści NOWOŚCI... 5 GRAITEC Advance BIM Designers... 5 Advance Design - sposoby pracy z Advance BIM Designers... 8 Wyniki: Zakładka z wynikami obliczeń Raporty BIM Designers Synchronizacja Advance BIM Designers - Advance Design Steel Connection Designer Structure Designer Tabele Nowe grupy obciążeń dla Generatora obciążeń ruchomych Możliwość wyłączenia elementu z obliczeń Uproszczona procedura definicji elementów sztywnych Dodatkowe dane w okienkach informacyjnych elementów powierzchniowych Szybkie rozwinięcie lub zwinięcie zawartości okna właściwości RÓŻNE ULEPSZENIA I KOREKTY Ogólne CAD Generator obciążeń klimatycznych Rezultaty Raporty Obliczenia żelbetu Obliczenia stali Import / Eksport

4

5 Nowości GRAITEC Advance BIM Designers Pakiet GRAITEC Advance 2017 zawiera zestaw nowych aplikacji zebranych pod wspólną marką GRAITEC Advance BIM Designers, które umożliwiają projektowanie elementów żelbetowych (fundamenty, belki i słupy), obliczanie połączeń stalowych, a także pozwalają na szybką generację konstrukcji stalowych. Aplikacje te mogą pracować na wielu środowiskach i mogą być uruchamiane jako moduły samodzielne, jako zintegrowane z Autodesk Revit lub zintegrowane z Advance Design. Pozwala to użytkownikowi osiągnąć usprawnienie przepływu pracy BIM: W wersji 2017, Advance Design umożliwia pracę tych modułów bezpośrednio w aplikacji MES. Dzięki wykorzystaniu nowych modułów GRAITEC Advance BIM Designers użytkownicy mogą automatycznie wymiarować elementy, generować rysunki zbrojenia elementów żelbetowych oraz przygotować kompleksowe raporty z dokładnymi informacjami na temat każdej weryfikacji. W Advance Design 2017, pojawiła się nowa wstążka 'Wymiarowanie', która staje się dostępna po uaktywnieniu modułów Advance BIM Designer. W Pilocie dostępny jest nowy tryb 'Design', który służy do uaktywnienia modułów Advance BIM Designers i wyświetla listę wszystkich elementów, które mogą być zaprojektowane przy użyciu nowych modułów BIM Designers 5

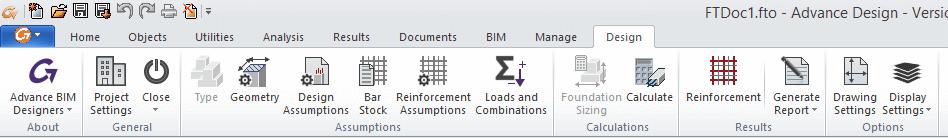

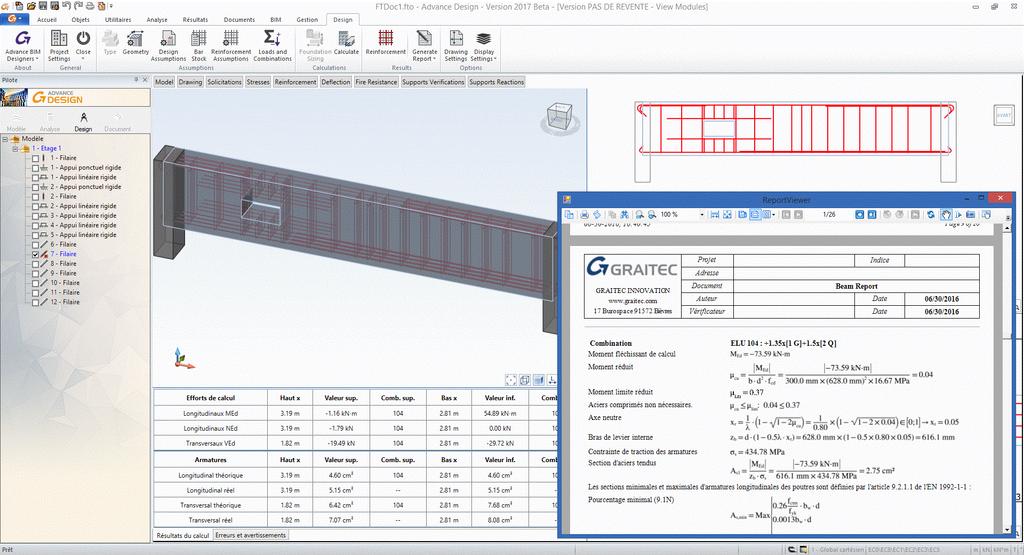

6 Advance Design umożliwia teraz przeprowadzenie całego procesu projektowania: Uwaga! W wersji 2017 moduły BIM Designers mają status "wersja wstępna" służą do zapoznania się z testową wersją modułów. Komercyjne wersje modułów pojawią się w nadchodzącej niebawem wersji 2017 R2 - planowany termin ukazania się to koniec września 2016 r. 6

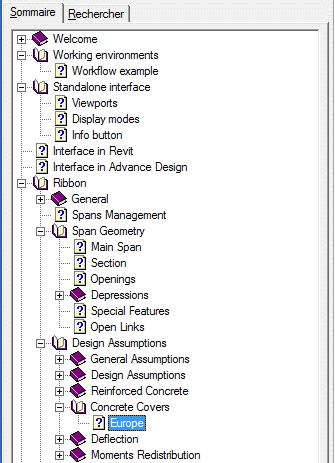

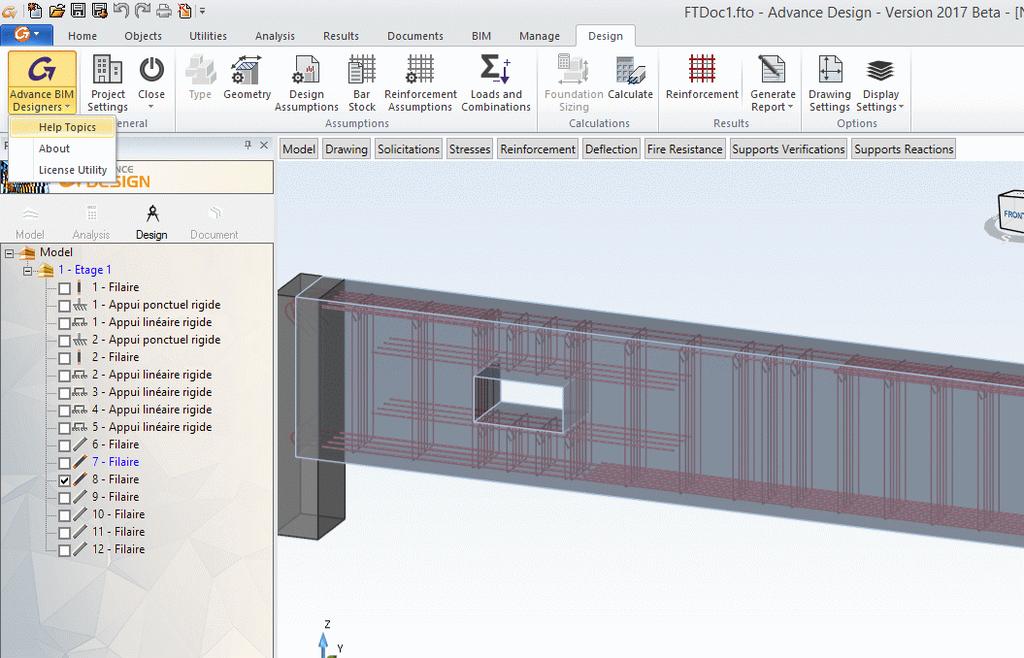

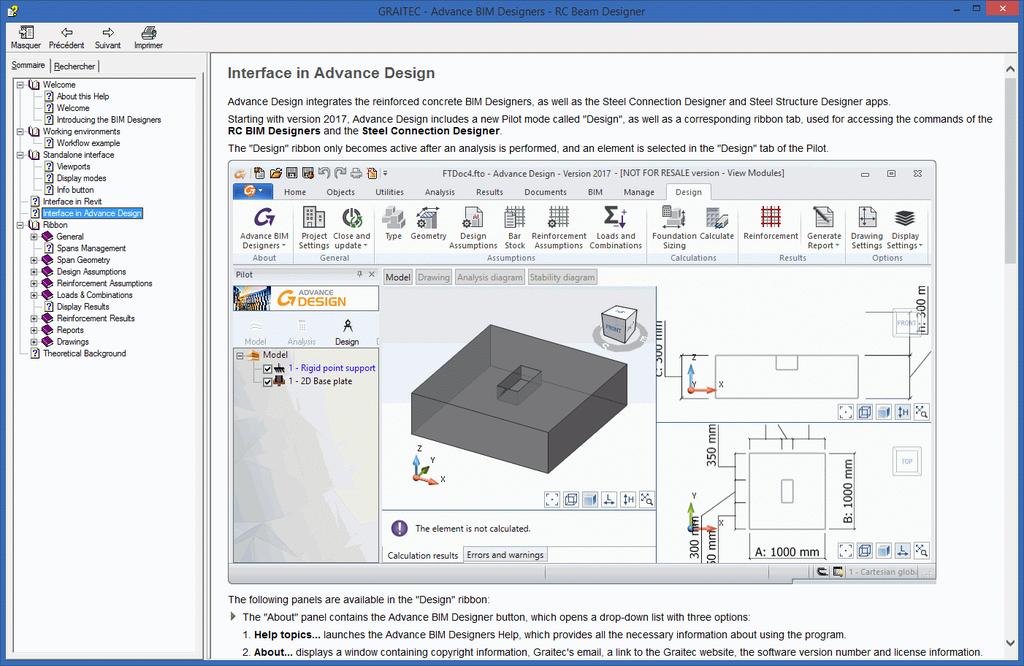

7 Opisy modułów BIM Designers znajdujące się w tym dokumencie mają na celu ich ogólne przybliżenie. Więcej szczegółowych informacji można odnaleźć w Pomocy do BIM Designers, dostępnej bezpośrednio z poziomu wstążki "Wymiarowanie" w Advance Design: W pomocy opisano funkcje modułów BIM Designers, a także specyfikę pracy modułów podczas uruchomienia w środowisku Advance Design oraz w środowisku Autodesk Revit : 7

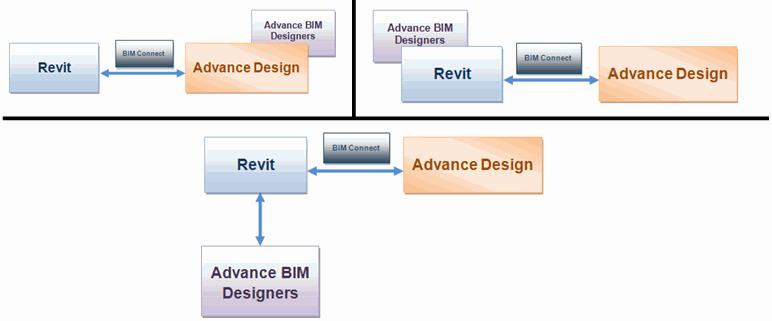

8 Advance Design - sposoby pracy z Advance BIM Designers Aby ułatwić pracę podczas wymiarowania elementów, wymagane dane i założenia projektowe są przenoszone z poziomu Advance Design do modułów BIM Designers: geometria, materiały, otulina zbrojenia, parametry wyboczeniowe, parametry odporności ogniowej itd. Również siły wewnętrzne wynikające z obliczeń MES przekazywane są do Advance BIM Designers. Współpraca między modułami Advance BIM Designers i Advance Design może odbywać się za pomocą dwóch odmiennych sposobów: Uruchamiając nowe moduły do projektowania bezpośrednio w Advance Design:W takim przypadku użytkownik może rozpocząć projekt w Advance Design i po wykonaniu obliczeń metodą elementów skończonych przeprowadzić wymiarowanie elementów przy wykorzystaniu zintegrowanych modułów BIM Designers: Tworząc model w Advance Design i eksportując dane elementów do modułów BIM Designers uruchamianych w trybie samodzielnym. Ten sposób pracy umożliwia współpracę wielu użytkowników i pozwala na kontynuowanie pracy w Advance Design, podczas gdy inna osoba zajmuje się projektowaniem elementów z wykorzystaniem samodzielnie uruchamianych modułów BIM Designers: Istnieje również kilka innych sposobów pracy z Advance BIM Designers, które mogą być wykorzystywane przy współpracy z Autodesk Revit : 8

9 9

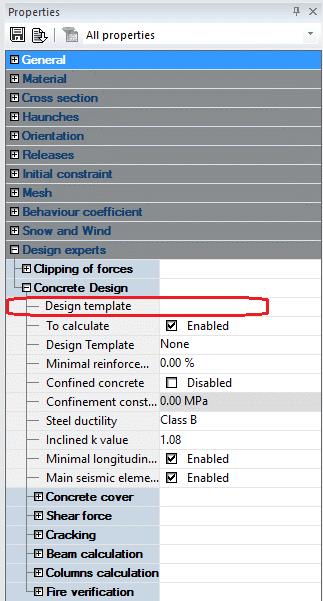

10 Aby ułatwić współpracę i przyspieszyć proces projektowania, z poziomu Advance Design można każdemu z wymiarowanych elementów (belka, słup lub fundament) przypisać szablon z Advance BIM Designers. Szablony tworzone są przez użytkownika i mogą zawierać specyficzne dla każdego elementu konstrukcyjnego założenia projektowe. W niektórych sytuacjach użytkownik nie generuje wszystkich kombinacji przypadków obciążeń wymaganych do wymiarowania elementów bezpośrednio w Advance Design. Aby podczas wymiarowania elementu zapewnić wykorzystanie wszystkich wymaganych kombinacji, są one generowane bezpośrednio w Advance BIM Designers: 10

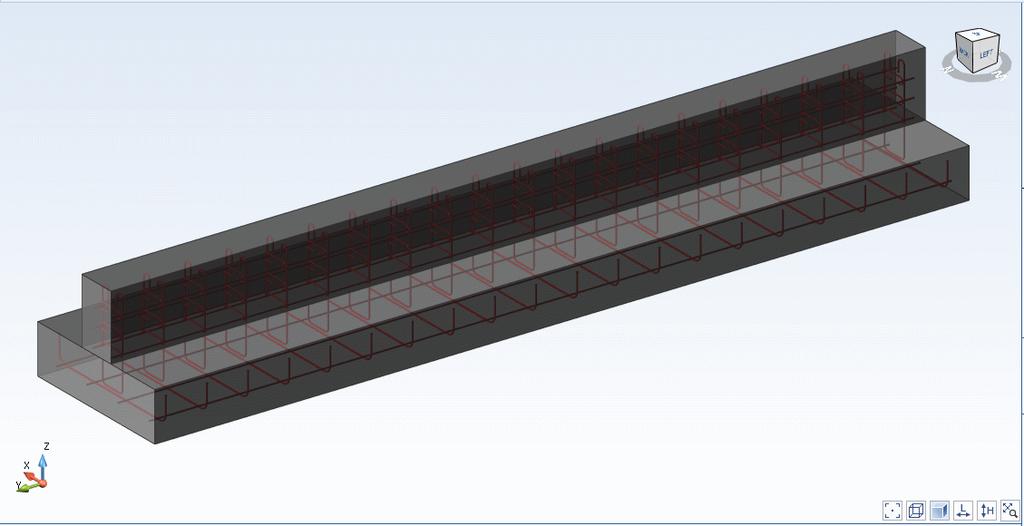

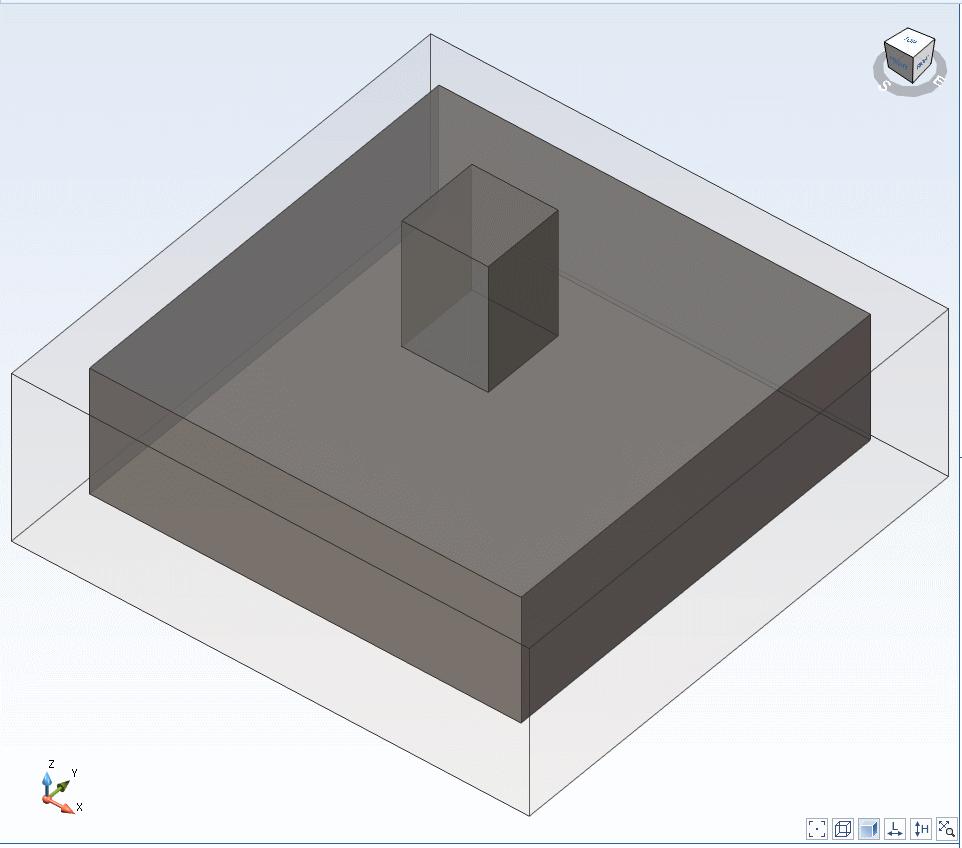

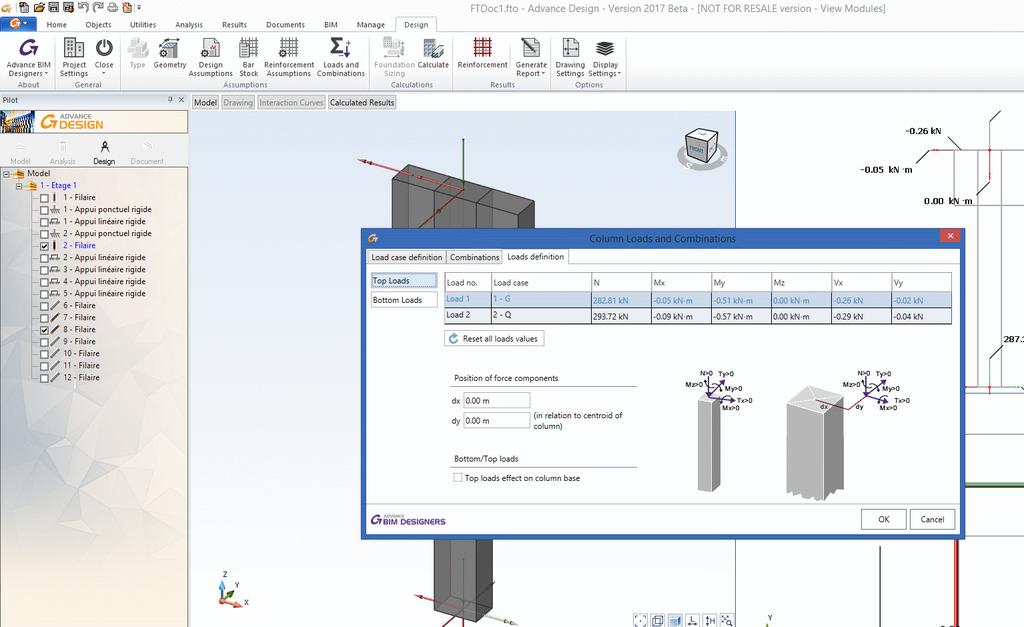

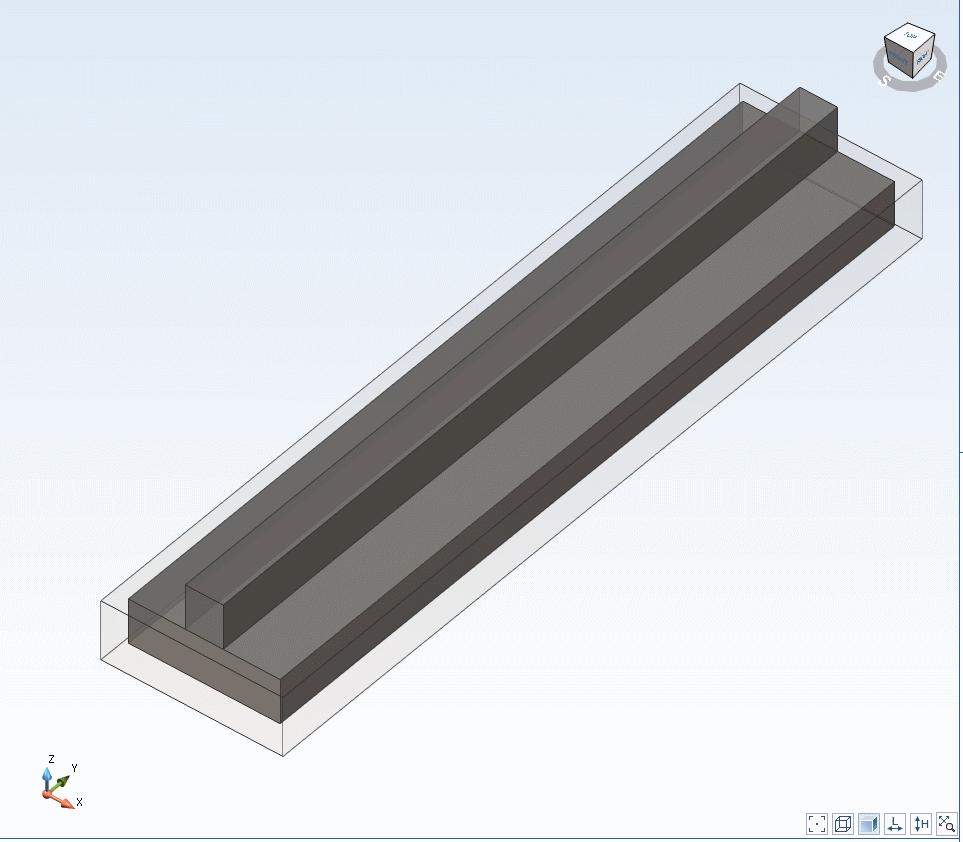

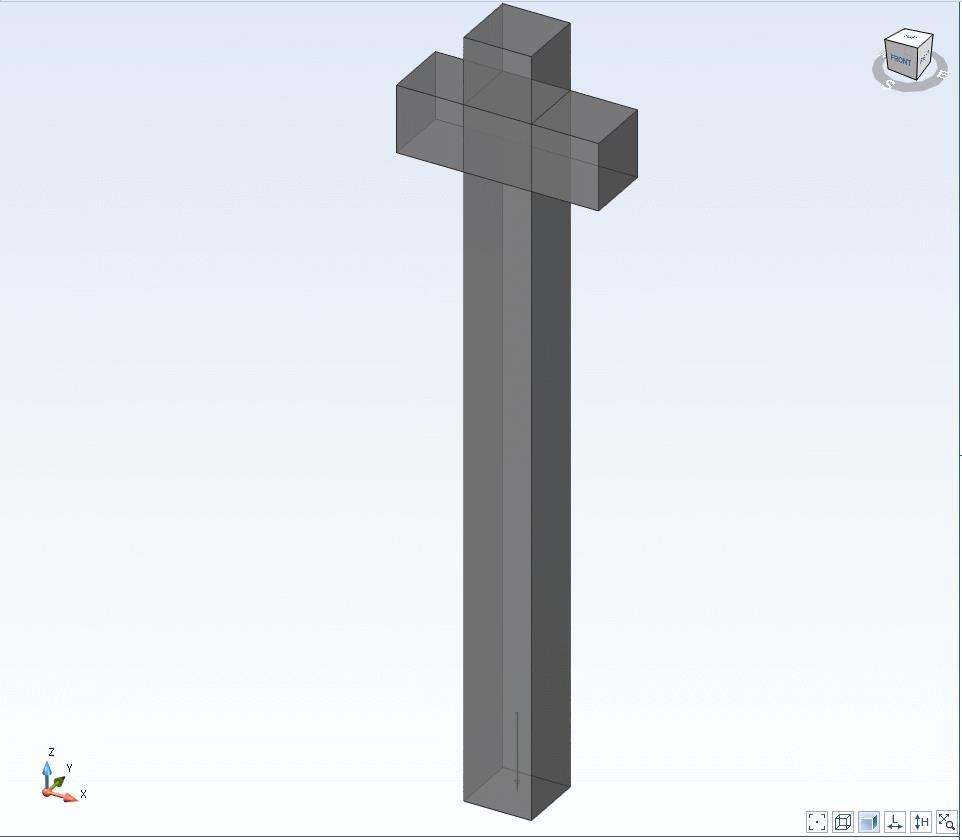

11 Elementy betonowe Po zakończeniu obliczeń MES, użytkownik może otworzyć element z modelu przez wybranie nowego polecenia "Otwórz za pomocą BIM Designers" z menu kontekstowego. Za pomocą modułów BIM Designers można zwymiarować trzy rodzaje elementów betonowych: fundamenty (stopy lub ławy), belki i słupy. Przed uruchomieniem wymiarowania konieczne jest zdefiniowanie założeń projektowych. Założenia projektowe można podzielić na dwie kategorie: Normowe parametry obliczeniowe (Założenia projektowe) Założenia związane z generacją zbrojenia (Parametry zbrojenia) 11

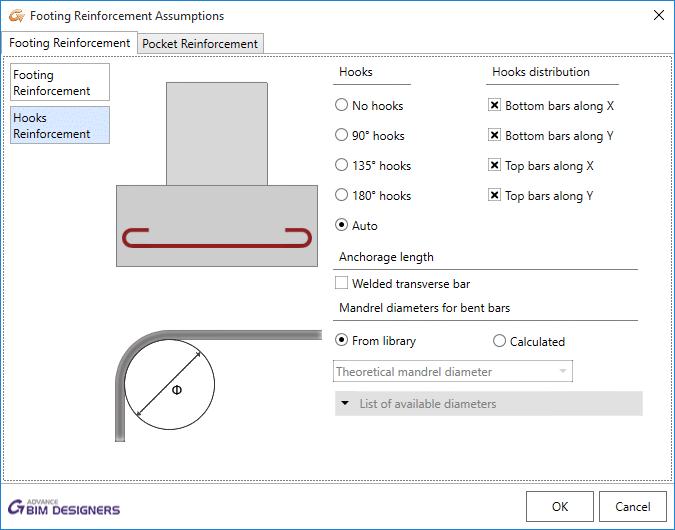

12 Założenia i parametry zależne są od wybranej normy do wymiarowania (Eurokod z odpowiednim załącznikiem krajowym, amerykańska ACI lub kanadyjska CSA). Po ustawieniu założeń użytkownik może przeprowadzić obliczenia. Advance BIM Designers automatycznie generuje wymagane zbrojenie na podstawie sił przekazanych z Advance Design. 12

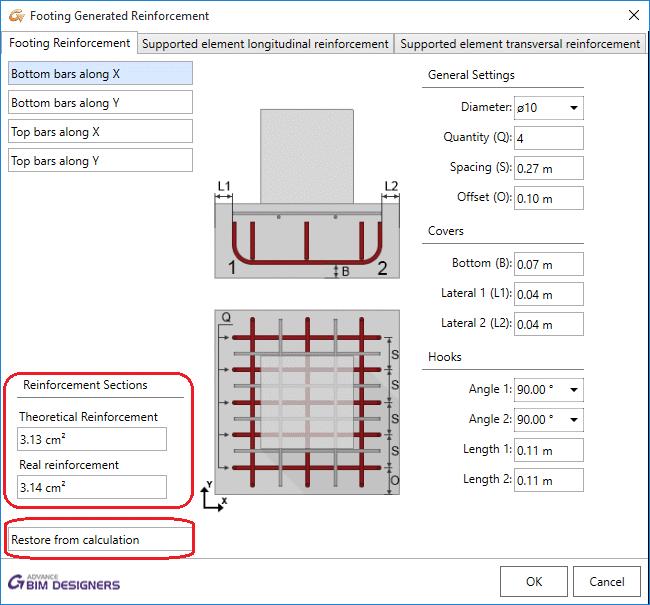

13 Po wygenerowaniu zbrojenia, użytkownik ma możliwość jego dostosowania. Zbrojenie można łatwo zmodyfikować lub można dodać nowe pręty, z jednoczesną weryfikacją, czy powierzchnia zbrojenia po modyfikacji nie jest mniejsza niż obliczona powierzchnia teoretyczna. Obliczone zbrojenie może być przywrócone w dowolnym momencie za pomocą opcji "Przywróć z obliczeń". 13

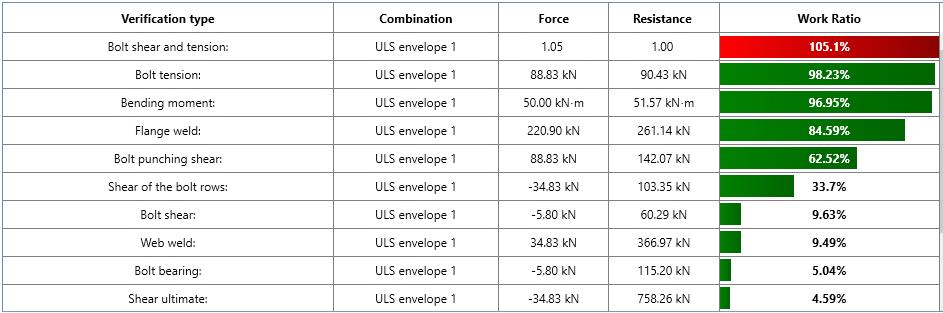

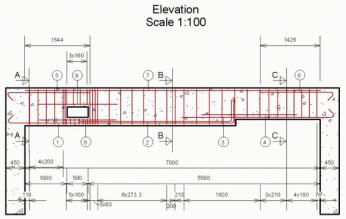

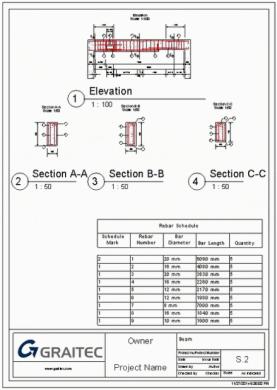

14 Wyniki: Zakładka z wynikami obliczeń Dla każdej przeprowadzonej weryfikacji na zakładce "Wyniki obliczeń" wyświetlane są informacje o decydującej kombinacji obciążeń, wartości sił, a także nośność i wytężenie. Dla przeliczonego elementu użytkownik może wygenerować rysunek i wyświetlić go na ekranie, ale także wydrukować go lub zapisać do pliku. Na rysunku automatycznie umieszczana jest tabela zbrojenia i tabelka rysunku z informacjami dotyczącymi projektu i elementu (informacje te są definiowane w ustawieniach BIM Designers). 14

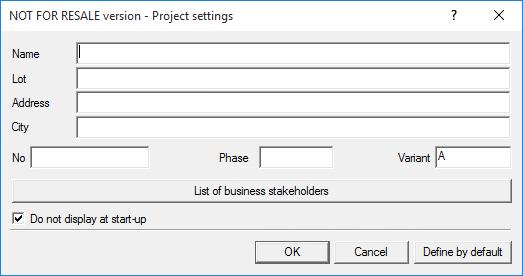

15 Raporty BIM Designers Jedną z najbardziej interesujących cech Advance BIM Designers jest możliwość generowania szczegółowych raportów obliczeń. Użytkownicy mogą wyświetlić podgląd raportów lub wyeksportować je do formatu DOC lub PDF. Synchronizacja Advance BIM Designers - Advance Design Z poziomu modułów BIM Designers użytkownik może zmodyfikować dowolne parametry dotyczące geometrii lub materiału elementu. Zmodyfikowane parametry mogą zostać przesłane do Advance Design lub można pozostawić te zmiany jedynie w module BIM Designers. Jeśli użytkownik zdecyduje się przenieść zmiany do Advance Design, wyniki MES staną się nieaktualne. W sytuacjach, gdy użytkownik ponownie przeprowadzi analizę MES ale chce zachować poprzednią wersję danych i wyników z BIM Designers, może wykorzystać parametr "Wariant" dostępny w ustawieniach projektu Advance Design. Za pomocą tej opcji, użytkownik może zapisać różne wersje obliczeń w BIM Designers dla tego samego elementu. Pliki są zapisywane w podkatalogu "design" w folderze każdego projektu. 15

16 16

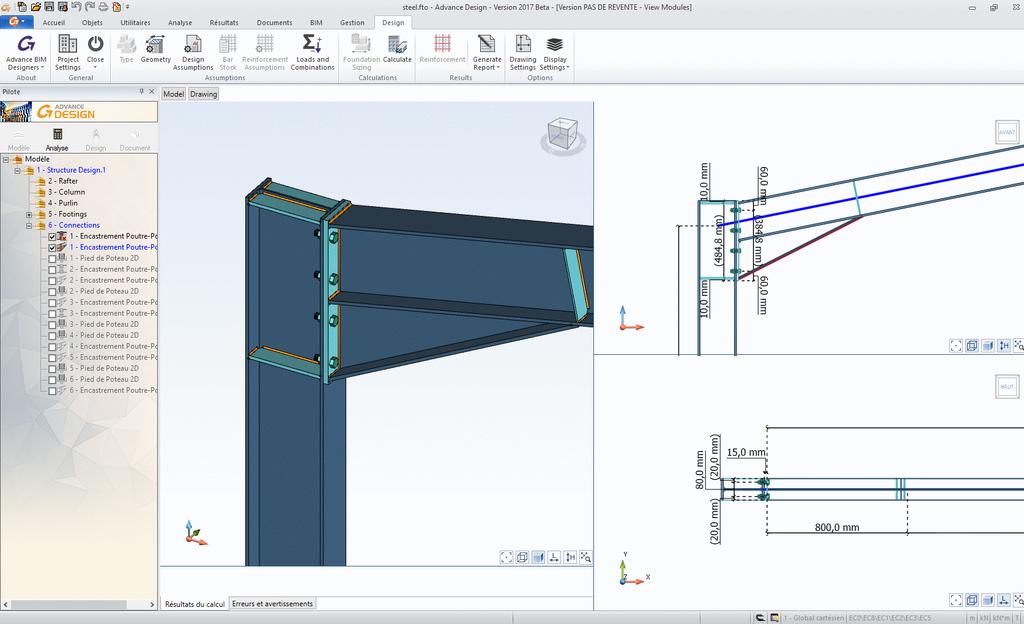

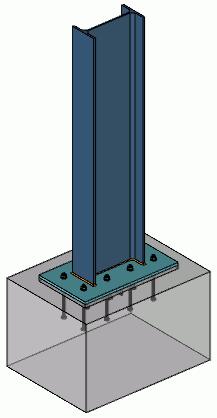

17 Steel Connection Designer Użytkownicy Advance Design 2017 mogą przeprowadzić obliczenia wybranych typów połączeń stalowych za pomocą nowego modułu Advance BIM Designers: Steel Connection Designer. Zanim połączenia będzie można obliczyć przy wykorzystaniu modułu BIM Designers, muszą wcześniej zostać zdefiniowane w modelu Advance Design. Weryfikacja prowadzona jest w oparciu o normę Eurokod 3 i obejmuje trzy typy połączeń: podstawa słupa, blacha węzłowa i połączenie doczołowe. Podstawa słupa Połączenie utworzone przez przyspawanie blachy do podstawy słupa, która następnie jest połączona z fundamentem za pomocą kotew. Połączenie może zawierać różnego typu blachy wzmacniające i rodzaje śrub kotwiących. Połączenie ramowe belka-słup z blachą węzłową Połączenie to służy do łączenia słupa z belką w narożu ramy. Połączenie może zawierać różnego typu spoiny, żebra i wzmocnienia. 17

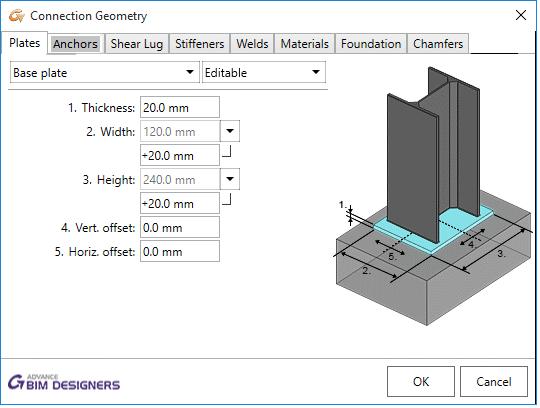

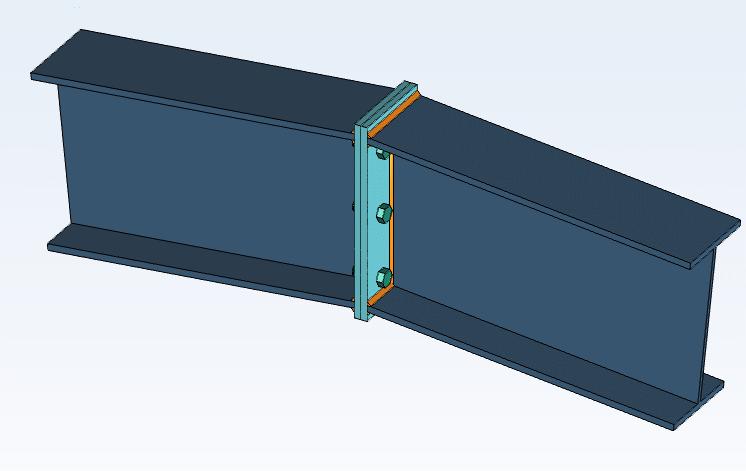

18 Połączenie doczołowe belek Jest to typowe połączenie dla belek w kalenicy. Składa się z dwóch belek łączonych poprzez blachy czołowe. Dodatkowo można zdefiniować wzmocnienia dolne (ale też górne) z profili belek lub z blach. Dostosowanie geometrii Użytkownik może dostosować każdy element połączenia za pomocą opcji w oknie dialogowym "Geometria". Na przykład użytkownik może ustawić rozmiary blachy, dodać wzmocnienia, ustawić rodzaj stali dla elementów lub zdefiniować rozkład śrub. 18

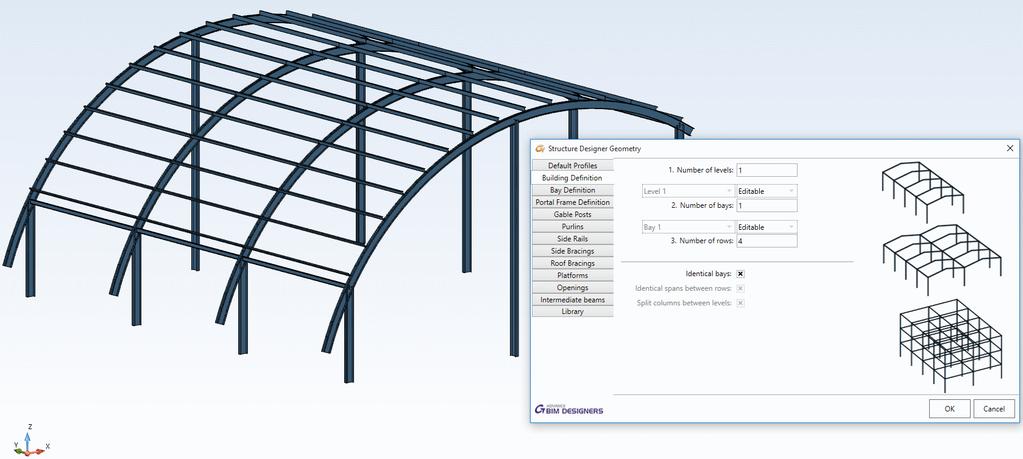

19 Structure Designer Steel Structure Designer jest kolejnym nowym modułem dostępnym w Advance Design 2017, zawierającym szeroką gamę opcji do definicji konstrukcji stalowych, umożliwiających błyskawiczne przygotowanie modelu. Najważniejsze funkcje Steel Structure Designer: Definicja liczby poziomów, ilości naw i ram na każdym poziomie, z możliwością szybkiej modyfikacji odległości między nimi. Dostosowywanie szerokości i wysokości składników, wybór typu dachu, ilości i rozstawu elementów. Dostosowanie spadków dachu, rozmieszczenie stężeń, płatwi i podłużnic. Tworzenie stężeń dachowych i dachów zakrzywionych. 19

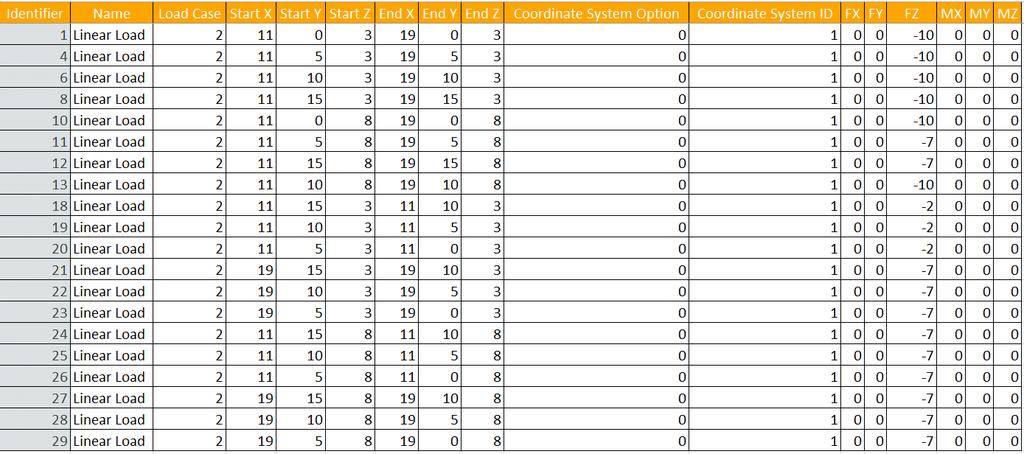

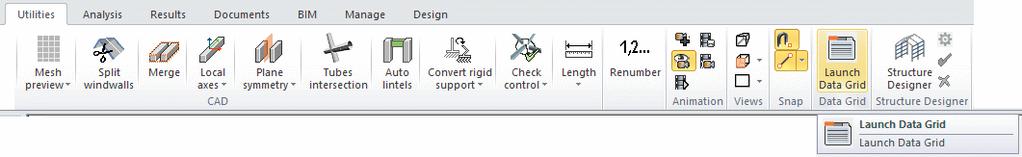

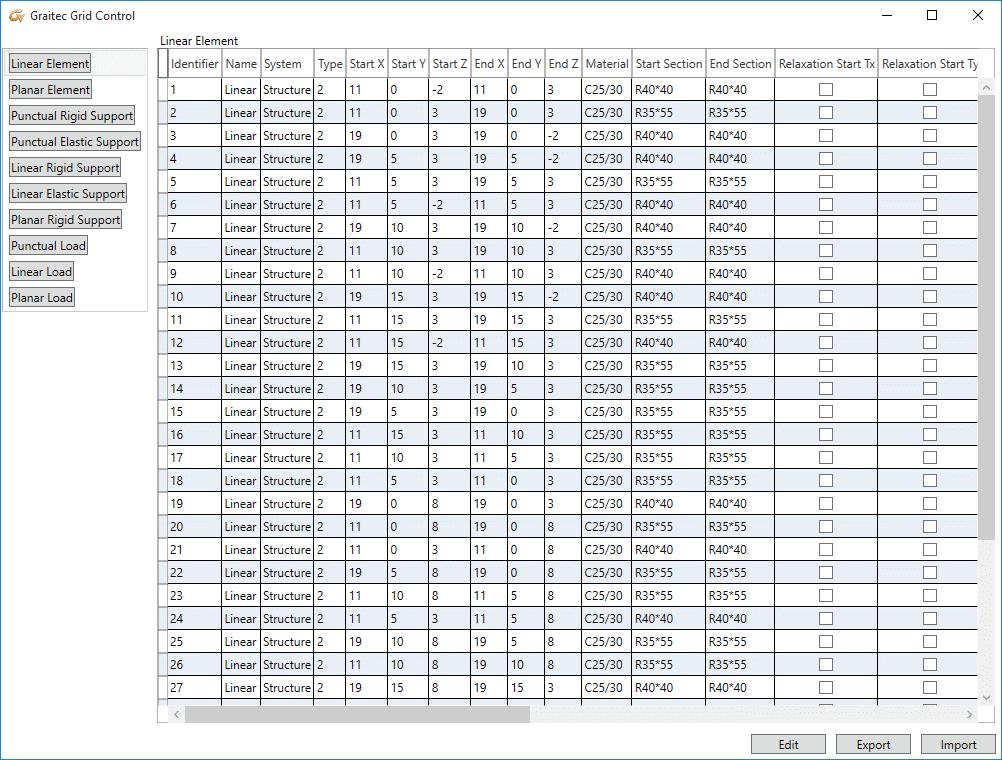

20 Tabele Advance Design 2017 wprowadza zupełnie nowy sposób sprawdzenia i modyfikacji właściwości każdego typu elementu z modelu: tabele. W wersji 2017 użytkownik ma dostęp do części danych modelu, w tym między innymi do: nazw elementów, rodzaju systemu, typu elementu, pozycji geometrycznej, materiału, a także właściwości obciążenia. Ciekawą cechą narzędzia do tworzenia tabel jest możliwość zapisania szablonów zawierających wybrane przez użytkownika pola, które można następnie wykorzystać w innych modelach. Zawartość tabel można modyfikować bezpośrednio, ale również można wyeksportować tabele do programu Microsoft Excel w celu ich modyfikacji przy użyciu poleceń programu Excel. Co ważne, zmodyfikowane dane można następnie zsynchronizować z modelem Advance Design: Uwaga: W kolejnej wersji Advance Design narzędzie do tworzenie tabel obejmować będzie również wyniki. 20

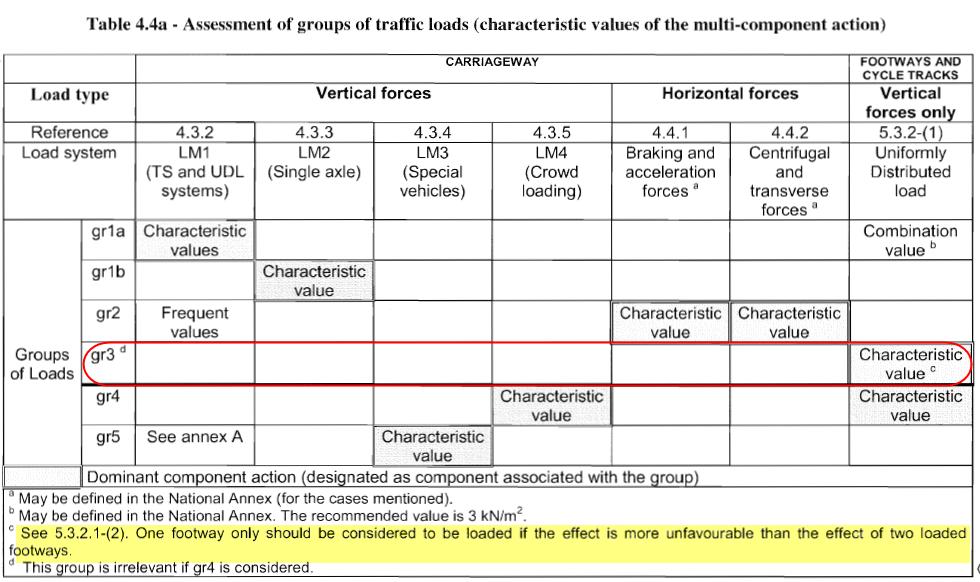

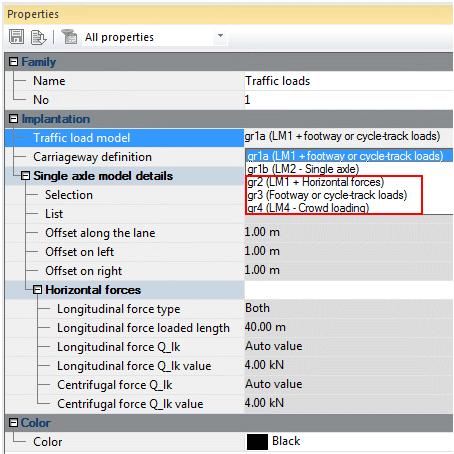

21 Nowe grupy obciążeń dla Generatora obciążeń ruchomych Generator obciążeń ruchomych dostępny od Advance Design 2016 SP1 został ulepszony. W nowej wersji pojawiły się 3 dodatkowe grupy obciążenia zdefiniowane w PN-EN (część 4): Grupa 2: Model Obciążenia 1 z siłami poziomymi Grupa 3:Chodniki lub ścieżki rowerowe Grupa 4: Obciążenie tłumem Grupa obciążeń 2 Grupa obciążeń 2 jest kombinacją: Model Obciążenia 1 (układ tandemowy (TS) + obciążenie równomiernie rozłożone (UDL)) Siły poziome Siły wzdłużne (przyspieszania i hamowania) Siły odśrodkowe Uwaga: siły odśrodkowe generowane są tylko na pasach zakrzywionych. 21

22 Kiedy obciążenie ustawione jest jako Grupa 2, okno definicji jezdni może automatycznie wykryć pasy ruchu i pozostałe obszary, w celu wygenerowania odpowiednich obciążeń. Pasy ruchu Chodniki lub ścieżki rowerowe Pozostałe obszary Uwaga: Grupa 2 nie zawiera obciążenia na chodniki lub ścieżki rowerowe, w związku z tym, przycisk "Auto" jest wyszarzony. 22

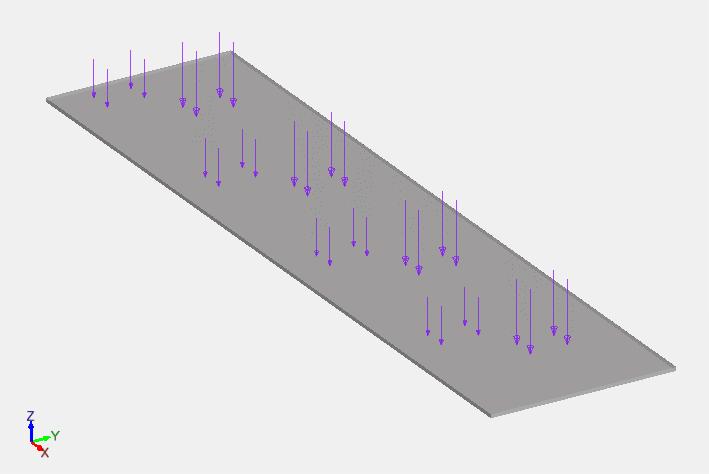

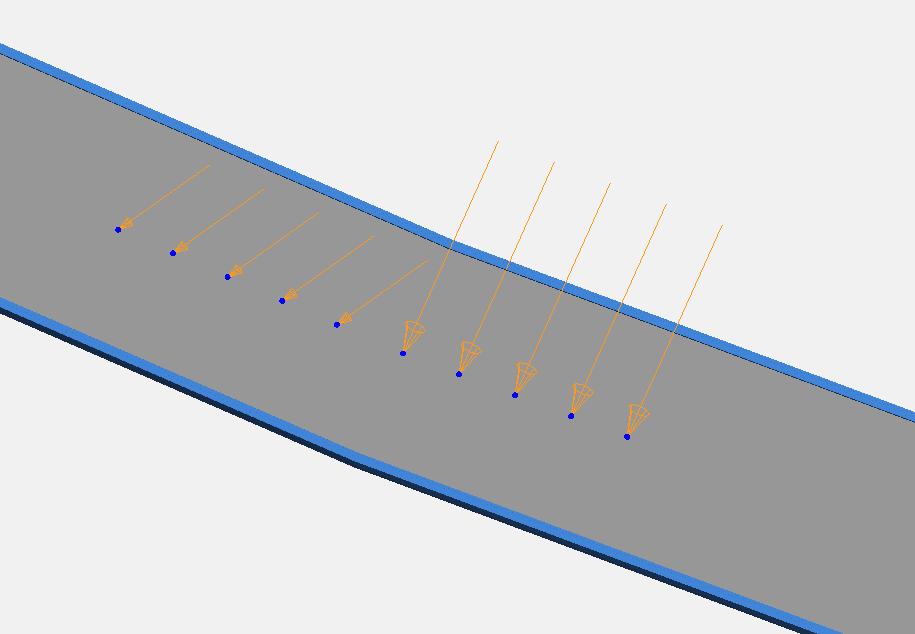

23 Obciążenie równomiernie rozłożone na pasach ruchu i pozostałych obszarach Systemy tandemowe na pasach ruchu Siły przyspieszenia na pasach ruchu 23

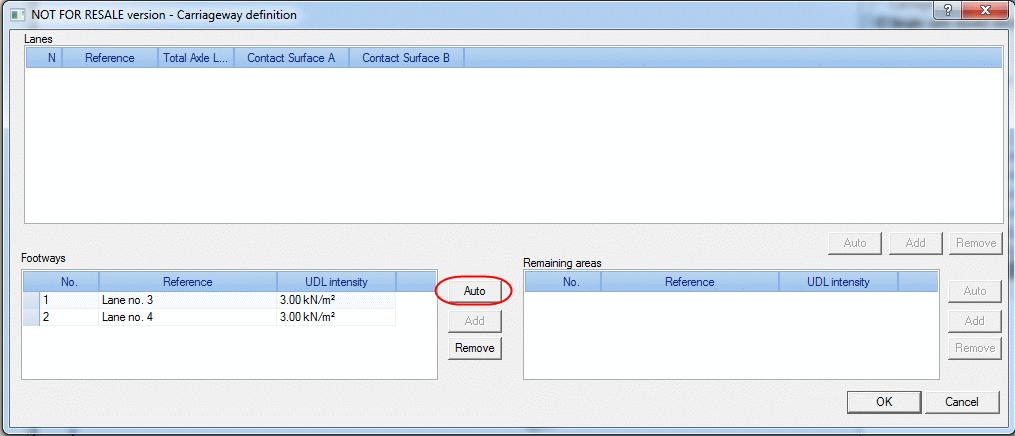

24 Grupa obciążeń 3 Grupa 3 składa się z obciążenia równomiernie rozłożonego na chodnikach i ścieżkach rowerowych Kiedy obciążenie ustawione jest jako Grupa 3, okno definicji jezdni może automatycznie wykryć chodniki i ścieżki rowerowe w celu wygenerowania odpowiednich obciążeń. Obciążenie równomiernie rozłożone na chodnikach i ścieżkach rowerowych 24

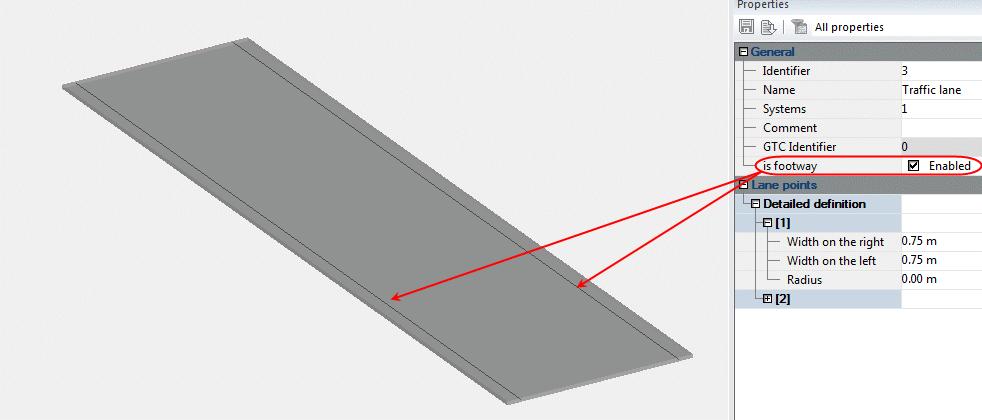

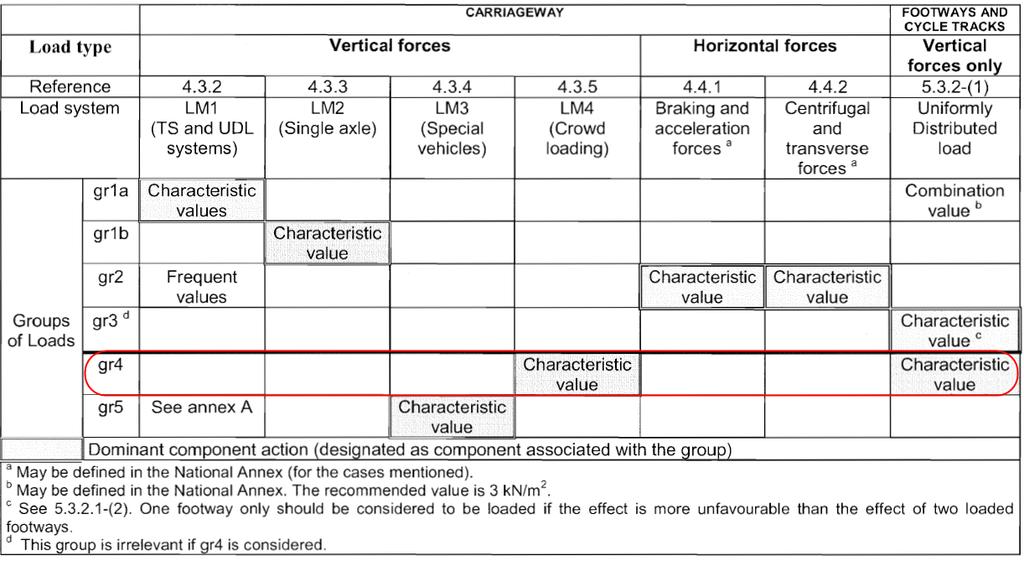

25 Uwaga: Chodniki są definiowane przez utworzenie pasa ruchu i aktywowanie właściwości "Chodnik". Grupa obciążeń 4 Grupa obciążeń 4 jest kombinacją: Model Obciążenia 4 (obciążenie tłumem), który jest definiowany jako obciążenie równomierne o wartości 5 kn/m2 Obciążenia na chodnikach i ścieżkach rowerowych 25

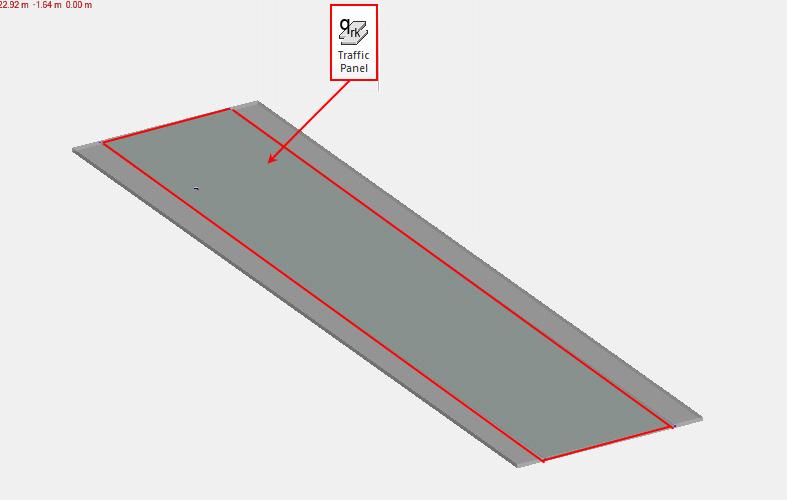

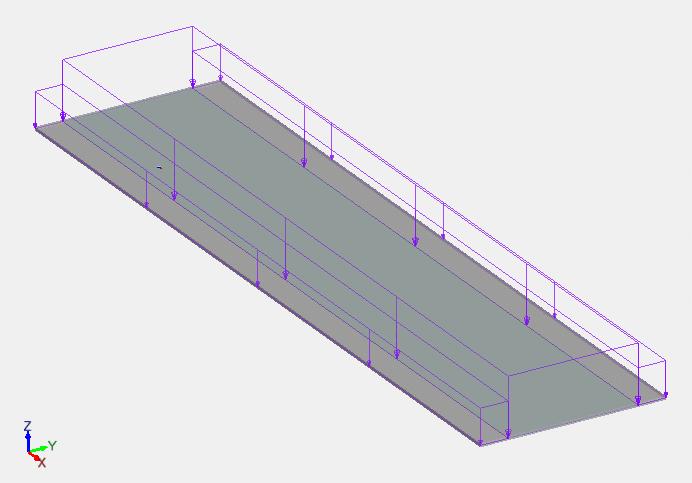

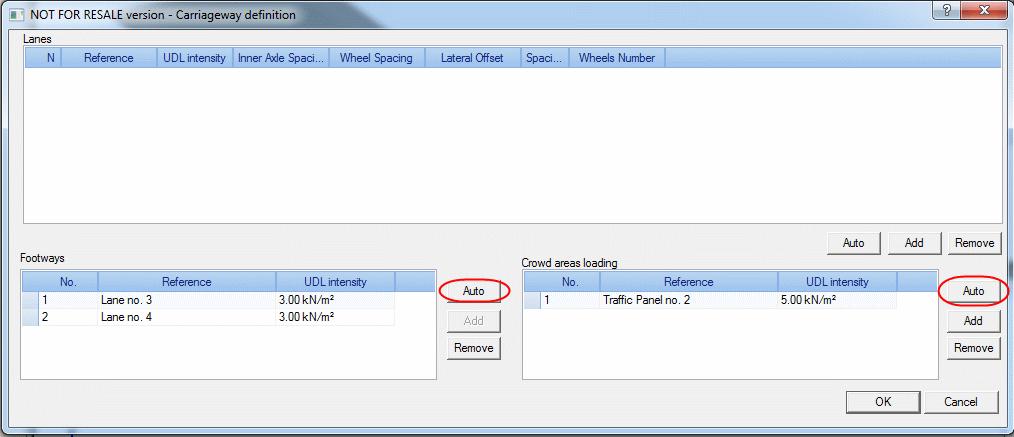

26 Użytkownik musi zdefiniować panel ruchu, aby określić obszar stosowania obciążenia tłumem. Kiedy obciążenie ustawione jest jako Grupa 4, okno definicji jezdni może automatycznie wykryć chodniki i ścieżki rowerowe oraz pozostałe obszary w celu wygenerowania odpowiednich obciążeń. Obciążenie tłumem i na chodniku 26

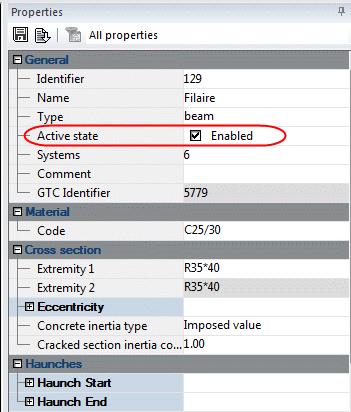

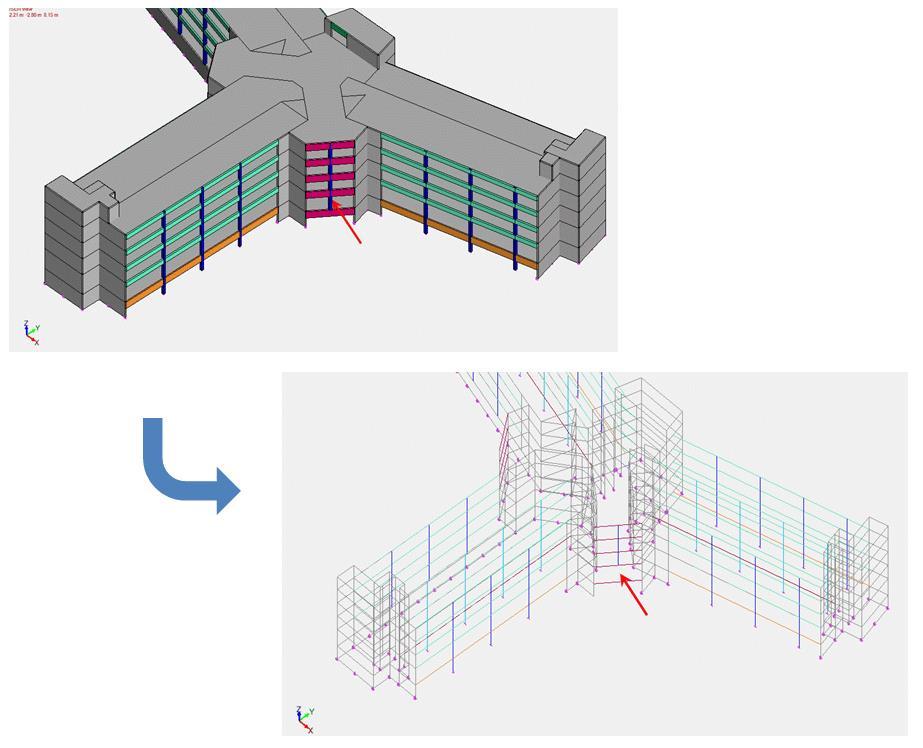

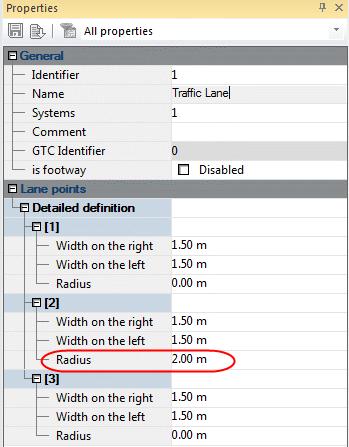

27 Ulepszenia podczas definicji pasa ruchu Do właściwości pasa ruchu został dodany parametr "Promień" umożliwiający definicję elementów zakrzywionych (# 16917). Możliwość wyłączenia elementu z obliczeń W Advance Design 2017 możliwe jest wyłączenie jednego lub wielu elementów z obliczeń, bez usuwania ich z modelu. Użytkownicy mogą teraz w łatwy sposób spróbować wielu konfiguracji budynku bez konieczności tworzenia wielu modeli. Nowy parametr "Aktywny" został wprowadzony we właściwościach ogólnych elementów konstrukcyjnych, w tym w: elementach liniowych elementach płaskich podporach Gdy parametr jest aktywny (stan domyślny), dany element jest uwzględniany podczas obliczeń. 27

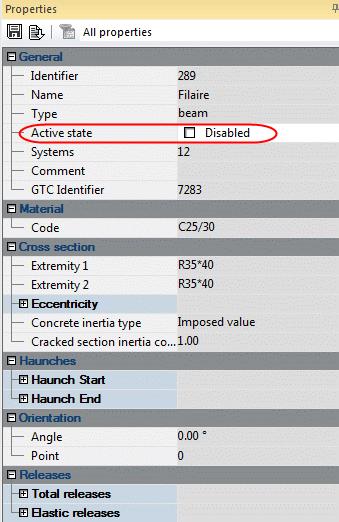

28 Gdy parametr ten nie jest aktywny, wszystkie właściwości elementu są niedostępne. Mimo, że element jest nadal widoczny w trybie Model, to nie pojawia się w trybie Analiza. Uwagi: 1. Ciężar własny elementów nieaktywnych nie jest uwzględniany w obliczeniach. 2. Nowa funkcja "Aktywny" jest nie kompatybilna z obliczeniami z użyciem faz, ponieważ fazy w Advance Design nie zezwalają na dodawanie lub usuwanie elementów między kolejnymi etapami. 28

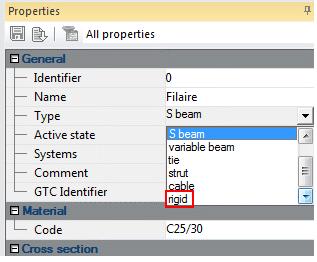

29 Uproszczona procedura definicji elementów sztywnych W Advance Design 2017 proces definicji elementów sztywnych w modelu został uproszczony. Na liście rodzajów elementu liniowego dostępny jest nowa pozycja "Element sztywny": Po jego wybraniu do elementu liniowego zostanie automatycznie przypisany: rodzaj przekroju: Sztywny (Rigid) materiał: Sztywny (Rigid) Materiał "Sztywny" ("Rigid") to materiał z bazy Advance Design z dużą sztywnością, ale bez gęstości. 29

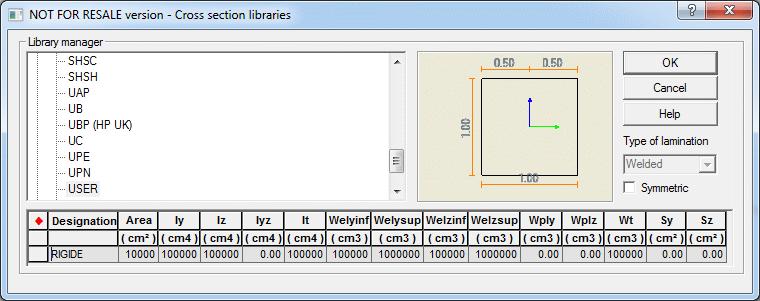

30 Przekrój "Sztywny" ("Rigid") to przekrój z bazy Advance Design z bardzo dużą powierzchnią i bezwładnością. Definiowanie elementu jako elementu sztywnego automatyczne spowoduje wyłączenie tworzenia na nim podziału na elementy skończone, w celu zapewnienia braku węzłów pośrednich wzdłuż sztywnych elementów. 30

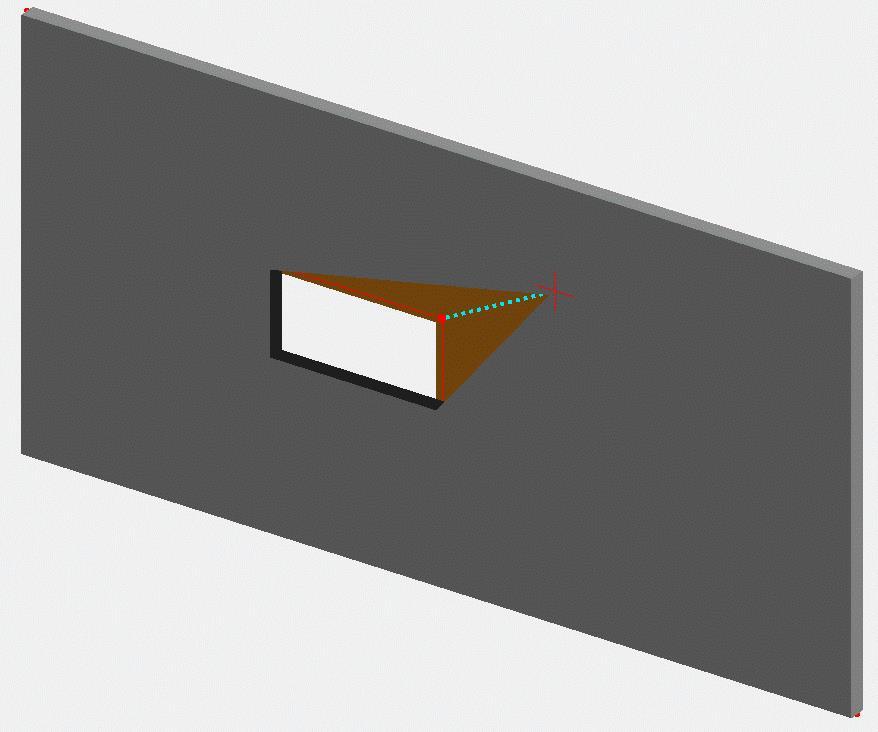

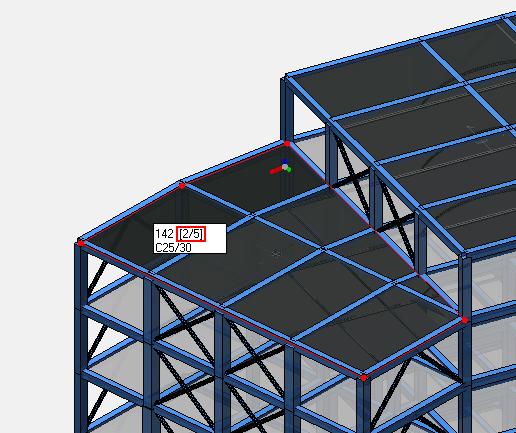

31 Dodatkowe dane w okienkach informacyjnych elementów powierzchniowych Niektóre właściwości elementu powierzchniowego, takie jak definicja szczegółowa siatki, odnoszą się do krawędzi elementu. Dotychczas, trudno było zlokalizować daną krawędź, ponieważ jej numer nie był pokazywany. Obecnie podczas przytrzymania kursora w pobliżu danej krawędzi elementu powierzchniowego, w okienku informacyjnym prezentowany jest w nawiasach numer danej krawędzi / liczba wszystkich krawędzi. 31

32 32

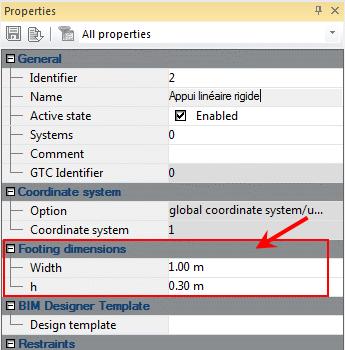

33 Szybkie rozwinięcie lub zwinięcie zawartości okna właściwości Użytkownik nie musi kliknąć dokładnie na symbol "+", aby zwinąć lub rozwinąć zestaw właściwości. Kliknięcie w dowolnym miejscu na szarym pasku zwija lub rozwija dany zestaw właściwości. 33

34 Różne ulepszenia i korekty Advance Design 2017 wprowadza ponad 120 usprawnień i poprawek. Ogólne CAD Ulepszenie: wprowadzono możliwość odznaczenia elementu w pilocie przez kliknięcie na niego przy wciśniętym klawiszu CTRL (#14123). Poprawka: legenda dla przekroju jest teraz wyświetlana prawidłowo (#17001). Ulepszenie: w części Polecenia CAD na wstążce Narzędzia podstawowe dostępne są teraz ikony funkcji Symetria i Obrót (#16951). Ulepszenie: okno dialogowe Wyciągnięcie nie zamknie się po próbie zastosowania z niepoprawnymi parametrami (np. gdy element w płaszczyźnie XZ, miałby być wyciągnięty wokół osi Y) (#16820). Ulepszenie: otwory można teraz modyfikować poprzez przemieszczanie ich naroży (# 6636). Generator obciążeń klimatycznych Poprawka: współczynnik CsCd może być teraz stosowany na ściankach attykowych (#16706). 34

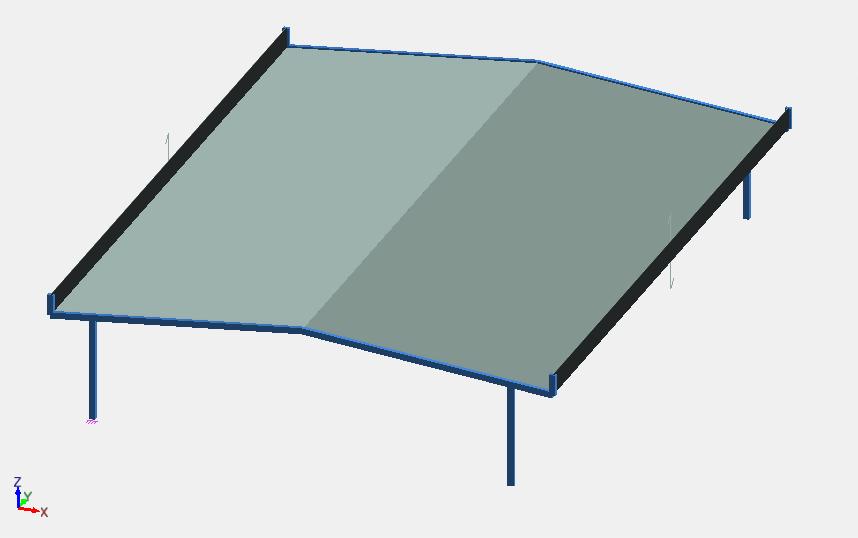

35 Poprawka: siły od wiatru nie były definiowane na ściankach attykowych na dachach dwuspadowych (#16550). Poprawka: ściany wiatrowe o nachyleniu < 5 prawidłowo traktowane są teraz jako dachy płaskie (#16432). Poprawka: na dachach płaskich z attykami nie było powierzchni G (#16706). 35

36 Rezultaty Ulepszenie: w oknie dialogowym definicji obwiedni dostępne są dwa nowe typy obwiedni. Obwiednie "Max współistniejące" będą przechowywać wartości maksymalne (największe wartości dodatnie) podczas gdy "Min współistniejące" będą przechowywać wartości minimalne (największe wartości ujemne) (#16407). Max współistniejące Min współistniejące Na belce 2-przęsłowej obwiednie takie mogą być przydatne aby uzyskać momenty krytyczne w przęsłach i podporach Poprawka: rezultaty nie były dostępne, jeśli w nazwie pliku był dodatkowy znak "." (np. test... fto") (#16728). Raporty Poprawka: tabela Opis reguł teraz poprawnie wyświetla reguły zdefiniowane przez użytkownika w oknie dialogowym Definicja reguł (#15645). 36

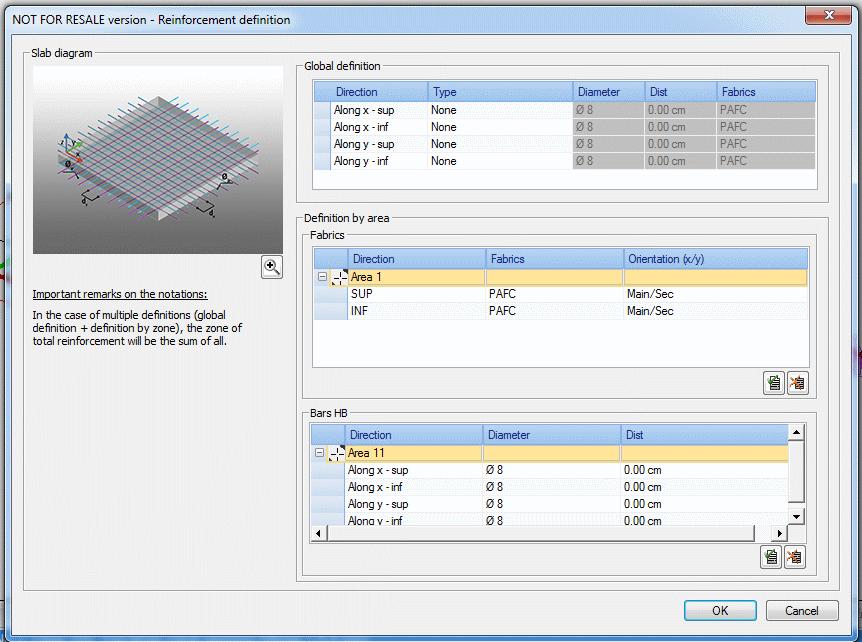

37 Obliczenia żelbetu Poprawka: funkcja Konfiguracja mapy kolorów nie działała prawidłowo dla wartości zbrojenia (#16263). Ulepszenie: okno dialogowe definicji zbrojenia zostało przeprojektowane, aby zapewnić więcej miejsca dla definicji siatek i prętów (#16803). Poprawka: wyniki dla elementów skończonych z raportu obliczeń nie uwzględniają już opcji przycinania sił (#16752). Ulepszenie: do listy dostępnych wyników zbrojenia rzeczywistego została dodana pozycja "Delta Ays (Ays obl-ayi rzecz) -". Ta pozycja pokazuje obszary przewymiarowane (o wartościach ujemnych) (# 16795). 37

38 38

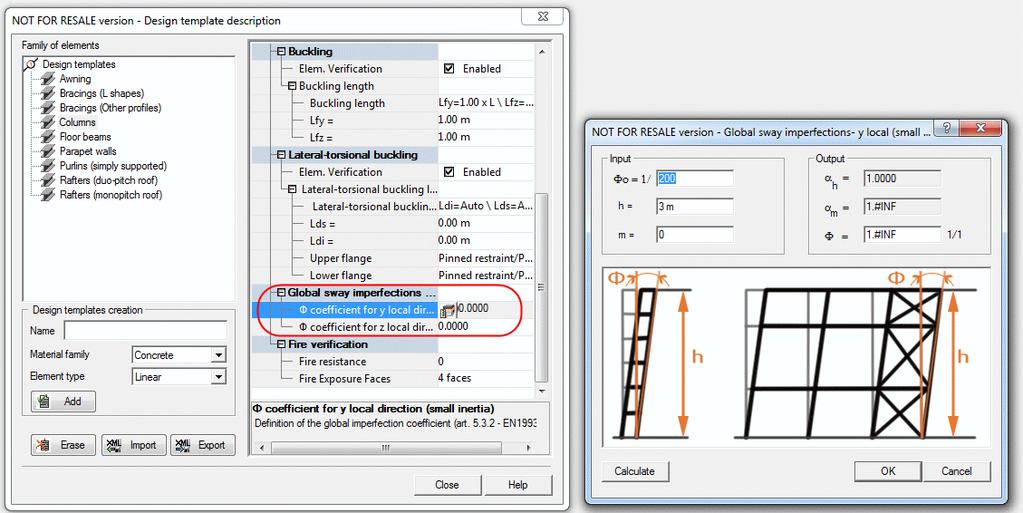

39 Obliczenia stali Ulepszenie: szablony domyślne zostały zaktualizowane i zawierają parametry globalnych imperfekcji przechyłowych wg normy Eurokod 3 (#16995). Ulepszenie: okno dialogowe do definicji parametrów zwichrzenia wg normy Eurokod 3 pozwala wprowadzać wartości dziesiętne, takie jak "0.5" przez wpisanie ".5" (#16607) 39

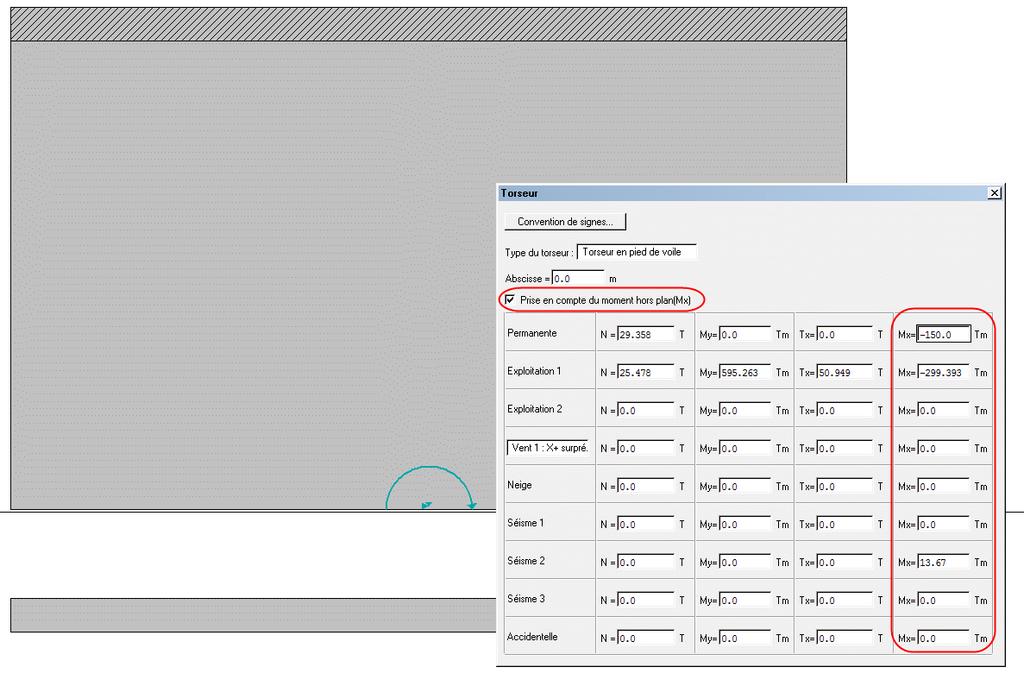

40 Poprawka: tabela "Baza profili" z danych wymiarowania stali nie jest już pusta (#16815). Poprawka: Wartość smukłości według normy AISC jest teraz wyznaczana poprawnie (#16960). Import / Eksport Ulepszenie (dla Francji i Rumunii): moment działający w płaszczyźnie prostopadłej do ściany jest teraz brany pod uwagę podczas eksportu z Advance Design 2017 do ARCHE Shear Wall (#16883). Poprawka: Wartość offsetu dla elementów liniowych jest teraz prawidłowo przekazywana do Autodesk Advance Steel przy wykorzystaniu formatu.smlx (#16981). 40
