Autodesk Robot Structural Analysis Nowości 2015 Symulacja obciążenia wiatrem Symulacja przepływu wiatru działa jak wiatr w tunelu aerodynamicznym.

Dostępne są niektóre parametry wiatru, takie jak: kierunek, prędkość i ciśnienie. Można również określić poziom gruntu i elementy wystawione na działanie wiatru.

1 Autodesk Robot Structural Analysis Nowości 2015 Symulacja obciążenia wiatrem Symulacja przepływu wiatru działa jak wiatr w tunelu aerodynamicznym. W programie można dokonać wizualizacji wpływu wiatru na budynek. Wyniki symulacji mogą być stosowane do dalszej analizy lub weryfikacji obliczeń opartych na normach. Dostępne są niektóre parametry wiatru, takie jak: kierunek, prędkość i ciśnienie. Można również określić poziom gruntu i elementy wystawione na działanie wiatru. Symulację obciążenia wiatrem można uruchomić bezpośrednio w programie Robot (automatyczne generowanie obciążeń wiatrem w modelu 3D) lub wyeksportować konstrukcję do programu Autodesk Simulation CFD, jeśli program jest zainstalowany na komputerze.

W modelu DAM wszystkie przypadki obciążeń występujące w modelu głównym są nieaktywne, ponieważ metoda analizy bezpośredniej uwzględnia tylko odpowiednio zmodyfikowane kombinacje obciążeń.

2 Metoda analizy bezpośredniej Direct analysis method (DAM) Po uruchomieniu analizy DAM program tworzy model DAM. Model ten jest zmienioną kopią oryginalnego modelu, w tym wszystkich jego właściwości, podpór i przypadków obciążeń. W modelu DAM wszystkie przypadki obciążeń występujące w modelu głównym są nieaktywne, ponieważ metoda analizy bezpośredniej uwzględnia tylko odpowiednio zmodyfikowane kombinacje obciążeń. Model DAM różni się od oryginalnego modelu na trzy sposoby: Dodatkowe zastępcze siły poziome są generowane dla kombinacji obciążeń. Sztywność profili jest zmniejszona. Analiza P-DELTA jest włączona. Możliwa jest jednoczesna praca z oryginalnym modelem i modelem DAM model można wybrać w dowolnym momencie. W trakcie wymiarowania prętów stalowych z oryginalnego modelu automatycznie są wykorzystywane wyniki z odpowiedniego modelu. Główną zaletą tej metody jest możliwość sprawdzenia nośności przekroju na etapie projektowania, bez stosowania długości efektywnych lub momentów wzmocnionych. Analizę DAM można wykonać na modelu 3D, dla którego zostały zdefiniowane kombinacje SGN. Metoda blokowa Lanczos a dla obliczeń dynamicznych

3 Metoda blokowa Lanczos a zwiększa szybkość obliczeń dynamicznych w porównaniu ze standardową wersją tej metody. Ten algorytm jest szczególnie przydatny w przypadku dużych modeli. Funkcja Cięcie płaszczyzną Funkcji Cięcie płaszczyzną można użyć do edycji lub wycięcia obiektów, takich jak: pręty lub warstwice wzdłuż zdefiniowanej płaszczyzny. Może to być przydatne na przykład podczas pracy z pochyłymi dachami. W zależności od wybranej opcji element ten może: Podzielić krawędzie konturów dla obiektów, które zawierają kontury, takie jak ściany Utworzyć węzły w punktach przecięcia dla prętów i krawędzi konturów Podzielić obiekty Odciąć obiekty z określonej strony płaszczyzny cięcia. Tworzenie elementów Joist Girder Joist Girder są głównymi elementami ramy, używanymi głównie w Ameryce Północnej.

4 Baza danych VULCRAFT (VLCFT) elementów Joist Girder została dodana do bazy przekrojów. Znormalizowana baza danych Steel Joist Institute (SJI) została uzupełniona o elementy Joist Girder. Z punktu widzenia projektu element Joist Girder jest prostym przęsłem, równomiernie podpierającym rozmieszczone obciążenia szbudowane z ażurowych, stalowych belek stropowych. Ulepszona, dwukierunkowa wymiana danych pomiędzy Autodesk Revit i Autodesk Robot Structural Analysis: Structural Model exchange (SMX) Funkcja SMX rozwiązuje kilka ograniczeń poprzedniej wersji połączenia Revit&Robot, takich jak np.: systematyczne modyfikacje modelu RST podczas eksportu. Dzięki rozwiązaniu SMX informacje zebrane z modeli podczas poprzednich transferów są zapisywane i ponownie używane w celu przyspieszenia wymiany danych pomiędzy tymi programami. Mimo, że dotychczasowe połączenie Revit&Robot pozostaje funkcjonalne, nowa funkcja SMX przynosi znaczną poprawę w następującym obszarze: Ulepszona i szybsza wymiana danych Rozbudowane śledzenie zmian Mniejszy plik transferu Zgodność z usługą Structural Analysis 360 Inną zaletą rozwiązania SMX jest możliwość wymiany danych między programem Revit Structure i Robot, bez konieczności instalowania obu programów na tym samym komputerze lub uruchamiania ich w tym samym czasie. Szybszy dostęp do wszystkich norm

5 Optymalizacja dynamicznej aktualizacji podczas wyświetlania lokalnych układów współrzędnych Nowa schematyczna prezentacja lokalnych układów współrzędnych umożliwia płynniejsze i szybsze wyświetlanie modelu. W poprzedniej wersji wyświetlanie lokalnych układów współrzędnych mogło spowolnić operacje graficzne, takie jak: obrót i przesunięcie, szczególnie w przypadku dużych modeli. Przenoszenie obciążeń z okładzin do węzłów Obecnie możliwe jest przenoszenie obciążeń z okładzin do elementów konstrukcyjnych. Można to zrobić przez utworzenie obciążeń węzłowych w wierzchołkach okładziny. Nowe połączenie zakładkowe zgodnie z normą EN i PN90-B/3200 W programie zostało zaimplementowane nowe połączenie zakładkowe. Umożliwia ono łączenie dwóch współliniowych elementów wykonanych z podwójnego dwuteownika, rury o przekrojach kwadratowym i prostokątnym. Dostępne są połączenia z różnych stron: Prawe i lewe dla złącza belki, górny i dolny dla złącza słupa. Blachy środnika można ustawić po jednej lub obu stronach. Płyty można łączyć śrubami lub spoinami umieszczonymi na zewnętrznej lub wewnętrznej stronie półek. To nowe połączenie stalowe jest dostępne dla normy Eurocode EN i polskiej normy PN90- B/3200.

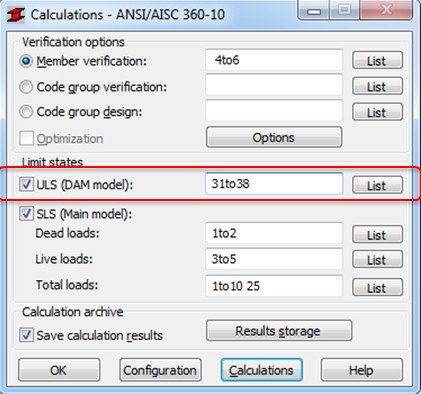

6 Wymiarowanie konstrukcji stalowych przy użyciu metody DAM Nowe normy do wymiarowania konstrukcji stalowych Nowy francuski załącznik krajowy (NA) NF EN /NA:2013 Nowa norma amerykańska ANSI/AISC Nowa norma rosyjska SP

7 Ulepszenia wymiarowania żelbetu Obsługa wielokrotnego wyboru Parametry kondygnacji mogą być teraz zapisane pod podaną nazwą, a następnie przypisane do wyboru elementów. Parametry gruntu i opcje geotechniczne mogą być teraz przypisane do kilku fundamentów w tym samym czasie. Rozszerzone opcje zbrojenia Dla słupów może być definiowany szczegółowy wzorzec zbrojenia, czyli numery prętów, odstępy, średnice strzemion i prętów wypuszczonych. Możliwe jest projektowanie ław fundamentowych pod ścianami w oparciu o wybór węzłów. Prezentacja zadeklarowanego zbrojenia w strefach została poprawiona dla zbrojenia rzeczywistego płyt. Ulepszone moduły belki, płyty i stopy fundamentowej Udoskonalenia modułu belek żelbetowych Belki mogą być teraz zaprojektowane dla maksymalnych momentów, nie tylko dla momentów w zadanej liczbie punktów wewnętrznych. W tabeli zbrojenia została zaimplementowana standardowa operacja Kopiuj i wklej dotycząca prętów zbrojenia. Udoskonalenia modułu płyt żelbetowych Teraz można zachować zdefiniowane/wygenerowane strefy do ponownego użycia w regenerowanym rozkładzie zbrojenia. Punkt (1) normy Eurocode (wymagane zbrojenie minimalne) mogą być teraz używane do obliczeń płyt zbrojonych jednokierunkowo. Można także wyłączyć obliczenia zbrojenia minimalnego związane z maksymalnym rozstawem prętów (dla normy EC). Udoskonalenia modułu żelbetowych stóp fundamentowych Przy imporcie fundamentu dwukolumnowego wyświetlają się teraz zaimportowane numery obu węzłów. Gatunek stali dla zbrojenia poziomego i pionowego trzonu może być definiowany niezależnie. Gatunki stali dla prętów wypuszczonych mogą być definiowane niezależnie. W programie można teraz zdefiniować stopę fundamentową z okrągłym słupem. Aktualizacja norm (aneksów) Eurocode

8 EC2 Belgian NA - NBN EN ANB:2010 EC2 Danish NA - DS/EN DK NA:2011 Dutch NA - NEN-EN C2:2011/NB:2011 EC2 Romanian NA - SR EN :2004/NB:2008 EC2 Singapore NA - NA to SS EN : 2008 Swedish NA - EN /BFS 2011:10 EKS8 Nowa edycja normy ACI 318
