1 Przeworsk osiedle Poniatowskiego 12, tel fax. (016) , Temat opracowania: Projekt Instalacji Sygnalizacji Po aru i Instalacji Oddymiania Klatek Schodowych w budynku Ratusza w Przeworsku Zamawiaj cy: Czwarty Wymiar S.C. Pawe Chilimoniuk, Marcin Krukowski, Dominik Skura Warszawa ul. Grenadierów 46 m U1 Autor projektu: mgr in. Tomasz Dzie Projekt sprawdzi : dr in. Grzegorz Dzie

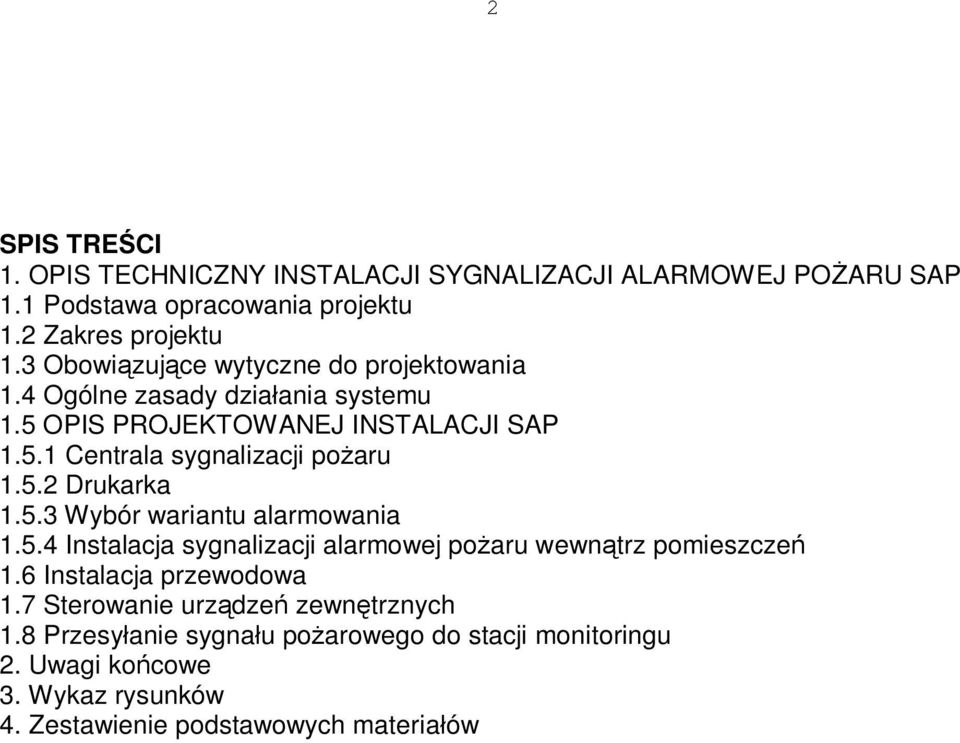

2 SPIS TRE CI 1. OPIS TECHNICZNY INSTALACJI SYGNALIZACJI ALARMOWEJ PO ARU SAP 1.1 Podstawa opracowania projektu 1.2 Zakres projektu 1.3 Obowi zuj ce wytyczne do projektowania 1.4 Ogólne zasady dzia ania systemu 1.5 OPIS PROJEKTOWANEJ INSTALACJI SAP Centrala sygnalizacji po aru Drukarka Wybór wariantu alarmowania Instalacja sygnalizacji alarmowej po aru wewn trz pomieszcze 1.6 Instalacja przewodowa 1.7 Sterowanie urz dze zewn trznych 1.8 Przesy anie sygna u po arowego do stacji monitoringu 2. Uwagi ko cowe 3. Wykaz rysunków 4. Zestawienie podstawowych materia ów 2

3 1.OPIS TECHNICZNY INSTALACJI SYGNALIZACJI ALARMOWEJ PO ARU 1.1 Podstawa opracowania projektu Zlecenie Inwestora Umowa z firm Czwarty Wymiar SC Warszawa Ekspertyza techniczna Zakres projektu Projekt obejmuje opracowanie automatycznej instalacji sygnalizacji alarmowej po aru SAP w Zabytkowym Ratuszu w Przeworsku W pomieszczeniach w/w obiektu nale y zainstalowa : adresowalne uniwersalne optyczne czujki dymu. Na korytarzach i klatkach schodowych nale y zaprojektowa czne ostrzegacze po aru. W celu akustycznego powiadamiania o po arze na korytarzach zostan zainstalowane sygnalizatory akustyczne - adresowalne pracuj ce w p tlach dozorowych centrali sygnalizacji po aru. Central sygnalizacji po aru nale y zainstalowa w pomieszczeniu na parterze ze wzgl du na obecno pracowników w godzinach pracy Obiekt zostanie obj ty z wymaganiami Inwestora ochron instalacji sygnalizacji po aru SAP z mo liwo ci w czenia do minitoringu Stra y Po arnej. 1.3 Obowi zuj ce wytyczne do projektowania Podstawowe zasady projektowania instalacji sygnalizacji po arowej opracowane przez CNBOP w oparciu o materia y VdS. Warszawa 1994 r Dokumentacja Techniczno-Ruchowa centralki sygnalizacji po arowej POLON-4200 Rozporz dzenie Ministra Spraw Wewn trznych i Administracji z dn r w sprawie ochrony przeciwpo arowej budynków, innych obiektów budowlanych i terenów (Dz.U. Nr 121) Rozporz dzenie Ministra Infrastruktury z dn r w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie (Dz.U. Nr 75 z dn r). PN-E Systemy sygnalizacji po arowej. Wytyczne w zakresie projektowania, wykonania, odbioru, u ytkowania i konserwacji instalacji. 1.4 Ogólne zasady dzia ania systemu Interaktywny, adresowalny system sygnalizacji po arowej jest zestawem urz dze najnowszej generacji, przeznaczonych do wykrywania i sygnalizowania po aru, powiadamiania w ciwych s b interwencyjnych, a tak e do sterowania przeciwpo arowymi urz dzeniami zabezpieczaj cymi ( np. otwieranie klap dymowych ) Jest to system wykrywania po aru w pierwszej fazie jego rozwoju, bazuj cy na koncepcji inteligentnej wspó pracy pomi dzy wszystkimi elementami które go tworz. Zastosowany unikalny protokó transmisji sygna ów w p tlach dozorowych oraz odpowiednie oprogramowanie central i elementów liniowych, pozwalaj na interaktywn wspó prac zarówno elementów liniowych z central, jak i elementów

4 4 liniowych pomi dzy sob. System tworz nast puj ce urz dzenia : - mikroprocesorowa centrala o pojemno ci 4 linii (p tli) dozorowych - adresowalne r czne ostrzegacze po arowe - wielostanowe procesorowe czujki po arowe - elementy kontrolno-steruj ce przeznaczone do sterowania i kontroli urz dze wykonawczych i sygnalizacyjnych - sygnalizatory optyczno akustyczne. Centrala sygnalizacji po arowej jest urz dzeniem integruj cym wszystkie elementy adresowalnego, interaktywnego systemu wykrywania po arów. Centrala koordynuje prac wszystkich urz dze w systemie oraz podejmuje decyzj o zainicjowaniu alarmu po arowego, wysterowaniu urz dze sygnalizacyjnych i przeciwpo arowych oraz o przekazaniu informacji do centrum monitorowania lub systemu nadzoru. Wczesne wykrycie ogniska po aru umo liwia jego likwidacj przy u yciu niewielkiej ilo ci rodków ga niczych i pozwala unikn wi kszych strat. Jednocze nie podkre lamy, e system automatycznego wykrywania po aru nie zabezpiecza przed jego powstaniem lecz jedynie umo liwia jego wczesne wykrycie. Nale y zastosowa urz dzenia odpowiadaj ce klasie systemu POLON ZAINSTALOWANIE SAP NIE ZWALNIA U YTKOWNIKA OBIEKTU OD PRZESTRZE- GANIA ODPOWIEDNICH PRZEPISÓW PRZECIWPO AROWYCH! 1.5 OPIS PROJEKTOWANEJ INSTALACJI SAP Centrala sygnalizacji po aru ( nie gorsza ni POLON 4200) W niniejszym opracowaniu przewiduje si zainstalowanie jednej centrali sygnalizacji po aru o cznej liczbie 4 linii p tlowych, z których zostan wykorzystane 2linie. Projektowana centralka posiada wewn trzny zasilacz sieciowy zasilany napi ciem przemiennym 230 V/50 Hz. Napi cie robocze centralki wynosi 24 V -. Zasilacz sieciowy umo liwia jednoczesne zasilanie centralki oraz buforowanie lub adowanie do czonej baterii akumulatorów (rezerwowego ród a zasilania). Jako rezerwowe ród o zasilania dla centralki projektuje si zestaw baterii akumulatorów szczelnych elowych 24 V Baterie akumulatorów instaluje si w pojemniku mocowanym pod centralk. Centralk nale y zainstalowa w pomieszczeniu na parterze. Centralk nale y zainstalowa na wysoko ci zapewniaj cej atw obs ug tzn. ok. 1,5 m od pod ogi, zdala od róde ciep a, w miejscu widocznym i atwo dost pnym Drukarka Drukarka umo liwia rejestrowanie w formie wydruku na ta mie papierowej zdarze, jakie mia y miejsce podczas nadzorowania obiektu przez central sygnalizacji po aru. Za zdarzenie uznaje si : - alarmy - uszkodzenia oraz ich usuni cie - potwierdzenie uszkodzenia lub alarmu

5 5 - prze czenie trybu pracy centralki PERSONEL OBECNY na PERSONEL NIEOBECNY i odwrotnie - kasowanie alarmów czenie i wy czenie opó nie kasowanie alarmów blokowania. Ka dy komunikat o zdarzeniu zawiera dat i czas jego wyst pienia oraz ogólny opis zdarzenia. Centrala pami ta 1000 ostatnich zdarze jakie wcze niej by y przez ni sygnalizowane Wybór wariantu alarmowania Po zadzia aniu elementu liniowego w adresowalnej linii dozorowej centrala, na podstawie algorytmów decyzyjnych, sygnalizuje ALARM I ST. lub ALARM II ST. w zale no ci od wariantów alarmowania zaprogramowanych dla konkretnych stref (pomieszcze ) Instalacja sygnalizacji alarmowej po aru wewn trz pomieszcze : Dla pomieszcze obj tych niniejszym projektem przewiduje si nast puj ce rodzaje i typy czujek o charakterystykach i danych technicznych jak ni ej : a).adresowalna, uniwersalna optyczna czujka dymu (nie gorsza ni DOR 4043 ) czujka jest przeznaczona do wykrywania widzialnego dymu, powstaj cego w pocz tkowym stadium po aru Odleg czujek od stropów p askich nie mo e przekracza 0,3m, a min. odleg od cian i belek wynosi 0,5m. Czujk instaluje si w gnie dzie G-40. Czujka zawiera zintegrowany izolator zwar. Zakres wykrywanych po arów testowych : TF-1 do TF-5 oraz TF-8. c). gniazdo przeznaczone jest do mocowania czujek na suficie i do czenia do nich przewodów linii dozorowej. Gniazdo po zamontowaniu w dodatkowej podstawie, mo e by instalowane w pomieszczeniach wilgotnych i na lince no nej. d).r czne adresowalne ostrzegacze po arowe (nie gorsze ni ROP-4001M) przeznaczone s do przekazywania poprzez r czne uruchomienie informacji o zauwa onym po arze do wspó pracuj cej centralki sygnalizacji po arowej. Ostrzegacze s elementami adresowalnymi przeznaczonymi do instalowania w adresowalnych liniach dozorowych centralek sygnalizacji po aru. Komunikacja mi dzy centralk a r cznymi ostrzegaczami odbywa si za po rednictwem dwuprzewodowej adresowalnej linii dozorowej. Przesy anie informacji o rodzaju elementu liniowego ROP, jest wykorzystywane do bezpo redniego sygnalizowania ALARMU II ST., niezale nie od zaprogramowanego wariantu alarmowania dla strefy do której zosta przydzielony r czny ostrzegacz. R czne ostrzegacze po arowe ROP

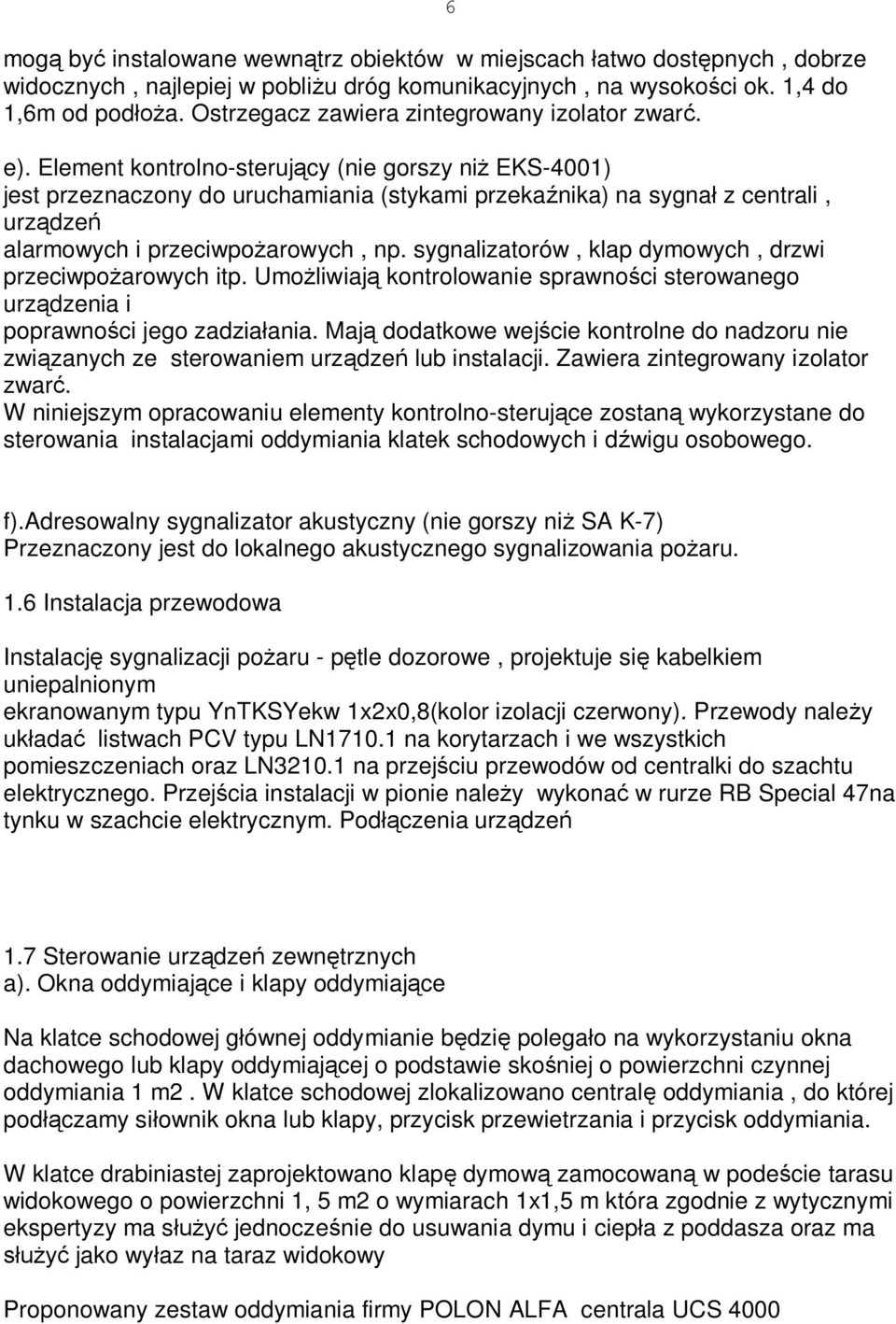

6 mog by instalowane wewn trz obiektów w miejscach atwo dost pnych, dobrze widocznych, najlepiej w pobli u dróg komunikacyjnych, na wysoko ci ok. 1,4 do 1,6m od pod a. Ostrzegacz zawiera zintegrowany izolator zwar. e). Element kontrolno-steruj cy (nie gorszy ni EKS-4001) jest przeznaczony do uruchamiania (stykami przeka nika) na sygna z centrali, urz dze alarmowych i przeciwpo arowych, np. sygnalizatorów, klap dymowych, drzwi przeciwpo arowych itp. Umo liwiaj kontrolowanie sprawno ci sterowanego urz dzenia i poprawno ci jego zadzia ania. Maj dodatkowe wej cie kontrolne do nadzoru nie zwi zanych ze sterowaniem urz dze lub instalacji. Zawiera zintegrowany izolator zwar. W niniejszym opracowaniu elementy kontrolno-steruj ce zostan wykorzystane do sterowania instalacjami oddymiania klatek schodowych i d wigu osobowego. 6 f).adresowalny sygnalizator akustyczny (nie gorszy ni SA K-7) Przeznaczony jest do lokalnego akustycznego sygnalizowania po aru. 1.6 Instalacja przewodowa Instalacj sygnalizacji po aru - p tle dozorowe, projektuje si kabelkiem uniepalnionym ekranowanym typu YnTKSYekw 1x2x0,8(kolor izolacji czerwony). Przewody nale y uk ada listwach PCV typu LN na korytarzach i we wszystkich pomieszczeniach oraz LN na przej ciu przewodów od centralki do szachtu elektrycznego. Przej cia instalacji w pionie nale y wykona w rurze RB Special 47na tynku w szachcie elektrycznym. Pod czenia urz dze 1.7 Sterowanie urz dze zewn trznych a). Okna oddymiaj ce i klapy oddymiaj ce Na klatce schodowej g ównej oddymianie b dzi polega o na wykorzystaniu okna dachowego lub klapy oddymiaj cej o podstawie sko niej o powierzchni czynnej oddymiania 1 m2. W klatce schodowej zlokalizowano central oddymiania, do której pod czamy si ownik okna lub klapy, przycisk przewietrzania i przycisk oddymiania. W klatce drabiniastej zaprojektowano klap dymow zamocowan w pode cie tarasu widokowego o powierzchni 1, 5 m2 o wymiarach 1x1,5 m która zgodnie z wytycznymi ekspertyzy ma s jednocze nie do usuwania dymu i ciep a z poddasza oraz ma jako wy az na taraz widokowy Proponowany zestaw oddymiania firmy POLON ALFA centrala UCS 4000

7 7 2. Uwagi ko cowe a). Dla Wykonawcy robót 1.Ca prac w fazie wykonawstwa wykona zgodnie z obowi zuj cymi aktualnie normami PN, BN, PBUE oraz przepisami BHP i P.Po. 2.Roboty winny by prowadzone pod nadzorem INSPEKTORA NADZORU INWESTORSKIEGO. 3.Wszystkie po czenia nale y wykona szczególnie starannie, poniewa instalacja SAP musi odznacza si najwy sz pewno ci zadzia ania i odporno ci na awarie. 4.Monta urz dze wykona w oparciu o fabryczn dokumentacj technicznoruchow i opis obs ugi. 5.W trakcie robót monta owych na bie co uaktualnia charakter pomieszcze pod wzgl dem ppo., rodzaju materia ów sk adowanych w tych pomieszczeniach. W przypadku zaistnia ych zmian w porównaniu z projektem, nale y powiadomi o tym jego autora. 6.Konserwacj instalacji SAP przeprowadza zgodnie z odpowiednimi aktualnymi instrukcjami. 7.Przejscia przez ciany i stropy na granicy stref po arowych nale y uszczelni mas ognioodporn klasie odporno ci ogniowej przegrody po arowej. b). Uwagi dla U ytkownika 1.Po przekazaniu instalacji do eksploatacji nale y zleci jej sta konserwacj zapewniaj prawid owo jej dzia ania. 2.Nale y wyznaczy fachow (przeszkolon ) obs ug urz dze. 3.Osoby, którym powierzono sta obserwacj centralki SAP powinny by przeszkolone w zakresie najprostszych czynno ci, które nale y wykona w przypadku pojawienia si jakiegokolwiek alarmu. 4.W centralce, nale y wpisa dok adny opis punktów adresowych i odpowiadaj cych im pomieszcze celem szybkiej orientacji i identyfikacji pomieszczenia na wypadek zagro enia po arowego. 5.Nale y przestrzega bezwzgl dnego zakazu palenia tytoniu w pomieszczeniach gdzie zainstalowane optyczne i jonizacyjne czujki dymu celem unikni cia fa szywych alarmów 3. Wykaz rysunków - schemat piwnica - schemat- parter - schemat pi tro - schemat poddasze - schemat blokowy

8 8 4. Zestawienie elementów - okablowanie kpl. Wykaz elementów instalacji SAP i systemu oddymiania L.p. Nazwa /Producent/ Opis Liczba [szt.] SYSTEM SYGNALIZACJI PO AROWEJ POLON Polon 4200 Centrala sygnalizacji po arowej, system interaktywny - 4 p tle po 127 adresów, drukarka wbudowana, praca sieciowa, 16 wyj programowalnych o stykach bezpotencja owych 1A/24V, 2 linie sygnalowe 0,5A, 6 linii 0,1A/24V, 8 linii kontrolnych (wej) Ah/12V Akumulator SBL 40 Ah/12V PAR-4800 Pojemnik akumulatorów 24 Ah do 44 Ah DOR-4043 Optyczna czujka dymu z izolatorem zwar G-40 Gniazdo (do czujek szeregów 40 i 4046) WZ-31 Wska nik zadzia ania ROP-4001M czny ostrzegacz po arowy adresowalny wewn trzny z izol. zw RM-60-R Ramka maskuj ca (czerwona) SA-K7 Sygnalizator akustyczno - optyczny z diodami LED PIP-1A Puszka instalacyjna do sygnalizatorów SA-K ZSP135-D- 2A- 1(AKUM) Zasilacz 24V/2A z akumulatorami 17Ah 1

9 EKS-4001 Element kontrolno-steruj cy (1wyj./2wej.) z izolatorem zwar xEKS Obudowa EKS pojedyncza 3 3 SYSTEM ODDYMIANIA 2.1 UCS-4000 Uniwersalna centrala steruj ca PSD-4000 Pakiet sterowa dodatkowych EP 7Ah/12V Akumulator EuroPower 7Ah/12V PO-63 Przycisk oddymiania (pomara czowy) 3xLED RM-60-O Ramka maskuj ca (pomara czowa) Przycisk aluzjowy do przewietrzania KLAPA 100/150 Klapa podwójna PMMH opal, podstawa sko na h-500 z bl. Ocynkowanej ze spojlerem i si ownikiem 24VDC, 1,6A 100x150cm 2
