1 SPRZĘGŁA HAMULCE KORPUSY fena.pl PROJEKTOWANIE I PRODUKCJA

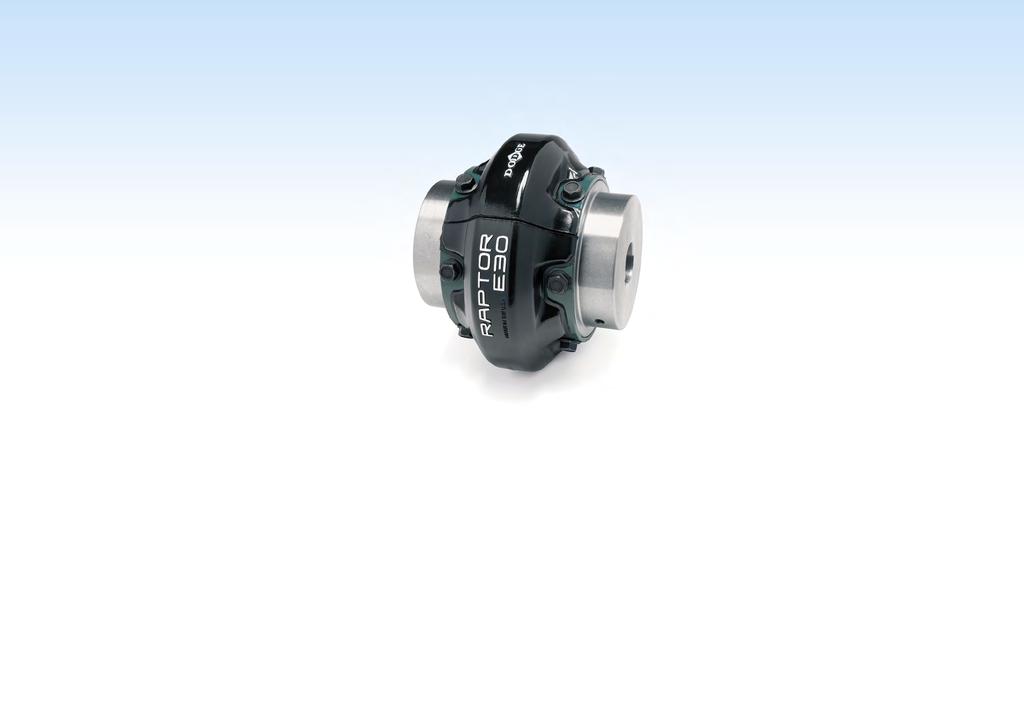

2 SPRZĘGŁA ELASTYCZNE RAPTOR innowacyjne sprzęgła elastyczne (parametry techniczne patrz A5-11) Element elastyczny WingLock z kauczuku naturalnego Zoptymalizowany element elastyczny wykorzystujący technologię WingLock, która zapewnia zwiększenie powierzchni wkładki w krytycznych obszarach, dzięki czemu uzyskuje się lepszą wytrzymałość, zwiększoną odporność na zmęczenie i dłuższą żywotność w porównaniu z konkurencyjnymi rozwiązaniami Większa siła połączenia, lepsza odporność na zmęczenie, udokumentowana dłuższa żywotność Przewodnictwo elektryczności statycznej pozwalające na bezpieczny przepływ ładunków i redundancję uziemienia; ochrona przed iskrzeniem podczas pracy Wyjątkowa odporność na hydrolizę, większa wydajności pracy w warunkach wilgotnych Lepsza przewodność cieplna i zdolność do jego rozpraszania Większe tolerancje odchyłek montażowych Zakres przenoszonego momentu obrotowego do Nm Łatwiejszy montaż i mniejsze nakłady serwisowe Łatwość montażu dzięki konstrukcji otworów montażowych zapewniającym luz większy o 187% Dzielony element pozwala na łatwą wymianę Wymiana bez konieczności użycia specjalistycznych narzędzi Bezobsługowy element elastyczny Dłuższa żywotność napędzanego urządzenia Przewyższają dziesięciokrotnie standardy normy DIN 741 dla sprzęgieł Większa elastyczność, mniejsza sztywność skrętna 16,7 razy większa trwałość L 10 łożysk 40% większa wytrzymałość połączenia uzyskana poprzez użycie elementów złącznych w klasie 10.9 wg ISO Szeroka oferta form montażu Sprzęgła w konstrukcji zwartej oraz z dodatkowym łącznikiem dla różnych rozstawów łączonych wałów Wymienne piasty mniejsza liczba elementów na stanie magazynowym Piasty z gotowymi otworami i śrubą blokującą dla łatwiejszego montażu Dostępne wersje piast z mocowaniem za pomocą tulei Taper-Lock Średnice piast do 229 mm UDOKUMENTOWANE OSIĄGI Wyniki na podstawie przyspieszonych badań zużycia przy obciążeniu momentem obrotowym 1,5 wartości katalogowej, odchyłce kątowej 4 i odchyłce promieniowej 4,8 mm. DUŻE TOLERANCJE MONTAŻOWE ŁATWY MONTAŻ W TRZECH KROKACH Instalacja sprzęgieł Dodge Raptor jest szybka i łatwa. Dzielony w poziomie element elastyczny nie wymaga blokowania wałów podczas instalacji, co oznacza szybszy montaż, przy wykorzystaniu mniejszej ilości narzędzi i jednoczesnej eliminacji możliwości uszkodzenia wałów. Wystarczy zamocować piasty, element elastyczny i dokręcić śruby. KROK 1 montaż piast KROK 2 ustawienie odległości między wałami KROK 3 montaż wkładki

3 SPIS TREŚCI fena.pl Sprzęgła jednowkładkowe grupy ASR A1 Sprzęgła jednowkładkowe grupy ASN A2 Sprzęgła wkładkowe grupy ASP A3 Sprzęgła podatne SEK, FENEX, ABF, NPX A4 Sprzęgła wysokopodatne ASO, ASOT, AUK, ASM, SETT, RAPTOR, APN, MSPS A5 Sprzęgła niepodatne skrętnie AMB, SPJ, SPJ (seria E), SPJ-SBH (seria E), SPD, SPD (seria E), AFL A6 Sprzęgła przeciążeniowe APMX A7 Sprzęgła sztywne ASK, ASL, ASL (seria 300) A8 Hamulce szczękowe bębnowe AHH, AHH (seria 300), AHH (seria 400), AHG, AHM, AHT B1 Hamulce tarczowe ATZ, ATZ (seria 100), ATG, ATG (seria 100) B2 Zaciski (kleszcze) szynowe ZS, AHS B3 Zaciski hamulcowe hydrauliczne ZH, ZHA, zespół hamulca tarczowego ZHT B4 Hamulce/zaciski postojowe (do wentylatorów) AHN, ZHE, AHT, ATR, ZHR B5 Korpusy łożysk AKO-2, AKO-4, AKN, AKD-2, AKD-4 C1 Ognioszczelne elektromagnetyczne zamki wrót szybowych OEZWS-2 D1

4 fena.pl WSTĘP Szanowni Państwo, Zaufanie klientów, zdobywane w trakcie kilkudziesięcioletniej działalności Fabryki Elementów Napędowych FENA, stanowi dla nas najwyższą wartość. Zaufanie to opiera się w głównej mierze na wysokiej jakości wyrobów, profesjonalnej obsłudze klienta oraz ofercie dostosowanej do potrzeb naszych nabywców. Rosnące wymagania rynkowe wskazały nam konieczność ciągłego doskonalenia jakości. Równocześnie coraz istotniejszą sprawą wydaje się potrzeba zwrócenia szczególnej uwagi na zagadnienia związane z ochroną środowiska. Powyższe cele realizujemy poprzez wdrożony System Zarządzania Jakością i Zarządzania Środowiskowego wg norm PN-EN ISO 9001:2015 oraz PN-EN ISO 14001:2015. Skuteczność działań prowadzonych w Fabryce Elementów Napędowych FENA w zakresie doskonalenia jakości oraz ochrony środowiska potwierdzają certyfikaty nadane przez jednostkę certyfikującą TÜV Rheinland. Prezes Zarządu Jerzy Krzyżowski

5 POLITYKA JAKOŚCI I ZARZĄDZANIA ŚRODOWISKOWEGO fena.pl Działalność Fabryki Elementów Napędowych FENA Sp. z o.o. od początku jej istnienia ukierunkowana jest na pełne zaspokajanie potrzeb i wymagań klientów oraz służenie im radą i doświadczeniem w zakresie projektowanych i produkowanych elementów budowy maszyn, a w szczególności sprzęgieł i hamulców dla szerokich zastosowań przemysłowych. Zaufanie i zadowolenie naszych klientów, dostawców, pracowników i innych partnerów strategicznych lub handlowych, zdobywane w trakcie naszej kilkudziesięcioletniej działalności, stanowi dla Zarządu i pracowników Fabryki Elementów Napędowych FENA Sp. z o.o. najwyższą wartość. Fundamentem tego zaufania są nasze zobowiązania do: ciągłego doskonalenia jakości wyrobów profesjonalnej obsługi klienta spełnienia mających zastosowanie do naszej działalności wymagań prawnych i innych. Ze względu na fakt, iż jesteśmy firmą wywodzącą się z silnie uprzemysłowionego regionu Górnego Śląska, zagadnienia ochrony środowiska naturalnego są nam szczególnie bliskie. Dlatego też stawiamy sobie za cel ograniczenie wpływu naszej działalności na środowisko, poprzez stałe doskonalenie technologii i organizacji produkcji oraz zobowiązujemy się do: zapobiegania zanieczyszczeniom środowiska ciągłej poprawy środowiskowych efektów działalności. dobór wykwalifikowanej kadry i stałe podnoszenie jej kwalifikacji kształtowanie przekonania, że za jakość i wpływ na środowisko odpowiada każdy pracownik firmy odpowiedni dobór dostawców zapewniający spełnienie wymagań jakości i ochrony środowiska ciągłe doskonalenie realizowanych procesów i wytwarzanych wyrobów w sposób przyjazny dla środowiska i pozwalający osiągać coraz wyższy poziom zadowolenia klientów. Zarząd Fabryki Elementów Napędowych FENA Sp. z o.o. zapewnia, że zobowiązania zawarte w Polityce jakości i zarządzania środowiskowego są znane, rozumiane i realizowane we wszystkich komórkach i obszarach działalności naszego przedsiębiorstwa oraz zakomunikowane stronom zainteresowanym. Świętochłowice, r. Prezes Zarządu Jerzy Krzyżowski Ponadto deklarujemy: ciągłe doskonalenie skuteczności naszego zintegrowanego systemu zarządzania jakością i zarządzania środowiskowego, zgodnie z wymaganiami norm ISO 9001, ISO oraz z wymaganiami normy PN-EN , dla projektowania, produkcji i sprzedaży wyrobów Ex, przeznaczonych do pracy w przestrzeniach zagrożonych wybuchem współpracę z klientami opartą na zasadzie zaufania i obopólnych korzyści monitorowanie potrzeb i potencjalnych oczekiwań odbiorców

6 fena.pl FORMULARZ DOBORU SPRZĘGŁA L H B Pomożemy Ci dobrać odpowiednie sprzęgło. Skorzystaj z formularza dostępnego na stronie internetowej fena.pl/kontakt/formularz-doboru-sprzegla d 2 b 1 D H D b 2 w 2 w 1 l 2 L WYMIARY: =... [mm] =... [mm] b 1 =... [mm] w 1 =... [mm] L =... [mm] d 2 =... [mm] l 2 =... [mm] b 2 =... [mm] w 2 =... [mm] D =... [mm] (maksymalna średnica zewnętrzna sprzęgła, jeżeli jest ograniczona) Sprzęgło z bębnem lub z tarczą hamulcową: D H =... [mm] B =... [mm] L H =... [mm] Nazwa i adres firmy:... Imię i nazwisko:... Telefon: PARAMETRY NAPĘDU: moc silnika: N =... [kw] obroty silnika: n =... [obr/min] silnik: elektryczny spalinowy (ilość cylindrów...) rodzaj maszyny roboczej:... przełożenie przekładni: i =... (tylko w przypadku sprzęgła do połączenia wału wolnoobrotowego przekładni z maszyną roboczą) temperatura otoczenia sprzęgła w trakcie pracy [ C]: < >80 ilość włączeń na godzinę: < >160 ilość godzin pracy na dobę: < >16

7 WYTYCZNE DOBORU SPRZĘGIEŁ fena.pl Dobór sprzęgła do napędu polega na sprawdzeniu czy wartość przenoszonego momentu obrotowego, uwzględniającego współczynniki przeciążenia, jest mniejsza od nominalnego momentu obrotowego sprzęgła (M n ). M n M zn K p K t K z K n M n moment nominalny sprzęgła [Nm] M zn moment nominalny napędu (silnika) [Nm] K p współczynnik przeciążenia zależny od rodzaju maszyny roboczej K t K z K n współczynnik przeciążenia zależny od temperatury otoczenia współczynnik przeciążenia zależny od czasu pracy współczynnik przeciążenia zależny od ilości włączeń M zn = 9550 N / n N moc [kw] n prędkość obrotowa [obr/min] Wartość współczynnika przeciążenia K p Rodzaj silnika Rodzaj maszyny roboczej silnik elektryczny, turbina parowa turbina wodna, silnik spalinowy 4 6 cylindrowy silnik spalinowy 1 3 cylindrowy Ruch równomierny bez przyspieszeń mas, pompy wirowe, prądnice, wentylatory 1,2 1,6 1,8 Ruch równomierny z małymi przyspieszeniami mas, przenośniki taśmowe, mieszadła do cieczy, maszyny tekstylne, przenośniki kubełkowe, dmuchawy, suwnice montażowe Ruch równomierny ze średnimi przyspieszeniami mas, pompy tłokowe, piece obrotowe, pompy wirowe z zanieczyszczoną cieczą, windy, suwnice hakowe, obrabiarki skrawające Ruch równomierny ze średnimi przyspieszeniami mas z uderzeniami, betoniarki, młoty kafarowe, wentylatory kopalniane, przenośniki zgrzebłowe, młyny kulowe, lekkie samotoki, suwnice chwytakowe Ruch równomierny z dużymi przyspieszeniami mas z mocnymi uderzeniami, koparki, wibratory, prasy kuźnicze, żurawie chwytakowe Ruch równomierny ze szczególnie dużymi przyspieszeniami mas z mocnymi uderzeniami, sprężarki i pompy tłokowe, ciężkie samotoki, spawarki, walcarki, kruszarki, traki 1,5 1,8 2,0 1,75 2,0 2,3 2,0 2,3 2,6 2,3 2,6 3,0 2,6 3,0 3,5 Wartość współczynnika K t Materiał elementu podatnego temperatura [ C] poliuretan 1, ,2 1,4 1,4 1,8 guma 1,1 1,1 1 1,1 1,2 1,3 Wartość współczynnika K z Ilość godzin pracy na dobę < >16 K z 1 1,15 1,3 Wartość współczynnika K n Ilość włączeń na godzinę < >160 K n 1 1,2 1,4

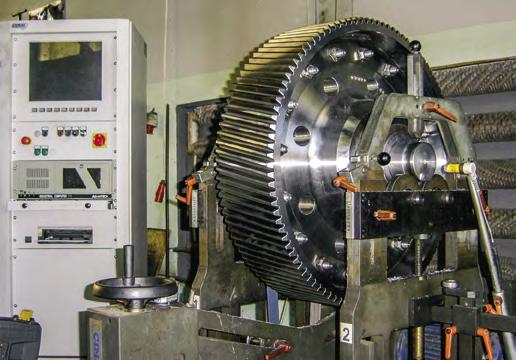

8 fena.pl WYWAŻANIE DYNAMICZNE Wyważanie jest to proces niezbędny do prawidłowej pracy urządzenia, w którym element wirujący ze znacznymi prędkościami i o znacznej masie może powodować negatywny wpływ na pracę całego zespołu maszynowego. Wyważanie to procedura polegająca na diagnostyce stopnia rozkładu masy wirnika i późniejszej jej korekcji, poprzez ujęcie bądź dodanie masy, tak aby element wirował z dopuszczalnym niewyważeniem resztkowym określonym w normie PN-93/N ze wskazaną klasą dokładności G. Przebieg wyważania dynamicznego potwierdza wystawiane przez nas świadectwo, które dołączamy każdorazowo dla wszystkich wyważanych elementów. Przedmiot poddany procesowi wyważania może wpłynąć na redukcję drgań, hałasu oraz żywotność pozostałych elementów maszyny, a tym samy poprawia komfort i jakość pracy urządzenia. ZASTOSOWANIE: wirniki, wentylatory, bębny, tarcze hamulcowe, zespoły napędowe itp. PARAMETRY WYWAŻANIA: każde zapytanie ofertowe jest rozpatrywane indywidualnie, należy dołączyć rysunek schematyczny elementu z określeniem parametrów wyważania takich jak: klasę wyważania zgodnie z normą PN-93/N lub założeniami indywidualnymi, płaszczyzny korekcji masy (+, ), obroty robocze urządzenia, materiał wyważanego przedmiotu z określeniem twardości powierzchni płaszczyzn korekcji masy, masę. PARAMETRY ELEMENTÓW WYWAŻANYCH: max 2500 max R700 max 750 kg

9 SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASR spis treści fena.pl A1 1 INFORMACJE OGÓLNE A1 0 A1 3 SPRZĘGŁA JEDNOWKŁADKOWE ASR A1 9 SPRZĘGŁA TARCZOWE ASR-STH z tarczą hamulcową A1 4 SPRZĘGŁA JEDNOWKŁADKOWE ASRX z powiększonymi piastami A1 11 SPRZĘGŁA TARCZOWE ASRZ-STH z tarczą hamulcową i możliwością jej demontażu bez zdejmowania piasty z czopa A1 5 SPRZĘGŁA JEDNOWKŁADKOWE ASRT z tulejami zaciskowymi A1 13 SPRZĘGŁA HAMULCOWE ASRY-STH z możliwością wymiany wkładki bez konieczności rozsuwania czopów oraz z tarczą hamulcową z możliwością jej demontażu bez zdejmowania piasty z czopa A1 6 SPRZĘGŁA JEDNOWKŁADKOWE ASRY z możliwością wymiany wkładki bez konieczności rozsuwania czopów A1 15 WYKONANIA SPECJALNE A1 7 SPRZĘGŁA HAMULCOWE ASR-SBH z bębnem hamulcowym

10 fena.pl SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASR informacje ogólne A1 1 Sprzęgła jednowkładkowe grupy ASR charakteryzują się: prostą i zwartą budową, podatnością skrętną, bezobsługowością, niskimi momentami bezwładności, odpornością na działanie olejów, smarów i paliw, przenoszeniem wysokich momentów obrotowych przy niewielkich gabarytach, tłumieniem drgań i kompensacją odchyłek położenia łączonych czopów. ZASTOSOWANIE: pompy, wentylatory, przenośniki taśmowe, rolkowe, dźwignice, mieszalniki, inne maszyny i urządzenia. MATERIAŁ: piasty: stal; tarcze kłowe: stal, żeliwo sferoidalne; wkładka elastyczna: poliuretan; tarcze i bębny hamulcowe: standardowo stal S355J2 (dopuszczalne inne materiały po uzgodnieniu). WARUNKI PRACY WKŁADKI ELASTYCZNEJ: praca w środowisku o ph 5 12 w zakresie temperatur od 40 do +100 C (chwilowo do +120 ), wyższe temperatury po uzgodnieniu. Odporność na chemikalia, w tym na: popularne rozpuszczalniki, benzyny, oleje i smary, kwas siarkowy i solny, ług sodowy, wodę słoną i wiele innych substancji chemicznych. PRACA W STREFACH ZAGROŻONYCH WYBUCHEM Sprzęgła w wykonaniu Ex (patrz sposób oznaczenia) są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem ( grupy: I M2, II 2D, II 2G). Sprzęgła w tym wykonaniu są wykonane z wkrętami dociskowymi. SPOSÓB OZNACZENIA: nazwa M n D H B* L H * / d 2 / l 2 wielkość typ wykonanie* * tylko jeżeli dotyczy danego typu nazwa np. sprzęgło jednowkładkowe M n moment nominalny [Nm] D H B średnica szerokość bębna lub tarczy hamulcowej [mm] (tylko typy -SBH, STH; szerokość bębna można w oznaczeniu pomijać jeżeli jest równa szerokości katalogowej) L H odległość osi symetrii bębna lub tarczy hamulcowej od krawędzi piasty [mm] (tylko typy -SBH, STH), d 2 średnice otworów [mm] (przy sprzęgłach z bębnem lub tarczą hamulcową strona przekładni), w przypadku zamawiania sprzęgła bez otworów pod czopy należy wpisać oznaczenie 0, w przypadku otworów wstępnych wg katalogu oznaczenie ow, a w przypadku otworów wstępnych innych niż katalogowe należy do oznaczenia ow dopisać średnicę otworu nietolerowanego (np. ow25 ) (przy otworach wstępnych brak wyk. WD ), l 2 długości otworów w piastach [mm] wielkość np. 001, 002 typ np. ASRY wykonanie WD z wkrętami dociskowymi Ex do pracy w przestrzeniach zagrożonych wybuchem WS specjalne (indywidualne uzgodnienia)

11 SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASR informacje ogólne fena.pl POŁĄCZENIA: Elementy sprzęgieł różnych typów grupy ASR jednej wielkości można ze sobą łączyć w dowolne zestawy. W oznaczeniu typu należy podać oznaczenia typu obu rodzajów zgodnie z kolejnością piast (np.: połączenie sprzęgła hamulcowego ASR-SBH z piastą typu ASRT Sprzęgło hamulcowe ASR-SBH/ASRT). A1 2 WYWAŻANIE: Sprzęgła są standardowo wyważane statycznie (jeżeli ze względu na prędkość obrotową wyższą niż maksymalna określona w katalogu nie uzgodniono inaczej i z wyjątkiem niektórych wielkości sprzęgieł z bębnem lub tarczą hamulcową, które są standardowo wyważane dynamicznie). Po uzgodnieniu istnieje możliwość wyważania dynamicznego każdego sprzęgła. MAKSYMALNE ODCHYŁKI: Podane wartości maksymalnych odchyłek ( x osiowa, y promieniowa, Δl 0 kątowa) nie mogą występować jednocześnie. Przy prędkości powyżej 1500 obr/min odchyłki kątowe nie powinny przekraczać 50% wartości odchyłek podanych w tabeli. l 0 max y x l 0 min Δl 0 = l 0 max l 0 min Wielkość sprzęgła x 1,2 1,4 1,5 1,8 2,0 2,1 2,2 2,6 3,0 3,4 3,6 3,8 4,2 4,6 5 5,5 y 0,2 0,2 0,25 0,25 0,3 0,35 0,35 0,4 0,4 0,5 0,5 0,5 0,6 0,6 0,65 0,65 Δl 0 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,2 1,4 1,7 1,9 2,2 2,5 2,8 3,2 3,7

12 fena.pl SPRZĘGŁA JEDNOWKŁADKOWE ASR A1 3 Przykład oznaczenia sprzęgła typu ASR o momencie nominalnym M n =265 Nm, średnicach otworów w piastach =32 mm, d 2 =40 mm, długościach otworów w piastach =50 mm, l 2 =80 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło jednowkładkowe /50-40/ ASR w wykonaniu Ex Sprzęgło jednowkładkowe /50-40/ ASR-Ex w wykonaniu WD Sprzęgło jednowkładkowe /50-40/ ASR-WD z otworami wstępnymi Sprzęgło jednowkładkowe 265-ow/50-ow/ ASR D D 1 wkręty dociskowe tylko w wykonaniu WD d 3 d 2 f l 2 L= +l 2 +f Moment Maks. prędk. d nominalny M 1, d 2, ) 2 n obrotowa f D D 1 d 3 wkładka 92 ShA wkładka 98 ShA Moment bezwład. 2) Masa 2) Wielkość i typ sprzęgła wstępny max nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg , , ASR ,0002 0, ASR ,0005 0, ASR ,001 1, ASR ,003 2, ASR ,005 3, ASR ,010 5, ASR ,019 8, ASR ,043 13, ASR ,138 26, ASR ,229 34,3 009 ASR ,429 49,2 010 ASR ,841 70,2 011 ASR , ,1 012 ASR , ,5 013 ASR , ,5 014 ASR Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie klienta wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tabeli. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast.

13 SPRZĘGŁA JEDNOWKŁADKOWE ASRX z powiększonymi piastami fena.pl Przykład oznaczenia sprzęgła typu ASRX o momencie nominalnym M n =265 Nm, średnicach otworów w piastach =32 mm, d 2 =40 mm, długościach otworów w piastach =50 mm, l 2 =80 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło jednowkładkowe /50-40/ ASRX w wykonaniu Ex Sprzęgło jednowkładkowe /50-40/ ASRX-Ex w wykonaniu WD Sprzęgło jednowkładkowe /50-40/ ASRX-WD z otworami wstępnymi Sprzęgło jednowkładkowe 265-ow/50-ow/ ASRX D D 1 wkręty dociskowe tylko w wykonaniu WD d 3 d 2 A1 4 f l 2 L= +l 2 +f Moment Maks. prędk. d nominalny M 1, d 2, ) 2 n obrotowa f D D 1 d 3 wkładka 92 ShA Moment bezwład. 2) Masa 2) Wielkość i typ sprzęgła wkładka 98 ShA wstępny max nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg , , ASRX ,0004 0, ASRX ,0009 1, ASRX ,003 2, ASRX ,006 3, ASRX ,010 5, ASRX ,020 7, ASRX ,037 12,2 006 ASRX ,082 19,2 007 ASRX ,231 32,2 008 ASRX ,349 42,5 009 ASRX Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie klienta wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tabeli. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast.

14 fena.pl SPRZĘGŁA JEDNOWKŁADKOWE ASRT z tulejami zaciskowymi A1 5 Przykład oznaczenia sprzęgła typu ASRT o momencie nominalnym M n =265 Nm, z tuleją zaciskową zew. TZ z otworem =38 mm oraz tuleją zaciskową wew. TW z otworem d 2 =30 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło jednowkładkowe TZ-30TW-003 ASRT układ tulei zaciskowych wewnętrznych i zewnętrznych może być dowolny tuleja zaciskowa wewnętrzna TW tuleja zaciskowa zewnętrzna TZ d 3 D d 2 D 1 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN- 70/M-85005, z tolerancją Js9. 1) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami. f l 2 L= +l 2 +f Moment nominalny M n Piasta z tuleją TW Piasta z tuleją TZ wkładka 92 ShA wkładka 98 ShA Maks. prędk. obrotowa Moment bezwład. 1) Masa 1) Wielkość, d 2 d f D D 1 d 3 i typ sprzęgła l1, l 2 tuleja 1, d 2 l1, l 2 tuleja n max I m max min max min Nm mm 1/min kgm 2 kg ,0003 0, ASRT ,0007 1, ASRT ,0018 1, ASRT ,0036 2, ASRT ,0057 3, ASRT ,0119 5, ASRT ,0246 8, ASRT , ,1 007 ASRT ,166 28,5 008 ASRT ,331 43,6 009 ASRT

15 SPRZĘGŁA JEDNOWKŁADKOWE ASRY z możliwością wymiany wkładki bez konieczności rozsuwania czopów fena.pl Przykład oznaczenia sprzęgła ASRY o momencie nominalnym M n =265 Nm, średnicach otworów w piastach =32 mm, d 2 =40 mm, długościach otworów w piastach =50 mm, l 2 =80 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło jednowkładkowe /50-40/ ASRY w wykonaniu Ex Sprzęgło jednowkładkowe /50-40/ ASRY-Ex w wykonaniu WD Sprzęgło jednowkładkowe /50-40/ ASRY-WD z otworami wstępnymi Sprzęgło jednowkładkowe 265-ow/50-ow/ ASRY D D 2 wkręty dociskowe tylko w wykonaniu WD d 2 A1 6 Aby była możliwa wymiana wkładki bez konieczności rozsuwania czopów, nie mogą one wewnątrz sprzęgła wystawać poza krawędzie piast. f l 2 L= +l 2 +f Moment Maks. prędk. d nominalny M 1, d 2, ) 2 n obrotowa f D D 2 wkładka 92 ShA wkładka 98 ShA wstępny max nomin. wydłuż. n max I m Moment bezwład. 2) Masa 2) Wielkość i typ sprzęgła Nm mm 1/min kgm 2 kg ,0003 0, ASRY ,0007 1, ASRY ,0018 2, ASRY ,0040 3, ASRY ,0066 4, ASRY ,0133 6, ASRY ,0239 9, ASRY , ,4 007 ASRY ,147 27,6 008 ASRY ,267 39,1 009 ASRY ,479 55,2 010 ASRY ,923 82, ASRY , ,9 012 ASRY , ,2 013 ASRY , ,3 014 ASRY Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie klienta wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tabeli. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast.

16 fena.pl SPRZĘGŁA HAMULCOWE ASR-SBH z bębnem hamulcowym A1 7 Przykład oznaczenia sprzęgła ASR-SBH o momencie nominalnym M n =265 Nm, średnicy bębna hamulcowego D H =160, odległości osi symetrii płaszcza bębna hamulcowego L H =50, średnicach otworów w piastach =32 mm, d 2 =42 mm, długościach otworów w piastach =50 mm, l 2 =65 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło hamulcowe /50-42/ ASR-SBH w wykonaniu Ex Sprzęgło jednowkładkowe /50-42/ ASR-SBH-Ex w wykonaniu WD Sprzęgło jednowkładkowe /50-42/ ASR-SBH-WD z otworami wstępnymi Sprzęgło jednowkładkowe ow/50-ow/ ASR-SBH B L H = l 0 wkręty dociskowe tylko w wykonaniu WD l 0 d 3 D H D 2 d 2 D 1 D f l 2 L= +l 2 +f

17 SPRZĘGŁA HAMULCOWE ASR-SBH z bębnem hamulcowym fena.pl Moment Maks. prędk. d nominalny M 1, d 2, l 2) 2 n obrotowa 6) f D D 1) 1 D 2 D 4) H B 4) l 5) 0 d 3 wkładka 92 ShA wkładka 98 ShA wstępny max 1) nomin. wydłuż. n max I m Moment bezwład. 3) Masa 3) Wielkość i typ sprzęgła Nm mm 1/min kgm 2 kg (35) (63) ,0041 1, ASR-SBH (48) (78) (55) (93) (60) (103) (70) (118) (75) (133) (90) (158) (120) (198) (135) (223) ,0144 4, ,0468 7, ,0156 4, ,0480 8, ,0498 9, ,145 15, ,149 16, ,434 27, ,156 18, ,441 29, ,460 33, ,278 53, ,347 62, ,470 93, , , , ,34 167, , , , ,48 178, , , , , ,2 002 ASR-SBH 003 ASR-SBH 004 ASR-SBH 005 ASR-SBH 006 ASR-SBH 007 ASR-SBH 008 ASR-SBH 009 ASR-SBH 010 ASR-SBH 011 ASR-SBH A1 8 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Wymiary w nawiasie dotyczą wyłącznie otworu d 2 i średnicy D 1 w sprzęgle z powiększoną piastą (typu ASRX). 2) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 3) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 4) Na życzenie wykonujemy sprzęgła z bębnami hamulcowymi o innych wymiarach niż podane w tabeli. 5) Wymiar l 0 (L H = l 0 ) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 6) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z bębnami hamulcowymi Ø400 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

18 fena.pl SPRZĘGŁA TARCZOWE ASR-STH z tarczą hamulcową A1 9 Przykład oznaczenia sprzęgła ASR-STH o momencie nominalnym M n =265 Nm, średnicy tarczy hamulcowej D H =320 i grubości B=30 mm, odległości osi symetrii tarczy hamulcowej L H =25, średnicach otworów w piastach =32 mm, d 2 =42 mm, długościach otworów w piastach =50 mm, l 2 =65 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło tarczowe /50-42/ ASR-STH w wykonaniu Ex Sprzęgło tarczowe /50-42/ ASR-STH-Ex w wykonaniu WD Sprzęgło tarczowe /50-42/ ASR-STH-WD z otworami wstępnymi Sprzęgło tarczowe ow/50-ow/ ASR-STH L H = l 0 B/2 B wkręty dociskowe tylko w wykonaniu WD D H d 3 D 2 d 2 D 1 D l 0 f l 2 L= +l 2 +f

19 SPRZĘGŁA TARCZOWE ASR-STH z tarczą hamulcową fena.pl Moment nominalny M n, d 2, l 2 2) f D D 1 1) D 2 D H B 4) l 0 5) d 3 Maks. prędk. obrotowa 6) Moment bezwład. 3) Masa 3) Wielkość wkładka 92 ShA wkładka 98 ShA wstępny max 1) nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg (55) 48 (60) 55 (70) 65 (75) 75 (90) 100 (120) 110 (135) (93) 75 (103) 85 (118) 100 (133) 120 (158) 160 (198) 180 (223) i typ sprzęgła ,243 20,3 003 ASR-STH ,244 21, ,368 25, ,372 26, ,595 32, ,602 34, ,955 42, ,974 46, ,468 54, ,535 63, ,718 90, ,800 98, , , , , , , , , , ,2 004 ASR-STH 005 ASR-STH 006 ASR-STH 007 ASR-STH 008 ASR-STH 009 ASR-STH 010 ASR-STH 011 ASR-STH A1 10 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Wymiary w nawiasie dotyczą wyłącznie otworu d 2 i D 1 w sprzęgle z powiększoną piastą (typu ASRX). 2) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 3) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 4) Na życzenie wykonujemy sprzęgła z tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 5) Wymiar l 0 (L H = l 0 B/2) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 6) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z tarczami hamulcowymi Ø450 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

20 fena.pl SPRZĘGŁA TARCZOWE ASRZ-STH z tarczą hamulcową i możliwością jej demontażu bez zdejmowania piasty z czopa A1 11 Przykład oznaczenia sprzęgła ASRZ-STH o momencie nominalnym M n =265 Nm, średnicy tarczy hamulcowej D H =320 i grubości B=30 mm, odległości osi symetrii tarczy hamulcowej L H =34, średnicach otworów w piastach =32 mm, d 2 =42 mm, długościach otworów w piastach =50 mm, l 2 =65 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło tarczowe /50-42/ ASRZ-STH w wykonaniu Ex Sprzęgło tarczowe /50-42/ ASRZ-STH-Ex w wykonaniu WD Sprzęgło tarczowe /50-42/ ASRZ-STH-WD z otworami wstępnymi Sprzęgło tarczowe ow/50-ow/ ASRZ-STH L H = l 0 B/2 B wkręty dociskowe tylko w wykonaniu WD D H D D 2 d 2 D 1 l 0 f l 2 L= +l 2 +f

21 SPRZĘGŁA TARCZOWE ASRZ-STH z tarczą hamulcową i możliwością jej demontażu bez zdejmowania piasty z czopa fena.pl Moment nominalny M n, d 2, l 2 2) f D D 1 1) D 2 D H B 4) l 0 5) d 3 Maks. prędk. obrotowa 6) Moment bezwład. 3) Masa 3) Wielkość wkładka 92 ShA wkładka 98 ShA wstępny max 1) nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg (55) 48 (60) 55 (70) 65 (75) 75 (90) 100 (120) 110 (135) (93) 75 (103) 85 (118) 100 (133) 120 (158) 160 (198) 180 (223) i typ sprzęgła ,244 21,0 003 ASRZ-STH ,246 21, ,370 26, ,375 28, ,598 34, ,607 36, ,961 44, ,986 49,1 1, ,480 57, ,565 68,5 1, ,748 95, , ,6 1, , , , , , , , , , ,2 004 ASRZ-STH 005 ASRZ-STH 006 ASRZ-STH 007 ASRZ-STH 008 ASRZ-STH 009 ASRZ-STH 010 ASRZ-STH 011 ASRZ-STH A1 12 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Wymiary w nawiasie dotyczą wyłącznie otworu d 2 i D 1 w sprzęgle z powiększoną piastą (typu ASRX). 2) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 3) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 4) Na życzenie wykonujemy sprzęgła z tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 5) Wymiar l 0 (L H = l 0 B/2) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 6) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z tarczami hamulcowymi Ø450 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

22 fena.pl SPRZĘGŁA TARCZOWE ASRY-STH z możliwością wymiany wkładki bez konieczności rozsuwania czopów oraz z tarczą hamulcową z możliwością jej demontażu bez zdejmowania piasty z czopa A1 13 Przykład oznaczenia sprzęgła ASRY-STH o momencie nominalnym M n =265 Nm, średnicy tarczy hamulcowej D H =320 i grubości B=30 mm, odległości osi symetrii tarczy hamulcowej L H =34, średnicach otworów w piastach =32 mm, d 2 =42 mm, długościach otworów w piastach =50 mm, l 2 =65 mm, wielkości 003 (sposób oznaczania patrz strona A1-1): Sprzęgło tarczowe /50-42/ ASRY-STH w wykonaniu Ex Sprzęgło tarczowe /50-42/ ASRY-STH-Ex w wykonaniu WD Sprzęgło tarczowe /50-42/ ASRY-STH-WD z otworami wstępnymi Sprzęgło tarczowe ow/50-ow/ ASRY-STH Aby była możliwa wymiana wkładki bez konieczności rozsuwania czopów, nie mogą one wewnątrz sprzęgła wystawać poza krawędzie piast. L H = l 0 B/2 B wkręty dociskowe tylko w wykonaniu WD D H D 2 d 2 D l 0 f l 2 L= +l 2 +f

23 SPRZĘGŁA TARCZOWE ASRY-STH z możliwością wymiany wkładki bez konieczności rozsuwania czopów oraz z tarczą hamulcową z możliwością jej demontażu bez zdejmowania piasty z czopa fena.pl Moment nominalny M n, d 2, l 2 1) f D D 2 D H B 3) l 0 4) Maks. prędk. obrotowa 5) Moment bezwład. 2) Masa 2) Wielkość wkładka 92 ShA wkładka 98 ShA wstępny max 1) nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg i typ sprzęgła A ,244 21,4 003 ASRY-STH ,247 22, ,371 26, ,377 28, ,605 35, ,610 37, ,964 45, ,992 50,3 1, ,485 59, ,573 69,7 1, ,756 96, , ,1 1, , , , , , , , , , ,1 004 ASRY-STH 005 ASRY-STH 006 ASRY-STH 007 ASRY-STH 008 ASRY-STH 009 ASRY-STH 010 ASRY-STH 011 ASRY-STH Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 3) Na życzenie wykonujemy sprzęgła z tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 4) Wymiar l 0 (L H = l 0 B/2) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 5) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z tarczami hamulcowymi Ø450 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

24 fena.pl SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASR wykonania specjalne A1 15 Na życzenie wykonujemy specjalne odmiany sprzęgieł uwzględniające indywidualne życzenia i wymagania zamawiającego. Wykonania specjalne mogą różnić się wymiarami w stosunku do wymiarów katalogowych jak również mogą stanowić nową konstrukcję dostosowaną do potrzeb i konstrukcji maszyny, do której ma być sprzęgło wbudowane. Poniżej przedstawiono kilka przykładowych rozwiązań. ASR-SK Sprzęgło ze ścinanymi kołkami ASR-PK Sprzęgło z połączeniem kołnierzowym ASR-MR Sprzęgło rozłączne z mechanizmem ASR-D Sprzęgło z piastami dzielonymi

25 SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASN spis treści fena.pl A2 1 INFORMACJE OGÓLNE A1 0 A2 3 SPRZĘGŁA JEDNOWKŁADKOWE ASN A2 11 SPRZĘGŁA HAMULCOWE ASNZ-STH z tarczą hamulcową i możliwością jej demontażu bez zdejmowania piasty z czopa A2 0 A2 4 SPRZĘGŁA JEDNOWKŁADKOWE ASNY z możliwością wymiany wkładki bez konieczności rozsuwania czopów A2 13 SPRZĘGŁA HAMULCOWE ASNY-STH z tarczą hamulcową i możliwością wymiany wkładki bez konieczności rozsuwania czopów A2 5 SPRZĘGŁA HAMULCOWE ASN-SBH z bębnem hamulcowym A2 15 SPRZĘGŁA PODATNE ASNG z możliwością wymiany wkładki bez konieczności rozsuwania czopów z bębnem hamulcowym ASNG-SBH z tarczą hamulcową ASNG-STH A2 7 SPRZĘGŁA HAMULCOWE ASNZ-SBH z bębnem hamulcowym i możliwością jego demontażu bez zdejmowania piasty z czopa A2 17 SPRZĘGŁA PODWÓJNE ASG z dwoma wkładkami i z możliwością ich wymiany bez konieczności rozsuwania czopów z tarczą hamulcową ASG-TH A2 9 SPRZĘGŁA TARCZOWE ASN-STH z tarczą hamulcową A2 20 WYKONANIA SPECJALNE

26 fena.pl SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASN informacje ogólne A2 1 Sprzęgła jednowkładkowe grupy ASN charakteryzują się: prostą i zwartą budową, podatnością skrętną, bezobsługowością, niskimi momentami bezwładności, odpornością na działanie olejów, smarów i paliw, przenoszeniem wysokich momentów obrotowych przy niewielkich gabarytach, tłumieniem drgań i kompensacją odchyłek położenia łączonych czopów. ZASTOSOWANIE: pompy, wentylatory, przenośniki taśmowe, rolkowe, dźwignice, mieszalniki, inne maszyny i urządzenia. MATERIAŁ: piasty: stal, żeliwo sferoidalne (większe wielkości sprzęgieł); tarcze kłowe: stal, żeliwo sferoidalne, aluminium (tylko sprzęgła ASG serii 03); wkładka elastyczna: poliuretan; tarcze i bębny hamulcowe: standardowo stal S355J2 (dopuszczalne inne materiały po uzgodnieniu). WARUNKI PRACY WKŁADKI ELASTYCZNEJ: praca w środowisku o ph 5 12 w zakresie temperatur od 30 do +80 C (chwilowo do +100 ). Odporność na chemikalia, w tym na: popularne rozpuszczalniki, benzyny, oleje i smary, kwas siarkowy i solny, ług sodowy, wodę słoną i wiele innych substancji chemicznych. PRACA W STREFACH ZAGROŻONYCH WYBUCHEM Sprzęgła w wykonaniu Ex (patrz sposób oznaczenia) są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem (grupy: I M2, II 2D, II 2G). Sprzęgła w tym wykonaniu są wykonane z wkrętami dociskowymi. SPOSÓB OZNACZENIA: nazwa M n D H B* L H * / d 2 / l 2 L* wielkość typ wykonanie* * tylko jeżeli dotyczy danego typu nazwa np. sprzęgło jednowkładkowe M n moment nominalny [Nm] D H B średnica szerokość bębna lub tarczy hamulcowej [mm] (tylko typy -SBH, STH, TH; szerokość bębna można w oznaczeniu pomijać jeżeli jest równa szerokości katalogowej) L H odległość osi symetrii bębna lub tarczy hamulcowej od krawędzi piasty [mm] (tylko typy -SBH, STH, TH), d 2 średnice otworów [mm] (przy sprzęgłach z bębnem lub tarczą hamulcową strona przekładni), w przypadku zamawiania sprzęgła bez otworów pod czopy należy wpisać oznaczenie 0, w przypadku otworów wstępnych wg katalogu oznaczenie ow, a w przypadku otworów wstępnych innych niż katalogowe należy do oznaczenia ow dopisać średnicę otworu nietolerowanego (np. ow25 ) (przy otworach wstępnych brak wyk. WD ), l 2 długości otworów w piastach [mm] L długość całkowita sprzęgła [mm] wielkość np. 001, 002 typ np. ASNY wykonanie WD z wkrętami dociskowymi Ex do pracy w przestrzeniach zagrożonych wybuchem WS specjalne (indywidualne uzgodnienia)

27 SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASN informacje ogólne fena.pl WYWAŻANIE: Sprzęgła są standardowo wyważane statycznie (jeżeli ze względu na prędkość obrotową wyższą niż maksymalna określona w katalogu nie uzgodniono inaczej i z wyjątkiem niektórych wielkości sprzęgieł z bębnem lub tarczą hamulcową, które są standardowo wyważane dynamicznie). Po uzgodnieniu istnieje możliwość wyważania dynamicznego każdego sprzęgła. MAKSYMALNE ODCHYŁKI: Podane wartości maksymalnych odchyłek ( x osiowa, y promieniowa, Δl 0 kątowa) nie mogą występować jednocześnie. Przy prędkości powyżej 1500 obr./min do wielkości sprzęgła 010 i powyżej 1000 obr./min dla wielkości 010 i większych, odchyłki kątowe nie powinny przekraczać 50% wartości odchyłek podanych w tabeli. A2 2 l 0 max y x l 0 min Δl 0 = l 0 max l 0 min Wielkość sprzęgła x 1,2 1,4 1,5 1,8 2 2,1 2,2 2,6 3 3,4 3,6 3,8 4 y 0,3 0,3 0,4 0,4 0,4 0,5 0,5 0,5 0,6 0,7 0,8 0,9 1 Δl 0 0,4 0,45 0,6 0,7 0,8 1 1,1 1,3 1,45 1,65 1,85 2,1 2, Podane powyżej odchyłki nie dotyczą sprzęgieł typu ASG.

28 fena.pl SPRZĘGŁA JEDNOWKŁADKOWE ASN A2 3 Przykład oznaczenia sprzęgła ASN o momencie nominalnym M n =100 Nm, średnicach otworów w piastach =32 mm, d 2 =40 mm, długościach otworów w piastach =45 mm, l 2 =80 mm, wielkości 003 (sposób oznaczania patrz strona A2-1): Sprzęgło jednowkładkowe /45-40/ ASN w wykonaniu Ex Sprzęgło jednowkładkowe /45-40/ ASN-Ex w wykonaniu WD Sprzęgło jednowkładkowe /45-40/ ASN-WD z otworami wstępnymi Sprzęgło jednowkładkowe 100-ow/45-ow/ ASN D D 1 wkręty dociskowe tylko w wykonaniu WD d 3 d 2 f l 2 L= +l 2 +f Moment nominalny M n, d 2, l 2 1) f D D 1 d 3 Maks. prędk. obrotowa wstępny max nomin. wydłuż. n max I m Moment bezwład. 2) Masa 2) Wielkość i typ sprzęgła Nm mm 1/min kgm 2 kg ,0009 1, ASN ,0016 1, ASN ,0041 3, ASN ,0102 5, ASN ,0198 7, ASN , ,4 007 ASN , ,0 008 ASN ,174 28,1 009 ASN ,358 42,3 010 ASN ,685 62,5 011 ASN ,437 93,5 012 ASN , ,6 013 ASN , ,5 014 ASN Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie klienta wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tabeli. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast.

29 SPRZĘGŁA JEDNOWKŁADKOWE ASNY z możliwością wymiany wkładki bez konieczności rozsuwania czopów fena.pl Przykład oznaczenia sprzęgła ASNY o momencie nominalnym M n =100 Nm, średnicach otworów w piastach =32 mm, d 2 =35 mm, długościach otworów w piastach =45 mm, l 2 =80 mm, wielkości 003 (sposób oznaczania patrz strona A2-1): Sprzęgło jednowkładkowe /45-35/ ASNY w wykonaniu Ex Sprzęgło jednowkładkowe /45-35/ ASNY-Ex w wykonaniu WD Sprzęgło jednowkładkowe /45-35/ ASNY-WD z otworami wstępnymi Sprzęgło jednowkładkowe 100-ow/45-ow/ ASNY D D 2 wkręty dociskowe tylko w wykonaniu WD d 2 A2 4 Aby była możliwa wymiana wkładki bez konieczności rozsuwania czopów, nie mogą one wewnątrz sprzęgła wystawać poza krawędzie piast. f l 2 L= +l 2 +f Moment nominalny M n, d 2, l 2 1) f D D 2 Maks. prędk. obrotowa wstępny max nomin. wydłuż. n max I m Moment bezwład. 2) Masa 2) Wielkość i typ sprzęgła Nm mm 1/min kgm 2 kg ,0011 1, ASNY ,0021 2, ASNY ,0057 4, ASNY ,0138 6, ASNY ,0283 9, ASNY , ,9 007 ASNY ,136 24,6 008 ASNY ,227 34,1 009 ASNY ,456 50,2 010 ASNY ,847 72,6 011 ASNY , ,4 012 ASNY , ,7 013 ASNY Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie klienta wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tabeli. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksy malnymi otworami i nominalnymi długościami piast.

30 fena.pl SPRZĘGŁA HAMULCOWE ASN-SBH z bębnem hamulcowym A2 5 Przykład oznaczenia sprzęgła ASN-SBH o momencie nominalnym M n =300 Nm, średnicy bębna hamulcowego D H =200 mm, odległości osi symetrii płaszcza bębna hamulcowego L H =55 mm, średnicach otworów w piastach =40 mm, d 2 =50 mm, długościach otworów w piastach =56 mm, l 2 =80 mm, wielkości 005 (sposób oznaczania patrz strona A2-1): Sprzęgło hamulcowe /56-50/ ASN-SBH w wykonaniu Ex Sprzęgło hamulcowe /56-50/ ASN-SBH-Ex w wykonaniu WD Sprzęgło hamulcowe /56-50/ ASN-SBH-WD z otworami wstępnymi Sprzęgło hamulcowe ow/56-ow/ ASN-SBH L H = l 0 B l 0 wkręty dociskowe tylko w wykonaniu WD d 3 D H D 2 d 2 D 1 D f l 2 L= +l 2 +f

31 SPRZĘGŁA HAMULCOWE ASN-SBH z bębnem hamulcowym fena.pl 1) Moment, d 2, l 2 Maks. prędk. obrotowa 5) Moment bezwład. 2) Masa 2) f D D nominalny M 1 D 2 D 3) H B 3) l 4) 0 d 3 n wstępny max nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg Wielkość i typ sprzęgła ,0041 2, ASN-SBH A ,0173 5, ,0497 9, ASN-SBH , ,0 005 ASN-SBH , , ,159 19, ,185 23, ,470 34, ,516 41, ,333 61, ,410 68, ,532 99,5 006 ASN-SBH 007 ASN-SBH 008 ASN-SBH 009 ASN-SBH , ,4 010 ASN-SBH ,81 197, ,89 254, ,56 227, ,63 284,3 011 ASN-SBH 012 ASN-SBH ,38 309,5 013 ASN-SBH ,98 486,2 014 ASN-SBH Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 3) Na życzenie wykonujemy sprzęgła z bębnami hamulcowymi o innych wymiarach niż podane w tabeli. 4) Wymiar l 0 (L H = l 0 ) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 5) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z bębnami hamulcowymi Ø400 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

32 fena.pl SPRZĘGŁA HAMULCOWE ASNZ-SBH z bębnem hamulcowym i możliwością jego demontażu bez zdejmowania piasty z czopa A2 7 Przykład oznaczenia sprzęgła ASNZ-SBH o momencie nominalnym M n =300 Nm, średnicy bębna hamulcowego D H =200 mm, odległości osi symetrii płaszcza bębna hamulcowego L H =66 mm, średnicach otworów w piastach =40 mm, d 2 =50 mm, długościach otworów w piastach =56 mm, l 2 =80 mm, wielkości 005 (sposób oznaczania patrz strona A2-1): Sprzęgło hamulcowe /56-50/ ASNZ-SBH w wykonaniu Ex Sprzęgło hamulcowe /56-50/ ASNZ-SBH-Ex w wykonaniu WD Sprzęgło hamulcowe /56-50/ ASNZ-SBH-WD z otworami wstępnymi Sprzęgło hamulcowe ow/56-ow/ ASNZ-SBH B L H = +l 0 l 0 D H D 2 d 2 D 1 D f l 2 L= +l 2 +f

33 SPRZĘGŁA HAMULCOWE ASNZ-SBH z bębnem hamulcowym i możliwością jego demontażu bez zdejmowania piasty z czopa fena.pl 1) Moment, d 2, l 2 Maks. prędk. obrotowa 5) Moment bezwład. 2) Masa 2) f D D nominalny M 1 D 2 D 3) H B 3) l 4) 0 d 3 n wstępny max nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg Wielkość i typ sprzęgła ,0042 2, ASNZ-SBH A ,0181 6, ,0505 9, ASNZ-SBH , , ASNZ-SBH , , ,164 20, ,194 25, ,479 36, ,537 43, ,354 63, ,437 71, , ,5 006 ASNZ-SBH 007 ASNZ-SBH 008 ASNZ-SBH 009 ASNZ-SBH , ,4 010 ASNZ-SBH ,89 202, ,97 259, ,79 239, ,87 295,7 011 ASNZ-SBH 012 ASNZ-SBH z ,60 316,1 013 ASNZ-SBH ,85 508,6 014 ASNZ-SBH Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 3) Na życzenie wykonujemy sprzęgła z bębnami hamulcowymi o innych wymiarach niż podane w tabeli. 4) Wymiar l 0 (L H = +l 0 ) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 5) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z bębnami hamulcowymi Ø400 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

34 fena.pl SPRZĘGŁA TARCZOWE ASN-STH z tarczą hamulcową A2 9 Przykład oznaczenia sprzęgła ASN-STH o momencie nominalnym M n =800 Nm, średnicy tarczy hamulcowej D H =400 mm i grubości B=30 mm, odległości osi symetrii tarczy hamulcowej L H =71 mm, średnicach otworów w piastach =60 mm, d 2 =80 mm, długościach otworów w piastach =100 mm, l 2 =140 mm, wielkości 007 (sposób oznaczania patrz strona A2-1): Sprzęgło tarczowe /100-80/ ASN-STH w wykonaniu Ex Sprzęgło tarczowe /100-80/ ASN-STH-Ex w wykonaniu WD Sprzęgło tarczowe /100-80/ ASN-STH-WD z otworami wstępnymi Sprzęgło tarczowe ow/100-ow/ ASN-STH L H = l 0 B/2 B wkręty dociskowe tylko w wykonaniu WD l 0 d 3 D H D 2 d 2 D 1 D f l 2 L= +l 2 +f

35 SPRZĘGŁA TARCZOWE ASN-STH z tarczą hamulcową fena.pl Moment, d 2, ) 2 Maks. prędk. obrotowa 5) Moment bezwład. 2) Masa 2) f D D nominalny M 1 D 2 D H B 3) l 4) 0 d 3 n wstępny max 1) nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg Wielkość i typ sprzęgła x ,249 22,6 005 ASN-STH A x ,259 24, x ,382 28,9 400 x ,630 39, x ,984 46,9 450 x ,029 53, x ,522 62,6 500 x ,598 69, x ,781 96,9 630 x , , x , ,2 710 x , , x ,06 172,9 006 ASN-STH 007 ASN-STH 008 ASN-STH 009 ASN-STH 010 ASN-STH 011 ASN-STH x ,92 239,6 012 ASN-STH x ,67 264, x ,75 352,8 013 ASN-STH x ,98 458,9 014 ASN-STH Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 3) Na życzenie wykonujemy sprzęgła z tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 4) Wymiar l 0 (L H = l 0 B/2) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 5) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z tarczami hamulcowymi Ø450 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

36 fena.pl SPRZĘGŁA TARCZOWE ASNZ-STH z tarczą hamulcową i możliwością jej demontażu bez zdejmowania piasty z czopa A2 11 Przykład oznaczenia sprzęgła ASNZ-STH o momencie nominalnym M n =800 Nm, średnicy tarczy hamulcowej D H =400 mm i grubości B=30 mm, odległości osi symetrii tarczy hamulcowej L H =83,5 mm, średnicach otworów w piastach =60 mm, d 2 =80 mm, długościach otworów w piastach =100 mm, l 2 =140 mm, wielkości 007 (sposób oznaczania patrz strona A2-1): Sprzęgło tarczowe ,5-60/100-80/ ASNZ-STH w wykonaniu Ex Sprzęgło tarczowe ,5-60/100-80/ ASNZ-STH-Ex w wykonaniu WD Sprzęgło tarczowe ,5-60/100-80/ ASNZ-STH-WD z otworami wstępnymi Sprzęgło tarczowe ,5-ow/100-ow/ ASNZ-STH L H = l 0 B/2 B D H D 2 d 2 D 1 D l 0 f l 2 L= +l 2 +f

37 SPRZĘGŁA TARCZOWE ASNZ-STH z tarczą hamulcową i możliwością jej demontażu bez zdejmowania piasty z czopa fena.pl Moment, d 2, ) 2 Maks. prędk. obrotowa 5) Moment bezwład. 2) Masa 2) f D D nominalny M 1 D 2 D H B 3) l 4) 0 d 3 n wstępny max 1) nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg Wielkość i typ sprzęgła x 30 1, , ,3 005 ASNZ-STH A x , ,8 1, x ,387 30,1 400 x ,639 40,9 1, x ,993 48,7 450 x ,049 56, x ,543 64,9 500 x ,625 72, x ,808 99,9 630 x , , x , ,1 710 x , ,1 2, x ,14 178,0 006 ASNZ-STH 007 ASNZ-STH 008 ASNZ-STH 009 ASNZ-STH 010 ASNZ-STH 011 ASNZ-STH x 40 2, ,16 251,0 012 ASNZ-STH x ,88 271,1 2, x ,97 359,3 013 ASNZ-STH x ,84 481,4 014 ASNZ-STH Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 3) Na życzenie wykonujemy sprzęgła z tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 4) Wymiar l 0 (L H = l 0 B/2) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 5) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z tarczami hamulcowymi Ø450 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

38 fena.pl SPRZĘGŁA TARCZOWE ASNY-STH z tarczą hamulcową i z możliwością wymiany wkładki bez konieczności rozsuwania czopów A2 13 Przykład oznaczenia sprzęgła ASNY-STH o momencie nominalnym M n =800 Nm, średnicy tarczy hamulcowej D H =400 mm i grubości B=30 mm, odległości osi symetrii tarczy hamulcowej L H =83,5 mm, średnicach otworów w piastach =60 mm, d 2 =80 mm, długościach otworów w piastach =100 mm, l 2 =140 mm, wielkości 007 (sposób oznaczania patrz strona A2-1): Sprzęgło tarczowe ,5-60/100-80/ ASNY-STH w wykonaniu Ex Sprzęgło tarczowe ,5-60/100-80/ ASNY-STH-Ex w wykonaniu WD Sprzęgło tarczowe ,5-60/100-80/ ASNY-STH-WD z otworami wstępnymi Sprzęgło tarczowe ,5-ow/100-ow/ ASNY-STH Aby była możliwa wymiana wkładki bez konieczności rozsuwania czopów, nie mogą one wewnątrz sprzęgła wystawać poza krawędzie piast. L H = l 0 B/2 B wkręty dociskowe tylko w wykonaniu WD l 0 D H D 2 d 2 D f l 2 L= +l 2 +f

39 SPRZĘGŁA TARCZOWE ASNY-STH z tarczą hamulcową i z możliwością wymiany wkładki bez konieczności rozsuwania czopów fena.pl Moment, d 2, ) 2 Maks. prędk. obrotowa 5) Moment bezwład. 2) Masa 2) f D D nominalny M 2 D H B 3) l 4) 0 n wstępny max 1) nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg Wielkość i typ sprzęgła x 30 1, ,253 24,1 005 ASNY-STH A x ,267 27,1 1,5 355 x ,391 31,4 400 x ,648 42,7 1,5 450 x ,002 50,5 450 x ,070 58,5 2,0 500 x ,564 67,2 500 x ,652 75,9 2,0 630 x , ,9 630 x , ,4 2,0 710 x , ,1 710 x , ,1 2,5 800 x ,22 183,1 006 ASNY-STH 007 ASNY-STH 008 ASNY-STH 009 ASNY-STH 010 ASNY-STH 011 ASNY-STH x 40 2, ,39 262,5 012 ASNY-STH x ,11 277,7 2, x ,19 365,9 013 ASNY-STH Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 3) Na życzenie wykonujemy sprzęgła z tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 4) Wymiar l 0 (L H = l 0 B/2) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 5) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z tarczami hamulcowymi Ø450 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

40 fena.pl SPRZĘGŁA PODATNE ASNG z możliwością wymiany wkładki bez konieczności rozsuwania czopów HAMULCOWE ASNG-SBH z bębnem hamulcowym TARCZOWE ASNG-STH z tarczą hamulcową A2 15 D d 2 Przykład oznaczenia sprzęgła ASNG o momencie nominalnym M n =8300 Nm, średnicach otworów w piastach =140 mm, d 2 =120 mm, długościach otworów w piastach =250 mm, l 2 =200 mm, wielkości 022 (sposób oznaczania patrz strona A2-1): Sprzęgło podatne / / ASNG w wykonaniu Ex Sprzęgło podatne / / ASNG-Ex f l 2 L= +l 2 +f B Sprzęgło podatne ASNG B Z bębnem hamulcowym o średnicy D H =710 i odległości osi symetrii płaszcza bębna hamulcowego L H =240 mm Sprzęgło hamulcowe / / ASNG-SBH w wykonaniu Ex Sprzęgło hamulcowe / / ASNG-SBH-Ex Z tarczą hamulcową o średnicy D H =710 i grubości 30 mm, odległości osi symetrii tarczy hamulcowej L H =231 mm Sprzęgło tarczowe x / / ASNG-STH w wykonaniu Ex Sprzęgło tarczowe x / / ASNG-STH-Ex D H D H l 0 l 0 L H L H L H = l 0 L H = l 0 B/2 Sprzęgło hamulcowe ASNG-SBH Sprzęgło tarczowe ASNG-STH Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy (piasty dłuższe od wydłużonych po uzgodnieniu). Dla wielkości ASNG... długości piast l 2nomin należy traktować jako długości minimalne. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 3) Na życzenie wykonujemy sprzęgła z bębnami i tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 4) Wymiar l 0 (dla SBH L H = l 0, dla STH L H = l 0 B/2) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 5) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z tarczami i bębnami hamulcowymi (powyżej Ø320) są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

41 SPRZĘGŁA PODATNE ASNG z możliwością wymiany wkładki bez konieczności rozsuwania czopów fena.pl Moment d 2, ) 2 Maks. prędk. obrotowa 5) Moment bezwład. 2) Masa 2) f D D 3) nominalny M H B 3) l 4) 0 n max max nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg Wielkość i typ sprzęgła , ASNG ,51 39, ,24 56, ASNG-SBH ,02 52, ,52 60, ASNG-STH ,19 28, ASNG ,46 70, ,68 101,5 019 ASNG-SBH ,61 70, ,79 97, ASNG-STH ,35 41, ASNG ,02 118,9 020 ASNG-SBH ,94 109, ,16 128,7 020 ASNG-STH , ASNG , , ASNG-SBH , , , ASNG-STH , ASNG , , ASNG-SBH , , ASNG-STH , ASNG , , ASNG-SBH , , ASNG-STH , ASNG , ASNG-SBH , ASNG-STH A2 16

42 fena.pl SPRZĘGŁA PODWÓJNE ASG z dwoma wkładkami i z możliwością ich wymiany bez konieczności rozsuwania czopów (tylko seria 02 i 03) TARCZOWE ASG-TH z tarczą hamulcową A2 17 Przykład oznaczenia sprzęgła ASG serii 02 o momencie nominalnym M n =5000 Nm, średnicach otworów w piastach =90 mm, d 2 =85 mm, długościach otworów w piastach =172 mm, l 2 =172 mm, długości całkowitej L=430 mm, wielkości 021 (sposób oznaczania patrz strona A2-1): Sprzęgło podwójne /172-85/ ASG w wykonaniu Ex Sprzęgło podwójne /172-85/ ASG-Ex Z tarczą hamulcową o średnicy D H =450 mm i grubości 15 mm, odległości osi symetrii tarczy hamulcowej L H =110 mm Sprzęgło tarczowe x /172-85/ ASG-TH w wykonaniu Ex Sprzęgło tarczowe x /172-85/ ASG-TH-Ex Ze względu na zastosowany w serii 03 materiał tarczy kłowej (aluminium), sprzęgła tej serii nie powinny być stosowane w przestrzeniach zagrożonych wybuchem, chyba że użytkownik dopuści je do pracy wraz z całym urządzeniem na własną odpowiedzialność. Możliwość wymiany wkładek bez rozsuwania czopów jest możliwa tylko w serii 02 i 03 (w serii 01 nie jest to możliwe). Moment, d 2, ) 2 f D Maks. prędk. obrotowa 5) Moment bezwład. 2) Masa 2) D nominalny M n (D 1 ) H B 3) l 4) H wstępny max nomin. wydłuż. min max n max I m Nm mm 1/min kgm 2 kg (385) 360 (455) Seria 01 Wielkość i typ sprzęgła 0,97 94, ASG ,38 107, ASG-TH ,33 156, ASG ,08 180, ASG-TH Seria 02 0,78 70, ASG ,14 79, ASG-TH ,05 145, ASG ,33 165, ASG-TH Seria 03 0,83 66, ASG ,20 76, ASG-TH ,21 141, ASG ,48 162, ASG-TH

43 SPRZĘGŁA PODWÓJNE ASG z dwoma wkładkami i z możliwością ich wymiany bez konieczności rozsuwania czopów (tylko seria 02 i 03) fena.pl Seria 01 Seria 02 L H B tarcza tylko w odmianie ASG-TH L H B tarcza tylko w odmianie ASG-TH A2 18 D H D D H d 2 D H d 2 D f L= +l 2 +f l 2 f L= +l 2 +f l 2 L H B Seria 03 tarcza tylko w odmianie ASG-TH d 2 D D 1 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy (piasty dłuższe od wydłużonych po uzgodnieniu). 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z otworami,2 =Ø90 i,2 =172 (011, 021, 031) ;,2 =Ø100 i,2 =212 (012, 022, 032); o długości całkowitej L=430 (011, 021, 031); L=525 (012, 022, 032). 3) Na życzenie wykonujemy sprzęgła z tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 4) Wymiar L H po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. Podane wartości L H to wymiary nominalne przy piaście o długości =172 (dla wielkości 011, 021, 031) i =210 (dla wielkości 012, 022, 032). 5) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona f L= +l 2 +f l 2 (wyważanie dynamiczne wymaga uzgodnienia). Sprzęgła z tarczami są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie. Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w piastach.

44 fena.pl SPRZĘGŁA PODWÓJNE ASG z dwoma wkładkami i z możliwością ich wymiany bez konieczności rozsuwania czopów (tylko seria 02 i 03) MAKSYMALNE ODCHYŁKI: Podane wartości maksymalnych odchyłek ( x osiowa, y promieniowa, Δl 0 kątowa) nie mogą występować jednocześnie. A2 19 l 0 max y x l 0 min Δl 0 = l 0 max l 0 min Wielkość sprzęgła x y 0,9 0,9 1,0 1,0 Δl 0 0,6 0,6 0,6 0,6

45 SPRZĘGŁA JEDNOWKŁADKOWE GRUPY ASN wykonania specjalne fena.pl Na życzenie wykonujemy specjalne odmiany sprzęgieł uwzględniające indywidualne życzenia i wymagania zamawiającego. Wykonania specjalne mogą różnić się wymiarami w stosunku do wymiarów katalogowych jak również mogą stanowić nową konstrukcję dostosowaną do potrzeb i konstrukcji maszyny, do której ma być sprzęgło wbudowane. Poniżej przedstawiono kilka przykładowych rozwiązań. A2 20 ASN-KK Sprzęgło z połączeniami kołnierzowymi ASN-PK Sprzęgło z połączeniem kołnierzowym ASN-KKL Sprzęgło łożyskowane z połączeniami kołnierzowymi ASN-PWK Sprzęgło z piastą wewnętrzną i połączeniem kołnierzowym

46 fena.pl PRZYKŁADY ZASTOSOWAŃ A2 21 Przenośnik sprzęgło podatne z tarczą hamulcową ASNG-STH Kruszarka sprzęgło oponowe ASO/ASN Kombajn węglowy sprzęgło jednowkładkowe ASN Pompa sprzęgło jednowkładkowe ASR/ASRX

47 SPRZĘGŁA WKŁADKOWE GRUPY ASP spis treści fena.pl A3 1 INFORMACJE OGÓLNE A3 3 SPRZĘGŁA WKŁADKOWE ASP A3 8 SPRZĘGŁA TARCZOWE ATT z tarczą hamulcową A3 0 A3 5 SPRZĘGŁA WKŁADKOWE ASP (seria Z) z powiększonym momentem obrotowym A3 9 BĘBNY HAMULCOWE BH A3 6 SPRZĘGŁA HAMULCOWE ATP z bębnem hamulcowym

48 fena.pl SPRZĘGŁA WKŁADKOWE GRUPY ASP informacje ogólne A3 1 Sprzęgła wkładkowe grupy ASP charakteryzują się: prostą i zwartą budową, podatnością skrętną, odpornością na działanie olejów i smarów, tłumieniem drgań i kompensacją odchyłek położenia łączonych czopów, możliwością pracy zarówno z silnikami elektrycznymi jak i spalinowymi. ZASTOSOWANIE: pompy, wentylatory, przenośniki taśmowe, rolkowe, mieszalniki, inne maszyny i urządzenia. MATERIAŁ: stal; wkładka elastyczna: guma wzmacniania siatką stalową i tkaniną kordową (na życzenie klienta poliuretan); tarcze i bębny hamulcowe: standardowo stal S355J2 (dopuszczalne inne materiały po uzgodnieniu). WARUNKI PRACY WKŁADKI ELASTYCZNEJ: praca w zakresie temperatur od 30 do +80 C (chwilowo do +100 C), w wykonaniu HT do +120 C. Odporność na oleje, smary i wodę słoną. Przy pracy w temperaturze powyżej +100 C należy przy doborze sprzęgła przyjmować 70% wartości momentu nominalnego podanego w katalogu. PRACA W STREFACH ZAGROŻONYCH WYBUCHEM Sprzęgła w wykonaniu Ex (patrz sposób oznaczenia) są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem (grupy: I M2, II 2D, II 2G). Sprzęgła w tym wykonaniu są wykonane z wkrętami dociskowymi. SPOSÓB OZNACZENIA: nazwa M n D H B* L H * / d 2 / l 2 wielkość typ odmiana wykonanie* * tylko jeżeli dotyczy danego typu nazwa np. sprzęgło wkładkowe M n moment nominalny [Nm] D H B średnica szerokość bębna lub tarczy hamulcowej [mm] (tylko typy ATP, ATT; szerokość bębna można w oznaczeniu pomijać jeżeli jest równa szerokości katalogowej) L H odległość osi symetrii bębna lub tarczy hamulcowej od krawędzi piasty [mm] (tylko typy ATP, ATT), d 2 średnice otworów [mm] (przy sprzęgłach z bębnem lub tarczą hamulcową strona przekładni), w przypadku zamawiania sprzęgła bez otworów pod czopy należy wpisać oznaczenie 0, w przypadku otworów wstępnych należy napisać oznaczenie ow i dopisać średnicę otworu nietolerowanego (np. ow25 ) (przy otworach wstępnych brak wyk. WD ), l 2 długości otworów w piastach [mm] wielkość np. 084 typ np. ASP odmiana np. B wykonanie WD z wkrętami dociskowymi Ex do pracy w przestrzeniach zagrożonych wybuchem HT do pracy w podwyższonych temperaturach WS specjalne (indywidualne uzgodnienia)

49 SPRZĘGŁA WKŁADKOWE GRUPY ASP informacje ogólne fena.pl WYWAŻANIE: Sprzęgła są standardowo wyważane statycznie (jeżeli ze względu na prędkość obrotową wyższą niż maksymalna określona w katalogu nie uzgodniono inaczej i z wyjątkiem niektórych wielkości sprzęgieł z bębnem lub tarczą hamulcową, które są standardowo wyważane dynamicznie). Po uzgodnieniu istnieje możliwość wyważania dynamicznego każdego sprzęgła. MAKSYMALNE ODCHYŁKI: Podane wartości maksymalnych odchyłek ( x osiowa, y promieniowa, Δl 0 kątowa) nie mogą występować jednocześnie. Przy prędkości powyżej 1500 obr./min do wielkości sprzęgła 084 (054) i powyżej 1000 obr./min dla wielkości 085 (055) i większych odchyłki kątowe nie powinny przekraczać 50% wartości odchyłek podanych w tabeli. A3 2 l 0 max y x l 0 min Δl 0 = l 0 max l 0 min Wielkość sprzęgła x 0,5 0,5 0,5 0,5 0,5 0,8 0,8 0,8 1,0 1,0 1,2 1,2 1,4 1,4 1,6 1,6 1,8 y 0,2 0,2 0,2 0,2 0,2 0,2 0,25 0,25 0,25 0,3 0,4 0,4 0,4 0,5 0,5 0,6 0,6 Δl 0 0,2 0,2 0,2 0,3 0,3 0,4 0,5 0,5 0,6 0,7 0, ,2 1,4 1,5 1,6

50 fena.pl SPRZĘGŁA WKŁADKOWE ASP A3 3 Przykład oznaczenia sprzęgła ASP o momencie nominalnym M n =510 Nm, średnicach otworów w piastach =50 mm, d 2 =60mm, długościach otworów w piastach =75 mm, l 2 =90 mm, wielkości 083 w odmianie A (sposób oznaczania patrz strona A3-1): Sprzęgło wkładkowe /75-60/ ASP-A w wykonaniu Ex Sprzęgło wkładkowe /75-60/ ASP-A-Ex w wykonaniu WD Sprzęgło wkładkowe /75-60/ ASP-A-WD z otworami wstępnymi Ø20 Sprzęgło wkładkowe 510-ow20/75-ow20/ ASP-A wkręty dociskowe tylko w wykonaniu WD Moment nominalny M n Odmiana, d 2, l 2 1) f D D 1 Maks. prędk. obrotowa Moment 2) Masa Wielkość bezwład. 2) i typ sprzęgła max nomin. n max I m Nm mm 1/min kgm 2 kg 20 B 30 C 35 B 50 C 50 A 63 B 80 C 80 A 125 B 160 C 300 B 400 C 400 B 540 C 510 A 680 B 850 C 1400 D 1000 A 1200 B 1600 C 2000 A 3000 B ,0008 1, ASP ,0014 1, ASP ,0027 2, ASP ,006 3, ASP ,025 7, ASP ,059 12,9 082 ASP ,15 24,2 083 ASP ,23 31,1 084 ASP ,50 51,1 085 ASP D D 1 f l 2 L= +l 2 +f Ciąg dalszy tabeli na następnej stronie d 2

51 SPRZĘGŁA WKŁADKOWE ASP fena.pl Kontunuacja tabeli z poprzedniej strony Moment nominalny M n Odmiana, d 2, l 2 1) f D D 1 Maks. prędk. obrotowa Moment bezwład. 2) Masa 2) Wielkość i typ sprzęgła max nomin. n max I m Nm mm 1/min kgm 2 kg 4000 A 6000 B 7500 A B C A B A , ASP , ASP , ASP , ASP A , ASP A B , ASP A , ASP A B ASP A3 4 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. Sprzęgła wielkości 088 ASP i większe są standardowo wyważane dynamicznie.

52 fena.pl SPRZĘGŁA WKŁADKOWE ASP (seria Z) z powiększonym momentem obrotowym A3 5 Przykład oznaczenia sprzęgła ASP o momencie nominalnym M n =1600 Nm, średnicach otworów w piastach =50 mm, d 2 =60mm, długościach otworów w piastach =90 mm, l 2 =110 mm, wielkości 083 w odmianie Z (sposób oznaczania patrz strona A3-1): Sprzęgło wkładkowe /90-60/ ASP-Z w wykonaniu Ex Sprzęgło wkładkowe /90-60/ ASP-Z-Ex w wykonaniu WD Sprzęgło wkładkowe /90-60/ ASP-Z-WD z otworami wstępnymi Ø20 Sprzęgło wkładkowe 1600-ow20/90-ow20/ ASP-Z wkręty dociskowe tylko w wykonaniu WD D D 1 d 2 Moment nominalny M n Odmiana, d 2, l 2 1) f D D 1 Maks. prędk. obrotowa Moment 2) Masa Wielkość bezwład. 2) i typ sprzęgła max nomin. n max I m Nm mm 1/min kgm 2 kg 630 Z ,028 8, ASP 1000 Z ,067 14,2 082 ASP 1600 Z ,18 26,6 083 ASP 2500 Z ,26 33,9 084 ASP 4000 Z ,56 55,3 085 ASP 9000 Z , ASP Z , ASP Z , ASP Z , ASP Z , ASP Z , ASP Z ASP f l 2 L= +l 2 +f Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. Sprzęgła wielkości 089 ASP i większe są standardowo wyważane dynamicznie.

53 SPRZĘGŁA HAMULCOWE ATP z bębnem hamulcowym fena.pl Przykład oznaczenia sprzęgła ATP o momencie nominalnym M n =510 Nm, średnicy bębna hamulcowego D H =320, odległości osi symetrii bębna hamulcowego od początku piasty L H =105, średnicach otworów w piastach =50 mm, d 2 =60mm, długościach otworów w piastach =90 mm, l 2 =110 mm, wielkości 053 w odmianie A (sposób oznaczania patrz strona A3-1): Sprzęgło hamulcowe /90-60/ ATP-A w wykonaniu Ex Sprzęgło hamulcowe /90-60/ ATP-A-Ex w wykonaniu WD Sprzęgło hamulcowe /90-60/ ATP-A-WD z otworami wstępnymi Ø20 Sprzęgło hamulcowe ow20/90-ow20/ ATP-A L H = +l 0 B wkręty dociskowe tylko w wykonaniu WD A3 6 l 0 m D H D 1 d 2 D f l 2 L= +l 2 +m+f

54 fena.pl SPRZĘGŁA HAMULCOWE ATP z bębnem hamulcowym A3 7 Moment nominalny M n Odmiana, d 2, l 2 1) f D D 1 D H 3) B 3) l 0 4) m Maks. prędk. obrotowa 5) Moment 2) Masa Wielkość bezwład. 2) i typ sprzęgła max nomin. n max I m Nm mm 1/min kgm 2 kg 80 C B 160 C 300 B 400 C ,0055 2, ATP ,019 5, ATP ,067 12,3 630 Z 6) 0,070 13,5 400 B 540 C ,18 22, Z 6) 0,19 23,5 510 A 850 C Z 6) 0,60 45, B 0,63 48, C 25 0,57 43, Z 6) ,66 51, B 1600 C 3000 B ,38 64,8 1,57 81, Z 6) 1,63 85, A 3,50 107, B B 4,62 154, Z 6) ,82 162, A 7500 A B 7500 A B 7500 A B ,45 218,6 13,82 283, ,72 336, ,06 404,5 051 ATP 052 ATP 053 ATP 054 ATP 055 ATP 056 ATP 057 ATP B ,7 510, ATP Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 3) Na życzenie wykonujemy sprzęgła z bębnami hamulcowymi o innych wymiarach niż podane w tabeli. 4) Wymiar l 0 (L H = +l 0 ) po uzgodnieniu może ulec zmianie zgodnie z życzeniem klienta. 5) Po wyważaniu dynamicznym maksymalna prędkość obrotowa może zostać zwiększona (wyważanie dynamiczne wymaga uzgodnienia). 6) W odmianie Z wkładki są umieszczone na przemian w każdej piaście (patrz sprzęgło ASP seria Z ) Sprzęgła z bębnami hamulcowymi Ø400 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w obu piastach lub w żadnej.

55 SPRZĘGŁA TARCZOWE ATT z tarczą hamulcową fena.pl Przykład oznaczenia sprzęgła ATT o momencie nominalnym M n =1600 Nm, średnicy tarczy hamulcowej D H =500 mm i grubości B=30 mm, odległości osi symetrii tarczy hamulcowej od początku piasty L H =74, średnicach otworów w piastach =50 mm, d 2 =60 mm, długościach otworów w piastach =90 mm, l 2 =110 mm, wielkości 084 w odmianie C (sposób oznaczania patrz strona A3-1): Sprzęgło tarczowe x /90-60/ ATT-C w wykonaniu Ex Sprzęgło tarczowe x /90-60/ ATT-C-Ex w wykonaniu WD Sprzęgło tarczowe x /90-60/ ATT-C-WD z otworami wstępnymi Ø20 Sprzęgło tarczowe x30-74-ow20/90-ow20/ ATT-C L H = B/2 1 B wkręty dociskowe tylko w wykonaniu WD A3 8 Moment nominalny M n Odmiana, d 2, l 2 1) f D D 1 D H B 3) Maks. prędk. obrotowa Moment 2) Masa Wielkość bezwład. 2) i typ sprzęgła max nomin. n max I m D H D 1 d 2 D Nm mm 1/min kgm 2 kg 540 C 1000 Z 5) 1600 C 2500 Z 5) 3000 B 4000 Z 5) 6000 B 9000 Z 5) ,61 0,97 34,9 44,1 082 ATT ,57 66,5 084 ATT ,94 109,4 085 ATT ,95 10,12 165,2 198,2 086 ATT Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 3) Na życzenie wykonujemy sprzęgła z tarczami hamulcowymi o innych wymiarach niż podane w tabeli. 5) W odmianie Z wkładki są umieszczone na przemian w każdej piaście (patrz sprzęgło ASP seria/odmiana Z ) Sprzęgła z tarczami hamulcowymi Ø400 i większymi są wyważane dynamicznie, pozostałe sprzęgła są standardowo wyważane statycznie Po uzgodnieniu sprzęgła mogą być wykonane z otworami pod krążki zabezpieczające w obu piastach lub w żadnej. f l 2 L= +l 2 +f

56 fena.pl BĘBNY HAMULCOWE BH Przykład oznaczenia bębna hamulcowego typu BH o średnicy zewnętrznej bębna D H =400, szerokości płaszcza bębna B=150, odległości osi symetrii płaszcza bębna hamulcowego od początku piasty L H =130, średnicy otworu w piaście d=100, długości otworu w piaście l=105: Bęben hamulcowy / BH L H B A3 9 D H B ) l 2) L H 2) L 2) Maks. prędk. obrotowa Moment bezwład. 3) Masa 3) Wielkość bębna max nomin. n max I m 1/min kgm 2 kg , ,004 2,0 120 BH ,018 5,0 160 BH ,056 11,0 200 BH ,15 15,0 250 BH ,52 34,0 320 BH ,31 55,0 400 BH , BH , , BH d D H Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. Na życzenie klienta wykonujemy bębny hamulcowe przewidziane do współpracy z sprzęgłami wkładkowymi typu ATP. 1) Oznaczenia bębna hamulcowego z otworem wstępnym Ø20 w piaście (ow20), o pozostałych parametrach jak w przykładzie oznaczenia powyżej: Bęben hamulcowy ow20/ BH 2) Na życzenie wykonujemy bębny hamulcowe o długościach piast innych niż długości nominalne podane w tablicy. 3) Masę i moment bezwładności wyznaczono dla bębnów hamulcowych z maksymalnym otworem w piaście bez rowka wpustowego. Zastosowanie: przenośniki taśmowe, kubełkowe oraz inne maszyny i urządzenia. l L

57 SPRZĘGŁA PODATNE spis treści fena.pl A4 1 INFORMACJE OGÓLNE A4 3 SPRZĘGŁA PODATNE SEK A4 0 A4 4 SPRZĘGŁA PODATNE FENEX A4 5 SPRZĘGŁA PODATNE ABF A4 6 SPRZĘGŁA PODATNE NPX

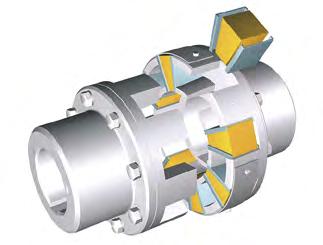

58 fena.pl SPRZĘGŁA PODATNE informacje ogólne Sprzęgła podatne charakteryzują się: przenoszeniem bardzo dużych momentów obrotowych przy niewielkich gabarytach, podatnością skrętną, bezobsługowością, tłumieniem drgań i kompensacją odchyłek położenia łączonych czopów. ZASTOSOWANIE: mieszalniki, kruszarki, wentylatory, motoreduktory (ABF), kombajny węglowe (FENEX) inne maszyny i urządzenia. A4 1 MATERIAŁ: piasty: stal, żeliwo szare, żeliwo sferoidalne (większe wielkości sprzęgieł); tarcze kłowe: żeliwo sferoidalne; wkładka elastyczna: poliuretan. WARUNKI PRACY WKŁADKI ELASTYCZNEJ: praca w środowisku o ph 5 12 w zakresie temperatur od 30 do +80 C (chwilowo do +100 ). Odporność na chemikalia, w tym na: popularne rozpuszczalniki, benzyny, oleje i smary, kwas siarkowy i solny, ług sodowy, wodę słoną i wiele innych substancji chemicznych. PRACA W STREFACH ZAGROŻONYCH WYBUCHEM Sprzęgła w wykonaniu Ex (patrz sposób oznaczenia) są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem (grupy: I M2, II 2D, II 2G). SPOSÓB OZNACZENIA: nazwa M n / d 2 / l 2 wielkość typ wykonanie* * tylko jeżeli dotyczy danego typu nazwa np. sprzęgło podatne M n moment nominalny [Nm], d 2 średnice otworów [mm] (przy sprzęgłach z bębnem lub tarczą hamulcową strona przekładni), w przypadku zamawiania sprzęgła bez otworów pod czopy należy wpisać oznaczenie 0, w przypadku otworów wstępnych należy napisać oznaczenie ow i dopisać średnicę otworu nietolerowanego (np. ow25 ) (przy otworach wstępnych brak wyk. WD ), l 2 długości otworów w piastach [mm] wielkość np. 101 typ np. SEK wykonanie Ex do pracy w przestrzeniach zagrożonych wybuchem WS specjalne (indywidualne uzgodnienia)

59 SPRZĘGŁA PODATNE informacje ogólne fena.pl WYWAŻANIE: Sprzęgła są standardowo wyważane statycznie (jeżeli ze względu na prędkość obrotową wyższą niż maksymalna określona w katalogu nie uzgodniono inaczej). Po uzgodnieniu istnieje możliwość wyważania dynamicznego każdego sprzęgła. MAKSYMALNE ODCHYŁKI: Podane wartości maksymalnych odchyłek ( x osiowa, y promieniowa, Δl 0 kątowa) nie mogą występować jednocześnie. Dla sprzęgieł typu SEK przy prędkości powyżej 500 obr./min do wielkości sprzęgła 103 i powyżej 250 obr./min dla wielkości 104 i większych odchyłki promieniowe i kątowe nie powinny przekraczać 50% wartości odchyłek podanych w tabeli. l 0 max A4 2 y x l 0 min Δl 0 = l 0 max l 0 min Typ SEK FENEX ABF Wielkość sprzęgła x 1,2 1,5 1,5 2,0 3,0 4, ,5 2 y 0,5 0,5 0,6 0,6 0,7 0,7 0,8 0,5 0,7 0,3 Δl 0 1,2 1,6 1,8 2,2 2,4 2,6 3 0,4 0,5 0,2

60 fena.pl SPRZĘGŁA PODATNE SEK Przykład oznaczenia sprzęgła SEK o momencie nominalnym M n = Nm, średnicach otworów w piastach =140 mm, d 2 =180 mm, długościach otworów w piastach =200 mm, l 2 =240 mm, wielkości 103 (sposób oznaczania patrz strona A4-1): Sprzęgło podatne / / SEK A4 3 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne D D 1 d 2 D 2 i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. f l 2 L= +l 2 +f, d 2, ) 2 Moment nominalny M n f D D 1, D Maks. prędk. obrotowa Moment bezwład. Masa 2) Wielkość i typ 2 min max nomin. max n sprzęgła max I m Nm mm 1/min kgm 2 kg , , , , , , , , , , , , , , SEK 102 SEK 103 SEK 104 SEK 105 SEK 106 SEK 108 SEK

61 SPRZĘGŁA PODATNE FENEX fena.pl Przykład oznaczenia sprzęgła FENEX o momencie nominalnym Mn=5000 Nm, średnicach otworów w piastach =60 mm, d 2 =55 mm, długościach otworów w piastach =85 mm, l 2 =75 mm, wielkości 250 (sposób oznaczania patrz strona A4-1): Sprzęgło podatne /85-55/ FENEX w wykonaniu Ex Sprzęgło podatne /85-55/ FENEX-Ex z otworami wstępnymi Sprzęgło podatne 5000-ow/85-ow/ FENEX A4 4 D d 2 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. f l 2 L= +l 2 +f Moment nominalny M n d 2, l 2 1) f D Maks. prędk. obrotowa Moment bezwład. Masa 2) max max nomin. n max I m Wielkość i typ sprzęgła Nm mm 1/min kgm 2 kg ,23 30,8 250 FENEX , FENEX

62 fena.pl SPRZĘGŁA PODATNE ABF Przykład oznaczenia sprzęgła ABF o momencie nominalnym M n =150 Nm, średnicach otworów w piastach =38 mm, d 2 =32 mm, długościach otworów w piastach =60 mm, l 2 =45 mm, wielkości 76 (sposób oznaczania patrz strona A4-1): Sprzęgło podatne /60-32/45-76 ABF z otworami wstępnymi Sprzęgło podatne 150-ow/60-ow/45-76 ABF wkręty dociskowe tylko w wykonaniu WD A4 5 D d 2 f l 2 L= +l 2 +f Moment nominalny M n, d 2, l 2 1) f D Maks. prędk. obrotowa Moment bezwład. Masa 2) wstępny max nomin. wydłuż. n max I m Wielkość i typ sprzęgła Nm mm 1/min kgm 2 kg , ,063 1,40 76 ABF Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast.

63 SPRZĘGŁA PODATNE NPX fena.pl Przykład oznaczenia sprzęgła NPX typu A o momencie nominalnym M n =360 Nm, średnicach otworów w piastach =38 mm, d 2 =24 mm, długościach otworów w piastach =55 mm, l 2 =55 mm wielkości 140 (sposób oznaczanie patrz strona A4-1): Sprzęgło podatne /55-24/ NPX-A w wykonaniu WD Sprzęgło podatne /55-24/ NPX-A-WD bez otworów Sprzęgło podatne 360-0/55-0/ NPX-A wkręty dociskowe tylko w wykonaniu WD wkręty dociskowe tylko w wykonaniu WD A4 6 D D 1 d 2 D 2 D D 1 d 2 D 2 f f L= +l 2 +f l 2 Typ A L= +l 2 +f l 2 Typ B Moment nominalny M n max max l 2 f D D 1 D 2 Maks. prędk. obrotowa Typ A Typ B Typ A Typ B n max Typ A Typ B Masa m Wielkość sprzęgła Nm mm 1/min kg , , , , ,3 4, ,44 6, ,19 8, , ,15 16, ,63 23, ,99 30, , Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9

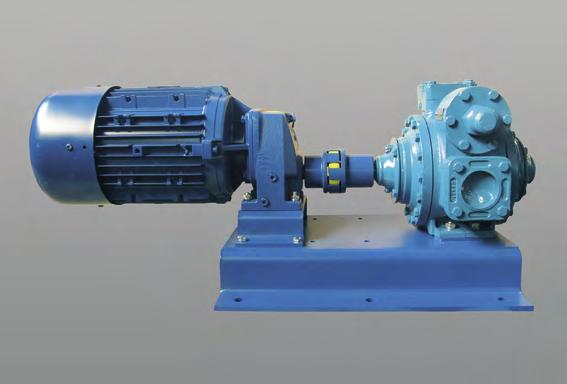

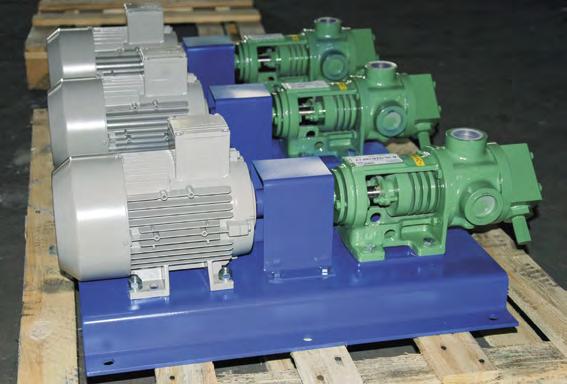

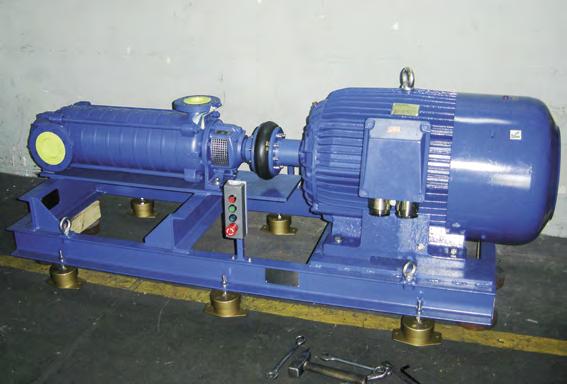

64 fena.pl PRZYKŁADY ZASTOSOWAŃ A4 7 Agregat pompowy sprzęgło przeponowe ASM Agregat pompowy sprzęgło oponowe ASO Agregat pompowy Agregat pompowy sprzęgło jednowkładkowe ASR

65 SPRZĘGŁA WYSOKOPODATNE spis treści fena.pl A5 1 INFORMACJE OGÓLNE A5 4 SPRZĘGŁA OPONOWE ASO A5 11 SPRZĘGŁA ELASTYCZNE RAPTOR A5 5 SPRZĘGŁA OPONOWE ASOT z tulejami zaciskowymi A5 14 SPRZĘGŁA PNEUMATYCZNE APN system regulacji płynnego strojenia układów mechanicznych A5 0 A5 6 SPRZĘGŁA KABŁĄKOWE AUK A5 16 METALOWE SPRZĘGŁA PODATNE SKRĘTNIE MSPS A5 7 SPRZĘGŁA PRZEPONOWE ASM z możliwością wymiany wkładki bez konieczności rozsuwania czopów A5 18 WYKONANIA SPECJALNE A5 9 SPRZĘGŁA WYSOKOPODATNE SETT

66 fena.pl SPRZĘGŁA WYSOKOPODATNE informacje ogólne A5 1 Sprzęgła wysokopodatne charakteryzują się: wysoką podatnością skrętną, łagodzeniem przebiegu zmian momentu obrotowego bezobsługowością, tłumieniem drgań i kompensacją odchyłek położenia łączonych czopów, możliwością demontażu elementu elastycznego bez konieczności rozsuwania łączonych sprzęgłem czopów (AUK, ASO, ASOT, RAPTOR), możliwością wykonania z sprzęgieł z ogranicznikiem kąta skręcenia (OKS) wydłużającym trwałość elementu elastycznego, możliwością pracy z silnikami elektrycznymi i spalinowymi, bardzo wysoką wytrzymałością (ASM), łatwy montaż i demontaż piast z czopów dzięki zastosowaniu tulei zaciskowych (ASOT, RAPTOR-E...T). ZASTOSOWANIE: pompy, dmuchawy, sprężarki, mieszalniki, przenośniki, kruszarki, wentylatory, inne maszyny i urządzenia. MATERIAŁ: stal; wkładka elastyczna: guma, poliuretan, kauczuk naturalny (RAPTOR); tarcze i bębny hamulcowe: standardowo stal S355J2 (dopuszczalne inne materiały po uzgodnieniu) WARUNKI PRACY WKŁADKI ELASTYCZNEJ: praca w zakresie temperatur ASO, ASOT od 50 C do +50 C (od 15 C do +70 C w wykonaniu Ex), ASM od 30 C do +100 C, AUK od 50 C do +50 C, SETT od 30 C do +80 C (chwilowo do +100 C), RAPTOR od 43 C do +105 C. PRACA W STREFACH ZAGROŻONYCH WYBUCHEM Sprzęgła w wykonaniu Ex (patrz sposób oznaczenia) są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem (grupy: I M2, II 2D, II 2G). Sprzęgła RAPTOR: I M2 c, II 2 GD c 100 C (T5). SPOSÓB OZNACZENIA (sprzęgła ASO, ASOT, AUK, ASM): nazwa M n D H B* L H * / d 2 / l 2 wielkość typ odmiana wykonanie* SPOSÓB OZNACZENIA (sprzęgła RAPTOR): nazwa M n / d 2 / l 2 L RAPTOR typ i wielkość liczba tulei* wykonanie* * tylko jeżeli dotyczy

67 SPRZĘGŁA WYSOKOPODATNE informacje ogólne fena.pl nazwa M n D H B L H, d 2, l 2 np. sprzęgło oponowe moment nominalny [Nm] średnica szerokość bębna lub tarczy hamulcowej [mm] (tylko odmiany C, D sprzęgieł ASM; szerokość bębna można w oznaczeniu pomijać jeżeli jest równa szerokości katalogowej) odległość osi symetrii bębna lub tarczy hamulcowej od krawędzi piasty [mm] (tylko odmiany C, D sprzęgieł ASM) średnice otworów [mm] (przy sprzęgłach z bębnem lub tarczą hamulcową strona przekładni ( z wyjątkiem SETT), w przypadku zamawiania sprzęgła bez otworów pod czopy należy wpisać oznaczenie 0, w przypadku otworów wstępnych należy napisać oznaczenie ow i dopisać średnicę otworu nietolerowanego (np. ow25 ) (przy otworach wstępnych brak wyk. WD ) długości otworów w piastach [mm] L długość całkowita sprzęgła należy określić w przypadku piast o długościach innych niż nominalne lub w przypadku gdy wymagana długość całkowita L jest inna niż wynikająca z wymiarów nominalnych określonych w katalogu liczba tulei dystansowych tylko dla typu wydłużonego ES, w przypadku braku określenia, standardowo dostarczana jest dwuczłonowa wkładka z dwoma tulejami dystansowymi wielkość np. 070 typ np. ASO odmiana np. C wykonanie Ex do pracy w przestrzeniach zagrożonych wybuchem WS specjalne (indywidualne uzgodnienia) OKS z ogranicznikiem kąta skręcenia A5 2 WYWAŻANIE: Sprzęgła są standardowo wyważane statycznie (jeżeli ze względu na prędkość obrotową wyższą niż maksymalna określona w katalogu nie uzgodniono inaczej). Po uzgodnieniu istnieje możliwość wyważania dynamicznego każdego sprzęgła. MAKSYMALNE ODCHYŁKI: Podane wartości maksymalnych odchyłek ( x osiowa, y promieniowa, α kątowa) nie mogą występować jednocześnie. α l 0 max y x l 0 min Δl 0 = l 0 max l 0 min

68 fena.pl SPRZĘGŁA WYSOKOPODATNE informacje ogólne Typ Wielkość sprzęgła ASO, ASOT x 1,3 1,7 2,0 2,3 2,6 3,0 3,3 3,7 4,0 4,6 5,3 6,0 6,6 7,3 8,2 y 1,1 1,3 1,6 1,9 2,1 2,4 2,6 2,9 3,2 3,7 4,2 4,8 5,3 5,8 6,6 α [ ] 4 Przy prędkości powyżej 1500 obr./min do wielkości sprzęgła 100, powyżej 1000 obr./min do wielkości 180 i powyżej 500 obr./min dla większych o80 odchyłki promieniowe i kątowe nie powinny przekraczać 50% wartości odchyłek podanych w tabeli. A5 3 Typ Wielkość sprzęgła AUK x y 2,5 2,5 3,0 3,5 3,5 4,5 4,5 α [ ] 4 Typ Wielkość sprzęgła SETT x y α [ ] 1 Typ Wielkość sprzęgła ASM x 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 6,5 6,5 7,0 7,0 8,0 8,5 y 1,0 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 4,5 4,5 4,5 5,0 5,0 α [ ] 1,0 1,5 Przy prędkości powyżej 1000 obr./min do wielkości sprzęgła 006 i powyżej 500 obr./min dla większych od 006 odchyłki promieniowe i kątowe nie powinny przekraczać 50% wartości odchyłek podanych w tabeli. Wielkość sprzęgła RAPTOR Odchyłka kątowa α [ ] Odchyłka osiowa x [mm] Odchyłka promieniowa y [mm] E2 E10 4 E20 E50 3 E60 E80 2 7,94 4,76 E100 E140 1,5

69 SPRZĘGŁA OPONOWE ASO fena.pl Przykład oznaczenia sprzęgła ASO o momencie nominalnym M n =250 Nm, średnicach otworów w piastach =38 mm, d 2 =42 mm, długościach otworów w piastach =55 mm, l 2 =80 mm, wielkości 070: (sposób oznaczania patrz strona A5-1): Sprzęgło oponowe /55-42/ ASO w wykonaniu Ex Sprzęgło oponowe /55-42/ ASO-Ex z otworami wstępnymi Sprzęgło oponowe 250-ow/55-ow/ ASO wielkość ASO wielkość ASO wkręty dociskowe tylko w wykonaniu WD A B D 1 D 1 d 2 D Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane A5 4 w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długo- ściami piast. 3) Wymiar na jaki trzeba odkręcić śruby dociskające pierścień dociskowy aby była możliwa wymiana opony. f/2 f l 2 L= +l 2 +f, d 2, ) 2 Maks. prędk. obrotowa Moment bezwład. 2) Masa 2) Moment nominalny M n f D D 1 A B 3) wstępny 1) max nomin. n max I m Nm mm 1/min kgm 2 kg Wielkość i typ sprzęgła ,0015 1,8 040 ASO ,0024 2,6 050 ASO ,011 4,5 060 ASO ,019 7,0 070 ASO ,038 11,0 080 ASO ,067 15,9 090 ASO ,116 22,4 100 ASO ,175 29,8 110 ASO ,298 41,0 120 ASO ,557 53,8 140 ASO ,07 91,5 160 ASO , ASO , ASO , ASO , ASO

70 fena.pl SPRZĘGŁA OPONOWE ASOT z tulejami zaciskowymi Przykład oznaczenia sprzęgła ASOT o momencie nominalnym M n =250 Nm, z tuleją zaciskową zewnętrzną TZ z otworem =38 mm oraz tuleją wewnętrzną TW z otworem d 2 =45 mm, wielkości 070: (sposób oznaczania patrz strona A5-1): Sprzęgło oponowe TZ-45TW-070 ASOT układ tulei zaciskowych wewnętrznych i zewnętrznych może być dowolny wielkość ASOT wielkość ASOT A B A5 5 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami tuleja zaciskowa wewnętrzna TW C i nominalnymi długościami piast. 2) Wymiar na jaki trzeba odkręcić śruby dociskające pierścień dociskowy aby była możli- d 2 D wa wymiana opony. 3) Długość śrub mocujących tuleje zaciskowe (podane dla tulei w wielkości odpowied- niej dla wykonania TZ). B f/2 f l 2 L= +l 2 +f tuleja zaciskowa zewnętrzna TZ Moment nominalny M n Piasta z tuleją TW Piasta z tuleją TZ f D A B 2) C 3) obrotowa Maks. prędk. Moment bezwład. 1) Masa 1) Wielkość i typ sprzęgła, d 2, d 2, l 2 tuleja, l 2 tuleja min max min max n max I m Nm mm 1/min kgm 2 kg ,0015 1,8 040 ASOT ,0024 2,6 050 ASOT ,011 4,5 060 ASOT ,019 7,0 070 ASOT ,038 11,0 080 ASOT ,067 15,9 090 ASOT ,116 22,4 100 ASOT ,175 29,8 110 ASOT ,298 41,0 120 ASOT ,557 53,8 140 ASOT ,07 91,5 160 ASOT , ASOT , ASOT , ASOT

71 SPRZĘGŁA KABŁĄKOWE AUK fena.pl Przykład oznaczenia sprzęgła AUK o momencie nominalnym M n =500 Nm, średnicach otworów w piastach =40 mm, d 2 =45 mm, długościach otworów w piastach =80 mm, l 2 =110 mm, wielkości 003: (sposób oznaczania patrz strona A5-1): Sprzęgło kabłąkowe /80-45/ AUK w wykonaniu Ex Sprzęgło kabłąkowe /80-45/ AUK-Ex z otworami wstępnymi Sprzęgło kabłąkowe 500-ow/80-ow/ AUK D 1 d 2 D A5 6 f l 2 L= +l 2 +f Moment nominalny M n, d 2, l 2 1) D D 1 f Maks. prędk. obrotowa max nomin. n max I m Moment bezwład. 2) Masa 2) Wielkość i typ sprzęgła Nm mm 1/min kgm 2 kg ,016 6,8 001 AUK ,028 10,7 002 AUK ,120 16,2 003 AUK ,135 25,5 004 AUK ,205 37,5 005 AUK ,28 47,5 006 AUK ,81 85,0 007 AUK , AUK Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN- 70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast.

72 fena.pl SPRZĘGŁA PRZEPONOWE ASM A5 7 Przykład oznaczenia sprzęgła ASM z bębnem hamulcowym o momencie nominalnym M n =440 Nm, średnicy bębna hamulcowego D H =320 mm, odległości osi symetrii płaszcza bębna hamulcowego L H =100 mm, średnicach otworów w piastach =60 mm, d 2 =50 mm, długościach otworów w piastach =65 mm, l 2 =70 mm, wielkości 003, w odmianie C: (sposób oznaczania patrz strona A5-1): Sprzęgło przeponowe /65-50/ ASM-C w wykonaniu Ex Sprzęgło przeponowe /65-50/ ASM-C-Ex z otworami wstępnymi Ø20 Sprzęgło przeponowe ow20/65-ow20/ ASM-C Odmiany: A rozłączne po demontażu przepon gumowych B rozłączne bez demontażu przepon gumowych C odmiana A z bębnem hamulcowym D odmiana B z bębnem hamulcowym D H D H odmiana C L H * B B odmiana A d 2 D f l 2 * odległości osi symetrii płaszcza bębna hamulcowego od krawędzi piasty L H dotyczy wykonania C i D; L H = +l 0 (l 0 patrz tabela) L H * odmiana D L= +l 2 +f odmiana B Moment nominalny M n Maks. prędk. obrotowa Odmiana A, B Moment Maks. prędk. Masa 1) bezwład. 1) obrotowa Odmiana C, D Moment bezwład. 1) Masa 1) n max I m n max I m max d 2 max 2) nomin. l 2 2) nomin. f 4) D D H 3) B 3) l 0 4) Wielkość i typ sprzęgła Nm 1/min kgm 2 kg 1/min kgm 2 kg mm ,015 6, ,060 12, ASM ,035 13, ,154 19, ASM ,102 19, ,541 42, ASM ,210 28, ,672 50, ASM ,465 51, ,64 86, ASM ,07 95, ,23 128, ASM ,10 123, ,68 163, ASM Ciąg dalszy tabeli na następnej stronie

73 SPRZĘGŁA PRZEPONOWE ASM fena.pl Kontunuacja tabeli z poprzedniej strony Moment nominalny M n Maks. prędk. obrotowa Odmiana A, B Moment Maks. prędk. Masa 1) bezwład. 1) obrotowa Odmiana C, D Moment bezwład. 1) Masa 1) n max I m n max I m max d 2 max 2) nomin. l 2 2) nomin. f 4) D D H 3) B 3) l 0 4) Wielkość i typ sprzęgła Nm 1/min kgm 2 kg 1/min kgm 2 kg mm ,05 210, ,3 285, ASM ,35 285, ,3 362, ASM ,35 285, ,6 406, ASM ,50 335, ASM ,25 360, ASM ,85 392, ASM ASM A5 8 Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. 2) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne podane w tabeli. Wymiar l 2 jest jednocześnie wymiarem minimalnym. 3) Na życzenie wykonujemy sprzęgła z innymi bębnami hamulcowymi niż podane w tabeli. 4) Po uzgodnieniu możliwe jest wykonanie sprzęgła z innym wymiarem niż podany w tabeli. Wykonania specjalne: α z połączeniem kołnierzowym ASM-K z ogranicznikiem kąta skręcenia ASM-OKS

74 fena.pl SPRZĘGŁA WYSOKOPODATNE SETT Przykład oznaczenia sprzęgła SETT o średnicach otworów w piastach =70 mm, d 2 =80 mm, długościach otworów w piastach =140 mm, l 2 =140 mm, długości całkowitej L=390, wielkości 100: Sprzęgło wysokopodatne 70/140-80/ SETT sprzęgło jest standardowo w wykonaniu Ex SPOSÓB OZNACZENIA: nazwa / d 2 / l 2 L wielkość typ odmiana* L H * D H * / D 1 * B* wykonanie* A5 9 * tylko jeżeli dotyczy danego typu nazwa sprzęgło wysokopodatne, d 2 średnice otworów [mm] (przy sprzęgłach z bębnem lub tarczą hamulcową d 2 strona przekładni), w przypadku zamawiania sprzęgła bez otworów pod czopy należy wpisać oznaczenie 0, w przypadku otworów wstępnych należy napisać oznaczenie ow i dopisać średnicę otworu nietolerowanego (np. ow25 ) (przy otworach wstępnych brak wyk. WD ), l 2 długości otworów w piastach [mm] L długość całkowita sprzęgła [mm] wielkość np. 200 typ SETT D H B średnica x szerokość bębna lub tarczy hamulcowej [mm] (tylko odmiany B, C, D ) szerokość bębna można w oznaczeniu pomijać jeżeli jest równa szerokości katalogowej) D 1 maksymalna średnica podtoczenia tarczy hamulcowej L H odległość osi symetrii bębna lub tarczy hamulcowej od krawędzi piasty [mm] (tylko odmiany B, C, D ) odmiana np. C wykonanie WS specjalne (indywidualne uzgodnienia) D (F8) l 2 d 2 (F8) L

75 SPRZĘGŁA WYSOKOPODATNE SETT fena.pl odmiana B odmiana C b L H b L H D (F8) l 2 d 2 (F8) D 1 D H D (F8) l 2 d 2 (F8) D H A5 10 odmiana D L H L L Moment nominalny M n Moment maksymalny M max D, d 2, l 2 1) L 1) Moment bezwład. Masa max nomin. I m Wielkość i typ sprzęgła Nm mm kgm 2 kg , SETT , SETT , SETT , SETT D (F8) l 2 d 2 (F8) D H Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne podane w tabeli. Wymiar l 2 jest jednocześnie wymiarem minimalnym. L B

76 fena.pl SPRZĘGŁA ELASTYCZNE RAPTOR Przykład oznaczenia sprzęgła RAPTOR o momencie nominalnym M n =261 Nm, średnicy otworów w piastach =38mm, d 2 =42 mm, długościach otworów w piastach =l 2 =52 mm, wielkości E20, bez tulei dystansowych (sposób oznaczania patrz strona A5-1): Sprzęgło elastyczne /52-42/52 RAPTOR E20 D 2 D 1 d 2 D D 2 D 1 d 2 D A5 11 f w f m f f w m f z l 2 RAPTOR-E... f z l 2 L= +l 2 +f L= +l 2 +f RAPTOR-E...-T Maks. RAPTOR-E... RAPTOR-E...-T Typ i Moment prędk. d wielkość 1, d 2, l 2 f, d 2, l 2 f D M sprzęgła max obrotowa Masa Tuleja Masa 2 D D 1 nomin. D n m 1) zaciskowa 1 nomin. max nomin. 4) max nomin. m 1) max f z f w f m f z f w f m Nm 1/min mm mm mm E , E , E , , E , , E , , E , , E , , E , , E , , E , , E , , E , , E ) , , E ) , , E , , Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M z tolerancją Js9. Sprzęgła są standardowo wykonane z wkrętami dociskowymi (dotyczy sprzęgieł z otworami na gotowo ). 1) Masa dla sprzęgła z maks. otworami i nominalnymi długościami piast. 2) Moment dla wykonania z tulejami zaciskowymi równy 9045 Nm. 3) Moment dla wykonania z tulejami zaciskowymi równy Nm. 4) Istnieje możliwość wykonania piast o długościach innych niż nominalne.

77 SPRZĘGŁA ELASTYCZNE RAPTOR fena.pl Przykład oznaczenia sprzęgła RAPTOR o momencie nominalnym M n =261 Nm, średnicy otworów w piastach =38mm, d 2 =42 mm, długościach otworów w piastach =l 2 =52 mm, wielkości E20, z dwoma tulejami dystansowymi (sposób oznaczania patrz strona A5-1): Sprzęgło elastyczne /52-42/52 RAPTOR ES20-2 D 2 D 1 D d 2 D A5 12 f f f L= +l 2 +f l 2 RAPTOR-ES... (z tulejami dystansowymi) Typ i wielkość sprzęgła Moment M max Maks. prędk. obrotowa n max RAPTOR-ES..., d 2, l 2 f Masa max nomin. 2) min. max m 1) D 1 D 2 D Nm 1/min mm mm ES , ES , ES , ES , ES , ES , ES , ES , ES ES ES , ES , Istnieje możliwość wykonania sprzęgła w innych konfiguracjach niż przedstawione. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M z tolerancją Js9. Sprzęgła są standardowo wykonane z wkrętami dociskowymi (dotyczy sprzęgieł z otworami na gotowo ). 1) Masa dla sprzęgła z maks. otworami, nominalnymi długościami piast oraz z 2 tulejami dystansowymi. 2) Istnieje możliwość wykonania piast o długościach innych niż nominalne.

78 fena.pl SPRZĘGŁA ELASTYCZNE RAPTOR INNE WYKONANIA L H L H RAPTOR-E -STH (z tarczą hamulcową) B RAPTOR-E -SBH (z bębnem hamulcowym) B A5 13 RAPTOR-E -K (kołnierzowe) D d 3 d P D H D 3 n d 4 d 2 D D H d 2 D l 2 L l 2 L RAPTOR-E -OKS (z ogranicznikiem kąta skręcenia) ß D 1 D 2 d 2 D f l 2 L= +l 2 +f L

79 SPRZĘGŁA PNEUMATYCZNE APN system regulacji płynnego strojenia układów mechanicznych UNIWERSYTET TECHNICZNY W KOSZYCACH, WYDZIAŁ MASZYN Katedra inżynierii konstrukcyjnej, samochodowej i transportu fena.pl STRESZCZENIE Na zamieszczonym rysunku w schematyczny sposób przedstawiono układ mechaniczny drgający skrętnie odpowiedni do przeprowadzenia płynnego strojenia za pomocą sprzęgła pneumatycznego (2) oraz dodatkowego systemu regulacji (5). PATENT NR PL B1: Układ mechaniczny strojony w sposób płynny Warszawa, dnia Uprawniony z patentu: Technická Univerzita v Košiciach, Košice, SK Twórca wynalazku: prof. Ing. Jaroslav Homišin, CSc., Košice, SK DOTYCHCZASOWY STAN DOSTROJENIA UKŁADÓW MECHANICZNYCH DRGAJĄCYCH SKRĘTNIE Z powodu nadmiernego drgania skrętnego układów mechanicznych należy przeprowadzić ich odpowiednią zmianę lub dostroić je. Celem dostrojenia jest dostosowanie parametrów sztywności oraz tłumienia zastosowanych sprzęgieł pneumatycznych tak, aby podczas cyklu pracy nie powstało niebezpieczne drganie skrętne. Wszystkie obecnie przeprowadzane strojenia układów mechanicznych są ingerencjami w ich dynamikę w stanie spoczynku, tj. przed ich uruchomieniem. Następnie układ pracuje z dostrojonymi (wcześniej dostosowanymi) charakterystycznymi właściwościami sprzęgła elastycznego, które jednak podczas jego eksploatacji są stałe i niezmienne, oczywiście jeśli nie uwzględniamy starzenia się i zmęczenia jego elementów elastycznych. W wyniku starzenia się i zmęczenia sprzęgło pneumatyczne stopniowo traci swoje pierwotne pozytywne właściwości, w wyniku czego wcześniej dostrojony układ mechaniczny zaczyna być rozstrojony. Wynika z tego, że strojenie układu mechanicznego powinno być przeprowadzane w nowy sposób sposób płynny, tj. strojenia układu mechanicznego podczas jego pracy. Konstrukcje obecnie stosowanych układów mechanicznych nie spełniają wymagań koniecznych do przeprowadzenia płynnego strojenia. PODSTAWA PŁYNNEGO STROJENIA UKŁADÓW MECHANICZNYCH DRGAJĄCYCH SKRĘTNIE Wspomniane niedoskonałości zostały usunięte w przedstawionym na rysunku układzie mechanicznym drgającym skrętnie, który spełnia wymagania konieczne do przeprowadzenia płynnego strojenia. Podstawą wynalazku jest to, że udoskonalony przez nas układ mechaniczny drgający skrętnie zawiera sprzęgło pneumatyczne sterowane przez dodatkowy system regulacji. Podstawą teoretyczną płynnego strojenia układu mechanicznego drgającego skrętnie jest możliwość przeprowadzenia płynnej zmiany ciśnienia medium gazowego p (patrz tabela) w sprzęgle pneumatycznym podczas jego pracy. Poprzez płynną zmianę ciśnienia medium gazowego w sprzęgle zapewnimy zmianę jego podstawowej właściwości dynamicznej, tj. dynamiczną sztywność skrętną k d (patrz tabela). Poprzez zmianę dynamicznej sztywności skrętnej zmieniamy częstotliwość drgań własnych układu mechanicznego tak, aby w pełnym zakresie roboczym częstotliwości obrotu nie pojawił się stan rezonansu. Regulacja płynnej zmiany ciśnienia medium gazowego w danym sprzęgle zapewniona jest przez dodatkowy system regulacji, który stanowi nieodłączną część skonstruowanego układu mechanicznego. Ponadto udoskonalony przez nas układ mechaniczny, w porównaniu z obecnie stosowanymi układami mechanicznymi, ma przewagę polegającą na tym, że poprzez zastosowanie sprzęgła pneumatycznego i dodatkowego systemu regulacji jesteśmy w stanie przeprowadzić płynne strojenie, tj. strojenie układu mechanicznego podczas jego pracy. PRZYKŁAD PRZEPROWADZENIA PŁYNNEGO STROJENIA UKŁADÓW MECHANICZNYCH DRGAJĄCYCH SKRĘTNIE Część napędowa (1) złożona na przykład z silnika elektrycznego uruchamia za pomocą sprzęgła pneumatycznego (2) napędzaną (obciążaną) część (3) układu mechanicznego drgającego skrętnie, złożonego na przykład z dowolnego urządzenia tłokowego. Zmiana ciśnienia medium gazowego w sprzęgle (2) regulowana jest przez dodatkowy system regulacji (5), a sam dopływ medium gazowego do danego sprzęgła jest zapewniany dzięki systemowi dopływu, składającemu się z przewodu (6), przyłącza rotacyjnego (4) oraz odwracalnego tłoku silnika elektrycznego (1). Podczas pracy układu mechanicznego w niekorzystnej fazie jego cyklu roboczego, tj. gdy częstotliwość przenoszonego obciążenia jest równa lub bliska częstotliwości drgań własnych układu, czyli mówimy, że układ znajduje się w zakresie drgań rezonansowych lub drgań zbliżonych do stanu rezonansu, dochodzi do rozedrgania całego układu. Rozedrganie całego układu charakteryzuje odbierany sygnał S n, regulowany i sterowany przez system regulacji (5), co oznacza natychmiastową zmianę ciśnienia medium gazowego p w sprzęgle pneumatycznym podczas pracy urządzenia. p 6 5 sygnał S n A5 14

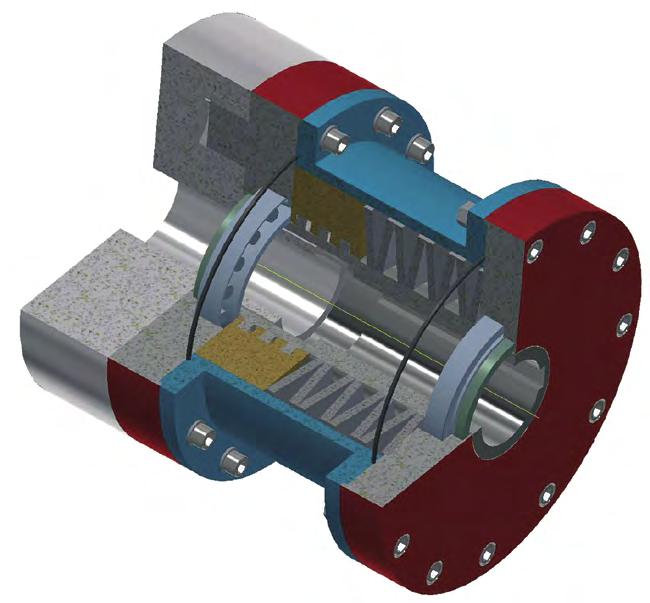

80 fena.pl UNIWERSYTET TECHNICZNY W KOSZYCACH, WYDZIAŁ MASZYN Katedra inżynierii konstrukcyjnej, samochodowej i transportu SPRZĘGŁA PNEUMATYCZNE APN system regulacji płynnego strojenia układów mechanicznych A5 15 Poprzez płynną zmianę ciśnienia medium gazowego w sprzęgle płynnie zmieniamy częstotliwość drgań własnych układu, czyli dostosowujemy ją do częstotliwości przenoszonego urządzenia tak, aby podczas cyklu pracy układ mechaniczny nie znalazł się w stanie rezonansu. ZASTOSOWANIE W PRZEMYŚLE Udoskonalenie obecnie istniejących układów mechanicznych tak, aby spełniały wymagania konieczne do przeprowadzenia płynnego strojenia przy pomocy sprzęgieł pneumatycznych oraz dodatkowego systemu regulacji, podnosi poziom techniczny i niezawodność funkcjonowania wszystkich układów mechanicznych drgających skrętnie. Dzięki strojeniu układu mechanicznego drgającego skrętnie podczas pracy zapewniamy, aby podczas cyklu pracy nie pojawił się stan rezonansu lub bliski rezonansowi i równocześnie powstające w wyniku tego stanu niebezpieczne drgania skrętne. Problematyka płynnego dostrojenia układu mechanicznego jest zaliczana do dziedziny dowolnych układów mechanicznych drgających skrętnie, najczęściej do dziedziny układów mechanicznych z tłokowym urządzeniem napędzającym lub napędzanym. BUDOWA I ZASADA DZIAŁANIA Sprzęgło składa się z części napędowej i napędzanej, między którymi znajduje się komora sprężania. Komora sprężania tworzona jest poprzez elementy pneumatyczno-elastyczne rozmieszczone stycznie na obwodzie. Element pneumatyczny to mieszek gumowo-kordowy wypełniony sprężonym powietrzem. W zależności od rozwiązania konstrukcyjnego sprzęgło może być przeznaczone do pracy w jednym kierunku (jednostronne) lub w dwu kierunkach (dwustronne). Podczas przenoszenia momentu obrotowego w sprzęgle jednostronnym wszystkie mieszki są ściskane, natomiast w sprzęgle dwustronnym połowa mieszków jest ściskana, a połowa rozciągana. Po zamontowaniu sprzęgła komora sprężania zostaje napełniona sprężonym powietrzem. W celu zapewnienia jego jednakowego ciśnienia we wszystkich mieszkach mogą być one połączone przewodami. W zależności od ciśnienia uzyskuje się odpowiednią charakterystykę sprzęgła dla określonej wielkości momentu obrotowego. Może być ono regulowane w zakresie o00 do 800 kpa. Sprzęgło może być także wyposażone w regulator, kontrolujący i sterujący ciśnieniem w komorze sprężania w trakcie pracy. Umożliwia on dostosowywanie parametrów sprzęgła do zmieniających się warunków pracy. ZALETY łagodzenie przebiegu zmian momentu obrotowego, tłumienie drgań, regulowana charakterystyka sprzęgła umożliwiająca dostosowanie własności dynamicznych sprzęgła do dynamiki układu (funkcja tzw. pneumatycznych dostrajaczy drgań skrętnych), bardzo duża trwałość elementów elastycznych (brak zjawiska starzenia elementów elastycznych), stałość parametrów podczas całego okresu eksploatacji, moment obrotowy do 6000 Nm, kąt skręcenia (w zależności od wykonania i ciśnienia sprężonego powietrza) do 10, kompensacja niewspółosiowości czopów.

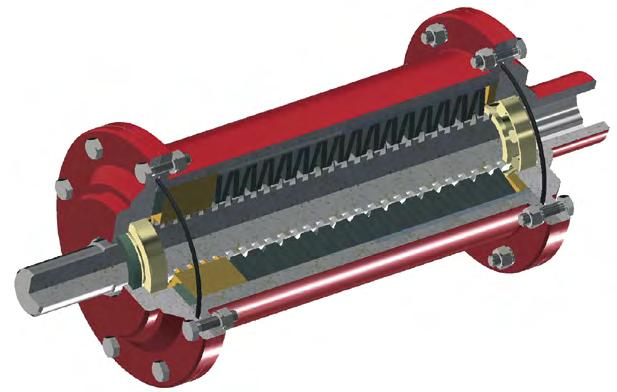

81 METALOWE SPRZĘGŁA PODATNE SKRĘTNIE MSPS POLITECHNIKA ŚLĄSKA W GLIWICACH Wydział Górnictwa i Geologii Katedra Mechanizacji i Robotyzacji Górnictwa fena.pl INFORMACJE OGÓLNE Tendencja do zwiększania efektywności procesów technologicznych poprzez wzrost mocy, a tym samym i wydajności maszyn, przy jednoczesnej optymalizacji ich gabarytów i masy, często prowadzi do wzrostu wzajemnych oddziaływań dynamicznych poszczególnych elementów składowych maszyn. Występujące w układach napędowych oddziaływania dynamiczne są zjawiskami niekorzystnymi. Jak wykazują szerokie analizy, nawet stosunkowo mała siła, stanowiąca oddziaływanie dynamiczne, może przyczynić się do pojawienia się w układzie znacznie większych sił wewnętrznych i przemieszczeń niż znacznie większa siła, ale działająca w sposób statyczny. Jednym z najważniejszych elementów układu napędowego, za pomocą którego można znacznie zredukować obciążenie dynamiczne w napędzie (pochodzące zarówno od czynników zewnętrznych, jak i wewnętrznych), jest sprzęgło. Zaproponowano rozwiązanie przenoszenia napędu w maszynach, pozwalające na ograniczanie występujących niekorzystnych obciążeń dynamicznych, poprzez zastosowanie oryginalnego metalowego sprzęgła podatnego skrętnie (MSPS). BUDOWA SPRZĘGŁA Podstawowymi elementami sprzęgła, stanowiącymi jego człon czynny (wejściowy) są: wał sprzęgła z wykonanym na jego zewnętrznej powierzchni wielozwojowym gwintem niesamohamownym o odpowiednio dużym kącie pochylenia linii śrubowej, co jest warunkiem poprawnego funkcjonowania sprzęgła, tuleja przesuwna, która posiada wykonany na swojej powierzchni wewnętrznej gwint wielozwojowy; gwint ten współpracuje z gwintem wykonanym na wale sprzęgła, stanowiąc ruchowe połączenie gwintowe. Tuleja ta posiada również wykonane na swojej powierzchni zewnętrznej wielowypusty, zestaw odpowiednio dobranych sprężyn talerzowych, stanowiący element podatno- -sprężysty sprzęgła. Natomiast do elementów członu biernego (wyjściowego) można zaliczyć: obudowę sprzęgła z naciętymi na swojej wewnętrznej powierzchni wielowypustami, które współpracują z wielowypustami wykonanymi na zewnętrznej powierzchni tulei przesuwnej, tworząc ruchowe połączenie wielowypustowe, pokrywę zamykającą, która uszczelnia wewnętrzną przestrzeń sprzęgła za pomocą pierścienia uszczelniającego, a zarazem stanowi węzeł łożyskowy wału, piastę sprzęgła, stanowiącą element przyłączeniowy kolejnego zespołu układu napędowego maszyny, np. za pomocą połączenia wpustowego. ZASADA DZIAŁANIA Zasada działania metalowego sprzęgła podatnego skrętnie polega na tym, że roboczy moment obrotowy oddziałuje na stronę czynną sprzęgła bezpośrednio poprzez wał, a następnie przekazywany jest na tuleję przesuwną za pomocą wielozwojowego mechanizmu A5 16

82 fena.pl POLITECHNIKA ŚLĄSKA W GLIWICACH Wydział Górnictwa i Geologii Katedra Mechanizacji i Robotyzacji Górnictwa METALOWE SPRZĘGŁA PODATNE SKRĘTNIE MSPS A5 17 gwintowego. Wzrastająca wartość momentu powoduje obrót wału względem tulei, a zarazem i obudowy sprzęgła. Powstająca siła osiowa w mechanizmie gwintowym zapoczątkowuje ruch posuwisty tulei wzdłuż osi wału (osi sprzęgła). Ograniczenie ruchu tulei tylko do posuwistego zrealizowane jest przez ruchowe połączenie wielowypustowe wykonane między tuleją i obudową sprzęgła. Ruch posuwisty tulei przesuwnej powoduje jednocześnie ściskanie, odpowiednio dobranego do założonej charakterystyki sprzęgła, zestawu sprężyn talerzowych. Ściskanie sprężyn powoduje wytworzenie wewnętrznej siły odkształcenia sprężystego tego zestawu sprężyn. Siła ta w każdym chwilowym ustalonym położeniu tulei przesuwnej równoważy siłę osiową powstającą w mechanizmie gwintowym, która jest wynikiem działania zewnętrznego momentu roboczego. Zaistniałą równowagę sił w mechanizmie gwintowym sprzęgła, zdefiniowaną chwilowym, ustalonym położeniem tulei przesuwnej względem wału i obudowy, definiuje także kąt względnego obrotu członów sprzęgła czynnego i biernego, przy którym to kącie następuje przeniesienie chwilowej wartości momentu roboczego ze strony czynnej na bierną sprzęgła. Każde chwilowe przeciążenie napędu momentem roboczym powoduje dodatkowe ściskanie elementów sprężystych sprzęgła, a zmniejszenie obciążania ich odprężanie. Po całkowitym odciążeniu układu napędowego tuleja przesuwna, naciskana przez odprężający się zestaw sprężyny, wraca do położenia początkowego ustalonego konstrukcyjnie względem osi wału sprzęgła. ZASTOSOWANIE maszyny, których obciążenie ma charakter dynamiczny (np. przenośniki zgrzebłowe, kruszarki itp.) zarówno podczas rozruchu jak i podczas pracy ustalonej, maszyny, charakteryzujące się znacznym momentem obrotowym obciążającym układ napędowy podczas rozruchu (tzw. ciężki rozruch ), przy znacznych przeciążeniach układów napędowych ZALETY zmniejszenie obciążeń dynamicznych napędu i tłumienie zmian momentu obrotowego, łagodzenie rozruchu napędu silnie obciążonego, bardzo duże, projektowane indywidualnie, kąty względnego obrotu członów sprzęgła (ponad kilkaset stopni), bardzo szeroki zakres wartości podatności skrętnej i tłumienia, indywidualny dobór parametrów dynamicznych, geometrycznych oraz regulowanej charakterystyki sprzęgła do danego zastosowania (każdorazowo sprzęgło jest projektowane i dopasowywane do zastosowania w danym, konkretnym układzie napędowym), duża trwałość całego sprzęgła i poszczególnych jego elementów, wykonanych z metalu, w połączeniu np. ze sprzęgłem wkładkowym, zapewnia kompensację niewspółosiowości wałów.

83 SPRZĘGŁA WYSOKOPODATNE wykonania specjalne fena.pl Na życzenie wykonujemy specjalne odmiany sprzęgieł uwzględniające indywidualne życzenia i wymagania zamawiającego. Wykonania specjalne mogą różnić się wymiarami w stosunku do wymiarów katalogowych jak również mogą stanowić nową konstrukcję dostosowaną do potrzeb i konstrukcji maszyny, do której ma być sprzęgło wbudowane. Poniżej przedstawiono kilka przykładowych rozwiązań. ASO-B Sprzęgło oponowe z tuleją dystansową ASO/AMB-WP Zespół sprzęgła oponowego i membranowego z łożyskowanym jednostronnie wałem pośrednim A5 18 ASO-SBH Sprzęgło oponowe z bębnem hamulcowym AUK-SBH Sprzęgło kabłąkowe z bębnem hamulcowym

84 fena.pl PRZYKŁADY ZASTOSOWAŃ A5 19 Sprężarka sprzęgło elastyczne RAPTOR Przenośnik taśmowy sprzegło hamulcowe ASNY-STH Kruszarka sprzęgło elastyczne RAPTOR Napęd rusztu sprzęgło podatne SEK

85 SPRZĘGŁA NIEPODATNE SKRĘTNIE spis treści fena.pl A6 1 INFORMACJE OGÓLNE A6 4 SPRZĘGŁA MEMBRANOWE AMB A6 10 SPRZĘGŁA ZĘBATE DWUSTRONNE SPD A6 11 SPRZĘGŁA ZĘBATE DWUSTRONNE SPD (seria E) A6 7 SPRZĘGŁA ZĘBATE JEDNOSTRONNE SPJ A6 8 SPRZĘGŁA ZĘBATE JEDNOSTRONNE SPJ (seria E) A6 13 SPRZĘGŁA ŁAŃCUCHOWE AFL A6 0 A6 9 SPRZĘGŁA ZĘBATE HAMULCOWE SPJ-SBH (seria E)

86 fena.pl SPRZĘGŁA NIEPODATNE SKRĘTNIE informacje ogólne Sprzęgła niepodatne skrętnie charakteryzują się: zdolnością do pracy w wysokich temperaturach i w szkodliwym środowisku (w całości wykonane z metalu), przenoszeniem wysokich momentów obrotowych przy małych gabarytach i dużych prędkościach obrotowych, kompensacją odchyłek położenia łączonych czopów, brakiem podatności skrętnej (dokładność pozycjonowania), bezobsługowością (AMB), możliwością wymiany membrany bez konieczności rozsuwania łączonych czopów (AMB). ZASTOSOWANIE: maszyny do przemysłu chemicznego, papierniczego, hutniczego, spożywczego, pompy, dmuchawy, sprężarki, mieszalniki, przenośniki, kruszarki, wentylatory, dźwignice, inne maszyny i urządzenia. MATERIAŁ: stal. A6 1 WARUNKI PRACY WKŁADKI ELASTYCZNEJ: praca w zakresie temperatur: AMB do 250 C, SPD, SPJ od 20 C do +80 C. PRACA W STREFACH ZAGROŻONYCH WYBUCHEM Sprzęgła w wykonaniu Ex (patrz sposób oznaczenia) są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem (grupy: I M2, II 2D, II 2G). SPOSÓB OZNACZENIA: nazwa M n / d 2 / l 2 wielkość typ odmiana* wykonanie* * tylko jeżeli dotyczy danego typu nazwa np. sprzęgło membranowe M n moment nominalny [Nm], d 2 (1, 2 ) średnice otworów [mm], w przypadku zamawiania sprzęgła bez otworów pod czopy należy wpisać oznaczenie 0, w przypadku otworów wstępnych należy napisać oznaczenie ow i dopisać średnicę otworu nietolerowanego (np. ow25 ), l 2 długości otworów w piastach [mm] wielkość np. 75 typ np. AMB odmiana np. A wykonanie Ex do pracy w przestrzeniach zagrożonych wybuchem WS specjalne (indywidualne uzgodnienia)

87 SPRZĘGŁA NIEPODATNE SKRĘTNIE informacje ogólne fena.pl WYWAŻANIE: Sprzęgła są standardowo wyważane statycznie (jeżeli ze względu na prędkość obrotową wyższą niż maksymalna określona w katalogu nie uzgodniono inaczej). Po uzgodnieniu istnieje możliwość wyważania dynamicznego każdego sprzęgła. MAKSYMALNE ODCHYŁKI: Podane wartości maksymalnych odchyłek ( x osiowa, y promieniowa, α kątowa) nie mogą występować jednocześnie. y α x A6 2 Typ AMB odmiana A AFL Wielkość sprzęgła x [mm] 0,6 0,8 1 1,2 1,4 1,6 1 1,1 1,3 1,3 1 1,2 1,4 1,75 1,85 2,1 y [mm] α [ ] ,7 0,7 Wielkość sprzęgła Odchyłka kątowa α [ ] Odchyłka osiowa x [mm] Odchyłka promieniowa y [mm] 0,5 0,2 Typ Wielkość sprzęgła AMB odmiana B, C x [mm] 1,2 1,6 2,0 2,4 2,8 3,2 2,0 2,2 2,6 2,6 2,0 2,4 2,8 3,5 y [mm] 0,2 0,2 0,3 0,3 0,4 0,4 0,8 0,4 1,2 1,2 1,1 1,4 1,5 0 α [ ] ,5 1 0,3 2 0, , ,8 Zalecane wartości odchyłek powinny wynosić do 50% wartości odchyłek maksymalnych. 600

88 fena.pl SPRZĘGŁA NIEPODATNE SKRĘTNIE informacje ogólne Typ Wielkość sprzęgła x [mm] y [mm] α [ ] obroty [1/min] SPJ , , , ,1 Odchyłka kątowa α [ ] Wielkość sprzęgła SPJ (seria E) 0, , , , , , , Odchyłka promieniowa y [mm] Odchyłka kątowa α [ ] Wielkość sprzęgła SPD (seria E) 0,35 1,5 45 0,4 1,5 60 0,5 1,5 75 0,6 1,5 95 0,7 1, ,9 1, ,0 1,5 155 A6 3 Typ SPD Wielkość sprzęgła x [mm] y [mm] α [ ] obroty [1/min] ,5 0,7 0,9 1,2 1,3 1,5 1,8 2,1 2, ,3 0,4 0,5 0,7 0,8 0,9 1,1 1,3 1, ,2 0,3 0,4 0,5 0,5 0,6 0,7 0,8 1, ,1 0,1 0,2 0,2 0,3 obroty [1/min] , , ,2 0, , , , , , , ,75 360N 0,75 400N 0,75 450N 0, , , , ,1 1, ,2 1, ,4 1, ,5 1, ,7 1, ,0 1, ,1 1, ,3 1,5 360N 2,5 1,5 400N 2,7 1,5 450N 2,8 1, ,0 1, ,2 1, ,4 1, , ,6 1, , ,7 1, , ,0 1, , ,4 1, , ,8 1, Zalecane wartości odchyłek dla sprzęgieł SPD (seria E), SPJ (seria E) i SPJ-SBH (seria E): do 30% wartości odchyłek maksymalnych. 0, , ,2 1, ,4 1,5 1130

89 SPRZĘGŁA MEMBRANOWE AMB fena.pl Przykład oznaczenia sprzęgła AMB o momencie nominalnym M n =60 Nm, średnicach otworów w piastach =28 mm, d 2 =35 mm, długościach otworów w piastach =30 mm, l 2 =40 mm, wielkości 135 w odmianie A: (sposób oznaczania patrz strona A6-1): Sprzęgło membranowe 60-28/30-35/ AMB-A z otworami wstępnymi Sprzęgło membranowe 60-ow/30-ow/ AMB-A odmiana A odmiana B odmiana C f f D A6 4 2 D d 2 D d 2 D d 2 f l 2 L= +l 2 +f f l 3 f l 2 L= +l 2 +l 3 +2f l 4 l2 L= +l 2 +l 4 +2f odmiana By odmiana Bz pakiet membranowy AMB D 1 2 s l 2 s l 2 pakiet membranowy AMB L= +l 2 +s L= +l 2 +s

90 fena.pl SPRZĘGŁA MEMBRANOWE AMB A6 5 Moment, d 2 d, 1 l 12 1, ) 2 ) 3 ) 4 Maks. prędk. obrotowa Moment bezwład. 2) Masa 2) Wielkość i typ f s D Odmiana nominalny M n wstępny max max nomin. n sprzęgła max I m Nm mm 1/min kgm 2 kg 0, ,3 A , ,6 120 AMB B 8 0, ,4 C 0, ,6 A , ,9 125 AMB B 8 0, ,6 C 0, ,2 A , ,9 135 AMB B 10 0, ,6 C 0,0017 1,8 A , ,8 138 AMB B 12 0, ,4 C 0,0029 2,4 A , ,6 142 AMB B 14 0, ,1 C 0,0068 4,0 A ,0118 6,2 150 AMB B 12 0, ,1 C 0,0087 4,2 A ,0141 6,0 B ,0120 5,3 160 AMB C By 0,0141 6,0 4 Bz 0,016 6,0 A ,0253 8,6 B ,0214 7,5 170 AMB C By 0,0253 8,6 4 Bz Ciąg dalszy tabeli na następnej stronie

91 SPRZĘGŁA MEMBRANOWE AMB fena.pl Kontunuacja tabeli z poprzedniej strony Moment, d 2 d, 1 l 12 1, ) 2 ) 3 ) 4 Maks. prędk. obrotowa Moment bezwład. 2) Masa 2) Wielkość i typ f s D nominalny M n wstępny max max nomin. n sprzęgła max I m Odmiana Nm mm 1/min kgm 2 kg ,031 9,0 A B AMB 70 0, ,6 By 75 4 Bz ,046 11,2 A , ,2 B AMB 72 By 80 0, ,2 4 Bz ,073 14,7 A ,121 22,0 B AMB - 73 By 85 0,121 22,0-6 Bz ,101 17,4 A ,165 25,8 B AMB 83 By 90 0,165 25,8 6 Bz ,223 27,9 A ,381 42,8 B AMB 88 By 100 0,381 42,8 6 Bz ,478 45,1 A AMB 196 0,835 71,3 B ,419 41,4 236 AMB A ,634 52,2 256 AMB A A6 6 Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast lub elementów pośrednich innych niż długości nominalne podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast.

92 fena.pl SPRZĘGŁA ZĘBATE JEDNOSTRONNE SPJ Przykład oznaczenia sprzęgła SPJ o momencie nominalnym M n =3150 Nm, średnicach otworów w piastach =50 mm, d 2 =60 mm, długościach otworów w piastach =80 mm, l 2 =140 mm, wielkości 003: (sposób oznaczania patrz strona A6-1): Sprzęgło zębate jednostronne /80-60/ SPJ z otworami wstępnymi Sprzęgło zębate jednostronne 3150-ow/80-ow/ SPJ n Sprzęgła zębate jednostronne stosuje się parami przy użyciu wału dystansowego. W przypadku w którym wyklucza się niewspółosiowość czopów dopuszczalne jest zastosowanie pojedynczego sprzęgła SPJ. Pokrywy dokręcane śrubami są stosowane od wielkości 005 do 009. Wielkości 004 i mniejsze wykonywane są z pokrywami niedemontowalnymi. D d 2 A6 7 Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. f l 2 L= +l 2 +f, d 2, ) 2 Maks. prędk. obrotowa Moment bezwład. 2) Masa 2) Wielkość i typ Moment nominalny M n f D n wstępny max nomin. wydłuż. n sprzęgła max I m Nm mm 1/min kgm 2 kg ,03 7,2 001 SPJ ,052 13,3 002 SPJ ,105 23,6 003 SPJ ,212 37,6 004 SPJ ,70 76,0 005 SPJ ,15 108,3 006 SPJ ,55 167,7 007 SPJ , ,10 250,1 008 SPJ , ,7 336,5 009 SPJ

93 SPRZĘGŁA ZĘBATE JEDNOSTRONNE SPJ (seria E) fena.pl Przykład oznaczenia sprzęgła typu SPJ o momencie nominalnym M n =22000 Nm, średnicach otworów w piastach =60 mm, d 2 =80 mm, długościach otworów w piastach =105 mm, l 2 =105 mm, wielkości 130: (sposób oznaczania patrz strona A6-1): Sprzęgło zębate jednostronne /105-80/ SPJ n wielkość SPJ L= +l 2 +f wielkość SPJ Sprzęgła zębate jednostronne stosuje się parami przy użyciu wału dystansowego. W przypadku w którym wyklucza się niewspółosiowość czopów dopuszczalne jest zastosowanie pojedynczego sprzęgła SPJ. D D 1 D 2 f l 2 d 2 D 3 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Wymiar określający odsunięcie kosza w celu kontroli położenia piast i sprawdzenia stanu zazębienia. 2) Po uzgodnieniu możliwa jest większa prędkość obrotowa. 3) Moment bezwładności wyznaczono dla sprzęgieł bez otworów. 4) Masę wyznaczono dla sprzęgieł z otworami wstępnymi. 5) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne podane w tablicy. 6) Należy sprawdzić czy połączenie czop/piasta przeniesie wymagany moment obrotowy. m n n 1 A6 8 Moment nominalny M n 6), d 2 l 2 5) f D D 1 D 2 D 3 n n 1 m 1) Maks. prędk. obrotowa 2) Moment bezwład. 3) Masa 4) Wielkość i typ sprzęgła max nomin. wydłuż. nomin. nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg ,5 73,5 81, ,005 4,1 45 SPJ , , , , ,016 8,2 60 SPJ , ,5 61, , ,04 14,6 75 SPJ ,5 77,5 124,5 148, ,107 26,5 95 SPJ ,5 147,5 167, ,197 39,6 110 SPJ , , ,446 60,3 130 SPJ , ,5 116, ,868 90,3 155 SPJ , SPJ , ,3 195 SPJ , ,9 231,1 215 SPJ ,65 285,2 240 SPJ , , ,3 275 SPJ , , SPJ , , , SPJ

94 fena.pl SPRZĘGŁA ZĘBATE HAMULCOWE SPJ-SBH (seria E) Przykład oznaczenia sprzęgła typu SPJ-SBH o momencie nominalnym M n =1300 Nm, średnicy bębna hamulcowego D H =200 mm, odległości osi symetrii płaszcza bębna hamulcowego L H =87 mm, średnicach otworów w piastach =40 mm, d2=45 mm, długościach otworów w piastach =62 mm, l 2 =82 mm, wielkości 45: (sposób oznaczania patrz strona A6-1): Sprzęgło zębate hamulcowe /62-45/82-45 SPJ-SBH L H = +a L= +l 2 +p+f B Sprzęgła zębate jednostronne stosuje się parami przy użyciu wału dystansowego. W przypadku w którym wyklucza się niewspółosiowość czopów dopuszczalne jest zastosowanie pojedynczego sprzęgła SPJ (SPJ-SBH). A6 9 D H D 3 a f p l 2 d 2 D 2 D 1 D Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Wymiar określający odsunięcie kosza w celu kontroli położenia piast i sprawdzenia stanu zazębienia. 2) Moment bezwładności wyznaczono dla sprzęgieł bez otworów. 3) Masę wyznaczono dla sprzęgieł z otworami wstępnymi. 4) Na życzenie wykonujemy sprzęgła z innymi bębnami hamulcowymi niż podane w tablicy. n m Moment nominalny M n, d 2 l 2 p f D D 1 D 2 D 3 D H 4) B 4) a n m 1) Maks. prędk. obrotowa Moment bezwład. 2) Masa 3) Wielkość i typ sprzęgła max nomin. wydłuż. nomin. wydłuż. nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg , , ,5 81, , , , , , , , , , , , , , , , , ,1 68,5 124,5 148, , ,1 45 SPJ-SBH 60 SPJ-SBH 75 SPJ-SBH 95 SPJ-SBH

95 SPRZĘGŁA ZĘBATE DWUSTRONNE SPD fena.pl Przykład oznaczenia sprzęgła SPD o momencie nominalnym M n =3150 Nm, średnicach otworów w piastach =50 mm, d 2 =60 mm, długościach otworów w piastach =80 mm, l 2 =140 mm, wielkości 003: (sposób oznaczania patrz strona A6-1): Sprzęgło zębate dwustronne /80-60/ SPD z otworami wstępnymi Sprzęgło zębate dwustronne 3150-ow/80-ow/ SPD n Pokrywy dokręcane śrubami są stosowane od wielkości 005 do 009. Wielkości 004 i mniejsze wykonywane są z pokrywami niedemontowalnymi. D d 2 A6 10 Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. f l 2 L= +l 2 +f, d 2, ) 2 Maks. prędk. obrotowa Moment bezwład. 2) Masa 2) Wielkość i typ Moment nominalny M n f D n wstępny max min wydłuż. n sprzęgła max I m Nm mm 1/min kgm 2 kg ,03 7,3 001 SPD , SPD , SPD ,212 37,7 004 SPD ,70 78,8 005 SPD ,15 102,6 006 SPD ,55 165,3 007 SPD ,0 260,5 008 SPD ,75 360,0 009 SPD

96 fena.pl SPRZĘGŁA ZĘBATE DWUSTRONNE SPD (seria E) Przykład oznaczenia sprzęgła typu SPD o momencie nominalnym M n =22000 Nm, średnicach otworów w piastach =60 mm, d 2 =80 mm, długościach otworów w piastach =105 mm, l 2 =105 mm, wielkości 130: (sposób oznaczania patrz strona A6-1): Sprzęgło zębate dwustronne /105-80/ SPD A6 11 Moment nominalny M n 5), d 2, l 2 f D D 1 D 2 n m 1) Maks. prędk. obrotowa 2) Moment bezwład. 3) Masa 4) Wielkość i typ sprzęgła max nomin. wydłuż. nomin. wydłuż. n max I m Nm mm 1/min kgm 2 kg ,5 81, ,005 4,1 45 SPD , , ,015 8,0 60 SPD , , , ,040 14,6 75 SPD ,5 124,5 148, ,105 26,1 95 SPD ,5 167, ,191 38,8 110 SPD ,430 59,2 130 SPD , ,842 89,4 155 SPD , ,5 175 SPD , ,1 195 SPD , , ,4 215 SPD , ,0 240 SPD , , ,6 275 SPD , , SPD , SPD , N SPD , N SPD N SPD , SPD SPD SPD SPD SPD SPD SPD SPD SPD SPD SPD

97 SPRZĘGŁA ZĘBATE DWUSTRONNE SPD (seria E) fena.pl Wielkość sprzęgła f N 400N 450N f [mm] f a Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Wymiar określający odsunięcie kosza w celu kontroli położenia piast i sprawdzenia stanu zazębienia. 2) Po uzgodnieniu możliwa jest większa prędkość obrotowa. 3) Moment bezwładności wyznaczono dla sprzęgieł bez otworów. 4) Masę wyznaczono dla sprzęgieł z otworami wstępnymi. 5) Należy sprawdzić czy połączenie czop/piasta przeniesie wymagany moment obrotowy. Ustawienie piast o długościach nominalnych L= +l 2 +f L= +l 2 +f 1 a a A6 12 wielkość SPD L= +l 2 +f wielkość SPD n f l 2 l 2 f 1 D D 1 D 2 f l 2 d 2 L= +l 2 +f 2 a m n f 2 l 2

98 fena.pl SPRZĘGŁA ŁAŃCUCHOWE AFL Przykład oznaczenia sprzęgła łańcuchowego typu AFL o momencie nominalnym M n =11600 Nm, średnicach otworów w piastach =80 mm, d 2 =100 mm, długościach otworów w piastach =180 mm, l 2 =180 mm, wielkości 250: (sposób oznaczania patrz strona A6-1): Sprzęgło łańcuchowe / / AFL w wykonaniu WD Sprzęgło łańcuchowe / / AFL-WD z otworami wstępnymi Sprzęgło łańcuchowe ow/180-ow/ AFL D d 2 A6 13 l 2 L= +l 2 +f Moment nominalny M n, d 2, l 2 1) f D Maks. prędk. obrotowa Masa 2) wstępny max nomin. n max m Wielkość i typ sprzęgła Nm mm 1/min kg , ,42 80 AFL , , AFL , , AFL , , AFL , ,1 180 AFL ,1 210 AFL ,3 230 AFL , ,0 250 AFL , ,0 300 AFL , AFL , AFL , AFL , AFL , AFL , AFL Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominal- nymi długościami piast.

99 SPRZĘGŁA PRZECIĄŻENIOWE spis treści fena.pl A7 1 INFORMACJE OGÓLNE A7 3 SPRZĘGŁA PRZECIĄŻENIOWE APMX A7 4 WYKONANIA SPECJALNE A7 0

100 fena.pl SPRZĘGŁA PRZECIĄŻENIOWE informacje ogólne Sprzęgła przeciążeniowe ograniczają wartość przenoszonego momentu obrotowego do wartości bezpiecznej w przypadku przekroczenia nastawionego momentu poślizgowego następuje poślizg na okładzinach ciernych. Wartość momentu poślizgowego regulowana jest poprzez dokręcanie lub odkręcanie nakrętki regulacyjnej. W przypadku przeciążenia maszyny, które nie ustępuje samoczynnie, należy przewidzieć układ wyłączania automatycznego napędu lub natychmiastowego przez obsługę. Sprzęgło nie jest przeznaczone do pracy na poślizgu ponieważ powoduje to szybkie zużycie okładzin ciernych i spadek momentu poślizgowego wraz ze zmianą ich grubości. Sprzęgła przeciążeniowe charakteryzują się ponadto: kompensacją odchyłek położenia łączonych czopów, podatnością skrętną. ZASTOSOWANIE: napędy łańcuchowe, zębate, pasowe, przenośniki taśmowe, mieszalniki, kombajny węglowe, koparko-zwałowarki, inne maszyny i urządzenia. MATERIAŁ: stal, wkładka elastyczna: poliuretan, okładzina cierna bezazbestowa. A7 1 WARUNKI PRACY WKŁADKI ELASTYCZNEJ: praca w zakresie temperatur od 30 C do +80 C, okładzina cierna zabezpieczona przed kontaktem z olejem i smarami. PRACA W STREFACH ZAGROŻONYCH WYBUCHEM Sprzęgła w wykonaniu Ex (patrz sposób oznaczenia) są przeznaczone do pracy w przestrzeniach zagrożonych wybuchem (grupy: I M2, II 2D, II 2G). Przy takim zastosowaniu sprzęgieł napęd musi być wyposażony z czujnik pracy sprzęgła na poślizgu lub w czujnik temperatury, zapobiegający powstawaniu zbyt wysokich temperatur przy zablokowaniu napędu i pracy sprzęgła na poślizgu. SPOSÓB OZNACZENIA: nazwa M K / d 2 / l 2 wielkość typ wykonanie* * tylko jeżeli dotyczy danego typu nazwa np. sprzęgło przeciążeniowe M k moment poślizgowy [Nm], d 2 średnice otworów [mm], l 2 długości otworów w piastach [mm] wielkość np. 003 typ np. APMX wykonanie WS specjalne (indywidualne uzgodnienia)

101 SPRZĘGŁA PRZECIĄŻENIOWE informacje ogólne fena.pl WYWAŻANIE: Sprzęgła są standardowo wyważane statycznie (jeżeli ze względu na prędkość obrotową wyższą niż maksymalna określona w katalogu nie uzgodniono inaczej). Po uzgodnieniu istnieje możliwość wyważania dynamicznego każdego sprzęgła. MAKSYMALNE ODCHYŁKI: Podane wartości maksymalnych odchyłek ( x osiowa, y promieniowa, Δl 0 kątowa) nie mogą występować jednocześnie. l 0 max y A7 2 x l 0 min Δl 0 = l 0 max l 0 min Wielkość sprzęgła x 1,4 1,5 1,8 2 2,1 2,2 2,6 y 0,3 0,4 0,4 0,4 0,5 0,5 0,5 Δl 0 0,45 0,6 0,7 0,8 0,8 0,9 0,9

102 fena.pl SPRZĘGŁA PRZECIĄŻENIOWE APMX Przykład oznaczenia sprzęgła APMX o momencie poślizgowym M k =250 Nm, średnicach otworów w piastach =35 mm, d 2 =30 mm, długościach otworów w piastach =55 mm, l 2 =60 mm, wielkości 003: (sposób oznaczania patrz strona A7-1): Sprzęgło przeciążeniowe /55-30/ APMX D 1 d 2 D A7 3 f l 2 L= +l 2 +f Moment poślizgowy M k d 2 l 2 f D D 1 Maks. prędk. obrotowa max max min min n max I m Moment bezwład. 1) Masa 1) Wielkość i typ sprzęgła Nm mm 1/min kgm 2 kg ,005 3, APMX ,017 7, APMX ,028 9,3 003 APMX ,059 15,2 004 APMX ,164 27,2 005 APMX ,39 45,7 006 APMX ,68 64,4 007 APMX Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksy- malnymi otworami i nominalnymi długościami piast.

103 SPRZĘGŁA PRZECIĄŻENIOWE wykonania specjalne fena.pl Na życzenie wykonujemy specjalne odmiany sprzęgieł uwzględniające indywidualne życzenia i wymagania zamawiającego. Wykonania specjalne mogą różnić się wymiarami w stosunku do wymiarów katalogowych jak również mogą stanowić nową konstrukcję dostosowaną do potrzeb i konstrukcji maszyny, do której ma być sprzęgło wbudowane. Poniżej przedstawiono kilka przykładowych rozwiązań. APMX-K Sprzęgło przeciążeniowe z połączeniem kołnierzowym APMX-KZ Sprzęgło przeciążeniowe z kołem łańcuchowym A7 4 APMX-SBH Sprzęgło przeciążeniowe z bębnem hamulcowym

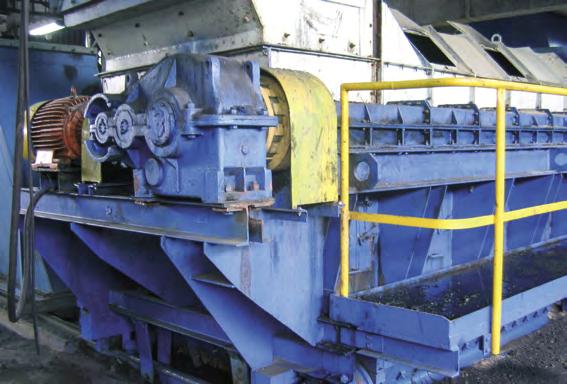

104 fena.pl PRZYKŁADY ZASTOSOWAŃ A7 5 Przesiewacz sprzęgło przeciążeniowe APMX Przenośnik sprzęgło oponowe ASO Przenośnik hamulec górniczy AHG i sprzęgło hamulcowe ASN-SBH Kruszarka sprzęgło oponowe ASO ze ścinanymi kołkami

105 SPRZĘGŁA SZTYWNE spis treści fena.pl A8 1 INFORMACJE OGÓLNE A8 2 SPRZĘGŁA KOŁNIERZOWE ASK A8 3 SPRZĘGŁA ŁUBKOWE ASL A8 4 SPRZĘGŁA ŁUBKOWE ASL (seria 300) A8 0

106 fena.pl SPRZĘGŁA SZTYWNE informacje ogólne Sprzęgła sztywne charakteryzują się: zdolnością do pracy w wysokich temperaturach i w szkodliwym środowisku (w całości wykonane z metalu), przenoszeniem wysokich momentów obrotowych przy małych gabarytach, brakiem podatności skrętnej (dokładność pozycjonowania), bezobsługowością, możliwością demontażu bez rozsuwania czopów (ASL). mogą być stosowane jedynie do łączenia współosiowych wałów. ZASTOSOWANIE: maszyny do przemysłu chemicznego, papierniczego, hutniczego, spożywczego, inne maszyny i urządzenia. MATERIAŁ: stal (ASK, ASL seria 300), żeliwo (ASL). PRACA W STREFACH ZAGROŻONYCH WYBUCHEM Sprzęgła mogą pracować w przestrzeniach zagrożonych wybuchem (grupy: I M2, II 2D, II 2G). SPOSÓB OZNACZENIA: A8 1 nazwa d wielkość typ wykonanie* * tylko jeżeli dotyczy danego typu nazwa np. sprzęgło łubkowe d średnica otworu [mm], w przypadku zamawiania sprzęgła bez otworów pod czop należy wpisać oznaczenie 0, w przypadku otworu wstępnego należy napisać oznaczenie ow i dopisać średnicę otworu nietolerowanego (np. ow25 ) tylko sprzęgła ASK wielkość np. 103 typ np. ASL wykonanie WS specjalne (indywidualne uzgodnienia) WYWAŻANIE: Sprzęgła są standardowo wyważane statycznie (jeżeli ze względu na prędkość obrotową wyższą niż maksymalna określona w katalogu nie uzgodniono inaczej). Po uzgodnieniu istnieje możliwość wyważania dynamicznego każdego sprzęgła.

107 SPRZĘGŁA KOŁNIERZOWE ASK fena.pl Przykład oznaczenia sprzęgła ASK o średnicy otworu d=45, wielkości 103: (sposób oznaczania patrz strona A8-1): Sprzęgło kołnierzowe ASK z otworami wstępnymi Ø20 Sprzęgło kołnierzowe ow ASK Na życzenie klienta jest możliwe wykonanie sprzęgła z otworami do połączenia wałów o dwóch różnych średnicach. D d Moment nominalny M n d D L 1) obrotowa Maks. prędk. max n max I m Moment bezwład. 2) Masa 2) Wielkość i typ sprzęgła Nm mm 1/min kgm 2 kg ,009 5,0 101 ASK , , , , , , , , , , , , , , , ,80 80, ,0 102 ASK 103 ASK 104 ASK 105 ASK 106 ASK ,62 117,0 107 ASK , , , ,30 248,0 108 ASK Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Na życzenie wykonujemy sprzęgła o długościach piast innych niż długości nominalne i wydłużone podane w tablicy. 2) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast. L A8 2

108 fena.pl SPRZĘGŁA ŁUBKOWE ASL Przykład oznaczenia sprzęgła ASL o średnicy otworu d=45, wielkości 103: (sposób oznaczania patrz strona A8-1): Sprzęgło łubkowe ASL Na życzenie klienta jest możliwe wykonanie sprzęgła z otworami do połączenia wałów o dwóch różnych średnicach. D d L A8 3 Moment nominalny M n d Maks. prędk. obrotowa Moment bezwład. 1) Masa 1) Wielkość i typ D L max n sprzęgła max I m Nm mm 1/min kgm 2 kg ,003 3,9 101 ASL ,007 6,5 102 ASL ,013 8,2 103 ASL ,031 13,9 104 ASL ,057 18,4 105 ASL ,099 26,2 106 ASL ,14 31,3 107 ASL , ASL , ASL , ASL , ASL , ASL , ASL , ASL Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast.

109 SPRZĘGŁA ŁUBKOWE ASL (seria 300) fena.pl Przykład oznaczenia sprzęgła ASL o średnicy otworu d=40, wielkości 340: (sposób oznaczania patrz strona A8-1): Sprzęgło łubkowe ASL Na życzenie klienta jest możliwe wykonanie sprzęgła z otworami do połączenia wałów o dwóch różnych średnicach. D d A8 4 L Moment nominalny M n d D L Maks. prędk. obrotowa Moment bezwład. 1) Masa 1) Wielkość i typ n max I m sprzęgła Nm mm 1/min kgm 2 kg , , ASL , , ASL ,0004 0, ASL ,0012 1, ASL ,0025 2, ASL ,0041 3, ASL ,0097 5, ASL Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Rowki wpustowe wykonujemy zgodnie ze zleceniem, standardowo wg PN-70/M-85005, z tolerancją Js9. 1) Masę i moment bezwładności wyznaczono dla sprzęgieł z maksymalnymi otworami i nominalnymi długościami piast.

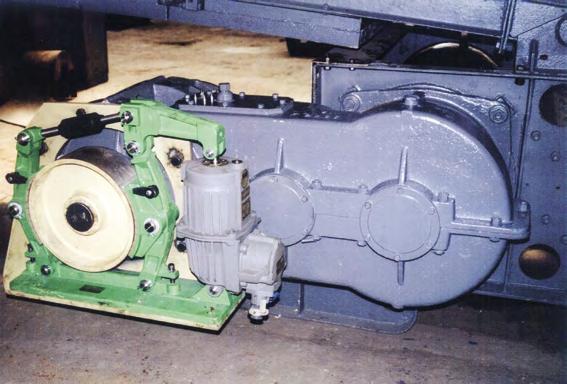

110 fena.pl PRZYKŁADY ZASTOSOWAŃ Napęd jednostki pływającej sprzęgło przeponowe ASM Przenośnik hamulec górniczy AHG i bęben hamulcowy BH A8 5 Przenośnik sprzęgło pneumatyczne APN Wrota szybowe zamek OEZWS-2

111 HAMULCE SZCZĘKOWE BĘBNOWE spis treści fena.pl B1 1 INFORMACJE OGÓLNE B1 5 HAMULCE SZCZĘKOWE AHH ze zwalniakiem elektrohydraulicznym typu ZE lub EB B1 16 HAMULCE SZCZĘKOWE TRZYMAJĄCE AHT ze zwalniakiem elektrohydraulicznym B1 8 HAMULCE SZCZĘKOWE AHH (seria 300) ze zwalniakiem elektrohydraulicznym i sprężyną zewnętrzną B1 17 WYKONANIA SPECJALNE B1 10 HAMULCE SZCZĘKOWE AHH (seria 400) ze zwalniakiem elektrohydraulicznym, zwiększony moment hamowania B1 0 B1 12 HAMULCE SZCZĘKOWE GÓRNICZE AHG ze zwalniakiem elektrohydraulicznym przeciwwybuchowym ExZE lub ExZEM B1 14 HAMULCE SZCZĘKOWE AHM ze zwalniakiem elektromagnetycznym typu DZEMz

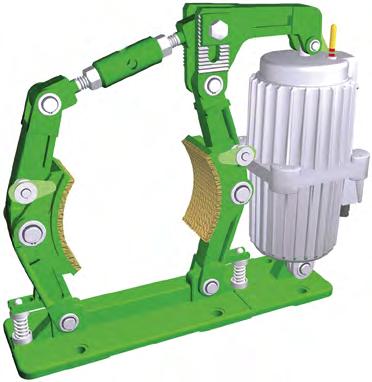

112 fena.pl HAMULCE SZCZĘKOWE BĘBNOWE informacje ogólne Hamulce szczękowe bębnowe ze zwalniakami elektrohydraulicznymi typu ZE oraz ze zwalniakami elektromagnetycznymi typu DZEMz są przystosowane do współpracy z bębnami hamulcowymi na ich powierzchni zewnętrznej. Moment hamowania jest wywoływany sprężyną zabudowaną w korpusie zwalniaka (AHH, AHG) bądź w układzie dźwigniowym (AHH seria 300, AHM), która poprzez układ dźwigni powoduje dociskanie szczęk hamulcowych z okładzinami ciernymi do powierzchni ciernej bębna hamulcowego (z wyjątkiem hamulca trzymającego AHT). B1 1 HAMULCE ZE ZWALNIAKIEM ELEKTROHYDRAULICZNYM Włączenie napięcia zasilającego zwalniak uruchamia silnik i pompę tłoczącą olej pod tłok zwalniaka co powoduje ruch tłoka w górę i odhamowanie hamulca (z wyjątkiem hamulca trzymającego). Wyłączenie zasilania powoduje przesunięcie tłoka w dół (pod wpływem działania sprężyny zabudowanej w zwalniaku bądź poza zwalniakiem- seria 300) i zahamowanie hamulca. Wielkość momentu hamowania można regulować poprzez zmianę przełożenia hamulca na odpowiedniej dźwigni bądź poprzez regulację ugięcia sprężyny (seria 300). Szybkość opadania bądź podnoszenia tłoka zwalniaka można regulować poprzez zastosowanie zaworu opóźniającego opadanie bądź podnoszenie tłoka. Zwalniaki ZE mogą być wyposażone w umieszczony na zewnątrz zwalniaka indukcyjny czujnik położenia tłoczyska lub w zewnętrzny wyłącznik mechaniczny sygnalizujący górne bądź dolne położenie tłoczyska. Powyższe czujniki i wyłączniki wymagają odpowiedniego źródła zasilania. ODMIANY: AHH standardowa AHH (seria 300) ze sprężyną zewnętrzną AHH (seria 400) zwiększony moment hamowania AHG górnicza AHT trzymająca: hamulec o działaniu odwrotnym niż standardowy-sprężyna zwalniaka odhamowuje hamulec, a włączenie i podtrzymywanie zasilania zwalniaka powoduje zahamowanie hamulca AHC ciężarowa: zastosowanie zwalniaka bez sprężyny hamującej, moment hamowania wywołany obciążnikami umieszczonymi na dźwigni AHR z mechanizmem ręcznym (patrz B5-2) AHM HAMULCE ZE ZWALNIAKIEM ELEKTROMAGNETYCZNYM Włączenie napięcia zasilającego zwalniak uruchamia elektromagnes zwalniaka, który wciąga tłok do góry powodując poprzez układ dźwigni odhamowanie hamulca. Wielkość momentu hamowania można regulować poprzez zmianę ugięcia sprężyny hamującej. Hamulce ze zwalniakiem elektromagnetycznym mogą być wykonane w odmianie przeznaczonej do pracy w przestrzeniach zagrożonych wybuchem. WARUNKI PRACY Hamulce są przeznaczone do pracy w klimacie umiarkowanym na lądzie. W przypadku pracy na otwartym powietrzu zalecane jest osłonięcie hamulca przed bezpośrednimi opadami atmosferycznymi. Zasadniczo hamulce są przeznaczone do pracy w pozycji poziomej (podstawa mocowana na płaszczyźnie poziomej). Praca w innej pozycji możliwa jest tylko po uzgodnieniu z producentem.

113 HAMULCE SZCZĘKOWE BĘBNOWE informacje ogólne fena.pl ZASTOSOWANIE: przenośniki taśmowe, wentylatory, napędy dźwignic, urządzeń transportu ciągłego, maszyny dla przemysłu hutniczego, budowlanego, papierniczego i innych. MATERIAŁ: konstrukcja hamulca żeliwo sferoidalne, stal, okładzina cierna bezazbestowa, korpus zwalniaka: ZE aluminim, ExZE żeliwo, DZEMz stal, sworznie ze stali nierdzewnej. PRACA W STREFACH ZAGROŻONYCH WYBUCHEM Hamulce górnicze przeznaczone są do pracy w przestrzeniach zagrożonych wybuchem (grupy: I M2, II 2D, II 2G). ZWALNIAKI ELEKTROHYDRAULICZNE (HAMULCE AHH, AHT, AHC) Wykonanie N/1 do eksploatacji na otwartym powietrzu, w klimacie umiarkowanym. Zwalniak posiada obudowę olejoszczelną ze skrzynką przyłączeniową o stopniu ochrony IP 65 wg PN-EN 60529:2003. Zwalniak w wykonaniu standardowym przeznaczony jest do pracy w pozycji pionowej i odchylonej od pionu o kąt 30. Temperatura otoczenia: od 25 C do +40 C (olej transformatorowy); od 40 C do +50 C (olej silikonowy). WYKONANIA ZE... zwalniak bez sprężyny hamującej [rodzaj pracy S1, S3 do 100% 2000 c/h] ZE...S... zwalniak ze sprężyną hamującą [rodzaj pracy S1, S3 do 100% 2000 c/h] ZEW...(S)... zwalniak z łącznikiem (umożliwia wykonanie sygnalizacji górnego położenia tłoczyska) [rodzaj pracy S1, S3 do 100% 2000 c/h] ZEM...(S)... zwalniak z elektromagnesem (podtrzymuje tłok w górnym położeniu odłączając zasilanie silnika zwalniaka) [rodzaj pracy S1, S3 40% 600 c/h]. Napięcie zasilania elektromagnesu 38 VDC, natężenie prądu 0, A dla wielkości zwalniaka poniżej ZEM 2500 i 38 DC i 0,8 A dla wielkości ZEM 2500 i ZEM 3200 ZE (S) Cm zwalniak wyposażony w umieszczony na zewnątrz wyłącznik mechaniczny (PDM1F12PZ11) o układzie styków zwierno-rozwiernych NO/NC. Wyłącznik ten w zależności od umiejscowienia suwaka pomiarowego może sygnalizować położenie tłoczyska w górnym oraz dolnym położeniu. Po uzgodnieniu możliwa jest również sygnalizacja innego położenia tłoczyska. Dane Techniczne wyłącznika mechanicznego: Kategorie użytkowania AC-15, DC-13 Napięcie znamionowe łączeniowe: AC:24/120/240V 50/60Hz, DC: 24/125/250 V Prądy znamionowe łączeniowe: AC:10/6,3/1,8 A, DC: 2,8/0,55/0,27 A Układ styków: zwierno-rozwierne NO/NC Stropień ochrony IP 66 ZE (S) Ci- Zwalniak wyposażony w umieszczony na zewnątrz czujnik indukcyjny. Czujnik ten może sygnalizować położenie tłoczyska w całym zakresie wysuwu. Określenie położenia tłoczyska w dowolnym punkcie umożliwia zastosowanie przesuwnej głowicy pomiarowej Dane Techniczne czujnika indukcyjnego: Napięcie zasilania: 12 do 24 VDC Prąd: 10 ma max Stropień ochrony IP 67 Oznaczenie Typ czujnika Sposób działania Rodzaj wyjścia B1 E2A-M18-KS08-M1-B1 NO PNP C1 E2A-M18-KS08-M1-C1 NO NPN B2 E2A-M18-KS08-M1-B2 NC PNP C2 E2A-M18-KS08-M1-C2 NC NPN Wykonania z zaworami opóźniającymi: ZE.. P... z zaworem opóźniającym podnoszenie ZE.. O... z zaworem opóźniającym opadanie ZE.. T... z zaworem opóźniającym podnoszenie i opadanie (S1 praca ciągła, S3 praca przerywana) Do zasilania hamulców ze zwalniakami ZEM może być dostarczony odpowiedni układ zasilający UZ zasilany prądem zmiennym i umożliwiający podłączenie do niego elektromagnesu. B1 2

114 fena.pl HAMULCE SZCZĘKOWE BĘBNOWE informacje ogólne ZWALNIAKI ELEKTROHYDRAULICZNE PRZECIWWYBUCHOWE (Hamulce AHG) Zwalniak wykonany jest jako urządzenie przeciwwybuchowe w osłonie ognioszczelnej z obwodami sygnalizacyjnymi w wykonaniu iskrobezpiecznym ze skrzynką przyłączeniową o stopniu ochrony IP 65 wg PN-EN 60529:2003. ZWALNIAKI ELEKTROMAGNETYCZNE (Hamulce AHM) Zwalniaki elektromagnetyczne typu DZEMz są wykonywane do pracy ciągłej S1 i przerywanej S3-40. Warunki pracy: stopień ochrony IP 40; temperatura otoczenia: 15 C do +35 C. Zwalniak w wykonaniu standardowym przeznaczony jest do pracy w pozycji pionowej i odchylonej od pionu o kąt 30. Zwalniak jest wyposażony w łącznik krańcowy w zwalniaku, który może być wykorzystany do sygnalizacji przemieszczenie tłoczyska w jego górne skrajne położenie. Temperatura otoczenia: od 20 C do +40 C. B1 3 WYKONANIA ExZE...S... zwalniak ze sprężyną hamującą [rodzaj pracy S1, S3 do 100% 2000 c/h] ExZEM...S... zwalniak ze sprężyną hamującą i elektromagnesem (podtrzymuje tłok w górnym położeniu odłączając główne zasilanie zwalniaka napięcie zasilania elektromagnesu 42 V AC) [rodzaj pracy S1, S3 do 40% 600 c/h] Zwalniaki przeznaczone są do pracy w przestrzeniach zagrożonych wybuchem w warunkach określonych dla grupy I M2, II 2D, II 2G. Zwalniaki mogą być wykonane z łącznikiem o styku rozwiernym -r (NC) bądź zwiernym -z (NO) i zabezpieczeniem termicznym w postaci wyłącznika bimetalowego -1 lub czujnika pozystorowego -2. SPOSÓB OZNACZENIA HAMULCA: nazwa D H oznaczenie zwalniaka wielkość typ wykonanie* * tylko jeżeli dotyczy danego typu nazwa np. hamulec szczękowy D H średnica bębna hamulcowego [mm] oznaczenie zwalniaka patrz na następnej stronie wielkość np. 264 typ np. AHH wykonanie WS specjalne (indywidualne uzgodnienia) K z kompensatorem zużycia okładzin

115 HAMULCE SZCZĘKOWE BĘBNOWE informacje ogólne fena.pl SPOSÓB OZNACZENIA ZWALNIAKA: TYPU ZE wersja zawór opóźniający* wielkość / skok sprężyna* olej* napięcie czujnik* * tylko jeżeli dotyczy wersja zawór opóźniający TYPU ExZE ZE podstawowa ZEW z łącznikiem ZEM z elektromagnesem bez zaworu pominąć oznaczenie P podnoszenie O opadanie T podnoszenie i opadanie wielkość zwalniaka np skok zwalniaka np. 60 sprężyna np. S 450 olej standardowo olej transformatorowy (należy pominąć oznaczenie), SIL olej silikonowy napięcie np. 500 V AC/50 Hz oznaczenie czujnika (jeżeli wymagany) np. indukcyjny B1 Ci-B1, mechaniczny Cm wersja wielkość / skok styk zabezpieczenie sprężyna* napięcie * tylko jeżeli dotyczy wersja TYPU DZEMz ExZE podstawowa ExZEM z elektromagnesem wielkość zwalniaka np skok zwalniaka np. 60 styk r rozwierny, z zwierny zabezpieczenie wyłącznik bimetalowy 1, czujnik pozystorowy 2 sprężyna np. S 450 napięcie np. 500 V AC/50 Hz B1 4 wersja wielkość praca napięcie * tylko jeżeli dotyczy wersja DZEMz wielkość zwalniaka np. 20 rodzaj pracy S1 ciągła, S3 40 przerywana napięcie np. 500 V AC/50 Hz

116 fena.pl HAMULCE SZCZĘKOWE AHH ze zwalniakiem elektrohydraulicznym typu ZE lub EB Przykład oznaczenia hamulca szczękowego typu AHH o średnicy bębna D H =250 mm ze zwalniakiem elektrohydraulicznym ZE 500/50 S V AC/50 Hz, wielkości 264: (sposób oznaczania patrz strona B1-3): Hamulec szczękowy 250-ZE 500/50 S V AC/50 Hz-264 AHH a 2 B D H B1 5 H H 1 H 2 c/2 d c b b b 1 a f a 1 b 2 b 3 para dodatkowych otworów

117 HAMULCE SZCZĘKOWE AHH ze zwalniakiem elektrohydraulicznym typu ZE lub EB fena.pl CHARAKTERYSTYKA TECHNICZNA Moment Zasilanie zwalniaka 2) Masa hamulca Typ zwalniaka hamowania M H przy 50 Hz ze zwalniakiem 3) mm Nm V kg Średnica bębna hamulca D H ZE 120/50-2 S ZE 120/50-2 S ZE 500/50 S 320 ZEW 500/50 S 320 ZEM 500/50 S 320 1) 31 Wielkość i typ hamulca AHH 262 AHH ZE 500/50 S 320 ZEW 500/50 S AHH ZEM 500/50 S 320 1) ZE 500/50 S 500 ZEW 500/50 S AHH ZEM 500/50 S 500 1) ZE 500/50 S 500 ZEW 500/50 S AHH ZEM 500/50 S 500 1) ZE 1250/60 S ZEW 1250/60 S AHH ZEM 1250/60 S 800 1) ZE 1500/60 S 1250 ZEW 1500/60 S ZE 2500/60 S 2000 ZEW 2500/60 S 2000 ZEM 2500/60 S ) AHH ZE 2500/60 S 2000 ZEW 2500/60 S AHH ZEM 2500/60 S ) ZE 2500/60 S 2000 ZEW 2500/60 S AHH ZEM 2500/60 S ) ZE 3200/80 S 2500 ZEW 3200/80 S AHH ZEM 3200/80 S ) Oferujemy również hamulce o innych parametrach oraz wykonania specjalne. 1) Przy zastosowaniu zwalniaków typu ZEM... konieczne jest doprowadzenie zasilania elektromagnesu (38 V DC, natężenie prądu 0,4 A dla zwalniaka ZEM 500; 0,45 A dla zwalniaka ZEM 800 i ZEM 1500; 0,8 A dla zwalniaka ZEM 2500 i ZEM 3200). 2) Po konsultacji możliwe jest wykonanie zwalniaków na inne napięcie i częstotliwość. 3) Masa hamulca ze zwalniakiem z olejem. B1 6

118 fena.pl HAMULCE SZCZĘKOWE AHH ze zwalniakiem elektrohydraulicznym typu ZE lub EB WYMIARY Szerokość szczęk hamulca B H H 1 H 2 b b 1 b 2 b 3 a a 1 a 2 c d f Wielkość i typ hamulca mm AHH ) ) ) ) AHH AHH AHH AHH AHH ) AHH AHH AHH AHH B1 7 Oferujemy również hamulce o innych parametrach oraz wykonania specjalne. 1) wielkość 262 AHH: wymiary hamulca ze zwalniakiem ZE 120/50-2 S 220 2) wielkość 267 AHH: wymiary hamulca ze zwalniakiem ZE 1500/60 S 1250 i ZEW 1500/60 S 1250

119 HAMULCE SZCZĘKOWE AHH (seria 300) ze zwalniakiem elektrohydraulicznym i sprężyną zewnętrzną fena.pl Przykład oznaczenia hamulca szczękowego AHH serii 300 o średnicy bębna hamulcowego D H =250 mm, ze zwalniakiem elektrohydraulicznym ZE 500/ V AC/50 Hz, wielkości 364: (sposób oznaczania patrz strona B1-3): Hamulec szczękowy 250-ZE 500/ V AC/50 Hz-364 AHH w wykonaniu z kompensacją zużycia okładzin K Hamulec szczękowy 250-ZE 500/ V AC/50 Hz-364 AHH-K a 2 H max B B1 8 D H H f b b a Ød b 2 b 3 a 1

120 fena.pl HAMULCE SZCZĘKOWE AHH (seria 300) ze zwalniakiem elektrohydraulicznym i sprężyną zewnętrzną B1 9 Średnica Moment Zasilanie Szerokość Masa hamulca Wielkość i typ bębna hamowania Typ zwalniaka zwalniaka 2) szczęk H H max b b 2 b 3 a a 1 a 2 d f ze zwalniakiem 3) hamulca hamulca D H M H przy 50 Hz hamulca B mm Nm V mm kg (315) ZE 500/50 ZEW 500/50 ZEM 500/50 1) AHH ZE 500/50 ZEW 500/ AHH ZEM 500/50 1) ZE 500/50 ZEW 500/ AHH ZEM 500/50 1) ZE 1250/60 ZEW 1250/ AHH ZEM 1250/60 1) ZE 1500/60 ZEW 1500/ ZEM 1500/60 1) ZE 2500/ ZEW 2500/60 ZEM 2500/60 1) AHH ZE 2500/60 ZEW 2500/ AHH ZEM 2500/60 1) ZE 2500/120 ZEW 2500/ AHH ZEM 2500/120 1) ZE 3200/100 ZEW 3200/ AHH ZEM 3200/100 1) Oferujemy również hamulce o innych parametrach oraz wykonania specjalne. 1) Przy zastosowaniu zwalniaków typu ZEM... konieczne jest doprowadzenie zasilania elektromagnesu (38 V DC, natężenie prądu 0,4 A dla zwalniaka ZEM 500; 0,45 A dla zwalniaka ZEM 800 i ZEM 1500; 0,8 A dla zwalniaka ZEM 2500 i ZEM 3200). 2) Po konsultacji możliwe jest wykonanie zwalniaków na inne napięcie i częstotliwość. 3) Masa hamulca ze zwalniakiem z olejem.

121 HAMULCE SZCZĘKOWE AHH (seria 400) ze zwalniakiem elektrohydraulicznym, zwiększony moment hamowania fena.pl Przykład oznaczenia hamulca szczękowego AHH serii 400 o średnicy bębna hamulcowego D H =250 mm, ze zwalniakiem elektrohydraulicznym ZE 500/50 S V AC/50 Hz, wielkości 463: (sposób oznaczania patrz strona B1-3): Hamulec szczękowy 250-ZE 500/50 S V AC/50 Hz-463 AHH w wykonaniu z kompensacją zużycia okładzin K Hamulec szczękowy 250-ZE 500/50 S V AC/50 Hz-463 AHH-K a 2 D H H max B B1 10 H Ød f b b a b 2 b 3 a 1

122 fena.pl HAMULCE SZCZĘKOWE AHH (seria 400) ze zwalniakiem elektrohydraulicznym, zwiększony moment hamowania B1 11 Średnica Moment Zasilanie Szerokość Masa hamulca Wielkość i typ bębna hamowania Typ zwalniaka zwalniaka 2) szczęk H H max b b 2 b 3 a a 1 a 2 d f ze zwalniakiem 3) hamulca hamulca D H M H przy 50 Hz hamulca B mm Nm V mm kg (315) ZE500/50 S320 ZEW 500/50 S320 ZEM500/50 S320 1) ZE500/50 S500 ZEW 500/50 S500 ZEM500/50 S500 1) AHH ZE500/50 S500 ZEW 500/50 S AHH ZEM500/50 S500 1) ZE500/50 S500 ZEW 500/50 S AHH ZEM500/50 S500 1) ZE 1250/60 S ZEW 1250/60 S AHH ZEM 1250/60 S800 1) ZE 1500/60 S1250 ZEW 1500/60 S1250 ZEM 1500/60 S1250 1) ZE 2500/60 S ZEW 2500/60 S2000 ZEM 2500/60 S2000 1) AHH ZE 2500/60 S2000 ZEW 2500/60 S AHH ZEM 2500/60 S2000 1) ZE 3200/80 S2500 ZEW 3200/80 S AHH ZEM 3200/80 S2500 1) EB 3200/100 C AHH Oferujemy również hamulce o innych parametrach oraz wykonania specjalne. 1) Przy zastosowaniu zwalniaków typu ZEM... konieczne jest doprowadzenie zasilania elektromagnesu (38 V DC, natężenie prądu 0,4 A dla zwalniaka ZEM 500; 0,45 A dla zwalniaka ZEM 800 i ZEM 1500; 0,8 A dla zwalniaka ZEM 2500 i ZEM 3200). 2) Po konsultacji możliwe jest wykonanie zwalniaków na inne napięcie i częstotliwość. 3) Masa hamulca ze zwalniakiem z olejem.

123 HAMULCE SZCZĘKOWE GÓRNICZE AHG ze zwalniakiem elektrohydraulicznym przeciwwybuchowym ExZE lub ExZEM fena.pl Przykład oznaczenia hamulca górniczego typu AHG o średnicy bębna D H =250 mm ze zwalniakiem elektrohydraulicznym przeciwwybuchowym ExZE 800/60 r1 S V AC/50 Hz (zwalniak z łącznikiem o styku rozwiernym i wyłącznikiem bimetalowym), wielkości 264: (sposób oznaczania patrz strona B1-3): Hamulec szczękowy 250-ExZE 800/60 r1 S V AC/50 Hz-264 AHG a 2 B D H B1 12 H H 1 H 2 ±0 c c/2 b b b 1 b 4 H 3 d a f b 2 b 3 para dodatkowych otworów a 1

124 fena.pl HAMULCE SZCZĘKOWE GÓRNICZE AHG ze zwalniakiem elektrohydraulicznym przeciwwybuchowym ExZE lub ExZEM CHARAKTERYSTYKA TECHNICZNA Średnica bębna hamulca D H 1) Moment Zasilanie zwalniaka Typ zwalniaka 2) hamowania M H przy 50 Hz Masa hamulca ze zwalniakiem 4) Wielkość i typ hamulca mm Nm V kg ExZE 800/60... S450 ExZEM 1250/60... S450 3) AHG ExZE 800/60... S450 ExZEM 1250/60... S450 3) AHG ExZE 800/60... S AHG ExZEM 1250/60... S450 3) ExZE 1250/60... S AHG ExZEM 1250/60... S800 3) ) ExZEM 1250/60... S800 3) ) ExZE 1500/60... S AHG ExZE 2500/60... S ExZE 2500/60... S AHG ExZE 2500/60... S AHG ExZE 3200/80... S AHG Oferujemy również hamulce o innych parametrach oraz wykonania specjalne. 1) Na życzenie możemy wykonać hamulec o innej średnicy bębna hamulcowego. 2) Wykropkowane miejsce na oznaczenie typu łącznika i rodzaju zabezpieczenia termicznego (patrz opis zwalniaka). 3) Przy zastosowaniu zwalniaków typu ExZEM... konieczne jest doprowadzenie zasilania elektromagnesu 42 V AC. 4) Masa hamulca ze zwalniakiem z olejem. 5) Nie dotyczy zwalniaków ExZEM. B1 13 WYMIARY Szerokość szczęk hamulca B H H 1 H 2 H 3 b b 1 b 2 b 3 b 4 a a 1 a 2 c d f Wielkość i typ hamulca mm AHG AHG AHG AHG AHG H AHG H AHG H AHG

125 HAMULCE SZCZĘKOWE AHM ze zwalniakiem elektromagnetycznym typu DZEMz fena.pl Przykład oznaczenia hamulca szczękowego typu AHM o średnicy bębna D H =200 mm, wielkości 263 ze zwalniakiem elektromagnetycznym DZEMz 10, przeznaczonym do pracy przerywanej S3, na napięcie 500 V/50 Hz: (sposób oznaczania patrz strona B1-3, B1-4): Hamulec szczękowy 200-DZEMz 10-S3-500 V AC/50 Hz-263 AHM a 3 a 2 B H 2 B1 14 D H H H 1 szczegół x dla wielkość 265 AHM 250* c b b b 1 x d a f b 2 b 3 podbudowa a 1 * tylko dla wielkośći 261 AHM

126 fena.pl HAMULCE SZCZĘKOWE AHM ze zwalniakiem ze zwalniakiem elektromagnetycznym typu DZEMz CHARAKTERYSTYKA TECHNICZNA Moment Zasilanie zwalniaka 1) Masa hamulca Typ zwalniaka hamowania M H przy 50 Hz ze zwalniakiem mm Nm V kg Średnica bębna hamulca D H DZEMz 0 Wielkość i typ hamulca 24,5 261 AHM DZEMz AHM DZEMz AHM DZEMz AHM DZEMz AHM Oferujemy również hamulce o innych parametrach oraz wykonania specjalne. 1) Po uzgodnieniu możliwe jest wykonanie zwalnia- ków na inne napięcie i częstotliwość. WYMIARY B1 15 Szerokość szczęk hamulca B H H 1 H 2 b b 1 b 2 b 3 a a 1 a 2 a 3 c d f Wielkość i typ hamulca mm AHM AHM AHM AHM AHM

127 HAMULCE SZCZĘKOWE TRZYMAJĄCE AHT ze zwalniakiem elektrohydraulicznym fena.pl Przykład oznaczenia hamulca AHT o średnicy bębna hamulcowego D H =250 mm, ze zwalniakiem elektrohydraulicznym ZE 500/50 S V AC/50Hz, wielkości 264: (sposób oznaczania patrz strona B1-3): Hamulec szczękowy 250-ZE 500/50 S V AC/50 Hz-264 AHT a 2 D H H max B H Ød b b b 1 a b 2 b 3 a 1 B1 16 Średnica bębna hamulca D H Moment hamowania M H Typ zwalniaka Zasilanie zwalniaka przy 50 Hz Szerokość szczęk hamulca B H H max b b 1 b 2 b 3 a a 1 a 2 d Masa hamulca ze zwalniakiem Wielkość i typ hamulca mm Nm V mm kg ZE 500/50 S180 ZEW 500/50 S180 ExZE 1250/60 S450 ZE 1250/60 S450 ZEW 1250/60 S450 ZE 1500/60 S1250 ZEW 1500/60 S1250 ZE 1500/60 S450 ZEW 1500/60 S AHT AHT AHT

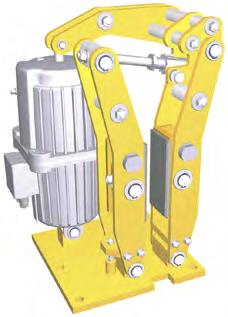

128 fena.pl HAMULCE SZCZĘKOWE BĘBNOWE wykonania specjalne Na życzenie wykonujemy odmiany specjalne hamulców uwzględniające indywidualne życzenia i wymagania zamawiającego. Wykonania specjalne mogą się różnić wymiarami w stosunku do wymiarów katalogowych jak również mogą stanowić nową konstrukcję dostosowaną do potrzeb konstrukcji maszyny do której ma być wbudowany hamulec. Poniżej przedstawiono kilka przykładowych rozwiązań. B1 17 Hamulec szczękowy AHH-P Ze zwalniakiem w układzie poziomym Hamulec szczękowy górniczy AHG-G Przystosowany do zabudowy na łączniku kołnierzowym. Hamulec ciężarowy AHC Moment hamowania jest wywoływany ciężarem przytwierdzonym do dźwigni hamulca i nie zależy od stopnia zużycia okładziny (w dopuszczalnym zakresie pracy grubości okładzin). W hamulcu jest zastosowany zwalniak bez sprężyny.

129 HAMULCE TARCZOWE spis treści fena.pl B2 1 INFORMACJE OGÓLNE B2 4 HAMULCE TARCZOWE ATZ ze zwalniakiem elektrohydraulicznym B2 6 HAMULCE TARCZOWE GÓRNICZE ATG ze zwalniakiem elektrohydraulicznym przeciwwybuchowym B2 8 HAMULCE TARCZOWE ATZ (seria 100) ze zwalniakiem elektrohydraulicznym i sprężyną zewnętrzną B2 0 B2 10 HAMULCE TARCZOWE GÓRNICZE ATG (seria 100) ze zwalniakiem elektrohydraulicznym przeciwwybuchowym i sprężyną zewnętrzną

130 fena.pl HAMULCE TARCZOWE informacje ogólne Hamulce tarczowe ze zwalniakami elektrohydraulicznymi typu ZE są przystosowane do współpracy z tarczami hamulcowymi na ich powierzchni bocznej. Moment hamowania jest wywoływany sprężyną zabudowaną w korpusie zwalniaka, bądź w układzie dźwigniowym (seria 100), która poprzez układ dźwigni powoduje dociskanie szczęk hamulcowych z okładzinami ciernymi do powierzchni ciernej tarczy hamulcowej. Włączenie napięcia zasilającego zwalniak uruchamia silnik i pompę tłoczącą olej pod tłok zwalniaka co powoduje ruch tłoka w górę i odhamowanie hamulca. Wyłączenie zasilania powoduje przesunięcie tłoka w dół (pod wpływem działania sprężyny zabudowanej w zwalniaku, bądź poza zwalniakiem seria 100) i zahamowanie hamulca. Szybkość opadania bądź podnoszenia tłoka zwalniaka można regulować poprzez zastosowanie zaworu opóźniającego opadanie bądź podnoszenie tłoka. Zwalniaki ZE mogą być wyposażone w umieszczony na zewnątrz zwalniaka indukcyjny czujnik położenia tłoczyska lub w zewnętrzny wyłącznik mechaniczny sygnalizujący górne bądź dolne położenie tłoczyska. Powyższe czujniki i wyłączniki wymagają odpowiedniego źródła zasilania. ODMIANY: ATZ standardowa ATZ (seria 100) ze sprężyną zewnętrzną ATG górnicza ATG (seria 100) górnicza ze sprężyną zewnętrzną WARUNKI PRACY Hamulce są przeznaczone do pracy w klimacie umiarkowanym na lądzie. W przypadku pracy na otwartym powietrzu zalecane jest osłonięcie hamulca przed bezpośrednimi opadami atmosferycznymi. Zasadniczo hamulce są przeznaczone do pracy w pozycji poziomej (podstawa mocowana na płaszczyźnie poziomej). Praca w innej pozycji możliwa jest tylko po uzgodnieniu z producentem. ZASTOSOWANIE: przenośniki taśmowe, wentylatory, napędy dźwignic, urządzeń transportu ciągłego, maszyny dla przemysłu hutniczego, budowlanego, papierniczego i innych. MATERIAŁ: konstrukcja hamulca stal; szczęki hamulcowe- żeliwo sferoidalne; okładzina cierna bezazbestowa; korpus zwalniaka ZE aluminium, ExZE żeliwo; sworznie ze stali nierdzewnej, tulejki samosmarujące. PRACA W STREFACH ZAGROŻONYCH WYBUCHEM Hamulce górnicze przeznaczone są do pracy w przestrzeniach zagrożonych wybuchem (grupy: I M2, II 2D, II 2G). B2 1 ZWALNIAKI ELEKTROHYDRAULICZNE Wykonanie N/1 do eksploatacji na otwartym powietrzu, w klimacie umiarkowanym. Zwalniak posiada obudowę olejoszczelną ze skrzynką przyłączeniową o stopniu ochrony IP 65 wg PN-EN 60529:2003. Zwalniak w wykonaniu standardowym przeznaczony jest do pracy w pozycji pionowej i odchylonej od pionu o kąt 30. Temperatura otoczenia: od 25 C do +40 C (olej transformatorowy); od 40 C do +50 C (olej silikonowy). WYKONANIA ZE... zwalniak bez sprężyny hamującej [rodzaj pracy S1, S3 do 100% 2000 c/h] ZE...S... zwalniak ze sprężyną hamującą [rodzaj pracy S1, S3 do 100% 2000 c/h] ZEW...(S)... zwalniak z łącznikiem (umożliwia wykonanie sygnalizacji górnego położenia tłoczyska) [rodzaj pracy S1, S3 do 100% 2000 c/h] ZEM...(S)... zwalniak z elektromagnesem (podtrzymuje tłok w górnym położeniu odłączając zasilanie silnika zwalniaka) [rodzaj pracy S1, S3 40% 600 c/h]. Napięcie zasilania elektromagnesu 38 VDC, natężenie prądu 0, A dla wielkości zwalniaka poniżej ZEM 2500 i 38 DC i 0,8 A dla wielkości ZEM 2500 i ZEM 3200 ZE (S) Cm zwalniak wyposażony w umieszczony na zewnątrz wyłącznik mechaniczny (PDM1F12PZ11) o układzie styków zwierno-rozwiernych NO/NC. Wyłącznik ten w zależności od umiejscowienia suwaka pomiarowego może sygnalizować położenie tłoczyska w górnym oraz dolnym położeniu. Po uzgodnieniu możliwa jest również sygnalizacja innego położenia tłoczyska.

131 HAMULCE TARCZOWE informacje ogólne fena.pl Dane Techniczne wyłącznika mechanicznego: Kategorie użytkowania AC-15, DC-13 Napięcie znamionowe łączeniowe: AC:24/120/240V 50/60Hz, DC: 24/125/250 V Prądy znamionowe łączeniowe: AC:10/6,3/1,8 A, DC: 2,8/0,55/0,27 A Układ styków: zwierno-rozwierne NO/NC Stropień ochrony IP 66 ZE (S) Ci- Zwalniak wyposażony w umieszczony na zewnątrz czujnik indukcyjny. Czujnik ten może sygnalizować położenie tłoczyska w całym zakresie wysuwu. Określenie położenia tłoczyska w dowolnym punkcie umożliwia zastosowanie przesuwnej głowicy pomiarowej Dane Techniczne czujnika indukcyjnego: Napięcie zasilania: 12 do 24 VDC Prąd: 10 ma max Stropień ochrony IP 67 Oznaczenie Typ czujnika Sposób działania Rodzaj wyjścia B1 E2A-M18-KS08-M1-B1 NO PNP C1 E2A-M18-KS08-M1-C1 NO NPN B2 E2A-M18-KS08-M1-B2 NC PNP C2 E2A-M18-KS08-M1-C2 NC NPN Zwalniak w wykonaniu standardowym przeznaczony jest do pracy w pozycji pionowej i odchylonej od pionu o kąt 30. Zwalniak jest wyposażony w łącznik krańcowy w zwalniaku, który może być wykorzystany do sygnalizacji przemieszczenie tłoczyska w jego górne skrajne położenie. Temperatura otoczenia: od 20 C do +40 C. WYKONANIA ExZE...S... zwalniak ze sprężyną hamującą [rodzaj pracy S1, S3 do 100% 2000 c/h] ExZEM...S... zwalniak ze sprężyną hamującą i elektromagnesem (podtrzymuje tłok w górnym położeniu odłączając główne zasilanie zwalniaka napięcie zasilania elektromagnesu 42 V AC) [rodzaj pracy S1, S3 do 40% 600 c/h] Zwalniaki przeznaczone są do pracy w przestrzeniach zagrożonych wybuchem w warunkach określonych dla grupy I M2, II 2D, II 2G. Zwalniaki mogą być wykonane z łącznikiem o styku rozwiernym -r (NC) bądź zwiernym -z (NO) i zabezpieczeniem termicznym w postaci wyłącznika bimetalowego -1 lub czujnika pozystorowego -2. Wykonania z zaworami opóźniającymi: ZE.. P... z zaworem opóźniającym podnoszenie ZE.. O... z zaworem opóźniającym opadanie ZE.. T... z zaworem opóźniającym podnoszenie i opadanie B2 2 (S1 praca ciągła, S3 praca przerywana) Do zasilania hamulców ze zwalniakami ZEM może być dostarczony odpowiedni układ zasilający UZ zasilany prądem zmiennym i umożliwiający podłączenie do niego elektromagnesu. ZWALNIAKI ELEKTROHYDRAULICZNE PRZECIWWYBUCHOWE Zwalniak wykonany jest jako urządzenie przeciwwybuchowe w osłonie ognioszczelnej z obwodami sygnalizacyjnymi w wykonaniu iskrobezpiecznym ze skrzynką przyłączeniową o stopniu ochrony IP 65 wg PN-EN 60529:2003.

132 fena.pl HAMULCE TARCZOWE informacje ogólne SPOSÓB OZNACZENIA HAMULCA: nazwa / B wykonanie mocowanie oznaczenie zwalniaka wielkość typ D H wykonanie* * tylko jeżeli dotyczy danego typu nazwa np. hamulec tarczowy D H średnica tarczy hamulcowej [mm] B grubość tarczy hamulcowej [mm] wykonanie lewe L, prawe P mocowanie skrzynki przyłączeniowej zwalniaka pozycja A, pozycja B oznaczenie zwalniaka patrz poniżej wielkość np. 001 typ np. ATZ wykonanie WS specjalne (indywidualne uzgodnienia) SPOSÓB OZNACZENIA ZWALNIAKA: TYPU ZE wersja zawór opóźniający* wielkość / skok sprężyna* olej* napięcie czujnik* B2 3 * tylko jeżeli dotyczy wersja zawór opóźniający ZE podstawowa ZEW z łącznikiem ZEM z elektromagnesem bez zaworu pominąc oznaczenie P podnoszenie O opadanie T podnoszenie i opadanie wielkość zwalniaka np skok zwalniaka np. 50 sprężyna np. S 450 olej standardowo olej transformatorowy (należy pominąć oznaczenie), SIL olej silikonowy napięcie np. 500 V AC/50 Hz oznaczenie czujnika (jeżeli wymagany) np. indukcyjny B1 Ci-B1, mechaniczny Cm TYPU ExZE wersja wielkość / skok styk zabezpieczenie sprężyna* napięcie * tylko jeżeli dotyczy wersja wielkość zwalniaka np skok zwalniaka np. 60 ExZE podstawowa ExZEM z elektromagnesem styk r rozwierny, z zwierny zabezpieczenie wyłącznik bimetalowy 1, czujnik pozystorowy 2 sprężyna np. S 450 napięcie np. 500 V AC/50 Hz

133 HAMULCE TARCZOWE ATZ ze zwalniakiem elektrohydraulicznym fena.pl Przykład oznaczenia hamulca ATZ współpracującego z tarczą hamulcową o średnicy D H = 400 mm i grubości B=30 mm, w wykonaniu lewym, ze skrzynką przyłączeniową w pozycji A, ze zwalniakiem elektrohydraulicznym ZE 500/50 S V AC/50 Hz, wielkości 001: (sposób oznaczania patrz strona B2-2, B2-3): Hamulec tarczowy 400/30-L-A-ZE 500/50 S V AC/50 Hz-001 ATZ C skrzynka w poz. B skrzynka w poz. B E 3 C 2 C 1 E 2 E D1 D H D2 A B H B2 4 Hamulec w wykonaniu lewym L skrzynka przyłączeniowa w pozycji: d A B A f H 2 H 1 Hamulec w wykonaniu prawym R skrzynka przyłączeniowa w pozycji: A 3 A 2 30 E 1 B B 3 B 1 B 2 A 1

134 fena.pl HAMULCE TARCZOWE ATZ ze zwalniakiem elektrohydraulicznym Średnica tarczy hamulcowej D H Teoretyczna średnica hamowania D 1 Maksymalna średnica piasty lub sprzęgła D 2 E Moment hamowania M H Typ zwalniaka Zasilanie zwalniaka 2) przy 50 Hz mm Nm V B2 5 WYMIARY HAMULCE TARCZOWE 001 ATZ Masa: 55 kg 3) 200 ZE 500/50 S 180 ZEW..., ZEM... 1) 350 ZE 500/50 S 320 ZEW..., ZEM... 1) 550 ZE 500/50 S 500 ZEW..., ZEM... 1) 250 ZE 500/50 S 180 ZEW..., ZEM... 1) 450 ZE 500/50 S 320 ZEW..., ZEM... 1) 750 ZE 500/50 S 500 ZEW..., ZEM... 1) 330 ZE 500/50 S 180 ZEW..., ZEM... 1) 600 ZE 500/50 S 320 ZEW..., ZEM... 1) 1000 ZE 500/50 S 500 ZEW..., ZEM... 1) HAMULCE TARCZOWE 002 ATZ Masa: 92 kg 3) 700 ZE 800/60 S 450 ZEW..., ZEM... 1) 1300 ZE 1250/60 S 800 ZEW..., ZEM... 1) 2000 ZE 1500/60 S 1250 ZEW ZE 800/60 S 450 ZEW..., ZEM... 1) 1500 ZE 1250/60 S 800 ZEW..., ZEM... 1) 2300 ZE 1500/60 S 1250 ZEW ZE 800/60 S 450 ZEW..., ZEM... 1) 2000 ZE 1250/60 S 800 ZEW..., ZEM... 1) 3000 ZE 1500/60 S 1250 ZEW HAMULCE TARCZOWE 003 ATZ Masa: 230 kg 3) ZE 3200/80 S 2500 ZEW..., ZEM... 1) Oferujemy również hamulce o innych parametrach oraz wykonania specjalne. 1) Przy zastosowaniu zwalniaków typu ZEM... konieczne jest doprowadzenie zasilania elektromagnesu (38 V DC, natężenie prądu 0,4 A dla zwalniaka ZEM 500; 0,45 A dla zwalniaka ZEM 800 i ZEM 1500; 0,8 A dla zwalniaka ZEM 2500, ZEM 3200). 2) Po konsultacji możliwe jest wykonanie zwalniaków na inne napięcie i częstotliwość. 3) Masa hamulca ze zwalniakiem z olejem. 4) Po uzgodnieniu wymiar może ulec zmianie. H 4) H 1 H 2 A A 1 A 2 A 3 B B 1 B 2 B 3 C C 1 C 1 E 1 E 2 E 3 f d Wielkość i typ hamulca mm ATZ ATZ ATZ

135 HAMULCE TARCZOWE GÓRNICZE ATG ze zwalniakiem elektrohydraulicznym przeciwwybuchowym fena.pl Przykład oznaczenia hamulca ATG współpracującego z tarczą hamulcową o średnicy D H = 400 mm i grubości B=30 mm, w wykonaniu prawym, ze skrzynką przyłączeniową w pozycji A, ze zwalniakiem elektrohydraulicznym ExZE 800/60 r1 S V AC/50 Hz (zwalniak z łącznikiem o styku rozwiernym i wyłącznikiem bimetalowym), wielkości 001: (sposób oznaczania patrz strona B2-2, B2-3): Hamulec tarczowy górniczy 400/30-R-A-Ex ZE 800/60 r1 S V AC/50 Hz-001 ATG skrzynka w poz. B skrzynka w poz. B C E 3 C 2 C 1 E2 E D1 D H D2 A B H H 2 H 1 Hamulec w wykonaniu prawym R skrzynka przyłączeniowa w pozycji: f B2 6 ~H 3 30 E 1 Hamulec w wykonaniu lewym L skrzynka przyłączeniowa w pozycji: d A B A 3 A 2 A B B 3 B 1 B 2 A 1

136 fena.pl HAMULCE TARCZOWE GÓRNICZE ATG ze zwalniakiem elektrohydraulicznym przeciwwybuchowym B2 7 Średnica tarczy hamulcowej D H WYMIARY Teoretyczna średnica Maksymalna średnica Moment Typ Zasilanie zwalniaka 2) E hamowania D 1 piasty lub sprzęgła D 2 hamowania M H zwalniaka przy 50 Hz mm Nm V HAMULCE TARCZOWE GÓRNICZE 001 ATG Masa: 96 kg 3) ExZE 800/60...S 450 ExZEM 1250/60...S 450 1) ) ) HAMULCE TARCZOWE GÓRNICZE 002 ATG Masa: 122 kg 3) ExZE 800/60...S 450 ExZEM 1250/60...S 450 1) 1300 ExZE 1250/60...S 800 ExZEM 1250/60...S 800 1) 2000 ExZE 1500/60...S ExZE 800/60...S 450 ExZEM 1250/60...S 450 1) 1500 ExZE 1250/60...S 800 ExZEM 1250/60...S 800 1) 2300 ExZE 1500/60...S ExZE 800/60...S 450 ExZEM 1250/60...S 450 1) 2000 ExZE 1250/60...S 800 ExZEM 1250/60...S 800 1) 3000 ExZE 1500/60...S ) ) HAMULCE TARCZOWE GÓRNICZE 003 ATG Masa: 274 kg 3) ExZE 3200/80... S Oferujemy również hamulce o innych parametrach oraz wykonania specjalne. 1) Przy zastosowaniu zwalniaków typu ExZEM... konieczne jest doprowadzenie zasilania elektromagnesu 42 V AC. 2) Po konsultacji możliwe jest wykonanie zwalniaków na inne napięcie i częstotliwość. 3) Masa hamulca ze zwalniakiem z olejem. 4) Nie dotyczy zwalniaków typu ExZEM. 5) Po uzgodnieniu może ulec zmianie. H 5) H 1 H 2 H 3 A A 1 A 2 A 3 B B 1 B 2 B 3 C C 1 C 2 E 1 E 2 E 3 f d Wielkość i typ hamulca mm ATG ATG ATG

137 D 2 HAMULCE TARCZOWE ATZ (seria 100) ze zwalniakiem elektrohydraulicznym i sprężyną zewnętrzną fena.pl Przykład oznaczenia hamulca tarczowego ATZ współpracującego z tarczą hamulcową o średnicy D H =400 i grubości B=30 mm, w wykonaniu lewym, ze skrzynką przyłączeniową w pozycji A, ze zwalniakiem elektrohydraulicznym ZE 500/50.400V AC/50Hz, wielkości 101: (sposób oznaczania patrz strona B2-2, B2-3): Hamulec tarczowy 400/30-L-A-ZE 500/50.400V AC/50Hz-101 ATZ skrzynka w poz. B C E 3 C 1 C 2 E 2 skrzynka w poz. B E D1 D H H 2 H 1 Hamulec w wykonaniu prawym R skrzynka przyłączeniowa w pozycji: A B H 30 f E 1 B2 8 A Hamulec w wykonaniu lewym L skrzynka przyłączeniowa w pozycji: B A 2 d A 3 A 1 A B 2 B 1 B 3 B

138 fena.pl HAMULCE TARCZOWE ATZ (seria 100) ze zwalniakiem elektrohydraulicznym i sprężyną zewnętrzną Średnica tarczy hamulcowej D H Teoretyczna średnica hamowania D 1 Maksymalna średnica piasty lub sprzęgła D 2 E Moment hamowania M H Typ zwalniaka Zasilanie zwalniaka 2) przy 50 Hz mm Nm V HAMULCE TARCZOWE 101 ATZ Masa: 64 kg 3) ZE 500/ ZEW 500/ ZEM 500/50 1) HAMULCE TARCZOWE 102 ATZ Masa: 114 kg 3) ZE 1500/ ZEW 1500/ ZEM 1500/60 1) HAMULCE TARCZOWE 102 ATZ-2 Masa: 147 kg 3) ZE 2000/ ZEW 2000/ ZEM 2000/120 1) HAMULCE TARCZOWE 103 ATZ Masa: 260 kg 3) ZE 3200/ ZEW 3200/ ZEM 3200/80 1) Oferujemy również hamulce o innych parametrach oraz wykonania specjalne. 1) Przy zastosowaniu zwalniaków typu ZEM... konieczne jest doprowadzenie zasilania elektromagnesu (38 V DC, natężenie prądu 0,4 A dla zwalniaka ZEM 500; 0,45 A dla zwalniaka ZEM 1250 i ZEM 2000; 0,8 A dla zwalniaka ZEM 3200). 2) Po konsultacji możliwe jest wykonanie zwalniaków na inne napięcie i częstotliwość. 3) Masa hamulca ze zwalniakiem z olejem. 4) Po uzgodnieniu wymiar może ulec zmianie. B2 9 WYMIARY H 4) H 1 H 2 A A 1 A 2 A 3 B B 1 B 2 B 3 C C 1 C 1 E 1 E 2 E 3 f d Wielkość i typ hamulca mm ATZ ATZ ATZ ATZ

139 D1 HAMULCE TARCZOWE GÓRNICZE ATG (seria 100) ze zwalniakiem elektrohydraulicznym przeciwwybuchowym i sprężyną zewnętrzną fena.pl Przykład oznaczenia hamulca tarczowego ATG współpracującego z tarczą hamulcową o średnicy D H =400 i grubości B=30 mm, w wykonaniu lewym, ze skrzynką przyłączeniową w pozycji A, ze zwalniakiem elektrohydraulicznym ExZE 800/60 r1.400v AC/50Hz (zwalniak z łącznikiem o styku rozwiernym i wyłącznikiem bimetalowym), wielkości 101: (sposób oznaczania patrz strona B2-2, B2-3): Hamulec tarczowy górniczy 400/30-L-A-ExZE 800/60 r1.400v AC/50Hz-101 ATG skrzynka w poz. B skrzynka w poz. B C E 3 C 1 C 2 E 2 E D H D 2 H H 2 H 1 Hamulec w wykonaniu prawym R skrzynka przyłączeniowa w pozycji: A B f 30 ~H 3 E 1 B2 10 A Hamulec w wykonaniu lewym L skrzynka przyłączeniowa w pozycji: B A 2 d A 3 A 1 A B 2 B 1 B 3 B

140 fena.pl HAMULCE TARCZOWE GÓRNICZE ATG (seria 100) ze zwalniakiem elektrohydraulicznym przeciwwybuchowym i sprężyną zewnętrzną B2 11 Średnica tarczy hamulcowej D H Teoretyczna średnica Maksymalna średnica Moment Typ Zasilanie zwalniaka 2) E hamowania D 1 piasty lub sprzęgła D 2 hamowania M H zwalniaka przy 50 Hz mm Nm V HAMULCE TARCZOWE GÓRNICZE 101 ATG Masa: 105 kg 3) ExZE 800/ HAMULCE TARCZOWE GÓRNICZE 102 ATG Masa: 146 kg 3) ExZEM 1250/60 1) ) ExZE 1500/ ) HAMULCE TARCZOWE GÓRNICZE 103 ATG Masa: 304 kg 3) ExZE 3200/ Oferujemy również hamulce o innych parametrach oraz wykonania specjalne. 1) Przy zastosowaniu zwalniaków typu ExZEM 1250 konieczne jest doprowadzenie zasilania elektromagnesu 42 V AC. 2) Po konsultacji możliwe jest wykonanie zwalniaków na inne napięcie i częstotliwość. 3) Masa hamulca ze zwalniakiem z olejem. 4) Nie dotyczy zwalniaków typu ExZEM. 5) Po uzgodnieniu może ulec zmianie. WYMIARY H 5) H 1 H 2 H 3 A A 1 A 2 A 3 B B 1 B 2 B 3 C C 1 C 2 E 1 E 2 E 3 f d Wielkość i typ hamulca mm ATG ATG ATG

141 ZACISKI (KLESZCZE) SZYNOWE fena.pl Zaciski szynowe są przystosowane do współpracy z bocznymi powierzchniami główek szyn jezdnych, po których porusza się maszyna w nie wyposażona. Mają one za zadanie zapobiec przesuwaniu się maszyny w czasie postoju w wyniku działania sił zewnętrznych (np. wiatru w przypadku dźwignic, bądź sił pochodzących od taśmy przenośnikowej w przypadku wózków zrzutowych przenośnika). Blokują one ruch maszyny po jej zatrzymaniu, niezależnie od hamulca zabudowanego w układzie napędowym mechanizmu jazdy. Nie są przeznaczone do wyhamowania maszyny będącej w ruchu (jeżeli to nie zostało wcześniej uzgodnione). Układ sterowania napędu powinien być tak wykonany, aby uruchomienie silnika napędu jazdy następowało przy rozchylonych szczękach hamulcowych tj. po potwierdzeniu odhamowania przez zabudowany na zacisku czujnik odhamowania, a zahamowanie następowało po zatrzymaniu maszyny. Zaciski są wyposażone w rolki prowadzące, dopasowujące ich położenie tak, aby zapobiec tarciu okładziny ciernej szczęki o główkę szyny w trakcie jazdy. Zalecane jest stosowanie zacisków symetrycznie na obu szynach. Wielkość zacisku musi być odpowiednio dobrana w celu zapewnienia jego prawidłowego działania. Przyłącze mechaniczne może zostać dopasowane do istniejącej konstrukcji użytkownika i ze względu na różne konstrukcje jest ustalane indywidualnie. Zacisk szynowy ZS.02 ZACISKI SZYNOWE ZS.02, ZS.03 ZE ZWALNIAKIEM ELEKTROHYDRAULICZNYM Siła hamowania (zaciskanie szczęk na szynie jezdnej) jest wywoływana mechanicznie sprężyną zabudowaną w korpusie zwalniaka. Odhamowanie zacisku (rozchylenie szczęk) następuje po włączeniu zasilania elektrycznego zwalniaka powodującego włączenie pompy tłoczącej olej do komory umieszczonej pod tłokiem zwalniaka. Powoduje to przemieszczanie się tłoka w górę i poprzez przegubowo połączony układ dźwigni, następuje odsuwanie się ramion i szczęk hamulcowych od główki szyny, co umożliwia swobodny ruch maszyny. W przypadku zaniku napięcia zasilania zwalniaka, pod wpływem zabudowanej w zwalniaku sprężyny, następuje samoczynne i natychmiastowe przesunięcie tłoka w dół i zahamowanie poprzez dociśniecie szczęk hamulcowych do bocznych powierzchni główki szyny. zacisk ZS.02 siła hamowania 0,5kN (możliwe wykonanie o innej sile hamowania) zacisk ZS.03 siła hamowania 10 kn (możliwe wykonanie o innej sile hamowania) B3 1 Opis zwalniaków elektrohydraulicznych patrz B1-2 Zacisk szynowy ZS.03

142 fena.pl ZACISKI (KLESZCZE) SZYNOWE ZACISKI SZYNOWE ZS.04 Z ZASILACZEM HYDRAULICZNYM Siła hamowania zacisku jest wywoływana siłą sprężyn zabudowanych w cylindrze hydraulicznym, która poprzez ramiona powoduje dociśnięcie szczęk hamulcowych do powierzchni bocznych główek szyn jezdnych. Załączenie napięcia włącza silnik elektryczny i pompę w zasilaczu hydraulicznym oraz elektrozawór, co powoduje wzrost ciśnienia oleju w cylindrze i ruch tłoka ściskający sprężyny, powodując rozchylenie ramion i umożliwiając jazdę maszyny. W przypadku zaniku napięcia następuje wyłączenie zasilacza, elektrozaworu i płynne zaciśnięcie szczęk na szynie. Silnik elektryczny pracuje w powtarzającym się cyklu utrzymując wartość ciśnienia oleju w układzie w określonych granicach po uzyskaniu wartości maksymalnej następuje wyłączenie silnika, a po jej spadku do wartości minimalnej następuje jego załączenie i powtórne zwiększenie ciśnienia do maksymalnej wartości utrzymując cały czas zacisk odhamowany. Na wsporniku zamocowany jest zasilacz hydrauliczny połączony z cylindrem hydraulicznym i szafka elektryczna sterująca pracą silnika elektrycznego. Szafka sterująca jest zasilana napięciem 400 V AC i steruje pracą silnika elektrycznego oraz elektrozaworu zasilanego napięciem 24 V AC (zabudowany transformator) na podstawie sygnałów z przetwornika ciśnienia zabudowanego za zasilaczu hydraulicznym. Stan pracy zasilacza oraz stan awaryjny jest sygnalizowany lampkami umieszczonymi na szafce sterującej. Zacisk szynowy ZS.04 B3 2 Zasilacz może być dodatkowo wyposażony w grzałkę umożliwiającą pracę w niskich temperaturach. siła hamowania 80 kn (możliwe wykonanie o innej sile hamowania) ZACISKI SZYNOWE ZS.05 Z NAPĘDEM ELEKTRYCZNYM Siła hamowania zacisku jest wywoływana mechanicznie sprężyną dociskaną przez tłok napędu elektrycznego bądź bezpośrednio przez ten tłok. Zmiana stanu zacisku (zahamowanie/odhamowanie) następuje tylko przy włączonym zasilaniu napędu elektrycznego, nie jest konieczne ciągłe podtrzymywanie tego zasilania - przy braku napięcia nie następuje samoczynne zahamowanie. Odhamowanie zacisku (rozchylenie szczęk) następuje po włączeniu zasilania i wysunięciu tłoka, który przemieszczając się w górę poprzez przegubowo połączony układ dźwigni, powoduje odsuwanie się ramion i szczęk hamulcowych od główki szyny, co umożliwia swobodny ruch maszyny. Zahamowanie następuje po ponownym włączeniu napędu (zmiana faz napięcia zasilającego) i ruchu tłoka w przeciwnym kierunku. Prędkość zahamowania i odhamowania jest zależna od prędkości ruchu tłoka zastosowanego napędu elektrycznego. siła hamowania 16 kn (możliwe wykonanie o innej sile hamowania) Zacisk szynowy ZS.05

143 ZACISKI (KLESZCZE) SZYNOWE fena.pl ZACISKI SZYNOWE AHS ZE ZWALNIAKIEM ELEKTROHYDRAULICZNYM Siła hamowania (zaciskanie szczęk na szynie jezdnej) jest wywoływana mechanicznie sprężyną zabudowaną w korpusie zwalniaka. Odhamowanie zacisku (rozchylenie szczęk) następuje po włączeniu zasilania elektrycznego zwalniaka powodującego włączenie pompy tłoczącej olej do komory umieszczonej pod tłokiem zwalniaka. Powoduje to przemieszczanie się tłoka w górę i poprzez przegubowo połączony układ dźwigni, następuje odsuwanie się ramion i szczęk hamulcowych od główki szyny, co umożliwia swobodny ruch maszyny. W przypadku zaniku napięcia zasilania zwalniaka, pod wpływem zabudowanej w zwalniaku sprężyny, następuje samoczynne i natychmiastowe przesunięcie tłoka w dół i zahamowanie poprzez dociśniecie szczęk hamulcowych do bocznych powierzchni główki szyny. Ze względu na konstrukcję mechaniczną zaciski AHS są przeznaczone do zabudowy w wózkach zrzutowych przenośników taśmowych. siła hamowania 10 kn (możliwe wykonanie o innej sile hamowania) Opis zwalniaków elektrohydraulicznych patrz B1-2 Zacisk szynowy AHS B3 3

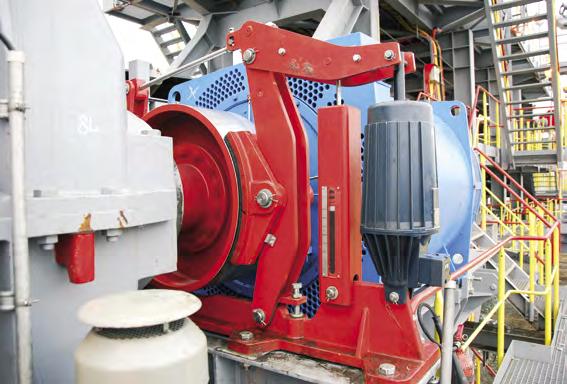

144 fena.pl PRZYKŁADY ZASTOSOWAŃ Przenośnik hamulec szczękowy AHH (seria 300) i sprzęgło hamulcowe ASNG-SBH Koparka hamulec tarczowy ATZ B3 4 Przenośnik zacisk szynowy AHS Przenośnik hamulec szczękowy AHH i sprzęgło hamulcowe ASN-SBH

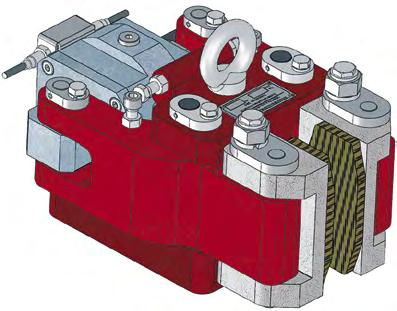

145 ZACISKI HAMULCOWE HYDRAULICZNE fena.pl F s siła sprężyn [N] μ współczynnik tarcia 0,39 D teoretyczna średnica hamowania [m] F H siła hamowania [N] η sprawność układu 0,85 0,95 D H średnica tarczy hamulcowej [m] M H moment hamowania [Nm] i ilość zacisków na tarczy hamulcowej b szerokość szczęki hamulcowej [m] ZACISK HAMULCOWY ZH-1 Siłę hamowania wywołuje zespół 2 sprężyn umieszczonych w cylindrze zacisku. Przy braku ciśnienia oleju hydraulicznego sprężyny powodują osiowy nacisk szczęk hamulcowych z przyklejoną okładziną cierną na tarczę hamulcową. Odhamowanie odbywa się poprzez ściskanie tych sprężyn przy pomocy ciśnienia oleju oddziaływującego na tłok. O wielkości siły hamowania decyduje ugięcie sprężyn. Regulacja siły hamowania, która się zmniejsza się wraz ze zużyciem okładzin ciernych jest dokonywana ręcznie przez obsługę. Zacisk jest wyposażony w ściągacz umożliwiający ręczne odhamowanie zacisku przy braku zasilania olejem hydraulicznym. Może być także wyposażony w czujniki odhamowania i czujniki informujące o konieczności regulacji siły hamowania na skutek zużycia okładziny ciernej. Zacisk jest wyposażony w dociski zapewniające stabilizację położenia szczęk hamulcowych w trakcie ruchu ramion i zapobiegające obcieraniu okładzin o obracającą się tarczę hamulcową. Zacisk ZH-1 przeznaczony jest do współpracy z zasilaczem hydraulicznym o minimalnym ciśnieniu roboczym 150 bar i maksymalnym 190 bar. Zacisk hamulcowy ZH-1 Wielkość zacisku Siła hamowania F H [N] Szerokość szczęki hamulcowej b [m] ZH ,08 ZACISK HAMULCOWY ZH-3 Zacisk hamulcowy ZH-3 to zacisk ZH-1 wyposażony dodatkowo w układ samoczynnej hydraulicznej kompensacji zużycia okładzin hamulcowych w związku z czym nie jest wymagana jego ręczna regulacja wskutek zużycia okładzin, a odbywa się ona automatycznie. Konieczne jest zastosowane zasilacza hydraulicznego dostosowanego do współpracy z tym układem. Wielkość zacisku Siła hamowania F H [N] Szerokość szczęki hamulcowej b [m] ZH ,08 B4 1 ZACISK HAMULCOWY ZH-2, ZH-2M Siłę hamowania wywołuje pakiet sprężyn talerzowych umieszczonych w cylindrze zacisku. Przy braku ciśnienia oleju hydraulicznego sprężyny powodują osiowy nacisk szczęk hamulcowych z przyklejoną okładziną cierną na tarczę hamulcową. Zacisk hamulcowy ZH-2

146 fena.pl ZACISKI HAMULCOWE HYDRAULICZNE Odhamowanie odbywa się poprzez ściskanie tych sprężyn przy pomocy ciśnienia oleju oddziaływującego na tłok cylindra. Zacisk może być wyposażony w czujniki odhamowania, czujniki informujące o konieczności regulacji spowodowanej zużyciem okładzin hamulcowych oraz w czujniki informujące o konieczności wymiany szczęk. W wykonaniu standardowym ZH-2 zacisk składa się z dwóch cylindrów i podstawy mocowanej do płaszczyzny poziomej. Po podaniu oleju pod ciśnieniem do każdego z obu cylindrów następuje przesuniecie w nich tłoków i odsuniecie obu szczęk hamulcowych od tarczy hamulcowej. W wykonaniu ZH-2M zacisk składający cię z jednego cylindra i podstawy mocowany jest do płaszczyzny pionowej dwoma śrubami. Korpus zacisku osadzony jest przesuwnie na dwóch sworzniach i przy podaniu oleju pod ciśnieniem następuje przesunięcie jednej (ruchomej) szczęki a sprężyny powodują przesunięcie całego korpusu po sworzniach tak aby powstała szczelina pomiędzy obiema szczękami a tarczą hamulcową. Wielkość zacisku Siła sprężyn F S [N] Szerokość szczęki hamulcowej b [m] ZH ,07 ZH ,2 ZH ,2 ZH ,2 Zacisk hamulcowy ZH-2M ZACISK AKTYWNY ZHA Siła hamowania jest wywoływana przez olej hydrauliczny podawany do cylindrów stanowiących część zacisków. Wartością jego ciśnienia można zmieniać wielkość siły hamowania. Po spadku ciśnienia oleju zasilającego, szczęki rozchylają się pod wpływem zabudowanych w nich sprężyn powrotnych umożliwiając swobodny obrót tarczy. Zaciski mogą być wyposażone w czujniki odhamowania i zużycia okładzin hamulcowych. B4 2 Ciśnienie oleju [bar] Siła hamowania F H [N] Szerokość szczęki hamulcowej b [m] 0,105 Zacisk aktywny ZHA może być także wykonany jako zacisk pneumatyczny (zasilany sprężonym powietrzem) ZHA-P. Zacisk aktywny ZHA

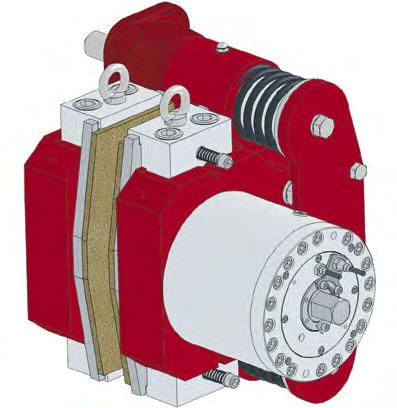

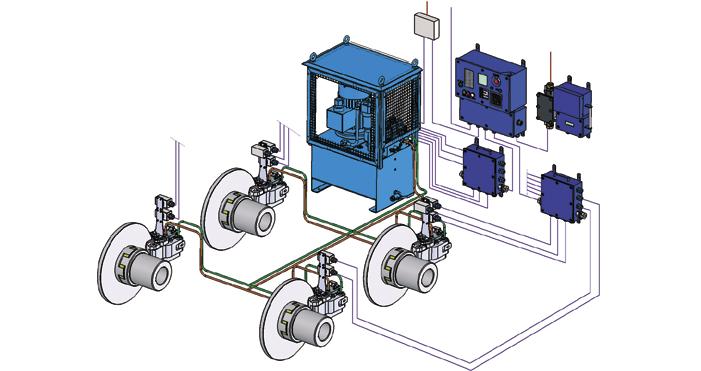

147 ZESPÓŁ HAMULCA TARCZOWEGO ZHT fena.pl ZESPÓŁ HAMULCA TARCZOWEGO ZHT-1 Zespół Hamulca Tarczowego ZHT-1 składa się z zasilacza hydraulicznego oraz z kilku połączonych z nim zacisków hamulcowych ZH-1. Stosowany jest głównie w układach napędowych przenośników taśmowych. Zabudowane w zaciskach sprężyny powodują zaciskanie się szczęk na tarczy hamulcowej a podanie z zasilacza oleju pod ciśnieniem powoduje ich rozchylenie i umożliwia swobodny obrót tarczy hamulcowej. Zastosowanie jednego zasilacza hydraulicznego zasilającego kilka zacisków umożliwia jednoczesne sterowanie ich procesem hamowania. W zależności od wersji zasilacza możliwe jest hamowanie jednostopniowe szybkie bądź łagodne lub hamowanie 2-stopniowe z możliwością nastawy progu pomiędzy stopniami i możliwością ustalenia (poprzez podanie napięcia na odpowiedni elektrozawór) momentu rozpoczęcia 2 stopnia hamowania). Zaciski mogą być wyposażone w czujnik odhamowania i w czujnik zużycia okładzin informujący o konieczności przeprowadzenia regulacji zacisku bądź w przypadku osiągnięcia grubości minimalnej okładziny ciernej informujący o konieczności ich wymiany. Zasilacz może być także wyposażony w progowy czujnik ciśnienia informujący o osiągnięciu (przekroczeniu) nastawionej na czujniku wartości ciśnienia (co może być również pośrednio wykorzystywane jako informacja o odhamowaniu zacisków). Zespół hamulca tarczowego ZHT-1 ZESPÓŁ HAMULCA TARCZOWEGO ZHT-3 Zespół hamulca tarczowego ZHT-3 składa się z zasilacza hydraulicznego oraz z kilku podłączonych z nim zacisków hamulcowych ZH-3 oraz układu sterowania ATHamulec. Zestaw ten jest przeznaczony do wyhamowania przenośnika w określonym (nastawionym przez obsługę w układzie sterowania) czasie, niezależnie od stopnia jego naładowania. Poprawną pracą zestawu ZHT-3 steruje układ sterowania ATHamulec współpracujący z układem automatyki przenośnika taśmowego i umożliwia realizację procesu hamowania i odhamowania oraz kontroluje poprawność działania układu. Układ sterowania odczytuje aktualną prędkość tarczy hamulcowej z czujnika prędkości umieszczonego na jednym z zacisków w momencie rozpoczęcia hamowania (możliwe jest także wykorzystanie odczytu prędkości liniowej taśmy przenośnika) i na podstawie zadanego czasu hamowania decyduje o odpowiednim stopniu hamowania i tak steruje pracą rozdzielaczy hydraulicznych, a co za tym idzie wartością ciśnienia oleju w zaciskach, aby rzeczywisty czas hamowania był równy zadanemu. Zespół hamulca tarczowego ZHT-3 B4 3

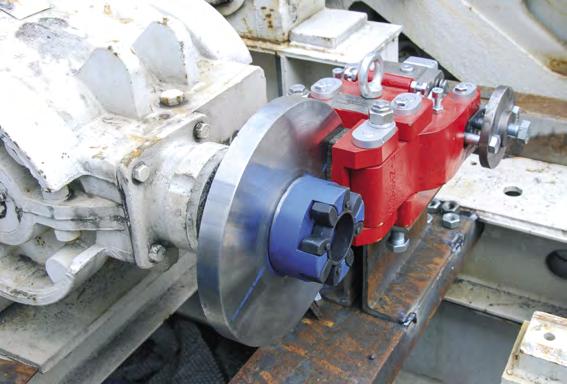

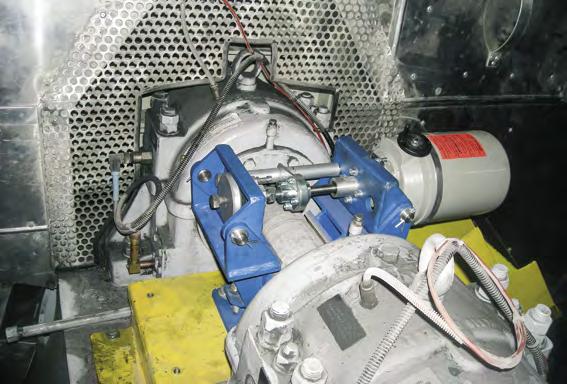

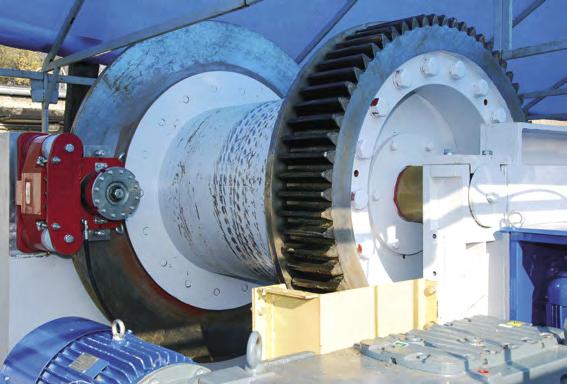

148 fena.pl PRZYKŁADY ZASTOSOWAŃ Wyciągarka zacisk hamulcowy ZH-1 i sprzęgło tarczowe ASR-STH Wyciągarka zacisk hamulcowy ZH-2M B4 4 Wentylator hamulec szczękowy postojowy z napędem elektrycznym AHN Koparka hamulec ciężarowy AHC

149 HAMULCE/ZACISKI POSTOJOWE (DO WENTYLATORÓW) spis treści fena.pl B5 1 HAMULCE SZCZĘKOWE POSTOJOWE AHN z napędem elektrycznym B5 1 ZACISKI POSTOJOWE ZHE z napędem elektrycznym Hamulce/zaciski postojowe są przeznaczone do unieruchomienia zatrzymanej wcześniej maszyny lub do jej całkowitego zatrzymania przy wcześniej zmniejszonych obrotach. Mają one zastosowanie głównie w napędach wentylatorów, jako hamulce blokujące ich ruch w wyniku ciągu wstecznego lub w innych podobnych urządzeniach. Mogą być one wyposażone w napęd elektryczny (AHN, ZHE) lub wykorzystywać napęd ręczny (AHR, ATR, ZHR). W przypadku wykorzystania hamulca wyposażonego w zwalniak elektrohydrauliczny (Hamulec szczękowy trzymający AHT patrz B1-16) konieczne jest zasilanie zwalniaka przez cały czas postoju maszyny). B5 2 HAMULCE SZCZĘKOWE POSTOJOWE AHR z ręcznym mechanizmem luzowania B5 3 HAMULCE TARCZOWE / ZACISKI POSTOJOWE ATR, ZHR z ręcznym mechanizmem luzowania B5 0

150 fena.pl HAMULCE / ZACISKI POSTOJOWE AHN, ZHE z napędem elektrycznym Siła hamowania jest wywoływana mechanicznie przez tłok napędu elektrycznego. Zmiana stanu zacisku (zahamowanie/odhamowanie) następuje tylko przy włączonym zasilaniu napędu elektrycznego, nie jest konieczne ciągłe podtrzymywanie tego zasilania - przy braku napięcia nie następuje samoczynne zahamowanie. Odhamowanie zacisku (rozchylenie szczęk) następuje po włączeniu zasilania i wysunięciu bądź wsunięciu tłoka ( w zależności od wykonania), który przemieszczając się poprzez przegubowo połączony układ dźwigni, powoduje odsuwanie się ramion i szczęk hamulcowych od bębna/tarczy hamulcowej lub wału (w przypadku takiego wykonania), co umożliwia swobodny obrót wału. Zahamowanie następuje po ponownym włączeniu zasilania napędu (zmiana faz napięcia zasilającego) i ruchu tłoka w przeciwnym kierunku. Prędkość zahamowania i odhamowania jest zależna od prędkości ruchu tłoka zastosowanego napędu elektrycznego. Napęd jest wyposażony w mechanizm umożliwiający ręczne odhamowanie w przypadku braku napięcia zasilania. Do współpracy z bębnami hamulcowymi lub bezpośrednio z wałami przeznaczone są Hamulce szczękowe postojowe AHN, a do współpracy z tarczami hamulcowymi Zaciski postojowe ZHE. AHN z napędem w układzie poziomym dla małych średnic bębnów lub do stosowania bezpośrednio na wale napędowym AHN z napędem w układzie pionowym dla dużych średnic bębnów AHN z napędem w układzie pionowym dla średnich średnic bębnów ZHE z napędem w układzie poziomym do małych i dużych średnic tarcz B5 1

151 HAMULCE SZCZĘKOWE POSTOJOWE AHR z ręcznym mechanizmem luzowania fena.pl Przykład oznaczenia hamulca AHR o średnicy bębna hamulcowego D H = 500 mm, z ręcznym mechanizmem luzowania, wielkości 267 AHR: (sposób oznaczania patrz strona B1-3): Hamulec szczękowy AHR Wykonanie II: Hamulec szczękowy AHR-II a 2 D H B H H max Ød b b b 1 a b 2 b 3 a 1 Średnica Szerokość Masa hamulca Wielkość i typ bębna Typ zwalniaka szczęk H H max b b 1 b 2 b 3 a a 1 a 2 d Wykonanie ze zwalniakiem hamulca hamulca D H hamulca B mm mm kg AHR Mechanizm AHR II ręcznego AHH zaciskania AHH i luzowania AHH II B5 2

152 fena.pl HAMULCE TARCZOWE / ZACISKI POSTOJOWE ATR, ZHR z ręcznym mechanizmem luzowania Hamulec tarczowy ATR Zacisk ręczny ZHR-1.P zabudowany na podstawie Zacisk ręczny ZHR-1.G zabudowany na łączniku kołnierzowym B5 3

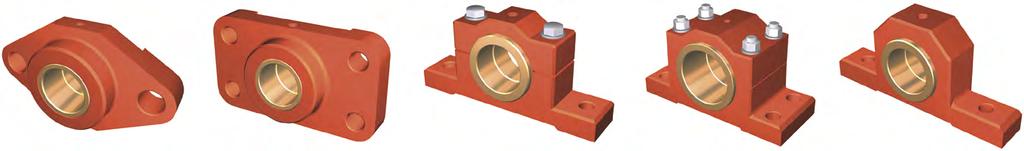

153 KORPUSY ŁOŻYSK spis treści fena.pl C1 1 INFORMACJE OGÓLNE C1 2 KORPUSY KOŁNIERZOWE LEKKIE AKO-2 C1 5 KORPUSY DZIELONE LEKKIE AKD-2 C1 3 KORPUSY KOŁNIERZOWE CIĘŻKIE AKO-4 C1 6 KORPUSY DZIELONE CIĘŻKIE AKD-4 C1 4 KORPUSY NIEDZIELONE AKN B5 0 C1 0

154 fena.pl KORPUSY ŁOŻYSK informacje ogólne Korpusy łożysk standardowo (jeżeli wskazuje na to oznaczenie) dostarczamy bez smarowniczki, z tulejami/panwiami wykonanymi z brązu B101 o wymiarach zgodnych z PN-80/M-87101, PN-81/M z otworem smarownym o kształcie L i rowkiem smarownym o kształcie G. Po uzgodnieniu jest możliwe wykonanie korpusu z tulejami/panwiami o innych wymiarach lub z innego materiału. Tuleje/panwie są wykonywane w trzech rodzajach: proste A, z kołnierzem B, z dwoma kołnierzami C. MATERIAŁ: żeliwo (stal), tuleja/panew brąz. SPOSÓB OZNACZENIA: nazwa D oznaczenie panwi/tulei wielkość typ nazwa D oznaczenie panwi/tulei wielkość np. 102 typ np. AKD-2 np. korpus dzielony lekki średnica otworu w korpusie [mm] oznaczenie panwi lub tulei zgodnie z PN-80/M-87101, PN-81/M-87102; w przypadku zamawiania korpusu dzielonego bez panwi należy wpisać oznaczenie BP, w przypadku zamawiania korpusu kołnierzowego lub niedzielonego bez tulei oznaczenie BT C1 1

155 KORPUSY KOŁNIERZOWE LEKKIE AKO-2 fena.pl Przykład oznaczenia korpusu AKO-2 o średnicy otworu D=36 mm, z tuleją A 30/36x40-B101, wielkości 103: (sposób oznaczania patrz strona C1-1): Korpus kołnierzowy lekki 36-A 30/36 40-B AKO-2 bez tulei Korpus kołnierzowy lekki 36-BT-103 AKO-2 d 2 d(f7) D m a L D 2 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. * Wymiary przyłączeniowe i gabarytowe korpusów są zgodne z PN-83/M (z wyjątkiem wymiarów oznaczonych gwiazdką) D 1 (f8) h 1 h D D 1 D 2 L h h 1 a m d 2 Masa Średnica tulei d [PN-80/M-87101] Wielkość i typ korpusu mm kg mm ,22 14; AKO , ,48 20; AKO , ,69 28; AKO * 18* , AKO * 27* M10 1 1, AKO , * ,72 48; AKO * , AKO * , AKO-2 6, , AKO-2 C1 2

156 fena.pl KORPUSY KOŁNIERZOWE CIEŻKIE AKO-4 Przykład oznaczenia korpusu AKO-4 o średnicy otworu D=115 mm, z tuleją A 100/ B101, wielkości 103: (sposób oznaczania patrz strona C1-1): Korpus kołnierzowy ciężki 115-A 100/ B AKO-4 bez tulei Korpus kołnierzowy ciężki 115-BT-103 AKO-4 d 2 d(f7) D L h 1 h b n m a D 1 (f8) Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. * Wymiary przyłączeniowe i gabarytowe korpusów są zgodne z PN-83/M (z wyjątkiem wymiarów oznaczonych gwiazdką) D 2 C1 3 D D 1 D 2 L h h 1 a b m n d 2 Masa Średnica tulei d [PN-80/M-87101] Wielkość i typ korpusu mm kg mm , * ,32 80; * AKO-4 16, AKO * ,32 95; AKO ,89 105; AKO-4 M10 1* , AKO , , AKO , AKO , AKO-4

157 KORPUSY NIEDZIELONE AKN fena.pl Przykład oznaczenia korpusu AKN o średnicy otworu D=26 mm, z tuleją A 22/26 30-B101, wielkości 103: (sposób oznaczania patrz strona C1-1): Korpus niedzielony 26-A 22/26 30-B AKN bez tulei Korpus niedzielony 26-BT-103 AKN d 2 h 1 h d (F7) D D 1 Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Wymiary przyłączeniowe i gabarytowe korpusów są zgodne z PN-84/M m a c b L D D 1 L h h 1 a b c m d 2 Masa Średnica tulei d [PN-80/M-87101] Wielkość i typ korpusu mm kg mm 18 0,24 12; AKN 20 0,24 14; ,41 16; AKN 24 0,41 18; ,56 20; AKN 28 0, , M AKN ,03 28; , AKN ,65 35; ,36 40; AKN , AKN , AKN , ,50 60; AKN ,56 70; ,95 80; AKN , M12 1, ,51 95; AKN ,18 105; , AKN , AKN C1 4

158 fena.pl KORPUSY DZIELONE LEKKIE AKD-2 Przykład oznaczenia korpusu AKD-2 o średnicy otworu D=50 mm, z panwią C 42/50 40-B101, wielkości 103: (sposób oznaczania patrz strona C1-1): Korpus dzielony lekki 50-C 42/50 40-B AKD-2 bez panwi Korpus dzielony lekki 50-BP-103 AKD-2 m 1 d 3 d 2 h h 2 h 1 d (G7) D Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Wymiary przyłączeniowe i gabarytowe korpusów są zgodne z PN-84/M m a c b L(H8) C1 5 D L h h 1 h 2 a b c m m 1 d 2 d 3 Masa Średnica panwi d [PN-80/M-87102] Wielkość i typ korpusu mm kg mm 32 1, M ,97 28; ,62 32; (34) ,56 35; M10 M ,30 40; , ,59 (53); M , ,48 60; M ,45 70; ,29 80; M20 M12 1, ,56 95; ,97 95; M , AKD AKD AKD AKD AKD AKD AKD-2

159 KORPUSY DZIELONE CIĘŻKIE AKD-4 fena.pl Przykład oznaczenia korpusu AKD-4 o średnicy otworu D=95 mm, z panwią A 85/ B101, wielkości 103: (sposób oznaczania patrz strona C1-1): Korpus dzielony ciężki 95-A 85/ B AKD-4 bez panwi Korpus dzielony ciężki 95-BP-103 AKD-4 d 3 m 1 d 2 m a c n h b h 2 h 1 L(H8) d (G7) D Oferujemy również wykonania specjalne uwzględniające indywidualne życzenia zamawiającego. Wymiary przyłączeniowe i gabarytowe korpusów są zgodne z PN-84/M D L h h 1 h 2 a b c m m 1 n d 2 d 3 Masa Średnica panwi d [PN-80/M-87102] Wielkość i typ korpusu mm kg mm ,95 50; (53) M , AKD ,08 60; M ,88 70; AKD ,26 80; AKD ,93 90; M16 M12 1, ,03 100; AKD , ,83 (125); AKD , AKD M , AKD ,00 180; AKD-4 C1 6

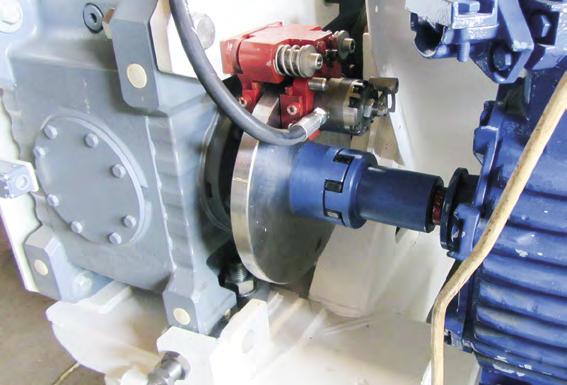

160 fena.pl PRZYKŁADY ZASTOSOWAŃ Kołowrót zacisk hamulcowy hydrauliczny ZH-2M-28 (ZH-125) i sprzęgło tarczowe ASR-STH Wentylator hamulec tarczowy ATR z ręcznym mechanizmem luzowania C1 7 Suwnica zacisk szynowy ze zwalniakiem elektrohydraulicznym ZS.02 Suwnica zacisk szynowy z zasilaczem hydraulicznym ZS.04

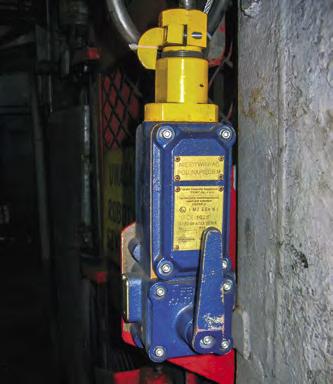

161 OGNIOSZCZELNE ELEKTROMAGNETYCZNE ZAMKI WRÓT SZYBOWYCH OEZWS-2 fena.pl Przykład oznaczenia elektromagnetycznego zamka wrót szybowych OEZWS-2 na napięcie 230 V AC w wykonaniu lewym, zasilanego kablem o średnicy 20 mm: Zamek OEZWS V AC-L-20 PARAMETRY UŻYTKOWE: Zamek OEZWS-2 jest produkowany w dwóch wykonaniach konstrukcyjnych: lewym L i prawym P (patrz rysunek) oraz w trzech odmianach napięciowych: 127 V AC, 230 V AC, 24 VDC. Zamek może być zasilany (w zależności od wielkości zamocowanego pierścienia uszczelniającego) przewodem o średnicy mm. W przypadku braku informacji na temat średnicy kabla zasilającego, zamek jest dostarczany z pierścieniem uszczelniającym przeznaczonym dla kabla o średnicy mm. Zamek jest przystosowany do pracy w temperaturze otoczenia od 5 C do +40 C i wilgotności względnej powietrza 95±2%. ~401 ZASTOSOWANIE: Zamek OEZWS-2 jest przystosowany do bezpiecznego użytkowania w podziemnych i powierzchniowych zakładach górniczych, w których występuje zagrożenie metanowe lub zagrożenie wybuchem pyłu węglowego i oznaczony jest cechą: I M2 Ex db I Mb Zgodność Zamka OEZWS-2 z wymaganiami Dyrektywy 2014/34/UE oraz normami EN :2012 +A11:2013 i EN :2014 potwierdza certyfikat badania typu WE: FTZÚ 05 ATEX 0010X wraz z suplementami Wykonanie lewe L Wykonanie prawe P D1 1

162 fena.pl OGNIOSZCZELNE ELEKTROMAGNETYCZNE ZAMKI WRÓT SZYBOWYCH OEZWS-2 ZASADA DZIAŁANIA: Ognioszczelny elektromagnetyczny zamek wrót szybowych OEZWS-2 przeznaczony jest do urządzeń wyciągowych w szybach. Uzależnia on otwarcie wrót szybowych od obecności klatki szybowej i uprawnienia danego poziomu. W przypadku zatrzymania się klatki na odpowiednim poziomie i jego uprawnieniu, odpowiedni układ elektryczny (nie będący częścią zamka i nie dostarczany razem z nim) powinien załączyć obwód zasilania elektromagnesu zabudowanego w zamku. Powoduje to uniesienie blokady uniemożliwiającej otwarcie zamka. Po odblokowaniu zamka, ręczne odchylenie klamki powoduje podniesienie zaczepu, co umożliwia otwarcie wrót szybowych. Przy braku napięcia na zaciskach elektromagnesu, odchylenie klamki jest zablokowane i co za tym idzie otwarcie zamka jest niemożliwe. W czasie jazdy osobistej lub rewizji szybu, otwarcie wrót szybowych jest możliwe od strony szybu poprzez podniesienie zaczepu zamka (dostępnego tylko od strony szybu). Zamek wyposażony jest także w przycisk mechaniczny (dostępny po zerwaniu plomby) do jego awaryjnego odblokowywania od strony wrót szybowych, przy braku napięcia na zaciskach elektromagnesu. WYMIARY PRZYŁĄCZENIOWE: 85 wspornik stalowy element współpracujący z zaczepem (dostarczany z zamkiem) zaczep M12 66,5 124,5 8 blacha osłonowa rama wrót szybowych D1 2

163 PRZYKŁADY ZASTOSOWAŃ fena.pl Wentylator hamulec szczękowy postojowy z napędem elektrycznym AHN Przenośnik taśmowy sprzęgło hamulcowe ASNY-STH ze sprzęgłem jednokierunkowym Kołowrót zacisk hamulcowy hydrauliczny ZH-2M i oprawa łożyskowa Hamulec szczękowy trzymający AHT D1 3

164 fena.pl PRZYKŁADY ZASTOSOWAŃ D1 4 Stanowisko prób zacisk aktywny pneumatyczny ZHA-P Zasyp przejezdny zacisk szynowy z napędem elektrycznym ZS.05 SPIS ILUSTRACJI / ZASTOSOWAŃ Oznaczenie Strona ASR sprzęgło jednowkładkowe A2-21, A4-7 ASR-STH sprzęgło tarczowe B4-4, C1-7 ASN sprzęgło jednowkładkowe A2-21 ASN-SBH sprzęgło hamulcowe A7-5, B3-4 ASNY-STH sprzęgło hamulcowe A5-19, D1-3 ASNG-STH sprzęgło podatne z tarczą hamulcową A2-21, B3-4 SEK sprzęgło podatne A5-19 ASO sprzęgło oponowe A4-7, A7-5 ASO/ASN sprzęgło oponowe A2-21 ASM sprzęgło przeponowe A4-7, A8-5 RAPTOR sprzęgło elastyczne A5-19 APN sprzęgło pneumatyczne A8-5 APMX sprzęgło przeciążeniowe A7-5 AHH hamulec szczękowy B3-4 AHH (seria 300) hamulec szczękowy B3-4 AHG hamulec szczękowy górniczy A7-5, A8-5 AHT hamulec szczękowy trzymający D1-3 AHC hamulec ciężarowy B4-4 ATZ hamulec tarczowy B3-4 ZS.02 zacisk szynowy C1-7 ZS.04 zacisk szynowy C1-7 ZS.05 zacisk szynowy D1-4 AHS zacisk szynowy B3-4 ZH-1 zacisk hamulcowy hydrauliczny B4-4 ZH-2M zacisk hamulcowy hydrauliczny B4-4, C1-7, D1-3 ZHA-P zacisk aktywny pneumatyczny D1-4 AHN hamulec szczękowy postojowy B4-4, D1-3 ATR hamulec tarczowy C1-7 OEZWS-2 zamek wrót szybowych A8-5

165 KONTAKT fena.pl Fabryka Elementów Napędowych FENA Sp. z o.o. ul. Emanuela Imieli Świętochłowice T: F: E: fena@fena.pl W: fena.pl SEKRETARIAT T: (wew. 15) E: sekretariat@fena.pl DZIAŁ HANDLOWY T: (wew , 27) E: dz.handlowy@fena.pl DZIAŁ TECHNICZNY T: T: (wew. 17, 24) E: dz.techniczny@fena.pl PRODUKCJA T: (wew. 19) E: produkcja@fena.pl ZAOPATRZENIE T: (wew. 11)
