SPRZĘGŁO JEDNOKIERUNKOWE SJ

Wielkość: px
Rozpocząć pokaz od strony:

Download "SPRZĘGŁO JEDNOKIERUNKOWE SJ"

Transkrypt

1 SPRZĘGŁO JEDNOKIERUNKOWE SJ z ramieniem blokującym Wydanie 2013 KOPIA ORYGINAŁU MOJ S.A , ul. Tokarska 6 Tel.: , Fax : ;

2 SPIS TREŚCI Lp. Treść Strona 1. Wstęp 3 2. Zastosowanie 3 3. Charakterystyka techniczna 3 Rys.1 Tabela z wymiarami 4 4. Identyfikacja zagrożeń 6 INSTRUKCJA BEZPIECZNEGO STOSOWANIA 6 Rys.2 Budowa, zasada działania 6 1. Budowa i opis działania 7 2. Montaż w układzie napędowym 7 3. Materiały eksploatacyjne 8 4. Przeglądy 8 5. Dobór lepkości oleju wg VG 9 Wykres 1 Wymagana lepkość kinematyczna w temperaturze 10 Wykres 2 Wymagana lepkość kinematyczna w temperaturze 12 odniesienia C (klasyfikacja wg ISO VG) Rys.3 Sprzęgło jednokierunkowe z ramieniem blokującym - widok 13 2

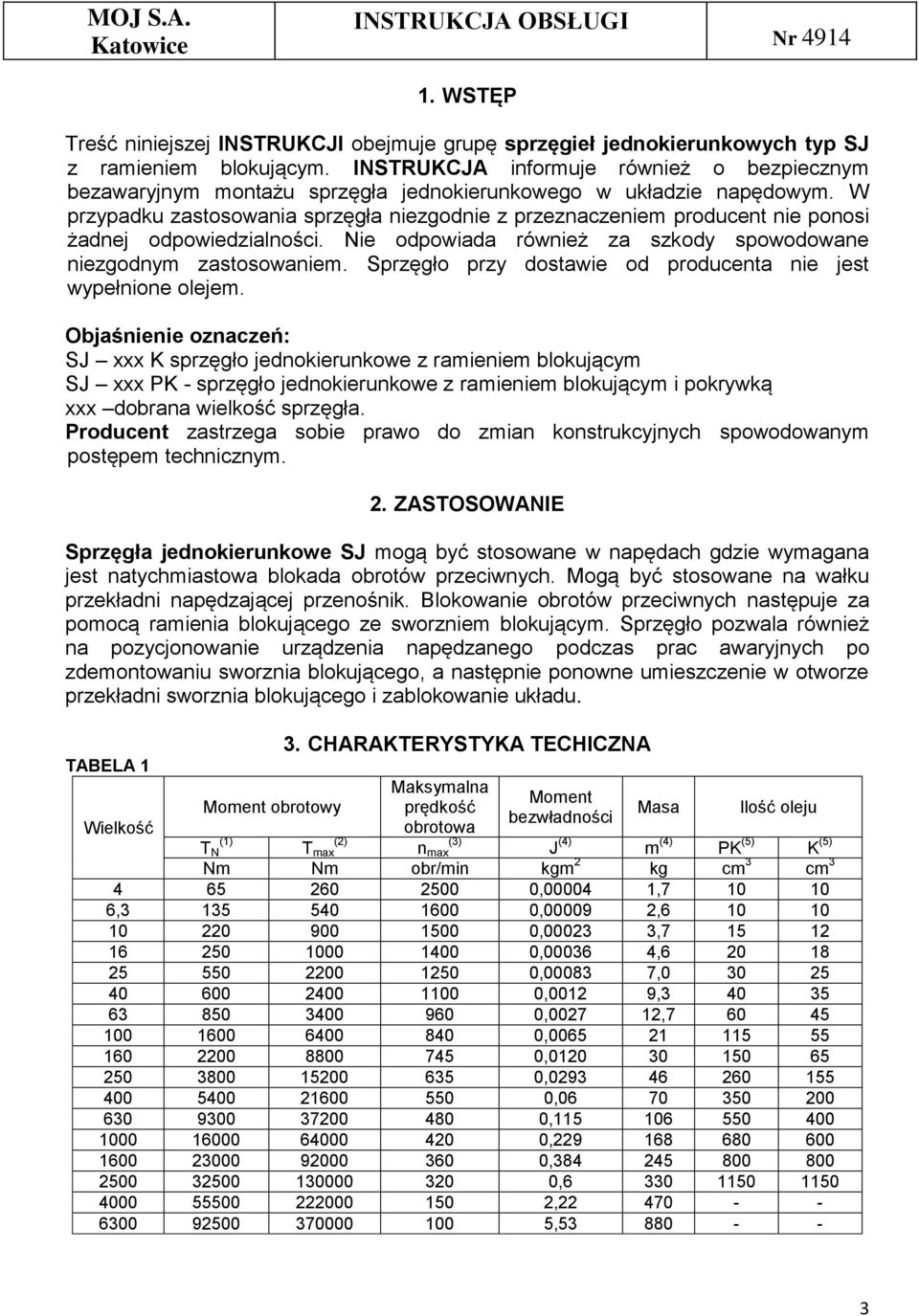

3 1. WSTĘP Treść niniejszej INSTRUKCJI obejmuje grupę sprzęgieł jednokierunkowych typ SJ z ramieniem blokującym. INSTRUKCJA informuje również o bezpiecznym bezawaryjnym montażu sprzęgła jednokierunkowego w układzie napędowym. W przypadku zastosowania sprzęgła niezgodnie z przeznaczeniem producent nie ponosi żadnej odpowiedzialności. Nie odpowiada również za szkody spowodowane niezgodnym zastosowaniem. Sprzęgło przy dostawie od producenta nie jest wypełnione olejem. Objaśnienie oznaczeń: SJ xxx K sprzęgło jednokierunkowe z ramieniem blokującym SJ xxx PK - sprzęgło jednokierunkowe z ramieniem blokującym i pokrywką xxx dobrana wielkość sprzęgła. Producent zastrzega sobie prawo do zmian konstrukcyjnych spowodowanym postępem technicznym. 2. ZASTOSOWANIE Sprzęgła jednokierunkowe SJ mogą być stosowane w napędach gdzie wymagana jest natychmiastowa blokada obrotów przeciwnych. Mogą być stosowane na wałku przekładni napędzającej przenośnik. Blokowanie obrotów przeciwnych następuje za pomocą ramienia blokującego ze sworzniem blokującym. Sprzęgło pozwala również na pozycjonowanie urządzenia napędzanego podczas prac awaryjnych po zdemontowaniu sworznia blokującego, a następnie ponowne umieszczenie w otworze przekładni sworznia blokującego i zablokowanie układu. TABELA 1 Wielkość Moment obrotowy 3. CHARAKTERYSTYKA TECHICZNA Maksymalna prędkość obrotowa Moment bezwładności Masa Ilość oleju (1) T N (2) T max (3) n max J (4) m (4) PK (5) K (5) Nm Nm obr/min kgm 2 kg cm 3 cm , , , , , , , , , , , ,0012 9, , , , , , , , , , , , ,

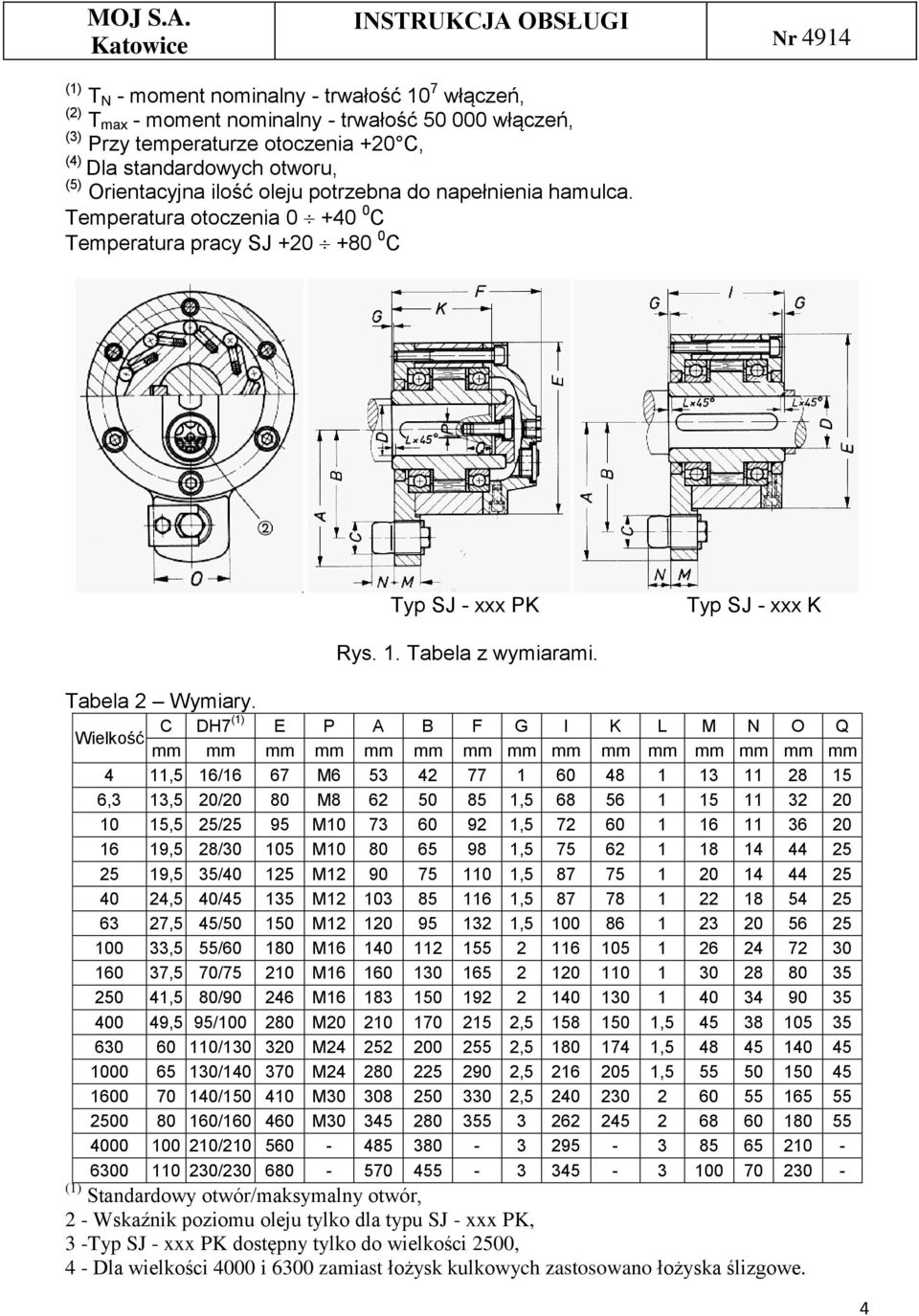

4 (1) T N - moment nominalny - trwałość 10 7 włączeń, (2) T max - moment nominalny - trwałość włączeń, (3) Przy temperaturze otoczenia +20 C, (4) Dla standardowych otworu, (5) Orientacyjna ilość oleju potrzebna do napełnienia hamulca. Temperatura otoczenia C Temperatura pracy SJ C Typ SJ - xxx PK Typ SJ - xxx K Tabela 2 Wymiary. Rys. 1. Tabela z wymiarami. C DH7 (1) E P A B F G I K L M N O Q Wielkość mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm 4 11,5 16/16 67 M ,3 13,5 20/20 80 M , ,5 25/25 95 M , ,5 28/ M , ,5 35/ M , ,5 40/ M , ,5 45/ M , ,5 55/ M ,5 70/ M ,5 80/ M ,5 95/ M , , / M , , / M , , / M , / M / / (1) Standardowy otwór/maksymalny otwór, 2 - Wskaźnik poziomu oleju tylko dla typu SJ - xxx PK, 3 -Typ SJ - xxx PK dostępny tylko do wielkości 2500, 4 - Dla wielkości 4000 i 6300 zamiast łożysk kulkowych zastosowano łożyska ślizgowe. 4

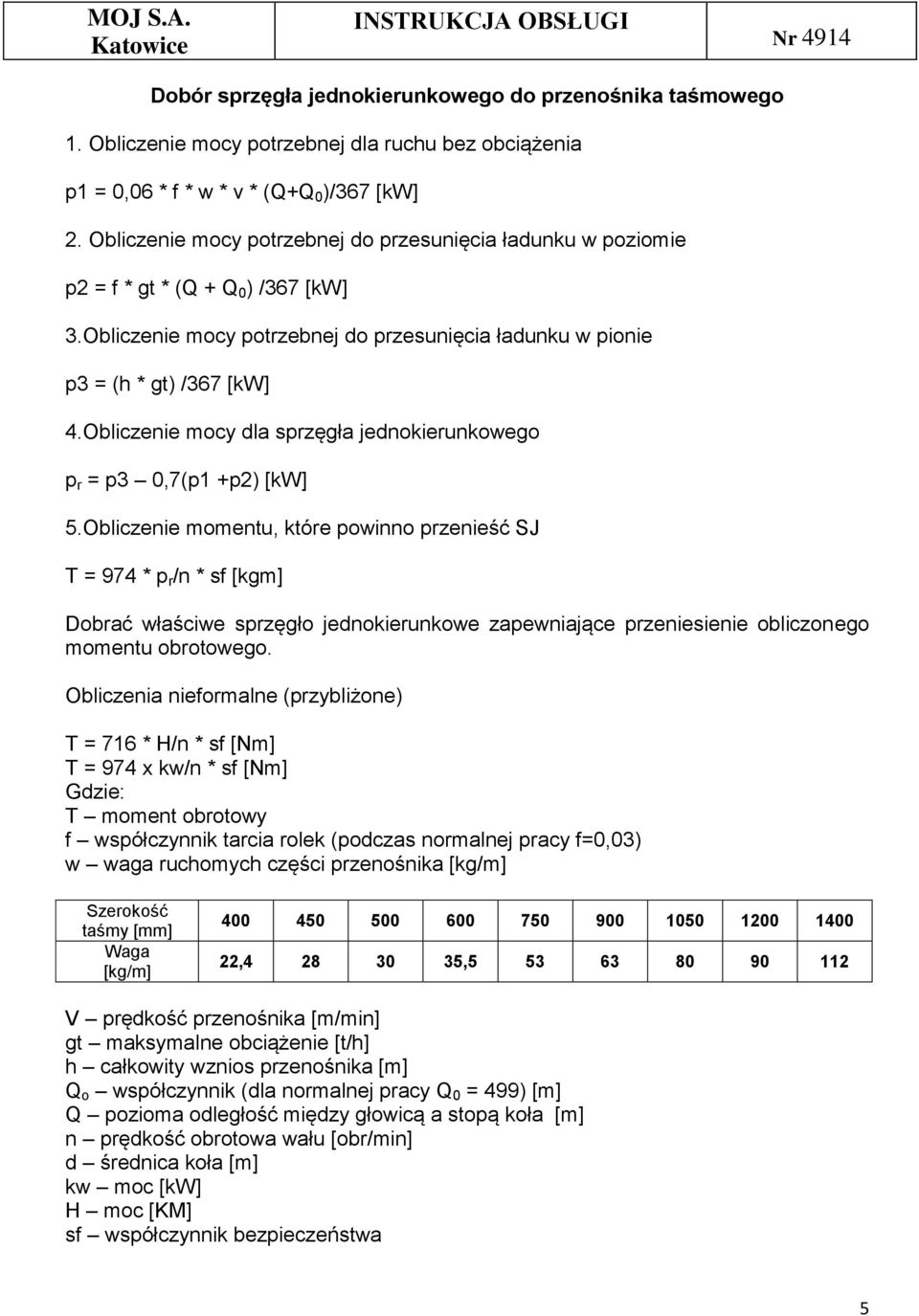

5 Dobór sprzęgła jednokierunkowego do przenośnika taśmowego 1. Obliczenie mocy potrzebnej dla ruchu bez obciążenia p1 = 0,06 * f * w * v * (Q+Q 0 )/367 [kw] 2. Obliczenie mocy potrzebnej do przesunięcia ładunku w poziomie p2 = f * gt * (Q + Q 0 ) /367 [kw] 3.Obliczenie mocy potrzebnej do przesunięcia ładunku w pionie p3 = (h * gt) /367 [kw] 4.Obliczenie mocy dla sprzęgła jednokierunkowego p r = p3 0,7(p1 +p2) [kw] 5.Obliczenie momentu, które powinno przenieść SJ T = 974 * p r /n * sf [kgm] Dobrać właściwe sprzęgło jednokierunkowe zapewniające przeniesienie obliczonego momentu obrotowego. Obliczenia nieformalne (przybliżone) T = 716 * H/n * sf [Nm] T = 974 x kw/n * sf [Nm] Gdzie: T moment obrotowy f współczynnik tarcia rolek (podczas normalnej pracy f=0,03) w waga ruchomych części przenośnika [kg/m] Szerokość taśmy [mm] Waga [kg/m] , , V prędkość przenośnika [m/min] gt maksymalne obciążenie [t/h] h całkowity wznios przenośnika [m] Q o współczynnik (dla normalnej pracy Q 0 = 499) [m] Q pozioma odległość między głowicą a stopą koła [m] n prędkość obrotowa wału [obr/min] d średnica koła [m] kw moc [kw] H moc [KM] sf współczynnik bezpieczeństwa 5

6 Praca przenośnika (ilość włączeń) Współczynnik sf Mniej niż kilka razy na dzień 1,5 2,0 Więcej niż kilka razy na dzień 2,0 2,5 4. IDENTYFIKACJA ZAGROŻEŃ 1) Nie wolno przekraczać parametrów technicznych podanych w punkcie 3. (Charakterystyka techniczna) grozi zniszczeniem sprzęgła oraz urazami. 2) Przed montażem sprawdzić kierunek obrotów przeciwny blokuje układ napędowy 3) Wszelkie prace przy montażu lub demontażu sprzęgła można wykonywać po uprzednim zabezpieczeniem napędu przed przypadkowym włączeniem. Prace te, oraz inne czynności związane z pracami przeglądowymi wykonywać tylko podczas unieruchomionego napędu. 4) Dopuszczalne jest stosowanie sprzęgła jedynie zgodne z przeznaczeniem. 5) Sprzęgło musi pracować wypełnione olejem. 6) Niedopuszczalne jest niedokładne wyosiowanie wału. 7) Stosować olej zgodny z parametrami podanymi w INSTUKCJI. 8) Użytkownik musi dobrze wycentrować piastę i bieżnię. Złe wycentrowanie może doprowadzić do poważnych uszkodzeń w układzie napędowym. 9) Sprzęgło SJ musi wypełniać całą długość wałka, na którym jest zabudowane. 10) Wszelkie prace remontowe wykonywać przy zablokowanym urządzeniu napędzanym, tzn. sworzeń blokujący musi znajdować się w odpowiednim otworze w przekładni i blokować obroty przeciwne. 11) Podczas normalnej pracy sworzeń blokujący musi być zabezpieczony przed odkręceniem płytką zabezpieczającą 12) Przeprowadzić próbną pracę sprzęgła w czasie, co najmniej 6h przyrost temperatury nie powinien być większy jak 40 0 C INSTRUKCJA BEZPIECZNEGO STOSOWANIA odmiana PK odmiana K Rys. 2 Budowa, zasada działania 6

7 Opis do rys Piasta wewnętrzna 2. Piasta zewnętrzna 3. Pokrywka 4. Ramię blokujące 5. Powierzchnia ustalająca 6. Sprężyna trzpienia dociskowego 7. Wałek 8. Trzpień dociskowy 9. Łożysko kulkowe 10. Pierścień uszczelniający 11. Śruba mocująca 12. Korek 13. Uszczelnienie 14. Sworzeń blokujący 15. Płytka zabezpieczająca 16. Korek wlewowy 17. Wskaźnik oleju 18. Śruba mocująca płytkę zabezpieczającą 19. Pierścień zabezpieczający sprzęgło 20. Uszczelka papierowa 21. Śruba mocująca 22. Podkładka sprężysta 1. Budowa i opis działania Na rysunku 1 przedstawiono podstawowe wymiary pozwalające na prawidłowy montaż w układzie napędowym. Budowę i zasadę działania przedstawia rys Montaż w układzie napędowym 1) Wyłączyć i zabezpieczyć przed przypadkowym uruchomieniem układ napędowy. 2) Sprawdzić kierunek obrotów sprzęgła SJ z kierunkiem obrotów wałka napędu. 3) Przygotować odpowiedni wpust pryzmatyczny. Wymiary gabarytowe w zależności od otworu - wg normy. 4) Dokładnie sprawdzić czy powierzchnie przylegania sprzęgła jednokierunkowego nie są zanieczyszczone. 5) Zalecane pasowanie z wałem to H8/h8 lub H7/h7. Zabronione jest pasowanie mieszane lub na wcisk. 6) Podczas montażu zachować odpowiednią czystość. Wszelkie zanieczyszczenia, które mogłyby się przedostać do sprzęgła są niedopuszczalne. 7) Montując sprzęgło jednokierunkowe należy wywierać nacisk tylko na bieżnię wewnętrzną. 8) Podczas montażu sprzęgła na wał urządzenia nie dopuścić, aby bieżnia zsunęła się z wałeczków. 9) Wkręcić wskaźnik poziomu w otwór. [d = G ½ ] 10) Zalać sprzęgło jednokierunkowe olejem poprzez otwór M18 tak, aby poziom oleju ustabilizował się w połowie wskaźnika oleju. 11) Podczas nalewania oleju należy pamiętać, aby korek wlewowy M18x1,5 znajdował się pionowo w górze na wskaźnikiem poziomu. 12) Wkręcić korek zaślepiający w otwór. 7

8 13) Sprawdzić szczelność obu korków. 14) Uruchomić układ napędowy. Uwagi dodatkowe: Końcówka ramienia powinna być zablokowana przy pomocy sworznia blokującego. Średnica otworu do zablokowania ramienia z kołkiem powinna być 1 2 mm większa od sworznia blokującego. Płytka zabezpieczająca służy do zabezpieczenia kołka blokującego przed odkręceniem. 3. Materiały eksploatacyjne Do zalewania sprzęgła jednokierunkowego zaleca się stosować oleje nie zawierające dodatków EP.Oleje nie powinny również zawierać siarczku molibdenu. Rekomendowane oleje: 1. Shell - praca do temperatury C Dextron II Rimulia CT oil 10W Shell Clarus oil 17 Rotella S oil 10W Praca w temp C Rimulia CT oil 20W/20,30 Rotella S oil 202W/20,30 2. Mobil - praca do temperatury C AFT220 Delvas 1310 PTE oil light Praca w temp C Delvac Przeglądy Przed pierwszą wymianą oleju sprawdzać jego poziom codziennie. Po 100 godzinach pracy sprzęgła jednokierunkowego należy olej wymienić na nowy. Po około 500 godzinach sprawdzić ponownie poziom oleju. W przypadku jego nadmiernego ubytku znaleźć przyczynę i ją usunąć. Uzupełnić ubytki. Ponowna wymiana oleju, następuje, co ok godzin pracy lecz nie rzadziej jak 6 miesięcy. W tym celu należy spuścić stary olej, przepłukać sprzęgło olejem a następnie wlać nowy olej. Podczas prawidłowej eksploatacji i prawidłowym wyosiowaniu sprzęgła jednokierunkowego nie powinno wystąpić jego nadmierne zużycie. 8

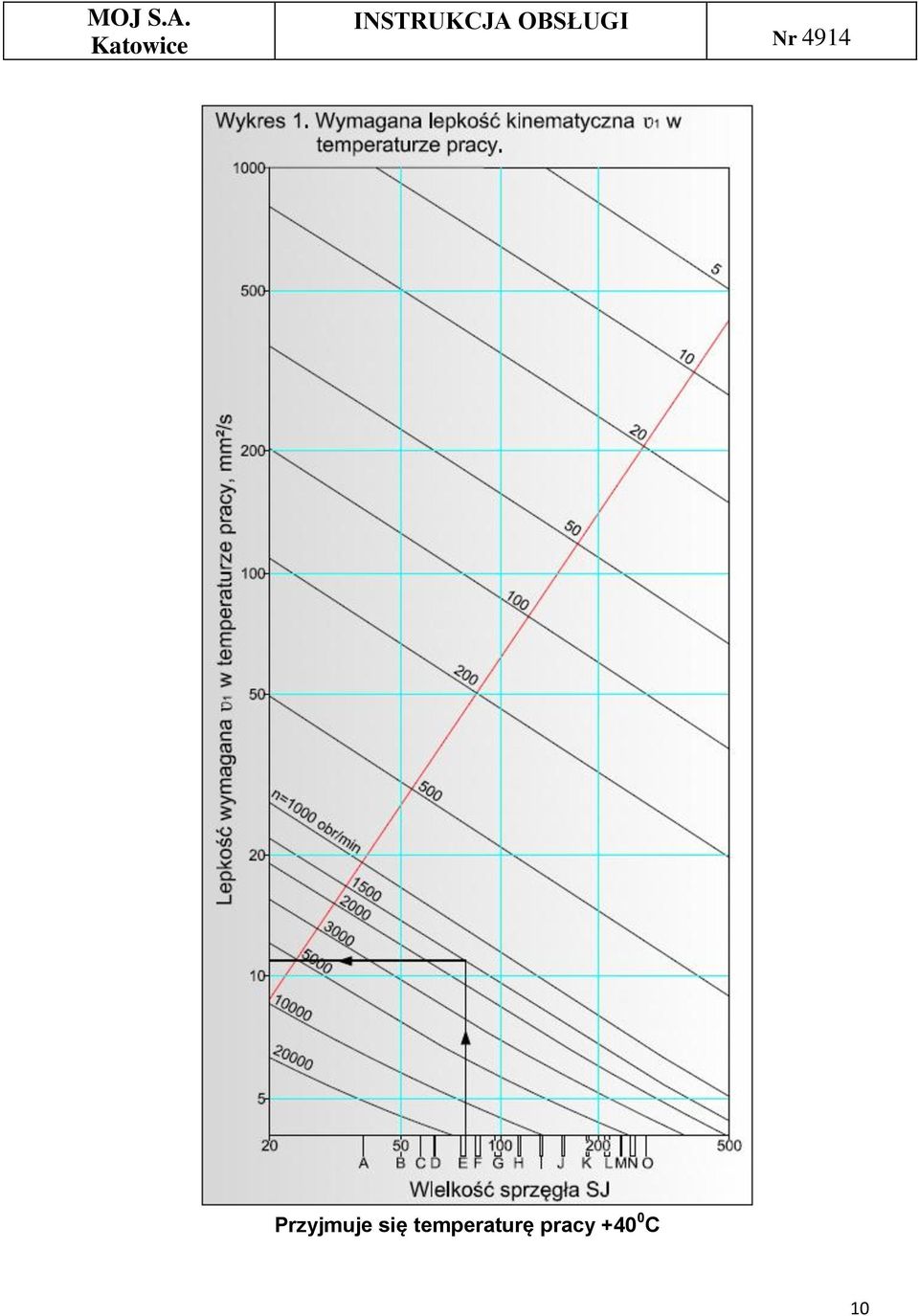

9 5.Dobór lepkości oleju wg ISO VG 9

10 Przyjmuje się temperaturę pracy 40 0 C Przyjmuje się temperaturę pracy C 10

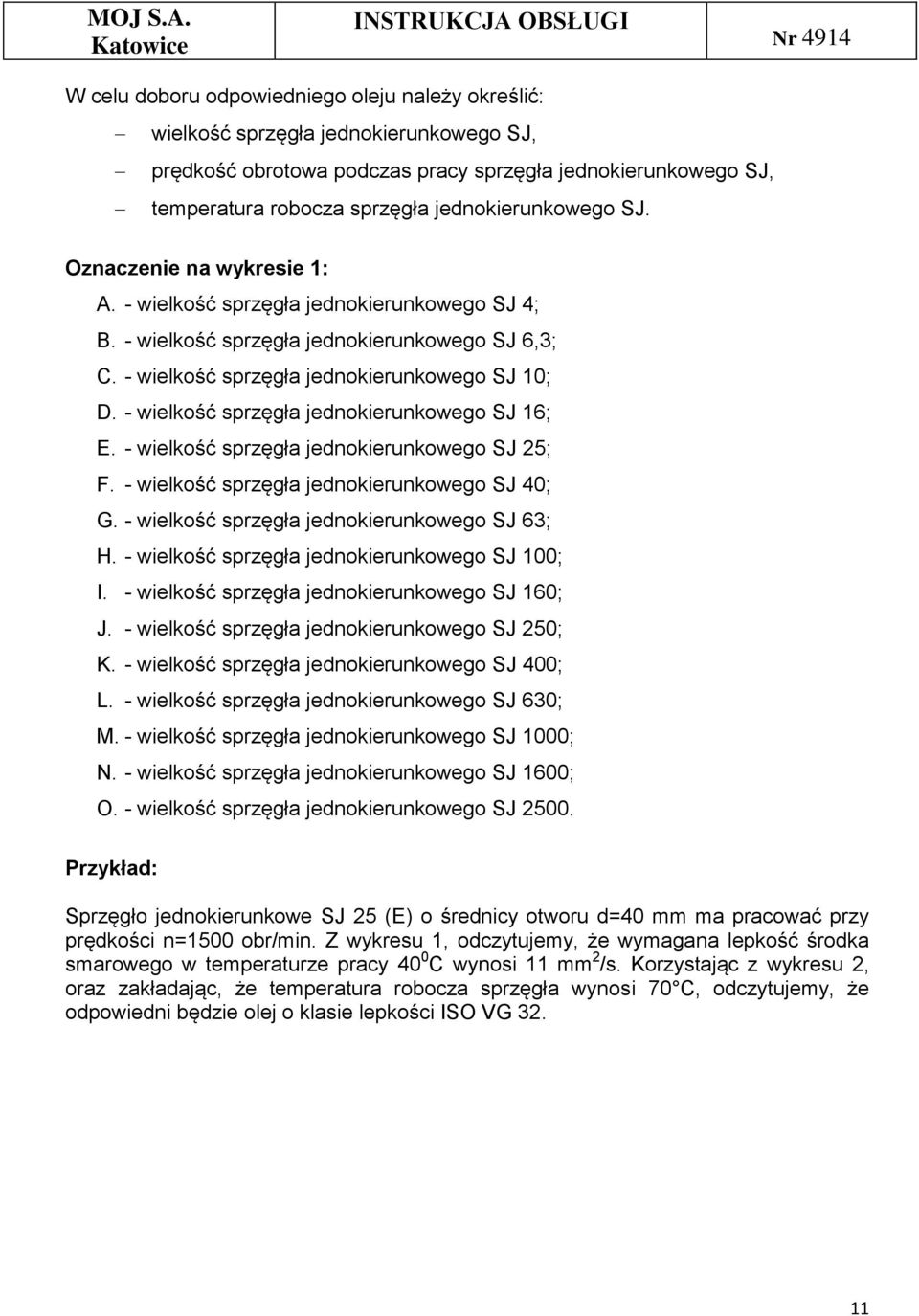

11 W celu doboru odpowiedniego oleju należy określić: wielkość sprzęgła jednokierunkowego SJ, prędkość obrotowa podczas pracy sprzęgła jednokierunkowego SJ, temperatura robocza sprzęgła jednokierunkowego SJ. Oznaczenie na wykresie 1: A. - wielkość sprzęgła jednokierunkowego SJ 4; B. - wielkość sprzęgła jednokierunkowego SJ 6,3; C. - wielkość sprzęgła jednokierunkowego SJ 10; D. - wielkość sprzęgła jednokierunkowego SJ 16; E. - wielkość sprzęgła jednokierunkowego SJ 25; F. - wielkość sprzęgła jednokierunkowego SJ 40; G. - wielkość sprzęgła jednokierunkowego SJ 63; H. - wielkość sprzęgła jednokierunkowego SJ 100; I. - wielkość sprzęgła jednokierunkowego SJ 160; J. - wielkość sprzęgła jednokierunkowego SJ 250; K. - wielkość sprzęgła jednokierunkowego SJ 400; L. - wielkość sprzęgła jednokierunkowego SJ 630; M. - wielkość sprzęgła jednokierunkowego SJ 1000; N. - wielkość sprzęgła jednokierunkowego SJ 1600; O. - wielkość sprzęgła jednokierunkowego SJ Przykład: Sprzęgło jednokierunkowe SJ 25 (E) o średnicy otworu d=40 mm ma pracować przy prędkości n=1500 obr/min. Z wykresu 1, odczytujemy, że wymagana lepkość środka smarowego w temperaturze pracy 40 0 C wynosi 11 mm 2 /s. Korzystając z wykresu 2, oraz zakładając, że temperatura robocza sprzęgła wynosi 70 C, odczytujemy, że odpowiedni będzie olej o klasie lepkości ISO VG

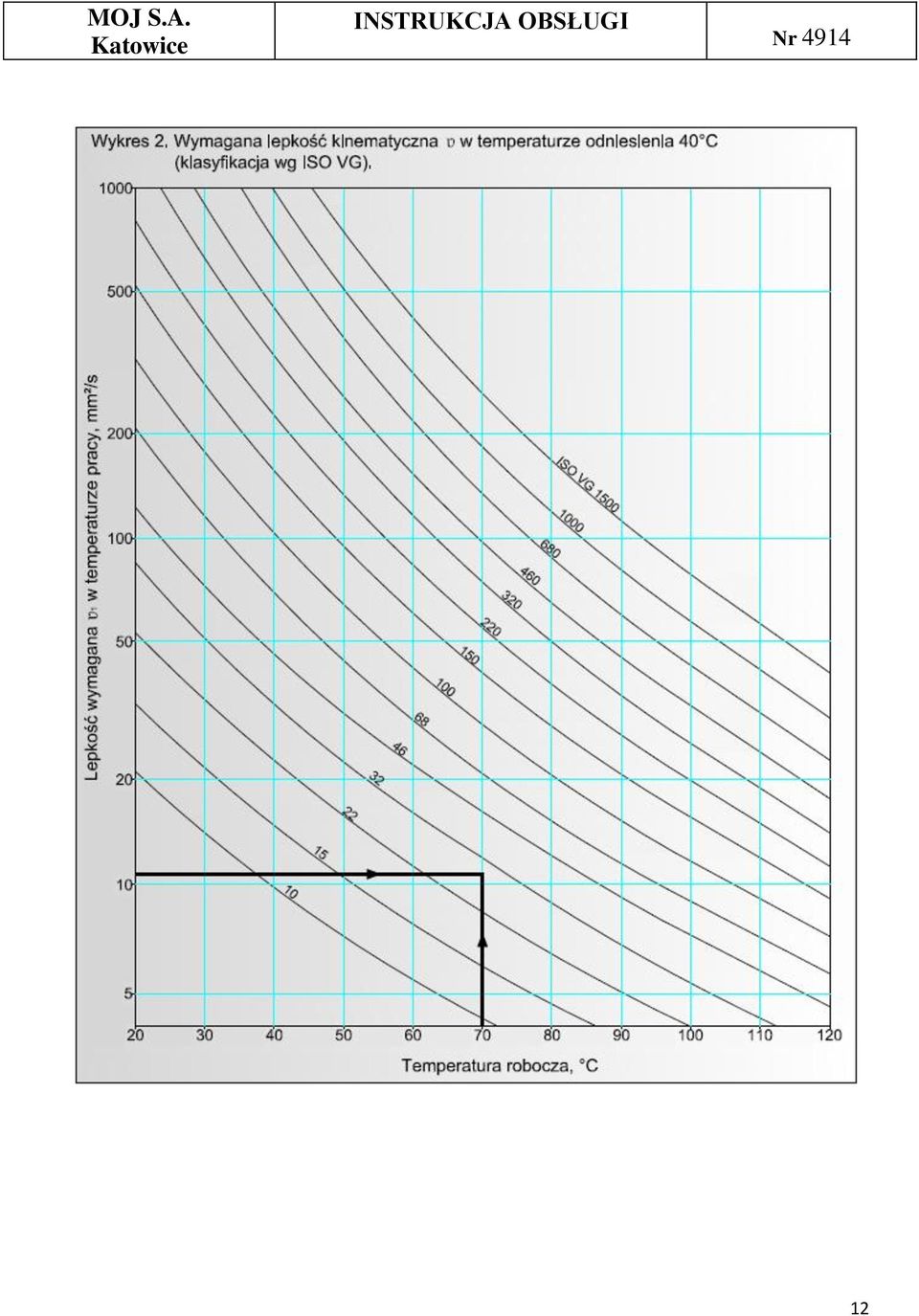

12 12

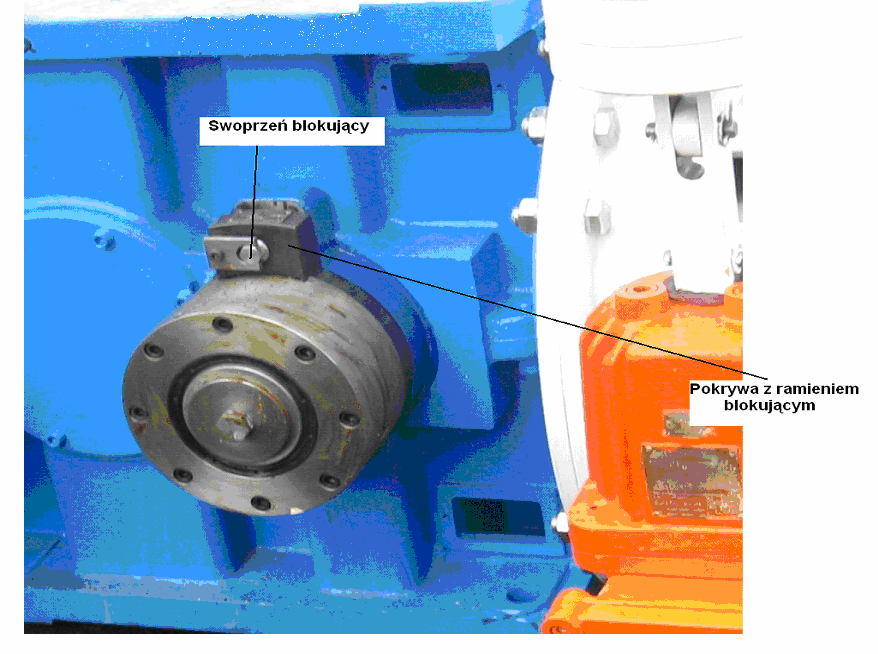

13 Rys. 3 Sprzęgło Jednokierunkowe z ramieniem blokującym - widok 13
