1 Odwodnienie poprzez attykę Efektywne odwadnianie dachów płaskich PROFESJONALNE PRODUKTY DLA NOWOCZESNEJ ARCHITEKTURY

2 Witamy w Sita! 2

3 Ponad 40 lat doświadczenia: Witamy w Sita! Firma Sita od ponad 40 lat stoi na czele producentów systemów odprowadzania wody oraz wentylacji w Europie. Nasze doświadczenie poparte jest wieloma milionami sztuk wyprodukowanych wpustów dachowych, wywietrzników oraz przepustów kablowych. Systematycznie realizujemy nasz główny cel najwyższa jakość w każdym obszarze. Wiemy, że najważniejszym czynnikiem jest najwyższa klasa produktów, gdyż to właśnie ona przynosi każdemu odpowiedni efekt końcowy. Dlatego też każdy produkt przed opuszczeniem fabryki przechodzi szczegółową kontrolę jakości w dziale technicznym. Przy Sita, bezpieczeństwo jest zagwarantowane! Na każde pytanie znajdziemy odpowiedź! Sita zapewnia rozwiązania dla często problematycznych sytuacji. Razem z architektami, inżynierami, wykonawcami oraz sprzedawcami znajdujemy idealne rozwiązania, związane z wykonaniem usługi czy dobraniem odpowiedniego produktu. Chętnie służymy naszą fachową wiedzą, zarówno teoretyczną, jak i praktyczną na każdym etapie realizacji inwestycji, od projektu aż po sam montaż. WAŻNYCH POWODÓW, ABY WYBRAĆ SITA Specjalizacja: To my tworzymy odwodnienia Ekspert: Kompetencja i kreatywność od 1976 Partner: Pomoc na każdym etapie realizacji inwestycji Jakość: Sprawdzona i certyfikowana Serwis: Szybki, pewny, punktualny 3

4 Osoby do kontaktu w Sita Manager Przedstawicielstwa, Doradca Techniczny Polska południowa Piotr Stryjak Manager Przedstawicielstwa, Doradca Techniczny Polska południowa Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom p.stryjak@sita-bauelemente.pl Doradca Techniczny Polska północna Tomasz Magdziak Doradca Techniczny Polska północna Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom t.magdziak@sita-bauelemente.pl Pracownik Obsługi Klienta, Doradca Techniczny Damian Działo Pracownik Obsługi Klienta Doradca Techniczny Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel tel. kom d.dzialo@sita-bauelemente.pl Manager Exportu Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel tel. kom u.happe@sita-bauelemente.de Udo Happe Manager Exportu Pracownik Obsługi Klienta Zagranicznego Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel s.grotegut@sita-bauelemente.de Ferdinand-Braun-Straße 1 D Rheda-Wiedenbrück tel n.kowal@sita-bauelemente.de Sarah Grotegut Pracownik Obsługi Klienta Zagranicznego Natalia Kowal Pracownik Obsługi Klienta Zagranicznego Serwis doradczy Sity wspiera Państwa już na początku projektu: Nasi doradcy techniczni pomogą Państwu obliczyć dokładne ilości potrzebnych wpustów dachowych wraz z niezbędnymi akcesoriami. Macie Państwo pytania, potrzebujecie porady czy kalkulacji? Chętnie pomożemy! Pomagamy: tel biuro@sita-bauelemente.pl 4

5 Spis treści Strona 3 O firmie Kontakt z nami Strona 4 Graficzny przegląd systemów Strona 6 Zalety odwodnienia poprzez attykę Strona 8 Tabela doboru produktu/normy i regulacje Strona 9 Strona 10 SitaTurbo Przegląd produktów Strona 10 Przykłady zabudowy Strona 11 Produkty Strona 13 SitaTurbo Strona 22 SitaRondo Przegląd produktów Strona 22 Przykłady zabudowy Strona 23 Produkty Strona 24 Strona 26 SitaIndra Przegląd produktów Strona 26 Przykłady zabudowy Strona 27 Produkty Strona 28 Strona 30 SitaDSS Indra Przegląd produktów Strona 30 Przykłady zabudowy Strona 31 Produkty Strona 32 SitaDSS Indra SitaIndra SitaRondo Strona 33 SitaEasy SitaEasy Go Przegląd produktów Strona 33 Przykłady zabudowy Strona 34 Produkty Strona 36 Strona 41 SitaAttika system orurowania Przegląd produktów Strona 41 Przykłady zabudowy Strona 42 Produkty Strona 44 SitaAttika system orurowania SitaEasy SitaEasy Go Strona 49 Kołnierze przyłączeniowe Strona 49 5

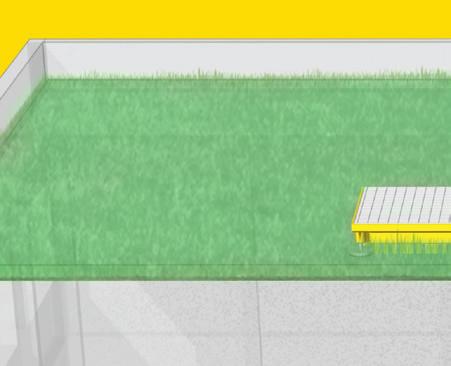

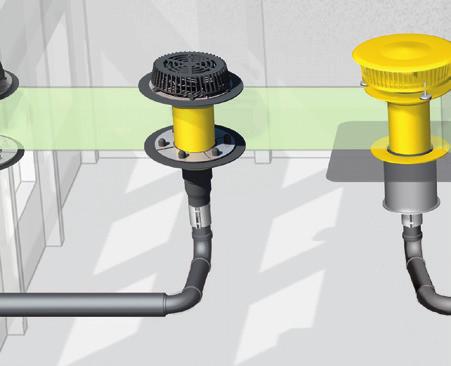

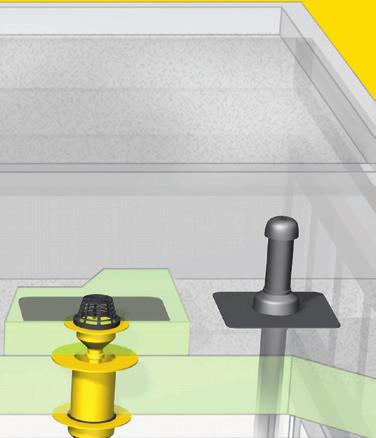

6 System odwadniający i wentylacyjny: Optymalne rozwiązanie dla każdego rodzaju dachu. Grawitacyjny system odprowadzający wodę o swobodnym zwierciadle A SitaStandard z elementem nadbudowy SitaStandard System podciśnieniowego odwadniania dachów B1 SitaDSS Profi (rysunek pokazuje wykonanie jako SitaFiresafe ) z elementem nadbudowy SitaDSS Profi i elementem spiętrzającym SitaMore do odwadniania awaryjnego, z rurami i kształtkami polietylenowymi. B2 System podciśnieniowego odwodnienia dachów SitaDSS Profi z elementem nadbudowy SitaDSS Profi i łącznikiem C3 D4 SitaDSS PE-SML B3 SitaDSS Multi z elementem nadbudowy SitaDSS Multi C1 B3 B2 B1 C1 Odwodnienie awaryjne SitaTurbo C2 C2 SitaAttika rury C3 C4 SitaRondo SitaSpy G D1 Odwodnienie balkonów i tarasów SitaCompact z elementem nadbudowy SitaCompact i nasadką balkonową D2 SitaDrain rynna skrzynkowa (z kratką szczelinowa) D3 SitaDrain Terra D4 SitaGreen skrzynia E Modernizacja SitaSani F1 Wentylacja SitaVent wywietrznik systemowy F2 SitaVent przepust kablowy G Ochrona przeciwpożarowa SitaFiresafe z SitaDSS Profi 6

7 System grawitacyjnego i podciśnieniowego odwadniania dachów płaskich, odwodnienie awaryjne poprzez attykę czy poprzez elementy spiętrzające, efektywna wentylacja dachów płaskich czy niezawodny drenaż? Sita oferuje Państwu całkowicie bezpieczne i zgodne z polskimi normami budowlanymi produkty i rozwiązania systemowe. F2 E F1 C4 A D2 D3 D1 7

8 Zalety odwadniania poprzez attykę Odwadnianie poprzez attykę to rodzaj odwadniania zewnętrznego z systemem wyrzutu wody poza obręb budynku przez ściany attykowe. Taki typ odwadniania kojarzy się głównie z odwadnianiem awaryjnym, jako najłatwiejszy sposób zabezpieczenia budynku przed nadmiernym opadem w przypadku jakiejkolwiek awarii systemu głównego. Pamiętajmy, iż odwadnianie główne dachu płaskiego może być również zaprojektowane na bazie wpustów attykowych. Rozwiązanie takie ma niewątpliwie zalety związane z prowadzeniem wody deszczowej przez attykę m.in. ogranicza występowanie mostków cieplnych w odróżnieniu od tradycyjnego odwodnienia prowadzonego wewnątrz budynku. Ta właściwość spowodowała rozpowszechnienie tego rodzaju odwadniania w domach pasywnych. Ważną cechą takiej konstrukcji systemu jest również możliwość serwisowania i napraw ewentualnych nieszczelności, bowiem tak umieszczone wpusty, jak i orurowanie zapewniają nam właściwie nieograniczony dostęp. WAŻNYCH POWODÓW, ABY WYBRAĆ ODWODNIENIE POPRZEZ ATTYKĘ SITA Bezpieczeństwo: Energooszczędność: Niezawodność: Efektywność: Zgodność: Odwodnienie na zewnątrz budynku Ograniczenie mostków cieplnych Widoczne orurowanie ograniczenie kosztów Wysoka wydajność Wpusty i system orurowania od jednego dostawcy Doradztwo + Informacje Na wszystkie Państwa pytania nasz doradca techniczny chętnie udzieli wyczerpującej odpowiedzi telefonicznie lub poprzez . 8 Telefon: Web: biuro@sita-bauelemente.pl

9 Odwodnienie poprzez attykę Chroni Państwa dach przed nadmiernymi naprężeniami. Tabela doboru produktów: Znajdź rozwiązanie Dowolny kołnierz przyłączeniowy Kołnierz zaciskowy Wysoka wydajność Do dużych powierzchni dachowych Do małych powierzchni dachowych Kompatybilne z wpustami grawitacyjnymi i podciśnieniowymi Sita SitaTurbo SitaRondo SitaIndra SitaEasy SitaEasy Go SitaAttika rury Rozwiązania odwodnienia awaryjnego poprzez attykę znajdą Państwo w katalogu Odwodnienie awaryjne. Podstawy Prawne i Normy Podczas planowania i wykonywania dokumentacji odwodnień powierzchni płaskich należy brać pod uwagę poniższe dokumenty: PN EN Systemu kanalizacji grawitacyjnej wewnątrz budynku DIN EN 752 Zewnętrzne systemy kanalizacyjne DIN 1986 Systemy odwodnień budynków DIN Uszczelnienia dachów DIN Hydroizolacja budynków mieszkalnych DIN Ochrona przeciwpożarowa LAR-Wytyczne Wytyczne dla systemów rurowych wg. przepisów przeciwpożarowych ZVSHK Technika Sanitarna Budowa systemu orurowania DDH-Zalecenia Praca na dachach z hydroizolacją FLL-Wytyczne Wytyczne dla dachów zielonych FLL-Zalecenia Wytyczne dla dachów użytkowych 9

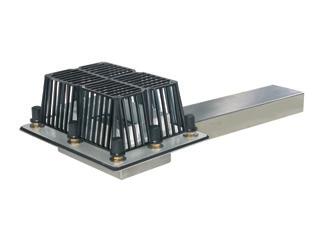

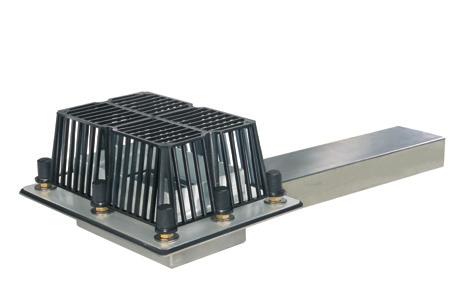

10 SitaTurbo Wysoka wydajność Do odwodnienia głównego i awaryjnego Ekstremalnie płaska konstrukcja Materiał: Stal szlachetna Konstrukcja kołnierza wg DIN Zastosowanie - Do odwodnienia głównego i awaryjnego wg PN EN i DIN dachów użytkowych i nieużytkowych Materiał - Stal szlachetna, Materiał nr Kolor Powierzchnia - - Srebrny Gładka Właściwości - Odporny na typowe zanieczyszczenia środowiska Odporny na wstrząsy i uderzenia Klasa odporności ogniowej A1 Bardzo trwały Niskoszumowa konstrukcja Niepalny Kształtka na rurę okrągłą i kwadratową Rura dostępna w różnych długościach 10

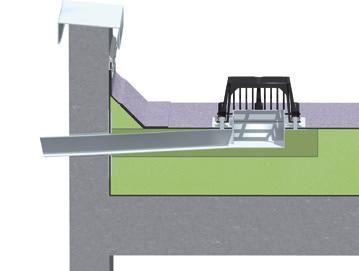

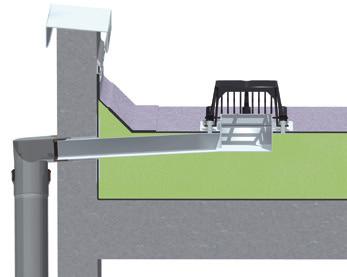

11 SitaTurbo Odwodnienie poprzez attykę Zabudowa A: Wpust SitaTurbo i SitaTurbo płyta paroizolacyjna elastyczna z adapterem SitaTurbo na orurowanie okrągłe w dachu niewentylowanym (dach ciepły/tradycyjny) SitaTurbo 1 1 SitaTurbo adapter na rurę okrągłą 2 SitaTurbo płyta paroizolacyjna elastyczna 3 Podkonstrukcja 4 Paroizolacja 5 Termoizolacja 6 SitaTurbo koszyk żwirowy 7 SitaTurbo wpust attykowy 8 Hydroizolacja Zabudowa B: Wpust SitaTurbo i SitaTurbo płyta paroizolacyjna elastyczna w dachu niewentylowanym (dach ciepły/tradycyjny) SitaTurbo płyta fasadowa SitaTurbo płyta paroizolacyjna elastyczna 3 Podkonstrukcja 4 Paroizolacja 5 Termoizolacja 6 SitaTurbo koszyk żwirowy 7 SitaTurbo wpust attykowy 8 SitaTurbo korpus izolacyjny 9 Hydroizolacja 11

12 SitaTurbo Odwodnienie poprzez attykę Zabudowa C: Wpust SitaTurbo dach odwrócony do odwodnienia awaryjnego w dachu odwróconym. Wymiary X, Y i Z są do podania. x y Podkonstrukcja Hydroizolacja SitaTurbo dach odwrócony korpus izolacyjny Geowłóknina Substrat lub żwir SitaTurbo koszyk żwirowy z pokrywą SitaTurbo element spiętrzający Wpust SitaTurbo dach odwrócony SitaTurbo płyta fasadowa z x = odległość od wpustu do przejścia przez hydroizolację y = szerokość attyki wraz z wypuszczoną rurą z = wysokość spiętrzenia wody wyliczona na podstawie obliczeń Spadek dachu (proszę zakreślić) Do attyki > 3 Do środka dachu Odległość x (mm) Odległość y (mm) Wysokość z (mm) 12

13 SitaTurbo Odwodnienie poprzez attykę SitaTurbo Długość 60 SitaTurbo Przekrój rury, Wysokość blokady spiętrzenia wody, Długość rury, Numer katalogowy Przekrój Blokada spiętrzenia Numer katalogowy Adapter na rurę okrągłą rury (mm) (mm) mm* W średnicach DN/OD brak /50, 70/75, 100/110, 125/125, 80/77, /97, 125/117; na rurę kwadratową 120 x o wymiarze zewnętrznym 77, 97, do zwiększenia wydajności odpływu Materiał: Stal szlachetna *dostępne również w długościach na zamówienie Wydajność wg PN EN 1253 w l/s z wolnym wyrzutem Wysokość lustra wody (mm) Jako rzygacz 0,6 1,5 2,3 3,0 3,6 3,9 4,1 4,3 4,4 4,5 4,6 4,8 5,0 SitaTurbo wpust attykowy, ze stali szlachetnej, nr materiału , wg GET i DIN 1253, do odwodnienia grawitacyjnego, z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny wg DIN Kołnierz zaciskowy mocowany na dwóch uszczelkach za pomocą ośmiu gwintowanych śrub m12 ze stali szlachetnej, nakrętek z mosiądzu wraz z kapturkami ochronnymi. W komplecie koszyk żwirowy. Element dostarczany gotowy do montażu. 13

14 SitaTurbo dach odwrócony Odwodnienie poprzez attykę 290 A* B 60,4 60 SitaTurbo dach odwrócony Model i Numer katalogowy Model Numer katalogowy SitaTurbo dach odwrócony SitaTurbo dach odwrócony, wpust attykowy z rurą prostokątną wg PN EN 1253, ze stali szlachetnej (nr materiału ), z kołnierzem zaciskowym jako element nadbudowy służący do montażu flizeliny oraz z prostokątnym dospawanym elementem mocującym wpust w attyce do połączeń z membraną dachową. Posiada kołnierz uszczelniający, bolce gwintowane, podkładki, nakrętki M12, kapturki ochronne i koszyk żwirowy. Element dostarczany gotowy do montażu. 14

15 SitaTurbo Odwodnienie poprzez attykę a 71 b 93 DN/OD 130 SitaTurbo adapter na rurę okrągłą SitaAttika SitaTurbo Średnica, Wymiar, Waga i Numer katalogowy Średnica a b Waga Numer katalogowy DN/OD* (mm) (mm) (kg) 50/ , / , / , / , Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s z adapterem na 4-metrową rurę okrągłą podłączoną do orurowania Średnica Wysokość spiętrzenia wody (mm) DN/OD /50 0,8 2,1 3,4 4,6 5,7 6,5 7,6 8,3 8,5 8,7 8,8 9,0-70/75 0,8 2,1 3,3 4,5 5,6 7,3 8,9 10,9 12,8 14,9 17,0 18,7 20,3 100/110 0,8 2,1 3,3 4,4 5,4 7,1 8,7 10,7 12,7 15,0 17,2 19,9 20,6 125/125 0,7 2,0 3,2 4,3 5,4 6,9 8,3 10,4 12,5 14,8 17,1 19,6 22,0 SitaTurbo adapter na rurę okrągłą, ze stali szlachetnej, nr materiału , do przejścia z rury wpustu SitaTurbo na rurę okrągłą wg DIN W średnicach DN/OD 50/50, 70/75, 100/110, 125/125. W zestawie znajduje się uszczelka i środek poślizgowy. Element dostarczany gotowy do montażu. 15

16 SitaTurbo Odwodnienie poprzez attykę a b DN/OD 130 SitaTurbo adapter na rurę okrągłą wg DIN EN 612 Średnica, Wymiar, Waga i Numer katalogowy Średnica a b Waga Numer katalogowy DN/OD* (mm) (mm) (kg) 80/ , / , / , Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s z adapterem na 4-metrową rurę okrągłą podłączoną do orurowania Średnica Wysokość spiętrzenia wody (mm) DN/OD /77 0,8 2,1 3,3 4,4 5,4 7,0 8,6 10,4 12,1 13,3 14,5 14,5 14,6 100/97 0,6 1,4 2,2 3,0 3,8 5,2 6,5 7,5 8,5 10,6 12,7 14,6 16,4 125/117 0,6 1,5 2,3 3,1 3,9 5,2 6,5 7,6 8,7 9,9 11,0 11,6 12,1 SitaTurbo adapter na rurę okrągłą, ze stali szlachetnej, nr materiału , do przejścia z rury wpustu SitaTurbo na rurę okrągłą wg DIN EN 612. W średnicach DN/OD 80/77, 100/97, 125/117. W zestawie znajduje się uszczelka i środek poślizgowy. Element dostarczany gotowy do montażu. 16

17 93 SitaTurbo Odwodnienie poprzez attykę b 71 a 130 SitaTurbo adapter na rurę kwadratową SitaTurbo Średnica, Wymiar, Waga i Numer katalogowy Średnica DN Średnica OD* a b Waga Numer katalogowy mm mm (mm) (mm) (kg) , , , Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s z adapterem na 4-metrową rurę kwadratową podłączoną do orurowania Średnica Wysokość spiętrzenia wody (mm) (mm) ,7 2,0 3,2 4,2 5,1 6,5 7,8 9,9 12,0 13,4 14,8 14,9 14,9 97 0,7 1,8 2,8 3,9 5,0 6,2 7,3 8,7 10,0 10,8 11,6 12,5 13, ,7 1,9 3,1 4,1 5,1 6,0 6,8 7,9 9,0 9,2 9,3 9,7 10,0 SitaTurbo adapter na rurę kwadratową, ze stali szlachetnej, nr materiału , do przejścia z rury wpustu SitaTurbo na rurę kwadratową wg DIN EN 612. W średnicach 77, 97, 117. W zestawie znajduje się uszczelka i środek poślizgowy. Element dostarczany gotowy do montażu. 17

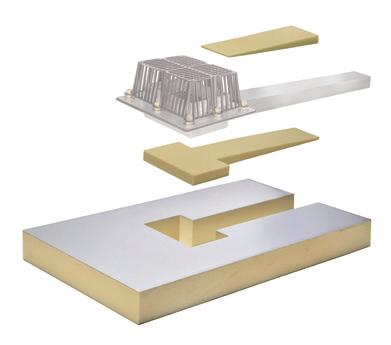

18 SitaTurbo Odwodnienie poprzez attykę SitaTurbo korpus izolacyjny Materiał, Wymiar i Numer katalogowy Materiał Współczynnik Wymiar Numer katalogowy (W/m x K) (mm) Wełna mineralna 0, x 600 x Poliuretan 0, x 600 x SitaTurbo korpus izolacyjny z wełny mineralnej, WLG 040, odporność ogniowa A1 (materiał niepalny). Zastosowanie wg DIN do dachów nieużytkowych. Korpus do termoizolacji oraz jako element podbudowy ułatwiający usadowienie wpustu SitaTurbo. Element dostarczany gotowy do montażu. SitaTurbo korpus izolacyjny z poliuretanu, WLG 030, odporność ogniowa E (materiał normalnie palny). Zastosowanie wg DIN do dachów użytkowych. Korpus do termoizolacji oraz jako element podbudowy ułatwiający usadowienie wpustu SitaTurbo. Element dostarczany gotowy do montażu. 18

19 SitaTurbo korpus izolacyjny do dachu odwróconego Odwodnienie poprzez attykę 3 60,31 A-A (1 : 8) A A SitaTurbo korpus izolacyjny do dachu odwróconego SitaTurbo Materiał, Wymiar i Numer katalogowy Materiał Współczynnik Wymiar Numer katalogowy (W/m x K) (mm) Polistyren ekstrudowany (XPS) 0, x 600 x SitaTurbo korpus izolacyjny do dachu odwróconego z ekstrudowanego polistyrenu (XPS), WLG 027, odporność ogniowa E (materiał normalnie palny). Zastosowanie wg DIN do dachów użytkowych. Korpus do termoizolacji oraz jako element podbudowy ułatwiający usadowienie wpustu SitaTurbo. Element dostarczany gotowy do montażu. 19

20 SitaTurbo Odwodnienie poprzez attykę SitaTurbo płyta paroizolacyjna elastyczna SitaTurbo płyta paroizolacyjna elastyczna, z EPDM, do przepustu SitaTurbo, z wewnętrznym wzmocnieniem przejścia rury wpustu SitaTurbo oraz samoprzylepnym kołnierzem EPDM do szczelnego połączenia z paroizolacją. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy Wymiar Nr katalogowy zewnętrzny (mm) 374 x x 1,5 y SitaTurbo płyta fasadowa SitaTurbo płyta fasadowa, ze stali szlachetnej, nr materiału do estetycznego wykończenia fasady w miejscu przebicia przez wpust SitaTurbo. Grubość płyty 1,5 mm. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy x (mm) y (mm) Nr katalogowy E E

21 SitaTurbo Odwodnienie poprzez attykę SitaTurbo pokrywa wpustu 320 SitaTurbo SitaTurbo pokrywa wpustu, z Polietylenu, do przykrycia koszyka SitaTurbo o grubości 3,0 mm. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy Wymiar (mm) Numer katalogowy 320 x

22 SitaRondo Do odwodnienia głównego i awaryjnego Dostępne długości specjalne Materiał: Stal szlachetna Możliwość bezpośredniego podłączenia do rur stalowych Jednoczęściowy kołnierz zaciskowy Zastosowanie - Do odwodnienia głównego i awaryjnego przez attykę dachów użytkowych i nieużytkowych Materiał - Stal szlachetna, materiał nr Kolor - Powierzchnia - Srebrny Gładka Właściwości - Odporny na warunki atmosferyczne i wysokie temperatury Odporny na wstrząsy i uderzenia Wytrzymały Niepalny Rura dostępna w różnych długościach Jednoczęściowy kołnierz zaciskowy 22

23 SitaRondo Odwodnienie poprzez attykę Zabudowa A: SitaRondo wpust attykowy i SitaRondo płyta paroizolacyjna flex w ocieplanej attyce w dachu niewentylowanym (dach ciepły/tradycyjny) SitaRondo płyta paroizolacyjna flex SitaRondo wpust attykowy Sita koszyk żwirowy Hydroizolacja Termoizolacja Paroizolacja Podkonstrukcja SitaRondo Zabudowa B: Wpust SitaRondo zamontowany w ocieplonej attyce, w połączeniu z systemem rur SitaAttika SitaAttika rury SitaAttika uchwyt mocujący SitaAttika kolano SitaMore płyta paroizolacyjna elastyczna Wpust SitaRondo Hydroizolacja Termoizolacja Paroizolacja Podkonstrukcja 23

24 SitaRondo Odwodnienie poprzez attykę 350 DN mm 153 DN mm ,50 DN mm 3 DN/OD a b 70 DN mm SitaRondo Średnica, Wymiar, Waga i Numer katalogowy Średnica a b Waga Numer katalogowy DN/OD* (mm) (mm) (kg) 50/ , / , / , / , Materiał: Stal szlachetna *OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 w l/s jako rzygacz Średnica Wysokość spiętrzenia wody (mm) DN/OD /50-0,2 0,3 0,4 0,5 0,6 0,6 0,7 0,7 0,8 0,8 0,9 0,9 70/75 0,2 0,3 0,4 0,5 0,8 1,0 1,2 1,3 1,5 2,0 2,1 2,1 2,2 100/110-0,5 0,7 0,8 1,2 1,6 1,9 2,2 2,4 2,7 2,9 3,3 3,6 125/ ,5 0,8 1,2 1,5 1,7 2,0 2,4 2,7 3,1 3,5 4,0 Wydajność wg PN EN 1253 w l/s z podłączeniem do 4-metrowego orurowania Średnica Wysokość spiętrzenia wody (mm) DN/OD /50-0,2 0,3 0,5 0,6 0,7 0,9 0,9 1,0 1,1 1,1 1,2 1,2 70/75-0,2 0,4 0,6 0,7 1,0 1,2 1,6 1,9 2,5 3,0 4,0 5,1 100/110-0,3 0,6 0,8 1,1 1,5 1,8 2,2 2,5 3,1 3,7 4,5 5,0 125/125-0,3 0,7 1,0 1,3 1,7 2,1 2,7 3,2 3,7 4,1 4,5 4,9 SitaRondo wpust attykowy, ze stali szlachetnej, nr materiału , do odwodnienia grawitacyjnego, z kołnierzem zaciskowym do montażu membrany dachowej w sposób mechaniczny. Dostępne średnice DN/OD 50/50, 70/75, 100/110 i 125/125. Kołnierz zaciskowy mocowany na dwóch uszczelkach za pomocą śrub M12 wraz z kapturkami ochronnymi. W komplecie koszyk żwirowy. Element dostarczany gotowy do montażu. 24

25 Akcesoria dodatkowe dla SitaRondo Odwodnienie poprzez attykę a b c d SitaMore płyta paroizolacyjna elastyczna do rur okrągłych R20 Wymiar i Numer katalogowy a b c d Nr katalogowy DN Rura (mm) (mm) (mm) (mm) (mm) 50 ø 50 ø 58 ø 76 ø 62 ø ø 72 ø 83 ø 105 ø 91 ø ø 102 ø 116 ø 136 ø 122 ø ø 125 ø 140 ø 159 ø 145 ø ø 160 ø 175 ø 195 ø 181 ø SitaRondo SitaMore płyta paroizolacyjna elastyczna na rurę okrągłą, z EPDM, wewnętrzną uszczelką wielowargową do szczelnego połączenia z wpustami SitaRondo, SitaEasy, SitaEasy Plus i wszystkimi rurami w średnicach DN 50, DN 70, DN 80, DN 100, DN 125 i DN 150. Element dostarczany gotowy do montażu. a 1,50 Ø b R 20 SitaAttika płyta fasadowa Wymiar i Numer katalogowy SitaAttika płyta fasadowa, ze stali szlachetnej, nr materiału: , do estetycznego wykończenia fasady budynku w miejscu przejścia przez attykę rury lub wpustu attykowego w zakresie średnicy DN 50 do DN 150. Grubość materiału 1,5 mm. Element dostarczany gotowy do montażu. DN a b Nr katalogowy (mm) (mm) E E E E E

26 SitaIndra Dostępny jako kompletny zestaw, żadnych dodatkowych kosztów Niska wysokość zabudowy, znikome osłabienie termoizolacji Połączenie z systemem rur SitaAttika zapewnia wydajność aż do 12,2 l/s Krócieć odpływowy wpustu o pochyleniu 1 Zastosowanie - Materiał - Kolor - Powierzchnia - Do odwodnienia głównego Poliuretan Żółty Gładka Właściwości - Dostępny jako kompletny zestaw Niska wysokość zabudowy Możliwość połączenia z systemem rur SitaAttika Odporny na warunki atmosferyczne i wysokie temperatury Odporny na typowe zanieczyszczenia środowiska Odporny na wstrząsy i uderzenia Klasa odporności ogniowej B2 Trwały Duża misa wlotowa 26

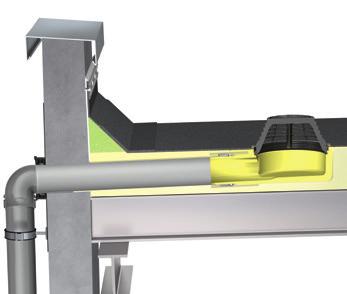

27 SitaIndra Odwodnienie poprzez attykę Zabudowa: SitaIndra do odwodnienia głównego w dachu ciepłym SitaAttika płyta fasadowa* SitaMore płyta paroizolacyjna elastyczna SitaAttika rury SitaAttika opaska zaciskowa SitaIndra wpust SitaIndra koszyk żwirowy SitaIndra korpus izolacyjny Hydroizolacja Termoizolacja Paroizolacja Podkonstrukcja SitaIndra *akcesoria dodatkowe 27

28 SitaIndra Odwodnienie poprzez attykę 495 ø 330 ø 189 ø ø SitaIndra zestaw do odwodnienia głównego Numer katalogowy Numer katalogowy xx xx = numer / typ kołnierza patrz str. 49 SitaIndra, zestaw do odwodnienia głównego, Wydajność wg PN EN 1253 w l/s Wyrzut Wysokość spiętrzenia wody (mm) jako rzygacz 0,61 1,4 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 2,9 3,0 3,1 przez orurowanie 0,6 1,5 2,3 2,6 2,9 4,4 5,8 7,0 8,2 9,5 10,8 11,5 12,2 SitaIndra zestaw do odwodnienia głównego poprzez attykę, wpust skośny, z ocieplanego poliuretanu, wg PN EN 1253 i GET/RAL, w średnicy DN 70, z rurą o długości 1 metra oraz opaską zaciskową ze stali szlachetnej, SitaMore płyta paroizoalcyjna do szczelnego przejścia rury przez membranę paroizolacyjną, dwuczęsciowy korpus izolacyjny z Poliuretanu o współczynniku lambda = 0,0249 W/mK i szczelności 200kPA w rozmiarze 500 x 1000 x 120 mm. Do odwodnienia grawitacyjnego z fabrycznie zamontowanym kołnierzem przyłączeniowym (495 x 495 mm), do zgrzania z membraną dachową. Zestaw dostarczany gotowy do montażu. 28

29 Akcesoria dodatkowe dla SitaIndra Odwodnienie poprzez attykę a 1,50 Ø b R 20 SitaAttika płyta fasadowa Wymiar i Numer katalogowy DN a b Nr katalogowy (mm) (mm) E SitaIndra SitaAttika płyta fasadowa, ze stali szlachetnej, nr materiału: , do estetycznego wykończenia fasady budynku w miejscu przejścia przez attykę rury lub wpustu attykowego w zakresie średnicy DN 50 do DN 150, grubość materiału 1,5 mm. Produkt dostarczany gotowy do montażu. 29

30 SitaDSS Indra Podciśnieniowy zestaw do odwadniania małych i dużych powierzchni Kompletny zestaw gotowy do montażu Wysoka wydajność aż do 17,0 l/s Dostępny w trzech alternatywnych długościach orurowania spustowego Zestaw można łączyć z systemem rur SitaAttika Zastosowanie - Do odwodnienia głównego wg PN EN i DIN powierzchni dachów użytkowych i nieużytkowych w systemie podciśnieniowym Materiał - Kolor - Poliuretan (Wpust/Korpus izolacyjny); Stal szlachetna, Nr materiału: (System orurowania) Żółty (Wpust/Korpus izolacyjny); Srebrny (system orurowania) Powierzchnia - Gładka Właściwości - Odporny na typowe zanieczyszczenia środowiska Odporny na wstrząsy i uderzenia Odporny na wysokie temperatury Klasa odporności ogniowej B2 (Poliuretan); A1 (Stal szlachetna) Trwały 30

31 SitaDSS Indra Odwodnienie poprzez attykę Zabudowa: Sita DSS Indra do odwodnienia głównego, z elementem AirStop zapobiegącym zassysaniu powietrza, jako kompletny zestaw podłączony do orurowania, wbudowany w dach niewentylowany (tradycyjny/ciepły) a b c d e f g h e a b c d e f g h Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja Zestaw SitaDSS Indra do odwadniania głównego składa się z: SitaIndra korpus izolacyjny SitaDSS Indra AirStop SitaDSS Indra SitaAttika opaska zaciskowa SitaAttika rury SitaMore płyta paroizolacyjna elastyczna dla rur okrągłych SitaAttika kolano SitaAttika uchwyt mocujący SitaDSS Indra 31

32 SitaDSS Indra Odwodnienie poprzez attykę Ø SitaDSS Indra zestaw do odwodniania głównego 1000 Warianty zestawu, Wymiary i Numer katalogowy Warianty zestawu Średnica Numer katalogowy DN/OD* 2,0 m rura spustowa (1 rura o dł mm) xx 3,0 m rura spustowa (1 rura o dł mm + 1 rura o dł mm ) 70/ xx 4,0 m rura spustowa (2 rury o dł mm) xx *OD = średnica zewnętrzna (mm) SitaDSS Indra, zestaw do odwodnienia głównego, Wydajność wg PN EN 1253 w l/s xx = numer/typ kołnierza przyłączeniowego patrz str. 49 Wyrzut Wysokość spiętrzenia wody (mm) ,0 m rura spustowa 0,7 2,1 3,4 5,0 6,6 8,6 10,6 12,0 13,4 3,0 m rura spustowa 0,9 2,3 3,4 5,1 6,7 8,7 10,7 13,6 15,5 4,0 m rura spustowa 0,9 2,4 3,9 5,5 7,1 9,1 11,0 14,0 17,0 SitaDSS Indra podciśnieniowy zestaw do odwodnienia głównego poprzez attykę, wpust skośny z ocieplanego poliuretanu, wg PN EN 1253 i o podwyższonym standardzie zgodnym z znakiem jakości RAL GZ-694, w średnicy DN 70, wydajności 17,0 l/s przy spiętrzeniu 45 mm słupa wody, z rurą przyłączeniową i opaską zaciskową ze stali szlachetnej, SitaMore płyta paroizoalcyjna do szczelnego przejścia rury przez membranę paroizolacyjną. Fabrycznie wbudowany kołnierz przyłączeniowy (495 x 495 mm) z zabezpieczającą uszczelką wewnętrzną gwarantującą szczelne i mocne połączenie korpusu wpustu z kołnierzem przyłączeniowy gotowym do zgrzania z membraną dachową. Do zestawu dołączony jest korpus termoizolacyjny, element Airstop (blokada wlotu powietrza) i uszczelka. Kompletny zestawy składa się w zależności wyboru: z 2,0 m, 3,0 m lub 4,0 m rury spustowej wraz z opaskami zaciskowymi. Zestaw dostarczany gotowy do montażu. 32

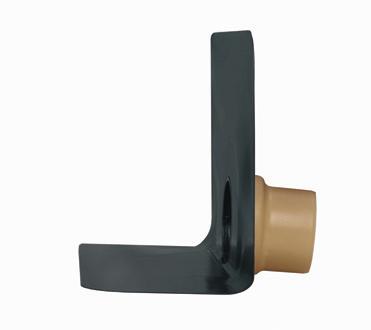

33 SitaEasy SitaEasy Go Do odwodnienia głównego i awaryjnego Z fabrycznie zamontowanym kołnierzem przyłączeniowym Z kołnierzem fabrycznie załamanym pod kątem 90 Rury przedłużające z tworzywa lub ze stali szlachetnej Dostępny z elastyczną płytą paroizolacyjną Zastosowanie - Materiał - Kolor - Do odwodnienia głównego i awaryjnego dachów użytkowych i nieużytkowych Poliuretan Żółty Powierzchnia - Gładka Właściwości - Odporny na warunki atmosferyczne i wysokie temperatury Odporny na wstrząsy i uderzenia Klasa odporności ogniowej B2 Wytrzymały W zestawie wewnętrzny pierścień uszczelniający SitaEasy SitaEasy Go 33

34 SitaEasy SitaEasy Go Odwodnienie poprzez attykę Zabudowa A: SitaEasy wpust attykowy z rurą przedłużającą SitaEasy oraz SitaDrain Terra na balkonie z okładziną z płyt tarasowych na podstawkach SitaEasy rura przedłużająca SitaEasy wpust attykowy SitaDrain Terra, 300 cm x 300 cm, z jednostronnie cofniętymi nóżkami Płyty tarasowe Hydroizolacja Podkonstrukcja Zabudowa B: SitaEasy Go wpust attykowy z wolnym wyrzutem zabudowany w dachu niewentylowanym (dach ciepły/tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja SitaEasy Go koszyk żwirowy SitaEasy Go SitaAttika opaska zaciskowa SitaMore płyta paroizolacyjna elastyczna dla rur okrągłych SitaAttika rury 34

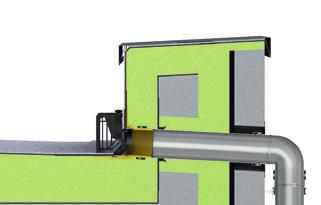

35 SitaEasy SitaEasy Go Odwodnienie poprzez attykę Zabudowa C: SitaEasy Go wpust attykowy z podpięciem do orurowania spustowego, zabudowany w dachu niewentylowanym (dach ciepły/tradycyjny) Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja SitaEasy Go koszyk żwirowy SitaEasy Go SitaAttika opaska zaciskowa SitaMore płyta paroizolacyjna elastyczna dla rur okrągłych SitaAttika rury SitaRondo płyta paroizolacyjna flex SitaAttika kolano SitaAttika uchwyt mocujący SitaEasy SitaEasy Go 35

36 SitaEasy Odwodnienie poprzez attykę 300 a 58 DN/OD b c DN mm DN mm DN mm 495 SitaEasy Średnica, Wymiar i Numer katalogowy Średnica a b c Nr katalogowy DN DN/OD* (mm) (mm) (mm) xx xx xx *DN/OD = średnica zewnętrzna (mm) xx = numer/typ kołnierza przyłączeniowego patrz str. 49 Wydajność wg PN EN 1253 w l/s Wysokość spiętrzenia wody (mm) DN Wyrzut jako rzygacz 0,2 0,4 0,5 0,6 0,8 0,8 0, przez orurowanie 0,2 0,4 0,5 0,6 0,8 0,8 0, jako rzygacz 0,3 0,5 0,6 0,8 1,0 1,1 1,4 1,7 2, przez orurowanie 0,3 0,5 0,6 0,8 1,0 1,1 1,4 1,7 2, jako rzygacz 0,4 0,7 0,8 1,0 1,2 1,4 1,9 2,4 2,9 3,6 4,3 100 przez orurowanie 0,4 0,7 0,8 1,0 1,2 1,4 1,9 2,4 2,9 3,6 4,3 Materiał: Poliuretan SitaEasy wpust attykowy, z poliuretanu, w średnicach DN 50, DN 70 i DN 100. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z fabrycznie zamontowanym dużym, stałym kołnierzem przyłączeniowym (495 mm x 495 mm) dopasowanym do membrany dachowej. Z uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Element dostarczany gotowy do montażu. 36

37 SitaEasy Go Odwodnienie poprzez attykę 69 DN mm b 50 ø 110 a DN mm ø SitaEasy Go 233 Średnica, Wymiar i Numer katalogowy Średnica a b Nr katalogowy DN DN/OD* (mm) (mm) *DN/OD = średnica zewnętrzna (mm) Wydajność wg PN EN 1253 in l/s Wysokość spiętrzenia wody (mm) DN Wyrzut jako rzygacz 0,5 0,7 0,8 1,0 1,2 1,4 1,5 1,9 2,1 2,4 3,0 70 przez orurowanie 2 m 0,5 0,7 0,8 1,0 1,2 1,4 1,5 1,9 2,3 3,0 3,7 70 przez orurowanie 4 m 0,5 0,7 0,8 1,0 1,2 1,4 1,5 2,0 2,7 4,0 8,0 100 jako rzygacz 0,5 0,7 1,0 1,0 1,3 1,5 1,8 2,3 2,8 3,5 5,0 100 przez orurowanie 2 m 0,5 0,7 1,0 1,3 1,5 1,8 2,0 2,5 3,0 3,7 6,0 100 przez orurowanie 4 m 0,5 0,7 1,0 1,3 1,5 1,8 2,0 2,5 3,0 3,7 6,0 Materiał: Poliuretan SitaEasy SitaEasy Go SitaEasy Go wpust attykowy, z poliuretanu, o średnicy DN 70, DN 100 z wykształconym klinem krawędziowym do bezpośredniego zgrzewania z membraną dachową. Do bezpośredniego połączenia typu kielichowego z orurowaniem. Z fabrycznie zamontowanym pod kątem 90 dużym, stałym kołnierzem przyłączeniowym (495 mm x 495 mm) dopasowanym do membrany dachowej. Z uszczelką wewnętrzną zabezpieczającą kołnierz przyłączeniowy i umożliwiającą montaż koszyka żwirowego. Element dostarczany gotowy do montażu. 37

38 R20 SitaEasy SitaEasy Go Odwodnienie poprzez attykę a b c d SitaMore płyta paroizolacyjna elastyczna Wymiar i Numer katalogowy a b c d Nr katalogowy DN Rura (mm) (mm) (mm) (mm) (mm) 50 ø 50 ø 58 ø 76 ø 62 ø ø 72 ø 83 ø 105 ø 91 ø ø 102 ø 116 ø 136 ø 122 ø ø 125 ø 140 ø 159 ø 145 ø ø 160 ø 175 ø 195 ø 181 ø SitaMore płyta paroizolacyjna elastyczna na rurę okrągłą, z EPDM, wewnętrzną uszczelką wielowargową do szczelnego połączenia z wpustami SitaRondo, SitaEasy, SitaEasy Plus i wszystkimi rurami w średnicach DN 50, DN 70, DN 80, DN 100, DN 125 i DN 150. Element dostarczany gotowy do montażu. 38

39 SitaEasy SitaEasy Go Odwodnienie poprzez attykę SitaEasy koszyk żwirowy Średnica i Numer katalogowy SitaEasy kosz żwirowy, z poliamidu. Do osadzenia w misie wpustu. Element dostarczany gotowy do zabudowy. Do średnicy Nr katalogowy DN Regulacja wysokości od 55 mm do 110 mm Regulacja wysokości od 55 mm do 110 mm SitaEasy SitaEasy Go SitaEasy Go koszyk żwirowy SitaEasy Go kosz żwirowy, z poliamidu, do osadzenia w misie wpustu SitaEasy Go. Średnica i Numer katalogowy Do średnicy Nr katalogowy DN

40 SitaEasy SitaEasy Go Odwodnienie poprzez attykę a 1,50 Øb R 20 SitaAttika płyta fasadowa SitaAttika płyta fasadowa, ze stali szlachetnej, nr materiału: , do estetycznego wykończenia fasady budynku w miejscu przejścia przez attykę rur lub wpustu attykowego w zakresie średnicy od DN 50 do DN 150. Grubość materiału 1,5 mm. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy DN a b Nr katalogowy (mm) (mm) E E E E E Bezstopniowa regulacja w zakresie mm 40 ø SitaDrain Terra SitaDrain Terra, skrzynia z kratą z ogniowo ocynkowanej stali stanowiącą systemową rewizję dla przepustu SitaEasy. Skrzynia o wymiarach 300 mm x 300 mm z czterema nóżkami na mosiężnych trzpieniach zapewniająca wysoką klasę obciążenia oraz bezstopniową regulację w zakresie mm. Element dostarczany gotowy do montażu. Wymiar i Numer katalogowy Wymiar (mm) Nr katalogowy 300 x

41 SitaAttika system orurowania Komponenty systemu SitaTurbo Do odwodnienia głównego i awaryjnego Niewielka waga Materiał: Stal szlachetna Kompatybilność z rurami z tworzywa sztucznego Zastosowanie - Do odwodnienia głównego i awaryjnego wg PN EN i DIN dachów użytkowych i nieużytkowych Materiał - Stal szlachetna, nr materiału Kolor Powierzchnia - - Srebrny Gładka Właściwości - Odporny na warunki atmosferyczne i wysokie temperatury Odporny na wstrząsy i uderzenia Klasa odporności ogniowej A1 Odporny na UV Niepalny Do bezpośredniego połączenia z wpustami Sita PUR oraz SitaTurbo z adapterem na rurę okrągłą SitaAttika system orurowania 41

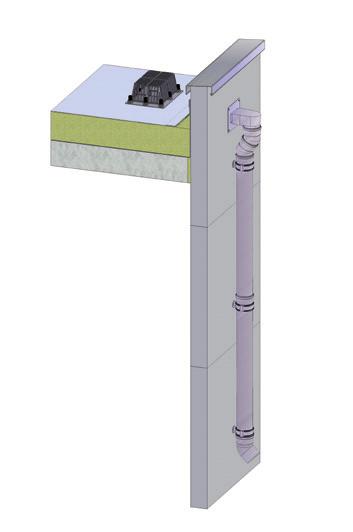

42 SitaAttika system orurowania Odwodnienie poprzez attykę Zabudowa A: SitaTurbo wpust attykowy z płytą paroizolacyjną i adapterem na rurę okrągłą SitaTurbo podłączony do zewnętrznego systemu rur, z wolnym wyrzutem na poziomie gruntu max. odległość pomiędzy opaskami Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja SitaTurbo wpust attykowy SitaTurbo korpus izolacyjny SitaTurbo płyta paroizolacyjna SitaTurbo płyta fasadowa SitaTurbo adapter na rurę okrągłą SitaAttika kolano SitaAttika rura SitaAttika opaska zaciskowa SitaAttika kolano 42

43 SitaAttika system orurowania Odwodnienie poprzez attykę Zabudowa B: SitaStandard wpust skośny z płytą paroizolacyjną Sita More na rurę okrągłą podłączony do zewnętrznego systemu rur, z wolnym wyrzutem na poziomie gruntu max. odległość pomiędzy opaskami Podkonstrukcja Paroizolacja Termoizolacja Hydroizolacja Sita element spiętrzający SitaStandard skośny SitaAttika rury Sita More płyta paroizolacyjna SitaAttika kolano SitaAttika opaska zaciskowa SitaAttika rury SitaAttika kolano SitaAttika system orurowania 43

44 SitaAttika system orurowania Odwodnienie poprzez attykę DN/OD DN/OD SitaAttika rury Średnica, Wymiar i Numer katalogowy Średnica Długość Grubość Waga Nr katalogowy DN/OD* (mm)** (mm) (kg) 50/ ,0 0, / ,0 1, / ,0 1, / ,0 1, / ,0 3, / ,0 5, / ,0 9, / ,0 1, / ,0 2, / ,0 5, / ,0 8, / ,0 14, / ,0 1, / ,0 3, / ,25 2, / ,25 5, *OD = średnica zewnętrzna (mm) **Inne długości na zapytanie Materiał: stal szlachetna, nr materiału SitaAttika rury, ze stali szlachetnej wg PN EN 11242, nr materiału Do połączenia kielichowego z mufą, z uszczelką z EPDM, z końcówką sfazowaną o 20 dla uproszczenia połączenia z mufą. Rury i kształtki mają gładką powierzchnię o srebrno-matowym kolorze. Elementy dostarczane gotowe do montażu. 44

45 SitaAttika system orurowania Odwodnienie poprzez attykę b a DN/OD SitaAttika kolano Średnica, Wymiar i Numer katalogowy Średnica Kąt a b Waga Nr katalogowy DN/OD* (mm) (mm) (kg) 50/ , / , / , /50 87, , / , / , / , /75 87, , / , / , / , /110 87, , / , / , / , /125 87, , / / / /160 *OD = średnica zewnętrzna (mm) , ,08 1,19 1,55 2, SitaAttika system orurowania Materiał: stal szlachetna, nr materiału SitaAttika kolano, ze stali szlachetnej wg PN EN 11242, nr materiału Do połączenia kielichowego z mufą, z uszczelką z EPDM, z końcówką sfazowaną o 20 dla uproszczenia połączenia z mufą. Rury i kształtki mają gładką powierzchnię o srebrno-matowym kolorze. Elementy dostarczane gotowe do montażu. 45

46 SitaAttika system orurowania Odwodnienie poprzez attykę e a d c b SitaAttika otwór rewizyjny Średnica, Wymiar i Numer katalogowy Średnica a b c d e Nr katalogowy DN/OD (mm) (mm) (mm) (mm) (mm) 70/ / / Materiał: Stal szlachetna, nr materiału SitaAttika otwór rewizyjny, ze stali szlachetnej wg DIN z zamontowaną fabrycznie uszczelką z EPDM do połączenia kielichowego, z końcówką sfazowaną o 20 dla uproszczenia połączenia z mufą. Kolano w kolorze srebrnym-matowym. Element dostarczany gotowy do montażu. 46

47 SitaAttika system orurowania Odwodnienie poprzez attykę a b c d SitaAttika opaska zaciskowa Średnica i Numer katalogowy Średnica a b c d DN/OD (mm) (mm) (mm) (mm) Nr katalogowy 50/ M / M / M / M / M SitaAttika opaska zaciskowa, ze stali szlachetnej, nr materiału Posiada uszczelkę wewnętrzną wokół obejmy oraz gwint montażowy M10. Element dostarczany gotowy do montaż SitaAttika system orurowania c b a SitaAttika opaska bezpieczeństwa SitaAttika opaska bezpieczeństwa, do systemu orurowania SitaAttika, Średnica i Numer katalogowy ze stali szlachetnej, nr materiału , do dodatkowego zabezpieczenia Średnica połączenia kielichowego wpustów Sita z orurowaniem SitaAttika. Element DN /OD* dostarczany gotowy do montażu. a b c Nr katalogowy (mm) (mm) (mm) 50 / , / , / , / ,5 91, / , *OD = średnica zewnętrzna (mm) 47

48 SitaAttika system orurowania Odwodnienie poprzez attykę Ø Oi a c b Ø Ue SitaAttika adapter Średnica, Wymiar i Numer katalogowy Średnica na rurę z tytan-cynku Oi Ue a b c Nr katalogowy DN/OD* (mm) (mm) (mm) (mm) (mm) 70/75 NW 80 8 elementów , /110 NW elementów , /125 NW elementów , *DN/OD = średnica zewnętrzna (mm) SitaAttika adapter do rury ocynkowanej, z Tytan-cynku,do połączeń rur SitaAttika z rurami spustowymi ze stali ocynkowanej. Element dostarczany gotowy do montażu. Ø D2 b a c Ø D1 SitaAttika redukcja SitaAttika redukcja, ze stali nierdzewnej, numer materiału (dla 110/75), względnie (dla 125/110), ekscentryczny, jako adapter w przejściach na inne średnice, dostarczany gotowy do montażu. Średnica, Wymiar i Numer katalogowy D1 (mm) D2 (mm) a (mm) b (mm) c Nr katalogowy (mm)

49 Kołnierze przyłączeniowe z końcowymi cyframi numeru artykułu do modeli SitaStandard, SitaTrendy, SitaDSS Profi, SitaIndra, SitaDSS Indra, SitaEasy, SitaEasy Go, SitaEasy Plus, SitaSani, SitaCompact, SitaCarport, SitaMini i SitaVent. Kołnierze z produkcji seryjnej Produkt Końcowe Kołnierz cyfry nr art. Bitum 00* Bitumin polimerowy PVC miękkie 10 PVC jasnoszary Kołnierze z produkcji specjalnej za dopłatą 12,00 brutto za sztukę Czas dostawy ok. 10 dni Produkt Końcowe Kołnierz Producent cyfry nr art. Alkortec 05 EVA ciemnoszary Renolit AG Renolit AG Alkortop F 41 TPO piaskowy Renolit AG Austroplan 38 FPO jasnoszary Agru Kunststofftechnik GmbH Evalastic V 22* EPDM jasnoszary Alwitra GmbH Evalon V 25* EVA biały Alwitra GmbH Evalon V 37* EVA jasnoszary Alwitra GmbH Extrupol F 32* FPO jasnoszary Schedetal Folien GmbH Firestone UltraPly 42 TPO/FPO szary Firestone Building Products Flagon EP-S 31 FPO piaskowy SOPREMA-KLEWA GmbH Inofin FR 21 FPO szary Wolfin Bautechnik Mapeplan O.C. Plan * PVC jasnoszary ECB czarny Mapeplan-T Polyfin * FPO jasnoszary FPO jasnoszary Mapei GmbH (DE) Polyfin AG Resitrix CL 01 EPDM czarny Carlisle Construction Materials GmbH Rhepanol HG PIB szary FDT Flachdachtechnologie GmbH & Co. KG Sarnafil -TG FPO beżowy Sikaplan 15G 09 PVC jasnoszary Sika GmbH Tectofin R 18 ASA-PVC-P szary Wolfin Bautechnik Thermofin F15 02 FPO srebrno-szary Thermoplan T TL FPO perłowo-biały Paul Bauder GmbH & Co. KG VAEPLAN F 35 EVA szary DERBIGUM Group Wolfin IB 20 PVC-PBV czarny Wolfin Bautechnik za dopłatą 43,00 brutto za sztukę: Firestone Quickseam SA Flashing 03 EPDM czarny Firestone Building Products za dopłatą 59,00 brutto za sztukę: Novoproof z taśmą zgrzewną 65 EPDM czarny Duraproof technologies GmbH * Kolnierz z podkładem z flizeliny Inne kołnierze na zapytanie. 49

50 Boden-, Flachdach und Balkonabläufe CrefoZert BONITÄTSZERTIFIKAT Gültig bis September 2016 SITA Bauelemente GmbH Rheda-Wiedenbrück Sita Bauelemente GmbH Przedstawicielstwo w Polsce ul. Rydlówka Kraków tel biuro@sita-bauelemente.pl Stan: Zastrzegamy sobie prawo do zmian technicznych treści Sita Bauelemente GmbH certyfikowana według
